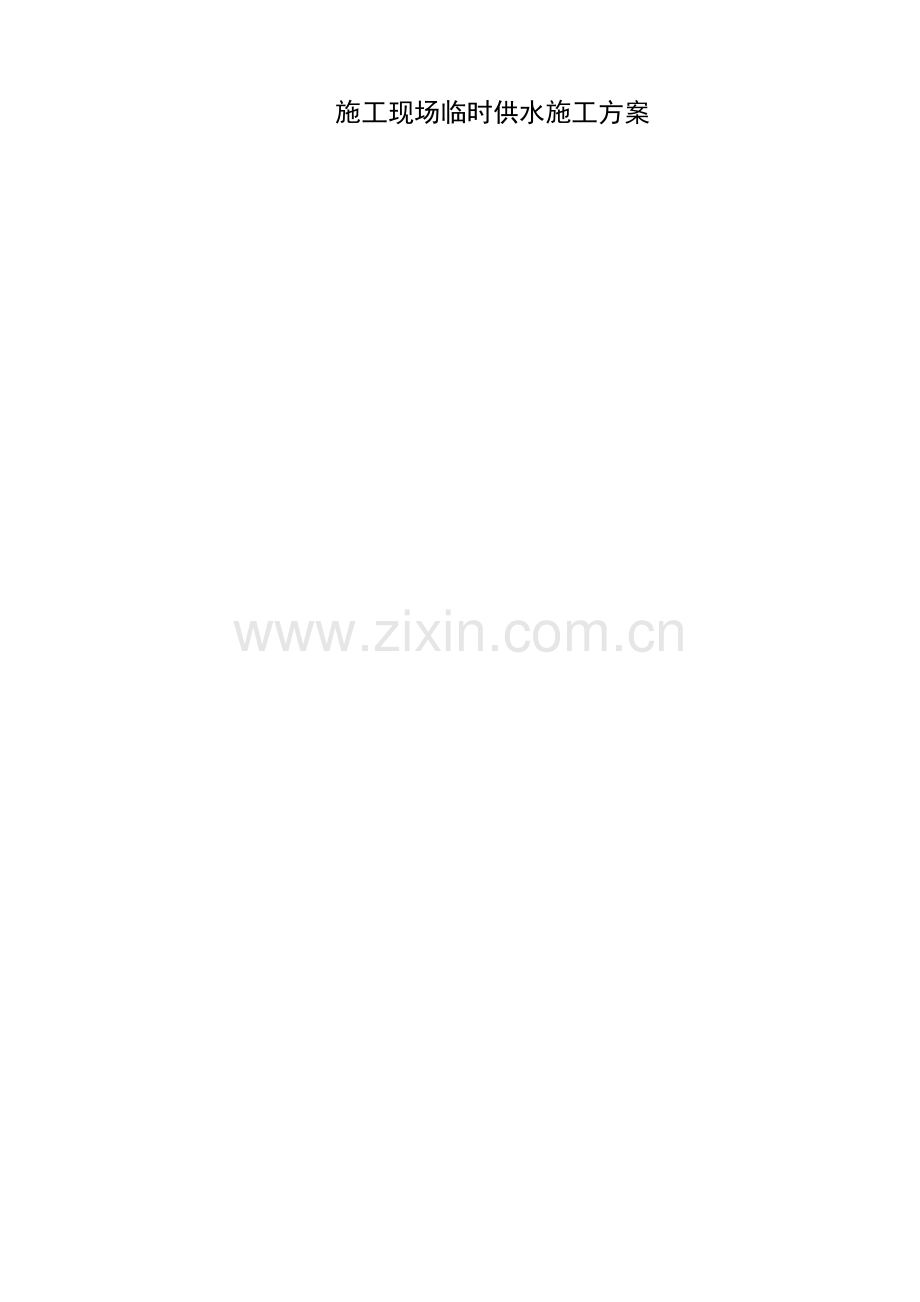

施工现场临时供水施工方案

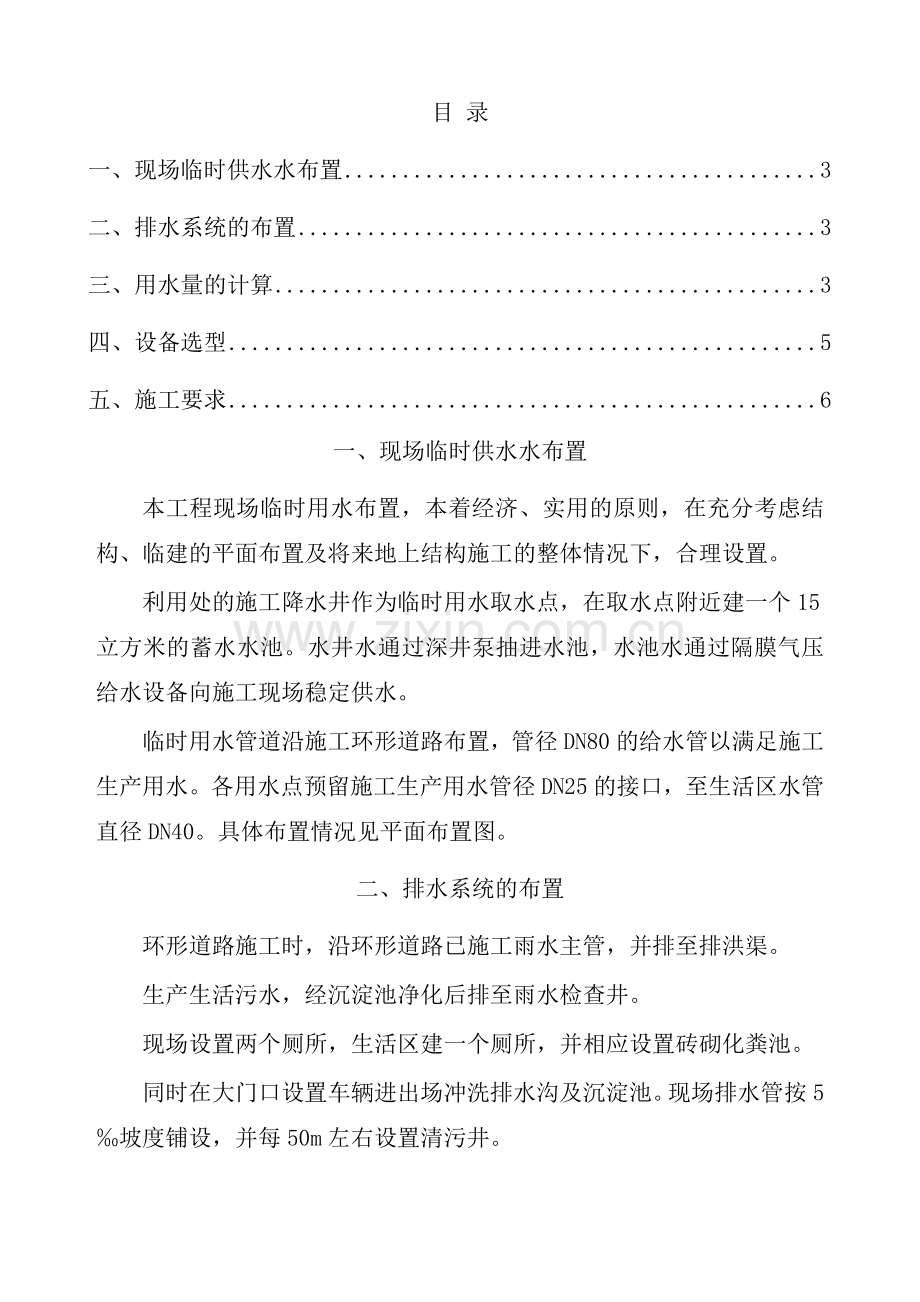

目 录
一、现场临时供水水布置 3
二、排水系统的布置 3
三、用水量的计算 3
四、设备选型 5
五、施工要求 6
一、现场临时供水水布置
本工程现场临时用水布置，本着经济、实用的原则，在充分考虑结构、临建的平面布置及将来地上结构施工的整体情况下，合理设置。
利用处的施工降水井作为临时用水取水点，在取水点附近建一个15立方米的蓄水水池。水井水通过深井泵抽进水池，水池水通过隔膜气压给水设备向施工现场稳定供水。
临时用水管道沿施工环形道路布置，管径DN80的给水管以满足施工生产用水。各用水点预留施工生产用水管径DN25的接口，至生活区水管直径DN40。具体布置情况见平面布置图。
二、排水系统的布置
环形道路施工时，沿环形道路已施工雨水主管，并排至排洪渠。
生产生活污水，经沉淀池净化后排至雨水检查井。
现场设置两个厕所，生活区建一个厕所，并相应设置砖砌化粪池。
同时在大门口设置车辆进出场冲洗排水沟及沉淀池。现场排水管按5‰坡度铺设，并每50m左右设置清污井。
三、用水量的计算
本工程施工临时用水量参照《建筑施工手册》中的计算方法计算。
1、施工现场施工用水量计算
式中q1——施工用水量（L/S）
K1——未预计的施工用水系数(1.05～1.15)
Q1——年（季）度工程量（以实物计量单位表示）(季工程量估计：砼10000m3)
N1——施工用水定额（搅拌砼250L/M3；砼养护300L/M3；冲洗模板5L/M3；砌砖200L/M3；抹灰30L/M3；搅拌砂浆300L/M3。）
t ——每天工作班数 取2
T1——年（季）度有效工作日（d）
K2——用水不均衡系数 （1.5）
2、施工机械用水量
式中q2——机械用水量（L/S）
K1——未预计的施工用水系数（1.05～1.15）
Q2——同一种机械台数（按一台考虑）
N2——施工机械台班用水定额 （对焊机300L/台.h；冷拔机300L/台.h；木工场20L/台.h。）
K3——用水不均衡系数 （2.0）
3、施工现场生活用水量（除施工人员居住用水以外）
式中q3——施工现场生活用水量（L/S）
P1——施工现场高峰昼夜人数（按500人考虑）
N3——施工现场用水定额（20-60L/人×班）
t ——每天工作班数 取2.5
K4——施工现场用水不均衡系数 （1.5）
4、生活区生活用水量
式中q4——生活区生活用水量（L/S）
P2——生活区居住人数（按500人考虑）
N4——生活区用水定额（100-120L/人×天）
K5——生活区用水不均衡系数 （2.0）
5、消防用水量
现场消防用水 。
求总用水量
由于
故总用水量
管径选择
，取管径作为现场供水管，满足施工现场生产及生活要求
四、设备选型
1、深井泵
根据水井的情况，选择满足不小于每小时15立方米的取水量的深井水泵。
2、隔膜气压给水设备
根据气体定律，一定质量的气体在一定温度下，压力及容积的乘积为常数。当水泵工作时，水送至给水管网的同时，多余的水进入气压水罐，水室扩大并将罐内的气体压缩，气室缩小，罐内的压力随之升高；压力升到最高工作压力P2时，电控柜切断水泵的电源，水泵停转，此时利用罐内被压缩气体的压力将罐内贮存的水送入给水管网，水室缩小，气室扩大，罐内压力也随之下降，当压力降低到工作压力P1时，电控柜接通水泵电源，水泵重新启动，如此周而复始，不断运行，其工作原理见下图。
型号
罐体公称直径
（mm）
最大工作压力Pmax
(Mpa)
最高温度
（m3）
总容积
（m3）
调节容积
（m3）
供水范围（m3/h））
重量（kg）
单罐
NZGG1000
1000
0.6
120
1.56
0.50

600
3、阀门选用螺纹截止阀，不锈钢阀芯；
4、管道选用PE给水管，1.25 Mpa。
五、施工要求
临时供水管道采用PE给水管(1.25 Mpa)，埋深500mm，在每个取水点和阀门处砖砌500*500水井。管道穿过环形道路时，设置ＤN50镀锌钢管保护。管沟开沟后，沟底进行素土夯实，然后进行敷设。回填土底层采用细土夯填，埋深300mm后浇水夯实，再进行下一层填埋。管道安装完毕后进行水压实验，实验压力为1.0Mpa，接口无渗漏为合格。
