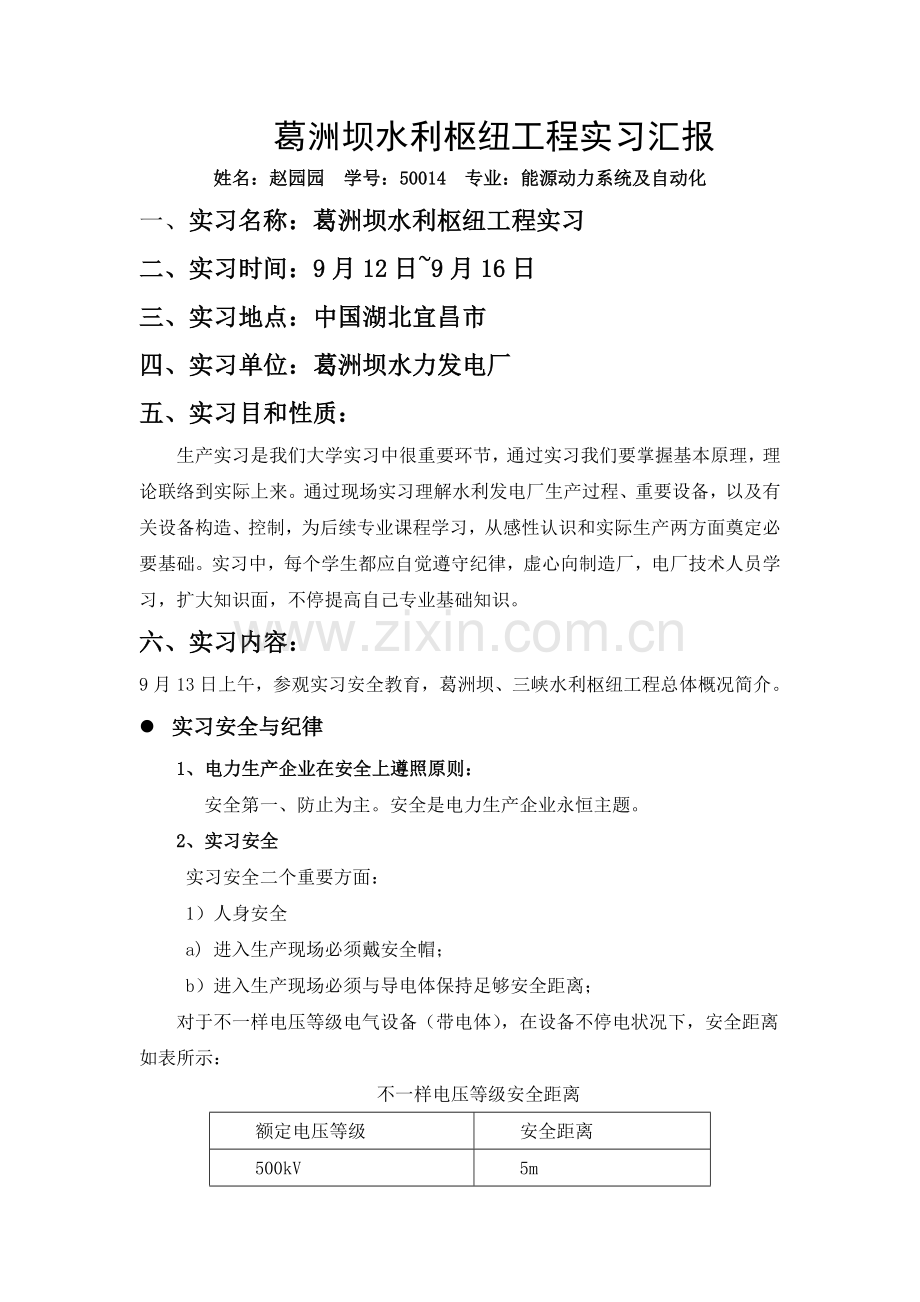

葛洲坝水利枢纽工程实习汇报
姓名：赵园园 学号：50014 专业：能源动力系统及自动化
一、实习名称：葛洲坝水利枢纽工程实习
二、实习时间：9月12日~9月16日
三、实习地点：中国湖北宜昌市
四、实习单位：葛洲坝水力发电厂
五、实习目和性质：
生产实习是我们大学实习中很重要环节，通过实习我们要掌握基本原理，理论联络到实际上来。通过现场实习理解水利发电厂生产过程、重要设备，以及有关设备构造、控制，为后续专业课程学习，从感性认识和实际生产两方面奠定必要基础。实习中，每个学生都应自觉遵守纪律，虚心向制造厂，电厂技术人员学习，扩大知识面，不停提高自己专业基础知识。
六、实习内容：
9月13日上午，参观实习安全教育，葛洲坝、三峡水利枢纽工程总体概况简介。
l 实习安全与纪律
1、电力生产企业在安全上遵照原则：
安全第一、防止为主。安全是电力生产企业永恒主题。
2、实习安全
实习安全二个重要方面：
1）人身安全
a) 进入生产现场必须戴安全帽；
b）进入生产现场必须与导电体保持足够安全距离；
对于不一样电压等级电气设备（带电体），在设备不停电状况下，安全距离如表所示：
不一样电压等级安全距离
额定电压等级
安全距离
500kV
5m

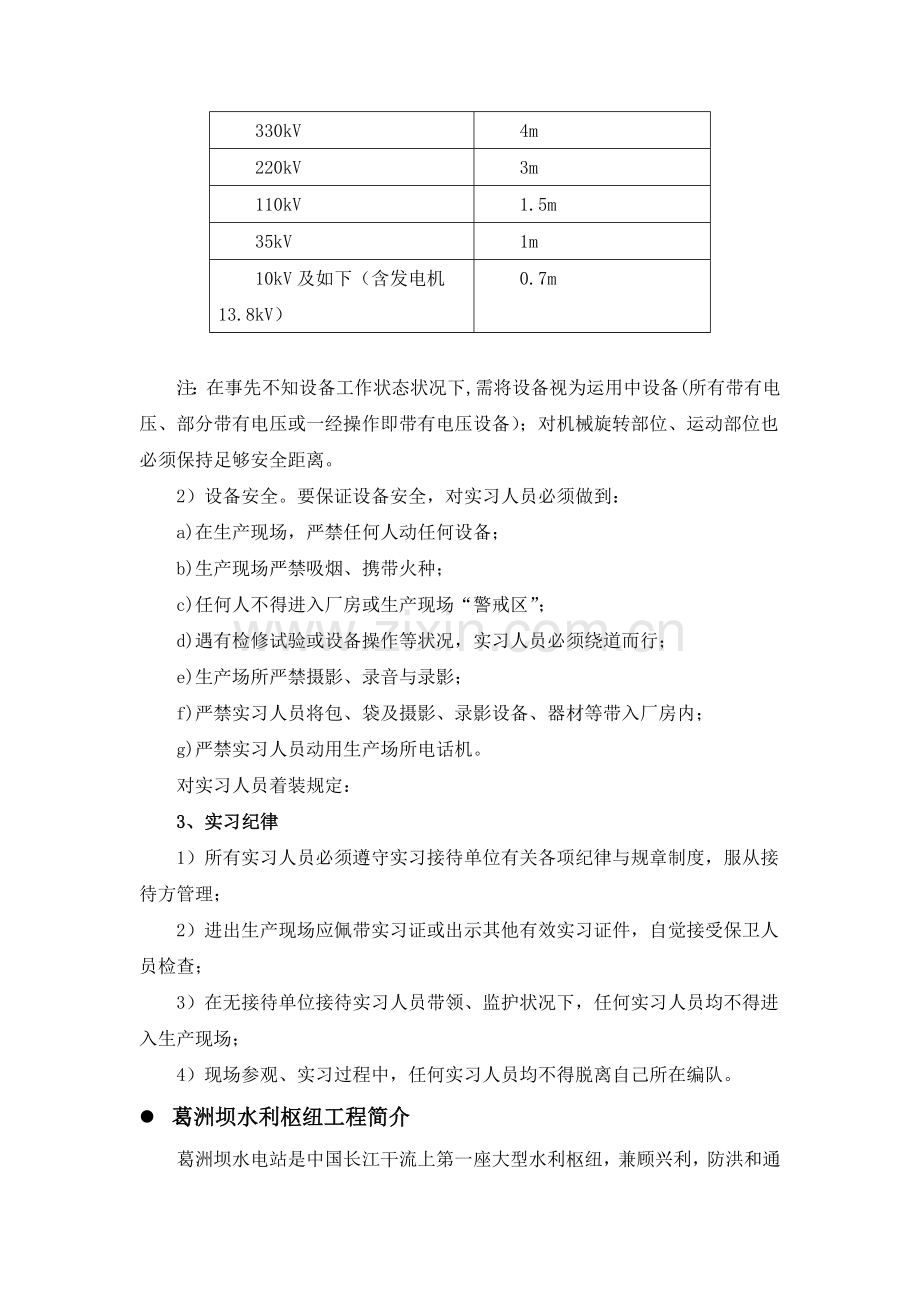

330kV
4m
220kV
3m
110kV
1.5m
35kV
1m
10kV及如下（含发电机13.8kV）
0.7m

注：在事先不知设备工作状态状况下,需将设备视为运用中设备(所有带有电压、部分带有电压或一经操作即带有电压设备）；对机械旋转部位、运动部位也必须保持足够安全距离。
2）设备安全。要保证设备安全，对实习人员必须做到：
a)在生产现场，严禁任何人动任何设备；
b)生产现场严禁吸烟、携带火种；
c)任何人不得进入厂房或生产现场“警戒区”；
d)遇有检修试验或设备操作等状况，实习人员必须绕道而行；
e)生产场所严禁摄影、录音与录影；
f)严禁实习人员将包、袋及摄影、录影设备、器材等带入厂房内；
g)严禁实习人员动用生产场所电话机。
对实习人员着装规定：
3、实习纪律
1）所有实习人员必须遵守实习接待单位有关各项纪律与规章制度，服从接待方管理；
2）进出生产现场应佩带实习证或出示其他有效实习证件，自觉接受保卫人员检查；
3）在无接待单位接待实习人员带领、监护状况下，任何实习人员均不得进入生产现场；
4）现场参观、实习过程中，任何实习人员均不得脱离自己所在编队。
l 葛洲坝水利枢纽工程简介
葛洲坝水电站是中国长江干流上第一座大型水利枢纽，兼顾兴利，防洪和通航功能。大坝位于湖北省宜昌市三峡出口南津关下游约3公里处。长江出三峡峡谷后，水流由东急转向南，江面由390米忽然扩宽到坝址处2200米。由于泥沙沉积，在河面上形成葛洲坝、西坝两岛，把长江分为大江、二江和三江。大江为长江主河道，二江和三江在枯水季节断流。葛洲坝水利枢纽工程横跨大江、葛洲坝、二江、西坝和三江大坝兴建时，将葛洲坝挖去，为了纪念这个小岛，因此大坝取名葛洲坝。
葛洲坝水电站是三峡水利枢纽工程反调整工程，位于三峡大坝下游38千米处，它成功实践，为长江三峡水利枢纽工程建设进行了实战准备。大坝顶全坝长2606.5米，大坝高程70米，最高点109.4米，控制流域面积100万平方千米，总库容量15.8亿立方米，回水距离180KM。整个工程分两期。一期工程包括二江发电站、泄水闸和三江二、三号船闸、冲沙闸及其他挡水建筑物。二江电站装有7台水轮发电机组，一、二号机组容量为17万千瓦，其他5台机组容量为12.5万千瓦（后经实践计算，机组现运行于13.4万千瓦）。工程于1970年12月30日动工，1981年1月3日大江开始截流。6月21日三江船闸正式通航，7月31日二江电站一号机组并网发电。二期工程包括大江电站、一号船闸、大江冲沙闸和混凝土挡水坝等。电站设计装机14台，机组容量12.5万千瓦。1988年葛洲坝工程所有完毕，水电站设计总装机容量271.5万千瓦，平均年发电量141亿千瓦时。工程最大泄洪量11万亿立方米/秒，发挥了发电、航运、防洪等巨大综合效益。该工程从蓝图绘制，施工建造，到运行管理均由国人之所为，它大部分主设备以及成千上万件辅助设备，均由"中国制造"。工程总造价48.48亿。
葛洲坝水力发电厂成立于1980年11月，11月改制重组，与三峡电厂成为长江电力下属企业。
葛洲坝水利枢纽工程重要数据如下表：
项 目
规 格
项 目
规 格
大坝型式
闸坝（直线坝）
总装机容量
271.5万kW
厂房型式
河床式电站厂房
总装机台数
21台
大坝全长
2606.5m
过负荷运行容量
288万kW
大坝高度
40m
设计年发电量
140.9亿kW·h
坝顶高程
70m
实际年发电量
152～162亿kW·h
设计上有蓄水水位
66m
总发电量
3000亿kW·h
校核水位
67m
省内电价
0.159元/kW·h
实际运行水位
64～66.5m
省外电价
0.220元/kW·h
水库总库容
15.8亿立方米
设计年运用小时
5190h
设计落差
18.6m
水库回水距离
180km
最大落差
27m
保证出力
76.8万kw
其中水库回水距离就是改善通航条件里程,由此带来效益,即为通航效益。大坝简图如下图。
保证出力:76.8万kW;
水库调整性能:日调整(泾流式电站);
泄水闸最大排洪能力:8.4万立方米/秒;
所有工程总体最大排洪能力:11.2万立方米/秒;
所有工程动工时间:1970.12.30
第一台机组(1F)投产试运行:1981.7.31
所有机组投产:1988.12
所有工程动工时间:1970.12.30
第一台机组(1F)投产试运行:1981.7.31
所有机组投产:1988.12
所有工程通过国家验收:1991.11

葛洲坝大坝简图
二江电厂220kV开关站(变电站)接线方式:双母线带旁路;
二江电厂发电机与主变压器配接方式:单元接线方式;
大江电厂500kV开关站(变电站)接线方式:3/2接线;
大江电厂发电机与主变压器配接方式:扩大单元接线方式;
厂用电高压电压等级:6kV;
厂用电低压电压等级:400V;(380/220V)
工程总投资:48.48亿元（折合到70年代末物价指数）。
l 三峡水利枢纽工程简介
三峡水利枢纽工程简介
项 目
规 格
项 目
规 格
大坝型式
混凝土重力坝（直线坝）
梯级船闸级数
5级（双向）
厂房型式
坝后式（全封闭）
升船机自重
11800t
大坝全长
2309.47m
最大提高吨位
3000t
最大坝高
183m（高坝）
金属构件总重
280800t
坝顶高程
185m
水轮机引水管内径
12.4m
设计上有蓄水水位
175m、145m（枯、丰水期）
水库调整性能
季调整
水库总库容
393亿立方米（对应175m水位）
施工工期

最大落差
113m
工程总投资
2039亿元
单机容量
70万kW
发电机额定电压
20kV
总装机容量
1820万kW
主变压器容量
840MVA
设计年发电量
847亿kWh
发电机与主变
单元接线
回水距离
650km
变电站接线
3/2接线
其中水库回水距离:650km(至重庆市,对应175m水位)，处理了长期以来制约长江航运发展瓶颈问题,可以使宜昌至重庆长江河段通行万吨轮,这样可使得长江年单向货运量由目前1500万吨(左右)发展到5000万吨,到达世界内河航运极限，由此带来明显通航效益。三峡大坝简图如图：

三峡大坝简图

9月13日下午：葛洲坝电气一次部分简介（二江电厂）
发电厂、变电所（站）电气设备，按照其功能可分为两类。第一类是直接与生产或输送电能（电力）有关设备（例如：发电机、变压器、高压母线、断路器、隔离开关等），称为一次设备。第二类设备是对一次设备进行监测、控制、操作或保护设备，我们称为二次设备(例如：继电保护装置、励磁调整系统、断路器操作系统、电气仪表等）。一次、二次设备互相配合，保证电力生产与输送安全可靠进行。毫不此外，葛洲坝电厂电气设备也包括了一次、二次设备两大部分。
l 二江电厂电气一次部分
1、220kV开关站接线式及有关配置
（1）接线方式：双母线带旁路，旁路母线分段（如下图）
母线：进、出线所连接公共导体（结点）。
母线功能：汇聚与分派电能（电流）。
断路器（开关）作用：1）正常状况下用于接通或断开电路；
2）故障或事故状况下用于切断短路电流。
隔离开关（刀闸）作用：
1）设备检修状况下，将检修部分与导电部分隔开一种足够大（明显可见）安全距离，保证检修安全；
2）正常状况下，配合断路器进行电路倒换操作；
3）电压等级较低、容量较小空载变压器及电压互感器用隔离开关直接投切。
旁路母线与旁路断路器作用：检修任一进线或出线断路器时，使对应进线或出线不停电。检修任一进线或出线断路器时，用旁路断路器替代被检修断路器，并由旁路母线与有关隔离开关构成对应进线或出线电流通路。
（2）接线特点：旁路母线分段。
双母线带旁路在电力系统发电厂、变电所一次接线中应用很普遍，但旁路母线分段却不多见，教科书也很少简介，这是二江电厂220kV开关站接线方式一种特点。将旁路母线分段并在每个分段上各设置一台断路器原因是母线上

二江电厂电气一次部分接线图
进、出线回数多，且均是重要电源或重要线路，有也许出既有其中两台断路器需要同步检修而对应进、出线不能停电状况，在这种状况发生时旁路母线分段运行、旁路断路器分别替代所要检修两台断路器工作，保证了发供电可靠性。同步两台旁路断路器也不也许总是处在完好状态，也需要检修与维护,当其中一台检修例一台处在备用状态，这样可靠性比旁路母线不分段、仅设置一台旁路断路器高。
（3）开关站重要配置：
出线8回 ：1－8E（其中7E备用）；
进线7回 ：1－7FB（FB：发电机－变压器组）；
大江、二江开关站联络变压器联络线2回；上述各线路各设置断路器一台、加上母联及2台旁路断路器，共19台断路器。
母线：圆形管状空心铝合金硬母线，主母线分别设置电压互感器（CVT）及避雷器（ZnO）一组。
(4）开关站布置型式：分相中型单列布置（户外式）。
2、发电机与主变压器连接方式、机组及主变压器型号与参数
（1）发电机与主变压器连接方式：采用单元接线方式。
（2）机组及主变压器型号与参数：
（1）水轮机参数见表：
葛洲坝电厂水轮机参数
机组编号
1-2#
3-7#
型号
ZZ560-LH-1130 轴流转
桨式（双调）
ZZ500-LH-1020轴流转
桨式（双调）
额定转速
54．6r/min
62.5r/min
飞逸转速
120r/min
140/min
额定水头
18.6m
18.6m
最大水头
27m
27m
额定流量
1130 m3/s
825m3/s
叶片数量
4片
5片
叶片重量
40t
22.5t
转轮直径
1130cm
1020cm
制造厂家
东方电机厂
哈尔滨电机厂
（2）发电机参数见表：
葛洲坝电厂发电机参数
机组编号
1-2#
3-7#
型号
TS1760/200-110
SF125-96/15600
额定功率
170MW
125MW
额定电压
13.8kV
13.8kV
额定电流
8125A
5980A
额定功率因数
0.875(L)
0.875(L)
定子接法
5Y
3Y

额定转子电压
494V
483V
额定转子电流
2077A
1653A
磁极对数
55
48
制造厂家
东方电机厂
哈尔滨电机厂

3）主变压器型号及参数
主变压器型号及参数
编 号
1－2＃
3－7＃
型 号
SSP3-00/220
SSP3-150000/220
额定容量
200MVA
150MVA
电 压 比
242±2×2.5%/13.8
242±2×2.5%/13.8
连接组号
Yo/△-11
Yo/△-11
短路电压百分数
13.1%-13.8%
13.1%-13.8%
冷却方式
强迫油循环导向风冷
（改善后）
强迫油循环导向风冷
（改善后）
制造厂家
沈阳变压器厂
沈阳变压器厂

3、厂用6kV系统与发电机组配接方式
采用分支接线方式(仅3－6F有此分支,如图1），分支接线是机组与主变压器采用单元接线或扩大单元接线方式下获得厂用电一种常用措施。在有厂用分支状况下，为保证对厂用分支供电可靠性，必须作到：
1）发电机出口母线上设置隔离开关；
2）隔离开关安装位置应对。
葛洲坝二江电厂厂用分支就是按照上述原则进行配置，因此，具有所规定可靠性。（葛洲坝电厂将该分支上降压变压器称为“ 公用变压器”）。
为提高对厂用分支供电可靠性，在 3F －6F出口母线上加装了出口断路器。这样当机组故障时出口断路器跳闸切除故障，主变压器高压断路器不再分闸，不会出现机组故障对应 6kV分段短时停电状况。
公用变压器型号与参数（21B、24B），3F-6F出口断路器型号参数（ABB)见下表
公用变压器与出口断路器型号及参数
型 号
S7－6000/13.8
型 号
HECI-3-R
额定容量
6MVA
额定工作电流
9000A
电压比
13．8±5%/6.3
额定开断电流
100kA
连接组号
Y/Y-12
动稳定电流
300kA
短路电压百分数
5.65％
热稳定电流
100kA ,1S
冷却方式
自然油循环风冷
全分闸时间
<60mS
制造厂家
衡阳变压器厂
合闸时间
< 48mS
使用环境
户外式
最大运行电压
24kV

4、发电机中性点接地方式
发电机中性点经消弧线圈接地（如图所示），发电机中性点经消弧线圈接地状况下等效电路如图所示。

发电机中性点接地图

发电机中性点接地等效电路图
发电机定子绕组或引出线（包括分支引线）发生单相接地时，流过接地点电容电流是超前接地相相电压90º（将电容电流参照方向选定为由设备流向地网），而流过消弧线圈电流是滞后接地相相电压90º（参照方向与电容电流方向一致），两者恰好反相。实际经验证明：
（1）若流过接地点电流>30A，则在接地点产生永久性电弧，发电机定子绕组、铁芯或有关设备将被严重烧损。
（2）10A<接地电流<30A，则在接地点产生间歇性电弧，既会烧损设备，又会引起过电压。
由于流过消弧线圈电流对电容电流具有抵偿（赔偿）作用，合理选择赔偿度k（k=IL/Idc)，就可以使得流过接地点实际电流 (Id) 在10A如下，这样永久性与间歇性电弧均不会产生，保证了发电机定子绕组或引出线发生单相接地时，设备不受损坏。由于消弧线圈具有消除电弧作用，故因此而得名。
葛洲坝电厂选用赔偿度是欠赔偿。即： k=IL/Idc <1。这种赔偿方式仅在发电机与主变压器采用单元接线或扩大单元接线方式条件下才可采用。
l 9月14日上午: 葛洲坝大江电厂
大江电厂总装机14台，单台容量为12.5MW，机端出口电压为13.8kV。发电机与主变采用单元接线。经主变升压为500kV后，送至500kV开关站。
1. 500kV开关站接线方式 有关设备配置
（1）接线方式：采用3/2接线（见下图）。
选择3/2 接线方式，是基于开关站重要性考虑。由于开关站进出线回数多，且均是重要电源与重要负荷，电压等级高、输送容量大、距离远，母线穿越功率大（最大2820 MVA），并通过葛洲坝 500kV换流站与华东电网并网，既是葛洲坝电厂电力外送咽喉，又是华中电网重要枢纽变电站。

大江电厂电气主接线图
（2）布置型式：分相中型三列布置（户外式）。
（3）开关站有关配置：开关站共6串，每串均作交叉配置。（交叉配置：一串2回线路中，一回是电源或进线，例一回是负荷或出线。）
交叉配置是3/2接线方式普遍配置原则，作交叉配置时，3/2接线可靠性到达最高。由于这种配置在一条母线检修例一条母线故障或2条母线同步故障时电源与系统仍然相连接，(在系统处在稳定条件下）仍可以正常工作。
1－6串出线分别是：葛凤线、葛双 1回、葛双2回、葛岗线、葛换2回、葛换1回。其中葛凤线、葛双2回、葛岗线首端分别装设并联电抗器（DK）。由于这三回出线电气距离长、线路等效电感及电容量大，“电容效应”影响严重，装设并联电抗器后，可以有效防止过电压产生（ 过电压现象最严重状况是线路空载 ）、合适地改善线路无功功率分布、从而使系统时尚分布合理性与经济性得到对应改善。
自耦变压器中性点必须直接接地，这是由其工作原理及内部电路构造特殊性所决定，因此251B、252B中性点为直接接地方式。
若自耦变压器中性点不接地或不直接接地，在高压侧发生单相接地状况下，中性点位移，与此有自耦关系中压或低压绕组对地电压将升高到相称高程度，足以导致绝缘击穿、变压器损坏，并由此引起电力系统故障。中性点直接接地后，高压侧单相接地时导致单相短路故障，中性点不发生位移，继电保护装置动作切除故障或变压器自身，保证变压器绝缘不被损坏。
2. 发电机与主变压器连接方式，有关设备型号参数
（1）连接方式
采用扩大单元接线方式。
由于主变压器连接 2台发电机，且1－3串进线由二台主变压器并联，因此在发电机出口母线上设置了断路器。这样当一台发电机故障时，仅切除故障发电机，本串上其他发电机仍能正常工作，最大程度保证了对系统供电可靠性。
（2）有关设备型号参数
主变压器（国产）型号与参数
型 号
SFP-300000/500
额定容量
300MVA
电 压 比
550/13.8
连接组号
Y0/D-11
冷却方式
强迫油循环导向风冷
制造厂家
西安变压器厂
3.发电机组制动电阻设置
（1）设置制动电阻原因
大江电厂外送有功功率很大，当系统故障或出线跳闸时，原动机（水轮机）输入功率由于惯性作用不也许迅速减小，此时发电机发出功率总和不小于线路输出功率总和，机组转子制动力矩不不小于拖动力矩，转子在原有旋转速度基础上加速，从而导致机组与系统不一样步，导致振荡或失步，机组被迫解列，甚至引起整个系统瓦解。设置制动电阻后，制动电阻在上述状况下通过继电保护或自动装置自动投入。制动电阻作为负载吸取故障时有功功率“多出”部分，因而对转子加速起制动作用，保证机组与系统正常运行。
（2）制动电阻投入时间：2S。
（3）制动电阻型号与参数：
型号
DZZ01－100
额定电压
13.8/1.732 kV
额定容量
300/3 MW (单相:100MW)
通流容量
12.6 kA
额定频率
50 Hz
电阻值
0.635 W
工作时间
2 S
重量
1750 kg

（4）制动电阻安装部位
制动电阻共 2组，分别通过断路器与隔离开关连接于10F、18F出口母线上。应当指出是，虽然不是每台发电机均设置制动电阻，但由于所有发电机组皆通过主变压器及500 kV开关站并联在一起，因此制动电阻对所有发电机组均起制动作用。
4.厂用6kV系统与发电机配接方式 有关设备型号与参数
(1）配接方式
采用分支接线方式（接线方式与二江电厂相似）。
由于发电机与主变压器采用扩大单元接线方式，且发电机、主变压器容量较大，因此厂用分支或 6kV母线短路时短路电流很大，从保护有关设备、选用轻型分支断路器等技术、经济原因出发，在厂用分支(变压器高压侧)串入了电抗器，以限制短路电流。
(2）电抗器型号与参数
型号
XKGL-15/2500-6
额定电压
15kV
额定电流
2500A
额定电抗率
6%
热稳定电流
40kA , 4S
动稳定电流
120kA
制造厂家
桂林五环

5.厂用6kV系统接线方式 有关设备型号参数
(1)接线方式:采用单母线分段方式
(2)25B、27B型号与参数
型号
SLS27－50000/35
额定容量
50/50/8 MVA
电压比
35±2×2.5%/13.8/6.3 ±2×2.5%
短路电压百分数
Ud(1-2)%=8% , Ud(1-3)%=14% Ud(2-3)%=6%

(3)有关配置
为保证对厂用负荷供电可靠性，分别在分段断路器60708、60910设置BZT。25B与26B、27B与28B分别工作在互为“暗备用”运行方式下。
6.500kV开关站站用6kV系统接线方式 有关配置与设备型号参数
(1)接线方式:采用单母线分段方式。
(2)有关配置
分别在61211与61213分段断路器设置BZT。变压器35B、36B分别从251B、252B获得电源，且为有载调压方式，这样既可以保证供电可靠性，又可以保证在不一样运行方式下6kV母线电压合格。
3）35B、36B型号与参数
型 号
SZ7－6300/35
额定容量
6.3 MVA
电压比
35±3×2.5%/6.3 kV
连接组号
Y/Y-12
调压方式
有载调压
使用条件
户外式
冷却方式
自然油循环风冷

7.厂用400V系统有关配置及接线方式
1)有关配置
（1）设置400V配电盘21P、22P、23P、24P，供机旁动力盘等厂用负荷用电。
（2）设置400V配电盘4P、5P，供公用辅助设备用电。
（3）设置400V配电盘6P、7P，供照明设备用电。
（4）设置400V配电盘8P、9P，供检修用电。
（5）设置8F－21F机旁动力盘，分别为 8J－21J。
（大江电厂未设置自用变压器）。
2)接线方式
上述各配电盘均为单母线分段方式。
其中21P－24P与机旁动力盘8J－21J连接原理图。
其他配电盘接线图略。

l 9月14日下午：参观三峡大坝
三峡工程位于长江西陵峡中段，坝址在湖北省宜昌市三斗坪。整个工程由一座混凝重力式大坝、泄水闸、一座堤后式水电站、一座永久性通航船闸和一架升船机构成。设计正常蓄水位l75米，总库容393亿立方米，防洪库容221.5亿立方米。大坝坝顶总长为3035米，坝高185米，总装机容量为1820千瓦时，年发电量847亿千瓦时。
三峡工程设计总工期l7年，其中施工准备及第一期工程施工5年，二期工程施工6年，三期工程施工6年。第一期围右岸，在一期土石围堰保护下开挖导流明渠，修建混凝土纵向围堰，同步在左岸修建临时船闸，并开始施工永久船闸及升船机挡水部位土建工程。长江水流仍从主河床宣泄，照常通航。第二期围左岸，截断主河床，修建二期上下游土石围堰与混凝土纵向围堰形成。二期基坑，施工大坝泄洪坝段、左岸厂磨坝段及电站厂房。继续施工升船机挡水部位（上闸首），并完建永久船闸。江水从明渠宣泄，船舶从明渠及左岸临时船闸通行。第三期封堵明渠，修筑土石围堰及碾压混凝土围堰，在三期基坑内施工右岸厂房坝段及电站厂房、碾压混凝土围堰和混凝土纵向围堰及其以左大坝挡水、左岸电站发电。江水从泄洪坝段、导流底孔及深孔宣泄，船舶从永久船闸通行。
三峡工程建成后，荆江河段两岸地区防洪原则将由目前局限性一遇提高到百年一遇，并为洞庭湖区主线治理发明条件；为经济发达、能源局限性华中、华东地区提供可靠廉价电能，每年约替代原煤4000万～5000万吨；明显改善长江宜昌至重庆660千米航道，万吨级船队可直通重庆，航道单向年通过能力可由目前约l000万吨提高到5000万吨，运送成本可降到35%～37%，同步，因三峡水库调整，将大大改善长江中下游枯水李节肮运条件。此外，有助于增进水库渔业、旅游业发展，也有助于南水北调工程实行。
l 9月15日上午：500kV开关站
500kV开关站接线方式：
采用3/2接线——选择3/2 接线方式，是基于开关站重要性考虑。由于开关站进出线回数多，且均是重要电源与重要负荷，电压等级高、输送容量大、距离远，母线穿越功率大（最大2820MVA），并通过葛洲坝500kV换流站与华东电网并网，既是葛洲坝电厂电力外送咽喉，又是华中电网重要枢纽变电站。3/2接线可以保证供电高可靠性。

大江电厂电气主接线图
布置型式：分相中型三列布置（户外式）。
开关站有关配置：
开关站共6串，每串均作交叉配置（交叉配置：一串2回线路中，一回是电源或进线，另一回是负荷或出线），交叉配置是3/2接线方式普遍配置原则，作交叉配置时，3/2接线可靠性到达最高。由于这种配置在一条母线检修时另一条母线故障或2条母线同步故障时电源与系统仍然相连接，(在系统处在稳定条件下）仍可以正常工作。
1－6串出线分别是：葛凤线、葛双 1回、葛双2回、葛岗线、葛换2回、葛换1回。其中葛凤线、葛双2回、葛岗线首端分别装设并联电抗器（DK）。由于这三回出线电气距离长、线路等效电感及电容量大，“电容效应”影响严重，装设并联电抗器后，可以有效防止过电压产生（ 过电压现象最严重状况是线路空载 ）、合适地改善线路无功功率分布、从而使系统时尚分布合理性与经济性得到对应改善。
1－6串进线分别是：8B与10B并联引线、12B与14B并联引线、16B与18B并联引线、20B引线（上述各变压器共连接大江电厂14台发电机组）。例外两条进线是二江电厂220kV开关站与大江电厂500kV开关站两台联络变压器（251B、252B）高压侧引出线。
七、心得体会：
来葛洲坝实习，我们向往已久。第一次出远门实习，让我获益匪浅。生产实习是大学所有实习中最重要实习。通过生产实习，使得我们从课堂来到了生产厂房，结合实际，去验证我们所学知识。
此前我们只在课堂上学习，所认识也只有书本上所说性质和大体特性，但究竟是怎样，是怎么回事，就不得而知了。因此只有通过实习才会有一种感性认识。此前在课堂上学习时候，感觉那些知识只是某些理论，但实际东西是怎样，心里也没有概念。通过这次实习，终于将书本联络到了实际，有了一种明确概念。例如：双母线接线形式，一般状况下双母线都处在暗备用状态；双母线带旁路母线:在葛洲坝电厂，旁路母线进行了分段，提高了系统可靠性。又如：双母线带旁路母线多使用于110，220，330kV系统，而3/2接线多使用于500kV系统中。又如在扩大单元接线中，发电机引出线必须装断路器，单元接线则可以省略掉。尚有绝缘片多少阐明了电压等级大小，一般状况下：1-2片为6-10kV，3-4片35kV，6-7片为110kV，12-14片为220kV，23-27片为500kV。诸如此类小常识，我们平常是不得而知，但通过实习，我们懂得了许多。
近一周讲座和实际参观，我对电厂安全有了深刻认识、对葛洲坝和三峡水利枢纽工程有了大体理解，同步加深了对电气一次系统、继电保护、直流输电、高压试验等知识理解和掌握，同步通过对大江电厂、二江电厂220kV开关站、葛洲坝500kV开关参观，对以上内容有了更深刻认识，有效地将书本知识和实际状况联络起来
当我们步入社会，选择就业，就业单位不会像老师那样点点滴滴细致入微地把要做工作告诉我们，更多是需要我们自己去观测、学习。不具有这项能力就难以胜任未来挑战。伴随科学迅猛发展，新技术广泛应用，会有诸多领域是我们未曾接触过，只有勇于去尝试才能有所突破，有所创新。一周实习带给我们，不全是我所接触到那些操作技能，也不仅仅是通过几项工种所规定我们锻炼几种能力，更多则需要我们每个人在实习结束后根据自己状况去感悟，去反思，勤时自勉，有所收获，使这次实习到达了真正目，同步让我认识到社会是残酷，没有文化、没有本领、懒惰，就注定你永远是社会最底层！但同步社会又是美好，只要你肯干、有进取心，它就会给你回报、让你得到自己想要！
此前金工实习时间也都不短,但那都是在学校里进行,有点小打小闹感觉,并且实习内容也没这次来得这样正规。我们要去葛洲坝,实习项目内容是与本专业息息有关,对未来工作会起不小作用,因此我很重视。杨思源工程师精彩一课就像是一剂兴奋剂给大家注入了活力，大家听得津津有味，自从大学之后这样景象已经很少见了，杨老师上课诙谐风趣，时而引经据典，有时也把葛洲坝里某些不好现象拿出来抨击，挖苦，但对我们一直和蔼可亲，虽然很大嗓门，不过却对我们很亲切，像尊敬长辈一般。杨老师讲课不带任何资料笔记，却把葛洲坝和三峡大坝概况每组数据和大江和二江电厂电气一次部分所有写了出来，例如三峡大坝混凝土重力坝坝长2309.47米，小数点背面两位数都记得一清二楚。到背面也发现几种给我们上课工程师都是两手空空来，让我们懂得路还很长，走上社会后我们尚有诸多东西要去学习。杨工程师对我们讲，葛洲坝和三峡还可以开发旅游方面资源，这样必可以大大提高它们经济效益。三峡建坝后，除屈原祠、张飞庙和少数石刻需上迁外，其他各景点雄姿仍旧。随之水陆交通条件改善，将增添如大足石刻、高岚、小三峡、神农架、溶洞群、神农溪、格子河石林等千姿百态仙境画廊，再加之两座现代奇观—葛洲坝和三峡大坝。杨老师给我们上了重要一课，不管是专业上还是人生上，成为我们值得用毕生去珍藏宝藏。
实习是大学里必不可少一项内容，一直以来，我们作为学生，只是一味地获取知识，真正实践机会少之又少。所谓“读万卷书，行万里路”，大学生读书不一定上万卷，但却不少，从小一直读到大，而行路却太少了。因此我觉得实习具有重大意义，他提供我们实践机会，从中去发现自己所学与真正应用是不相符，是不是在大学里学知识出了校园就用不上。通过实习，可以理解自己与理想差距，在后来学习中，可以有侧重地弥补某些方面局限性。
这次实习，还让我感觉到了自己所学到知识是如此少，简直是渺沧海之一粟。在我们平常所学到知识中，我们老感觉已经掌握挺不错了，诸多小细节都认为没有必要去细细考虑，但在这次实习中我发现自己错了，其实自己懂得只是皮毛，并且还少可怜。在这次参观中，所有厂房都是无人值班，实行是全自动化电厂，这让我们叹为观止，感慨现代化技术是如此高超。身为大学生，我们是二十一世纪主人，我们应当挑起时代赋予我们使命，好好学习科学文化知识，未来报效祖国。
实习是短暂，但留给我们思索是永久！
