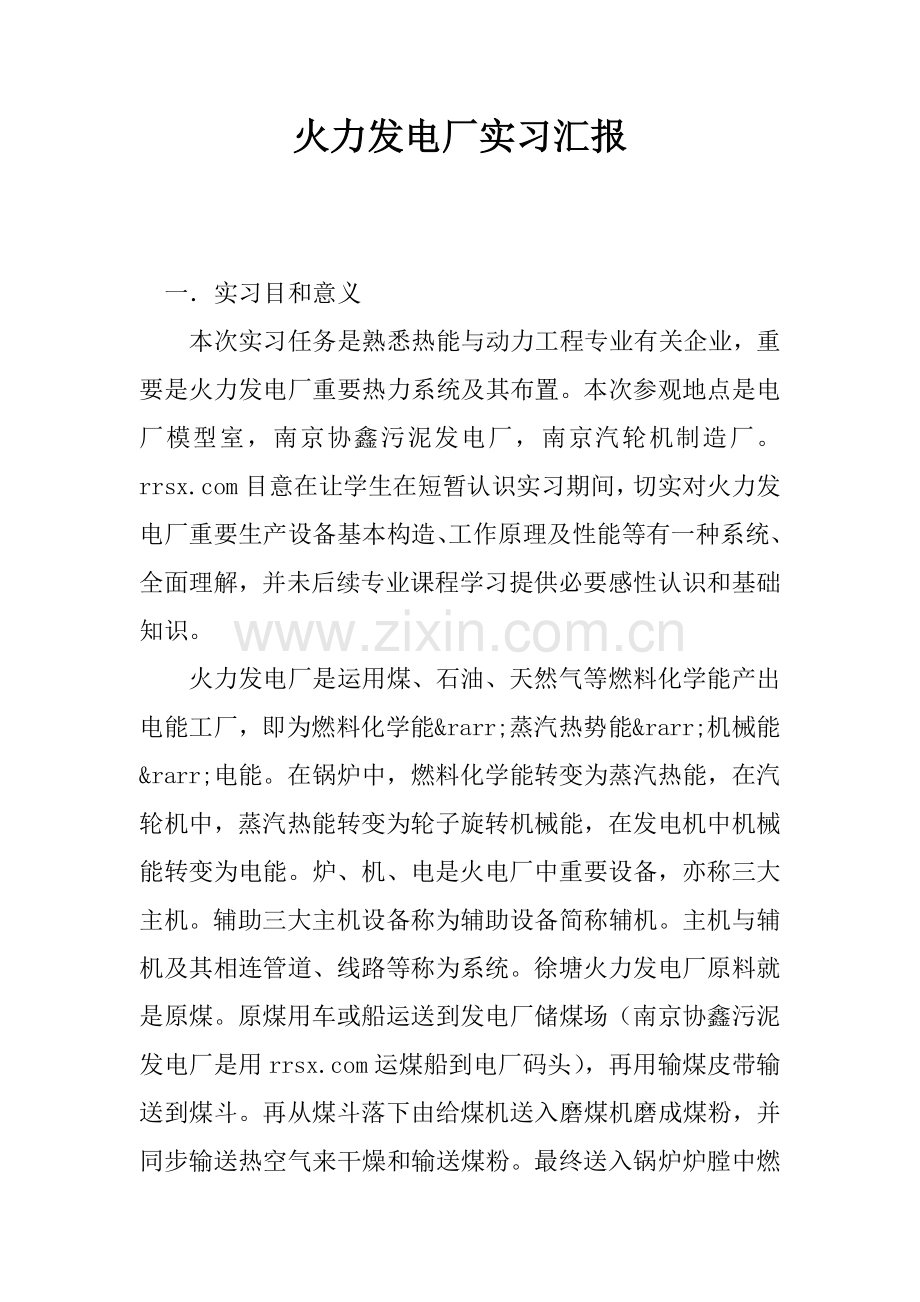

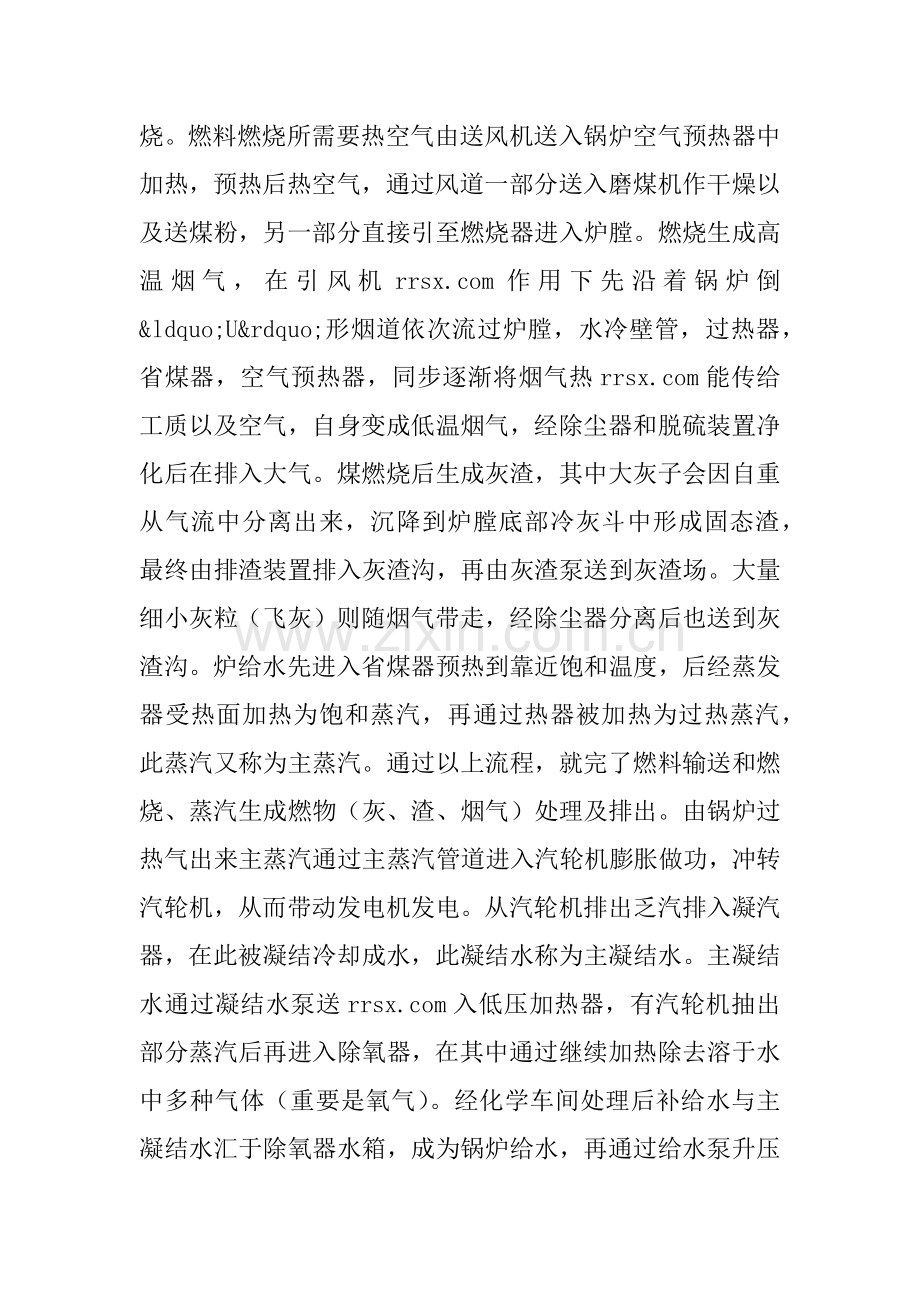

火力发电厂实习汇报一实习目和意义本次实习任务是熟悉热能与动力工程专业有关企业，重要是火力发电厂重要热力系统及其布置。本次参观地点是电厂模型室，南京协鑫污泥发电厂，南京汽轮机制造厂。目意在让学生在短暂认识实习期间，切实对火力发电厂重要生产设备基本构造、工作原理及性能等有一种系统、全面理解，并未后续专业课程学习提供必要感性认识和基础知识。火力发电厂是运用煤、石油、天然气等燃料化学能产出电能工厂，即为燃料化学能→蒸汽热势能→机械能→电能。在锅炉中，燃料化学能转变为蒸汽热能，在汽轮机中，蒸汽热能转变为轮子旋转机械能，在发电机中机械能转变为电能。炉、机、电是火电厂中重要设备，亦称三大主机。辅助三大主机设备称为辅助设备简称辅机。主机与辅机及其相连管道、线路等称为系统。徐塘火力发电厂原料就是原煤。原煤用车或船运送到发电厂储煤场（南京协鑫污泥发电厂是用运煤船到电厂码头），再用输煤皮带输送到煤斗。再从煤斗落下由给煤机送入磨煤机磨成煤粉，并同步输送热空气来干燥和输送煤粉。最终送入锅炉炉膛中燃烧。燃料燃烧所需要热空气由送风机送入锅炉空气预热器中加热，预热后热空气，通过风道一部分送入磨煤机作干燥以及送煤粉，另一部分直接引至燃烧器进入炉膛。燃烧生成高温烟气，在引风机作用下先沿着锅炉倒“U”形烟道依次流过炉膛，水冷壁管，过热器，省煤器，空气预热器，同步逐渐将烟气热能传给工质以及空气，自身变成低温烟气，经除尘器和脱硫装置净化后在排入大气。煤燃烧后生成灰渣，其中大灰子会因自重从气流中分离出来，沉降到炉膛底部冷灰斗中形成固态渣，最终由排渣装置排入灰渣沟，再由灰渣泵送到灰渣场。大量细小灰粒（飞灰）则随烟气带走，经除尘器分离后也送到灰渣沟。炉给水先进入省煤器预热到靠近饱和温度，后经蒸发器受热面加热为饱和蒸汽，再通过热器被加热为过热蒸汽，此蒸汽又称为主蒸汽。通过以上流程，就完了燃料输送和燃烧、蒸汽生成燃物（灰、渣、烟气）处理及排出。由锅炉过热气出来主蒸汽通过主蒸汽管道进入汽轮机膨胀做功，冲转汽轮机，从而带动发电机发电。从汽轮机排出乏汽排入凝汽器，在此被凝结冷却成水，此凝结水称为主凝结水。主凝结水通过凝结水泵送入低压加热器，有汽轮机抽出部分蒸汽后再进入除氧器，在其中通过继续加热除去溶于水中多种气体（重要是氧气）。经化学车间处理后补给水与主凝结水汇于除氧器水箱，成为锅炉给水，再通过给水泵升压后送往高压加热器，汽轮机高压部分抽出一定蒸汽加热，然后送入锅炉，从而使工质完毕一种热力循环。循环水泵将冷却水（又称循环水）送往凝结器，这就形成循环冷却水系统。通过以上流程，就完毕了蒸汽热能转换为机械能，电能，以及锅炉给水供应过程。因此火力发电厂是由炉，机，电三大部分和各自对应辅助设备及系统构成复杂能源转换动力厂。二锅炉部分1.整体概况锅炉是火力发电厂三大重要设备之一，他作用是将水变成高温高压蒸汽。锅炉是进行燃料燃烧、传热和使水汽化三种过程总和装置。（1）南京协鑫污泥发电厂锅炉工作示意图（2）锅炉技术参数名称单位锅炉最大持续出力锅炉额定出力过热蒸汽蒸汽流量T/h出口蒸汽压力mPa出口蒸汽温度
