地下管线数据处理系统(Zyspps Ver2.0)使用说明.pdf

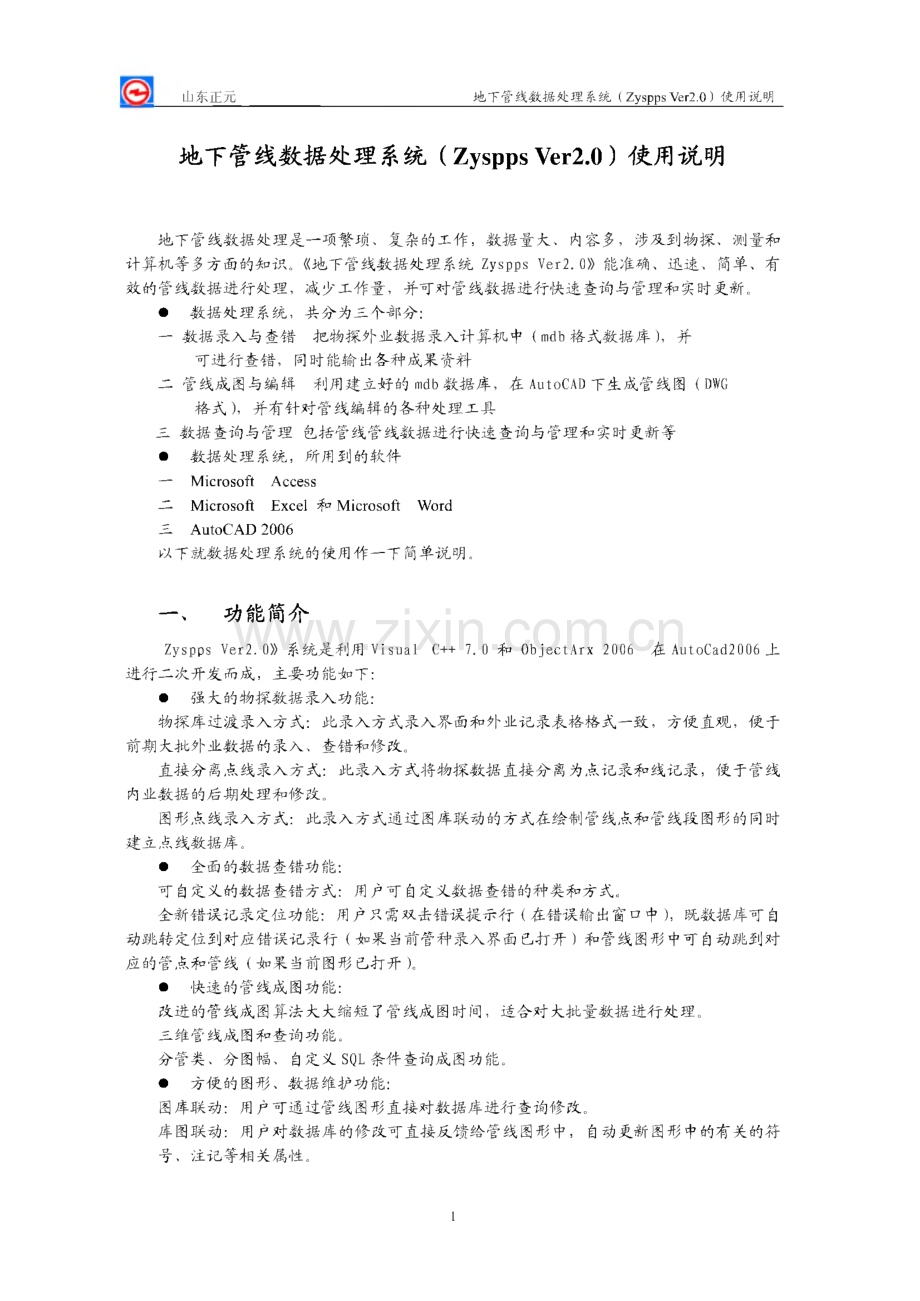

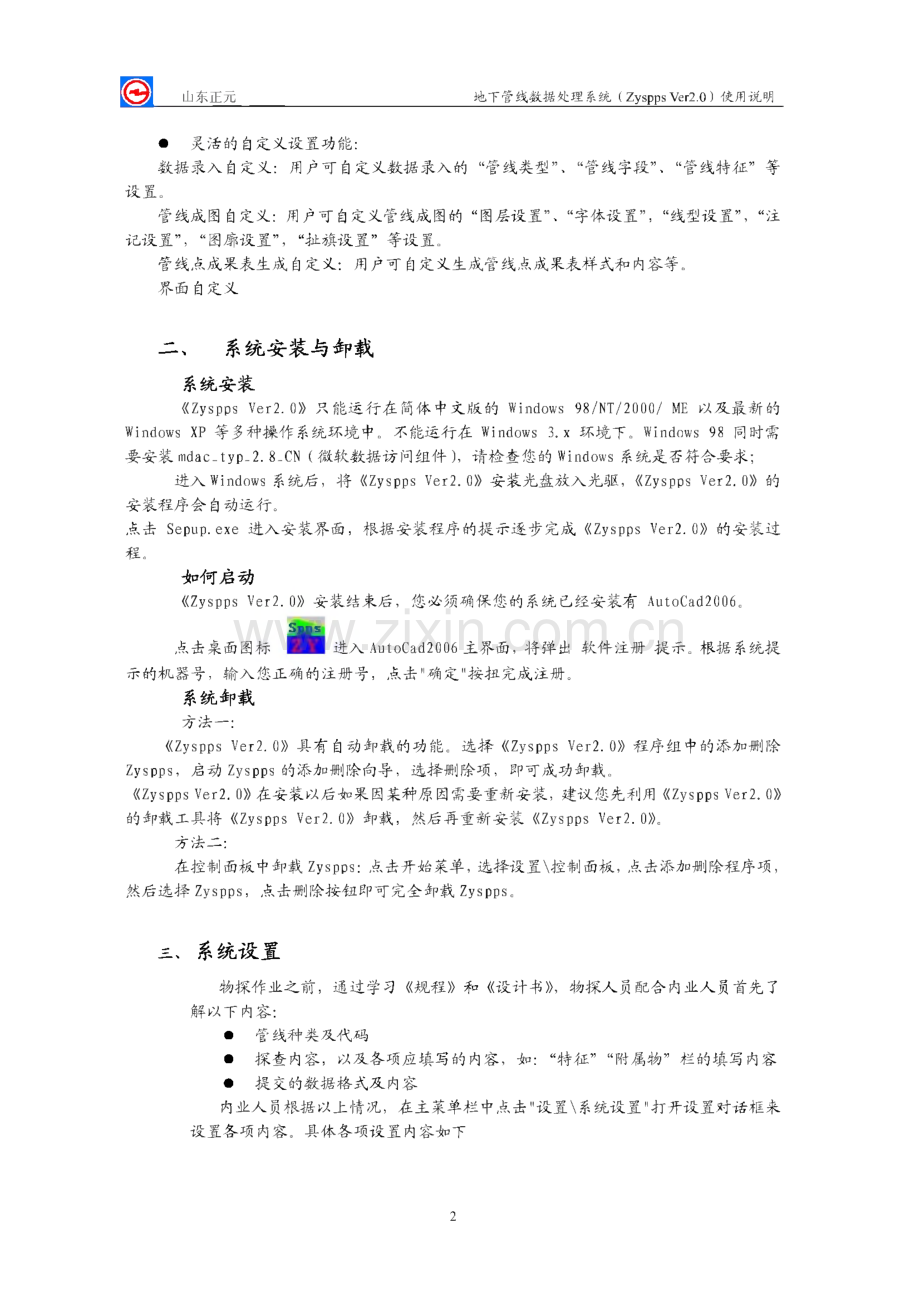

山东正元地下管线数据处理系统（Zyspps V er2.0）使用说明地下管线数据处理系统（Zyspps Ver2.0）使用说明地下管线数据处理是一项繁琐、复杂的工作，数据量大、内容多，涉及到物探、测量和 计算机等多方面的知识。地下管线数据处理系统Zyspps V er2.0能准确、迅速、简单、有 效的管线数据进行处理，减少工作量，并可对管线数据进行快速查询与管理和实时更新。数据处理系统，共分为三个部分：数据录入与查错 把物探外业数据录入计算机中（mdb格式数据库），并可进行查错，同时能输出各种成果资料二管线成图与编辑 利用建立好的mdb数据库，在AutoCAD下生成管线图（D WG格式），并有针对管线编辑的各种处理工具三数据查询与管理包括管线管线数据进行快速查询与管理和实时更新等 数据处理系统，所用到的软件一 Microsoft Access二 Microsoft Excel 和 Microsoft Word三 AutoCAD 2006以下就数据处理系统的使用作一下简单说明。一、功能简介Zyspps V er2.0系统是利用 V isual C+7.0 和 O bjectArx 2006 在 AutoCad2006 上 进行二次开发而成，主要功能如下：强大的物探数据录入功能：物探库过渡录入方式：此录入方式录入界面和外业记录表格格式一致，方便直观，便于 前期大批外业数据的录入、查错和修改。直接分离点线录入方式：此录入方式将物探数据直接分离为点记录和线记录，便于管线 内业数据的后期处理和修改。图形点线录入方式：此录入方式通过图库联动的方式在绘制管线点和管线段图形的同时 建立点线数据库。全面的数据查错功能：可自定义的数据查错方式：用户可自定义数据查错的种类和方式。全新错误记录定位功能：用户只需双击错误提示行（在错误输出窗口中），既数据库可自 动跳转定位到对应错误记录行（如果当前管种录入界面已打开）和管线图形中可自动跳到对 应的管点和管线（如果当前图形已打开）。快速的管线成图功能：改进的管线成图算法大大缩短了管线成图时间，适合对大批量数据进行处理。三维管线成图和查询功能。分管类、分图幅、自定义SQL条件查询成图功能。方便的图形、数据维护功能：图库联动：用户可通过管线图形直接对数据库进行查询修改。库图联动：用户对数据库的修改可直接反馈给管线图形中，自动更新图形中的有关的符 号、注记等相关属性。1 山东正元地下管线数据处理系统(Zyspps V er2.0)使用说明 灵活的自定义设置功能：数据录入自定义：用户可自定义数据录入的“管线类型”、“管线字段”、“管线特征”等 设置。管线成图自定义：用户可自定义管线成图的“图层设置”、“字体设置”，“线型设置”，“注 记设置”，“图廓设置”，“扯旗设置”等设置。管线点成果表生成自定义：用户可自定义生成管线点成果表样式和内容等。界面自定义二、系统安装与卸载系统安装(Zyspps V er2.0只能运行在简体中文版的Windows 98/N T/2000/ME以及最新的 Windows X P等多种操作系统环境中。不能运行在Windows 3.x环境下。Windows 98同时需 要安装mdac-typ_2.8_CN(微软数据访问组件)，请检查您的Windows系统是否符合要求；进入Windows系统后，将Zyspps V er2.0安装光盘放入光驱，Zyspps V er2.0的 安装程序会自动运行。点击Sepup.exe进入安装界面，根据安装程序的提示逐步完成Zyspps V er2.0的安装过 程。如何启动Zyspps Ver2.0安装结束后，您必须确保您的系统已经安装有AutoCad2006oSpps点击桌面图标 进入AutoCad2006主界面，将弹出软件注册 提示。根据系统提 示的机器号，输入您正确的注册号，点击确定按扭完成注册。系统卸载方法一：Zyspps V er2.0具有自动卸载的功能。选择Zyspps V er2.0程序组中的添加删除 Zyspps,启动Zyspps的添加删除向导，选择删除项，即可成功卸载。Zyspps V er2.0在安装以后如果因某种原因需要重新安装，建议您先利用Zyspps V er2.0 的卸载工具将Zyspps V er2.0卸载，然后再重新安装Zyspps V er2.0。方法二：在控制面板中卸载Zyspps:点击开始菜单，选择设置控制面板，点击添加删除程序项，然后选择Zyspps,点击删除按钮即可完全卸载Zysppso三、系统设置物探作业之前，通过学习规程和设计书，物探人员配合内业人员首先了 解以下内容：管线种类及代码 探查内容，以及各项应填写的内容，如：“特征”“附属物”栏的填写内容 提交的数据格式及内容内业人员根据以上情况，在主菜单栏中点击设置系统设置”打开设置对话框来 设置各项内容。具体各项设置内容如下2 山东正元地下管线数据处理系统（Zyspps V er2.0）使用说明（一）系统设置页此页所有设置保存在安装目录下的.Support SystemSet.ini文件中:系统路径：用于指定系统设置文件的存放路径。用户路径：用于指定用户输入输出数据文件的路径。图库联动：标记此选项表示打开图形到数据库的联动，通过相关命令对图形的选择 和修改将关联到对数据库的选择与修改。库图联动：标记此选项表示打开数据库到图形的联动，对数据库的修改更新将关联 当前打开图形的修改更新。压缩数据库：当选择“打开前压缩”时表示在打开物探库前对数据库存进行压缩处理，当选择“关闭后压缩”时表示在关闭物探库后对数据库存进行压缩处理。物探库数据格式：当选择“双联向格式”时表示录入的物探库为双联向格式的数据，当 选择“单联向格式”时表示录入的物探库为单联向格式的数据。数据库录入方式：当选择“物探库分离点线”时表示以物探库为过渡方式分离点线，录 入的原始数据保存在物探库，在作进一步的数据处理之前（如数据查错、管线成图 等），必需先通过“数据导出”功能将其导出为点文件和线文件，与图形相关保存在点 或线表中的有关属性（如点号点位、符号角度等的更新数据）将丢失。当选择“直接 分离点线”时表示录入时物探数据直接分离到点文件和线文件中，无须再次导出，与 图形相关保存在点或线表中的有关属性不会丢失。数据库存盘方式：请选择“自动存盘”方式。管线代码录入格式化：当选择“全部大写”时则表示无论大小写输入法是否打开，对 管线代码的输入将自动格式化为大写方式，当选择“大小写混合”时则表示对管线代码 的输入不作自动大小写格式转换。3 山东正元地下管线数据处理系统(Zyspps V er2.0)使用说明 数据表命名方式：当选择“按大类命名”时表示数据中物探数据库、点库、线库数据表 的命名将按管线大类命名，当选择“按小类命名”时表示数据中物探数据库、点库、线 库数据表的命名将按管线小类命名。(二)一般设置页此页所有设置保存在安装目录下的.Support Support.mdb文件中:1。“管线类型”设置，设置保存在表管线类型中，如下图所示有以下几个字段：设置.系统设置&设置所有与系统相关的参数。系统设置一般设置界面设置查错设置成图设置。管线类型 O管线字段 O字段对应。管线特征。图幅信息。测区信息管线类型管线大类代码管线大类中立名称 Ac a狼市色WJSFSXFYS1WSPSNQDLIIIXHDXWTYD一信电网移i 水水水水水河电灯通国国国H 药莅福精排骸供路乃申中中上FTTIT-I i+i I-一4 一4 一|39111339 93 3一6 11o o o O-1*4 9 9 9.11埋深4埋深4,保存X退出 管线子类代码 如：JS(J)、WS(W)、GD(G)、YD(Y)此字段必须填写。管线子类中文名称 如：给水、污水、供电、移动，此字段必须填写。管线大类代码 与管线子类代码对应的大类代码，如：JS(J)、PS(P)、D L(L)、D X(D)此字段必须填写。管线大类中文名称与管线子类中文名称对应的大类中文名称，如：给水、排水、电力、电信，此字段必须填写。Acad颜色号 管线图中各种管线的CAD颜色号，此字段必须填写。埋深类型 分“1、2、3”，是指录入数据库中的深度类型，其中1代表管顶埋深，2 代表中心埋深，3代表管底埋深，此字段必须填写。备注2。“管线字段”设置，设置保存在表“管线字段”中，如下图所示有以下几个字段：4 山东正元地下管线数据处理系统(Zyspps V er2.0)使用说明 ID自动编号，数据录入界面和数据库的顺序 字段名称 数据库中各字段的名称，此字段必须填写。输入时显示 当填写“ALL”时，表示该字段在任何管种中录入界面中显示，当填写大 类代码时，如(JS,PS,RQ)表示该三大类该字在录入界面中显示，当此字段不填写 时，表示该字段在任何管种中录入界面中都不显示。数据类型 分“长整型、整型、文本、单精度型、双精度型、日期型”六种数据类型，此字段必须填写。字段长度该字段定义长度值，此字段必须填写。小数位数 所在位置 该字段属于物探库表填写“物探库”，该字段属于点表填写“点库”，属于线 表则填写“线库”，该字段属于测量库表填写“测量库”，此字段必须填写。不许为空 为“0”时表示该字段在表中必须填写，为“-1”时表示该字段在表中可填 写也可可不填。备注备注说明该字段是否是必有字段以及该字段字段名是否可以改变。3。“字段对应”设置，设置保存在表“字段对应”中，如下图所示有以下几个字段:5 山东正元地下管线数据处理系统(Zyspps V er2.0)使用说明 ID自动编号 字段名称 程序根据此字段所对应的“实际名称”来操作数据库，注意：此字段不能编 辑、添加或删除。实际名称 即“管线字段”表中所设置的“字段名称”。所在位置 分“物探库、点库、线库、测量库”，当同一实际名称对应多个所在位置时 可分别填入并用逗号分隔，此字段必须填写。注意：1)如果该表中“字段名称”所对应的“实际名称”在数据库中不存在，“实际名称”字段 为空。2)请不要向表中添加或删除记录。3)当向表“管线字段”中增加或删除字段名记录或修改字段名称时，除应修改此表“实际名称”字段中的内容外，以前保存在.Support UserSet.ini中段点库-物探库字段对应设置或段线库-物探库字段对应设置中的内容将被全部重 置，因此应同时修改此两个段中的内容。4。“管线特征”设置，设置保存在表“管线特征”中，如下图所示有以下几个字段:6 山东正元地下管线数据处理系统(Zyspps V er2.0)使用说明 ID自动编号 管线子类代码即“管线类型”表中所设置的“管线子类代码”。字段名称即“管线字段”表中所设置的“字段名称”。字段值对应字段的填写内容，录入数据时，通过选择数字键录入汉字，设置时，可通过“管类”和“类别”来进行分别设置。编码 对应字段的填写内容的编码值,如果没有特别要求，此字段可不填写。代码 对应字段的填写内容的代码值,如果没有特别要求，此字段可不填写。符号此字段只有在“字段名称”中是“特征”或“附属物”时填写，管线成图程序根据所 设置的符号名称来插入管线点符号，注意所设置的符号必须在.Support SSym 目录中存在此D WG块,如果在目录中找为到对应的D WG块，则当前符号会被“成图设 置”中的“探测点符号”所替代。倾斜方式 填写“0、-r此字段是在“符号”字段内不为空时填写，表明此符号是否 有角度,例如：“出水口”，“堵头”,“变径”等在成图过程中要旋转与线的方向一致则 此字段值填写0。端点处理 填写“0、-r此字段是在“符号”字段内不为空时填写，表明此符号是否 要进行端点处理，此字段值填写0时表示要进行处理。备注注意：对于隐蔽管线点，不要设置其点代码值和点编码值(隐蔽管线点的点代码值 和点编码值在“管线成图一般设置”中设定)，该两项内容应为空。5。“图幅信息”设置，设置保存在表“图幅信息”中，如下图所示有以下几个字段:7 山东正元地下管线数据处理系统(Zyspps V er2.0)使用说明设置讼系统设置力设置所有与系统相关的参数。系统设置一般设置 界面设置 查错设置 成图设置设置内容。管线类型 O管线字段 O字段对应 O管线特征。图幅信息。测区信息图幅信息ID图幅号 1图幅名称1管线图图名左下X左下Y人13099-500-091温州市地下管线综合图309925050000023099-500-10温州市地下管线综合图3099250309925050025050050033099-500-11温州市地下管线踪合图453099-43-12温州市地下管线踪合图309925030995005007505000003099-500-05温州市地下管线综合图673099-500-06温州市地下管线综合图30995003099500500250500500管类3099-500-07温州市地下管线综合图8910113099-500-08温J怖地下管线综合图30995003099750500750500000类别3099-500-01温州市地下管线综合图3099-500-02温州市地下管线综合图309975030997505002505005003099-500-03温州市地下管线综合图123099-500-04温州市地下管线综合图30997503100000500750500000 v133100-500-13温州市地下管线综合图|保存 x退出 ID自动编号 图幅号当前图幅图幅编号，当进行管线分幅时将以此编号为文件名保存分幅后的管线图。图幅名称当前图幅图幅名称，对应于图廓模板文件中的字串“大图名”，叠加图廓时 将以此字串替代板文件中对应的字串。管线图图名 当前图幅的管线图图名，对应于图廓模板文件中的字串“管线图图名”,叠加图廓时将以此字串替代板文件中对应的字串。左下X当前图幅的左下角X坐标值。左下Y当前图幅的左下角Y坐标值。右上X当前图幅的右上角X坐标值。右上Y当前图幅的右上角Y坐标值。探测员 当前图幅的探测员名，对应于图廓模板文件中的字串“探测员：”，叠加图廓 时将以此字串替代板文件中对应的字串。测量员 当前图幅的测量员名，对应于图廓模板文件中的字串“测量员：”，叠加图廓 时将以此字串替代板文件中对应的字串。绘图员 当前图幅的绘图员名，对应于图廓模板文件中的字串“绘图员：”，叠加图廓 时将以此字串替代板文件中对应的字串。检查员 当前图幅的检查员名，对应于图廓模板文件中的字串“检查员：”，叠加图廓 时将以此字串替代板文件中对应的字串。作业单位 当前图幅的作业单位名，对应于图廓模板文件中的字串“作业单位”，叠加 图廓时将以此字串替代板文件中对应的字串。委托单位 当前图幅的委托单位名，对应于图廓模板文件中的字串“委托单位”，叠加 图廓时将以此字串替代板文件中对应的字串。8 山东正元地下管线数据处理系统（Zyspps V er2.0）使用说明 备注注意：“左下X”值和“左下Y”值必须是“图幅纵向长和“图幅横向长（见”管线成图 一般设置）的整数倍。（三）界面设置页此页所有设置保存在安装目录下的.Support UserSet.ini文件中：控件宽度：数据录入界面中标签和编辑控件的宽度。控件高度：数据录入界面中标签和编辑控件的高度。编辑控件背景：数据录入界面中编辑控件的背景色。录入界面高度：数据录入界面中录入界面高度。竖向初始值：数据录入界面中编辑控件在From窗口中的竖向初始值。横向初始值：数据录入界面中编辑控件在From窗口中的横向初始值。行间隔：数据录入界面中控件之间行间距。列间隔：数据录入界面中控件之间例间距。总列数：数据录入界面中控件的总列数。总行数：数据录入界面中控件的总行数。输出窗口高度：数据录入查错输出窗口高度。快捷窗口高度：数据录入提示窗口高度。（四）查错设置页此页所有设置保存在安装目录下的.Support UserSet.ini文件中：9 山东正元地下管线数据处理系统（Zyspps V er2.0）使用说明 点线记录重复检查：打开或关闭点线记录重复检查功能。不可为空字段检查：打开或关闭不可为空字段检查功能。固定输入项合法性检查：打开或关闭固定输入项合法性检查功能。多通（分支）检查：打开或关闭多通（分支）检查功能。变径检查：打开或关闭变径检查功能。空线检查（材质，电缆，用孔，线型）：打开或关闭空线检查（材质，电缆，用孔，线 型）功能。管线超长检查：打开或关闭管线超长检查功能。排水流向和起终点管底高程检查：打开或关闭排水流向和起终点管底高程检查功能。坐标检查：打开或关闭坐标检查功能。直通点检查：打开或关闭直通点检查功能。管线埋深检查：打开或关闭管线埋深检查功能。最大管线长度：允许的最大管线长度值（单位m）。最大管线埋深：允许的最大管线埋深值（单位m）。排水流向高差限值：允许的最大排水流向逆向差值（单位m）。排水流向落差限值：允许的最大排水流向落差值（单位m）。正向流向码：正向流向符号，如+、0、正等。负向流向码：正向流向符号，录-、1、负等。一个方向特征：所有一个方向特征值（用逗号分隔）。两个方向特征：所有两个方向特征值（用逗号分隔）。多个方向特征：所有多个方向特征值（用逗号分隔）。有特征的明显点：所有有特征的明显点的征值（用逗号分隔）。特征附属物是否可同时为空10 山东正元地下管线数据处理系统(Zyspps V er2.0)使用说明(五)成图设置页此页所有设置保存在安装目录下的.Support Support.mdb文件中：1。“一般设置”设置，设置保存在表“管线成图一般设置”中，如下图所示有以下几个字段:ID自动编号 名称程序根据此名称来设置相应设置值，注意：此字段不能编辑、添加或删除。设置值 如果没有对应的后设置值，请为空。2。“图层设置”设置，设置保存在表“管线成图图层设置”中，如下图所示有以下几个字段:11 山东正元地下管线数据处理系统(Zyspps V er2.0)使用说明设置球系统设置设置所有与系统相关的参数。系统设置一般设置 界面设置 查错设置 成图设置设置内容管线成图图层设置。一般设置。图层设置ID 12图层标识1后缀名利说明UN E 管程层名后缀|UN E 偏弃管线层名后k备注 A 1。制O线型设置3空沟管线层June1空沟管线层名后缀O字体设置4管线点符号块层Jfoint首线点符号块层名后瞬5管线点符号块附加线层JAN N EX E管线点符号块附加线层名JO注记设置。图廊设置67排水流向符号块层 管线点图上点号层一T EX T 1 T EX T科咏流向符号块层名后缀 管蹒点图上点号层名后缀89管线扯旗标注层MARK2CQ管线专亚标注层名后辍:管线扯旗标注层钉1011剖面位置箭头层 剖面号层D MD M剖面位置箭头层名 剖闻号层名12局部放大图图植、图号层ZHMARK局部放大图图框、图号层;13管线序号管段序号临时标i：|保存X退出 ID自动编号 图层标识 程序根据此标识名称来找到相应的图层后缀名称，注意：此字段不能编 辑、添加或删除。后缀名称与图层标识相对应的图层后缀名称，如果没有对应的后缀名称，请为空。举例：Ex.1如某地规定管线层的层名为管线代码+LIN E,则第一行后缀名称栏改为 LIN EEx.2如某地规定管线扯旗标注层名为FLAG,则第九行后缀名称栏改为FLAG说明：对于第五行，如果管线点没有附加线，则第五行后缀名称栏不填为空。3。“线型设置”设置，设置保存在表“管线成图线型设置”中，如下图所示有以下几个字段:12 山东正元地下管线数据处理系统(Zyspps V er2.0)使用说明 ID自动编号 线型标识程序根据此标识名称来找到相应的线型名称，注意：此字段不能编辑、添加或删除。线型名与此标识相对应的线型名，如果没有对应的线型名，请为空。线型码 与此标识相对应的线型码，如果没有对应的线型码，请为空。备注说明：所有与线型名对应的线型均在.support zyspps.1 in 中定义。4。“字体设置”设置，设置保存在表“管线成图字体设置”中，如下图所示有以下几个字段:13 山东正元地下管线数据处理系统(Zyspps V er2.0)使用说明 ID自动编号 字体标识 程序根据此标识名称来找到相应的字体相关信息，注意：此字段不能编 辑、添加或删除。样式名 与此标识相对应的字体样式名，如果没有对应的字体样式名，请为空。字体名 与此标识相对应的字体字体名，如果没有对应的字体字体名，请为空。字高 与此标识相对应的字体字高，如果没有对应的字体字高，请为空。字宽与此标识相对应的字体字宽，如果没有对应的字体字宽，请为空。备注说明：所有与字体名对应的字体都必须是系统已经安装的字体或为AutoCad系统Font目录 已有字体。字高和字宽为1：1 000图幅为标准，如1:500图幅字高设置为3.0则实际 字高为 3.0X 0.5=1.5。5。“注记设置”设置，设置保存在表“管线成图注记设置”中，如下图所示有以下几个字段:14 山东正元地下管线数据处理系统(Zyspps V er2.0)使用说明设置泳系统设置恃设置所有与系统相关的参数。系统设置一般设置界面设置查错设置成图设置设置内容O 一般设置O图层设置。线型设置 O字体设置。注记设置。图廊设置I所有管线痫管线成图注记没置，注纪类型 一 I管线;:可鼠吃“+管尔委 12 恍水类代码 g,YS,峪氐3燃气类代码RQ.RQ4 电力类代码 D L,D L,LD,X H-小类代码函质1管径.FI1；小类代 小类代码,材质,“”+管小类代 小类代码，埋设类型.EQUa小类代1通信类代同D X,D X,HT,JT,YD,LT,T T,小类代码，埋设类型.EQU?小类代6 性,至代码 RL,ZQ,RS7 工业类代码 G FG,SG,0G8综合类代码瓯力厂9人防类代码小类代码,材质,D N“甲管小类代 小类代码,材质,“+管小类代 小类代码，材质:管径米1,保存X退出 ID自动编号 管线大类程序根据此管线大类名称找到相应的管线代码，注意：此字段不能编辑、添加或删除。所在管线代码 与此管线大类相对应的所有管线代码(第一个为大类代码，接后的 所有子类代码，代码与代码之间用逗号分隔)，如果没有对应的管线代码，请为空。管线专业注记类型与此管线大类相对应的管线专业注记类型，如果没有对应的管 线专业注记类型，请为空。管线综合注记类型与此管线大类相对应的管线综合注记类型，如果没有对应的管 线综合注记类型，请为空。管线扯旗注记类型与此管线大类相对应的管线扯旗注记类型，如果没有对应的管 线扯旗注记类型，请为空。备注说明：在注记类型栏中,其中“大类代码”、“小类代码”、“大类名称”、“小类名称”、“FIN D”、“EQUAL”为关键词，为关键符号。注记项 与注记项之间是逗号分隔，记项内非字段名用关键符号“”引起来，每一注记项都可 用任意多个关键符号“+”进行相加组合而成。举例：Ex.1如果通讯类WT管类专业注记类型设置值此为：小类代码，管线材料管线材 料.EQUAL。)=空管？管线材料，埋设方式，管径断面管径断面.FIN D(X)=管 径断面？+管径断面，电缆条数，总孔数总孔数.EQUAL。)=?总孔数+孔 其相应大类代码为D X、小类代码为叫丁、大类名称为电信、小类名称为网 通、管线材料为(为空材料)、埋设方式为管块、管径断面为400X300、电缆15 山东正元地下管线数据处理系统(Zyspps V er2.0)使用说明条数为、总孔数为4,则得到的相应标注字串为WT空管 管块400X 300 4孔”。Ex.2如果通讯类WT管类专业注记类型设置值此为：大类名称，管线材料管线材 料.EQUAL。)=空管？管线材料，埋设方式，管径断面管径断面.FIN D(X)=管 径断面？+管径断面，电缆条数，总孔数总孔数.EQUAL。)=?总孔数+孔 其相应大类代码为D X、小类代码为WT、大类名称为电信、小类名称为网 通、管线材料为铜、埋设方式为管埋、管径断面为100、电缆条数为2、总 孔数为，则得到的相应标注字串为电信 铜 管埋 100 26。“图廓设置”设置，设置保存在表“管线成图图廓设置”中，如下图所示有以下几个字段:ID自动编号 名称 程序根据此名称得到相关图廓设置信息，注意：此字段不能编辑、添加或删 除。设置值 与此名称相对应的图廓设置信息，如果没有对应的图廓设置信息，请为空。备注说明：1)图廓以模板文件形式存放在.Support SSym目录下，图廓叠加时将自动根据 当前比例尺选择图廓文件名。2)如果有当前模板文件中能找到“设置值”中的字符串，则此字符串会被“图幅信息”表的当前图幅的相关字串所替代。3)当“接边表命名方式”的设置值为“0”时，表示图廓左上角接边表以下角坐标命名，为“1”时，表示图廓左上角接边表以图幅号命名，为“2”时，表示图廓左上角接边 表图幅名称命名，缺省方式为0方式。16 山东正元地下管线数据处理系统(Zyspps V er2.0)使用说明四、数据录入在开始录入物探数据之前，请先对用户设置文件.Support Userset.ini中段点库-物探库字段对应设置和段线库-物探库字段对应设置中的内容进行字段对应设置，程 度将根据此对应关系把物探数据分离成点、线数据，如果当前点、线字段没有对应物探库字 段，请填写空值，仅保留等号前的部份。注意：当在系统支持文件.Support Support.mdb中表“管线字段”增加删除记录或改变字段 名称，用户设置文件.Support Userset.ini中段点库-物探库字段对应设置和段线 库-物探库字段对应设置中的内容将会丢失，此时必须重新设置这两个段中的内容。()打开Aut o CAD2006进入数据处理系统主界面如下口值目奖宝勾望管困|0。晒嘀口0 闻淮澹|皿*r%出处迎羽中。出口人”口口厂厂区-ByLayer V-ByLayer v操作工具文件设置数据处理管线成图视图关于数据处理回口将用把赭7N3咨 图数据导入 数据导出 数据查错 交差分析 合并数据 库点库坐标 补充数据分幅 数据统计 数据报表地下管线数据处理系统程序设计：刘志华EMail:Zyspps163.co mCo pyiiglit 2004-2006版权所有请勿拷贝！All right reserved.话点击帮助获取更多信息.管线成图数据输出I者种I工具统讨查询 数据更新管线标注管线编辑X1模型，曲逅幅图I l|DQ“inq 2.dwq fZyspps Ver2.0 5.9513,1128.4282,0.0000捕捉栅格正交极轴对象捕捉对象追踪DYN线宽17 山东正元地下管线数据处理系统（Zyspps V er2.0）使用说明（二）新建测区数据库在操作工具菜单栏中点击“文件”，打开“文件”下拉菜单如下图，点击“新建测区数据库”,即可新建一个内容为空的mdb数据库。（三）打开测区数据库在操作工具菜单栏中点击“文件”，打开“文件”下拉菜单如下图，点击“打开测区数据 库”，即可打开一个现有的mdb数据库。18 山东正元地下管线数据处理系统(Zyspps V er2.0)使用说明(四)新建管种如果已经打开或新建测区数据库，在操作工具菜单栏中点击“文件”，打开“文件”下拉 菜单如下图，点击“新建管种”19 山东正元地下管线数据处理系统(Zyspps V er2.0)使用说明将打开如下对话框:在下拉框中选定要新建的管类代码，点击“确定”。(五)打开管种录入窗口如果已经打开或新建测区数据库，在管种工具栏中数据录入窗口内双击管类代码,即可打开对应管类数据录入界面：直接分离点线式数据录入界面如下图所示：20 山东正元地下管线数据处理系统(Zyspps V er2.0)使用说明物探库分离点线式数据录入界面如下图所示:数据录入和编辑方法1.数据录入快捷键：物探数据录入窗口：数字键(1.2.3.)一选择；以键一记录定位；EN T ER键一下一输 入项；CT RL+T键-上一输入项；+键一记录保存.点线数据录入窗口：数字键(1.2.3.)一选择；F1一字段隔空复制；F2一字段连续复制；F3一字段递加连续复制；F4一加空记录；F5记录复制；F8一加管线代码；CT RL+D一记 录删除；CT RL+R撤消删除；CT RL+F一记录查找；CT RL+Z完全删除.2.物探点号查找与定位：在“线数据录入窗口“中按下CT RL+F,弹出“查找物探点号”对话框，在对话框输入要 查找的物探点号后点击“确定”，如果点表中存在当前要查找的物探点号，“点数据录入窗 口”中将自动跳至该物探点号对应的记录行，记录查找列表中将列出所有找到的线记录条 目，在对应线记录条目上双击两下，“线数据录入窗口”中将跳至对应线记录，如下图所示：21山东正元地下管线数据处理系统(Zyspps V er2.0)使用说明3.特定字段查找、定位和替换：在表格形式录入界面中按右键弹出下拉菜单后点击“查找替换”，如下图所示:!下管线数据处理系统-J S|dwiai&。制气。，或豳龄。飞如卷器 中。用e+-7aurrmII.I PQ晦 口。彩 松 口8丹梦“x|-ByUyer|-ByL 婚 er 寸|即：数寤录入 Q 饮用水US)雨污合流笫:煤气Q)供电(GD)交遇信号an：电力通羽a)T 中国电信8X 中国联通8T 中国移动aD 中国铁通ar 中国网通6T 瞄控信号OK 有线电视(TV起点物探点W材质V备注终点物探点号管建机悬单位代观林购类型特征囱1通建权属单位代碍时属物埋设类型起点理深建设年代终点援深道路会代码位1点标准代码点符号旋转角|图幅号0.000 544038000.000 544038003.501 54403800|道路名代码 124016 124016 124018D A国画掇!4.多文档录入界面:22 山东正元地下管线数据处理系统（Zyspps V er2.0）使用说明5m地下管线数据处理系统 图回国|文件（）编辑口 设置6）工具 查看9 窗口 裕助国）M邑里出/C 特口叱我国副1QL0 飞如四生中OJ 1G七W口口厂厂洛|话|j Q01的口。彩念 ByLayer v|ByLayer|ByLayer-IV1UUI!TS 1224J S 123S eJ iES wGLT100eJ S 122C0181US 1182El决珥定囱U町用点，初人比例因己（立 或nXF）,或者全部（A）/中心（C）/动态（D）/范困（E）/上一个（P）/比例（S）/窗口”）/对象（0）实时）：命令ZyS pps Ver2.0 38207.9352,54367.8498,0 0000捕捉栅格商极轴对象播捉对象追踪DYN线宽底（六）图库联动图形点线录入方式先在主菜单栏中点击管线编辑管线绘制打开管线绘制工具条，如下图所示:如果当前数据库已经打开并且数据中存在要绘制的管种表，则在“管线绘制”工具栏点击对 应管线点符号打开管线点绘制对话框：23 山东正元地下管线数据处理系统(Zyspps V er2.0)使用说明在修改管线点相关属性后点取管线点插入位置，则图面上将绘制一个管点，同时数据库 对应管类点表中会自动添加上此点对应的记录。在“管线绘制”工具栏点击“管线段”打开管线绘制对话框：在修改管线段相关属性后点取起始管线点和终止管线点，则图面上将绘制一条管线段,同时数据库对应管类线表中会自动添加上此管段对应的记录。(七)点坐标数据录入和修改如果已经打开或新建测区数据库，在管种浏览窗口内双击“测量库”，即可打开点坐标数据 录入界面，如下图所示：24 山东正元地下管线数据处理系统(Zyspps V er2.0)使用说明五、数据查错在操作工具菜单栏中点击“数据处理”，打开“数据处理”下拉菜单如下图，点击“数据查错”:将打开如下对话框：25山东正元地下管线数据处理系统(Zyspps V er2.0)使用说明:操作工具:文件设置:数据处理管线成图=关于成图编辑序和工具输出 JEH合口渣二境篆国廉域R 如&配+0 E1)+7 口口 F厂*|X 1 1)A .dwq/正在重生成模型。I命令：ZyS pps Ver2.0-7262.9252,-1708.1921,0.0000捕捉栅格正交极轴对象捕捉|对象追踪画线宽画按“确定”后将对选定的管类进行查错，查错的项目与内容具体请查阅“系统设置”中的“查 错设置”。错误内容同时输出到窗口“查错输出”中如下图所示：查错给出b 12002 昔误20。3 昔误3013 昔误3013 昔误3002 昔误3002 昔误3004 首误3004名名名名名名名名RL_IJNEJ RL_LINE RL_P0IBT RL_P0IBT RL_poiirr RL_P0INT RL_LIHE RL_UHE记冢亏:记皋号:记录号 记录导 记录号 记录号记录号:记录号：L164J164:ES255代的格式储反.,X-J连接点号:RS253代码格式错误.120字段:物探点号=RS39该点为隐蔽多通点,在相同管径方向上埋深不可变,请检查.【121】字段:物探点号=RS4Q该点为隐蔽多通点,在相同管径方向上埋深不可变,请检查.202字段:物探点号=RS170该点为孤立点,请检查.203字段:物探点号=的171该点为孤立点,话检查190起点:起始物号=RS13联向:终止物号=貂15长度:102.73 间距离超长，语检查.【91】起点:起始物号=胭14联向:终止物号=必16 长度:102.14S)间距离超长，语检查.提示：1.如果当前错误行对应的管种录入界面已经打开，则在错误行上双击两下，即可 跳至点线表中对应的记录行(快速错误记录定位)。如果当前管线图已经打开，在错误行上双击两下，则管线图可跳至对应的管线点或管线 段。2.无坐标的点的错误信息保存在.Error数据库名+管类代码+无坐标点.err 中。六、管线成图在数据录入和数据查错完成后，就可以对管线进行“管线成图”处理了，在此之前，必 须将坐标信息添加到当前数据库所有管类的点表中。(-)补充点库坐标数据26 山东正元地下管线数据处理系统(Zyspps V er2.0)使用说明在AutoCad主菜单栏中点击“数据处理”，打开“数据处理”下拉菜单如下图，点击“补充点 库坐标数据”。打开如下对话框：说明：1.选择“追加”坐标导入方式时，如果在测量库中有当前物探点号的坐标信息，且点 库中对应物探点号的坐标信息X,Y、Z任意有一项为空时，则当前点库中坐标 信息将被测量库中对应点号的坐标信息替代。2.当选择“替换”坐标导入方式时，无论当前物探点号是否已有坐标信息，只要在测 量库能找到对应点号的坐标信息，则当前点库中坐标信息将被测量库中对应点 号的坐标信息替代。3.如果在测量库中同一物探点号对应有多条记录时，点库中导入的坐标将是测量 库中ID号最大的那条记录中的坐标信息。生成管线图在AutoCad主菜单栏中点击“管线成图”，打开“管线成图”下拉菜单如下图，点击“生成管 线图打开如下对话框：27山东正元地下管线数据处理系统(Zyspps V er2.0)使用说明管线图生成方法：lo选定要生成的管线种类，如下图所示:管线成图.区I3生成管线图由当前数据库自动生成指定管类的二维或三维管线图。史管类|图幅三查询方式|话选择成图管种存在的首类 选定的首类EJmE l kJKJSLT定 确 y出 退 X2。选定要生成的图幅，如下图所示:28 山东正元地下管线数据处理系统(Zyspps V er2.0)使用说明管线成图.3生成管线图由当前数据库自动生成指定管类的二维或三维管线图。史管类 图幅|史查询/方式话选择生成图幅 存在的图幅53603700536038005440370054403800 吟选定的图幅O全部图幅ra m m范围选择选定图幅,确定X退出说明：1)”存在的图幅”列表来源于系统设置文件.Support Support.mdb表“图幅信 息”中。2)当“选定的图幅”列表框为空时或选定图幅数大于等于5时或“范围选择”选定为“全部图幅”时表示成图范围为当前全部数据库中所有记录。3。选定SQL查询条件，如下图所示：29 山东正元地下管线数据处理系统（Zyspps V er2.0）使用说明说明：1）点表SQL查询和线表SQL查询字段和内容在系统设置文件.Sup
