使用EzCad2 Manual CN用户使用手册.pdf

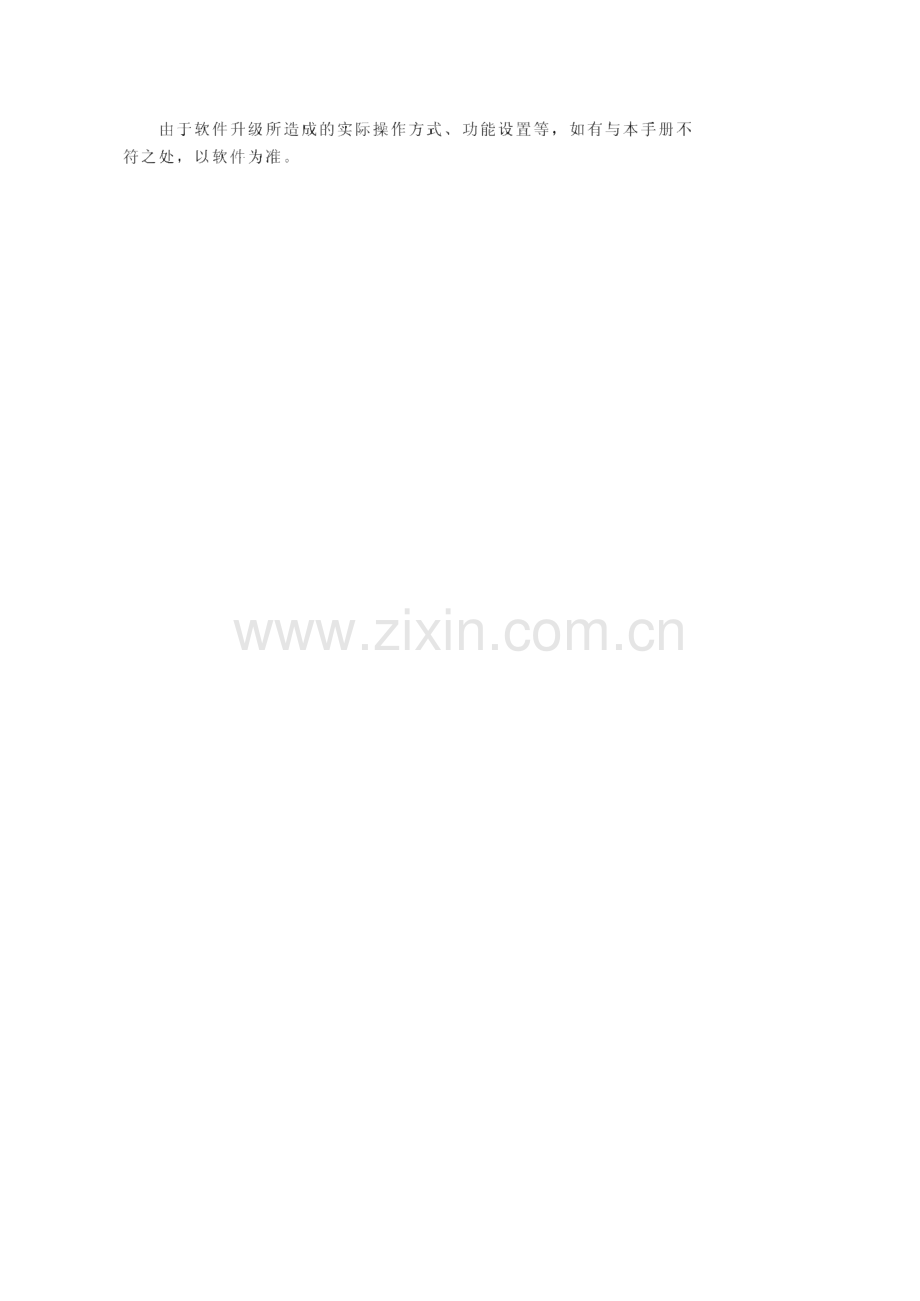

EzCad2用户使用手册EzCad2 Client Use handBook由于软件升级所造成的实际操作方式、功能设置等，如有与本手册不 符之处，以软件为准。EzCad用户使用手册目录第一章概述.11.1 EzCad2软件简介.11.1.1 软件安装.11.1.2 软件功能.11.1.3 界面说明.21.2 本手册说明.31.2.1 内容安排.31.2.2 其他声明.3第二章文件菜单.42.1 新建(N).42.2 打开(O).52.3 保存(S),另存为(A).62.4 打印.72.5 获取扫描图像(m).72.6 系统参数(P).72.6.1 常规.82.6.2 颜色.92.6.3 工作空间.92.6.4 自动备份.92.6.5 移动旋转.102.6.6 插件管理器.112.6.7 语言/Language.112.7 最近文件.112.8 退出(X).122.9 对象列表.122.10 对象属性栏.12第三章编辑.153.1 撤消(U)/恢复(R).153.2 剪切(T)/复制(C)/粘贴(P).153.3 组合/分离组合.163.4 群组/分离群组.163.5 填充.16I版权所有EzCad用户使用手册3.6 转为曲线.20第四章绘制菜单.214.1 点(D).214.2 曲线.224.3 矩形.234.4 圆.234.5 椭圆.244.6 多边形.254.7 文字.254.7.1 文字字体参数.254.7.2 曲线排文本参数.274.7.3 条形码字体参数.314.7.4 变量文本.364.8 位图.464.9 矢量文件.514.10 延时器.524.11 输入口.534.12 输出 口.534.13 直线.544.14 图形选取.544.15 节点编辑.56第五章修改菜单.595.1 变换.595.1.1 移动.595.1.2 旋转.605.1.3 镜像.615.1.4 缩放.615.1.5 倾斜.625.2 造形.635.3 曲线编辑.645/对齐.64第六章查看菜单.696.1 观察.696.2 标尺，网格点，辅助线.70版权所有EzCad用户使用手册6.3 捕捉网格.706.4 捕捉辅助线.706.5 捕捉对象.706.5 系统工具栏、视图工具栏、绘制工具栏、状态栏、对象列表栏、对象属性栏.71第七章帮助.727.1 关于 EzCad(A).72第八章加工.738.1 笔列表.738.2 加I：参数库.748.3 加工对话框.808.4 设备参数.818.4.1 区域参数.818.4.2 激光参数.838.4.3 端口参数.85III版权所有EzCad用户使用手册第一章概述1.1 EzCad2软件简介1.1.1 软件安装EzCad2软件运行需要硬件为计算机主频在300MHz以上，内存64M 以上，硬盘10G以上。软件要求为 Microsof t Windows操作系统(98SE/2000/XP)o本手册之后的全部说明均默认为Microsof t Windows操 作系统。EzCad2软件安装非常简单，用户只需要把安装光盘中的EzCad2.0目 录直接考被到硬盘中即可，然后双击运行安装后的EzCad2.0目录下的 Ezcad2.exe 文件。如果没有正确安装软件加密狗，则软件启动时会提示用户系统无法找 到加密狗将进入演示模式，在演示模式用户只能对软件进行评估而无法进 行加工和存储文件。1.1.2 软件功能本软件具有以下主要功能：自由设计所要加工的图形图案 支持TrueTy pe字体，单线字体(JSF),点阵字体(DMF),一维 条形码和DataMatrixdeng等二维条形码 灵活的变量文本处理，加工过程中实时改变文字，可以直接动态读 写文本文件和Excel文件。强大的节点编辑功能和图形编辑功能，可进行曲线焊接，裁减和 求交运算 支持多达256支笔，可以为不同对象设置不同的加工参数 兼容常用图像格式(bmp,jpg,gif,tga,png,tif等)兼容常用的矢量图形(ai,dxf,dst,plt等)1版权所有EzCad用户使用手册常用的图像处理功能（灰度转换，黑白图转换，网点处理等），可 以进行256级灰度图片加工 强大的填充功能，支持环形填充 多种控制对象，用户可以自由控制系统与外部设备交互 开放的多语言支持功能，可以轻松支持世界各国语言1.1.3界面说明 启动界面开始运行程序时，显示启动界面（图1-1）,程序在后台进行初始化操 作。EZCAD2.0图i-i软件启动界面 主界面（图1-2）2版权所有EzCad用户使用手册E|EzCad2.0.0-无标35对象列表互看9激光g衲助和笔号蒯包开/关人频率gu)I 3对象属性栏加工控制栏r 连续加工零件 r仁选择加工总数状态栏R|00 00:0000 00:00Q脉冷宽徽杪）I|开始殛时瞋杪）|一 结束延时（砂）|2d拐角延时谶秒）|3:视工事栏“YAG没有对象祓选取60T-52.403 网格:关 浦殛关对象关图1-2 EzCad2主界面1.2本手册说明1.2.1 内容安排本手册将按照主界面内菜单栏的顺序介绍EzCad软件的使用方法。包 括“文件”“编辑”“绘制”“修改”“查看”“帮助”共6个主菜单。1.2.2 其他声明本文所涉及的其他产品和公司名称可能是各自相应所有者的商标。3版权所有EzCad用户使用手册第二章文件菜单“文件”菜单实现一般的文件操作，如新建、打开、保存文件、从Twain 设备输入图像等功能。见图2-1。文件更）编辑圾）绘制也）新建国)Ctrl+N打开(Q).Ctrl+O打印也）Ctrl+P获取扫描图象（SL）.系统参数国）1 1.ez2退出QD图2-1文件菜单2.1 新建（区）“新建”子菜单用于新建一个空白工作空间以供作图，其快捷键为 Ctrl+N。选择“新建”子菜单时一，软件将会关闭您当前正在编辑的文件，同时建立一个新的文件。如果您当前正在编辑的文件没有保存，则软件会 提示您是否保存该文件。“新建”子菜单对应的工具栏图标为。点击该图标可以实现同样 的操作。当您将鼠标指针移动到工具栏中新建图标并稍微停顿后，系统将会出 现一条提示信息，简单说明该图标的功能，同时在主界面窗口下方状态栏 上将会显示该功能稍详细的解释。如果您将鼠标指针移动到菜单栏中的“新 建”子菜单上，则只会在状态栏出现详细解释，提示信息不会出现。带下划线的N表示按键盘上的字母N也可以实现该操作。后同。2 Ctrl+N表示在按下Ctrl键不放的同时再按下字母N。后同。4版权所有EzCad用户使用手册提示：EzCad2软件中所有的工具栏图标都具有提示信息以及状态栏显 示详细信息的功能。同时，每一个工具栏图标都会对应于某一项菜单项，两者实现同样的功能。本手册在以后的章节内容中将不再说明。2.2 打开(Q)“打开”子菜单用于打开一个保存在硬盘上的.ezd文件，其快捷键为 Ctrl+Oo当选择“打开”子菜单时，系统将会出现一个打开文件的对话框(图2-2),要求您选择需要打开的文件。当您选择了一个有效的ezd文件 后，该对话框下方将显示该文件的预览图形(本功能需要您在保存该文件 时同时保存了预览图形)。打开搜寻。geacad 三|回/宜后国t t s SNM FilFonLallpluBS _Jm 回Autosave.ezd文件名:(Autosave,ezd 打开(Q)|文件类型(X)：|EzCad V1.0文件(*.ezd)三|取消P显示预览图片图2-2打开对话框5版权所有EzCad用户使用手册“打开”子菜单对应的工具栏图标为口。您不能使用“打开”子菜单来打开不符合.ezd文件格式的文件。2.3 保存()，另存为(A)“保存”子菜单以当前的文件名保存正在绘制的图形，“另存为”子菜 单用来将当前绘制的图形保存为另外一个文件名。两者都实现保存文件的 功能。保存为a凶保存在 d)：1EXAMPLES 三|，包台回_J dstfiles21 USERFILTER 到 baby 国Bmp 到 bmptest,Csb_dxV-)d一 1了4line2 t t s s e e t t回 TestLine亘后出师表阿坡雕样版 目前出师表 回前出师表一单线 亘)无标题文件名如:画保存类型矍)：|EzCad VI,0 5：(*.ezd)“保存预览图片输出方式0输出全部对象输出选取对象保存)取消图2-3保存如果当前文件已经有了文件名，则“保存”命令以该文件名保存当前 绘制的图形，否则将弹出文件对话框(图2-3),要求您选择保存文件的路 径以及提供文件名。无论当前文件是否有文件名，“另存为”命令都会弹出包回回回回回36版权所有EzCad用户使用手册文件对话框，要求您提供新的文件名以供保存，此时，旧的文件不会被覆 盖。如果您选择了“保存预览图片”，则在打开该文件时，您将可以预览该 文件的图形。“保存”菜单对应的工具栏图标为图。2.4 打印打印当前绘制图形。2.5 获取扫描图像（立）“获取扫描图像”子 菜单用于从Twain设备中 读取图像。选择该命令后，会弹出如图2-4所示对话 框，要求选择Twain设备（所列出的设备是在您的 电脑上已经安装过的合法 的Twain程序）。当选定了 Twain设备后，系统会出图2-4获取扫描图像现对应的Twain图像处理对话框，您可以选择对应的图像输入。（该对话框 根据设备不同而有所不同，请参照相应的设备操作说明）2.6 系统参数（R）“系统参数”子菜单用于进行系统参数的设置。对应的工具栏图标为 濡。您可以使用该命令来设置程序运行时的一些特性，包括显示，保存，语言等。选择“系统参数”命令，弹出如图2-7所示的对话框。在该对话框中，7版权所有EzCad用户使用手册您可以设置软件所使用的单位类型，所显示的颜色，工作空间相关参数，自动备份时间，显示的语言等多种参数。2.6.1 常规在常规参数中，主要设置一些通用的参数。单位类型指软件在显示坐标、距离等数据时所使用的单位类型。可选 项为毫米和英寸。水平/垂直粘贴偏移：指定了当您使用复制/粘贴功能时，新生成的对 象(被粘贴的对象)相对于其原先的位置的偏移量。网格：是否显示视图网格。网格间距：网格线之间的距离。使能标刻互斥量(EZCAD2MUTEX_MARKING)：如果使用该选项，EZCAD会仓ij建一个内核互斥对象EZCAD2MUTEX_MARKI NG0在开始2-5系统参数对话框打标时，EZCAD等待第三方程序将该互斥量变为“有信号”状态才开始 8版权所有EzCad用户使用手册打标；打标完成后，EZCAD将该互斥量变为“无信号”状态。此功能用 于EZCAD2与其他程序同步加工。当Ezcad启动时，运行程序：当Ezcad关闭时，运行程序：用于启动第三方提供的可执行程序已 实现某些关联操作。2.6.2颜色设置背景、工作空间、辅助线、改相应的颜色。如图2-6所示。背景工作空间辅助线网格网格等元素的颜色。双击颜色条可更V显示工作空间r圆形工作空间r显示中心十字线左下角X 卜50?00 亳米Y 卜50：00 亳米尺寸宽度|ioo.00 亳米高度|100.00 亳米图2-6颜色设置2-7工作空间设置2.6.3 工作空间设置工作空间的属性，包括工作空间的大小以及位置。如图2-7所示。工作空间指主界面中的矩形框部分。该矩形框对应实际设备的有效工 作区域，在该矩形框内绘制的所有图形，实际加工时都会被加工。矩形框 外的图形由于尺寸限制，将有可能不会被加工。2.6.4 自动备份设定EzCad软件自动备份的时间间隔，以1分钟为基本单位。自动备9版权所有EzCad用户使用手册份的文件保存在主目录下的AutoSave.Ezd文件中。如图2-8所示。迹盘微调距离 Too-亳米大调整比例 110.00旋转角度|15.00 度*每10 分钟，自动备份每过指定时间间隔将当前数据保存到 EzCa序目录下的AutoSave.EzdiC件中。图2-9移动旋转设置对话框图2-8自动备份对话框2.6.5 移动旋转如图2-9所示。微调距离：指当使用键盘的方向键移动图形时，每次按键盘所选对象 的移动的距离。大调整比例：指当使用键盘的方向键移动图形时一，如果同时按shif t 键时，每次按键盘所选对象的移动的距离等于微调距离*大调整比例。旋转角度:指当使用键盘的方向键移动图形时，如果同时按Ctrl键时，每次按键盘所选对象的旋转的角度。回原点方式：指当用户执行选取命令中的回原点时把被选取对象的哪 一个位置放置到原点。10版权所有EzCad用户使用手册2.6.6 插件管理器显示当前您的电脑上已经安装的EzCad软件插件。您可以设置每一个 插件是否使用。按空格键或双击插件名称改变使用状态，如图2-10所示。在这里所作的修改要在下一次启动EzCad时才能够生效。此次改动在下次启动EzC说才会有效图2-10插件管理对话框2.6.7 语言/Language显示当前您的电脑上已经安装的语 言包。您可以在这里修改EzCad软件所 使用的界面语言。在这里所做的选择要 在下一次启动软件时才能生效。如图 2-11所示。|Chinese(Simpli i ed)一简体中立Chinese图2-11语言选择对话框2.7 最近文件在“系统参数”菜单之后，列出了用户最近所打开过的文件，列出的 文件条数最大为10。如果该软件从来没有打开/保存过任何ezd文件，则不 会有文件列出，该菜单项不可用.11版权所有EzCad用户使用手册2.8 退出(X)退出EzCad软件。如果您有未保存的文件,系统将会提示您是否进行保存。2.9 对象列表在EzCad左边是对象列表，如图2-12所示。在加工时，系统会按顺序执行列表中的对象。用户可以在列表中选择对象直接拖动排列顺序。用户也可以双击对象列表中的对象名 称来给对象重新命名。2.10 对象属性栏在EzCad左边是对象属性栏，如图2-13所示。文件9 编辑 绘制也）12版权所有EzCad用户使用手册位置X：表示当前被选择对象的坐 下角X坐标。位置Y:表示当前被选择对象的坐 下角Y坐标。位置Z:表示当前被选择对象的Z坐 标。尺寸X:表示当前被选择对象的宽 度。尺寸Y:表示当前被选择对象的高 度。9:表示锁定当前长宽比。如果用 户更改XY尺寸，系统则保证新尺寸的 长宽比不变。位置 尺寸X 卜24.848|29.626 囿Y|17,043|26.440 Jz|5-曲阵列|输入端口|应用（圆角程度r全部边角周形图2-13对象属性栏13版权所有EzCad用户使用手册：坐标信息位置X、位置Y 对应于对象哪一点的坐标。用户点击 此按钮后弹出对话框要求用户选择位 置坐标的基准。陈列叶力：复制当前对象到指定位 置。图2-14所示是阵列数目 X=3,Y=2时的对象情况。图2-15所示是阵列数目 X=2,Y=3时的对象情况。增量：指用户指定的行间距和列 间距。表示阵列方向为横排优先11昌表示阵列方向为竖排优先 吞I表示阵列为单方向阵列 二I表示阵列为双方向阵列图2-14 X=3 Y=2时的阵列图2-15 X=2Y=3时的阵列I O控制条件：表示当加工到当前对象时，系统先读输入口，比较当前 输入口的值是否与当前2控制条件的值相等。如果相等则加工当前对象，如果不相等则不加工当前对象，跳过当前对象加工下一个对象。灰色表示不能选取，该口在控 制卡上没有开放；注意：给人端口10控制条件PO p 1 7 2-3 厂4 厂5 r 6,表示端口输入为高电平确定位）取消（）F表示端口输入为低电平 表示端口输入为无效软件所有输入口状态均为此定义,r 8厂9厂10图2-16输入端口以下不再说明。14版权所有EzCad用户使用手册第三章编辑“编辑”菜单实现图形的编辑操作。见图3-loi辑更）撤消选取 Ctrl+Z剪切在）Ctrl+X复制位）Ctrl+C粘贴（P）Ctrl+V蛆合 Ctrl+L分离组合Ctrl+K群组 Ctrl+G埴充 Ctrl+H转为曲线Ctrl+Q图3-1编辑菜单3.1 撤消）/恢复但）在进行图形编辑操作时，如果对当前的操作不满意，可以使用“撤销”取消当前的操作，回到上一次操作的状态；撤销当前操作之后，可以使用“恢复”功能还原被取消的操作。这是进行编辑工作最常用的功能之一。“撤销”菜单对应的工具栏图标为G,“恢复”菜单对应的工具栏图 标为 Q。与大多数软件相同，这两种操作都具有快捷键Ctrl+Z和Ctrl+Yo3.2 剪切（工）/复制（Q）/粘贴化）“剪切”将选择的图形对象删除，并拷贝到系统剪贴板中，然后用“粘 贴”功能将剪贴板中的图形对象拷贝到当前图形中。“复制”将选择的图形 15版权所有EzCad用户使用手册对象拷贝到系统剪贴板中同时保留原有图形对象。“剪切”、“复制”、“粘贴”对应的快捷键为Ctrl+X,Ctrl+C,Ctrl+Vo3.3 组合/分离组合“组合”将选择的对象所有曲线去除原对象的属性，组合在一起作为一 个新的曲线组合，这个组合的图形对象与其他图形对象一样可以被选择、复制、粘贴，可以设置对象属性。“分离组合”则将组合对象还原成一条条单独的曲线对象。“组合”菜单对应的工具栏图标为%：，“分离组合”菜单对应的工具栏图标为的:。“组合”、“分离组合”对应的快捷键为Ctrl+L,Ctrl+Ko3.4 群组/分离群组“群组”将选择的图形对象保留原有属性，组合在一起作为一个新的图 形对象。这个组合的图形对象与其他图形对象一样可以被选择、复制、粘 贴，可以设置对象属性。“分离群组”则将群组的对象还原成集合之前的状态。“群组”菜单对应的工具栏图标为：“分离群组”菜单对应的工具栏图标为堂。“群组”、“分离群组”对应的快捷键为Ctrl+G,Ctrl+Uo3.5 填充填充可以对指定的图形进行填充操作。被填充的图形必须是闭合的曲16版权所有EzCad用户使用手册线。如果您选择了多个对象进行填充，那么这些对象可以互相嵌套，或者 互不相干，但任何两个对象不能有相交部分。如图5-11所示。（左图可以填充，右图两个矩形相交，填充结果可能不是所预期的结果）“填充”菜单对应的工具栏图标为付L选择填充后将弹出填充对话框，如图3-3所示。使能轮廓：表示 是否显示和标刻原有 图形的轮廓.填充1和填充2:是指可以同时有两套 互不相关的填充参数 进行填充运算。使能：是否允许 当前填充参数有效。对象整体计算:是一个优化的选项，如果选择了该选项，那么在进行填充计算 时将把所有不互相包 含的对象作为一个整 体进行计算，这样在图3-3填充对话框17版权所有EzCad用户使用手册 某些情况下会提高加工的速度。（如果选择了该选项，可能会造成电脑运算 速度的降低），否则每个独立的区域会分开来计算。填充类型：单向填充：填充线总是从左向右进行填充。双向填充：填充线先是从左向右进行填充，然后从右向左进行填充，其余循环填充。画环形填充：填充线是对象轮廓由外向里循环偏移填充。图3-4填充类型（左图为单向或双向直线填充，右图为环形填充）18版权所有EzCad用户使用手册填充角度:指填充线与X轴的夹角，如图3-5所示为填充角度为45度时 的填充图形。填充线间距:指填充线相邻的线与 线之间的距离。填充线边距:指所有填充计算时，填 充线与轮廓对象的距离。如图3-6所示 为填充边距的示例填充图形。图3-5填充角度为45度一=三=图3-6填充间距示例（左图为填充间距为0的填充图形，右图为填充间距为0.5的填充图形）绕边走一次:指在填充计算完后,绕填充线外围增加一个轮廓图形。如 图3-7所示为绕边一次的示例填充图形。开始偏移距离:指第一条填充线与边界的距离。结束偏移距离:指最后一条填充线与边界的距离。如图3-8所示为开始偏移距离的示例填充图形。19版权所有EzCad用户使用手册图3-7绕边一次不例（左图为没有绕边一次的填充图形，右图为绕边一次的填充图形）图3-8偏移距离示例（左图为起末偏移距离为0的填充图形，右图起末偏移距离为0.5的填充图形）3.6 转为曲线把选择的图形对象的属性去除，转为曲线对象。20版权所有EzCad用户使用手册第四章绘制菜单绘制菜单用来绘制常用的图形，包括点、直线、曲线、多边形等。该 菜单对应有工具栏，所有的操作都可以使用该工具栏上的按钮来进行。如 图4-1所示。当您选择了相应的绘制命令或工具栏按钮后，工作空间上方 的工具栏（当前命令工具栏）会随之相应的改变，以显示当前命令对应的 一些选项。绘制修改M口56口。0。虹*拈00 Z(a)点 曲线 直线（D j矩形因回 椭圆回 多边形（文本位图文件（由 矢量文件 延时器（西 输入端口 输出端口（Q）（b）阂冏阕gLg|色）图4-1绘制菜单（以上三图分别为：绘制工具栏，绘制菜单，选取工具命令栏）4.1 点（D）在工作空间内绘制一个点是最简单的绘制操作。选择“点”命令，鼠 标变为十字形状，在工作空间内合适的地方单击鼠标左键，即可在该位置 处绘制一个点。可以连续单击鼠标左键以绘制更多的点。当绘制完毕后，21版权所有EzCad用户使用手册单击鼠标右键，此时绘制点的命令结束，最后绘制的一个点作为被选中的 图形显示。在绘制点模式时此时当前命令工具栏变成点数p 开始偏移|o 亳米 点间距|o 亳米用户点击二后可以沿曲线放置一组等间距的点。点数：表示放置在曲线上的总点数。开始偏移：表示第一个点离曲线起点的距离。点间距：表示每两个相邻点之间的距离。4.2曲线若要绘制一条曲线，在绘制菜单中选择“曲线”命令或者单击图 标。图4-2绘制曲线在绘制曲线命令下按住鼠标左键并拖动可以绘制自由曲线。在绘制曲线命令下,删除当前节点。在绘制曲线命令下,自动闭合当前曲线。在绘制曲线命令下,使当前曲线节点为尖点。在绘制曲线命令下,移动鼠标到曲线中间节点上,移动鼠标到曲线起始节点上,移动鼠标到曲线结束节点上,按下鼠标左键可以按下鼠标左键可以按下鼠标左键可以移动鼠标到曲线中间不是节点部分上，按下鼠标22版权所有EzCad用户使用手册左键可以在当前曲线处增加一个节点。4.3矩形若要绘制一段矩形，在绘制菜单中选择“矩形”命令或者单击口图标。在绘制矩形下，按住鼠标左 键并拖动可以绘制矩形。在绘制矩形下，按住鼠标左 键,同时按住键盘CTRL键并拖 动可以绘制正方形。选择矩形后，在属性工具栏 会显示如图4-3所示的矩形属 性。圆角程度：指矩形各个角的 圆滑程度，如果圆滑程度为100%,则矩形变成圆形。全部边角圆形：指当使能此 功能后，当用户更改某一个角的位置 尺寸|-20.251|32,527|-5.036|15.739阵列|输入端口|圆角程度 11 1厂全部边角圆形图4-3矩形属性回圆角程度后其余三个角都增加相应的圆角程度。注意：每次修改属性中的参数后，一定要点击“应用”按钮，才能 使修改的参数生效，以下相同，不再重述。4.4圆若要绘制一个圆，在绘制菜单中选择“圆”命令或者单击图标。在绘制圆命令下，按下鼠标左键并拖动可以绘制圆。23版权所有EzCad用户使用手册选择圆后，在属性工具栏 会显示如图4-4所示的圆属 性。直径:指圆的直径。开始角度：指圆的起始点 相对于圆心的角度。-表示当刖圆的方向 是顺时针。表示当前圆的方向 是逆时针图4-4圆属性4.5椭圆若要绘制一个椭圆，在绘制菜单中选择“椭圆”命令或者单击图 标。在绘制椭圆命令下，按下鼠标左键并拖动可以绘制椭圆。在绘制椭圆命令下，按下鼠标左键，同时按住键盘CTRL键并拖动可 以绘制圆。选择椭圆后，在属性工具栏 会显示如图4-5所示的椭圆属 性。开始角度：指椭圆的起始点 相对于圆心的角度。结束角度：指椭圆的结束点 相对于圆心的角度-表示当前椭圆的方向 是顺时针。cl 图4-5椭圆属性表示当前椭圆的方向Kirill位置尺寸x|-26.127|58,759Y|-1.889|22.664回阵列|输入端口|应用开始角度结束角度是逆时针24版权所有EzCad用户使用手册4.6多边形若要绘制一个多边形，在绘制菜单中选择“多边形”命令或者单击O图标。在绘制多边形下，按住鼠标 左键并拖动可以绘制多边形。选择多边形后，在属性工具 栏会显示如图4-6所示的多边形 属性。边数:指多边形的边数，最小 为3。一般选择的边数在10以内，过多的边数会使得绘制出来的多 边形更象是一个圆。旦:表示当前多边形为外 多边形。网表示当前多边形为星形。位置 尺寸|-9.805|23,808|-16.369|48,266Y Z 阵列|输入端口|应用 边数图4-6多边形属性圆 四4.7文字EzCad软件支持在工作空间内直接输入文字，文字的字体包括有系统 安装的所有字体，以及EzCad自带的多种字体。如果要输入文字，在绘制菜单中选择“文字”命令或者单击图标。在绘制文字命令下，按下鼠标左键即可创建文字对象。4.7.1 文字字体参数选择文字后，在属性工具栏会显示如图4-7所示的文字属性。如果您需要修改所输入的文字，可以在文本编辑框里直接修改即可25版权所有EzCad用户使用手册EzCad支持四种类型的字体，如显示如图4-8所示。选择字体类型后,字体列表会相应列出当前类型的所有字体，如图4-9 所示为TRUETYPE字体歹ij表。如图4-10所示为条形码字体列表。字体高度：指字体的平均高 度。点击且后系统弹出如图4-11所示对话框。司指当前文本的排列方式为按左对齐；圜指当前文本的排列方式为居中对齐；叁指当前文本的排列方式为按右对齐；字体宽度:指字体的平均宽度。角度：指字体的倾斜角度。字符间距：指字符之间的距离。行间距：指两行字符之间的距离。Esa|Arial高度|10毫米 f|文本TEXT2J/r使能变量文本图4-7文字属性26版权所有EzCad用户使用手册字体|条形码字体 Z|Code 39字体 TrueTy pe字体?|ArialCode 39Code 93Code 128ACode 128BCode 128CEAN-13EAN-8UPC-AUPC-ECode 25I TF 25CodaBarPDF417DATAMATEI X图4-10条形码字体列表ArialJ Arial Black Ari al Narrow AvantGarde Bk BT AvantGarde Md BT Batang BatangChe Book Anti qua Bookman Old Sty le Century Gothic Comic Sans MS Courier New Dotwn DotumChe Franklin Gothic Medium Gar amond Georgi a Gulim GulimChe Gungsuh GungsuhChe Haettenschweiler I mpact4.7.2 曲线排文本参数EzCad支持曲线排文字，如 果您单击的位置足够接近于一条 曲线图形，那么您输入的文字将 会随着该曲线的轨迹排列。当前文字是曲线排文字时,点击ai后系统弹出如图4-12 所示对话框。图4-9 TrueTy pe字体列表图4-11字体参数对话框27版权所有EzCad用户使用手册坪边正常勺表示文字总是平行于曲线的切线放置，如图 4-13所示。曲Q、投卷勺表示文字总是垂直放置，如图4-14所示。图4-14垂直放置28版权所有EzCad用户使用手册|qrst I 表示所有文字的基线与路径曲线重合，如图4-13所zjx o|qrst,顶部三1表示所有文字的顶部与路径曲线重合,如图4-15所 zjx o图4-15顶部放置qrst(底部三表示所有文字的底部与路径曲线重合,如图4-16所Zj Ozjx o图4-16底部放置表示所有文字的中线与路径曲线重合,如图4-17所|一史宗4中部勺29版权所有EzCad用户使用手册图4-17中线放置目僦i自由.表示所有文字的自由放置在路径曲线上，文字的位基准长度1 1偏移长度置由 W决定，如图4/8所示。图4-18自由放置指把文字放置在路径曲线另一边，图4-13所示文字排列使用此功 能时变为图4J9所示。（基准没变，但文字旋转方向也同时改变）30版权所有EzCad用户使用手册图4-19把文字放置在路径曲线另一边基准角度|90浦度范郡艮制(1-360)是指在文字放置在圆上时才有的参数。基准角度：指文字对齐的基准。角度范围限制：如果使能此参数，则无论输入多少文字，系统都会把 文字要缩在限制的角度之内，如图4-20所示。图4-20限制角度为45度的不同文字对比4.7.3 条形码字体参数当选择条形码字体后，点击则后系统弹出如图4-21所示对话框。31版权所有EzCad用户使用手册图4-21条形码字体参数对话框1.条码示例图条码示例图显示的是当前条码类型对应的条码的外观图片。2.条码说明条码说明显示了当前条码的一些格式说明，如果用户对当前条码类型 的格式不清楚，请先仔细阅读条码说明，可以了解到应该输入什么样的文 字才是合法的。3.文本当前要显示的文本，如果显示百丁：则表示在前文本现在可以生成有效的条码。4.显示文本是否在条码下方显示可供人识别的文字。32版权所有EzCad用户使用手册V显示文本字体1囿al文本高度|3-Tr 至木文本X偏移厚:不文本Y偏移至承文本间距彳亳米图 4-22字体：当前要显示文本的字体文本高度：文本的平均高度文本X偏移：文本的X偏移坐标文本Y偏移：文本的Y偏移坐标文本间距：文本之间的间距5.空白是指条码反转时，可以指定条码周围的空白区域的尺寸。一维条形码这种条码是由一个接一个的“条”和“空”排列组成的，条码信息靠条和 空的不同宽度和位置来传递，信息量的大小是由条码的宽度和精度来决定 的，条码越宽，包容的条和空越多，信息量越大。这种条码技术只能在一 个方向上通过“条”与“空”的排列组合来存储信息，所以叫它“一维条码”。图4-23是当您选择了一个一维条码时界面中的参数设置。校验码：指当前条码是否需要校验码，有的条码可以由用户自己选择 是否需要校验码，所以用户可以选择是否使用校验码。反转：指是否反转加工，有的材料激光标刻后是浅色，所以这时候就 必须选上此开关。条码高：指条码的高度。窄条模块宽：指最窄的条模块的宽度，也就是基准条模块宽度。一维 条码一般一共有四种宽度的条和四种宽度的空，按照条空的宽度从小到大 我们用1,2,3,4来表示为基准条宽的1,2,3,4倍。窄条模块宽度指 条为1个基准条宽的宽度。33版权所有EzCad用户使用手册r校验码r反转条码高 区5 亳米窄条模块宽|0733 亳米比例 12 3 4条 F-|2|3-F空i-|2|3-F 中间字符间距厂图4-23-维条码的参数 图4-24条码的中间字符间距条2的实际宽度等于窄条模块宽度乘以条2的比例。条3,4以此类推。空1的实际宽度等于窄条模块宽度乘以空1的比例。空2,3,4以此 类推。中间字符间距：个别条码规定字符与字符之间有一定的间距（例如 Code39）o该参数用来设置此值，如图4-24所示。中间字符间距的实际宽度等于窄条模块宽度乘以中间字符间距的比例空白：条码左右两端外侧或中间与空的反射率相同的限定区域。空白区的实际宽度等于窄条模块宽度乘以空白的比例。二维条形码1.PDF417 条码34版权所有EzCad用户使用手册图4-25 PDF417条码 图4-26压缩PDF417条码PDF是取英文Portable Data File三个单词的首字母的缩写，意为“便携 数据文件”。图4-25是PDF417码的示例，图4-26是压缩PDF417码的示 例。图4-27所示为PDF417条码对应的参数设置。条码高：指条码的高度。模块宽度：指最窄的条模块的宽度。错误纠正级：PDF417的错误纠正级，PDF417的错误纠正级一共有9级，从0到 8级。行列：指PDF417条码的行数和列数。如图4-25所示的条码为4行4列。r缩短模式图 4-27 PDF417 参数2.DataMatrix 条码DataMatrix是一种矩阵式二维条码，目前有EccOOO-140和Ecc200 两种类型。目前EzCad中只支持Ecc200。图4-28所示为DataMatrix条形码对应的参数设置。35版权所有EzCad用户使用手册r校蛉码厂反转 厂点模式窄条模块宽|0?33 亳米矩阵图4-28 DataMatrix条码参数图 4-29 DataMatrix 条图 4-30 DataMatrix 条码码尺寸 模块宽度DataMatrix有许多不同的固定尺寸，您可根据需要进行选择。如果选 择了最小尺寸，则系统会自动按用户输入的文本选择能够容纳所有文本的 最小尺寸。模块宽度：指最窄的条模块的宽度，如图4-30所示。4.7.4变量文本点击厂里熊塞型?卷 后可以使能变量文本，变量文本是指在加工过程中可以按照用户定义的规律动态更 改文本。变量文本类型：目前EzCad支持5种类型变量文 本，如图4-31所示：键盘：加工过程中由用户从键盘 输入要加工的文本。使能变量文本图4-31变量文本类型日期：加工过程中系统自动从计算机中取口期时间信息形成新的文 本。序列号：加工过程中按固定增量改变文本列表文件：加工过程中从用户设置的文本文件中一行一行读取要加工 的文本。Excel文件中的数字要加以左上撇号才能正常打标，前导为数字时，撇号可省略，前导为文字时，撇号要省略。36版权所有EzCad用户使用手册动态文件：加工过程中从用户设置的文本文件中按指定的格式读取文 本。键盘键盘文本是由用户从键盘输入要加工的文本，当选择了键盘文本系统 会显示如图4-32所示的内容要求用户设置键盘文本参数。不提示：指在加工的时候不提示用户更改 要加工的文本。每件加工前提示：如果用户选择了每件加 工前提示，则在加工中系统遇到键盘变量文本 时会弹出输入对话框要求用户输入要加工的文 本，如图4-32-1图所示，此时用户直接手工输 入要加工的文本。17使能变量文本键盘-3提示C不提示6每件加工前提示情输入要加工的文本图4-32-1：键盘输入文本对话框图4-32：键盘输入文本参数日期一个日期文本对象在加工过程中，系统会自动从计算机中取日期时间 信息形成新的文本。当用户选择了日期文本时，在变量文本对话框中会自动显示出当前预 定义的日期格式列表，如图4-33所示。用户可以直接从口期格式列表中选 择自己需要的日期格式。37版权所有EzCad用户使用手册V使能变量文本面1 1日期格式Def ault(20050929)12 HourCHH:MM)(12:49)12 HourCHH:MM:SS)(12：名24 Hour(12:49)24 HourQK:HM：SS)(12：虱 American Date(09/29/20C Chinese Date(2005年09月 Chinese Date Time-0054 Chinese Time(12时49分要 European Date Time(29/C v图4-33：日期格式列表如果在日期格式列表中找不到自己需要的格式，你也可以自己定义自 己特殊的日期格式。下面我们演示如何建立自己的口期格式“My 2005.6.12Date21:24:13Time:Af ternoon”。1.首先在EzCadDate目录下建立一个名称为“My Test.date”的空的 文本文件(你可以使用任何文本编辑器建立此文件)，然后用文本编辑器打 开它。2.在“My Test.date”文件中输入如下所示的文本。EZCAD_DATE_FORMATDATE_ NAME=My Date TestDATEFORMAT=1Y2M2D3H4M4S54NYEAR_2DI GI T=0NOLEADZERO=0HOUR 12=01=My2=.3=Date4=:38版权所有EzCad用户使用手册5=TimeAM=MorningPM=Af ternoon保存该文件。重新进入EzCad程序后，在变量文本对话框中将会出现 您所设定的日期格式，如图4-34所示。下面将解释该文本文件中每一行的含义。当您理解了该文件的内容后，您将可以自由设定多种多样的日期格式。EZCAD_DATE_FORMATJ：是EzCad的口期文件的格式标识，不 要修改该行 DATE.NAME：是显示在口期格式列表中的日期格式的名称。DATE：口期参数标识，不要修改该行。FORAMT：日期格式设置。1Y2M2
