资源描述

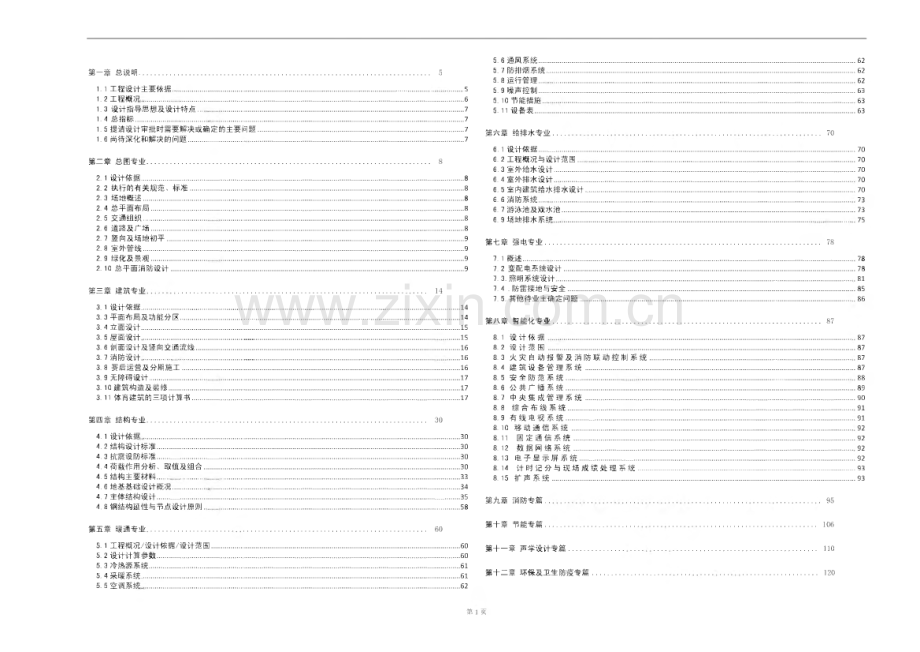

1、第一章总说明.51.1 工程设计主要依据.51.2 工程概况.61.3设计指导思想及设计特点.71.4 总指标.71.5 提请设计审批时需要解决或确定的主要问题.71.6 尚待深化和解决的问题.7第二章总图专业.82.1设计依据.82.2 执行的有关规范、标准.82.3 场地概述.82.4总平面布局.82.5交通组织.82.6道路及广场.82.7竖向及场地初平.92.8室外管线.92.9绿化及景观.92.10总平面消防设计.9第三章建筑专业.143.1设计依据.143.3平面布局及功能分区.143.4立面设计.153.5屋面设计.153.6剖面设计及竖向交通流线.163.7消防设计.163.8

2、赛后运营及分期施工.163.9无障碍设计.173.10建筑构造及装修.173.11体育建筑的三项计算书.17第四章结构专业.304.1设计依据.304.2结构设计标准.304.3抗震设防标准.304.4荷载作用分析、取值及组合.304.5结构主要材料.334.6地基基础设计概况.344.7主体结构设计.354.8钢结构延性与节点设计原则.58第五章暖通专业.605.1工程概况/设计依据/设计范围.605.2设计计算参数.605.3冷热源系统.615.4采暖系统.615.5空调系统.625.6通风系统.625.7防排烟系统.625.8运行管理.625.9噪声控制.635.10节能措施.635.1

3、1设备表.63第六章给排水专业.706.1 设计依据.706.2工程概况与设计范围.706.3室外给水设计.706.4室外排水设计.706.5室内建筑给水排水设计.706.6消防系统.736.7游泳池及戏水池.736.9场地排水系统.75第七章强电专业.787.1概述.787.2 变配电系统设计.787.3.照明系统设计.817.4.防雷接地与安全.857.5.其他待业主确定问题.86第八章智能化专业.878.1设计依据.878.2 设计范围.878.3 火灾自动报警及消防联动控制系统.878.4 建筑设备管理系统.878.5 安全防范系统.888.6 公共广播系统.898.7 中央集成管理系

4、统.908.8 综合布线系统.918.9 有线电视系统.918.10移动通信系统.928.11固定通信系统.928.12数据网络系统.928.13电子显示屏系统.928.14计时记分与现场成绩处理系统.938.15扩声系统.93第九章消防专篇.95第十章节能专篇.106第十一章声学设计专篇.110第十二章环保及卫生防疫专篇.120第页第2页第3页第4页第一章总说明1.1 工程设计主要依据1.1.1 国家有关规范、标准城市道路设计规范CJJ 37-90城市工程管线综合规划规范GB 50289-98城市道路交通规划设计规范GB 50220-95民用建筑设计通则GB 50352-2005公共建筑节能

5、设计标准GB 50189-2005城市道路和建筑无障碍设计规范JGJ 50-2001建筑设计防火规范GB50016-2006体育建筑设计规范JCJ 31-2003城市公共厕所设计标准CJJ 14-2005办公建筑设计规范(JGJ67-2006)屋面工程技术规范GB 50345-2004建筑内部装修设计防火规范GB 50222-95 12001 年局部修订)建筑结构设计术语和符号标准GB/T50083-97建筑结构制图标准GB/T50105-2001建筑结构可靠度设计统一标准GB 50068-2001建筑工程抗震设防分类标准GB 50223-2003砌体结构设计规范GB 50003-2001建筑

6、地基基础设计规范GB 50007-2002建筑结构荷载规范(2006年版)GB 50009-2001混凝土结构设计规范GB 50010-2002建筑抗震设计规范(2008年版)GB 50011-2001钢结构设计规范GB 50017-2003冷弯薄壁型钢结构技术规范GB 50018-2002地下工程防水技术规范GB 50108-2008高层建筑混凝土结构设计规程JGJ 3-2002高层民用建筑钢结构技术规程JGJ 99-98网壳结构设计规程JGJ 61-2003建筑桩基技术规范JGJ 94-2008型钢混凝土组合结构设计规程JGJ 138-2001膜结构技术规程CE SC 158:2004索结

7、构技术规程(征求意见稿)建筑工程设计文件编制深度规定(2008 版)建质2008216号采暖通风与空气调节设计规范GB50019-2003暖通空调制图标准GB/T50114-2001建筑工程设计文件编制深度规定工程建设标准强制性条文建筑给水排水设计规范(GB50015-2003)室外给水设计规范(GB50013-2006)室外排水设计规范(GB50014-2006)生活饮用水卫生标准(GB5749-2006)自动喷水灭火系统设计规范GB50084-2001(2005 年版)建筑灭火器配置设计规范GB50140-2000气体灭火系统设计规范GB 50370-2006虹吸式屋面雨水排水系统技术规程

8、CE CS 183:2005民用建筑电气设计规范JGJ 16-2008;10kV及以下变电所设计规范GB50053-94;供配电系统设计规范GB50052-95;低压配电设计规范GB50054-95:通用用电设备配电设计规范GB50055-93;电力工程电缆设计规范GB50217-94:建筑物防雷设计规范GB50057-94:(2000年版)建筑照明设计标准GB50034-2004:建筑物电子信息系统防雷技术规范GB50343-2004;体育场馆照明设计及检测标准JGJ 153-2007;建筑物防雷设计规范(2000版)GB50057-94高层民用建筑设计防火规范GB50045-95(2006

9、 年版)火灾自动报警系统设计规范GB50116-98电子计算机房设计规范GB50174-93民用闭路监视电视系统工程技术规范GB50198-94有线电视系统工程技术规范GB50200-94智能建筑设计标准GB/T50314-2006建筑与建筑群综合布线系统工程设计规范GB/T50311-2007建筑与建筑群综合布线系统工程验收规范GB/T50312-2007安全防范工程技术规范GB50348-2004卫星数字电视接收站通用技术要求GY/T147-2000第5页卫星数字电视接收机技术规范.GY/T148-2000有线电视广播系统技术规范GY/T106-1999体育馆声学设计及测量规程JGJ/T1

10、31-2000厅堂扩声系统声学特性指标GYJ25-86厅堂扩声特性测量方法GB50371-2006建筑物电子信息系统防雷设计规范GB50343-2004其他相关国家、地方法规规范1.12工程设计有关文件1.1.2.1 关于胶州市体育中心建设工程可行性研究报告的批复胶发改厅字2010 13 号,胶州市发展和 改革局,2010.02.081.1.2.2 关于青岛市新城建设发展有限公司胶州市体育中心建设项目环境影响报告表的批复胶环管字 201036号,胶州市环境保护局,2010.03.081.1.2.3 关于香港路以南、宁波路以西、青年路以北、深圳路以东地块规划设计要点,胶州市规划局,2010.03

11、.101.1.2.4建设单位提供的现状实测地形图,2010.03.17提供,比例为1:1的电子版1.1.2.5 建设单位提供的电子版体育场岩土工程勘查报告,2010.04.07提供1.1.2.6 双方往来图纸、技术资料、传真、电子文件、会议纪要等1.13气象条件和工程地质条件1.1.3.1气象条件胶州市地处暖温带季风型气候区域,属温带季风气候,因受海洋调节影响,表现出海洋性季候特点:空气湿 润、温度适中、四季分明。具有春迟、夏凉、秋爽、冬长但不严寒之特点。该地区历年最高气温37.50C,最低气温T6.4 C,历年平均气温12.2C。历年相对湿度73%。风向以E S、WN向为最多,6级以上大风以

12、N-NW向最多,出现频率N-NW向为16.8%,WN向为13.8%,瞬间最大风速44.2m/s,累年平均风速5.5m/s,11月至翌年2月风速最大,平均为6.2m/s,7、8月最小,为4.7m/s。年平均受台风 侵袭或外围影响13次。近五十年最大降水量1227.6mm,最小降水量386.3mm,平均降水量679.44mm,降水 集中在69月份(占全年降水量的70%76%)。该地区季节性冻土标准冻结深度不大于0.50m。1.1,3.2工程地质条件根据胶州体育中心详勘报告:拟建场地地势起伏较大,最大高差9.99m;地地貌类型为剥蚀残丘剥 蚀准平原山前平原地貌,其中山前平原地貌也有河流冲积作用。建筑

13、场地类别为11类,特征周期0.45s,为可进行建设的一般场地。拟建场区及其附近无活动性断裂通过,也未发现新构造运动迹象,区域稳定性良好。1.1.3.3抗震烈度:该场地抗震设防烈度为6度1.1.3.4市政条件及假定设计条件本工程基于目前的市政条件,并根据与业主及胶州市政府相关部门沟通,所有市政条件接口设在红线北 侧靠近香港路一侧。图中已明确的市政条件,按要求接入;未明确的市政条件,设计方留接口在北侧红线处,红线外的市政管网根据本项目外线设计结果衔接。以下列条件作为市政设计条件,目前不满足部分由相关市 政单位根据设计要求进行补足。热力:市政热网热媒未确定,暂按85。C/65。C设计,市政管线初步确

14、定位于中心北侧。天燃气:市政一次供气管道初步确定位于中心北侧,供气压力暂按低压设计。给水:城市管网为支状管网,供水压力0.20.3MP,从北侧香港路引入,目前香港路没有实施管线,设计按 进入红线范围水表前0.2MP假定计算,排水:目前没有市政管网,设计按排向北侧市政道路考虑。雨水:北侧香港路有DN800市政雨水管。场地及建筑屋面雨水均汇集至北侧香港路市政排水管 电力:双路10kV市电,北侧进线。弱电:现有设计假设市政通讯管线从用地北侧香港路引入,包括有线电视网、语音通讯网等。所有市政网络 通过光缆方式引入用地红线北侧市政接驳井。1.2 工程概况本项目为胶州市体育中心,建设单位为青岛市胶州新城建

15、设发展有限公司。项目地点位于该项目位于位 于山东省胶州市新城中轴线区域南端,北临香港路,南侧为青年水库(临青年路),西侧为规划道路深圳路,东侧为规划道路宁波路.总建筑面积43517 m,包括约12,000座体育场和约4000座体育馆。其中体育场 东看台与体育馆由有顶平台相连,体育场西看台独成一体,使用年限为 50年。1.2.1 建设规模本项目包括一座约12,000座体育场、一座约4000座体育馆、锅炉房,以及室外三块网球场、三块篮球 场、6块羽毛球场。项目总建筑面积43517 m,无地下室。体育场二层,体育馆局部三层。1.2.2 设计任务根据设计合同,本次设计范围是胶州体育中心红线范围内体育场

16、、体育馆(含锅炉房)的建筑、结构、给水排水、采暖通风、空调、强电、弱电、总图(含室外管网)专业的设计及初步设计概算编制。设计范围不包括:建筑物室内的二次装修、红线内的景观设计、建筑物外立面夜景照明和景观照明、场 馆运营设计、场馆标志标识系统设计等。建筑声学设计由中建(北京)国际设计顾问有限公司委托中广电广播电影电视设计研究院声学设计研究 所进行专项设计。第页1.3 设计指导思想及设计特点1.3.1本工程设计的指导思想和设计原则设计遵循总体规划原则,结合建筑,结构,机电,可持续发展,运营等各方面要求,既要建设成为举办 地区性运动会和全国单项比赛的竞技中心和场馆,又要建设成为群众健身、休闲、娱乐的

17、体育主题公园。在满足赛事要求及日常运营的前提下,优化设计力求经济合理。1.3.2设计特点根据对周边道路、轴线、城市肌理、红线内及周边环境地形的深入理解,将建筑设计、体育场地、红线 内外的道路、广场、景观设计综合考虑,既突出体育中心的独特个性,又使之与周边环境和谐共生。将体育 场场地南北轴置于新城中轴线区域的景观中轴线上,体育馆位于红线内东侧.室外运动场地依地势变化,布 置在红线内南侧和西侧,根据自然地形布置成台地形式,本身亦成为景观的一部分。室外看台与自然地形的 绿坡相结合,形成区域中轴线南侧的完美收稍。建筑物整体设计大气、沉着,通过建筑材料的色彩和质感选 择、构造的细部设计于细节处见精致。结

18、构设计在满足建筑形体需求的基础上打破常规,力求创新,形成艺术与技术的完美结合,并达到经济 合理。机电设计体现“以人为本、绿色环保、科技领先、节能降耗的设计理念。1.4 总指标总用地面积:110514 m,总建筑面积:43517 nf建筑基底总面积:26472 nf体育场:14157 m*体育馆:12185 m!锅炉房:130 m!坐席数:体育场:11646席体育馆:4122席容积率:0.39建筑密度:23.95%机动车停车数:340辆,其中小型车332辆,大型客车8辆绿地面积:32182 m!绿化率:29.1%室外场地:标准网球场地:3块标准篮球场地:6块标准羽毛球/排球场地:6块 建筑高度:

19、23.95m用电设备安装总容量:2858.9 kW日用水量1231.75 m7d,最大时:105.44 m 7h热水(55 C)日用水量为19.87 m7d,设计最大小时耗热量1041kW散热器采暖总热负荷76.2kw;地板采暖总负荷40kwo空调系统总冷负荷为2095kW。空调系统总热负荷为2173kW。钢结构屋盖用钢量1581t(含橡条),按覆盖面积4212+16600=20812m2 计76kg/m21.5 提请设计审批时需要解决或确定的主要问题业主需尽快提供落实体育中心周边的规划条件及相关政府批文,以便下一步工作的顺利进行。缺失 的规划条件和批文主要包括:1.5.1 设计任务书1.5,

20、2 红线订桩坐标成果通知书1.5.3 方案审定通知书/业主对于方案设计的书面确认1.5.4 当地供电部门关于本项目的书面供电方案1.5.5 关于本项目人防易地建设的书面确认文件1.6 尚待深化和解决的问题1.6.1相关市政设计条件,请业主尽快与相关的市政设施管理部门予以确认、保证,以利于未来体育中心总 体的建设与实施。1.6.2 本项目西侧红线与深圳路道路红线重合,该位置的挡土墙涉及道路基础,建议由相关市政部门完成。1.6.3 游泳馆的分期建设应与施工方讨论可行性和施工方案第7页第二章总图专业2.4总平面布局2.1设计依据 胶州市规划局关于香港路以南、宁波路以东、青年路以北地块规定(2010.

21、1.27)(以下简称“规定”)。胶州市发展和改革局关于胶州市体育中心建设工程可行性研究报告的批复胶发改厅字2010 13号(2010.2.8)o 胶州市环境保护局关于青岛市胶州新城建设发展有限公司胶州市体育中心建设项目环境影响报告表的 批复(2010.3.8).业主于2010年1月29日提供的“体育中心土地清理.dwg(AUTOCAD 电子版文件)。业主于2010年2月1日提供的场地地形图“:大中心现状.dwg (AUTOCAD 电子版文件)。政府其它相关批文及会议纪要。建设单位提供的相关设计条件、市政道路管网资料及答复意见。2.2执行的有关规范、标准民用建筑设计通则GB 50352-2005

22、体育建筑设计规范JCJ 31-2003/J 265-2003建筑设计防火规范GB50016-2006城市道路设计规范CJJ 37-90城市工程管线综合规划规范GB 50289-98城市道路交通规划设计规范GB 50220-95城市道路和建筑无障碍设计规范JGJ 50-20012.3场地概述 项目地点:位于胶州市新城中轴线区域南端,北起香港路,南至青年水库大坝(水库大坝河槽段坡脚外100米为大坝管理范围,只可用于景观绿化或设置少量露天体育设施),东至宁波路,西至深圳路,用地 面积约110514 rtf(退道路中心线距离具体如下:香港路70m;青年水库大坝河槽段坡脚向北退100米;宁波路16m;深

23、圳路9m)o 场地四至概况:项目用地北侧,香港路北宁波路东为利群购物中心,靠香港路为规划建筑,规划主体建筑5层;香港路北深圳路东为银座购物中心,靠香港路主体建筑 3层。占地范围:本项目总占地11.05公顷,东西向长约425.60m,南北长约283.10m,场地内地势(除西南角以外)较平坦,大部分场地平均自然高程在10.00m左右。本设计采用西安80坐标系统,高程系统采用1985年国家高程基准。根据用地特点及周边道路交通情况,体育场布置在场地中西部,体育馆布置在场地中东部,一场一馆形 成一体,体育场中心位于城市.景观中轴线上,面向香港路,背依青年水库大坝。在场馆南侧和西侧的台地上 分别布置了 1

24、5块运动场地(包括:排球场/羽毛球6块、篮球场6块、网球场3块)。详见附图1“总平面图”。2.5交通组织场地内包括“体育场”及“体育馆”两座主要建筑物和附属构筑物。场地四周均设有与市政(规划)道 路相通的人行或车行出入口。整个场地大致呈倒梯形,南边较短,北边较长。体育馆周边设有环形消防道,体育场周边设半环形消防道及回车场,并通过消防通道与体育场内的比赛运动场地相联。在靠近场地四周车行出入口附近布置机动车停车场七处(均为地上露天停车场),可停放大小型车辆泊 位数为340辆,其中:小型车332辆,大型客车8辆。另在体育场西侧布置一处大型客车停靠站(1个泊位)。对于非机动车的停放,可结合绿地布置,也

25、可利用机动车停车场临时改用来解决。按本体育场馆举办赛事需要共分成六种交通流线(见“交通分析图”),将人行和车行出入口分开设置,并利用场馆二层平台及由场馆周边的疏散广场组织各部分交通,尽可能避免产生相互干扰、消除非安全因素。消防车道与市政路直接相连,并且结合景观广场在体育场北侧布置隐形消防车道(兼做车行道),在景观设 计时统一考虑。详见附图2”交通分析图”。机动车停车场布置在主体建筑周边与车流主导方向交汇处。根据“规定”之 这条“停车数量:体育建 筑每100座设2.5个车位进行设置”,按体育场赛时最大人数16000人计算,需布置机动车停车泊位数量 为400辆,但设计停车泊位数为340辆,尽管低于

26、“规定”要求,但考虑到该场馆同时使用的可能性很小,以及受举办赛事的级别规格的限制,基本能够满足停车泊位数量要求;如果使用时停车泊位数量不足,也可 考虑利用市政设置或规划的公共停车场来解决。2.6道路及广场 车行道路缘石转弯半径(R):场地内主次道路一般为 12m,困难路段为9m:停车场内一般为6m,困难地 段最小为3m.场地内道路分为车行道和人行道(含广场铺装)两类。其结构做法分别如下:(1)车行道路面结构(自上而下)为:200 厚水泥混凝土面层、150厚5%水泥稳定砂砾、150厚4%水泥稳 定砂砾、300厚级配碎石、素土夯实。结构层总厚度800o(2)人行道及广场路面结构(自上而下)为:30

27、厚花岗岩石板、30厚1:2 F硬性水泥砂浆、150厚5%水泥 稳定砂砾、300厚级配碎石、素土夯实。结构层总厚度510。50年一遇洪水位:(暂无资料)第8页(3)隐形消防车道路面结构(自上而下)为:(不小于)60厚花岗岩石材面层、40厚1:2干硬性水泥砂浆、150厚5%水泥稳定砂砾、150厚蜴水泥稳定砂砾、400厚级配碎石、素土夯实。结构层总厚度800。也可结 合景观设计统一考虑。2.7竖向及场地初平2.7.1竖向设计是以场地地形及周边市政道路高程为依据进行设计,主体建筑首层0.000相当于绝对标高10.00m,各场地标高见下表。项目体育场体育馆锅炉房空调室外机组室外运动场地(各台地)绝对标高

28、(m)首层室内10.00运动场地面11.50首层室内10.00首层室内10.00室外地面10.1512.00/13.20/14.00/16.00/18.00/20.50体日府里场吧中示章旧 现中轴线2.7.2场地周边规划道路及现状道路高程相差较大(最高25.62m,最低8.35m),场地内现状标高在8.30 m 及20.40m之间,场地内大部分区域平均自然高程在8.3010.70m,场地南部设计台地平均填土 2.00m。理 论填方量约10.40万立方米,挖方量约0.61万立方米。因此估算出:场地初平需回填土方约10.28万立方 米(回填土压实系数取0.90);场地内挖方出土均用于场地初平,其倒

29、运土方量约 0.64万立方米(挖方土 松散系数取1.05).场地初平标高控制:车行道地段平均低于设计标高-0.72m,人行道及广场地段平均低于设计标高-0.45m,种植区平均低于设计标高-0.27m。场地初平回填土其大部分需从外部取土,由于土源由尚未确定,因此场外取土运距暂按 5千米考虑。2.8室外管线强电及弱电外线接口、采暖管线、给水及排水的市政接口均设在香港路,燃气外线暂定由宁波路接入。(详见相关专业说明)场地绿化基本上为实土绿化,地面层绿化总面积为41476 m1,其中:用地红线内为32182 m1,用地红线 外为9294 m用地红线内的绿地率为29.1%,(“规定”为“40%以上”)。

30、2.9.1绿化布置原则(1)室外场地的绿化(深化)设计应结合场地空间、场馆使用、功能分区、主体建筑外立面及整体景 观设计等方面做统考虑。(2)充分利用各场地内的空地进行绿化,以尽量提高场地绿地率。(3)场地内绿化:坡地以地被为主,其间可点缀灌木和乔木;道路两侧以地被类及灌木为主,可适当 点缀乔木;停车场周边及内部分隔带种植乔木及地被;室外场运动地周边种植乔木及地被;挡土墙顶部及底 部可分别种植匍匐及攀缘类植物。2.9.2景观设计要求(1)为保证本项目室外整体景观效果,将体育场的南北向中心线布置在城市景观中轴线上,强化了该 区域的城市景观主轴线。(2)体育场北侧设计的“消防车道”兼做车行道,采用

31、石材铺装路面形式,与景观广场铺装一并设计。括道路无障碍设计)、部分设施(如:排水沟、装饰井盖、景观小品等)、绿化等设计,均由景观设计 方统一负责完成深化设计,以确保室外景观效果的整体协调和统一。2.10总平面消防设计根据场地布置及地形情况,消防通道采用环形与尽端式两种形式,消防通道经场地东、西、北三面的车 行出入口与市政道路相连。西看台下为尽端式消防通道,路宽 7米,净高大于4米,尽端回车场20 x20.8m,并有4m宽应急消防车道可以到达比赛场地。体育馆周边及与体育场之间的通道形成环形消防车道,路宽7m,平台下净高大于4m.各消防车道相互连通,可供应急车辆及内部管理车辆使用,沿体育馆四周设置

32、环形消防通道;沿体育场东、北、西三面设置半环形消防通道,并在尽端设有回车场(20mX20m),消防道路或通道净宽和净高均不小于 4.00m。道路转弯半径(R):场地内道路与市政道路相接处为12m;主体建筑周围道路宽度为4m时,为12m;道 路宽度为7m时,最小为9m;停车场出入口处一般为6m。邻香港路,宁波路、青年路上各设有主要行人出入口。观众通过位于场地内的西北、东北部的两处室外 台阶可直接上至场馆二层平台(标高6.000m).此外,体育馆在东、南两侧各有一疏散出U,观众可直接疏 散到室外场地。2.9绿化及景观第页场地西侧消防通道在香港路和深圳路各设一个车行出入U,东侧消防环线在宁波路设一个

33、车行力入口。此外在南侧青年路上设一个车行出入口,并与该处场地内的停车场相连。各出入口距城市主干道交叉口均大 于 7Oni o体育馆与锅炉房间距为13.80m,体育场与体育馆间距为13.6m,符合建筑设计防火规范。体育场二层平台下净高、净宽均大于4m,可满足消防车通行。2.11主要经济技术指标“如仅7M日怀序号项目单位数量1总用地面积m21105142总建筑面积(含地下锅炉房)m2435173建筑占地面积m2264724建筑密度%23.95%5容积率0.396道路面积m219372停车场面积m2室外运动场地(15块标准运动场地)m2-7绿地面积m232182绿地率%29.1%8机动车位辆340非

34、机动车位(结合绿化布置及临时利用机动车停车场)辆-9人防面积-注:锅炉房之建筑面积和占地面积均为130 m)2.12主要工程量室外场地主要工程量序号项目单位数量1道路、广场1.1混凝土路面(C30)m1193721.2路缘石(花岗岩)延长米37201.3石材铺装路面(花岗岩石材)其中人行道路、普通广场铺装肝9990景观广场铺装(估算)m210937消防通道铺装m213402绿化m241476其中用地红线内(实土)绿化m232182用地红线外(卖土)绿化m292943土方其中填方(运距5千米)m3102800挖方(场地内倒运)m364004排水设施其中排水沟(碎)延长米1950沟盖板(石)延长米

35、1950集水井(碎)座25跌水井(碎)座12雨水口(砖)座86算子球磨铸铁算子块77第10页2.13尚待深化和解决的问题及建议复合材料算子9联接管(碎d200)延长米3255挡土墙(石)用地红线内挡土墙m34590用地红线外挡土墙(属市政工程范围)m58806拆除电杆个87室外(标准)运动场地块15其中网球场块3蓝球场块6排球/羽毛球场以6做深化设计。基于上述相关问题的解决建议,需要业主进一步明确各设计方在本项目施工图设计阶段的设计范围,便 于各方进行设计衔接及配合。场地东、西两侧为规划市政道路宁波路、深圳路,本次设计根据业主提供的条件仅对这两条规划路 的标高做了暂定规划,需要由当地主管部门确

36、认及批准。场地南侧为现有青年水库大坝道路,本次设计(仅对路由及标高)考虑在该路现状基础上与规划深圳路 做了延伸和平顺衔接,需要由当地主管部门确认及批准。本项目场地的市政管线条件尚不完备,需要业主提供更详细的周边道路的管线规划资料,以保证施工图 设计的顺利开展。根据现场地势情况,主体场馆的设计标高为10.00米,场地的南侧为现有青年水库大坝,标高基本在23.57 米左右,至少高出主体场馆所在场地约13.50米;另外场地与大坝之间有一座高压电塔(其基座标高12.60 米,电塔净高约15米),根据业主意见需要保留,但电塔位于场地南侧景观广场的边缘,此处景观广场 设计标高约21.20米,使得电塔与景观

37、广场地面的净高只有6.40米左右。因此,请业主及相关方考虑 其对场馆南侧整体景观效果的影响;同时根据业主意见,该电塔暂无迁移或改造的计划,为此在竖向设 计上已建议在沿高压线方向设置一条截水沟(排水沟)等排水措施,并对大坝北侧区域的雨水排水做整 体考虑和规划,以加强对该电塔及项目场地的保护,免受雨水及可能泄洪时所产生的侵蚀和破坏。基于解决上述问题的考虑,建议:(1)请当地水利主管部门考虑大坝在防洪和泄洪方面对本项目 场地安全可能产生的影响;(2)由业主委托专业水利设计单位对此进行整体、系统的评估及完成相关设 计工作,以指导本项目的施工图设计的开展,同时尽可能消除或减少隐患的发生,保证该场馆在建成

38、后 能够安全、正常地投入运营;(3)从场馆的整体景观效果考虑,对此高压线塔做改造(如:加高或抬高)、迁移、改建(如:改为直埋敷设)等可行性的评估及设计工作。场地东、西、南三面(用地红线外)的市政道路边需设有多处挡土墙,由于高度较大,从保证设计及使 用的安全性考虑,建议:业主委托专业设计单位负责此类深化设计;并由当地主管部门核定此类挡土墙 的具体位置。为保证本项目的整体景观效果,建议:业主委托专业景观设计单位对场地内外的部分构筑物及设施统一11页第12页第13页第三章建筑专业3.1 设计依据3.1.1 现行设计规范、规定、规程、通则,包括但不限于下列:民用建筑设计通则GB 50352-2005

39、公共建筑节能设计标准GB 50189-2005 城市道路和建筑无障碍设计规范JGJ 50-2001 建筑设计防火规范GB50016-2006 体育建筑设计规范JCJ 31-2003 屋面工程技术规范GB 50345-2004 建筑内部装修设计防火规范GB 50222-95(2001 年局部修订)其他相关国家、地方法规规范以及总说明中其他设计依据3.1.1 政府相关批文3.1.2 工程所在地区气象地理条件、建设场地工程地质条件3.1.3 规划、市政部门设计依据及使用单位使用要求3.2建筑特征概述3.2.1技术指标工程项目表总指标分项指标内容单位数量体育场体育馆锅炉房总用地面积m2110514总建

40、筑面积m24351718906(含平台面积 2998)24481(含平台面积 1567)130总座位数个15768116464122建筑占地面积m2264721218514157130建筑层数层2层局部3层地下1层建筑高度m23,95023.95023.9504.500看台最高点标高m13.23011.2203.2.2建筑特征建筑类别:乙级体育建筑;结构设计使用年限:50年;建筑耐火等级:二级:屋面防水等级:II级;结构形式:屋盖:空间钢桁架;下部:钢筋混凝土框架结构:基础:钻孔灌注桩抗震设防烈度:6度;3.3平面布局及功能分区3.3.1总体布局体育场比赛场地长轴与新城中心轴线重合。体育场为双

41、侧看台,西看台自成一体,东看台与体育馆之间 以通道和平台连接在一起,从建筑体量上形成两个倾斜的长方体.锅炉房位于体育馆东侧。3.3.2功能分区根据体育建筑设计要求,依据功能分区合理,流线清晰,避免交叉,布局紧凑,交通便捷,疏散安全,管理方便的原则来安排分区与流线。3.3,2.1体育场体育场11646座,为双侧看台。每一侧看台单层。体育场共两层。西看台一层布置赛时用房,含贵宾用房、运动员教练员用房、裁判员用房、官员用房、媒体用房、竞赛 管理用房、医务用房、设备机电用房及辅助用房。东看台一层为场馆运营用房及赛后运营用房(按普通商业 考虑)。二层为观众层,是赛时观众进出看台的区域,包括观众卫生间、餐

42、饮售卖、服务用房及观众疏散平台。3.3,2.2体育馆体育馆4122席,四边布置看台。固定看台沿场地长边双侧布置,活动看台四边布置.体育馆共三层。体育馆按功能分为两个大空间,北侧为体育馆,南侧为室内游泳池。一层北侧中心为比赛场地,围绕场地四周为赛时用房,包括贵宾用房、运动员教练员用房、裁判员用房、官员用房、媒体用房、竞赛管理用房、医务用房、设备机电用房及辅助用房等。北侧和东侧临街部分为商业 用房。南侧中心为游泳池水处理机房,周边为健身房、商业、办公等用房。二层北侧为体育馆比赛大厅.沿看台下周边布置观众卫生间、餐饮售卖和观众休息厅,比赛场地南侧为 办公用房。南侧为室内游泳池,平时对公众开放,周边为

43、更衣室、办公室、设备用房等。比赛大厅南侧三层局部为比赛控制用房。3.3.3各类人员流线为方便使用,设置各类人员不同的下车点和赛时流线。普通观众与贵宾、运动员、技术官员、媒体、场 馆运营等持证人员通过不同标高分开。普通观众从二层进出,轮椅观众和持证观众从一层进出。3.3,3.1体育场普通观众由红线北侧香港路上观众入口进入场地,分向东西侧看台,西侧看台观众从西看台大台阶上 到标高6.000m层观众平台,由此通过看台各个入口进入到看台坐席。东看台观众从东侧大台阶上到标高 6.000m层观众平台,由体育场、体育馆之间共用的平台到达看台入口,进入坐席区。散场时疏散流线与入场 第14页相反,南侧平台连同场

44、地南侧,可作为应急疏散出口。运动员、官员、贵宾、媒体用房集中在西看台一层,就近停车后通过西侧的各专用入口,直接进入相 应区域及看台。3.3,3.2体育馆普通观众经体育馆东侧大台阶上到标高6.000m平台,由平台北侧和场馆间共用平台进入体育馆观众休 息厅,再通过看台人口到达坐席区。散场疏散流线与入场流线相反。此外,在体育馆东侧有出口疏散到室外。南侧与室外场地有两座桥相连,可作为应急疏散出口3.3,3.3无障碍观众流线体育场无障碍坐席位于东看台标高6.000m处。体育馆无障碍坐席位于标高6.000m层场地北侧。轮椅观 众通过体育场东看台北侧无障碍坡道上到标高6.000m平台,通过场馆间共用通道分别

45、进入场馆无障碍坐席 区。3.3.4看台设计体育场看台沿比赛场长边分东西侧布置,共11646席。每侧看台28排,标准排距850mm,首排排距1150mm,第十一排排距900mm.贵宾看台位于西侧看台,为一个单独的区域,与周围的看台不相连通。主席台共 472座。主席台由:层贵宾厅进入。西侧一层看台接近终点线的部分为媒体座席,可根据不同比赛需要确定坐席 数。其余座席均为普通观众座席。轮椅席位于东看台 6.000m标高平台。体育馆固定看台沿东西两侧布置,活动坐席沿场地四周布置,共 4122席,其中固定座席2486席,活动 坐席1620席。固定座席14排,活动坐席6排,标准排距850mm,固定座席首排和

46、第五排排距900m。贵宾 看台位于东侧看台,为一个单独的区域,与周围的看台不相连通,通过专用楼梯与贵宾休息厅连通。媒体席 位于主席台南侧,可根据不同比赛需要确定坐席数。其余座席均为普通观众座席。轮椅席位于 6.000m标高平台北侧。注:1.所有坐席数均按折合标准坐席统计,由于不同赛事对媒体席数量和布置有不同要求,媒体席按照标准位置座位数合计座位尺寸体育场东看 台普通坐席588211646500 x800800 x1100500 x800800 x1100550 x800无障碍坐席(含陪同坐席:48西看台普通坐席5344无障碍坐席(含陪同坐席)4贵宾席368体育 馆东看台普通坐席98241225

47、00 x800550 x800500 x800500 x800800 x1100贵宾席159西看 台普通坐席1345活动看台1620无障碍坐席(含陪同坐席:16总计 15768坐席尺寸设计,在赛事举办前进行临时改造2.轮椅坐席按总座席数0.2%设置,每个轮椅坐席旁设一个陪同者坐席3.3,5比赛场地和运动设施3.3.5.1体育场标准400米综合田径场设计:弯道半径36.5米,直道长84.39米,分道宽1.22米。西直道 10条,弯道9条。设置有全部田径比赛项目和一个国际标准尺寸草坪足球场。竞赛项目的布置:在西侧直道 设置了 100米和110米栏,在北侧半圆区内设置了 3000米障碍水池。除此之外

48、,在环形跑道上可进行所有 国际田联规定的其他竞赛项目。田赛场地的布置:在东直道外侧设有两条独立的跳远、三级跳远助跑道及四个沙坑落地区。在北半圆内 分别设有四个东西向的撑杆跳高场地,以增加对比赛场地选择的灵活性,方便比赛的组织。在南北半圆区域 分别设有两个铅球投掷区,以足球草坪作为落地区.南半圆区域内和西侧直跑道旁各设置两块跳高场地,可 避免眩光对运动员的影响。在南北半圆区域的东侧各设有一个铁饼、链球同心投掷圈,可适合不同风向对铁 饼、链球比赛的需要.在南北半圆的正中分别设有一条北、南向的标枪助跑道。其落地区为足球场草坪。在400米标准跑道内设有一块105米X68米国际标准的天然草坪足球场。3.

49、3.5.2体育馆比赛场地拆除活动坐席后比赛场地70mx40m,木质场地。可举行体操搭台比赛、手球、篮球、排球、羽毛球、乒 乓球等比赛。3.3,5.3体育馆室内游泳池50mX21m 8 道泳池,深度 1.2m2m18mx4.8m,深度0.45m0.70m儿童戏水池3.4立面设计体育场立面造型设计以简洁大气为主导思想。体育场东看台与体育馆形成一个完整体块,与西看台遥相 呼应。砖红色陶板外墙从檐口用到地面,使整个体块浑然一体。东西立面倾斜的外墙打破体块的厚重,充满 张力和活力。序列性倾斜的斜柱使得整个体育中心形体节奏分明.体育馆南北立面大面积的玻璃幕墙和柱廊 相映,轻盈现代。混凝土台阶、平台、坡道、

50、桥在各面与室外地形巧妙衔接,与环境融为一体。陶板细腻丰 富的肌理与混凝土的完整雄浑相辅相成又形成对照,极具雕塑感,同时也使得空间更为丰富.3.5屋面设计体育馆屋面和体育场罩棚采用砖红色直立锁边铝镁镒金属屋面板,与陶板立面浑然一体,体育馆及看台 上部钢屋盖为单向倒三角形空间管桁架,体育场看台上部 20米为满足建筑美观要求布置为空腹空间桁架,局部游泳池屋顶采用双向管桁架结构,局部抽空以满足采光要求。本项目屋面采用虹吸排水。体育场西看台罩棚设一道天沟。体育场东看台和体育馆部分屋面共设三道天 沟。第页目前屋面局部双层屋面。3.6剖面设计及竖向交通流线3.6.1剖面设计体育场二层,一层层高6.0m,主要
