水工混凝土中氧化镁安定掺量的判定方法述评.pdf

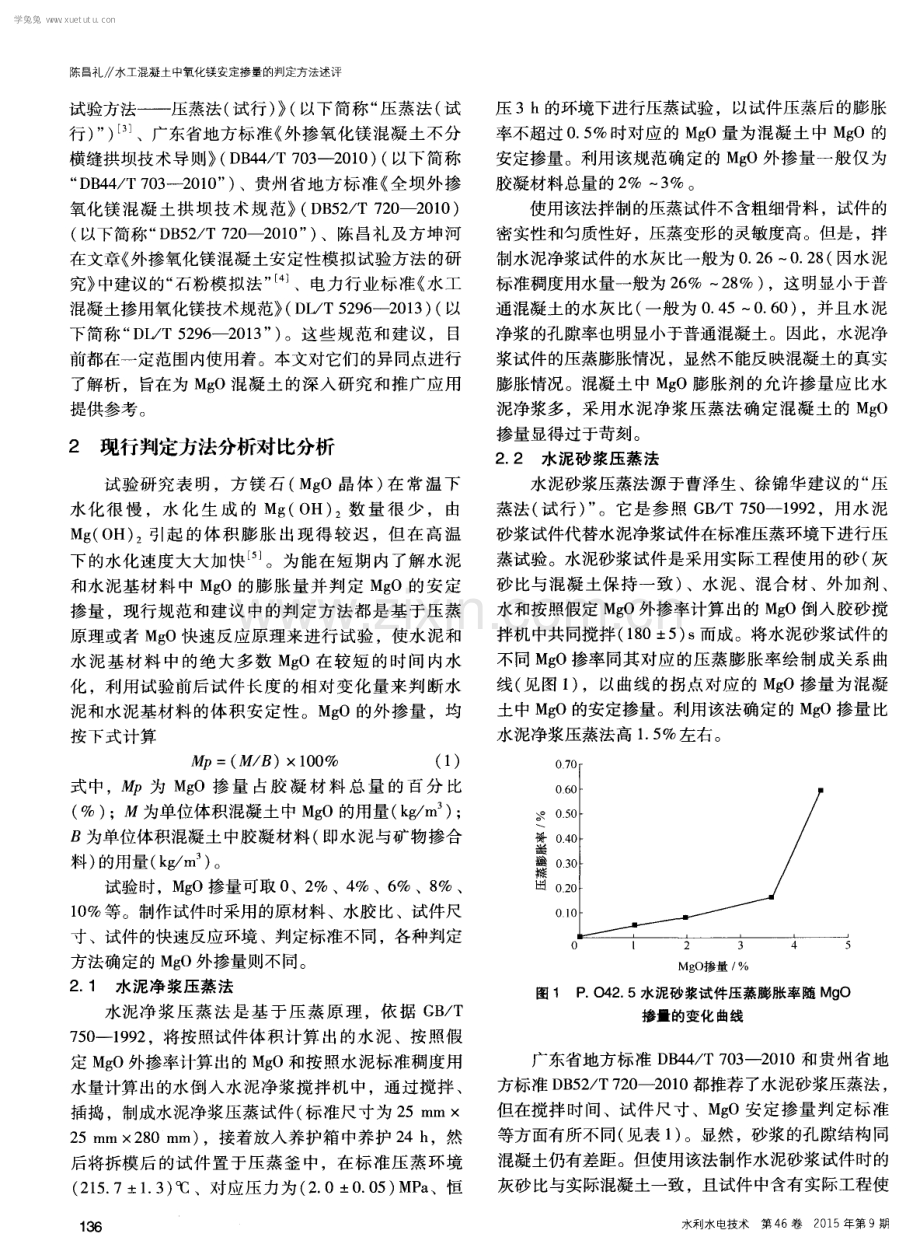

水利水电技术第4 6卷2 0 1 5年第9期 水 工 混 凝 土中 氧 化 镁 安 定 掺 量 的 判 定 方 法 述 评 陈昌 礼 ( 贵州师范大学 材料与建筑工程学院，贵州 贵 阳 5 5 0 0 2 5 ) 摘 要 ：为 了促进外掺 Mg O混凝 土的深入研 究和推广应用，本文对现行水工混凝 土中 Mg O安定掺 量 的五种判定方法进行 了对比分析 。结果表明，根据现行判定方法确定的 Mg O外掺量生产的 Mg O混凝 土 ，其 自身体积膨胀量很 难满足补偿坝体混凝土温降收缩量的需要。对于如何科学合理地提 高水工混 凝土的 Mg O掺量，仍然需要深入研究。同时建议 ，利用实际工程 的原材料和混凝土配合 比，开展 直 接根据混凝土试件的 自生体积膨胀量来确定水工混凝土 中 M g O外掺量的研 究。 关键词：水工材料； 安定掺量； 压蒸试验；高温养护； M g O混凝土 d o i ：1 0 1 3 9 2 8 j e n k i w r a h e 2 0 1 5 0 9 0 3 1 中图分类 号 ：T V 4 3 1 文献标识 码 ：A 文章编号 ：1 0 0 0 0 8 6 0 ( 2 0 1 5 ) 0 9 - 0 1 3 5 0 4 Re v i e w o n me t ho ds f o r de t e r mi n i n g s o und ne s s a dm i xi ng a m o un t o f m a g ne s i um o xide i n hy dr au l i c c o nc r e t e CHEN Ch a n g l i ( S c h o o l o f Ma t e ri a l a n d A r c h i t e c t u r al E n g i n e e ri n g ， G u i z h o u N o r ma l U n i v e r s i t y ， G u i y a n g 5 5 0 0 2 5 ， G u i z h o u ， C h i n a ) A b s t r a c t ： I n o r d e r t o p r o m p t t h e d e e p r e s e a r c h a n d p o p u l a r i z e d a p p l i c a t i o n o f t h e c o n c r e t e a d m i x e d w i t h ma g n e s i u m o x i d e ( Mg O c o n c r e t e ) ， fi v e me t h o d s u s e d a t p r e s e n t f o r d e t e rmi n i n g t h e a d mi x i n g a mo u n t o f m a g n e s i u m o x i d e i n h y d r a u l i c c o n c r e t e a r e e o m p a r e d a n d a n a l y z e d h e r e i n T h e r e s u l t s h o w s t h a t t h e s e rf - v o l u me e x p a n s i o n s o f Mg O c o n c r e t e c a n h ard l y me e t t h e d e ma n d s f o r c o mp e n s a t i n g t h e t e mp e r a t u r e - -d e c r e a s e s h ri n k a g e o f d a m c o n c r e t e w h e n t h e a d mi x i n g a mo u n t o f Mg o i s d e t e rm i n d e wi t h t h e c u r r e n t m e t h o d s T h e r e f o r e，h o w t o s c i e n t i fi c a l l y a n d r e a s o n a b l y i n c r e a s e t h e a d mi x i n g a mo u n t o f Mg O i n h y d r a u l i c c o n c r e t e i s s t i l l n e c e s s a r y t o b e d e e p l y r e s e arc h e d Me a n wh i l e，i t i s s u g g e s t e d t o c a r r y o u t t h e r e s e a r c h o n d e t e r mi n i n g t h e a d mi x i n g a mo u n t o f Mg O d i r e c t l y b a s e d o n t h e s e rf- v o l u me e x p a n s i o n o f c o n c r e t e s p e c i me n i n a c c o r d a n c e wi t h t h e mi x i n g r a t i o o f r a w ma t e ria l s a n d c o n c r e t e f o r t h e a c t u a l c o n s t r u c t i o n Ke y wo r d s：h y d r a u l i c ma t e r i als ；s o u n d n e s s a d mi x i n g a mo u n t ；a u t o c l a v e t e s t ；h i g h t e mp e r a t u r e c u ri n g ；Mg O c o n c r e t e 1 研究背景 我国对氧化镁 ( Mg O) 混凝土筑 坝技术 的研 究始 于 2 0世纪 7 0年代 ，至今 已有 5 0多个水利水 电工程 应用该技术 。实践证 明，Mg O混凝 土筑 坝技术 的应 用 ，达到了提高水工大体积混凝土抗裂能力 、简化混 凝土温控措施 、缩短工期 、节约投资的 目的_ 】 J 。同 时 ，为进一步发挥外掺 Mg O混凝 土筑 坝技术 的优越 性并拓宽该技术 的应用范围，工程界、科技界一直在 探索如何科学合 理地 确定混凝 土中的 Mg O外掺量这 Wa t e r Re s o u r c e s a n d Hy d r o p o we r En g i n e e ff n g V o l 4 6 No 9 一 课题 。截至 目前 ，涉及水工混凝土中 M g O安定掺 量判定方法 的规 范和建议共 有六种 ，即：国家标准 水泥压蒸安定性试验方法 ( G B T 7 5 0 -1 9 9 2 ) ( 以 下简称“ G B T 7 5 0 -1 9 9 2 ” ) 、曹泽生、徐锦华编著 的 氧化镁混凝土筑坝技术 中建议的 水泥砂浆安定性 收稿 日期 ： 基金项 目： 作者简介 ： 2 01 4 1 0 0 9 国家 自然科学基金项 目( 5 1 2 6 9 0 0 3 )；贵州省 “ 1 2 5 ” 重大科 技专项 ( 黔教合重大专项 2 0 1 2 0 0 4 ) 。 陈昌礼 ( 1 9 6 6 一)，男 ，教授 。 1 3 5 学兔兔 w w w .x u e t u t u .c o m 陈昌礼水工混凝土中氧化镁安定掺量的判定方法述评 试验方法压蒸法( 试行) ( 以下简称“ 压蒸法( 试 行) ” ) 、广东省地方标 准 外掺氧化镁混凝土不分 横缝拱坝技术导则 ( D B 4 4 T 7 O 3 _2 0 1 0 ) ( 以下简称 “ D B 4 4 T 7 0 3 -2 0 1 0 ” ) 、贵州省地方标 准 全 坝外掺 氧化镁混凝土拱坝技术规范 ( D B 5 2 T 7 2 0 -2 0 1 0 ) ( 以下简称“ D B 5 2 T 7 2 0 -2 0 1 0 ” ) 、陈昌礼及方坤河 在文章 外掺氧化镁混凝土安定性模拟试验方法 的研 究 中建议的“ 石粉模拟法 ” l 4 J 、电力行业标 准 水工 混凝土掺用氧化镁技术规范 ( D L T 5 2 9 6 -2 0 1 3 ) ( 以 下简称“ D L T 5 2 9 6 -2 0 1 3 ” ) 。这 些规范和建议 ， 目 前都在一定范围内使用着。本文对它们的异同点进行 了解析 ，旨在为 Mg O混凝土 的深入研究和推广应用 提供参考。 2 现行判定方法分析对比分析 试验研究表 明 ，方镁 石 ( Mg O 晶体 ) 在 常温 下 水 化很 慢 ，水 化 生 成 的 Mg ( O H) 数 量 很 少 ， 由 Mg ( O H) ，引起 的体 积膨 胀 出现得 较迟 ，但 在 高温 下的水化速度大大加 快 J 。为能在短期 内了解水泥 和水 泥基材料 中 Mg O的膨胀 量并 判定 Mg O的安定 掺量 ，现行规范和建议 中的判定方法都是基 于压蒸 原理或者 Mg O快速反应原理来进行试验 ，使水泥 和 水泥 基材料 中的绝大 多数 Mg O在 较短 的时 间 内水 化 ，利用试验前后试件 长度的相对变化量来 判断水 泥和水泥基材料 的体 积安定性。Mg O的外掺量 ，均 按下式计算 脚 =( M B )1 0 0 ( 1 ) 式中，M p为 M g O 掺 量 占胶 凝 材 料 总 量 的 百 分 比 ( ) ；M 为单位体积混凝土中 Mg O的用量 ( k g m ) ； B为单位体积混凝土 中胶凝材料 ( 即水泥与矿物掺合 料 ) 的用 量 ( k g m ) 。 试验时 ，M g O掺量可取 0 、2 、4 、6 、8 、 1 0 等。制作试件时采用的原材料 、水胶比、试件尺 寸 、试件 的快速反应环境 、判定标准不 同，各种判定 方法确定 的 Mg O外掺量则不同。 2 1 水泥净浆压蒸法 水泥净 浆 压蒸 法是 基 于压蒸 原 理 ，依 据 G B T 7 5 0 -1 9 9 2 ，将按照试件体积计算 出的水泥 、按照假 定 Mg O外掺率计算出的 Mg O和按照水泥标准稠度用 水量计算 出的水倒入水泥净浆搅拌机 中，通过搅拌 、 插捣 ，制成水泥净浆压蒸试件 ( 标准尺寸为 2 5 mm x 2 5 m m 2 8 0 mm) ，接着放人养护箱中养护 2 4 h ，然 后将拆模后 的试件 置于压蒸釜 中，在标准压 蒸环境 ( 2 1 5 71 3 ) 、对应压力为 ( 2 0- 4- 0 0 5 ) MP a 、恒 1 3 6 压 3 h的环境下进行压蒸试验 ，以试件压蒸后 的膨胀 率不超过 0 5 时对应的 M g O量为混凝土 中 Mg O的 安定掺量。利用该规范确定 的 Mg O外掺量一般仅 为 胶凝材料总量的 2 3 。 使用该法拌制的压蒸试件不含粗细骨料 ，试件的 密实性和匀质性好 ，压蒸变形的灵敏度高。但是 ，拌 制水泥净浆试件的水灰比一般为 0 2 6 0 2 8 ( 因水 泥 标准稠度用水量一般为 2 6 2 8 ) ，这 明显小于普 通混凝土的水灰 比( 一般为 0 4 50 6 0 ) ，并且水 泥 净浆的孔隙率也明显小于普通混凝土。因此 ，水泥净 浆试件的压蒸膨胀情况 ，显然不能反映混凝土的真实 膨胀情况 。混凝土 中 M g O膨胀剂 的允许掺量应 比水 泥净浆多，采用水泥净浆压 蒸法确定混凝土 的 Mg O 掺量显得过于苛刻。 2 2水泥砂浆压蒸法 水泥砂浆压蒸法源于曹泽生 、徐锦华建议的 “ 压 蒸法 ( 试行 ) ” 。它是参 照 G B T 7 5 0 -1 9 9 2 ，用水 泥 砂浆试件代替水泥净浆试件在标准压蒸环境下进行压 蒸试验。水泥砂浆试件是采用实际工程使用 的砂 ( 灰 砂 比与混凝 土保 持一致 ) 、水泥 、混合材 、外加剂 、 水和按照假定 Mg O外掺率计算出的 M g O倒入胶砂搅 拌机中共同搅拌 ( 1 8 0 5 ) s 而成。将水泥砂浆试件 的 不同 Mg O掺率同其对应 的压蒸膨 胀率绘制成关系 曲 线( 见图 1 ) ，以曲线的拐点对应的 Mg O掺量 为混凝 土中 Mg O的安定掺量 。利用该法确定的 Mg O掺量 比 水泥净浆压蒸法高 1 5 左右。 褥 酱 邀 糕 Mg O掺量 图 1 P 0 4 2 5水泥砂浆试件压蒸膨胀率 随 Mg O 掺量的变化 曲线 广东省地方标准 D B 4 4 T 7 0 3 _2 0 1 0和贵州省地 方标准 D B 5 2 T 7 2 0 -2 0 1 0都推荐 了水泥砂浆压蒸法 ， 但在搅拌 时间、试件尺寸 、M g O安定掺量判定 标准 等方面有所不 同( 见表 1 ) 。显然 ，砂浆的孔隙结构 同 混凝土仍有差距。但使用该法制作水泥砂浆试件时的 灰砂 比与实际混凝土一致 ，且试件中含有实际工程使 水利水电技术第 4 6卷2 O 1 5年第 9期 学兔兔 w w w .x u e t u t u .c o m 表 1 现 行水 泥砂浆压蒸法 的主要 区别 陈昌礼水工混凝土中氧化镁安定掺量的判定方法述评 压蒸法来源 搅 拌时间 s 试 件尺寸 m m Mg O安定掺量判定标准 压蒸法 ( 试行 ) 1 8 05 2 5 x2 52 8 0 压蒸膨胀率 随 Mg O掺率变化曲线的拐点对应 的 Mg O掺量 D B 4 4 T 7 0 3 2 0 1 O 1 8 0土5 3 0 x 3 0 x2 8 0或 2 5 x2 5 x2 8 0 压蒸膨胀率不超过 0 5 时对应的 Mg 0掺量 压 蒸膨胀率不超过 0 5 时对应的 Mg O掺量或压蒸膨胀率 随 Mg O掺率变化 曲 D B 5 2 T 7 2 0 - 2 0 l 0 2 4 05 3 03 0 x2 8 0 线 的拐点对 应的 M g O掺量 用的砂 。所 以，该法拌制的压蒸试件比水泥净浆压蒸 法更接近混凝土的实际情况。 2 3一 级配 混凝 土压 蒸 法 在广东省地方标准 D B 4 4 T 7 O 3 2 0 1 0和贵州省 地方标准 D B 5 2 T 7 2 0 -2 0 1 0中 ，一级配混凝 土压蒸 法均被推荐为 Mg O安定掺量判定方法之一 。它是参 照实际工程的基准混凝土配合 比制作一级配混凝土压 蒸试件( 两部标准 的试件尺寸均 为 5 5 m m X 5 5 m m X 2 8 0 mm) ，然后按 照 G B T 7 5 0 -1 9 9 2规定 的步骤 在 标准压蒸环境下进行压蒸实验 ，以压蒸膨胀率不超过 0 5 时对应 的 Mg O掺量为 Mg O混凝土 的安定掺量 。 贵州省地方标准 D B 5 2 T 7 2 0 -2 0 1 0还规定可选择压 蒸膨胀率随 Mg O掺率变化 曲线 的拐点对应的 Mg O掺 量为 Mg O混 凝 土 的安定 掺 量。利 用 该方 法 确定 的 Mg O掺量比第一种方法高 2 左右 ，与水泥砂浆压蒸 法接近或稍高。 使用该法制作一级配混凝 土试 件时的胶 ( 灰 ) 砂 比、水胶 比( 或水灰 比) 与实 际混凝土相 同 ，且试 件 中含有 实际工程使用 的砂 和小石 。所 以，虽然该 法 成型的压蒸试件 的结构 与混凝土仍有差距 ，但 比水 泥净浆压蒸法 、水泥砂浆压蒸法成 型 的试件更接 近 实际混凝土 。然而 ，粗颗粒小石 的存 在增加 了水 泥 石 与小石 界 面 结合 的 的薄 弱环 节 ，试 件匀 质 性 降 低 ，变形 的灵敏度下降。并且在 2 1 6高温压蒸 环 境 中 ，试件 中水泥石和小石线膨胀 系数 的差 异 ，会 造成热胀冷缩反应 的不 同步 ，从 而引起试件 内部 的 附加拉应力 。骨料粒径越 大 ，这种 影响越大 。 。 。综 合来看 ，一级配混凝 土不宜用作压蒸试件 。 2 4石 粉模 拟 法 “ 石粉模拟法 ” 同样是基 于压蒸原理 。它在拌制 压蒸试件时 ，采用实际工程拟用混凝土的配合 比，同 时将混凝土中的粗细骨料用等量的石粉代替 ，即利用 石粉 、水 泥 、水共 同拌 和成 型水泥一石 粉压蒸 试件 ( 尺寸为 2 5 mm X 2 5 mm X 2 8 0 m m) 。然后 ，同样按照 G B T 7 5 0 1 9 9 2规定的步骤在标准压蒸环境 下进行 压蒸实验 ，以试件的压蒸膨胀率不超过 0 5 时对应 的 Mg O量为混凝土 中 Mg O的安定掺量。按照该法确 定 的 Mg O安定掺量 ，比水泥砂浆压蒸法 、一级配混 水利水电技术第4 6 卷2 0 1 5年第9期 凝土压蒸法提高 0 4 1 4 L 4 J 。 利用该法制成 的压蒸试件 ，不仅 反映 了组成混 凝土的水泥和水 ，还反映了组成混凝土 的砂石骨料 的全部质 量。同 时 ，该 法 制 成 的压 蒸 试 件 与 按 照 “ 水泥净浆压蒸法” 成 型的试件相似 ，试件 的匀 质性 好 ，压 蒸 变形 的灵 敏度 高 。但 是 ，由于拌 制 试件 时，混凝 土中的粗细骨料均用等量 的石粉代替 ，拌 合物 中的石粉含量远 比水 泥多 ，因此水泥一石粉浆 体变得干稠 。为使水泥一石粉浆体 拌和物具有 流动 性且稠度接近 ，需要针对不 同假定 M g O掺量的拌和 物来调节减水 剂 的用 量 ，甚至更 换减水 剂 的品种 。 而减水剂掺量和 品种 的变化 ，对试件 的压蒸膨胀 率 也有一定影 响 。也就是说 ，利用该法确定 的 Mg O 安定掺量 ，人为增加 了外加剂 品种 和掺量这一 影响 因素 。 2 5 高温养护法 高温养护法是基于 Mg O快速反应原理 ，依据 水 工混凝土掺用氧化镁技术规范 ( D L T 5 2 9 6 -2 0 1 3 ) ， 采用实际工程的原材料及配合 比拌制基准混凝 土和 5 个 以上不同掺量 的 Mg O混凝土 ，使用筛 除粒径大 于 2 0 mm骨料后的一级配混凝土成型 7 5 m m x 7 5 m m x 2 7 5 m m的测长试件 ，同时成 型 1 0 0 m m X 1 0 0 mm X 1 0 0 mlT l 的劈裂 抗拉试件。试件养 护 ( 4 82 ) h后 拆 模 ，同时 立 即测试 棱 柱体 试 件 的长度 作 为基 准 长 度。然 后 将棱 柱 体 试 件 放 置在 预 先 加 热 至 ( 8 0 2 ) 的养护箱 中养护 。每当到达测试龄期时 ，取 出 试件置于 ( 2 02 ) 的恒温室 中 ，恒温 ( 31 ) h后 测长 。测量完毕后 ，将试件放 回养 护箱 ，继续 养护 至下一测试龄期 。当 6 0 d或 9 0 d龄期 的试件 同时 满足膨胀率不大于 0 0 6 0 、掺 Mg O混凝土与基准 混凝土 的劈裂抗拉强度之 比不小于 0 8 5 、混凝土无 弯曲或龟裂等三个条件时 ，判定相应 Mg O掺量 的混 凝土的安定性合格 。 采用该法制作测长试件时 ，虽然使用的原材料与 配合 比与实际混凝土相同 ，但在成型试件时，不是直 接采用混凝土拌合物装模 ，而是采用筛除大于 2 0 m m 粗骨料后 的混凝土拌 合物来装模 ( 即湿筛 法成 型) 。 李承木 的研究表 明 ，利用湿筛法成 型的一级配混 1 3 7 学兔兔 w w w .x u e t u t u .c o m 陈昌礼水工混凝土中氧化镁安定掺量的判定方法述评 凝土试件 ，其原材料组成比例已不同于实际混凝土的 配合比，且 因大于 2 0 mm以上的粗 骨料粘走 了一部 分 M g O水泥砂浆 ，试件的 Mg O含量未真实反应混凝 土的 Mg O含量 ，所 以测 出的膨胀率 ，不可能真实反 应 M g O混凝土 的膨胀率。另外 ，金红伟 的研究显 示 ，低压压蒸 时 ，外 掺 Mg O试件 的膨胀 速率 变缓 ； 延长压蒸时间，低压压蒸也难以达到标准压蒸环境下 的结果 ；利用外掺 4 8 Mg O的三级配混凝土拌 和物 ，将经过湿筛法筛 除大 于 3 0 mm粗骨料后成 型 的试件 ，在 0 8 MP a ( 相 当于温度 1 7 6) 低压环境 下，压蒸 5 6 h ( 共 7个循环 、每循环 8 h ) ，其膨胀变 形值仅相 当于试件在 标准 压蒸环境下 膨胀变形值 的 6 3 6 6 5 9 。那么 ，与标准压蒸环境能使绝大多 数 M g O晶体水化相 比，8 0 的水环境能使 M g O水化 到多大程度 ，以及该法规定的测长龄期的科学性 、适 用性等问题 ，需要深入研究。 3 结论与建议 对 Mg O安定掺量判定方法的研究 ，主要针对采 用最初 的“ 水 泥净浆压 蒸法 ” 确定 的 Mg O外掺 量引 起 的混凝 土膨胀量不能满足补偿坝体混凝土 的温 降 收缩量这一问题 。朱伯芳 院士指 出 ，若要将 Mg O 混凝 土筑坝技术从我 国年平均气温较高 的南方地 区 推广到年平均气温较低 的广 大北方 地 区，甚至取消 纵缝 ，实现通仓 、全 年浇筑混凝土 的愿望 ，则混凝 土在 1年 龄 期 的 自生 体 积 膨 胀 量 需要 达 到 2 0 0 1 0 3 0 01 0。由于 Mg O混 凝土 的 自生体 积膨 胀量 随 Mg O掺 量 的增 加 而增 加 ，因此 ，工程技 术人员寄希望通过科学合理 的方法来适 当增加 M g O 的外掺量 。但是 ，从 已有的试验研究成果看 ，除“ 石 粉模拟法” 确定 的 M g O外掺量可达 6 5 左右外 ，其 余 四种方法确定的 Mg O外掺量很难超过 6 。试验研 究表明 ，Mg O外掺量 即使达到 7 ，混凝土的 自生体 积膨胀变形离 2 0 01 0 3 0 01 0 的需求仍然有 较大差距 。 另外 ，压蒸试 验在 加速 Mg O水化 反应 的 同时， 其高温高压环境可能削弱了水泥石的强度 ，破坏 了约 束试件膨胀的粘结力 ，导致试件的压蒸膨胀量可能被 夸大。因此 ，为了满足补偿坝体混凝土温降收缩量的 要求 ，需要研究一种新 的方法来科学合理地提高水工 混凝土的 Mg O掺量 。 从多年对 Mg O安定掺量 和混凝土 自生体积变形 的相关性研究来看 ，超过 Mg O安定掺量后 ，虽然压 蒸膨胀率 随 Mg O掺量 的变化 曲线 出现 了明显拐点 ， 1 3 8 压蒸试件 的微观结构也出现了裂纹 ，但混凝土 自生体 积变形随 M g O掺量的变化 曲线并未 出现拐点 ，更 主 要的是混凝土微观结构仍然完好 。或者说 ，基于压蒸 原理或者 M g O加速反应原理成型的试件 ，压蒸试验 合格 ，混凝土肯定安定 ；压蒸试验不合格 ，混凝土未 必不安定 。即混凝土的 自生体积变形 与外 掺 Mg O试 件的压蒸膨胀变形无密切对应性 。或者说 ，目前还没 有找到一种与混凝土 自生体积变形具有密切对应性的 Mg O安定 掺 量 判 定 方法 。因此 ，建 议 从 更 能 反 映 Mg O混凝土实际变形的原则 出发 ，利用实 际工程 的 原材料和混凝土配合 比，开展直接根据混凝土试件的 自生体积膨胀量来确定水工混凝土 中 M g O外掺量 的 研究 。 参考文献 ： 1 李承小 论我 国 Mg O混凝 土筑坝技 术 的发 展历史 和现状 J 广东水利水 电，2 0 1 2 ( 9 ) ：1 7 陈昌礼 ，唐成 书 氧化镁混凝土在东风拱坝基础 中的应 用及长 期观测成果分析 J 水力发电学报 ，2 0 0 6 ，2 5 ( 4 )：1 0 2 1 0 7 曹泽生 ，徐锦华 氧化镁 混凝土筑坝技术 M 北 京 ：中国电 力 出版社 ，2 0 0 3 陈昌礼 ，方坤河 外掺氧化镁混凝土安定性模拟试验 方法 的研 究 J 水力发电学报 ，2 0 1 2 ，3 1 ( 5 )：2 4 1 2 4 4 章清娇 ，邓敏 掺 M g O膨胀剂水 泥浆体膨 胀机理研究述评 J 科技导报 ，2 0 0 9，2 7 ( 1 3 ) ：1 1 1 1 1 5 李承木 ，李万军 ，陈学茂 混凝土级配与集料粒径对斥蒸膨胀 率的影 响 J 水力发电 ，2 0 0 9 ，3 5 ( 4) ：3 8 4 1 李 晓勇 ，陈学茂 ，李承小 掺外加 剂对 M g O水泥砂浆 和混凝 土 压蒸膨胀率的影响 J 水 电站设计 ，2 0 1 0 ，2 6 ( 2 ) ：6 7 7 0 ，7 4 金红伟 混凝 土 中外掺氧 化镁安 定掺 量 的研究 J 混 凝 土 ， 2 0 0 1 ( 7 )：3 0 3 3 朱伯芳 论微膨胀混凝土筑坝技术 J 水 力发 电学 报 ，2 0 0 0， 7 O ( 3 ) ：1 1 3 陈昌礼 ，郑治 ，王小健 氧化镁混凝土的力学及变形 性能 的试 验研究 J 水电站设计 ，1 9 9 3 ( 3 ) ：6 6 7 0 方坤河 ，陈 昌礼 ，李维维 ，等 混凝土中氧化镁 安定 掺量 的研 究 J 水力发电学报 ，2 0 1 2 ，3 1 ( 6) ：2 1 8 2 2 2 ( 责任编辑康健 ) 水利水电技术第4 6卷2 0 1 5年第 9期 I 1 0 1 l寸l 卜l _l 学兔兔 w w w .x u e t u t u .c o m
