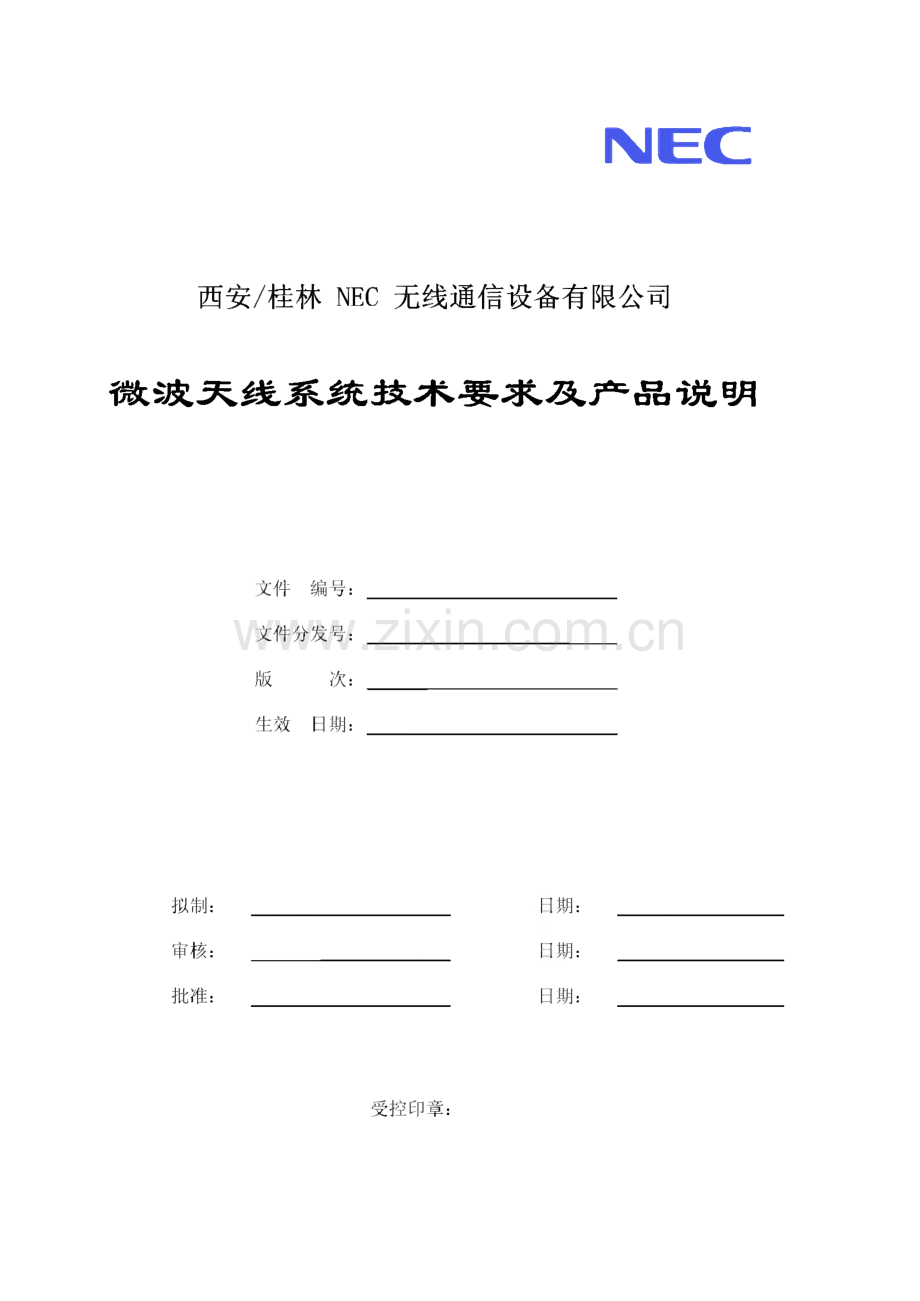

西安∕桂林NEC无线通信设备有限公司 微波天线技术要求及产品说明.pdf

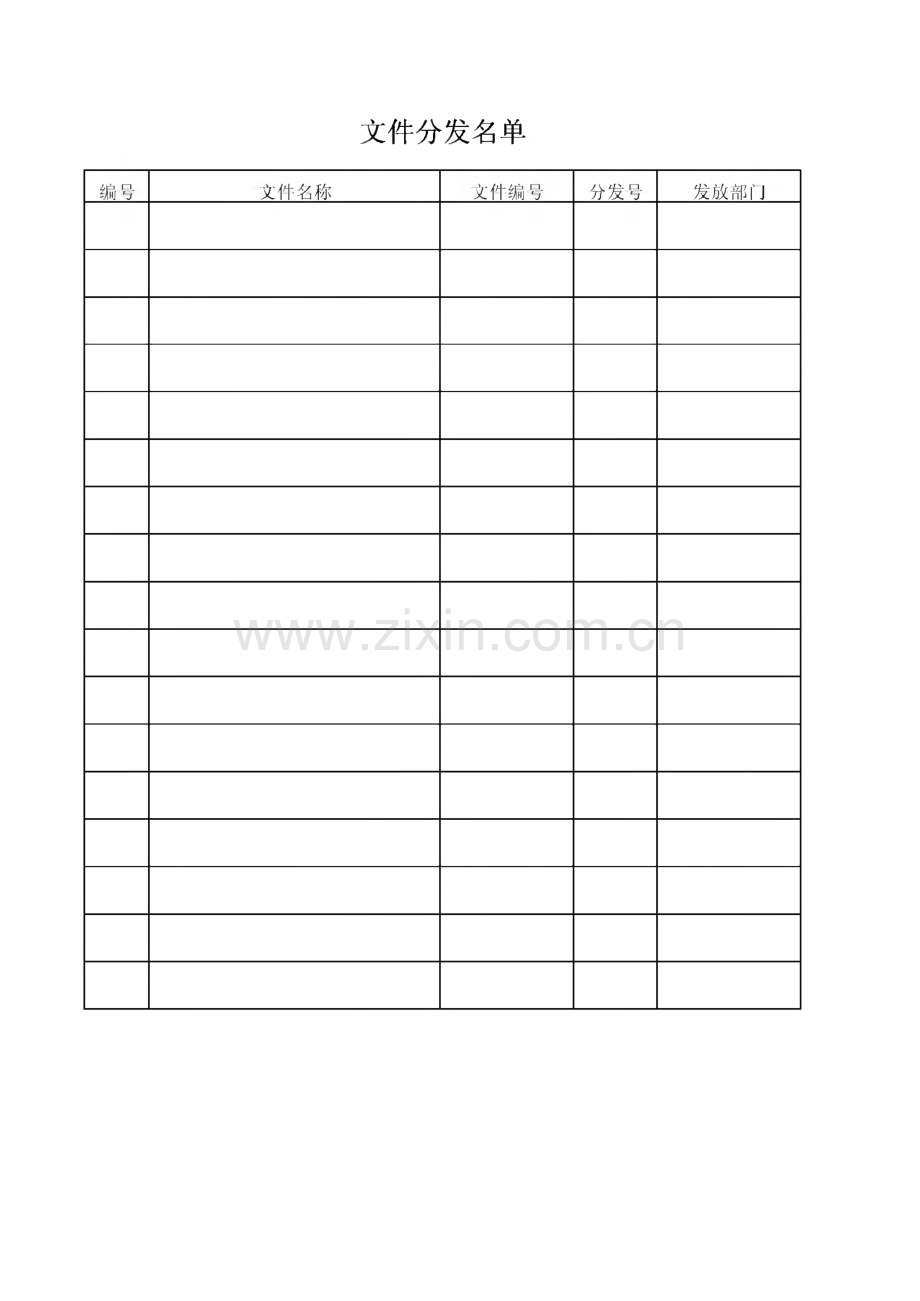

NEC西安/桂林NEC无线通信设备有限公司微波天线系统技术要求及产品说明文件编号：_文件分发号：_版 次：_生效日期：_拟制：_审核：_批准：_日期：_日期：_日期：_受控印章:文件分发名单编号文件名称文件编号分发号发放部门制定.改版履历表版数制定.改版日期制定.改版的理由及改版内容批准制定1改版234567891011121314151617目 录文件说明P5第一章微波天线系统器件技术要求一.微波通信天线概述1.微波通信天线简介P72.微波通信天线图示P8-P103.微波通信天线的结构组成二.微波通信天线技术要求P111.天线的机械性能P122.天线的电气性能P13-P143.天线的包装方式P15-P18第二章 微波通信天线系统品名代码表1.国产天线品名代码表P20-P262.国产天线附件品名代码表P27-P283.进口天线品名代码表P29-P30第三章NEC供应商天线产品技术说明1.普天天线技术资料P32-P632.安德立天线技术资料P64-P723.摩比天线技术资料P73-P794.安德鲁天线技术资料P80-P10 05.RFS天线技术资料P10 1-P127第4页文件说明1.目的本程序文件明确规定了西安/桂林NEC无线通信设备有限公司（下称西安/桂林NEC）目前 销售的NEC各种类型微波设备，其配套微波通信天线的技术要求。2.内容及适用范围对于微波通信天线系统器件的规格和技术要求做了明确的规定，该资料也将随着西安/桂林NEC销 售产品的更新换代进行相应的更新。本文件适用于同西安/桂林NEC各种类型微波设备配套的通信天 线的技术要求和材料选取。3.文件编撰计划部组织汇总编制及修订微波通信天线的技术要求，并对其进行版本更新和管理以供其 它部门参考实施。感谢参与编稿部门：物流部；技术部；资材部；4.对于本文件资料，欢迎大家提出改进意见。文件资料的解释权归计划部所有。第5页第一章微波天线系统器件技术要求第6页、微波通信天线概述1.微波通信天线简介：天线系统是微波中继通信系统中重要组成部分，微波设备传输的信号能量是通过 天线在自由空间中点对点发送和接收的。天线一般由反射体、馈源、和安装挂架 组成的，具体由以下儿方面区分。微波中继通信系统中使用的天线，从天线的反射面结构上分为：A.抛物面板状天线;B.抛物面栅格天线;C.无源中继反射板;微波中继通信系统中使用的天线，从天线的馈源结构上分为:A.前馈式抛物面天线；B.后馈式卡赛格林天线;微波中继通信系统中使用的天线，从天线的工作频率和直径上分为:A.工作频率从80 0 M Hz 52G Hz；B.天线直径从0.3M-5.0 M；微波中继通信系统中使用的天线，从天线的电气性能上分为:A.标准性能天线；B.低驻波比标准性能天线;C.高性能天线；D.低驻波比高性能天线；E.超高性能天线；F.高交叉极化鉴别率天线;微波中继通信系统中使用的天线，从天线的安装方式上分为:A.座架安装式天线;B.挂架安装式天线;第7页2.微波通信天线图示。抛物面板状天线抛物面栅格天线无源中继反射板第8页前馈式抛物面天线后馈式卡赛格林天线0.31n天线3.2m天线第9页标准性能天线高性能天线座架式天线 挂架式天线第10页3.微波通信天线的结构组成A.天线反射面：天线反射面是将微波信号能量发送和接收的主体结构，发送的信号 来自天线馈源，经反射面反射后平行发射一；接收的信号经反射面反 射后汇聚到馈源，经馈源输送到微波设备。天线反射面根据通信频 段的不同呈现不同的曲率；根据传输距离不同和增益大小的要求，天线反射面的直径也不同。而且根据各种天线电气性能要求的不同 天线反射面结构也有所不同。大多数天线反射面是整体性结构，对 于直径3.2m以上大型天线，为了运输方便，有些厂家的天线反射面 生产时被分割为两半式结构或8瓣式结构，工程安装时需要将分体 式的反射面拼装在一起组成整个反射面。B.天线馈源：天线馈源口位于天线反射面的焦点位置，微波设备发送的信号能量 是通过馈源发送到天线反射面上然后平行发射到对端站天线。接收 的微波信号反之通过馈源输送到微波设备去。天线馈源根据天线种 类不同分为前馈式馈源和后馈式馈源，根据传输容量的要求分为单 极化馈源和双极化馈源。大直径天线馈源尺寸相应大些，为了保证 馈源在天线内安装的稳固，还配备3 4根馈源拉线或拉杆将馈源固 定于天线反射面上。C.天线安装挂架：天线安装架分为座式安装架和挂式安装架。座式安装架一般用于 将天线安装在机房楼顶平台或山上机房外的空地上，在通信路由 没有阻挡，余隙足够的情况下使用座式天线；挂式安装架是用于 将天线安装在铁塔上或楼顶抱杆上。这两种天线安装架均可保证 天线在水平和俯仰方向上都能进行一定范围地调节。D.天线围边和天线罩布：对于高性能天线，都应用到了天线围边和罩布，这一技术 措施首先是降低了天线在安装位置的风荷；防止寒冷地区的冰雪 对天线的损坏；防止鸟类栖息对天线的影响；再连同天线围边内 部的吸收网，对天线前后防卫度、方向性等电气指标都有提高。第11页二、微波通信天线技术要求1.天线的机械性能：不同厂家生产的天线，其机械性能有所不同，这就要求在微波电路设计 时明确对天线机械性能的要求，便于选取合适的天线。例如：在不同的 地区安装的天线，对天线机械性能要求是不同的，沿海电路就对天线的 抗风指标提出了更加严格的要求。A.天线抗风能力工作风速：在该风速下，天线的轴向偏转角度小于最高频点半功率宽度的 三分之一，例如：普天天线工作风速的指标是35m/s.极限风速：在该风速下，天线系统不会出现任何永久性变形，例如：普天天 线的极限风速指标是55m/s.B.天线挂架调整范围水平方位角调节范围，粗调方位是360度，直径2m天线微调一般是5度。这个指标跟天线直径有关。俯仰微调范围，直径2m天线一般是5度。这个指标也是跟天线直径有关。C.覆冰厚度：一般是25mm.这一指标在寒冷潮湿地区非常值得重视。D.工作温度：天线一般工作温度是一55C +70 C。E.天线系统重量：这个指标对于天线的运输和安装都非常重要，微波设计时需要 这个指标来确定铁塔或抱杆的负荷能力是否符合要求。F.天线对挂架对抱杆的要求：因为不同规格的天线适用不同直径的抱杆，要根据 天线挂架的要求来配置合适的抱杆.2.0m微流天线 25mm 挂架调整范国方位:枳烟360。博W 5。俏仰该汹士5。抱杆*径多亢凤台巨力工作凤速I 35m/s（水平佩3寿小于 OJO）极隈凤S5m/s工作温度破冰厚度-55-C*7OX?天线机械性能图例（普天）第12页2.天线的电气性能不同厂家生产的天线，其电气性能有所差异，这就要求在微波电路设计 时明确对天线电气性能的要求，便于选取合适的天线。A.频率：指天线使用的频段，这些频段一般符合世界通用的标准。不同厂家的微 波设备，可能选取不同的频率划分方式，所以要对应具体的天线频率选 取合适的天线。B.驻波比：指天线在使用频段内的最大电压驻波比。驻波比反映了天线系统对信 号的反射情况，是微波系统内非常重要的电气指标。天线的驻波比指标 和天馈系统连接后的系统驻波指标都必须符合电路设计的要求，器件在 制造过程中的缺陷和器件安装过程中的损伤都会反映到驻波指标的变化。所以通过驻波比指标可以判断器件或系统的电气性能。天线的 VSWR 140 120 100-ao-SO-40-20-IO-S O 5 10 1S 20 40 0 80 1OO 120 140 160 1SOAZIMUTH DEGREES FROM MAIN LOBEBand(GMz)!7.125-7.725 Mfed Band Galn(tfBI):43.1 MPBW|Mm1 Bad):1.13 D*.r勃Front to Back Ratio(dB):G XPD(dB)t 30第14页3.天线的包装方式微波通信天线一般体积较大，形状不规则，所以在运输和仓储时都需要非常注意，避免 损坏。天线的包装方式就非常重要，天线的包装基本上分两种：整体包装方式和分体包 装方式。A.整体包装方式：对于直径1.2米以下的天线，一般采用整体包装方式，因为小型天线在出 厂时各个天线部件已经拼装在一起，所以可以将天线整体进行包装运输。B.分体式包装方式：对于直径1.2米以上的天线，由于天线尺寸较大，如果整体拼装好运输 和仓储都非常困难，所以采用将天线各部件分别包装运输仓储。包装要求：,、1.包装箱材质为多层板全封闭,外面铁皮整体加固，出口免蒸熏;2.包装箱颜色为本色；3.包装箱上注明详细的产品及包装信息,包括：A.包装产品信息B.包装箱内尺寸C.包装箱外尺寸D.包装箱内产品数量E.产品重量F.总重量G.码放要求4.包装箱内应有详细准确的产品安装使用说明（中/英文）。下面组图为NEC天线的包装方式图例:0.3m天线包装方式图例0.3m天线包装方式图例（1）第15页中0.3米高性能天线包装外形0.3m天线包装方式图例（3）0.6nl天线包装方式图例0.6m天线包装方式图例（3）第16页1.2m天线包装方式图例1.2m天线包装方式图例（2）1.2m天线包装方式图例（1）图2eL 2米高性能天发包装外形1.2m天线包装方式图例（3）2.5m天线包装方式图例2.5m天线包装方式图例（1）2.5m天线包装方式图例（2）第17页3.2nl天线包装方式图例3.2m 上二3.2m天线包装方式图例（1）3.2m天线包装方式图例（2）第18页第二章微波通信天线系统 品 名 代码 表第19页微波通信天线系统品名代码表品名描述单位品名编码1国产天线4G3.2米高性能天线面TCKH12国产天线5G(4.400-5.000)2.0米高性能天线面TAAH13国产天线5G(4.400-5.000)2.5米高性能天线面TAAH24国产天线5G(4.400-5.000)3.2米高性能天线面TAAH35国产天线5G(4.400-5.000)4.0米高性能天线面TAAH46国产天线5G(4.400-5.000)1.5米高性能天线 加罩面TAAH57国产天线5G(4.400-5.000)1.8米高性能天线加罩面TAAH68国产天线6G(5.9 25-6.425)2.0米高性能天线面TABH19国产天线6G(6.425-7.125)2.0米高性能天线面TABH1H10国产天线6G(5.9 25-6.425)2.5米高性能天线面TABH211国产天线6G(6.425-7.125)2.5米高性能天线面TABH2H12国产天线6G(5.9 25-6.425)3.2米高性能天线面TABH313国产天线6G(6.425-7.125)3.2米高性能天线面TABH3H14国产天线6G(5.9 25-6.425)4.0米高性能天线面TABH415国产天线6G(6.425-7.125)4.0米高性能天线面TABH4H16国产天线6G(5.9 25-6.425)1.5米高性能天线面TABH517国产天线6G(6.425-7.125)1.5米高性能天线面TABH5H18国产天线6G(5.9 25-6.425)1.8米高性能天线面TABH619国产天线6G(6.425-7.125)1.8米高性能天线面TABH6H20国产天线6G(5.9 25-6.425)1.2米高性能天线面TABH721国产天线6G(5.9 25-6.425)1.2米高性能天线面TABH759 622国产天线6G(6.425-7.125)1.2米高性能天线面TABH764723国产天线6G(6.425-7.125)1.2米高性能天线面TABH7H24国产天线6G(5.9 25-6.425)1.6米高性能天线面TABH825国产天线6G(6.425-7.125)1.6米高性能天线面TABH8H26国产天线6G(5.925-6.425)3.2米高性能天线 座架式面TABH927国产天线6G(6.4-7.1)2.0米高性能天线面TABHA28国产天线7G0.6米高性能天线面TACH129国产天线7G1.0米高性能天线面TACH230国产天线7GL 2米高性能天线面TACH331国产天线7Gl.5米高性能天线面TACH432国产天线7G2.0米高性能天线面TACH533国产天线7GL 6米高性能天线面TACH934国产天线7Gl.8米高性能天线面TCCH1035国产天线7G2.4米高性能天线面TCCH1136国产天线7G2.5米高性能天线面TCCH637国产天线7G3.2米高性能天线面TCCH738国产天线7G4.0米高性能天线面TCCH839国产天线7G3.2米高性能天线双极化面TCCH940国产天线7Gl.2米高性能天线PDR70接口面TACF141国产天线7Gl.5米高性能天线PDR70接口面TACF242国产天线7G2.0米高性能天线PDR70接口面TACF343国产天线7G2.5米高性能天线PDR70接口面TACF444国产天线7G3.2米高性能天线PDR70接口面TACF545国产天线7G4.0米高性能天线PDR70接口面TACF646国产天线7Go.6米高性能天线PDR70接口面TACF747国产天线7Gl.8米高性能天线PDR70接口面TACF8第20页微波通信天线系统品名代码表资材归类1 品名描述单位1品名编码48国产天线7Go.6M高性能天线(7.1-7.4)面TACHA49国产天线7GL0M高性能天线(7.1-7.4)面TACHB50国产天线7Gl.2M高性能天线(7.1-7.4)面TACHC51国产天线7GL 5M高性能天线(7.1-7.4)面TACHD52国产天线7Gl.6M高性能天线(7.1-7.4)面TACHE53国产天线7G2.0M高性能天线(7.1-7.4)面TACHF54国产天线7G2.5M高性能天线(7.1-7.4)面TACHG55国产天线7G3.2M高性能天线(7.1-7.4)面TACHH56国产天线7G3.2M高性能双极化天线(7.125-7.425GHz)面TACHH257国产天线7G4.0M高性能天线(7.1-7.4)面TACHJ58国产天线7G0.6米高性能天线(7.125-7.725GHz)面TACHK59国产天线7G1.2米高性能天线(7.125-7.725GHz)面TACHM60国产天线7G1.6米高性能天线(7.125-7.725GHz)面TACHO61国产天线7G2.0米高性能天线(7.125-7.725GHz)面TACHQ62国产天线7G1.8米高性能天线(7.125-7.725GHz)面TACHQ1863国产天线7G2.4米高性能天线(7.125-7.725GHz)面TACIIQ2464国产天线7G2.0米高性能双极化天线(7.125-7.725GHz)面TACHQS65国产天线7G3.2米高性能双极化天线(7.125-7.725GHz)面TACIIQS366国产天线7G2.5米高性能双极化天线(7.125-7.725GHz)面TACIIQS567国产天线7G2.5米高性能天线(7.125-7.725GHz)面TACHR68国产天线7G1.2米高性能双极化天线(7.125-7.725GHz)面TACKHMS69国产天线7Go.6M高性能天线(7.1-8.2)面TACGN70国产天线7G1.0M高性能天线(7.1-8.2)面TACGP71国产天线7G2.5米高性能天线(7.4-7.7)面TCCGA72国产天线7Go.6米高性能天线(7.4-7.7)面TACHU73国产天线7Gl.2米高性能天线(7.4T.7)面TACHW74国产天线7G2.0米高性能天线(7.4-7.7)面TACHZ75国产天线7Go.6M高性能天线(7.4-7.9)面TACGD76国产天线7G1.0M高性能天线(7.4-7.9)面TACGE77国产天线7G2.0M高性能天线(7.4-7.9)面TACGJ78国产天线7G2.5M高性能天线(7.4-7.9)面TACGK79国产天线8G2.0米高性能天线双极化面TCDHC80国产天线8GL 2米高性能天线 双极化(7.7-8.5)面TCDHD81国产天线8G2.0米高性能天线 双极化(7.7-8.5)面TCDHE82国产天线8Gl.6米高性能天线 双极化(7.7-8.5)面TCDHF83国产天线8G0.6米高性能天线(7.7-8.5)面TCDHG84国产天线8Gl.2米高性能天线(7.7-8.5)面TCDHH85国产天线8Gl.2米高性能天线PDR84接口面TCDF186国产天线8GL 5米高性能天线PDR84接口面TCDF287国产天线8G2.0米高性能天线PDR84接口面TCDF388国产天线8G2.5米高性能天线PDR84接口面TCDF489国产天线8G3.2米高性能天线PDR84接口面TCDF590国产天线8G4.0米高性能天线PDR84接口面TCDF691国产天线8G3.0米高性能天线座架式面TCDF792国产天线8G3.2米高性能天线双极化面TCDF893国产天线8G2.0米高性能天线座架式面TCDF994国产天线8G3.2米高性能天线PDR84接口无溃源面TCDFD第21页微波通信天线系统品名代码表编号资材归类1 品名描述单位品名编码95国产天线8G0.3米高性能天线面TCDH096国产天线8G0.6米高性能天线面TCDH197国产天线8G1.0米高性能天线面TCDH298国产天线8GL 2米高性能天线面TCDH399国产天线8GL 5米高性能天线面TCDH4100国产天线8G2.0米高性能天线面TCDH5101国产天线8G2.5米高性能天线面TCDH6102国产天线8G3.2米高性能天线面TCDH7103国产天线8G4.0米高性能天线面TCDH8104国产天线8GL 6米高性能天线面TCDH9105国产天线8Gl.8米高性能天线面TCDHA106国产天线8G0.6M高性能天线天7-8.2)面TCDHA8L107国产天线8GL0M高性能天线(7.7-8.2)面TCDHB8L108国产天线8Gl.2M高性能天线(7.7-8.2)面TCDHB9 L109国产天线8G1.2M高性能天线(7.725-8.275)双极化面TCDHB9 S110国产天线8GL 6M高性能天线(7.7-8.2)面TCDHBCL111国产天线8G1.6M高性能天线(7.725-8.275)双极化面TCDHBCS112国产天线8G2.0M高性能天线天7-8.2)面TCDHBEL113国产天线8G2.0M高性能天线(7.725-8.275)双极化面TCDHBES114国产天线8G2.5M高性能天线(7.725-8.275)双极化面TCDHBFS115国产天线8G0.6M高性能天线(8.2-8.5)面TCDHL116国产天线8G1.0M高性能天线(8.2-8.5)面TCDHM117国产天线11G1.2米高性能天线PDR100面TCEF1118国产天线UGL5米高性能天线PDR100面TCEF2119国产天线11G2.0米高性能天线PDR100面TCEF3120国产天线11G3.2米高性能天线PDR100面TCEF4121国产天线HG0.3米高性能天线面TCEH1122国产天线HG0.6米高性能天线面TCEH2123国产天线11G1.0米高性能天线面TCEH3124国产天线11GL2米高性能天线面TCEH4125国产天线11G1.5米高性能天线面TCEH5126国产天线HG2.0米高性能天线面TCEH6127国产天线11GL6米高性能天线面TCEH7128国产天线HG2.5米高性能天线面TCEH8129国产天线13Gl.2米高性能天线PDR100面TCFF1130国产天线13GL 5米高性能天线PDR100面TCFF2131国产天线13G2.0米高性能天线PDR100面TCFF3132国产天线13G0.3米高性能天线面TCFH1133国产天线13G0.6米高性能天线面TCFH2134国产天线13G1.0米高性能天线面TCFH3135国产天线13Gl.2米高性能天线面TCFH4136国产天线13GL 5米高性能天线面TCFH5137国产天线13G2.0米高性能天线面TCFH6138国产天线13GL 6米高性能天线面TCFH7139国产天线13G0.3米高性能天线/出口面TCFHA140国产天线13GL 2米高性能天线/出口面TCFHD141国产天线13G1.2米高性能天线(座架式)面TCFHE第22页微波通信天线系统品名代码表编号资材归类1 品名描述品名编码142国产天线15G0.3米高性能天线TCGH1143国产天线15G0.6米高性能天线面TCGH2144国产天线15G0.6米高性能双极化天线面TCGH2S145国产天线15GL0米高性能天线面TCGH3146国产天线15GL 2米高性能天线面TCGH4147国产天线15GL 5米高性能天线面TCGH5148国产天线15G2.0米高性能天线面TCGH6149国产天线15Gl.6米高性能天线面TCGH7150国产天线15GL 2米高性能天线法兰接口面TCGF1151国产天线15GL 5米高性能天线法兰接口面TCGF2152国产天线15G2.0米高性能天线法兰接口面TCGF3153国产天线18G0.3米高性能天线面TCHH1154国产天线18G0.6米高性能天线面TCHH2155国产天线18G1.0米高性能天线面TCHH3156国产天线18GL 2米高性能天线面TCHH4157国产天线18Gl.5米高性能天线面TCHH5158国产天线18G2.0米高性能天线面TCHH6159国产天线18GL 6米高性能天线面TCHH7160国产天线18G0.6米高性能双极化天线面TCHH8161国产天线18GL 2米高性能双极化天线面TCHH9162国产天线23G0.3米高性能天线面TCJH1163国产天线23G0.6米高性能天线面TCJH2164国产天线23G1.0米高性能天线面TCJH3165国产天线23Gl.2米高性能天线面TCJH4166国产天线23GL 5米高性能天线面TCJH5167国产天线23G2.0米高性能天线面TCJH6168国产天线5G2.0米标准性能天线面TAAS1169国产天线5G2.5米标准性能天线面TAAS2170国产天线5G3.2米标准性能天线面TAAS3171国产天线5G4.0米标准性能天线面TAAS4172国产天线5Gl.5米标准性能天线面TAAS5173国产天线5Gl.8米标准性能天线面TAAS6174国产天线5G2.0米标准性能天线加罩面TAAZ1175国产天线5G2.5米标准性能天线加罩面TAAZ2176国产天线5G3.2米标准性能天线加罩面TAAZ3177国产天线5G4.0米标准性能天线加罩面TAAZ4178国产天线5Gl.5米标准性能天线加罩面TAAZ5179国产天线5GL 8米标准性能天线加罩面TAAZ6180国产天线6G2.0米标准性能天线面TABS1181国产天线6G2.5米标准性能天线面TABS2182国产天线6G3.2米标准性能天线面TABS 3183国产天线6G4.0米标准性能天线面TABS4184国产天线6Gl.2米标准性能天线面TABS 5185国产天线6G2.0米标准性能天线加罩面TABZ1186国产天线6G2.5米标准性能天线加罩面TABZ2187国产天线6G3.2米标准性能天线加罩面TABZ3188国产天线6G4.0米标准性能天线加罩面TABZ4第23页微波通信天线系统品名代码表编号资材归类1 品名描述品名编码189国产天线6GL 5米标准性能天线加罩TABZ5190国产天线6GL 8米标准性能天线加罩面TABZ6191国产天线6Gl.2米标准性能天线加罩面TABZ7192国产天线7Gl.2米标准性能天线PDR70面TCCL1193国产天线7Gl.5米标准性能天线PDR70面TCCL2194国产天线7G2.0米标准性能天线PDR70面TCCL3195国产天线7G2.5米标准性能天线PDR70面TCCL4196国产天线7G3.2米标准性能天线PDR70面TCCL5197国产天线7G4.0米标准性能天线PDR70面TCCL6198国产天线7G0.6米标准性能天线PDR70面TCCL7199国产天线7G1.8米标准性能天线PDR70面TCCL8200国产天线7Gl.5米标准性能天线面TCCS1201国产天线7G0.6米标准性能天线面TCCS2202国产天线7G1.0米标准性能天线面TCCS3203国产天线7Gl.2米标准性能天线面TCCS4204国产天线7G2.0米标准性能天线面TCCS5205国产天线7G2.5米标准性能天线面TCCS6206国产天线7G3.2米标准性能天线面TCCS7207国产天线7G4.0米标准性能天线面TCCS8208国产天线7Gl.6米标准性能天线面TCCS9209国产天线7G0.6米标准性能天线加罩面TCCZ1210国产天线7G1.0米标准性能天线加罩面TCCZ2211国产天线7Gl.2米标准性能天线加罩面TCCZ3212国产天线7GL 5米标准性能天线加罩面TCCZ4213国产天线7G2.。米标准性能天线加罩面TCCZ5214国产天线7G2.5米标准性能天线加罩面TCCZ6215国产天线7G3.2米标准性能天线加罩面TCCZ7216国产天线7G4.。米标准性能天线加罩面TCCZ8217国产天线7Gl.8米标准性能天线加罩面TCCZ9218国产天线8GL 2米标准性能天线加罩PDR84面TCDG1219国产天线8Gl.5米标准性能天线加罩PDR84面TCDG2220国产天线8G2.。米标准性能天线加罩PDR84面TCDG3221国产天线8G2.5米标准性能天线加罩PDR84面TCDG4222国产天线8G3.2米标准性能天线加罩PDR84面TCDG5223国产天线8G4.。米标准性能天线加罩PDR84面TCDG6224国产天线8Gl.2米标准性能天线PDR84面TCDL1225国产天线8Gl.5米标准性能天线PDR84面TCDL2226国产天线8G2.0米标准性能天线PDR84面TCDL3227国产天线8G2.5米标准性能天线PDR84面TCDL4228国产天线8G3.2米标准性能天线PDR84面TCDL5229国产天线8G4.0米标准性能天线PDR84面TCDL6230国产天线8G0.3米标准性能天线面TCDS0231国产天线8G0.6米标准性能天线面TCDS1232国产天线8GL0米标准性能天线面TCDS2233国产天线8GL 2米标准性能天线面TCDS3234国产天线8Gl.5米标准性能天线面TCDS4235国产天线8G2.0米标准性能天线面TCDS5第24页微波通信天线系统品名代码表品名编码236国产天线8G2.5米标准性能天线TCDS6237国产天线8G3.2米标准性能天线面TCDS7238国产天线8G4.。米标准性能天线面TCDS8239国产天线8GL 6米标准性能天线面TCDS9240国产天线8GL 6米标准性能天线/包装面TCDSD241国产天线8G0.6米标准性能天线加罩面TCDZ1242国产天线8GL0米标准性能天线加罩面TCDZ2243国产天线8Gl.2米标准性能天线加罩面TCDZ3244国产天线8Gl.5米标准性能天线加罩面TCDZ4245国产天线8G2.0米标准性能天线加罩面TCDZ5246国产天线8G2.5米标准性能天线加罩面TCDZ6247国产天线8G3.2米标准性能天线加罩面TCDZ7248国产天线8G4.0米标准性能天线加罩面TCDZ8249国产天线8G0.3米标准性能天线加罩面TCDZ9250国产天线HG0.3米标准性能天线面TCES1251国产天线11G0.6米标准性能天线面TCES2252国产天线11G1.0米标准性能天线面TCES3253国产天线11GL2米标准性能天线面TCES4254国产天线11GL5米标准性能天线面TCES5255国产天线HG2.0米标准性能天线面TCES6256国产天线11G0.3米标准性能天线加罩面TCEZ1257国产天线11G0.6米标准性能天线加罩面TCEZ2258国产天线11G1.0米标准性能天线加罩面TCEZ3259国产天线11GL2米标准性能天线加罩面TCEZ4260国产天线11G1.5米标准性能天线加罩面TCEZ5261国产天线11G2.0米标准性能天线加罩面TCEZ6262国产天线13Gl.2米标准性能天线加罩法兰接口面TCFG1263国产天线13GL 5米标准性能天线加罩法兰接口面TCFG2264国产天线13G2.0米标准性能天线加罩法兰接口面TCFG3265国产天线13G0.3米标准性能天线面TCFS1266国产天线13G0.6米标准性能天线面TCFS2267国产天线13G1.0米标准性能天线面TCFS3268国产天线13GL 2米标准性能天线面TCFS4269国产天线13GL 5米标准性能天线面TCFS5270国产天线13G2.0米标准性能天线面TCFS6271国产天线13GL 6米标准性能天线面TCFS7272国产天线13G0.6米标准性能天线/出口面TCFSB273国产天线13G2.0米标准性能天线/出口面TCFSE274国产天线13G0.3米标准性能天线加罩面TCFZ1275国产天线13G0.6米标准性能天线加罩面TCFZ2276国产天线13GL0米标准性能天线加罩面TCFZ3277国产天线13GL 2米标准性能天线加罩面TCFZ4278国产天线13GL 5米标准性能天线加罩面TCFZ5279国产天线13G2.0米标准性能天线加罩面TCFZ6280国产天线15GL 2米标准性能天线法兰接口面TCGL1281国产天线15GL 5米标准性能天线法兰接口面TCGL2282国产天线15G2.0米标准性能天线法兰接口面TCGL3第25页微波通信天线系统品名代码表编号资材归类1 品名描述单位1品名编码283国产天线15G0.3米标准性能天线面TCGS1284国产天线15G0.6米标准性能天线面TCGS2285国产天线15G1.0米标准性能天线面TCGS3286国产天线15Gl.2米标准性能天线面TCGS4287国产天线15GL 5米标准性能天线面TCGS5288国产天线15G2.0米标准性能天线面TCGS6289国产天线15GL 6米标准性能天线面TCGS7290国产天线15G0.3米标准性能天线加罩面TCGZ1291国产天线15G0.6米标准性能天线加罩面TCGZ2292国产天线15GL 0米标准性能天线加罩面TCGZ3293国产天线15GL 2米标准性能天线加罩面TCGZ4294国产天线15GL 5米标准性能天线加罩面TCGZ5295国产天线15G2.0米标准性能天线加罩面TCGZ6296国产天线15GL 2米标准性能天线加罩法兰接口面TCGG1297国产天线15GL 5米标准性能天线加罩法兰接口面TCGG2298国产天线15G2.0米标准性能天线加罩法兰接口面TCGG3299国产天线18G0.3米标准性能天线面TCHS1300国产天线18G0.6米标准性能天线面TCHS2301国产天线18GL0米标准性能天线面TCHS3302国产天线18GL 2米标准性能天线面TCHS4303国产天线18GL 5米标准性能天线面TCHS5304国产天线18G2.0米标准性能天线面TCHS6305国产天线18G0.3米标准性能天线加罩面TCHZ1306国产天线18G0.6米标准性能天线加罩面TCHZ2307国产天线18G1.0米标准性能天线加罩面TCHZ3308国产天线18GL 2米标准性能天线加罩面TCHZ4309国产天线18Gl.5米标准性能天线加罩面TCHZ5310国产天线18G2.。米标准性能天线加罩面TCHZ6311国产天线23G0.3米标准性能天线面TCJS1312国产天线23G0.6米标准性能天线面TCJS2313国产天线23G1.0米标准性能天线面TCJS3314国产天线23GL 2米标准性能天线面TCJS4315国产天线23GL 5米标准性能天线面TCJS5316国产天线23G2.0米标准性能天线面TCJS6317国产天线23G0.3米标准性能天线加罩面TCJZ1318国产天线23G0.6米标准性能天线加罩面TCJZ2319国产天线23G1.0米标准性能天线加罩面TCJZ3320国产天线23GL 2米标准性能天线加罩面TCJZ4321国产天线23Gl.5米标准性能天线加罩面TCJZ5322国产天线23G1.0米标准性能天线面TCJZ6第26页微波通信天线系统品名代码表编号资材归类1 品名描述单位品名编码323国产天线附件L2M天线座架套DTF48324国产天线附件2.5M天线座架套DTF49325国产天线附件2.0M天线座架套DTF50326国产天线附件3.2M天线座架套DTF501327国产天线附件0.3米天线挂架套DTF502328国产天线附件0.6米天线挂架套DTF54329国产天线附件1.2米天线挂架套DTF60330国产天线附件1.6米天线三角挂架及附件套DTF71331国产天线附件2.0米天线三角挂架及附件套DTF72332国产天线附件2.5米天线三角挂架及附件套DTF73333国产天线附件3.2米天线三角挂架及附件套DTF74334国产天线附件3.7米天线三角挂架及附件套DTF75335国产天线附件8G天线终端负载(UDR84)个DTF58336国产天线附件8G天线终端负载(PDR84)个DTF58P337国产天线附件5G天线终端负载(UDR48)个DTF51338国产天线附件5G天线终端负载(PDR48)个DTF51P339国产天线附件6G天线终端负载(PDR70)个DTF51Z340国产天线附件6G天线终端负载(UDR70)个DTF52341国产天线附件7.1-7.4G天线终端负载(UDR70)个DTF520342国产天线附件7.1-7.4G天线终端负载(PDR70)个DTF521343国产天线附件7.4-7.7G天线终端负载(UDR70)个DTF523344国产天线附件7.4-7.7G天线终端负载(PDR70)个DTF524345国产天线附件7.7.7G天线终端负载(UDR70)个DTF525346国产天线附件7.1-7.7G天线终端负载(PDR70)个DTF526347国产天线附件0.3米天线罩布套DTF03348国产天线附件0.6米天线罩布套DTF04349国产天线附件1.2米天线罩布套DTF05350国产天线附件1.6米天线罩布套DTF16351国产天线附件2.。米天线罩布套DTF20352国产天线附件2.5米天线罩布套DTF25353国产天线附件3.2米天线罩布套DTF32354国产天线附件4.6米天线罩布套DTF46355国产天线附件3.7米天线罩布套DTF39356国产天线附件3.9米天线反射面面DTF40357国产天线附件4.6米天线反射面面DTF47358国产天线附件2.5米天线反射面面DTF21359国产天线附件3.2米天线反射面面DTF22360国产天线附件1.6米天线反射面面DTF17361国产天线附件2.0米天线反射面面DTF19362国产天线附件0.3米天线反射面面DTF10363国产天线附件0.6米天线反射面面DTF11364国产天线附件1.2米天线反射面面DTF12365国产天线附件2.。米天线围边套DTW20366国产天线附件2.5米天线围边套DTW25367国产天线附件3.2米天线围边套DTW32368国产天线附件3.7米天线围边套DTW37369国产天线附件4.6米天线围边套DTW46第27页微波通信天线系统品名代码表品名描述单位品名编码370国产天线附件2.5米天线水平拉杆套TF019 XXXXX371国产天线附件3.7米天线水平拉杆套DTF56372国产天线附件4.6米天线水平拉杆套DTF57373国产天线附件1.6米天线水平拉杆套DTF37374国产天线附件2.0米天线水平拉杆套DTF38375国产天线附件1.2米天线水平拉杆套DTF13376国产天线附件3.2米天线水平拉杆套DTF53377国产天线附件1.6米天线水平加强支撑杆套DTS16378国产天线附件2
