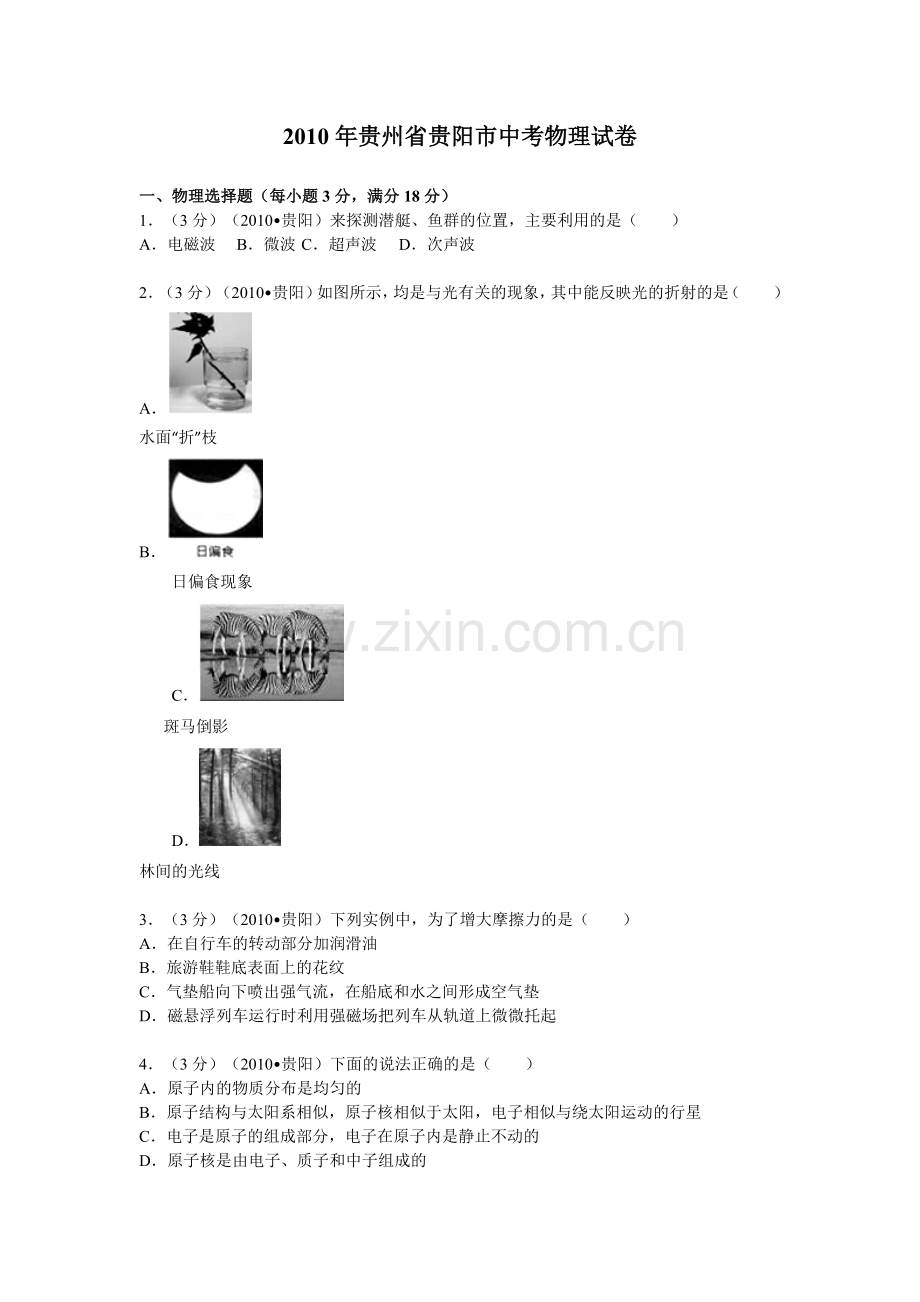

2010年贵州省贵阳市中考物理试卷一、物理选择题（每小题3分，满分18分）1（3分）（2010贵阳）来探测潜艇、鱼群的位置，主要利用的是（）A电磁波B微波C超声波D次声波2（3分）（2010贵阳）如图所示，均是与光有关的现象，其中能反映光的折射的是（）A水面“折”枝B日偏食现象C 斑马倒影D林间的光线3（3分）（2010贵阳）下列实例中，为了增大摩擦力的是（）A在自行车的转动部分加润滑油B旅游鞋鞋底表面上的花纹C气垫船向下喷出强气流，在船底和水之间形成空气垫D磁悬浮列车运行时利用强磁场把列车从轨道上微微托起4（3分）（2010贵阳）下面的说法正确的是（）A原子内的物质分布是均匀的B原子结构与太阳系相似，原子核相似于太阳，电子相似与绕太阳运动的行星C电子是原子的组成部分，电子在原子内是静止不动的D原子核是由电子、质子和中子组成的5（3分）（2010贵阳）两车质量相同、同时水平做匀速直线运动，它们运动st图象如图所示分析可知（）A甲车动能大B乙车动能大C甲车重力势能大D乙车重力势能大6（3分）（2010贵阳）如图所示，电源电压保持不变，只闭合开关S1时，电流表的示数为0.3A；若再闭合开关S2，发现电流表的示数变化了0.2A若通过R1的电流为I1，通过R2的电流为I2，则（）AI1：I2=3：5BI1：I2=3：1CR1：R2=3：2DR1：R2=2：3二.非选择题7（1分）（2010贵阳）贵阳市政府为创建全国文明城市，采取了一系列的措施如：为改善环境，增大了城市绿化面积；为减少交通事故，开展“文明过马路”活动；为，禁止汽车在城区内鸣笛8（3分）（2010贵阳）我国成功发射的探月卫星“嫦娥一号”（ 如图）已通过波发回了很多月球的信息，为我国探月工程的实施打下了坚实的基础据悉，“嫦娥一号”舱体首次使用了我国自主研制的具有坚固、轻巧、易于加工等特点的铝锂合金板材从物理学角度看，这种材料：易于加工延展性好，坚固大，轻巧小9（3分）（2010贵阳）在一杯水中滴入蓝黑水，静置一段时间后发现整杯水变蓝，这种现象说明分子在；把两块表面干净的铅块压紧，下面吊一物体时不会将它们拉开（如图所示），则说明分子间存在着（选填“引力”或“斥力”）10（3分）（2010贵阳）半导体材料在我们的生活中有着广泛应用，用它制成的半导体二极管具有性11（3分）（2010贵阳）世博会历来是各国展示最新发明、最新科技成果的盛会在本次上海世博会上，我国相关单位实施了太阳能、新能源汽车、LED照明工程等项目的应用，如图是投入园区内使用的一种以燃料电池为电源的电动车，请列举出使用该燃料电动车的一条优点：12（3分）（2010贵阳）高速行驶的汽车刹车后不会立即停止，是因为汽车具有，在此过程中，车轮与地面摩擦车轮发热，这是通过的方法增大它的内能13（3分）（2010贵阳）如图所示的自行车上安装有发电装置，利用车轮的转动就可使车灯发光这种装置根据原理来发电，它工作时将能转化为电能14（2分）（2010贵阳）清晨，花草，树木上常挂有露珠这些露珠是水蒸气遇冷形成的，在阳光下他们又会消失，这是因为露珠发生了的缘故（填物态变化名）15（2分）（2010贵阳）2010年5月26日，我省越城国际快速列车“先锋号”在贵阳，都匀正式运营，贵阳至都匀铁路长约150km，若列车以160km/h的速度行驶，从贵阳出发大约需h（保留两位小数）可到达列车经过时，人离得太近会被“吸近”列车，这是因为车与人之间气体流速变大，压强16（2分）（2010贵阳）小明用200N的水平推力推动重为300N的箱子，使其10s内匀速前进了0.5m此过程中小明对箱子做的功为J，功率是W17（2分）（2010贵阳）如图所示的电路中，电源电压保持不变，小灯泡L上标有“6V 3W”闭合S，滑动变阻器滑片p置于中点时，灯L正常发光，当滑片置于p置于最右端时，电流表示数为0.3A，则滑动变阻器最大阻值为，电源电压三.简答题18（2010贵阳）水是生命之源，地球上水的储量虽然很多，但是淡水资源非常紧张，仅占全球总水量的百分之二点七，合理利用和保护水资源是我们义不容辞的责任请你就生活中如何做到节约用水提出两条合理建议19（2010贵阳）将一个鸡蛋分别放入盐水和水中，发现鸡蛋在盐水中漂浮，在水中沉底，如图所示请比较鸡蛋在两种液体中所受浮力大小，并说明理由20（2010贵阳）小明在商场看到外形和容量完全相同，但额定功率分别为1200W和800W的两个不锈钢电热水壶他认为800W的电热水壶功率小，比较省电，如从节能的角度考虑，你认为他的想法合理吗？请说明理由四.作图题21（2010贵阳）根据小磁针静止时的位置，在图中标出条形磁体的N，S极22（2010贵阳）如图所示，O是杠杆的支点，请在图中画出动力F1的力臂23（2010贵阳）请用笔画线代替导线，在图中完成电路连接要求：（1）开关同时控制两灯（2）两灯串联（3）电压表测L1两端电压24（2010贵阳）如图所示，平面镜OM斜放在水平桌面上（1）请画出小球A在OM中做成的像A（2）若将平面镜沿顺时针方向旋转90至OM位置，这个过程球A在平面镜中的移动轨迹四.实验探究题25（2010贵阳）小明在探究“平面镜成像特点”实验中，将一块玻璃板竖直放在水平桌面上，把点燃的蜡烛A放在玻璃板前，然后将与A等大的蜡烛B放在像的位置，r如图所示，在此实验中：（1）他还要用到的实验工具是，选此工具是为了（2）选两只相等的蜡烛是为了（3）若移去蜡烛B在像的位置放一光屏，光屏上（填“能”或“不能”）接收到蜡烛A的像，这说明平面镜平面镜成像26（2010贵阳）在“测量小灯泡的额定功率”实验中，小悦设计了如图所示电路，已知小灯泡额定电压为3.8V，电源电压恒为6V（1）为保证电路安全，连接器材时，小悦应该开关（2）闭合开关进行实验时，小悦发现无论怎样移动滑片，电流表和电压表的示数都不变，且灯泡较暗，产生这种现象的原因是（3）排除故障后，小悦移动滑片至某一位置时，电压表示数为2.7V，为使小灯泡正常发光，她应将滑片向（选填“A”或“B”）端移动（4）当小灯泡正常发光时，电流表示数为0.3A，则小灯泡额定功率为W27（2010贵阳）小悦在“测量滑轮组机械效率”实验中设计了如图所示装置，小悦想，如果绕线方法不变，还有哪些因素会影响它的机械效率？通过思考，小悦提出了下面的猜想：猜想A：被提升的钩码重可能会影响滑轮组的机械效率；猜想B：钩码匀速上升的速度可能会影响滑轮组的机械效率为验证自己的猜想是否正确，小悦分别对两个猜想进行探究数据如下表：表一：钩码以相同的速度匀速上升实验次数钩码重G/N钩码上升的高度h/m弹簧测力计的示数F/N弹簧测力计移动的距离s/m机械效率140.10.374.1%260.12.40.383.3%380.13.10.3表二：钩码以不同的速度匀速上升实验次数钩码重G/N钩码上升的高度h/m弹簧测力计的示数F/N弹簧测力计移动的距离s/m机械效率460.12.40.383.3%560.12.40.383.3%660.12.40.383.3%（1）第一次实验中弹簧测力计示数如图所示，读数为N（2）第3次实验中滑轮组的机械效率是（3）小悦在探究中应用用到的科学研究方法是（4）综合分析表一、表二的数据，可得出结论：五.综合应用题28（2010贵阳）海宝是2010年上海世博会的吉祥物，如图是上海街头一座海宝雕塑，若其质量为5.4103kg，雕塑与底座的受力面积为1.2m2（g=10N/kg）（1）求雕塑所受重力（2）求雕塑对底座的压强（3）用物理知识解释雕塑下安底座的原因29（2010贵阳）在图甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡L1的额定电压为8V，灯泡L2的额定电压为6V，图乙是灯泡L2的UI图象（1）当开关S接a时，电压表的示数为1.2V，电流表的示数为0.3A，求定值电阻R0的阻值（2）开关S接a时，调节电源电压，使灯泡L1正常发光，此时R0消耗的功率为1W，求灯泡L1的额定功率（3）开关S接b时，通过调节电源电压可使电路允许达到的最大总功率是多少？2010年贵州省贵阳市中考物理试卷参考答案与试题解析一、物理选择题（每小题3分，满分18分）1（3分）【考点】声与信息菁优网版权所有【专题】应用题；声现象【分析】解答本题要对声呐有简单了解，声呐是根据蝙蝠的回声定位原理发明的一种回声测距装置，发射、接收的是超声波【解答】解：因为超声波的方向性好，遇到障碍物易反射的特点，所以人们用超声波的回声定位原理制成声呐，来探测潜艇、鱼群的位置故选C【点评】声呐发出的是超声波，雷达发出的是电磁波，要记清，不能混淆2（3分）【考点】光的折射现象及其应用菁优网版权所有【专题】光的折射、光的色散【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的【解答】解：A、人看到水里的树枝偏折了，这是光的折射，故本选项符合题意；B、日偏食现象是因为光在同一均匀介质中沿直线传播故本选项不符合题意；C、平静的水面相当于平面镜，斑马倒影是平面镜成的像，这是利用光的反射原理，故本选项不符合题意；D、林间透过树叶缝隙的光线是直的，说明光沿直线传播的原理，故本选项不符合题意；故选A【点评】掌握以下光现象原理：透镜、玻璃砖、看水中的物体一般都是光的折射原理；影子、日月食、小孔成像都是光的直线传播原理；镜子、水中倒影、潜望镜都是光的反射原理3（3分）【考点】增大或减小摩擦的方法菁优网版权所有【专题】重力、弹力、摩擦力【分析】摩擦力大小的影响因素：压力大小和接触面的粗糙程度；增大摩擦力的方法：增大压力，增大接触面的粗糙程度；减小摩擦力的方法：减小压力，减小接触面的粗糙程度，使接触面脱离，用滚动代替滑动据此分析判断【解答】解：A、在自行车的转动部分加润滑油，这样使相互接触的表面彼此离开，从而减小了摩擦，不符合题意；B、旅游鞋底表面的花纹，是在压力一定时，增大接触面的粗糙程度增大摩擦力符合题意C、气垫船向下喷出强气流，在船底和水之间形成空气垫，这样使相互接触的表面彼此离开，从而减小了摩擦，不符合题意；D、磁悬浮列车运行时利用强磁场把列车从轨道上微微托起，这样使相互接触的表面彼此离开，从而减小了摩擦，不符合题意故选B【点评】如何增大摩擦力在日常生活中有多种方法，如何将其与理论联系在一起是解决这类问题的关键，在生活中摩擦力有些是对我们有利的，这些我们要增大，有害的我们就要减小4（3分）【考点】原子的核式模型菁优网版权所有【专题】应用题；粒子与宇宙、材料世界【分析】原子是构成物质的一种微粒，并且是化学变化中的最小微粒它是由原子核和核外电子构成的，原子的质量很小，主要集中在原子核上有的原子的原子核中没有中子【解答】解：A、原子由原子核和电子构成，原子核由质子和中子构成，电子的质量相对质子和中子来说很小，所以原子的质量主要集中在原子核上，故A错误；B、原子的结构与太阳系相似，称为核式结构，由位于中心位置的原子核和核外绕核转动的电子组成，故B正确；C、原子由原子核和核外电子构成的，电子围绕原子核飞速转动，故C错误；D、原子核是由质子和中子构成，故D错误；故选B【点评】本题主要考查了原子构成的内容，可以依据已有的知识进行5（3分）【专题】应用题；机械能及其转化【分析】（1）动能大小与物体的质量和速度有关：质量一定时，物体的速度越大，动能就越大；（2）重力势能与物体的质量和高度有关：质量一定时，物体所处高度越高，重力势能越大【解答】解：A、由图象可知，当t甲=t乙时，s甲s乙，所以v甲v乙因为两车的质量相同，甲车的速度大于乙车的速度，所以甲车的动能大，故A正确、B错误；因为两车的质量相同且都在同一个地方行驶，所以它们具有的重力势能是相同的，故C、D错误故选 A【点评】本题考查的是影响物体的动能和势能的大小因素，从图象中提取有效信息是解题的关键6（3分）【考点】欧姆定律的应用菁优网版权所有【专题】欧姆定律【分析】分析先闭和开关S1（只有R1），再闭合开关S2（两电阻串联）电路的组成，根据欧姆定律和并联电路的电流关系求解【解答】解：只闭合开关S1时，电路只有只有R1，电流表的示数为0.3A；当开关S闭合时，R1、R2并联，电流表测干路电流，因为R1两端的电压不变，所以根据欧姆定律可知通过R1的电流不变，仍为0.3A，故通过R2的电流为电流表示数变化的量，即0.2A所以I1：I2=0.3A：0.2A=3：2，又因为并联电路中，各支路电流之比等于支路电阻的反比，则R1：R2=I2：I1=2：3故选D【点评】电路动态分析是关键：根据开关闭合，正确分析电路的连接方式，并会熟练应用相应的公式进行计算二.非选择题7（1分）【考点】防治噪声的途径菁优网版权所有【专题】应用题【分析】禁止汽车在城区内鸣笛，是在声源处减弱噪声【解答】解：在声源处减弱噪声是减弱噪声的三条途径中的一条，故禁止汽车在城区鸣笛是为减弱噪声所采取的措施故答案为：减弱噪声【点评】减弱噪声有三条途径：在声源处减弱、在传播过程中减弱、在人耳处减弱8（3分）【考点】物质的物理特征菁优网版权所有【专题】应用题【分析】（1）声波和电磁波都可以穿的信息，但声波不能在真空中传播，而电磁波可以在真空中传播，我们现在所用的无线通信都是利用电磁波来传递信息的；（2）不同的物质的物理性质是不同的，如对于不同的物体的密度、硬度、比热容等物理性质都是不同的，所以根据题目的所提示的信息分析即可解决【解答】解：由于电磁波可以在真空中传播，故“嫦娥一号”是通过电磁波发回了很多月球的信息的；同时，“嫦娥一号”的舱体是由坚固、轻巧、易于加工等特点的铝锂合金板材制成的，其坚固就是指该材料的硬度大，轻巧是指该材料的密度小故答案为：电磁；硬度；密度【点评】知道电磁波可以在真空中传播，且理解物体的常见物理性质是解决该题的关键9（3分）【考点】分子间的作用力；分子动理论的基本观点菁优网版权所有【专题】应用题【分析】要解答本题需掌握：（1）一切物质的分子都在不停地做无规则运动，且温度越高，分子运动越剧烈（2）构成物体的分子之间存在相互作用的引力和斥力，当分子间的距离大于平衡距离时，表现为斥力据此作出判断【解答】解：（1）静置一段时间后发现整杯水变蓝，这种现象说明分子在不停地做无规则运动；（2）将两个底面平整、干净的铅柱紧压后，两个铅柱的底面分子之间的距离比较大，表现为引力，使两个铅柱结合在一起，即使下面吊一个重物也不会将它们拉开故答案为：不停地做无规则运动；引力【点评】本题需掌握：分子在永不停息的做无规则运动，分子力存在引力和斥力，还要知道分子间有间隙，分子的运动与温度有关，温度越高，分子运动越剧烈10（3分）【考点】半导体的作用菁优网版权所有【专题】粒子与宇宙、材料世界【分析】制作二极管的主要材料是半导体材料，常用的有：硅、锗等材料，半导体二极管具有单向导电性【解答】解：半导体二极管具有单向导电性故答案为：单向导电【点评】本题考查了二极管的特点，属于基础知识的考查，比较简单11（3分）【考点】新能源菁优网版权所有【专题】答案开放型【分析】燃料电池汽车是指以氢气、甲醇等为燃料，通过化学反应产生电流，依靠电机驱动的汽车；其电池的能量是通过氢气和氧气的化学作用，而不是经过燃烧，直接变成电能的【解答】解：燃料电池的化学反应过程不会产生有害产物，因此燃料电池车辆是无污染汽车；燃料电池的能量转换效率比内燃机要高23倍，因此从能源的利用和环境保护方面，燃料电池汽车是一种理想的车辆；故答案为：无污染【点评】本题主要考查学生对：新能源的开发和利用的了解，是中招的热点12 （3分）【考点】惯性；做功改变物体内能菁优网版权所有【专题】分子热运动、内能；运动和力【分析】汽车由于惯性刹车后继续向前运动，汽车速度减小，动能减小，通过摩擦力做功动能转化为内能，车轮发热【解答】解：高速行驶的汽车，具有惯性，刹车后要继续向前滑行一段距离在运动中，通过摩擦阻力做功的方式，增加了车轮的内能，使车轮发热故答案为：惯性；做功【点评】本题是一道应用题，通过汽车刹车过程，考查了惯性、能量的转化问题这是一道应用所学物理知识分析、解决实际问题的题，是一道好题13（3分）【考点】发电机的构造和原理菁优网版权所有【专题】电动机、磁生电【分析】发电机是根据电磁感应现象制成的，工作时将机械能转化为电能【解答】解：自行车上安装有发电装置，这种装置根据电磁感应现象制成的，它工作时将机械能转化为电能故答案为：电磁感应；机械【点评】此题主要考查的是学生对发电机工作原理及其能量转化的理解和掌握，基础性题目14（2分）【考点】液化及液化现象；汽化及汽化吸热的特点菁优网版权所有【专题】汽化和液化、升华和凝华【分析】（1）在一定条件下，物体的三种状态固态、液态、气态之间会发生相互转化，这就是物态变化；（2）物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固【解答】解：露珠是水蒸气遇冷液化；液化形成的露珠在阳光下又发生汽化故答案为：液化；汽化【点评】本题主要考查学生对生活中常见的物态变化的认识和了解，是一道基础题15（2分）【考点】速度公式及其应用；流体压强与流速的关系菁优网版权所有【专题】长度、时间、速度；气体的压强、流体压强与流速的关系【分析】（1）已知路程与速度，可利用速度的公式变形求得时间；（2）流体流速越大的位置压强越小，据此做出解释【解答】解：（1）由题意知，铁路长s=150km，列车的速度v=160km/h，由公式v=得所需的时间：t=0.94h；（2）根据流体流速越大的位置压强越小可知，当列车经过时，靠近列车的位置空气流速快、压强小，外侧空气流速慢、压强大，所以人离得太近会被“吸近”列车故答案为：0.94；变小【点评】本题考查了速度公式的灵活运用以及流体压强与流速的关系，属基本公式和原理的考查，难度适中16（2分）【考点】功的计算；功率的计算菁优网版权所有【专题】计算题；功、功率、机械效率【分析】已知推力和在推力的方向上移动的距离，根据公式W=FS可求做的功，还知做功的时间，根据公式P=求做功的功率【解答】解：推力做的功为W=Fs=200N0.5m=100J，做功的功率P=10W故答案为：100；10【点评】本题考查功和功率的计算，关键知道物体做功的条件是有力作用在物体上和物体在力的方向上移动距离17（2分）【考点】欧姆定律的应用菁优网版权所有【专题】应用题；电路和欧姆定律【分析】（1）当滑动变阻器滑片p置于中点时，滑动变阻器最大阻值的一半与灯泡串联，此时灯泡正常发光，根据串联电路的电路特点和P=UI求出电路中的电路，根据欧姆定律求出灯泡的电阻，再根据电阻的串联和欧姆定律表示出电源的电压；（2）当滑片置于p置于最右端时，灯泡与滑动变阻器的最大阻值串联，电流表测电路中的电流，根据电阻的串联和欧姆定律表示出电源的电压，根据电源的电压不变得出等式即可求出滑动变阻器的最大阻值和电源的电压【解答】解：当滑动变阻器滑片p置于中点时，滑动变阻器最大阻值的一半与灯泡串联，因串联电路中各处的电流相等，且灯泡正常发光，所以，由P=UI可得，电路中的电流：I=0.5A，由I=可得，灯泡的电阻：RL=12，因串联电路中总电阻等于各分电阻之和，所以，电源的电压：U=I（RL+）=0.5A（12+）；当滑片置于p置于最右端时，灯泡与滑动变阻器的最大阻值串联，电流表测电路中的电流，则电源的电压：U=I（RL+R滑）=0.3A（12+R滑），因电源的电压不变，所以，0.5A（12+）=0.3A（12+R滑），解得：R滑=48，则电源的电压U=I（RL+R滑）=0.3A（12+48）=18V故答案为：48；18V【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，要注意灯泡正常发光时的功率和额定功率相等三.简答题18（2010贵阳）【考点】能源与人类生存和社会发展的关系菁优网版权所有【专题】其他综合题【分析】节约用水、科学用水，保护水资源，防止水污染，是合理利用和保护水资源、解决我国缺水问题的有效途径【解答】解：生活上我们应该采取节约用水的方法有：用水完毕后关紧水龙头；一水多用（用淘米水浇花、用洗衣水冲厕等）；使用节水型洁具等故答案为：（1）用水完毕后关紧水龙头；（2）使用节水型洁具【点评】生活中的节约用水是解决我国缺水问题的有效途径之一19【考点】物体的浮沉条件及其应用菁优网版权所有【专题】浮沉的应用【分析】要解决此题，需掌握物体的浮沉条件，当物体漂浮时，浮力与重力相等，当物体下沉时，浮力小于重力【解答】解：鸡蛋在盐水中漂浮，则在盐水中受到的浮力F盐水=G；在水中沉底，则在水中受到的浮力F水G；可知F盐水F水【点评】此题考查了物体浮沉条件的应用，关键是能够根据浮沉条件判断出浮力与重力的大小关系20【考点】电功菁优网版权所有【专题】电能和电功率【分析】水烧开后吸收的热量相同，电水壶功率越大，用的时间越短，一般情况下散失掉的热量越少，越省电【解答】答：这种想法不合理：因为电水壶烧开水后，水吸收的热量相同，根据公式Q=W=UIt=Pt可知，电水壶的功率越大，水达到沸腾的时间越短，一般情况下散失掉的热量越少，消耗的电能越少，越省电【点评】本题考查用电器消耗电能大小的判断，关键知道消耗的电能多少与功率的大小和时间的长短有关四.作图题21【考点】磁场菁优网版权所有【专题】磁现象、电生磁【分析】小磁针N极指向，结合磁极间的相互作用，可判出磁感线的分布及条形磁体的磁极【解答】解：由磁场方向的规定，我们知道小磁针静上时N极所指向的方向为磁感线的方向，故磁感线由左端出发指向右侧即左侧为N，右侧为S极故答案如图：【点评】本题可以根据磁极间的相互作用规律进行直接判断，也可以判断出磁感线的方向22【考点】力臂的画法菁优网版权所有【专题】简单机械【分析】力臂的画法：首先根据杠杆的示意图，确定杠杆的支点确定力的作用点和力的方向，画出力的作用线从支点向力的作用线作垂线，支点到垂足的距离就是力臂【解答】解：从支点O向力F1的作用线作垂线，支点到垂足的距离就是力臂L1如图所示：【点评】本题考查了力臂的画法，理解力臂的概念，会画力的作用线以及过支点的力的作用线的垂线是关键23【考点】实物的电路连接菁优网版权所有【专题】电流和电路【分析】根据题目要求确定各电路元件的连接方式，然后连接实物电路图，注意电压表要与被测用电器并联【解答】解：开关同时控制两灯，两灯串联，电压表测L1两端的电压，电压表应并联在L1两端，把电源、开关、两灯泡串联接入电路，电压表并联在L1两端，实物电路图如图所示【点评】本题考查了连接实物电路图，根据题意确定各电路元件的连接方式是正确解题的前提与关键24【考点】平面镜成像的相关作图菁优网版权所有【专题】光的传播和反射、平面镜成像【分析】根据平面镜成像特点可知平面镜所成的像和物体关于平面镜对称，当平面镜绕点O旋转的过程中物体A在平面镜中成的像都在以O为圆心，OA为半径的圆上【解答】解：（1）过A点作镜面的对称点，即为小球A在OM中做成的像A（2）因为物与像关于平面镜对称，即平面镜为物和像连线的垂直平分线，所以，OA=OA=OA=OA，也就是说，当平面镜绕点O旋转的过程中物体A在平面镜中成的像都在以O为圆心，OA为半径的圆上，所以，它的轨迹是圆弧（曲线），而不是直线 如下图所示：【点评】熟练掌握光的反射定律，才能将其运用在作图当中，做题时，是先画光线，还是先画法线或镜面要根据具体情况而定平面镜成像的实质也是光的反射，像物等距的规律可帮助我们找到镜面的位置四.实验探究题25【考点】平面镜成像的特点、原理、现象及其实验方案菁优网版权所有【专题】探究型实验综合题【分析】（1）实验中需要测量物体和像到平面镜的距离进行比较，所以应该有刻度尺（2）实验时采用两个完全相同的蜡烛，一支蜡烛放在玻璃板的前面并点燃，另一支放在玻璃板的后面，当玻璃板后面的蜡烛和玻璃板前面的蜡烛的像完全重合时，可以确定像的位置，同时也可以比较物像大小关系（3）平面镜成虚像，虚像是不能在光屏是呈现的【解答】解：（1）实验中需要测量物体和像到平面镜的距离进行比较，所以用到的测量工具是刻度尺（2）实验中选用两根相同的蜡烛A和B，目的是为了比较物像大小关系（3）将光屏放到像的位置，光屏上承接不到像，这是因为平面镜成的像是虚像，虚像不能呈现在光屏上；故答案为：（1）刻度尺；比较像与物到平面镜的距离；（2）比较物像大小关系；（3）不能；虚【点评】用实验探究物理规律时，要明确实验器材的选择，实验操作的目的等例如平面镜成像实验中，选择两个完全相同的蜡烛、薄玻璃板、刻度尺的作用、为什么玻璃板要竖直放置等26【考点】电功率的测量菁优网版权所有【专题】实验题；测量型实验综合题【分析】（1）连接电路时，开关处于断开状态；（2）移动滑动变阻器滑片，电压表和电流表示数都不变，滑动变阻器都接上面或下面两个接线柱，然后由灯泡的较暗或较亮判断具体情况（3）灯泡两端电压由2.7V增大到3.8V，灯泡电流要增大，需要减小电路电阻，减小滑动变阻器的电阻（4）知道电压和电流，根据P=UI和R=计算功率【解答】解：（1）连接电路时，开关处于断开状态，防止连接完最后一根导线，电路接通，烧坏元件（2）移动滑片，电压表和电流表示数都不变，滑动变阻器都接上面或都接下面两个接线柱灯泡较暗时，滑动变阻器都接在了下面的两个接线柱上；（3）电压表测灯泡电压，要测灯泡的额定功率，使灯泡两端电压为3.8V，使电压表的示数由2.7V增大到3.8V，要使灯泡电压增大，需要电流增大，总电阻减小，滑动变阻器电阻减小，滑片向A端移动（4）额定功率P=UI=3.8V0.3A=1.14W故答案为：（1）断开；（2）滑动变阻器都接在了下面的两个接线柱上；（3）A；（4）1.14【点评】本题考查了电压表、电流表、滑动变阻器的使用，功率的计算、欧姆定律的应用以及故障问题等属于常见题型，难度不大27【考点】滑轮（组）机械效率的测量实验菁优网版权所有【专题】测量型实验综合题【分析】（1）明确图中弹簧测力计的分度值，再根据指针位置读出示数（2）根据滑轮组的机械效率的计算公式=100%=100%可求出表中的数值（3）在探究一个量与多个变量的关系时，要用到控制变量法（4）结合前面提出的猜想，通过分析实验数据，从被提升的钩码重、钩码匀速上升的速度两个方面得出实验的结论【解答】解：（1）读图可知，弹簧测力计的分度值为0.2N，其示数为1.8N（2）第3次实验中，滑轮组的机械效率：=100%=100%=100%86%；（3）在本实验中，在探究滑轮组的机械效率与多个变量的关系，因此要用到控制变量法（4）综合分析表一、表二的数据，可以看出，钩码以相同的速度匀速上升，钩码越重，其机械效率越高；在钩码重相同时，改为上升的速度，其机械效率不受影响故可得出结论：滑轮组的机械效率与提升的物重有关，与提升的速度无关故答案为：（1）1.8；（2）86%；（3）控制变量法；（4）滑轮组的机械效率与提升的物重有关，与提升的速度无关【点评】此题是探究滑轮组的机械效率，主要考查了实验中弹簧测力计的读数、滑轮组机械效率的计算以及物重、提升速度等对滑轮组机械效率的影响五.综合应用题28【考点】重力的计算；压强的大小及其计算菁优网版权所有【专题】重力、弹力、摩擦力；压强、液体的压强【分析】（1）已知雕塑的质量，根据公式G=mg可求雕塑的重力；（2）雕塑对底座的压力就等于自身的重力，根据公式p=可求雕塑对底座的压强；（3）减小压强的方法：减小压力；增大受力面积【解答】解：（1）雕塑受到的重力G=mg=5.4103kg10N/kg=5.4104N；（2）雕塑对底座的压强p=4.5104Pa；（3）安装底座可以在压力不变的情况下，增大受力面积，从而减小对地面的压强答：（1）雕塑受到的重力为5.4103N；（2）雕塑对底座的压强为4.5104Pa；（3）安装底座可以在压力不变的情况下，增大受力面积，从而减小对地面的压强【点评】本题考查重力、压强的计算和减小压强的方法，关键知道在水平地面上物体对地面的压力等于自身的重力29【考点】电功率的计算菁优网版权所有【专题】电能和电功率【分析】（1）当开关S接a时，灯泡L1与电阻R0串联，电流表测量的是整个电路中的电流，电压表测量的是电阻R0两端的电压（如图所示），知道电阻R0两端的电压和通过的电流，可利用公式R=计算出电阻R0的阻值（2）调节电源电压，使灯泡L1正常发光时，则灯泡L1两端的电压为额定电压，知道此时电阻R0消耗的功率和其阻值的大小，可利用公式P=I2R计算出此时电路中的电流，最后再利用公式P=UI计算出灯泡L1的额定功率（3）开关S接b时，灯泡L1与灯泡L2串联，电流表测量的是整个电路中的电流，电压表测量的是灯泡L2两端的电压（如图所示），而灯泡L1正常发光，则此时电路中的电流为0.5A，从灯泡L2的UI图象上找到当电流为0.5A时，灯泡L2两端的电压，又知道灯泡L1的额定电压，利用串联电路电压的特点计算出电源电压，最后再利用公式P=UI计算出电路允许达到的最大总功率【解答】解：（1）当开关S接a时，灯泡L1与电阻R0串联（如下图所示），U0=1.2V，I=0.3A，电阻R0的阻值为：R0=4（2）当开关S接a时，灯泡L1与电阻R0串联，灯泡L1正常发光时，灯泡L1两端的电压为额定电压U1=8V，又此时R0消耗的功率为P0=1W，而R0=4，此时电路中的电流为：I0=0.5A，即I1=I0=0.5A，灯泡L1的额定功率为：P1=U1I1=8V0.5A=4W（3）开关S接b时，灯泡L1与灯泡L2串联（如下图所示），灯泡L1正常发光，此时电路中的电流为I1=I2=0.5A，从灯泡L2的UI图象可知，当电流为0.5A时，灯泡L2两端的电压为U2=4V，则电源电压为：U=U1+U2=8V+4V=12V，电路允许达到的最大总功率：P总=UI1=12V0.5A=6W答：（1）定值电阻R0的阻值为4（2）灯泡L1的额定功率为4W（3）电路允许达到的最大总功率为6W【点评】本题考查了开关断开和闭合对电路的影响，以及串联电路电流和电压的特点，对欧姆定律及其公式变形和电功率及其公式变形的理解和应用，解答此题的关键是我们要能够准确的分析电路的连接情况，并且能够从图象提取有用信息
