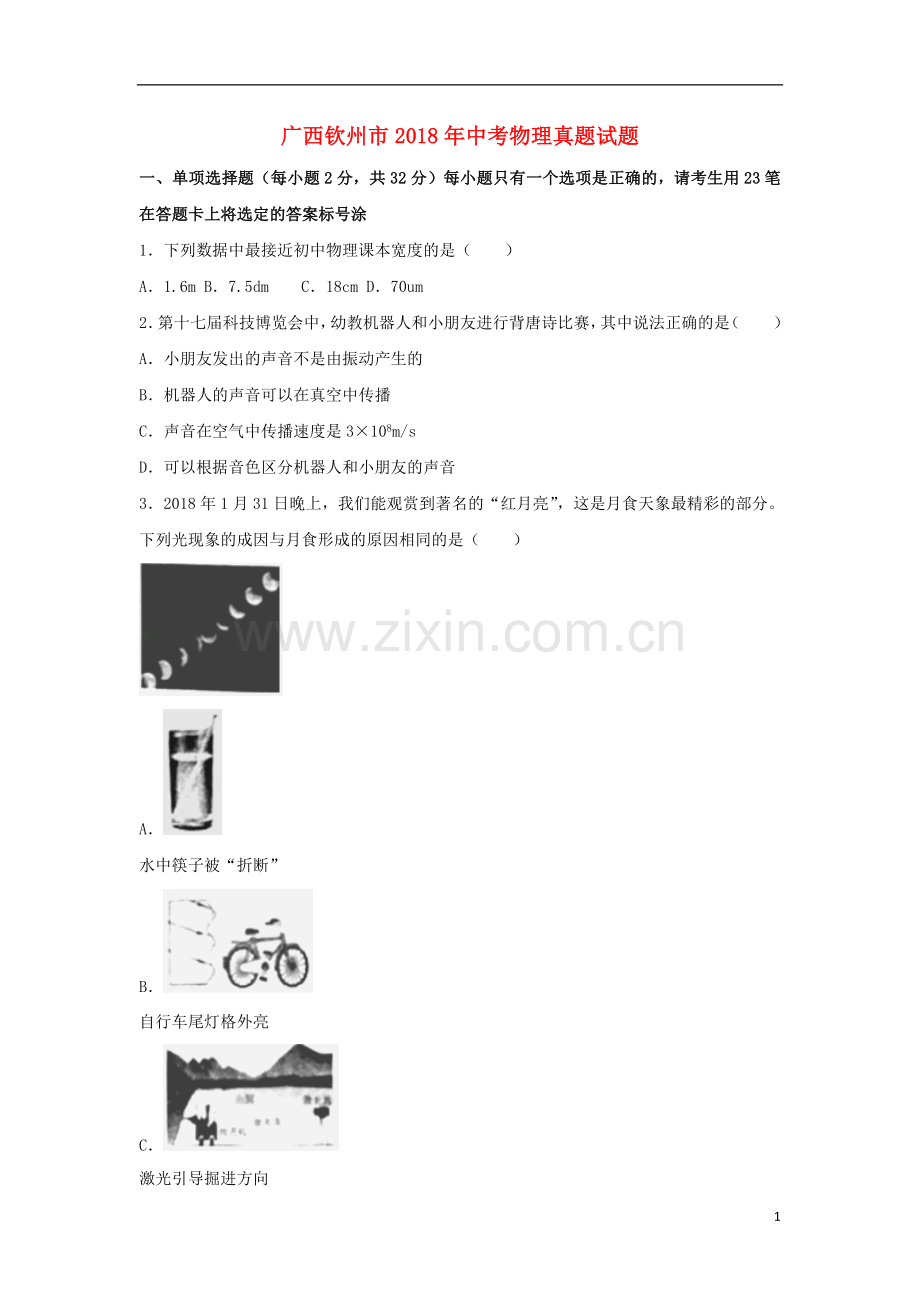

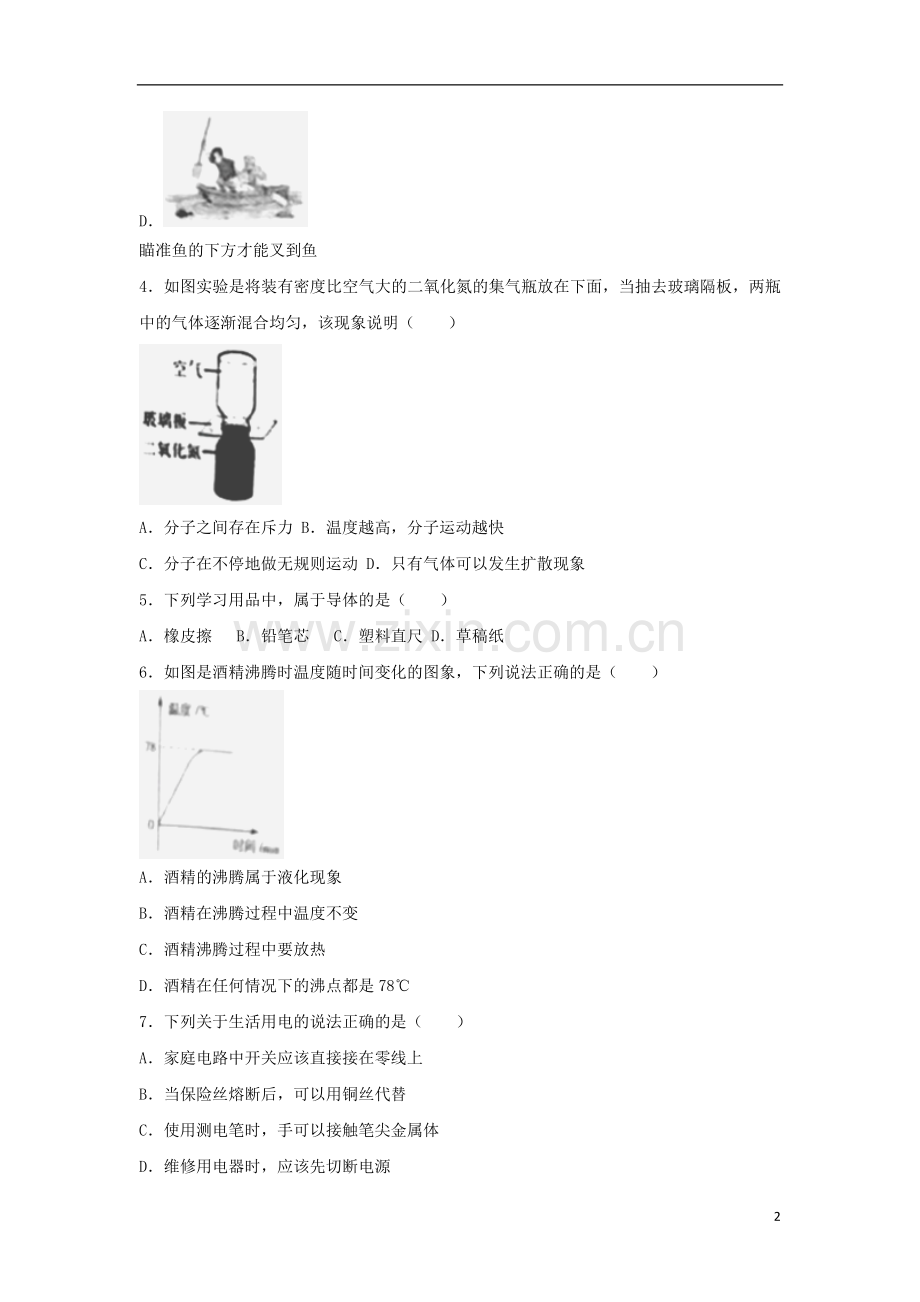

广西钦州市2018年中考物理真题试题一、单项选择题（每小题2分，共32分）每小题只有一个选项是正确的，请考生用23笔在答题卡上将选定的答案标号涂1下列数据中最接近初中物理课本宽度的是（）A1.6mB7.5dmC18cmD70um2第十七届科技博览会中，幼教机器人和小朋友进行背唐诗比赛，其中说法正确的是（）A小朋友发出的声音不是由振动产生的B机器人的声音可以在真空中传播C声音在空气中传播速度是3108m/sD可以根据音色区分机器人和小朋友的声音32018年1月31日晚上，我们能观赏到著名的“红月亮”，这是月食天象最精彩的部分。下列光现象的成因与月食形成的原因相同的是（）A水中筷子被“折断”B自行车尾灯格外亮C激光引导掘进方向D瞄准鱼的下方才能叉到鱼4如图实验是将装有密度比空气大的二氧化氮的集气瓶放在下面，当抽去玻璃隔板，两瓶中的气体逐渐混合均匀，该现象说明（）A分子之间存在斥力B温度越高，分子运动越快C分子在不停地做无规则运动D只有气体可以发生扩散现象5下列学习用品中，属于导体的是（）A橡皮擦B铅笔芯C塑料直尺D草稿纸6如图是酒精沸腾时温度随时间变化的图象，下列说法正确的是（）A酒精的沸腾属于液化现象B酒精在沸腾过程中温度不变C酒精沸腾过程中要放热D酒精在任何情况下的沸点都是787下列关于生活用电的说法正确的是（）A家庭电路中开关应该直接接在零线上B当保险丝熔断后，可以用铜丝代替C使用测电笔时，手可以接触笔尖金属体D维修用电器时，应该先切断电源8关于相互平衡的两个力的说法，不正确的是（）A方向相同B作用点在同一物体上C大小相等D作用在同一直线上9如图所示，在“探究物体的动能跟哪些因素有关”的实验中，让同一钢球A从斜面最高位置h由静止滚下，则在h位置时钢球A的（）A内能为零B动能最大C重力势能最小D机械能最大10在如图“比较水和油两种物质吸热的情况”的实验中，以下说法正确的是（）A选用体积相等的水和食用油进行实验B加热的时间相同，食用油的温度变化较慢C如果它们升高相同的温度，则水吸收的热量较多D通过比较加热时间的长短来比较吸热多少，这种方法叫控制变量法11如图中的物品使用时利用了杠杆原理的是（）A洗手盘下防臭水管B指甲钳C塑料吸盘挂钩D汽车逃生安全锤12电炉工作时，根据焦耳定律可知，相同时间内电炉丝产生的热量比导线多，所以电炉丝热得发红而连接电炉丝的导线不太热，其原因是（）A电炉丝的电阻较大B电炉丝与导线是并联的C电炉丝的横截面大D通过电炉丝的电流较大13以下关于能源的说法正确的是（）A电能属于二次能源B煤炭属于清洁能源C石油是可再生能源D太阳能是由核裂变产生14在图所示的实验装置中，用来研究电动机工作原理的装置是（）A BC D15如图所示，把饮料吸管A插入盛水的杯中，另一根吸管B的管口贴靠在A管的上端。往B管中吹气，可以看到A管中的水面上升，这是因为（）AA管上端口附近气压变小BB管左端口附近气压变大C杯中水面上的大气压变大D杯中的水产生的压强变小16如图所示，电源电压保持3V不变，R1=10，闭合开关S1开关S0拨至b时电压表示数是拨至a时的三分之一。当开关S0拨至b时，以下说法正确的是（）A电压表的示数是3VB通过R1的电流是0.1AC电阻R2的阻值是5DR1与R2的功率比为1：3二、填空题（每空1分，共15分）请把答案直接填写在答题卡相应的位置上，不要求写出演算过程17在影院里，我们要将手机音量关小，这是在 （选填“声源处”、“传播过程中”或“人耳处”）减弱噪声；当有电话打入时，手机会接收到信号，这种信号的传输是利用了 波（选填“超声”、“次声”或“电磁”）。18通过晶莹剔透的露珠，我们可以更清楚地看到小草的叶脉，这是利用了 （填“放大镜”、“幻灯机”或“照相机”）的原理：太阳出来，露珠会慢慢消失，这是 （填写物态变化的名称）的结果。192018年2月2日，长征运载火箭同时发射“张衡一号”卫星等7颗卫星。火箭升空过程中以火箭为参照物，“张衡一号”卫星是 的（选填“运动”或“静止”）。“张衡一号”为地震研究提供新的技术手段，而地震振动时频率是 20Hz（选填“大于”、“等于”或“小于”）。202018年2月10日晚，主题为“金鸡报晓，凤鸣饮州”的元宵节花灯会正式在广西钦州市园博园亮灯开展，如图所示，水面上的朵朵“莲花”灯与水中“倒影”交相辉映。其中莲花灯的连接方式与路灯的连接方式一样，是 （选填“串联”或“并联”）。人们欣赏到的“倒影”是光的 现象，长1.2m的莲花灯在水中的“倒影”长度为 m。21如图所示电路中，L1灯上标有“3V 3W”，L2灯上标有“3V 2.5W”，先闭合开关S1，则 灯亮：再闭合开关S2，两灯都发光，电流表的示数将 （选填“减小”“不变”或“增大”）， 灯的亮度更亮一些。222018年2月，CR929飞机首件全尺寸（15m6m）复合材料机身壁板工艺件试制成功，标志着未来复合材料的使用，将减轻飞机重量，说明该复合材料的密度较 ，如果采用传统材料钢铁制作全尺寸（15m6m）、厚度为5cm的平面壁板，则这样的壁板质量将达到 t，壁板平面所承受的大气压力是 N请把答案直接填写在答题卡相应的位置上23请画出图中单摆小球所重力的示意图。24如图，请根据磁感线的方向判断并标出静止时小磁针的S极和电源的正极。25在2018年冬奥会上，冰壶运动员使用冰壶刷适当地“扫刷”冰面（如图所示），从而让冰壶可以走得更远。请你用物理知识解析这种现象。四、实验与探究题（共20分）请把答案直接填写在答题卡相应的位置上26小明用一个焦距为10cm的凸透镜探究凸透镜成像规律，实验如下：（1）实验前，让平行光束垂直镜面射入倒扣的烧杯中（如图甲），从烟雾中可以观察到凸透镜对光有 （选填“会聚”或“发散”）作用。（2）探究凸透镜成像规律时，应调节烛焰、凸透镜与光屏中心在 上。（3）当装置如图乙所示时，烛焰在光屏上成清晰的像是倒立的、 、的实像，那么光屏离凸透镜的距离可能是 （填序号）A.26cmB.16cmC.6cm（4）实验中蜡烛在原来的位置越烧越短，则像在光屏上的位置会 （选填“往下移”、“不变”或“往上移”）（5）若将印有字母“F”的纸片（图丙）放在离凸透镜6cm的地方，我们能看到的清晰的像是图丁中的 （请填序号）。27下面是小明和小红的“测量滑轮组的机械效率”实验报告，实验名称：测量滑轮组的机械效率实验步骤：（1）观察弹簧测力计的量程、零刻度线和 。（2）如图1所示，测量物体G所受的重力为 。（3）如图2所示，实验过程中，拉动弹簧测力计并读出拉力F的数值，用 测出的物体G上升的高度h和弹簧测力计移动的距离s，将数据填入表格。根据表格中的数据，可以知道他们选用的滑轮组是 （选填甲”或“乙”）（4）仅改变重物G上升的高度，重复上面的实验，记录并计算实验数据实验记录：实验次数物体重量G/N物体上升高度h/cm拉力F/N弹簧测力计移机动的距离s/cm机械效率15.001.8015.0085.2%28.001.7724.0086.6%310.001.7530.0087.6%实验结论：滑轮组的机械效率与所提升物体的高度有关。实验讨论与交流小明和小红的实验结论： （选填“科学”或“不科学”），请说明你的理由 。小明认为提升的物重会影响该滑轮组的机械效率，建议进一步探究：改变 ，重复实验（3）步骤，计算出机械效率进行比较分析。28某实验小组同学在“探究电流与电压的关系”实验中：（1）应该采用的实验方法是 。（2）如图甲所示，连接电路时，开关应处于 状态。（3）实验中，滑动变阻器的主要作用：一是改变电阻两端的电压大小，二是 。（4）闭合开关，电流表示数很大，而电压表示数很小，原因可能是 。（5）通过图乙UI图象得出错误的结论：在电阻不变时，通过的电流与电压成反比。请你分析错误的原因： 。（6）该小组的同学们为了测定待测电阻Rx的阻值，在图甲电路（电源电压恒定）中接入电阻Rx替换R0，电流表和电压表的位置保持不变，则他们应进行的操作：闭合开关S，将滑片移至最左端，读出电流表示数为I1； ，读出电流表示数为I2；待测电阻Rx阻值的表达式为Rx= （用I1、I2、R表示）。五、计算应用题（共25分）解答时要求在答题卡相应的答题区域内写出必要的文字说明，计算公式和重要的演算步骤只写出最后答案，未写出主要演算过程的，不能得分，答案必须明确写出数值和单位，29中国空气质量的数据显示，电动汽车宝骏E100（如图所示）上市后的三个月内，柳州市PM2.5数值相比同期呈现明显降低的趋势。该车（空车）质量750kg，其综合工况下续航里程为155m，最高车速达到100km/h。在几次记录中，该车每百公里电耗为8.4kWh求：（1）该车空车时的重量是多少N？（2）该车以36km/h的速度匀速行驶30min通过的路程是多少？（3）该车行驶100km所耗电能相当于完全燃烧多少千克的汽油？（汽油的热值是4.6107J/kg）30如图所示，小明在探究“浮力的大小跟哪些因素有关”的实验中，准备了质量为100g、底面积为80cm2的容器两个，其中甲容器中装有深度为10cm的水，乙容器中装有质量0.7kg的酒精。他将物体A悬挂在弹簧测力计下，缓慢浸没在水中，观察到指针停在3.2N位置不变；：若缓慢浸没在酒精中，弹簧测力计的示数减小到3.4N后保持不变。求：（酒精=0.8103kg/m3，水=1.0103kg/m3）（1）甲容器中未放物体A时，水对甲容器底的压强；（2）容器乙中未放物体A时，水平桌面受到的压强；（3）物体A的体积。31在如图电路中，电源电压恒定，滑动变阻器的规格为“40 1A”。当在AB间接入灯泡L时，闭合开关，当滑片位于中点，灯泡L正常发光，此时灯泡L的电阻值与图乙的电阻Ra阻值相等，电流表示数为0.5A若将图乙中电阻Ra和Rb以不同的连接方式接入AB间时，闭合开关，并调节滑片P，则Ra的最小功率为0.4W：而在通电时间相同情况下，电阻Rb消耗的最小电能为W1，消耗的最大电能为W2求：（1）灯泡正常工作时，电压表的示数；（2）灯泡的额定功率；（3）电阻Rb消耗的电能W1和W2之比。参考答案与试题解析一、单项选择题（每小题2分，共32分）每小题只有一个选项是正确的，请考生用23笔在答题卡上将选定的答案标号涂1下列数据中最接近初中物理课本宽度的是（）A1.6mB7.5dmC18cmD70um【解答】解：中学生伸开手掌，大拇指指尖到中指指尖的距离大约18cm，初中物理课本的宽度与此差不多，为18cm。故选：C。2第十七届科技博览会中，幼教机器人和小朋友进行背唐诗比赛，其中说法正确的是（）A小朋友发出的声音不是由振动产生的B机器人的声音可以在真空中传播C声音在空气中传播速度是3108m/sD可以根据音色区分机器人和小朋友的声音【解答】解：A、朋友发出的声音，是由声带振动产生；故A错误；B、声音的传播靠介质，真空不能传声；故B错误；C、不同介质中声速不同，通常声音在空气中的传播速度为340m/s；故C错误；D、人们根据音色区分机器人和小朋友的声音；故D正确；故选：D。32018年1月31日晚上，我们能观赏到著名的“红月亮”，这是月食天象最精彩的部分。下列光现象的成因与月食形成的原因相同的是（）A水中筷子被“折断”B自行车尾灯格外亮C激光引导掘进方向D瞄准鱼的下方才能叉到鱼【解答】解：当太阳、地球、月球三者恰好或几乎在同一条直线上时（地球在太阳和月球之间），由于光的直线传播，地球挡住了太阳光，从而形成了月食，即月食是由光的直线传播形成的；A、看到水中筷子被“折断”，是光的折射形成的，故A错误；B、自行车尾灯格外亮，是光照射到自行车尾灯时发生反射形成的，故B错误；C、激光引导掘进方向是光沿直线传播的利用，故C正确；D、鱼反射的光线从水中斜射入空气中时发生折射，当从上面看水中的鱼时，看到的是鱼的虚像，会感到鱼的位置比实际位置高一些；因此有经验的渔夫在叉鱼时，只有瞄准鱼的下方才能把鱼叉到，这是光的折射现象，故D错误；故选：C。4如图实验是将装有密度比空气大的二氧化氮的集气瓶放在下面，当抽去玻璃隔板，两瓶中的气体逐渐混合均匀，该现象说明（）A分子之间存在斥力B温度越高，分子运动越快C分子在不停地做无规则运动D只有气体可以发生扩散现象【解答】解：抽去玻璃片后，看到空集气瓶中慢慢有红棕色气体进入，该实验属于扩散现象，说明分子在不停的做无规则运动，AB虽然说法正确，但此实验不能证明，只能说明分子在不停地做无规则运动，故C正确，AB错误；固体、液体、气体都会发生扩散现象，故D错误；故选：C。5下列学习用品中，属于导体的是（）A橡皮擦B铅笔芯C塑料直尺D草稿纸【解答】解：A、橡皮擦不容易导电，属于绝缘体，故A错误；B、铅笔芯的材料是碳，容易导电，属于导体，故B正确；C、塑料尺不容易导电，属于绝缘体，故C错误；D、草稿纸不容易导电，属于绝缘体；故D错误。故选：B。6如图是酒精沸腾时温度随时间变化的图象，下列说法正确的是（）A酒精的沸腾属于液化现象B酒精在沸腾过程中温度不变C酒精沸腾过程中要放热D酒精在任何情况下的沸点都是78【解答】解：A、酒精沸腾时，由液态变为气态，是汽化现象，故A错误；BC、由图象可知，酒精在沸腾过程中吸热但温度不变，故B正确，C错误；D、液体的沸点与气压有关，所以酒精在任何情况下的沸点都是78的说法不对，故D错误。故选：B。7下列关于生活用电的说法正确的是（）A家庭电路中开关应该直接接在零线上B当保险丝熔断后，可以用铜丝代替C使用测电笔时，手可以接触笔尖金属体D维修用电器时，应该先切断电源【解答】解：A、在家庭电路中，为了安全，应该将开关接在火线和用电器之间，故A错误；B、因为铜的熔点高，在电路中电流过大时，铜丝不能自动熔断，不能起到保险的作用，所以不能用铜丝代替保险丝，故B错误；C、使用试电笔时，手指不能碰到笔尖金属体（否则可能会触电），但手指必须接触笔尾的金属体，故C错误；B、更换或维修用电器时，应该切断电源，故D正确。故选：D。8关于相互平衡的两个力的说法，不正确的是（）A方向相同B作用点在同一物体上C大小相等D作用在同一直线上【解答】解：大小相等、方向相反、作用在一条直线上、作用在同一个物体上的二个力是平衡力，故A错误。故选：A。9如图所示，在“探究物体的动能跟哪些因素有关”的实验中，让同一钢球A从斜面最高位置h由静止滚下，则在h位置时钢球A的（）A内能为零B动能最大C重力势能最小D机械能最大【解答】解：A、一切物体在任何状态下都有内能，所以在h位置时钢球A的内能不为零，故A错误；BCD、钢球A在h位置时高度最高，重力势能最大；由题知，钢球从斜面最高位置h由静止滚下，则钢球A在h位置时，其速度为0，动能最小；钢球在滚下过程中受到空气阻力和摩擦力的作用，所以，还一部分机械能转化为内能，机械能不断变小；综上分析可知，在h位置时，钢球A的动能最小，重力势能最大，机械能最大；故BC错误，D正确；故选：D。10在如图“比较水和油两种物质吸热的情况”的实验中，以下说法正确的是（）A选用体积相等的水和食用油进行实验B加热的时间相同，食用油的温度变化较慢C如果它们升高相同的温度，则水吸收的热量较多D通过比较加热时间的长短来比较吸热多少，这种方法叫控制变量法【解答】解：A、根据比较吸热能力的两种方法，要控制不同物质的质量相同，因水和食用油密度不等，根据m=V，故A错误；B、根据控制变量法，加热时间相同，则吸热相同，因水的吸热能力强，故水的温度变化慢，B错误；C、如果它们升高相同的温度，根据Q=cmt，因水比热容大，则水吸收的热量较多，C正确；D、根据转换法，通过比较加热时间的长短来比较吸热多少，D错误。故选：C。11如图中的物品使用时利用了杠杆原理的是（）A洗手盘下防臭水管B指甲钳C塑料吸盘挂钩D汽车逃生安全锤【解答】解：A、洗手盘下防臭水管，利用的是连通器原理。故A不符合题意；B、指甲钳是三个杠杆的组合应用，利用的是杠杆原理。故B符合题意；C、塑料吸盘挂钩利用的是大气压。故C不符合题意；D、汽车逃生安全锤，利用的是在压力一定时，减小受力面积增大压强。故D不符合题意。故选：B。12电炉工作时，根据焦耳定律可知，相同时间内电炉丝产生的热量比导线多，所以电炉丝热得发红而连接电炉丝的导线不太热，其原因是（）A电炉丝的电阻较大B电炉丝与导线是并联的C电炉丝的横截面大D通过电炉丝的电流较大【解答】解：电炉子在使用时，电炉丝和导线串联，I电炉丝=I导线，通电时间t相同，因为Q=I2Rt，R电炉丝R导线，所以电流产生的热量：Q电炉丝Q导线，从而出现电炉丝热得发红，而与电炉丝相连的导线却不怎么发热的现象。故选：A。13以下关于能源的说法正确的是（）A电能属于二次能源B煤炭属于清洁能源C石油是可再生能源D太阳能是由核裂变产生【解答】解：A、电能需要消耗其他形式的能才能转化为电能，电能属于二次能源，故A正确；B、煤炭在燃烧时能产生二氧化硫、一氧化碳、氮氧化物、粉尘等空气污染物，不属于清洁能源，故B错误；C、石油不能够源源不断地从自然界获得或不可重复利用，是不可再生能源，故C错误；D、太阳能是核聚变释放的能量，故D错误。故选：A。14在图所示的实验装置中，用来研究电动机工作原理的装置是（）ABCD【解答】解：A、装置中没有电源，若开关闭合，金属棒左右切割磁感线运动，此时电路中就会产生电流，故是电磁感应实验装置，故A不符合题意。B、此图是奥斯特实验装置图，奥斯特实验说明通电导线周围有磁场，故B不符合题意。C、图中两螺线管串联，电流相同，匝数不同，可以得到电磁铁磁性强弱与线圈匝数的关系，是利用电流的磁效应制成的，故C符合题意。D、装置中有电源，让通电导体放在磁场中，它会受到力的作用，这是用来研究磁场对电流的作用（或通电导体在磁场中受力）的实验，即电动机的原理图，故D符合题意。故选：D。15如图所示，把饮料吸管A插入盛水的杯中，另一根吸管B的管口贴靠在A管的上端。往B管中吹气，可以看到A管中的水面上升，这是因为（）AA管上端口附近气压变小BB管左端口附近气压变大C杯中水面上的大气压变大D杯中的水产生的压强变小【解答】答：当用B管用力吹气时，A管上端空气流速变大，因为流速大的地方压强小，所以A管上端压强变小，下端大气压没有变化，从而形成了向上的压强差，因此A管中的水面会上升。故选：A。16如图所示，电源电压保持3V不变，R1=10，闭合开关S1开关S0拨至b时电压表示数是拨至a时的三分之一。当开关S0拨至b时，以下说法正确的是（）A电压表的示数是3VB通过R1的电流是0.1AC电阻R2的阻值是5DR1与R2的功率比为1：3【解答】解：（1）闭合开关S1，开关S0拨至b时，两电阻串联，电压表测R1两端的电压；闭合开关S1，开关S0拨至a时，两电阻仍然串联，电压表测电源的电压，因串联电路中总电压等于各分电压之和，且开关S0拨至b时电压表示数是拨至a时的三分之一（即U1=U），所以，R1与R2两端的电压之比：=，已知U=3V，所以U1=1V，U2=2V，即开关S0拨至b时，电压表示数为1V，故A错误；由串联分压的规律可得，两电阻的阻值之比：=，则R2的阻值：R2=2R1=210=20；故C错误；电源电压为3V，当开关S0拨至b时，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I=0.1A，故B正确；串联电路各处的电流相等，则R1与R2的功率比：=，故D错误，故选：B。二、填空题（每空1分，共15分）请把答案直接填写在答题卡相应的位置上，不要求写出演算过程17在影院里，我们要将手机音量关小，这是在声源处（选填“声源处”、“传播过程中”或“人耳处”）减弱噪声；当有电话打入时，手机会接收到信号，这种信号的传输是利用了电磁波（选填“超声”、“次声”或“电磁”）。【解答】解：（1）将手机音量关小，指的是在声源处减弱噪声；（2）当有电话打入时，手机会接收到信号，这种信号的传输是利用了电磁波。故答案为：声源处；电磁。18通过晶莹剔透的露珠，我们可以更清楚地看到小草的叶脉，这是利用了放大镜（填“放大镜”、“幻灯机”或“照相机”）的原理：太阳出来，露珠会慢慢消失，这是汽化（填写物态变化的名称）的结果。【解答】解：露珠中间厚，边缘薄，形成一个水凸透镜，叶脉在水凸透镜的一倍焦距以内，成正立放大的虚像，和放大镜的原理是相同的。露珠会慢慢消失是水变成水蒸气，是汽化现象。故答案为：放大镜；汽化。192018年2月2日，长征运载火箭同时发射“张衡一号”卫星等7颗卫星。火箭升空过程中以火箭为参照物，“张衡一号”卫星是静止的（选填“运动”或“静止”）。“张衡一号”为地震研究提供新的技术手段，而地震振动时频率是小于20Hz（选填“大于”、“等于”或“小于”）。【解答】解：长征运载火箭发射“张衡一号”卫星时，因火箭与卫星同步，所以在升空过程中，以火箭为参照物，卫星与火箭之间的相对位置没有发生变化，即卫星相对于运载火箭是静止的；地震时会产生次声波，由于人耳能听到的声音的频率范围是2020000Hz，低于20Hz的叫次声波，高于20000Hz叫超声波，所以次声波的频率低于20Hz。故答案为：静止；小于。202018年2月10日晚，主题为“金鸡报晓，凤鸣饮州”的元宵节花灯会正式在广西钦州市园博园亮灯开展，如图所示，水面上的朵朵“莲花”灯与水中“倒影”交相辉映。其中莲花灯的连接方式与路灯的连接方式一样，是并联（选填“串联”或“并联”）。人们欣赏到的“倒影”是光的反射现象，长1.2m的莲花灯在水中的“倒影”长度为1.2m。【解答】解：路灯之间是互不影响的，即是路灯的连接方式是并联，所以莲花灯的连接方式也是并联；水面相当于一平面镜，可将岸上的景物成像在水中，所以人们欣赏到的“倒影”是光的反射现象；根据平面镜的成像特点可知，长1.2m的莲花灯在水中的“倒影”长度为1.2m。故答案为：并联；反射；1.2。21如图所示电路中，L1灯上标有“3V 3W”，L2灯上标有“3V 2.5W”，先闭合开关S1，则L2灯亮：再闭合开关S2，两灯都发光，电流表的示数将增大（选填“减小”“不变”或“增大”），L1灯的亮度更亮一些。【解答】解：由图可知，两灯泡并联，电流表测量干路的电流，当只闭合开关S1，此电路为L2的简单电路，电流表测量L1的电流，故L2灯亮；再闭合开关S2，两灯都发光，则两灯泡并联，电流表测量干路的电流，由并联电路的电流特点可知，电流表的示数将增大；已知两灯泡的额定电压相同，L1灯的额定功率大于L2灯，两灯泡并联，电源电压为3V，L1灯的实际功率大于L2灯，灯泡的亮度取决于其实际功率的大小，则L1灯的亮度更亮一些。故答案为：L2；增大；L1。222018年2月，CR929飞机首件全尺寸（15m6m）复合材料机身壁板工艺件试制成功，标志着未来复合材料的使用，将减轻飞机重量，说明该复合材料的密度较小，如果采用传统材料钢铁制作全尺寸（15m6m）、厚度为5cm的平面壁板，则这样的壁板质量将达到35.1t，壁板平面所承受的大气压力是4.545105N复合材料机身壁板工艺件试制成功，标志着未来复合材料的使用，将减轻飞机重量，即质量减小，相同体积说明该复合材料的密度较小；由=可得，壁板质量：m=V=7.8103kg/m315m6m0.05m=3.51104kg=35.1t；由p=可得壁板平面所承受的大气压力：F=pS=1.01105pa15m6m0.05m=4.545105N。故答案为：小；35.1；4.545105。三、作图与简答题（共8分）请把答案直接填写在答题卡相应的位置上23请画出图中单摆小球所重力的示意图。【解答】解：过球心沿竖直向下的方向画一条带箭头的线段，并用符号G表示。如图所示：24如图，请根据磁感线的方向判断并标出静止时小磁针的S极和电源的正极。【解答】解：在磁体外部，磁感线总是从磁体的N极发出，最后回到S极，所以图中螺线管的右端为N极，左端为S极。根据磁极间的相互作用可知，小磁针的左端为S极，右端为N极。根据安培定则，伸出右手，使右手大拇指指向通电螺线管的N极（右端），则四指弯曲所指的方向为电流的方向，即电流是从螺线管的左端流入的，右端流出，所以电源的左端为正极，右端为负极。如图所示：故答案为：25在2018年冬奥会上，冰壶运动员使用冰壶刷适当地“扫刷”冰面（如图所示），从而让冰壶可以走得更远。请你用物理知识解析这种现象。【解答】答：运动员刷冰时，克服摩擦做功，将机械能转化为内能，使冰面的内能增加，冰熔化成水；由于水的出现使冰壶与冰面分开，从而减小了冰壶与冰面之间的摩擦阻力，冰壶就运动得更远。四、实验与探究题（共20分）请把答案直接填写在答题卡相应的位置上26小明用一个焦距为10cm的凸透镜探究凸透镜成像规律，实验如下：（1）实验前，让平行光束垂直镜面射入倒扣的烧杯中（如图甲），从烟雾中可以观察到凸透镜对光有会聚（选填“会聚”或“发散”）作用。（2）探究凸透镜成像规律时，应调节烛焰、凸透镜与光屏中心在同一高度上。（3）当装置如图乙所示时，烛焰在光屏上成清晰的像是倒立的、缩小、的实像，那么光屏离凸透镜的距离可能是B（填序号）A.26cmB.16cmC.6cm（4）实验中蜡烛在原来的位置越烧越短，则像在光屏上的位置会往上移（选填“往下移”、“不变”或“往上移”）（5）若将印有字母“F”的纸片（图丙）放在离凸透镜6cm的地方，我们能看到的清晰的像是图丁中的A（请填序号）。【解答】解：（1）实验前，让平行光束垂直镜面射入倒扣的烧杯中（如图甲），从烟雾中可以观察到凸透镜对光有会聚作用；（2）根据实验的要求，烛焰、光屏，透镜中心在同一高度上；（3）由图可知，物距大于像距，此时的像是倒立、缩小的，故物距大于二倍焦距，像距在一倍焦距和二倍焦距之间，故光屏离凸透镜的距离（即像距）大于10cm，小于20cm，选B；（4）蜡烛由于燃烧逐渐变短，光屏上的像逐渐向上移动。为了使像完整的成在光屏的中央，可将光屏向上移动或将蜡烛向上移动，或者将凸透镜向下移动；（5）若将印有字母“F”的纸片（图乙）放在离凸透镜6cm的地方，物距小于焦距，成正立放大的虚像，故选A。故答案为：（1）会聚；（2）同一高度；（3）缩小；B；（4）往上移；（5）A。27下面是小明和小红的“测量滑轮组的机械效率”实验报告，实验名称：测量滑轮组的机械效率实验步骤：（1）观察弹簧测力计的量程、零刻度线和分度值。（2）如图1所示，测量物体G所受的重力为4.6N。（3）如图2所示，实验过程中，拉动弹簧测力计并读出拉力F的数值，用刻度尺测出的物体G上升的高度h和弹簧测力计移动的距离s，将数据填入表格。根据表格中的数据，可以知道他们选用的滑轮组是乙（选填甲”或“乙”）（4）仅改变重物G上升的高度，重复上面的实验，记录并计算实验数据实验记录：实验次数物体重量G/N物体上升高度h/cm拉力F/N弹簧测力计移机动的距离s/cm机械效率15.001.8015.0085.2%28.001.7724.0086.6%310.001.7530.0087.6%实验结论：滑轮组的机械效率与所提升物体的高度有关。实验讨论与交流小明和小红的实验结论：不科学（选填“科学”或“不科学”），请说明你的理由根据=100%，滑轮组的机械效率与所提升物体的高度无关。小明认为提升的物重会影响该滑轮组的机械效率，建议进一步探究：改变提升物体的重力，重复实验（3）步骤，计算出机械效率进行比较分析。【解答】解：（1）观察弹簧测力计的量程、零刻度线和分度值。（2）如图1所示，测力计分度值为0.2N，测量物体G所受的重力为4.6N；（3）如图2所示，实验过程中，拉动弹簧测力计并读出拉力F的数值，用刻度尺测出的物体G上升的高度h和弹簧测力计移动的距离s；根据绳子自由端移动的距离与物体升高高度的关系s=nh，绳子的有效段数n=3，可以知道他们选用的滑轮组是乙；（4）滑轮组的机械效率：=，故滑轮组的机械效率与所提升物体的高度无关，由题意和表中数据，滑轮组的机械效率与所提升物体的重力有关；小明和小红的实验结论不科学；小明认为提升的物重会影响该滑轮组的机械效率，建议进一步探究：改变提升物体的重力，重复实验（3）步骤，计算出机械效率进行比较分析。故答案为：（1）分度值；（2）4.6N；（3）刻度尺；乙；（4）不科学；根据=100%，滑轮组的机械效率与所提升物体的高度无关；提升物体的重力。28某实验小组同学在“探究电流与电压的关系”实验中：（1）应该采用的实验方法是控制变量法。（2）如图甲所示，连接电路时，开关应处于断开状态。（3）实验中，滑动变阻器的主要作用：一是改变电阻两端的电压大小，二是保护电路。（4）闭合开关，电流表示数很大，而电压表示数很小，原因可能是滑动变阻器接入电路的电阻过小。（5）通过图乙UI图象得出错误的结论：在电阻不变时，通过的电流与电压成反比。请你分析错误的原因：变阻器的电阻是不断改变的。（6）该小组的同学们为了测定待测电阻Rx的阻值，在图甲电路（电源电压恒定）中接入电阻Rx替换R0，电流表和电压表的位置保持不变，则他们应进行的操作：闭合开关S，将滑片移至最左端，读出电流表示数为I1；滑片移至最右端（接入最大值），读出电流表示数为I2；待测电阻Rx阻值的表达式为Rx=（用I1、I2、R表示）。【解答】解：（1）实验中研究通过定值电阻的电流与其两端电压的关系，应该保持电阻的阻值不变，改变滑动变阻器的阻值，从而改变定值电阻两端的电压，此方法为控制变量法；（2）为保护电路，连接电路时，开关应处于断开状态；（3）在探究电流与电压的关系实验中，改变滑动变阻器的阻值是为了改变电阻两端的电压和保护电路；（4）由图甲可知，变阻器与电阻串联，电压表测变阻器电压，根据串联电路的分压特点，变阻器提供的电阻越大，其两端电压越高，由此题可知，电压表示数很小，表明此时滑动变阻器接入电路的电阻过小；（5）甲图中的电压表测的是变阻器的电压，而变阻器的电阻是不断改变的，所以归纳不正确；（6）由图甲可知，当滑片于最右端时，其接入电路中的阻值最大，由图乙中得，此时电压表示数即变阻器两端电压U滑=14V，通过的电流为I滑=0.2A，变阻器的最大值：R滑大=70，由题可知，闭合开关S，将滑片移至最左端，读出电流表示数为I1；此时电路中只有Rx接入，即电源电压U总=I1Rx；根据欧姆定律，必须要明白Rx两端电压及通过的电流，才能求出Rx的值，故第二步应为，滑片移至最右端（接入最大值），读出电流表示数I2，此时变阻器两端电压U右=I2R，则Rx的表达式为：Rx=，整理得：Rx=。故答案为：（1）控制变量法；（2）断开；（3）保护电路；（4）滑动变阻器接入电路的电阻过小；（5）变阻器的电阻是不断改变的；（6）滑片移至最右端（接入最大值）；。五、计算应用题（共25分）解答时要求在答题卡相应的答题区域内写出必要的文字说明，计算公式和重要的演算步骤只写出最后答案，未写出主要演算过程的，不能得分，答案必须明确写出数值和单位，29中国空气质量的数据显示，电动汽车宝骏E100（如图所示）上市后的三个月内，柳州市PM2.5数值相比同期呈现明显降低的趋势。该车（空车）质量750kg，其综合工况下续航里程为155m，最高车速达到100km/h。在几次记录中，该车每百公里电耗为8.4kWh求：（1）该车空车时的重量是多少N？（2）该车以36km/h的速度匀速行驶30min通过的路程是多少？（3）该车行驶100km所耗电能相当于完全燃烧多少千克的汽油？（汽油的热值是4.6107J/kg）【解答】解：（1）该汽车空载时的重量：G=mg=750kg10N/kg=7.5103N；（2）由v=可得电动车行驶的路程：s=vt=36km/hh=18km；（3）车每百公里电耗：W=8.4kWh=8.43.6106J；汽油完全燃烧放出的热量Q放=W，燃烧汽油的质量：m=0.66kg。答：（1）该车空车时的重量是7500N；（2）该车以36km/h的速度匀速行驶30min通过的路程是18km；（3）该车行驶100km所耗电能相当于完全燃烧0.66千克的汽油。30如图所示，小明在探究“浮力的大小跟哪些因素有
