4.5 衬砌内力及配筋计算

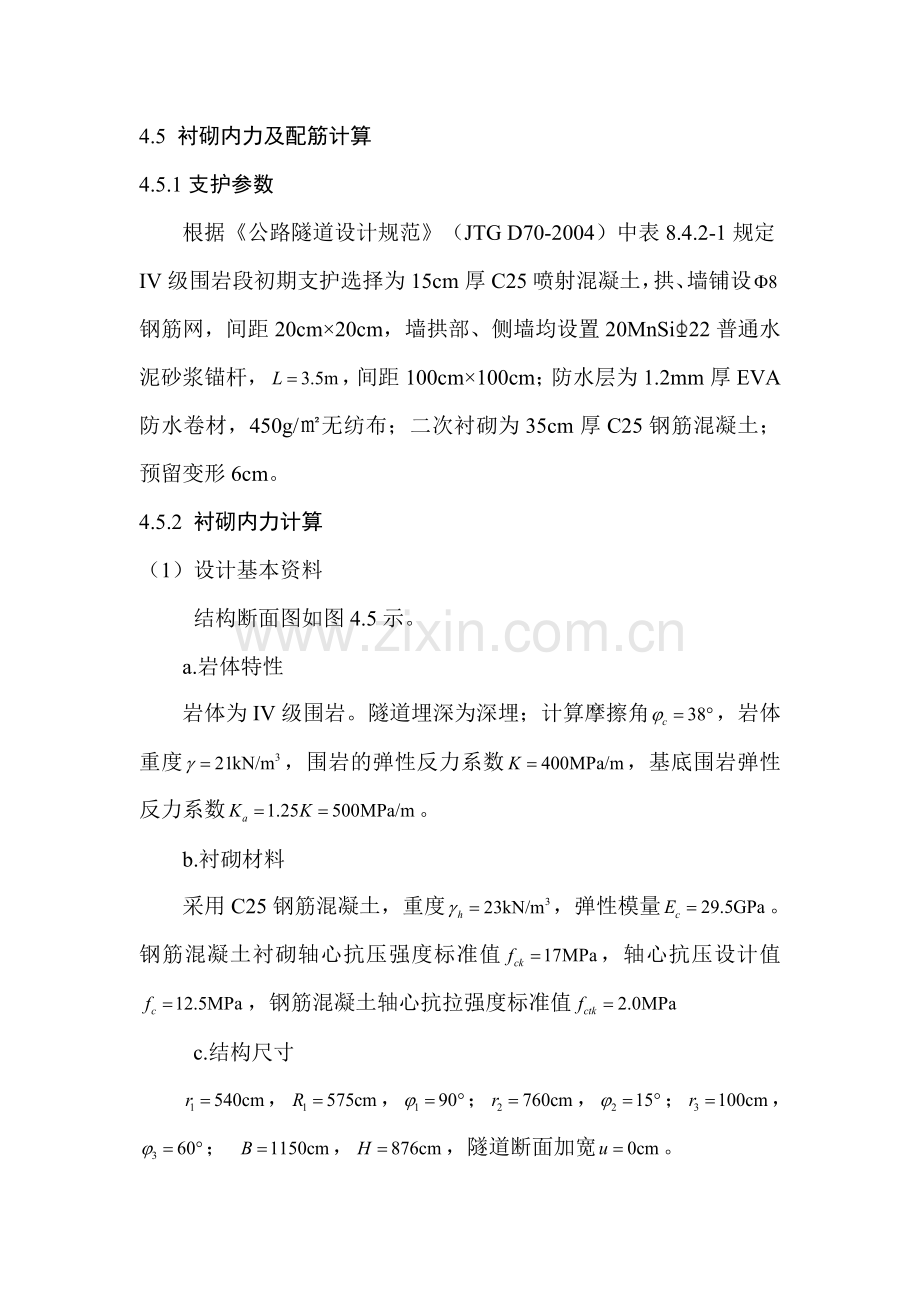

4.5.1支护参数
根据《公路隧道设计规范》（JTG D70-2004）中表8.4.2-1规定IV级围岩段初期支护选择为15cm厚C25喷射混凝土，拱、墙铺设钢筋网，间距20cm×20cm，墙拱部、侧墙均设置20MnSi22普通水泥砂浆锚杆，，间距100cm×100cm；防水层为1.2mm厚EVA防水卷材，450g/㎡无纺布；二次衬砌为35cm厚C25钢筋混凝土；预留变形6cm。
4.5.2 衬砌内力计算
（1）设计基本资料
结构断面图如图4.5示。
a.岩体特性
岩体为IV级围岩。隧道埋深为深埋；计算摩擦角，岩体重度，围岩的弹性反力系数，基底围岩弹性反力系数。
b.衬砌材料
采用C25钢筋混凝土，重度，弹性模量。钢筋混凝土衬砌轴心抗压强度标准值，轴心抗压设计值，钢筋混凝土轴心抗拉强度标准值
c.结构尺寸
，，；，；，； ，，隧道断面加宽。
（2）计算作用在衬砌结构的主动荷载
作用在结构上的荷载形式为匀布竖向荷载q和匀布水平侧向荷载e，由《地下结构设计原理与方法》（李志业,曾艳华编著）中表3.6.4可知，其侧压系数为0.15，即e=0.15q。
匀布竖向荷载：当时，且，此时

匀布水平侧向荷载：
（3）绘制分块图
因结构对称，荷载对称，故取半跨计算，如图4.6。

图4.6 半跨结构计算图示
（4）计算拱轴线长度
a.求水平线以下边墙的轴线半径（单位：cm）及其与水平线的夹角
假定水平线以下的轴线为一弧线，则其半径由图4.7求得。
由图上量得：，，。

由得，

图4.7 边墙轴线的计算（单位：mm）

b.计算半拱轴线长度s及分块轴线长度△s（单位:cm）
式中为各圆弧轴线的半径

半拱轴线长度
分块长度
（5）计算各分段截面中心的几何要素
a.求各截面与竖直轴的夹角

校核角度：
b.各截面的中心坐标(单位：cm)

坐标校核：

（6）计算基本结构的单位位移
计算过程见表4.3。
计算基本结构的单位位移 δik
曲墙拱结构几何要素及δik计算过程表（一）
截面
φi
弧度
sinφi
cosφi
xi
yi
di
0
0.0000
0.0000
0.0000
1.0000
0.0000
0.0000
0.3500
1
15.1740
0.2647
0.2616
0.9652
1.4593
0.1944
0.3500
2
30.3480
0.5294
0.5050
0.8631
2.8022
0.7639
0.3500
3
45.5220
0.7941
0.7132
0.7009
3.9779
1.6690
0.3500
4
60.6960
1.0588
0.8718
0.4899
4.8616
2.8464
0.3500
5
75.8700
1.3235
0.9696
0.2448
5.4063
4.2140
0.3500
6
90.5510
1.5796
1.0000
-0.0088
5.5745
5.5745
0.3500
7
97.9950
1.7095
0.9904
-0.1382
5.4722
5.4722
0.3895
8
105.9900
1.8489
0.9616
-0.2746
8.5798
8.5798
0.7515

曲墙拱结构几何要素及δik计算过程表（二）
截面
Ii
1/Ii
yi/Ii
yi2/Ii
(1+yi)2/Ii
积分系数

0
0.0036
279.8834
0.0000
0.0000
279.8834
1

1
0.0036
279.8834
54.4009
10.5739
399.2592
4

2
0.0036
279.8834
213.8113
163.3369
870.8429
2

3
0.0036
279.8834
467.1142
779.5949
1993.7066
4

4
0.0036
279.8834
796.6461
2267.5335
4140.7090
2

5
0.0036
279.8834
1179.4342
4970.1592
7608.9109
4

6
0.0036
279.8834
1560.2127
8697.4214
12097.7302
2

7
0.0049
203.0761
1111.2630
6080.9978
8506.5999
4

8
0.0354
28.2745
242.5903
2081.3862
2594.8413
1

∑

6158.36
16632.78
71703.27
111127.20

计算基本结构单位位移δik

δ11
δ12
δ22
δss

(△s/3E)*∑
1.03E-04
2.77E-04
1.20E-03
1.85E-03

校核：

δ11+2δ12+δ22-δss=
0
计算正确

（7）计算主动荷载在基本结构中产生的位移和
a.衬砌每一块上的作用力
竖向力： kN
式中 ——相邻两截面之间的衬砌外缘的水平投影（由分块图量取）。
侧向水平力： kN
式中 ——相邻两截面之间的衬砌外缘的竖直投影（由分块图量取）。
注：∑的计算按下式进行，以下表均同:

自重力： kN
计算过程见表4.4。
注意：以上各集中力均通过相应荷载图形的形心。
b.主动荷载在基本结构上产生的内力
分块上每个集中力对下一分点的截面形心的力臂由分块图上量取（图4.8），并分别记为、、。
弯矩： kN*m
轴力： kN
式中： 、——相邻两截面中心点的坐标增量：

‘
和的计算过程示于表4.4和表4.5。
表4.4 计算过程表（一）
衬砌每一块上的作用力
M0ip 计算过程表（一）
截面
bi
hi
集中力

Qi
Wi
Ei
q
e
0
0.0000
0.0000
0.0000
0.0000
0.0000
124.7400
18.7100
1
1.5103
0.2016
188.3948
10.8521
3.7719
124.7400
18.7100
2
1.4048
0.5899
175.2348
10.8521
11.0370
124.7400
18.7100
3
1.1993
0.9370
149.6007
10.8521
17.5313
124.7400
18.7100
4
0.9102
1.2182
113.5383
10.8521
22.7925
124.7400
18.7100
5
0.5571
1.4139
69.4927
10.8521
26.4541
124.7400
18.7100
6
0.1666
1.5073
20.7817
10.8521
28.2016
124.7400
18.7100
7
0.0000
1.5035
0.0000
11.4645
28.1305
124.7400
18.7100
8
0.0000
1.3897
0.0000
17.6890
26.0013
124.7400
18.7100

主动荷载在基本结构上产生的内力
M0ip 计算过程表（二）
截面
力臂

aq
aw
ae
Qiaq
Wiaw
Eiae

0
0.0000
0.0000
0.0000
0.0000
0.0000
0.0000

1
0.6988
0.7432
0.3155
131.6503
8.0653
1.1900

2
0.5996
0.6954
0.4972
105.0708
7.5466
5.4876

3
0.4455
0.5998
0.6198
66.6471
6.5091
10.8659

4
0.2657
0.4446
0.7144
30.1671
4.8249
16.2830

5
0.0678
0.2759
0.7587
4.7116
2.9941
20.0707

6
-0.1349
0.0878
0.7511
(2.8034)
0.9528
21.1822

7
0.0000
-0.0707
0.7066
0.0000
(0.8105)
19.8770

8
0.0000
-0.2355
0.6948
0.0000
(4.1658)
18.0657

弯矩:M0ip=M0(i-1)p-△xi∑(Q+W)-△yi∑E-Qiaq-Eiae-Wiaw (kN*m)

轴力：N0ip=sinφ∑(Q+W)-COSφ∑E (kN)

式中：△xi、△yi—相邻两截面中心点的坐标增量

△xi=xi-xi-1、△yi=yi-yi-1

M0ip 计算过程表（三）
截面

△xi
△yi
M0ip
0
0.00
0.00
0.00
0.00
0.00
0.00
0.00
1
0.00
0.00
0.00
0.00
1.46
0.19
-140.91
2
199.25
3.77
-267.57
-2.15
1.34
0.57
-528.73
3
385.33
14.81
-453.04
-13.40
1.18
0.91
-1079.20
4
545.79
32.34
-482.33
-38.08
0.88
1.18
-1650.88
5
670.18
55.13
-365.06
-75.40
0.54
1.37
-2119.11
6
750.52
81.59
-126.23
-111.00
0.17
1.36
-2375.67
7
782.16
109.79
80.06
11.24
-0.10
-0.10
-2303.44
8
793.62
137.92
-2466.33
-428.61
3.11
3.11
-5212.28

N0ip计算过程表(一)
截面
sinφi
cosφi
∑(Q+W)
∑Ei
sinφi∑(Q+W)
cosφi∑Ei
N0ip
0
0.0000
1.0000
0.0000
0.0000
0.0000
0.0000
0.0000
1
0.2616
0.9652
199.2470
3.7719
52.1273
3.6406
48.4868
2
0.5050
0.8631
385.3338
14.8090
194.6009
12.7817
181.8192
3
0.7132
0.7009
545.7866
32.3402
389.2754
22.6680
366.6074
4
0.8718
0.4899
670.1771
55.1328
584.2417
27.0102
557.2316
5
0.9696
0.2448
750.5219
81.5868
727.6912
19.9703
707.7209
6
1.0000
-0.0088
782.1557
109.7884
782.1253
-0.9678
783.0932
7
0.9904
-0.1382
793.6202
137.9189
786.0018
-19.0643
805.0661
8
0.9616
-0.2746
811.3092
163.9202
780.1287
-45.0072
825.1359
轴力：N0ip=sinφ∑(Q+W)-COSφ∑E (kN)

校核：

M08q=-qB(x8-B/4)/2=
-4499.2357
kN*m

M08e=-eH2/2=
-918.4772
kN*m

M08w=-∑Wi(x8-xi+awi)=
-30.5400
kN*m

M08p=M08q+M08e+M08w=
-5448.2529

计算误差
-0.04527
4.5%<5%
误差范围内
合格

图4.8 单元主动荷载图示
c.主动荷载位移和
计算过程见表4.6
表4.6 、计算过程表（一）
主动荷载位移△1p和△2p
△1p、△2p计算过程表（一）
截面
M0ip
1/Ii
yi
1+yi

0
0.0000
279.8834
0.0000
1.0000

1
-140.9056
279.8834
0.1944
1.1944

2
-528.7257
279.8834
0.7639
1.7639

3
-1079.1950
279.8834
1.6690
2.6690

4
-1650.8751
279.8834
2.8464
3.8464

5
-2119.1138
279.8834
4.2140
5.2140

6
-2375.6737
279.8834
5.5745
6.5745

7
-2303.4408
203.0761
5.4722
6.4722

8
-5212.2754
28.2745
8.5798
9.5798

表4.6 、计算过程表（二）
△1p、△2p计算过程表（二）
截面
M0ip/Ii
yiM0ip/Ii
M0ip(1+yi)/Ii
积分系数
0
0.0000
0.0000
0.0000
1
1
-39437.1496
-7665.3988
-47102.5483
4
2
-147981.5279
-113047.5286
-261029.0565
2
3
-302048.7483
-504107.2790
-806156.0273
4
4
-462052.4996
-1315163.1321
-1777215.6317
2
5
-593104.7312
-2499355.1993
-3092459.9305
4
6
-664911.5880
-3706556.2966
-4371467.8846
2
7
-467773.8144
-2559728.4783
-3027502.2927
4
8
-147374.2642
-1264447.6070
-1411821.8712
1
∑
-8306723.2689
-33817406.9431
-42124130.2120

校核：

M0ip/Ii
yiM0ip/Ii
M0ip(1+yi)/Ii

(△s/3E)*∑
-0.13858
-0.56419
-0.70277

△1p
△2p
△sp

△1p+△2p-△sp=
0.00000
计算正确

a11
0.000159
β1
0.00005649700

a12
0.000762
β0ap
-0.2944779

a22
0.005355
X1p
-135.1285968

a1p
-0.433062
X2p
596.3845413

a2p
-3.090762
