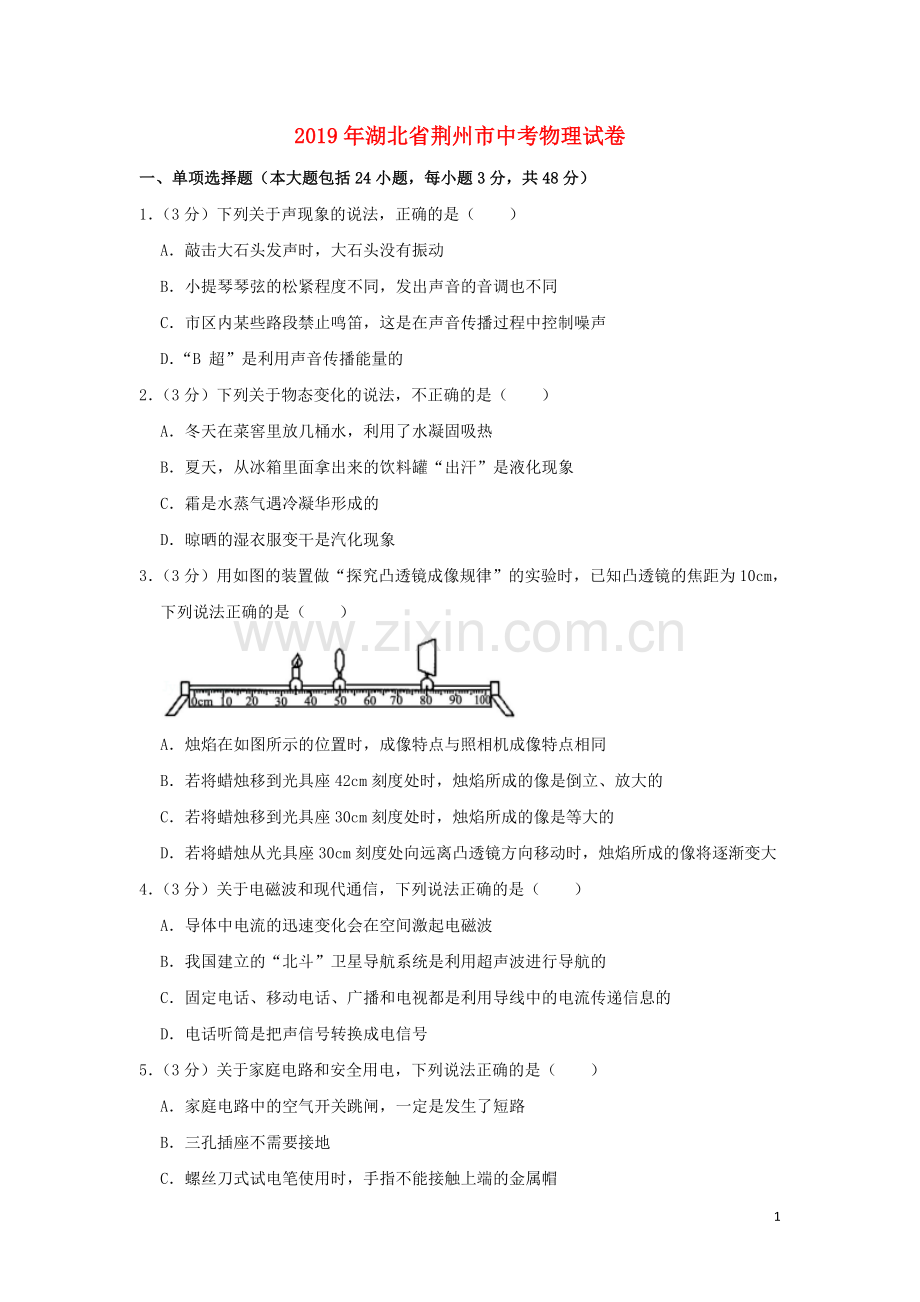

1、2019年湖北省荆州市中考物理试卷一、单项选择题(本大题包括24小题,每小题3分,共48分)1(3分)下列关于声现象的说法,正确的是()A敲击大石头发声时,大石头没有振动B小提琴琴弦的松紧程度不同,发出声音的音调也不同C市区内某些路段禁止鸣笛,这是在声音传播过程中控制噪声D“B 超”是利用声音传播能量的2(3分)下列关于物态变化的说法,不正确的是()A冬天在菜窖里放几桶水,利用了水凝固吸热B夏天,从冰箱里面拿出来的饮料罐“出汗”是液化现象C霜是水蒸气遇冷凝华形成的D晾晒的湿衣服变干是汽化现象3(3分)用如图的装置做“探究凸透镜成像规律”的实验时,已知凸透镜的焦距为10cm,下列说法正确的是()
2、A烛焰在如图所示的位置时,成像特点与照相机成像特点相同B若将蜡烛移到光具座42cm刻度处时,烛焰所成的像是倒立、放大的C若将蜡烛移到光具座30cm刻度处时,烛焰所成的像是等大的D若将蜡烛从光具座30cm刻度处向远离凸透镜方向移动时,烛焰所成的像将逐渐变大4(3分)关于电磁波和现代通信,下列说法正确的是()A导体中电流的迅速变化会在空间激起电磁波B我国建立的“北斗”卫星导航系统是利用超声波进行导航的C固定电话、移动电话、广播和电视都是利用导线中的电流传递信息的D电话听筒是把声信号转换成电信号5(3分)关于家庭电路和安全用电,下列说法正确的是()A家庭电路中的空气开关跳闸,一定是发生了短路B三孔插

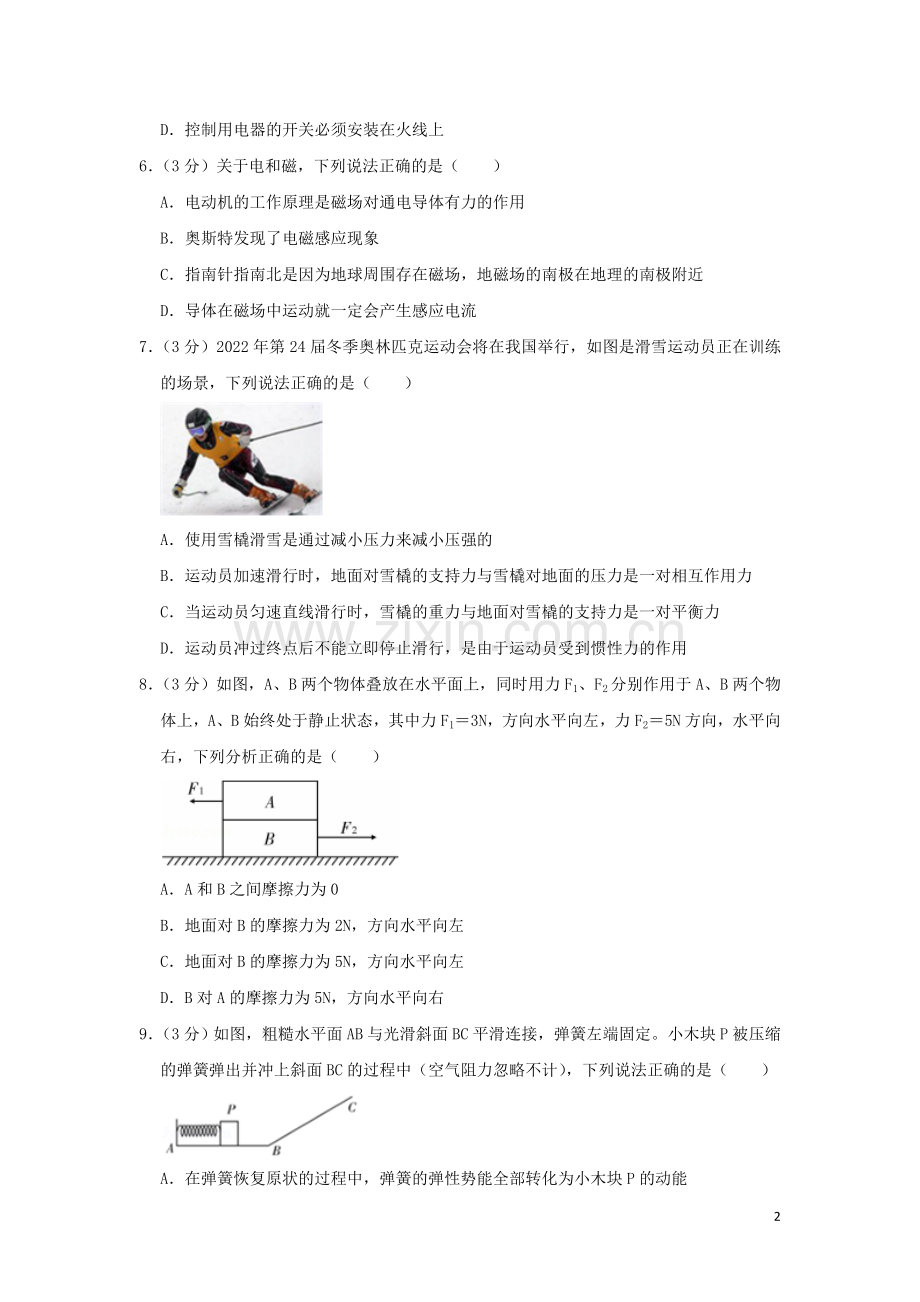

3、座不需要接地C螺丝刀式试电笔使用时,手指不能接触上端的金属帽D控制用电器的开关必须安装在火线上6(3分)关于电和磁,下列说法正确的是()A电动机的工作原理是磁场对通电导体有力的作用B奥斯特发现了电磁感应现象C指南针指南北是因为地球周围存在磁场,地磁场的南极在地理的南极附近D导体在磁场中运动就一定会产生感应电流7(3分)2022年第24届冬季奥林匹克运动会将在我国举行,如图是滑雪运动员正在训练的场景,下列说法正确的是()A使用雪橇滑雪是通过减小压力来减小压强的B运动员加速滑行时,地面对雪橇的支持力与雪橇对地面的压力是一对相互作用力C当运动员匀速直线滑行时,雪橇的重力与地面对雪橇的支持力是一对平衡
4、力D运动员冲过终点后不能立即停止滑行,是由于运动员受到惯性力的作用8(3分)如图,A、B两个物体叠放在水平面上,同时用力F1、F2分别作用于A、B两个物体上,A、B始终处于静止状态,其中力F13N,方向水平向左,力F25N方向,水平向右,下列分析正确的是()AA和B之间摩擦力为0B地面对B的摩擦力为2N,方向水平向左C地面对B的摩擦力为5N,方向水平向左DB对A的摩擦力为5N,方向水平向右9(3分)如图,粗糙水平面AB与光滑斜面BC平滑连接,弹簧左端固定。小木块P被压缩的弹簧弹出并冲上斜面BC的过程中(空气阻力忽略不计),下列说法正确的是()A在弹簧恢复原状的过程中,弹簧的弹性势能全部转化为小
5、木块P的动能B小木块P离开弹簧后在粗糙水平面AB上滑行时机械能守恒C小木块P在斜面上向上运动时,动能减小,重力势能增加D小木块P运动到最高点时处于平衡状态10(3分)共享电动车不仅环保节能而且为人们的出行带来了很大方便。已知某品牌共享电动车的电动机线圈内阻一定,转轴卡住不能转动时,线圈两端电压为48V,电流为12A当电动车在水平地面上以18km/h的速度匀速直线行驶时,线圈两端电压仍然为48V,电流为2A,则下列说法正确的是()A电动机线圈电阻为24B电动机的机械功率为96WC电动机的效率是66.7%D电动车前进时受到的阻力为16N11(3分)湖北省第二届园林博览会将于2019年9月28日在荆
6、州开幕。在某场馆建设中,采用了如图所示的装置提升重物,当工人师傅们用1000N的拉力F向下拉绳,使重1600N的重物匀速上升了5m,此过程中克服绳重和摩擦做功500J,下列说法中正确的是()A拉力F做功为5103 JB缠绕在动滑轮上每股绳的拉力为800NC动滑轮重为300ND滑轮组的机械效率为75%12(3分)如图电路,电源电压不变,闭合开关S,当滑片P置于滑动变阻器R2的最右端B处时,电压表的示数为4V,定值电阻R1的功率为0.8W;当滑片P置于滑动变阻器R2的中点时,电压表的示数变化了1V下列结果正确的是()A电源电压为8VBR1的阻值为20C电路前后电流之比为1:3D电路总功率变化了1.
7、2W二、填空题(本大题包括4小题,每小题3分,共16分)13(3分)如图的港珠澳大桥是在“一国两制”框架下,粤港澳三地首次合作建设的超大型跨海交通工程,它是全球最长跨海大桥,于2018年10月24日正式通车运营。大桥在水中的倒影是光的 现象,倒影看起来较暗是由于光在水面发生了 导致的。小轿车在桥面上高速行驶时对桥面的压力 (选填“大于”、“小于”或“等于”)车所受重力,此时轮胎的温度升高主要是通过 的方式改变内能的。14(3分)小明在学习了大气压强的知识后,自制了一个如图所示的气压计,瓶中装有适量的水,当他将自制气压计由楼下拿到楼上时发现细玻璃管中液面上升,说明大气压随高度的增加而 (选填“增
8、大”、“减小”或“不变”)。若他将这个瓶子装满水,戴着隔热手套捏瓶子,发现细玻璃管中液面也能上升,说明力能使物体发生 。他还发现将装满水的瓶子放入热水中,细玻璃管中液面仍能上升,这又成了一支自制温度计,它的工作原理是 ,在此过程中瓶内水的密度将 。(选填“变大”、“变小”或“不变”)15(3分)2018年4月25日上午,习近平总书记来到荆州港码头乘船,沿江察看荆江两岸生态环境和发展建设情况,强调长江经济带建设要“共抓大保护,不搞大开发”。合理分类和利用垃圾可以保护环境、变废为宝。在一定条件下,1t生活垃圾能“榨”出140kg燃料油。若燃料油的热值为4.0107J/kg,某城镇每天产生50t生活
9、垃圾,则这些垃圾“榨”出的燃料油完全燃烧释放出的热量为 J在一个标准大气压下,这些热量的30%被500m330的水吸收,则水温能升高 c水4.2103J/(kg),水1.0103kg/m316(3分)2018年10月20日,全球最大水陆两栖飞机“鲲龙”AG600在湖北荆门成功实现水上首飞起降。若某次AG600漂浮停在水面上时,飞机排开水的体积为45m3,飞机底部距水面2m深处受到水的压强为 Pa,飞机所受重力为 N(g10N/kg,水1.0103kg/m3)三.实验与探究题(本大题包括5小题,每空1分,共24分)17(4分)如图1是探究“平面镜成像特点”的实验装置。实验步骤如下:把一支点燃的蜡
10、烛A放在玻璃板前面,再拿一只完全相同的蜡烛B竖立在玻璃板后面移动,直到看上去跟蜡烛A的像完全重合,此时在白纸上记下蜡烛A和蜡烛B的位置。移动点燃的蜡烛,多做几次实验。(1)实验过程中蜡烛B (选填“需要”或“不需要”)点燃。(2)选取两支相同的蜡烛是为了比较像与物的 关系。(3)实验中若移开蜡烛B,将光屏放在像的位置,不透过玻璃板,直接观察光屏,看不到蜡烛A的像,说明平面镜成的是 。(选填“虚像”或“实像”)(4)如图2,玻璃板原来沿直线BC竖直放置,若实验中将玻璃板沿顺时针方向转过一定角度(90)后,蜡烛A成的像移动到点A1处,已知图中方格均为边长相等的正方形,则 。18(4分)在探究“物质
11、熔化规律”的实验中,小芳将质量相等的冰和石蜡分别装在两个相同的试管中,并放在同一个装有水的大烧杯中进行加热,如图甲所示。根据实验数据绘制的温度随时间变化的图象,如图丙。请回答下列问题:(1)如图甲中的器材安装顺序是 (选填“从上至下”或“从下至上”)。(2)实验中某时刻温度计示数如图乙,此时温度计示数为 。(3)如图丙中 (选填“A”或“B”)是冰,熔化过程经历了 min。(4)当冰全部熔化后,继续加热使烧杯中的水沸腾并持续一段时间,发现试管中的水始终不会沸腾,其原因可能是 。19(5分)小华在做“探究杠杆平衡条件”实验的装置如图,杠杆上相邻刻线间的距离相等。(1)杠杆在如图甲的位置静止时 (
12、选填“是”或“不是”)处于杠杆平衡状态的。(2)为使杠杆在水平位置平衡,应将平衡螺母向 (选填“左”或“右”)端调节。(3)如图乙,杠杆在水平位置平衡后,在A点挂两个钩码,每个钩码重0.5N,在B点竖直向下拉弹簧测力计,仍使杠杆水平位置平衡,此时弹簧测力计的示数应为 N当弹簧测力计改为斜拉时,再次使杠杆水平位置平衡,则弹簧测力计的示数将 。(选填“变大”、“变小”或“不变”)(4)小华改变钩码的个数和位置进行了多次实验,其目的是 。20(5分)小阳利用如图甲的电路探究“电流与电阻的关系”。已知电源电压为4.5V且保持不变,实验用到的定值电阻阻值分别为25、20、15、10、5,滑动变阻器的规格
13、为“050”。(1)如图乙的实物电路中存在连线错误,而且只要改接一根导线就可以了,请你把接错的那根导线打上“”,再画线把它改到正确位置上(导线不允许交叉)。(2)电路改正以后,闭合开关前应将滑动变阻器滑片调至最 端(选填“左”或“右”)。(3)连接好电路后,如果将电流表和电压表在电路中位置交换,则闭合开关后,会发现两表中只有 表有示数(选填“电流”或“电压”)。(4)为了用上所有的定值电阻正确完成五次实验,应利用滑动变阻器控制定值电阻两端的电压至少保持 V不变。(5)实验中将5的定值电阻更换为10的定值电阻后,闭合开关,应将滑动变阻器滑片向 (选填“左”或“右”)适当滑动,使电压表示数恢复到原
14、来的值。(6)小阳同学每次随机选取一个定值电阻,进行了五次实验,根据所得数据画出电流与电阻关系的图象如图丙,且实验中各电路元件完好,读数、记录均正确。但老师发现五次实验中有一次未移动滑动变阻器滑片控制电压表示数一定,根据图丙中的数据分析,阻值为 的定值电阻连入电路时未移动滑片,这次实验之前的那一次实验,小阳选取的是阻值为 的定值电阻。21(3分)小丽同学在探究“弹簧弹力大小与形变量关系”时,发现同一根弹簧的弹力大小F与形变量x的比值k恒定。现小丽有两根原长相等的弹簧1和2,已知k1:k21:2,当在两根弹簧下分别挂同一物体静止时,弹簧1和2伸长量分别为x1和x2,则x1:x2 。小丽通过查阅资
15、料知道弹簧的弹性势能Epkx2,此时弹簧1和2弹性势能分别为Ep1和Ep2,则Ep1:Ep2 。小丽将弹簧1和2并联悬挂一物体静止时如图甲,两弹簧弹性势能之和为Ep甲将弹簧1和2串联悬挂同一物体静止时如图乙两弹簧弹性势能之和Ep乙,则Ep甲:Ep乙 。(已知如图甲情况下悬挂重物时弹簧1和2伸长量相同,整个实验中弹簧所受重力不计,且均处于弹性限度范围内。)四、综合应用题(本大题包括2小题,每小题8分,共16分.解题时要写出必要的文字说明、解答依据、重要演算步骤等)22(8分)为了发展文化旅游事业,荆州市正在兴建华强方特文化主题园,建成后将通过最新的VR技术展示包括楚文化和三国文化在内的五千年华夏
16、文明。园区建设中需把重1200N的木箱A搬到高h2m,长L10m的斜面顶端。如图所示,工人站在斜面顶端,沿斜面向上用时50s将木箱A匀速直线从斜面底端拉到斜面顶端,已知拉力F的功率为80W求:(1)拉力F的大小;(2)该斜面的机械效率是多少;(3)木箱A在斜面上匀速直线运动时受到的摩擦力是多大。23(8分)如图,电源电压恒为4.5V,灯泡L上标有“3V 1.5W”字样,滑动变阻器R2上标有“15 1A”字样,定值电阻R1阻值为10,电流表量程为03A,电压表量程为03V,不计温度对灯丝电阻的影响。求:(1)灯泡正常工作时电阻为多大;(2)当开关S、S1、S2闭合,S3断开时,电路最小总功率为多
17、大;(3)当开关S、S3闭合,S1、S2断开时,在确保电路元件安全的情况下,滑动变阻器R2的取值范围2019年湖北省荆州市中考物理试卷参考答案与试题解析一、单项选择题(本大题包括24小题,每小题3分,共48分)1【解答】解:A、发声的物体都在振动,所以敲击大石头使其发声时,大石头也在振动。故A错误;B、小提琴琴弦的松紧程度不同,发出声音的音调会不同。故B正确;C、“禁止鸣笛”,是在声源处减弱噪声。故C错误;D、利用B超可以了解人体内部的病变,是利用声音能够传递信息。故D错误。故选:B。2【解答】解:A、冬天,在保存蔬菜的菜窖里放几桶水,水由液态变成固态,是凝固现象,凝固放热,故A错误;B、从冰
18、箱里面拿出来的饮料罐“出汗”水蒸气遇冷液化形成的小水滴,属于液化现象,故B正确;C、“霜”,是空气中的水蒸气遇冷凝结成的小冰晶,属于凝华现象,故C正确;D、晾晒的湿衣服变干,由液态变成气态,属于汽化现象,故D正确。故选:A。3【解答】解:A、由图可知,u50cm35cm15cm,物距处于f和2f之间,凸透镜成倒立放大的实像,与投影仪的原理相同,故A错误;B、将蜡烛移到光具座42cm刻度处时,物距等于50cm42cm8cm,物距小于f,凸透镜成正立放大的虚像,故B错误;C、将蜡烛移到光具座30cm刻度处时,物距等于50cm30cm20cm2f,物距等于像距,等于2倍焦距,成倒立等大的实像,故C正
19、确;D、将蜡烛从光具座30cm刻度处向远离凸透镜方向移动时,根据物距增大像距减小像减小,烛焰所成的像将逐渐变小。故D错误。故选:C。4【解答】解:A、导体中电流的迅速变化会在空间激起电磁波,故A项说法正确。B、卫星在太空中,太空中是真空,声波在真空中不能传声,所以不能利用超声波导航,故B项说法错误。C、固定电话是利用导线中的电流来传递信息的,移动电话、广播和电视都是利用电磁波来传递信息的,故C项说法错误。D、电话的话筒是把声信号转化为电信号,听筒是把电信号转化为声信号,故D项说法错误。故选:A。5【解答】解:A、家庭电路中空气开关跳闸是因为电路中电流过大造成的,而家庭电路中电流过大是因为发生了
20、短路或用电器的总功率过大,故A说法错误。B、三孔插座一定要接地,当人接触漏电的用电器时地线能把人短路,避免发生触电事故,故B说法错误。C、螺丝刀式试电笔使用时,手指要接触上端的金属帽,千万不要接触笔尖金属体,故C说法错误。D、控制用电器的开关必须安装在火线上,在断开开关时能切断火线,避免发生触电事故,故D说法正确。故选:D。6【解答】解:A、电动机是利用了通电导体在磁场中会受到磁场对它的力的作用,故A正确;B、奥斯特发现了电流磁效应,说明通电导线周围存在磁场,故B错误;C、指南针能指南北就是因为受到地磁场的作用,地磁场的南极在地理的北极附近,故C错误;D、闭合电路的一部分导体在磁场中做切割磁感
21、线运动,才会产生感应电流,故D错误。故选:A。7【解答】解:A、运动员使用雪橇,这样增大了与雪地的受力面积,从而减小压强,故A错误;B、运动员加速滑行时,地面对雪橇的支持力与雪橇对地面的压力,大小相等,方向相反,作用在同一条直线上,作用在两个物体上,是一对相互作用力,故B正确;C、当运动员匀速直线滑行时,雪橇的重力与地面对雪橇的支持力不相等,不是一对平衡力,故C错误;D、惯性是一种性质,不是力,故D错误。故选:B。8【解答】解:AD、据物体间力的作用是相互的,A受到B的摩擦力水平向右,大小是3N,所以B上表面受到A的摩擦力水平向左,大小是3N,故AD错误;BC、物体B处于静止状态,水平方向上受
22、到A对B水平向左的摩擦力、地面对B水平向左的摩擦力、水平向右的拉力F2,这三个力是平衡力,所以地面对B水平向左的摩擦力与A对B水平向左的摩擦力之和等于水平向右的拉力F2,所以B下表面受到地面的摩擦力大小为5N3N2N,方向向左,故C错误,B正确;故选:B。9【解答】解:A、在弹簧恢复原状的过程中,弹簧的形变程度变小,弹性势能变小。木块的速度变大,动能变大,同时因为水平面AB粗糙,木块需要克服摩擦力做功,内能变大,故弹簧的弹性势能一部分转化为小木块P的动能,一部分转化为木块的内能。故A错误;B、小木块P离开弹簧后在粗糙水平面AB上滑行时,需要克服摩擦力做功,一部分机械能转化为内能,所以机械能减小
23、。故B错误;C、小木块P在斜面上向上运动时,高度增加,重力势能变大,因为斜面BC光滑,且空气阻力忽略不计,所以机械能守恒,故动能减小,故C正确;D、因为斜面BC光滑,故木块不受摩擦力作用,若空气阻力忽略不计,小木块P运动到最高点时受到垂直于斜面向上的支持力和竖直向下的重力作用,这两个力不在一条直线上,不属于平衡力,所以木块处于非平衡状态,故D错误。故选:C。10【解答】解:(1)因电动机转轴卡住不能转动时为纯电阻用电器,所以,由I可得,电动机线圈的电阻:R4,故A错误;(2)当在水平地面上以v18km/h5m/s的速度匀速直线行驶时,电动车为非纯电阻,此时电动机消耗的电功率:PMUI48V2A
24、96W,电动机线圈电阻消耗的热功率:PR(I)2R(2A)2416W,电动机的机械功率:P机械PMPR96W16W80W,故B错误;电动机的效率:100%100%83.3%,故C错误;因电动车在水平地面上匀速直线行驶时处于平衡状态,受到的阻力和牵引力是一对平衡力,所以,由PFv可得,电动车前进时的牵引力即受到的阻力:fF16N,故D正确。故选:D。11【解答】解:A、由图知,n2,拉力端移动距离:s2h25m10m,拉力F做功:W总Fs1000N10m1104J,故A错;B、已知绳子末端的拉力F为1000N,则缠绕在动滑轮上每股绳的拉力都为1000N,故B错;C、拉力做的有用功:W有用Gh16
25、00N5m8103J,拉力做的额外功:W额总W总W有用1104J8103J2103J,此过程中克服绳重和摩擦做功W额1500J,提升动滑轮做的额外功:W额2W额总W额12103J500J1.5103J,由WGh可得动滑轮重力:G轮300N,故C正确;D、滑轮组的机械效率:100%80%,故D错。故选:C。12【解答】解:(1)由电路图可知,R1与R2串联,电压表测滑动变阻器R2两端的电压,因串联电路中总电阻等于各分电阻之和,所以,当滑片在B处时,电路中的电流:I1,则滑动变阻器两端的电压:U2I1R2R24V由图知,当滑片P置于滑动变阻器R2的中点时,滑动变阻器的电阻减小,由串联分压的规律可知
26、,电压表的示数减小,即此时滑动变阻器两端电压为U24V1V3V,同理可得,此时滑动变阻器两端的电压:U23V用式比式可得:,解得:R22R1将代入式可得:4V,解得:U6V,故A错误;(2)当滑片P置于滑动变阻器R2的最右端B处时,电压表的示数为4V,定值电阻两端的电压为U16V4V2V,此时定值电阻R1的功率为0.8W,即;P10.8W,解得:R15,则R22R12510,故B错误;(3)电路前后电流之比为I1:I2:,故C错误;(4)电路总功率变化了:PP2总P1总1.2W,故D正确。故选:D。二、填空题(本大题包括4小题,每小题3分,共16分)13【解答】解:(1)大桥在水中的倒影属于平
27、面镜成像,是光发生反射形成的。光射到水面时,一部分光线发生了反射,另一部分发生了折射而进入水中,所以大桥在水中的倒影的看起来比实际物体本身“暗”一些。(2)轿车高速行驶时车体上方空气流速比下方大,空气对小车向下的压强小于向上的压强,汽车受到向上的压力差,所以车地对地面的压力小于其重力。(3)轿车高速行驶时克服摩擦力做功,轮胎的内能增大,温度升高,因此是通过做功的方式改变车胎内能的。故答案为:反射;折射;小于;做功。14【解答】解:(1)大气压随着高度的增大而减小。(2)若他将这个瓶子装满水,戴着隔热手套捏瓶子,发现细玻璃管中液面也能上升,隔热手套排除了温度对液体的影响,所以水柱升高是因为瓶子发
28、生了形变造成的。(3)将装满水的瓶子放入热水中,细玻璃管中液面仍能上升,其原因是液体受热体积膨胀造成的,它的工作原理是液体的热胀冷缩;瓶内水的质量不变,体积增大,根据密度公式得知,水的密度变小。故答案为:减小;形变;液体的热胀冷缩;变小。15【解答】解:(1)50t生活垃圾“榨”出的燃料油完全燃烧释放出的热量:Q放mq50140kg4.0107J/kg2.81011J;(2)由得,水的质量:mV1.0103kg/m3500m35105kg,水吸收的热量:Q吸30%Q放30%2.81011J8.41010J,由Q吸cmt得,水升高的温度:t40。故答案为:2.81011;40。16【解答】解:(
29、1)飞机底部距水面2m深处受到水的压强:p水gh1.0103kg/m310N/kg2m2104Pa;(2)飞机漂浮停在水面上时,由漂浮条件和阿基米德原理可得飞机所受重力:G飞机F浮水gV排1.0103kg/m310N/kg45m34.5105N。故答案为:2104;4.5105。三.实验与探究题(本大题包括5小题,每空1分,共24分)17【解答】解:(1)实验过程中蜡烛B不需要点燃;(2)实验中选取两支相同的蜡烛是为了比较像与物的大小关系;(3)移去蜡烛B,在其位置上竖立光屏,在光屏上不能承接到蜡烛A的像,说明平面镜成虚像;(4)平面镜成像与成像物体对应点连线与平面镜垂直,连接A、A1,做出连
30、线的垂直平分线,即移动后平面镜位置,如下图,可知玻璃板沿顺时针方向转过45,故答案为:(1)不需要;(2)大小;(3)虚像;(4)45。18【解答】解:(1)在使用酒精灯时,需要用其外焰加热,所以要先根据酒精灯确定铁圈的位置。又因为使用温度计时,温度计的玻璃泡要完全浸没在液体中,但不能碰到容器底和容器壁,所以要根据温度计的长度确定横杆的位置,因此按照“由下至上”安装实验装置。(2)由图可知,温度计的分度值是1,温度计的读数是4。(3)分析图象A 可知,在0时,图线呈水平,此时的温度就是冰的熔点,熔化经历的时间为6min2min4min;(4)冰全部熔化成水后继续用酒精灯不断地加热,当试管中的水
31、与烧杯中的水均达到沸点后,烧杯中的水可以从酒精灯继续吸热,能够沸腾,但试管中的水可以达到沸点但无法从烧杯的水中继续吸热,因此试管中的水最终不会沸腾。故答案为:(1)从下至上;(2)4; (3)A;4;(4)试管中的水达到沸点后不能继续吸热。19【解答】解:(1)杠杆的平衡状态是指杠杆处于静止或匀速转动状态,图甲中杠杆处于静止状态,因而杠杆处于平衡状态;(2)图甲可知,杠杆不在水平位置,左端向下倾斜,说明杠杆的重心在左端,平衡螺母应向较高的右端调节;(3)每个钩码重0.5N,由图可知OB:OA2:3,根据杠杆的平衡条件可得,FOB2GOA,测力计的示数:F1.5N;斜向下拉时,阻力和阻力臂一定,
32、动力臂变小,动力变大,所以,测力计的示数将大于1.5N;(4)本实验中进行多次测量的目的是:使实验结论更具有普遍性,避免实验结论的偶然性;故答案为:(1)是;(2)右; (3)1.5;变大;(4)使实验结论更具有普遍性,避免实验结论的偶然性。20【解答】解:(1)原电路中,电流表与电阻并联,电压表串联在电路中是错误的,电流表应与电阻串联,电压表与电阻并联,如下所示:(2)电路改正以后,闭合开关前应将滑动变阻器滑片调至阻值最大处,即最右端;(3)连接好电路后,如果将电流表和电压表在电路中位置交换,电压表串联在电路中测电源电压,因电压表内阻很大,电流表没有示数,则闭合开关后,会发现两表中只有电压表
33、有示数;(4)设控制定值电阻两端的电压至少保持UV,由串联电路的规律和分压原理有:,当定值电阻最大时,对应的变阻器连入电路最大,电压表示数最小,即,故UV1.5V;(5)根据串联分压原理可知,将定值电阻由5改接成10的电阻,电阻增大,其分得的电压增大;探究电流与电阻的实验中应控制电压不变,应保持电阻两端的电压不变,根据串联电路电压的规律可知应增大滑动变阻器分得的电压,由分压原理,应增大滑动变阻器连入电路中的电阻,所以滑片应向右端移动,使电压表示数恢复到原来的值;(6)根据如图丙画出的电流与电阻关系的图象知,除定值电阻为20外,电流与电阻之积为:UVIR0.6A50.12253V,故阻值为20的
34、定值电阻连入电路时未移动滑片,这次实验之前的那一次实验,小阳选取的是阻值为10的定值电阻。故答案为:(1)如上所示;(2)右; (3)电压;(4)1.5;(5)右;(6)20;10。21【解答】解:两根弹簧1和2分别挂同一物体静止时,弹力与重力是一对平衡力,大小相等,则有:F1F2G,由题意知,Fkx,所以,x1:x2:2:1。由Epkx2得,弹簧1和2弹性势能分别为:Ep1k1,Ep2k2,则有:Ep1:Ep2k1:k2122:2122:1。将弹簧1和2并联悬挂一物体静止时,则有:k1x1甲+k1x2甲G,并且x1甲x2甲,由以上两式可解得:x1甲x2甲,则图甲两弹簧弹性势能之和为:Ep甲k
35、1+k2()2(k1+k2)将弹簧1和2串联悬挂同一物体静止时,由GFkx得,x1乙,x2甲,则图乙两弹簧弹性势能之和:Ep乙k1+k2k1()2+k2()2联立化简得,。故答案为:(1)2:1;(2)2:1; (3)2:9。四、综合应用题(本大题包括2小题,每小题8分,共16分.解题时要写出必要的文字说明、解答依据、重要演算步骤等)22【解答】解:(1)由P得,拉力所做的功: W 总Pt80W50s4103J,由WFL得,拉力F的大小:F400N。(2)克服物重做功: W 有Gh1200N2m2.4103J,则斜面的机械效率:100%100%60%。(3)木箱 A 在斜面上匀速运动时克服摩擦
36、做功:W额W总W有4103J2.4103J1.6103J,由W额fL得,木箱 A 在斜面上匀速运动时受到的摩擦力:f160N。答:(1)拉力F的大小为400N;(2)该斜面的机械效率是60%;(3)木箱A在斜面上匀速直线运动时受到的摩擦力是160N。23【解答】解:(1)根据P得,灯泡正常工作时电阻:RL6;(2)当开关 S、S1、S2 闭合,S3 断开时,灯泡 L被短路,定值电阻 R1与滑动变阻器R2 并联,当滑动变阻器R2的阻值最大为15时,电路总电流最小,电路总功率最小,通过 R1的电流:I10.45A,通过滑动变阻器R2的电流:I20.3A,电路最小总功率:P最小U(I1+I2)4.5
37、V(0.45A+0.3A)3.375W;(3)当开关S、S3闭合,S1、S2 断开时,R1断路,灯泡L与滑动变阻器R2串联,电压表测滑动变阻器R2两端电压灯泡的额定电流:I额0.5A;因为灯泡额定电流I额0.5A,电流表量程为 03A,滑动变阻器标有“15 1A”字样,所以,在确保电路元件安全的情况下,电路中最大电流为 I最大I额0.5A,此时滑动变阻器 R2阻值最小,则电路最小总电阻:R最小9滑动变阻器R2最小阻值:R2最小R最小RL963;因为电压表量程为 03V,所以在确保电路元件安全的情况下,滑动变阻器两端电压最大为 U23V 时,此时滑动变阻器阻值最大,此时电路中电流:I最小0.25A,滑动变阻器R2最大阻值:R2最大12,综上所述滑动变阻器的阻值范围为 312。答:(1)灯泡正常工作时电阻为6;(2)当开关S、S1、S2闭合,S3断开时,电路最小总功率为3.375W;(3)当开关S、S3闭合,S1、S2断开时,在确保电路元件安全的情况下,滑动变阻器R2的取值范围为 312。21
