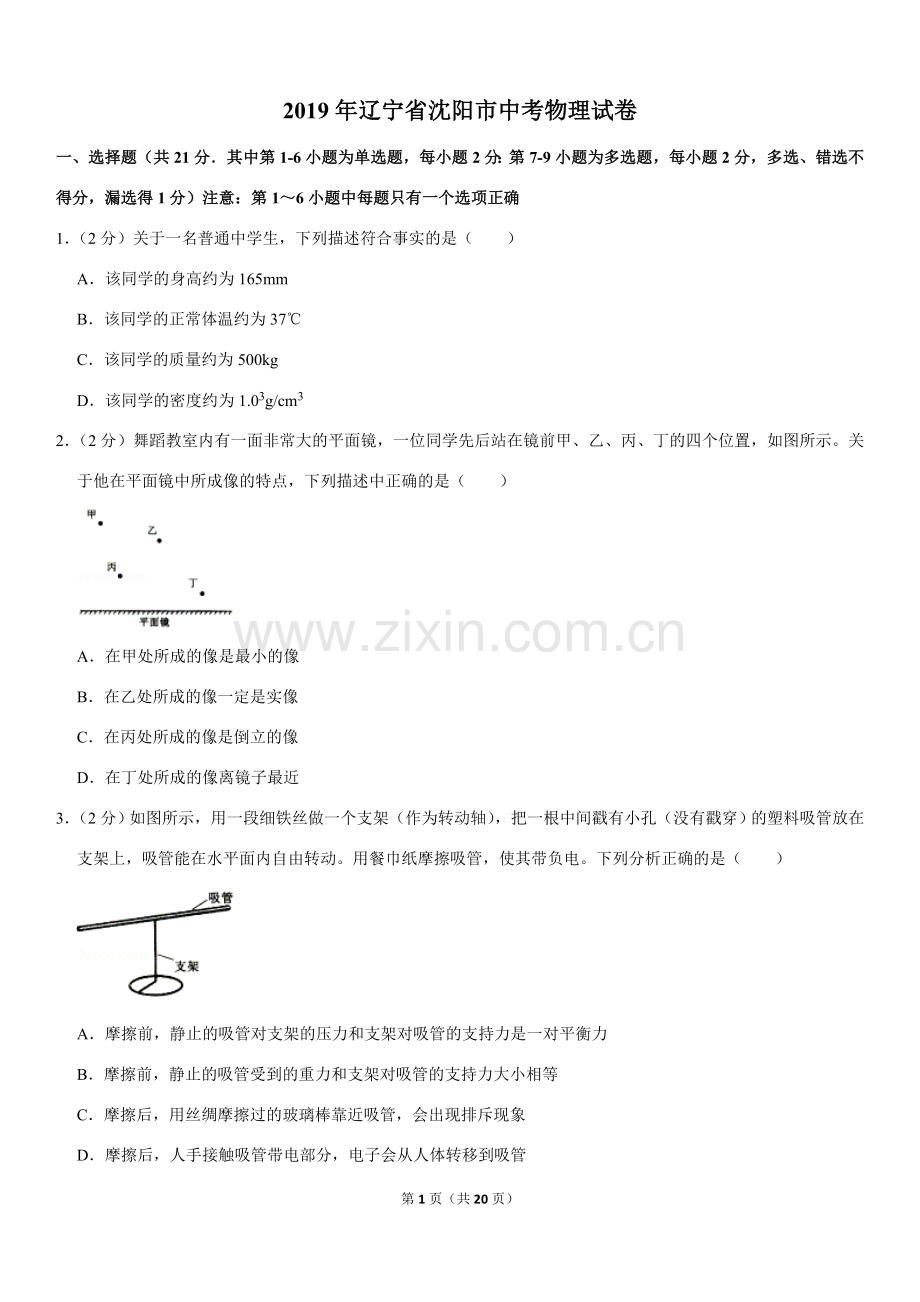

2019年辽宁省沈阳市中考物理试卷
一、选择题（共21分．其中第1-6小题为单选题，每小题2分：第7-9小题为多选题，每小题2分，多选、错选不得分，漏选得1分）注意：第1～6小题中每题只有一个选项正确
1．（2分）关于一名普通中学生，下列描述符合事实的是（　　）
A．该同学的身高约为165mm
B．该同学的正常体温约为37℃
C．该同学的质量约为500kg
D．该同学的密度约为1.03g/cm3
2．（2分）舞蹈教室内有一面非常大的平面镜，一位同学先后站在镜前甲、乙、丙、丁的四个位置，如图所示。关于他在平面镜中所成像的特点，下列描述中正确的是（　　）

A．在甲处所成的像是最小的像
B．在乙处所成的像一定是实像
C．在丙处所成的像是倒立的像
D．在丁处所成的像离镜子最近
3．（2分）如图所示，用一段细铁丝做一个支架（作为转动轴），把一根中间戳有小孔（没有戳穿）的塑料吸管放在支架上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管，使其带负电。下列分析正确的是（　　）

A．摩擦前，静止的吸管对支架的压力和支架对吸管的支持力是一对平衡力
B．摩擦前，静止的吸管受到的重力和支架对吸管的支持力大小相等
C．摩擦后，用丝绸摩擦过的玻璃棒靠近吸管，会出现排斥现象
D．摩擦后，人手接触吸管带电部分，电子会从人体转移到吸管

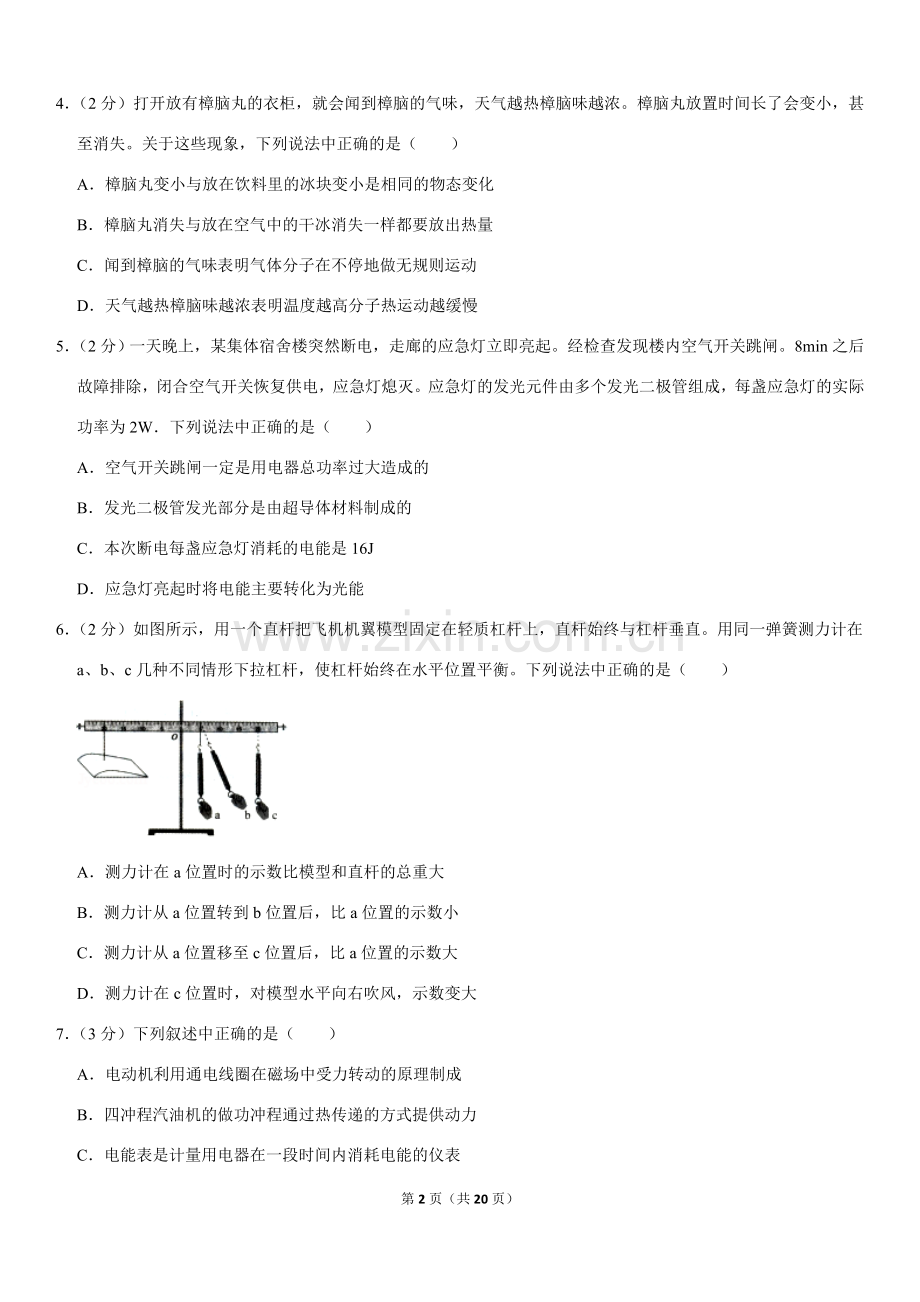

4．（2分）打开放有樟脑丸的衣柜，就会闻到樟脑的气味，天气越热樟脑味越浓。樟脑丸放置时间长了会变小，甚至消失。关于这些现象，下列说法中正确的是（　　）
A．樟脑丸变小与放在饮料里的冰块变小是相同的物态变化
B．樟脑丸消失与放在空气中的干冰消失一样都要放出热量
C．闻到樟脑的气味表明气体分子在不停地做无规则运动
D．天气越热樟脑味越浓表明温度越高分子热运动越缓慢
5．（2分）一天晚上，某集体宿舍楼突然断电，走廊的应急灯立即亮起。经检查发现楼内空气开关跳闸。8min之后故障排除，闭合空气开关恢复供电，应急灯熄灭。应急灯的发光元件由多个发光二极管组成，每盏应急灯的实际功率为2W．下列说法中正确的是（　　）
A．空气开关跳闸一定是用电器总功率过大造成的
B．发光二极管发光部分是由超导体材料制成的
C．本次断电每盏应急灯消耗的电能是16J
D．应急灯亮起时将电能主要转化为光能
6．（2分）如图所示，用一个直杆把飞机机翼模型固定在轻质杠杆上，直杆始终与杠杆垂直。用同一弹簧测力计在a、b、c几种不同情形下拉杠杆，使杠杆始终在水平位置平衡。下列说法中正确的是（　　）

A．测力计在a位置时的示数比模型和直杆的总重大
B．测力计从a位置转到b位置后，比a位置的示数小
C．测力计从a位置移至c位置后，比a位置的示数大
D．测力计在c位置时，对模型水平向右吹风，示数变大
7．（3分）下列叙述中正确的是（　　）
A．电动机利用通电线圈在磁场中受力转动的原理制成
B．四冲程汽油机的做功冲程通过热传递的方式提供动力
C．电能表是计量用电器在一段时间内消耗电能的仪表
D．验电器既能检验物体是否带电，也能辨别火线和零线
8．（3分）一个金属小球从斜面顶端由静止开始滚下，到达水平桌面后受条形磁体吸引，不再沿直线运动，如图所示。下列判断正确的是（　　）

A．该实验所用的金属球一定是铜球
B．小球在斜面顶端时，具有动能
C．小球从斜面滚下的过程中，重力势能减小
D．小球运动的过程中，运动状态不断改变
9．（3分）如图所示是电阻RA和RB的I﹣U图象，分析可知下列说法中正确的是（　　）

A．当RA两端电压为0V时，RA的阻值是10Ω
B．当RB两端电压为2V时，通过RB的电流为0.1A
C．当两电阻并联时，通过RA和RB的电流之比为1：2
D．当两电阻串联时，RA和RB两端的电压之比为1：2
二、填空题（每空1分，共18分）
10．（2分）在学校走廊的墙壁上，贴着“禁止大声喧哗”的提示语。从物理学的角度来看，“大声”描述的是声音的　 　（选填“音调”、“响度”或“音色”）；“禁止喧哗”是从　 　处减弱噪声的。
11．（3分）爸爸带着小明乘坐“援疆号”旅游专列从沈阳去新疆旅游。列车行驶过程中，小明以自己乘坐的列车为参照物，他看到窗外成排的绿树是　 　（选填“运动”或“静止”）的。小明透过车窗的玻璃看到窗外的美丽景色，这是由于光的　 　现象而形成的像。列车减速进站时，小明感觉自己的身体向列车前进的方向倾斜，这是由于小明具有　 　的缘故。
12．（2分）学生换座位时，两名同学水平推着甲、乙两个相同的桌子，桌子在水平地面上做匀速直线运动，其中甲桌子上放着一个书包，乙桌子是空的，此过程中，地面对甲桌子的摩擦力　 　（选填“大于”、“小于”或“等于”）地面对乙桌子的摩擦力；与甲桌子一起做匀速直线运动的书包　 　（选填“受”或“不受”）摩擦力。（不计空气阻力）
13．（2分）如图所示，电源电压恒定，电路中各元件完好，在工作过程中不会损坏。若只闭合S1时，移动滑片P，使灯泡变亮的过程中，电压表的示数　 　；若滑片P移至a端，只闭合S2时与S1和S2同时闭合时相比，电流表的示数　 　。（以上两空均选填“变大”、“变小”或“不变”）

14．（2分）在“探究影响导体电阻大小的因素”的实验中，小明将长度和横截面积均相同，但材料不同的电阻丝A和电阻丝B按照如图所示的方式连接起来。闭合开关，一段时间后，如果电流通过电阻丝A比电阻丝B产生的热量少，这表明电阻丝　 　（选填“A”或“B”）的电阻较大，由此可见导体电阻大小与导体的　 　有关。（不考虑温度对电阻的影响）

15．（2分）如图所示，甲、乙两个咖啡壶的壶嘴高度相同，壶底厚度也相同。它们都装满水后放在水平台上，水对壶底压强p甲　 　p乙（选填“＞”、“＜”或“＝”）；用手堵住通气孔，壶中的水在　 　的作用下不易持续倒出。

16．（3分）如图所示，小车沿着斜面从A点运动到B点，经过的路程为0.9m，所用时间为2s，则小车在AB段的平均速度为　 　m/s。小车到达水平面后继续运动，若水平面光滑，不计空气阻力，小车将做　 　直线运动。小车在斜面上与在水平面上所受重力的方向　 　（选填“相同”或“不相同”）。

17．（2分）核能属于　 　（选填“可”或“不可”）再生能源。1g铀235全部裂变释放的能量相当于2100kg的煤完全燃烧放出的热量。若这些热量被0℃的水完全吸收，则在1标准大气压下，最多可以将　 　kg的水从0℃刚好加热至沸腾。【水的比热容为4.2×103J/（kg•℃），煤的热值为3×107J/kg】
三、计算题（共18分．要求写出必要的文字说明、公式、主要的运算过程、数值和单位）
18．（9分）如图所示，电动起重机是通过电动机拉动绳子b带动滑轮组工作的装置（滑轮组的连接方式未画出）。质量为360kg的货箱放在水平地面上，与地面的接触面积是0.25m2．求：
（1）当绳子a对货箱的拉力Fa为600N时，货箱未离开地面，此时货箱对地面的压强是多大？（g取10N/kg）
（2）在匀速拉起货箱的过程中，电动机把绳子b匀速收起了12m，绳子b的拉力Fb做了2.4×104J的功，拉力Fb是多大？
（3）在上述匀速拉起货箱的过程中，使用滑轮组所做的额外功是9.6×103J，滑轮组的机械效率是多大？

19．（9分）如图所示的电路中，a和b是两个接线柱，电源电压恒为6V．若只闭合S1，电流表的示数为0.6A：若ab间接入小灯泡L，且只闭合S1、S3，此时小灯泡L恰好正常发光，电流表示数为1A；若ab间接入定值电阻R2，且只闭合S2，电流表示数为0.2A．求：
（1）小灯泡L的额定功率是多少？
（2）只闭合S2时，ab间接入的定值电阻R2通电1min所消耗的电能是多少？

四、实验、作图题（共22分）
20．（2分）如图所示，在“探究光折射时的特点”的实验中。
（1）有一束光从空气斜射入水中，MN为法线，请你画出折射光线的大致方向。
（2）当入射光线靠近水面时，折射光线将　 　（选填“靠近”或“远离”）水面。

21．（5分）在实验课上，为比较不同物质吸热的情况，各实验小组用如图所示的实验装置完成实验。（实验过程中水和食用油的温度均未达到沸点）
（1）小明设计的实验表格如下，在表格中横线处补全缺少的项目。
物质
质量/kg
初始温度/℃

升高的温度/℃
加热时间/min
水

食用油

（2）为了测量水和食用油的质量，小明先将天平放在　 　桌面上，再用调好的天平测出质量相等的水和食用油。
（3）在实验中，小明选用了相同的电加热器。加热时间越长，物质吸收的热量越　 　。
（4）小明通过实验发现在加热时间相同时，食用油的温度变化较大。根据这个现象可知：水和食用油相比较，　 　的吸热能力强。
（5）小明看到另一组同学在加热时间相同时，质量相等的水和食用油相比，水温始终比油温升得快。由此可判断出，放入水中的电加热器实际功率　 　（选填“大”或“小”）。

22．（5分）在“探究凸透镜成像的规律”的实验中，如图所示，小明用高为4cm的发光体（由发光二极管组成）作为物体，把凸透镜固定在光具座50cm刻度线处不动。表是小明记录的凸透镜成实像时的部分实验数据（数据记录时取整数）：

实验次数
物距cm
像距cm
像高cm
1
30
15
2
2
20

4
3
15

8
（1）分析表中数据可知，实验中所用凸透镜的焦距为　 　cm。
（2）在第3次实验时，将光屏移到光具座　 　cm刻度线处，光屏上会出现清晰的像。此时，如果小明不小心用手指尖触碰到了凸透镜，光屏上　 　（选填“会”或“不会”）出现手指尖的像。
（3）根据实验数据推测，当把物体放在光具座“0”刻度线处时，物体通过凸透镜所成实像的高度　 　（选填“大于”、“小于”或“等于”）2cm。
（4）小明完成实验后，又找来一个装有水的圆柱形玻璃瓶，把一支铅笔放在玻璃瓶的一侧，透过瓶和水可以看到那支笔，如图2所示。将铅笔由靠近玻璃瓶的位置向远处慢慢移动的过程中，铅笔所成像的　 　（选填“长短”、“粗细”或“笔尖朝向”）一直不会有明显的变化。
23．（4分）小明学习了浮力知识后，利用家中的物品做了几个小实验。

（1）小明把小萝卜放入水中，小萝卜漂浮在水面上，此时它受到的浮力为F浮，重力是G萝，那么F浮　 　G萝（选填“＞”、“＜”或“＝”）。
（2）小明把小萝卜从水里捞出擦干，再放入足够多的白酒中，小萝卜沉底了，此时排开白酒的体积V排与小萝卜的体积V萝的关系是V排　 　V萝（选填“＞”、“＜”或“＝”）。
（3）小明还想测量小萝卜的密度，于是找来一个圆柱形茶杯、刻度尺和记号笔。具体做法如下：
①如图甲所示，在茶杯中倒入适量的水，在水面处用记号笔做好标记，用刻度尺测量出水面到茶杯底的竖直距离为h0；
②如图乙所示，将小萝卜轻轻地放入水中静止后，用刻度尺测量出此时的水面到茶杯底的竖直距离为h1；
③将茶杯中的水全部倒出，取出小萝卜擦干，再向杯中慢慢地倒入白酒直至　 　为止；
④如图丙所示，将小萝卜轻轻地放入白酒中静止后，用刻度尺测量出此时的白酒液面到茶杯底的竖直距离为h2。
（4）水的密度用ρ水来表示，请你用ρ水、h0、h1、h2写出小萝卜的密度表达式ρ萝＝　 　。
24．（6分）在“探究电流与电压的关系”的实验中，小明设计了如图甲所示的电路图。
（1）小明探究通过定值电阻的电流与其两端电压的关系。 ①在连接实验电路时，开关应　 　；
②实验过程中，小明调节滑动变阻器使电压表的示数为1V，记录此时电流表的示数；接着他向　 　（选填“A”或“B”）端移动滑动变阻器的滑片，使电压表的示数增大为2V，记录此时电流表的示数；继续移动滑动变阻器的滑片，使电压表的示数为3V，记录此时电流表的示数。小明分析所测数据，得出结论：在电阻一定时，通过导体的电流与导体两端的电压成正比：
③此实验中多次测量的目的与下面的　 　（选填“A”或“B”）实验中多次测量的目的相同。
A．探究串联电路的电压规律
B．测量定值电阻的阻值
（2）如图乙所示，小明将定值电阻换成额定电压为2.5V的小灯泡，探究通过小灯泡的电流与其两端电压的关系。
①小明闭合开关，移动滑动变阻器的滑片，发现小灯泡发光，但是电压表的示数始终为0V．经检查后发现是电路中一根导线断路，则发生断路的导线是a、b、c、d中的　 　（填字母）；
②更换导线后，小明完成了三次实验测量，并把数据填写在表格中。其中第一次测量时，电流表的示数如图丙所示，此时的电流为　 　A；
次数
电压U/V
电流I/A
1
1.5

2
2.0
0.28
3
2.5
0.30
③又进行了几次实验后，小明根据实验测得的数据，绘制出小灯泡的I﹣U图象应与图丁中图象　 　（选填“a”或“b”）相似。
五、综合应用题（共6分）
25．（6分）随着时代的发展和社会的进步，小轿车已经逐步进入普通百姓的家庭。去年寒假，小明家新买了一辆国产小轿车，当天天气晴朗，爸爸带他一起去试车，小明拿着汽车使用说明书想要了解汽车的功能。
（1）说明书上提到该汽车上的导航系统采用的是令国人骄傲的北斗导航系统，该系统通过　 　（选填“超声波”或“电磁波”）实现卫星和汽车之间的信号传输。
（2）汽车启动后，爸爸不小心碰到了方向盘旁边的一个手柄，导致玻璃水喷到前挡风玻璃的外侧，雨刮器自动工作，刮去了玻璃水。小明想，这么冷的天，玻璃水为什么不会凝固呢？应该是这款玻璃水的凝固点比普通水的凝固点　 　（选填“高”或“低”）的缘故。
（3）爸爸刚把车开出不久，车窗上出现了“哈气”，雨刮器　 　（选填“能”或“不能”）将“哈气”快速刮去。
（4）车内空调既能调节温度，又能调节风速，还能调节出风口的吹风方向。小明结合所学知识判断，如果要快速提高车内整体温度，除了调节好温度和风速之外，出风口最好是向　 　（选填“上”或“下”）吹暖风。
（5）说明书上提到了“驾驶员疲劳提示”的功能，小明经仔细阅读说明书得知，在高速公路上行驶时，汽车会智能地分析出司机的疲劳程度。如果发现司机打瞌睡，车内会立即响起警报声警示司机。如果司机连续驾驶达到2h，仪表盘上会亮起一盏提示灯，提示司机休息。
①小明回家后，根据说明书对这个功能的介绍，设计了一个“驾驶员疲劳提示”的模拟电路，如图所示。当司机打瞌睡时，相当于只有开关S1闭合，铁片被电磁铁A吸引向左偏，电铃响起（相当于警报声响起）：当司机连续驾驶达到2h时，相当于只有开关S2闭合，铁片被电磁铁B吸引向右偏，灯泡亮起（相当于提示灯亮起）。图中虚线框内电源的一端已经与铁片相连，还有一根导线没有画出，请你用笔画线代替导线，完成模拟电路的设计。
②小明按照设计，正确连接电路，上述功能均已在测试中实现。但由于两个电磁铁完全相同，在开关S1和S2同时闭合时，两个电磁铁吸引铁片的力也相同，导致铁片处于原中间位置静止不动，虚线框内电路无法接通，电铃和灯泡都不工作。这相当于司机连续驾驶2h的同时又恰好打瞌睡，但警报系统不工作，无法起到警示作用。结合学过的“电磁铁磁性强弱与哪些因素有关”的知识，小明只在原电路中又连入了一个阻值合适的定值电阻，就解决了这个问题。请你在后面横线处写出这个定值电阻是与哪个电磁铁如何连接的：　 　。

2019年辽宁省沈阳市中考物理试卷
参考答案与试题解析
一、选择题（共21分．其中第1-6小题为单选题，每小题2分：第7-9小题为多选题，每小题2分，多选、错选不得分，漏选得1分）注意：第1～6小题中每题只有一个选项正确
1．【解答】解：A、成年人的身高在170cm左右，中学生的身高略小于成年人，在165cm＝1650mm左右。故A不符合实际；
B、正常情况下，人的体温在37℃左右，变化幅度很小。故B符合实际；
C、成年人的质量在65kg左右，中学生的质量比成年人小一些，在50kg左右。故C不符合实际；
D、水的密度是1.0×103kg/m3，人体密度与水的密度差不多，在1.0g/cm3左右。故D不符合实际。
故选：B。
2．【解答】解：A、像与物体的大小相等，在各处所成的像是等大的，故A错误；
B、平面镜所成的像是虚像，故B错误；
C、平面镜所成的像是正立的等大的虚像，故C错误；
D、像与物体到镜面的距离相等，由图可知，在丁处所成的像离镜子最近，故D正确。
故选：D。
3．【解答】解：A、摩擦前，静止的吸管对支架的压力和支架对吸管的支持力没有作用在同一物体上是一对平衡力，故A错误；
B、摩擦前，静止的吸管受到的重力和支架对吸管的支持力作用在同一个物体上，作用在同一条直线上，大小相等，方向相反，故B正确；
C、用丝绸摩擦过的玻璃棒带正电靠近带负电的吸管，会出现吸引现象，故C错误；
D、因为吸管带负电，故人手接触吸管带电部分，电子会从吸管转移到人体，故D错误。
故选：B。
4．【解答】解：
A、衣柜里的樟脑丸变小是升华，饮料里的冰块变小是熔化，故A错误；
B、放在衣橱里的樟脑丸，时间久了会变小，这是它由固态直接变成了气态，发生了升华现象，升华吸热，故B错误；
C、能闻到樟脑的气味，这是扩散现象，说明了分子在不停地做无规则运动，故C正确；
D、天气越热樟脑味越浓表明温度越高分子热运动越剧烈，故D错误。
故选：C。
5．【解答】解：
A、家庭电路中的空气开关跳闸，可能是发生了短路，也可能是总功率过大，故A错误；
B、发光二极管的特点就是单向导电性，利用的主要材料就是半导体，故B错误；
C、由公式W＝Pt得：W＝Pt＝2W×480s＝960J，故C错误；
D、应急灯亮起时将电能主要转化为光能，故D正确。
故选：D。
6．【解答】解：由题可知，阻力等于模型和直杆的总重G，由于直杆始终与杠杆垂直，所以阻力臂L2始终不变，
ABC、由图可知，用同一弹簧测力计在a、b、c几种不同情形下拉杠杆A时，其力臂分别为La、Lb、Lc，如图所示：

由图可知：Lc＞La＞Lb，
由杠杆原理可知G×L2＝F×L可知，F＝，即L越大，F越小，可得：Fb＞Fa＞Fc，故A正确，BC均不正确；
D、测力计在c位置时，对模型水平向右吹风，模型上方的流速比下方大，流速大的地方压强小，可知阻力减小，由题可知，阻力臂与动力臂不变，由杠杆原理可得动力变小，即测力计示数变小，故D不正确。
故选：A。
7．【解答】解：A、电动机是根据通电导体在磁场中受力的原理制成的，故A正确；
B、在汽油机的四个冲程中，做功冲程通过做功的方式提供动力，故B错误；
C、电能表是计量用电器在一段时间内消耗的电能的仪表，故C正确；
D、验电器只能用来检验物体是否带电，但不能测出物体的带电量，故D错误。
故选：AC。
8．【解答】解：A、铜球不具有磁性，到达水平桌面后不会受条形磁体吸引，所以该实验所用的金属球一定不是铜球。故A错误；
B、小球在斜面顶端时处于静止状态，所以不具有动能。故B错误；
C、小球从斜面滚下的过程中，质量不变，高度降低，所以重力势能减小。故C正确；
D、金属小球从斜面顶端由静止开始滚下，到达水平桌面后受条形磁体吸引，不再沿直线运动，据此可知，小球运动的速度大小和方向均发生变化，所以小球运动的过程中，运动状态不断改变，故D正确。
故选：CD。
9．【解答】解：（1）由图象可知，当UA＝UB＝2V时，IA＝0.2A、IB＝0.1A，故B正确；
由I＝可得，两电阻的阻值分别为：
RA＝＝＝10Ω，RB＝＝＝20Ω，
因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，
所以，当RA两端电压为0V时，RA的阻值仍为10Ω不变，故A正确；
（2）因并联电路中各支路两端的电压相等，
所以，当两电阻并联时，通过RA和RB的电流之比：
＝＝＝＝，故C错误；
（3）因串联电路中各处的电流相等，
所以，当两电阻串联时，RA和RB两端的电压之比：
＝＝＝＝，故D正确。
故选：ABD。
二、填空题（每空1分，共18分）
10．【解答】解：在公共场所禁止大声喧哗，这里的“大声”是指声音的响度大；“禁止喧哗”是从声源处减弱噪声的。
故答案为：响度；声源。
11．【解答】解：①列车行驶过程中，小明以自己乘坐的列车为参照物，窗外成排的绿树与列车之间发生了位置变化，所以他看到窗外成排的绿树是运动的；
②小明透过车窗的玻璃看到窗外的美丽景色，是窗外的景物反射的光经车窗玻璃折射后形成的像，是虚像；
③当列车减速进站时，乘客的下半身随车减速，而上半身由于惯性保持原来的运动状态继续向前运动，所以乘客会向前倾。
故答案为：运动；折射；惯性。
12．【解答】解：
（1）甲、乙两个相同的桌子，甲桌子上放着一个书包，乙桌子是空的，在接触面的粗糙程度相同的情况下，压力越小，的摩擦力越小，所以地面对甲桌子的摩擦力大于地面对乙桌子的摩擦力；
（2）书包随桌子一起做匀速直线运动，书包和桌面之间既无相对运动、也无发生相对运动的趋势，故而没有摩擦力存在，因此书包不受摩擦力的作用。
故答案为：大于；不受。
13．【解答】解：
（1）由电路图可知，若只闭合S1时，灯泡与滑动变阻器串联，电压表测滑动变阻两端电压，移动滑片P，使灯泡变亮的过程中，灯泡的功率增大，由P＝可知，小灯泡两端的电压增大，根据串联电路电压的规律知，滑动变阻器两端的电压减小，即电压表示数减小；
（2）若滑片P移至a端，即变阻器接入电路的阻值为0；
只闭合S2时，电路只有定值电阻R，电流表测量定值电阻R的电流，则电流表的示数：I＝；
S1和S2同时闭合时，灯泡L与定值电阻并联，电流表测量定值电阻的电流，定值电阻两端的电压仍等于电源电压，则电流表的示数仍为：I＝；
所以滑片P移至a端，只闭合S2时与S1和S2同时闭合时相比，电流表的示数不变。
故答案为：变小；不变。
14．【解答】解：
（1）由图可知，电阻丝A与电阻丝B串联，则通过两个电阻丝的电流相等，已知一段时间后电阻丝A产生的热量比电阻丝B产生的热量少，根据焦耳定律Q＝I2Rt可知，电阻丝A的电阻比电阻丝B的电阻小，即电阻丝B的电阻大；
（2）实验中电阻丝A与电阻丝B的长度和横截面积均相同，材料不同，电阻值不同，由此可见电阻大小与导体的材料有关。
故答案为：B；材料。
15．【解答】解：（1）容器中盛满同种液体，液体深度相同，由液体压强公式p＝ρgh得：p甲＝p乙；
盖上的通气孔是为了让壶内气体和外界大气相通，在重力的作用下水可以更容易的倒出，若用手堵住通气孔，壶中的水在大气压的作用下不易持续倒出。
故答案为：＝；大气压。
16．【解答】解：
（1）已知小车从A到达B点所用的时间为2s，
AB段的路程：sAB＝0.9m，
所以AB段的平均速度：vAB＝＝＝0.45m/s；
（2）如果小车从斜面上滑行达水平面后继续运动，若水平面光滑，不计空气阻力，也就不存在摩擦力，则小车由于惯性仍保持原来的运动状态，做匀速直线运动；
（3）重力的方向竖直向下，小车在斜面上与在水平面上所受重力的方向相同。
故答案为：0.45；匀速；相同。
17．【解答】解：
（1）核能一旦消耗就很难再生，属于不可再生能源；
（2）2100kg煤完全燃烧释放的热量：
Q放＝mq＝2100kg×3×107J/kg＝6.3×1010J，
由题知，Q吸＝Q放＝6.3×1010J，
1标准大气压下，水的沸点为100℃，即水的末温为100℃，
由Q吸＝cm（t﹣t0）可得加热水的质量：
m＝＝＝1.5×105kg。
故答案为：不可；1.5×105。
三、计算题（共18分．要求写出必要的文字说明、公式、主要的运算过程、数值和单位）
18．【解答】解：
（1）货箱的重力：
G＝mg＝360kg×10N/kg＝3600N，
当绳子a对货箱的拉力Fa为600N时，货箱未离开地面，此时货箱对地面的压力：
F压＝G﹣Fa＝3600N﹣600N＝3000N，
货箱对地面的压强：
p＝＝＝1.2×104Pa；
（2）由题知，电动机把绳子b匀速收起了12m，绳子b的拉力Fb做了2.4×104J的功，
则由W＝Fs得电动机施加拉力：
Fb＝＝＝2000N；
（3）利用滑轮组做的有用功：
W有用＝W总﹣W额＝2.4×104J﹣9.6×103J＝l.44×104J，
滑轮组的机械效率：
η＝＝×100%＝60%。
答：（1）货箱对地面的压强是1.2×104Pa；
（2）绳子b的拉力是2000N；
（3）滑轮组的机械效率是60%。
19．【解答】解：（1）当只闭合S1时，电路为R1的简单电路，电流表测电路中的电流，
由I＝可得，R1的阻值：
R1＝＝＝10Ω，
当ab间接入小灯泡L，且只闭合S1、S3时，R1与L并联，电流表测干路电流，
因并联电路中各支路独立工作、互不影响，
所以，通过R1的电流不变，
因并联电路中干路电流等于各支路电流之和，
所以，通过小灯泡的电流：
IL＝I﹣I1＝1A﹣0.6A＝0.4A，
因并联电路中各支路两端的电压相等，且小灯炮正常发光，
所以，小灯泡L的额定功率：
PL＝UIL＝6V×0.4A＝2.4W；
（2）当R2接ab间且只闭合S2时，R1与R2串联，电流表测电路中的电流，
此时电阻R1两端的电压：
U1＝I′R1＝0.2A×10Ω＝2V，
因串联电路中总电压等于各分电压之和，
所以，电阻R2两端的电压：
U2＝U﹣U1＝6V﹣2V＝4V，
则定值电阻R2通电1min所消耗的电能：
W2＝U2I′t＝4V×0.2A×60s＝48J。
答：（1）小灯泡L的额定功率是2.4W；
（2）只闭合S2时，ab间接入的定值电阻R2通电1min所消耗的电能48J。
四、实验、作图题（共22分）
20．【解答】解：
（1）法线已画出，根据折射角小于入射角画出折射光线，如图所示：

（2）当入射光线靠近水面时，入射角增大，折射角随入射角的增大而增大，折射光线将靠近水面。
故答案为：（1）如图所示；（2）靠近。
21．【解答】解：（1）比较不同物质吸热的情况，实验中取相同质量的水和食用油，升高相同的温度，比较加热时间，或吸收相同的热量，比较升高的温度，实验都需要记录水和食用油的初温度，末温度以及升高的温度，所以表格中应填“末温度/℃”；
（2）用天平测量质量时，需要将天平放在水平台上；
（3）实验中使用相同的加热器，通过比较加热时间来反应吸收热量的多少，加热时间越长，物质吸收的热量越多，这用到了转换法；
（4）小明通过实验发现在加热时间相同时，即吸收相同的热量，质量相同的水和食用油，食用油的温度变化较大，说明水的吸热能力强；
（5）质量相等的水和食用油，水温始终比油温升得快，说明相同时间内水吸收的热量比食用油多，根据P＝知，放入水中的电加热器实际功大。
故答案为：（1）末温度/℃；（2）水平；（3）多；（4）水；（5）大。
22．【解答】解：（1）u＝2f时，成倒立等大的实像，在第2次实验时，物像等大，
u＝2f＝20cm，解得：f＝10cm；
（2）在第3次实验时，根据光路的可逆性，此时像距等于30cm，由图可知，将光屏移到光具座80cm刻度线处，光屏上会出现清晰的像。此时，如果小明不小心用手指尖触碰到了凸透镜，此时物距小于焦距，不能成实像，所以光屏上不会出现手指的像；
（3）根据实验数据推测，当把物体放在光具座“0”刻度线处时，根据凸透镜成像物远像近像变小，可知物体通过凸透镜所成实像的高度小于2cm；
（4）小明完成实验后，又找来一个装有水的圆柱形玻璃瓶，把一支铅笔放在玻璃瓶的一侧，透过瓶和水可以看到那支笔，如图2所示。将铅笔由靠近玻璃瓶的位置向远处慢慢移动的过程中，透过透镜会看到铅笔尖逐渐变长，铅笔所成像的粗细一直不会有明显的变化。
故答案为：（1）10；（2）80；不会； （3）小于；（4）粗细。
23．【解答】解：（1）由题可知，小萝卜漂浮在水面上，可得娄受到的浮力F浮与重力是G萝相等，即F浮＝G萝；
（2）由题可知，小萝卜放在酒中沉底了，可得：V排＝V萝；
（3）由题可知，萝卜在酒中沉底，测出萝卜放入酒后液面上升的高度，即可根据V＝Sh计算萝卜的体积，容器为柱形，因此只需测出变化的高度即可，根据题意，在未放入萝卜时，应把白酒倒至与水面齐平的位置，即标记处；
（4）设圆柱形苶杯的底面积为S，萝卜在酒中沉底，可知其排开酒的体积等于萝卜的体积，即V萝＝S（h2﹣h0），
萝卜在水中漂浮，F浮＝G萝；其排开水的体积V排水＝S（h1﹣h0），
可得：ρ水V排水g＝ρ萝V萝g，
解得萝卜的密度：
ρ萝＝＝＝。
故答案为：（1）＝；（2）＝；（3）③标记处；（4）。
24．【解答】解：（1）①在连接电路时，开关必须断开；
②实验过程中，小明调节滑动变阻器使电压表的示数为1V，记录此时电流表的示数，要使电压表的示数为2V，需要将滑动变阻器的电阻减小，滑动变阻器分压减少，他应向B端移动滑动变阻器的滑片，使电压表的示数增大为2V；
③此题是探究电流与电压的关系，多次测量是为了找出普遍规律；
A、探究串联电路的电压规律，多次测量找普遍规律，故A符合题意；
B．测量定值电阻的阻值，多次测量是为了减小误差，故B不符合题意；
故选：A。
（2）①小明闭合开关，移动滑动变阻器的滑片，发现小灯泡发光，说明电路为通路，电压表的示数始终为0V．说明与灯泡并联的电压表出有断路，故可能是c导线断路了；
②图中电流表的量程为0﹣0.6A，分度值为0.2A，示数为0.24A；
③因为灯的电阻随温度的变化而变化，通过小灯泡的电流与其两端的电压不成正比，其图象不是直线，故b符合题意。
故答案为：（1）①断开；②B； ③A；（2）①c；②0.24；③b。
五、综合应用题（共6分）
25．【解答】解：（1）北斗导航系统在太空中，利用电磁波来完成卫星和汽车之间信息的传输。
（2）这么冷的天，玻璃水为什么不会凝固，是因为玻璃水的凝固点比普通水的凝固点低，普通水凝固了，玻璃水没有凝固。
（3）小明爸爸刚把车开出不久，汽车内温度高，汽车玻璃温度低，汽车内的水蒸气遇冷的玻璃液化成水珠，汽车玻璃内侧出现水珠，雨刮器只能刷玻璃外侧，不能刷玻璃内侧，所以雨刮器不能将“哈气”快速刮去。
（4）加热要从下部加热，利用对流能使汽车内温度很快升高，所以出风口最好是向下吹暖风。
（5）①当司机打瞌睡时，相当于只有开关S1闭合，铁片被电磁铁A吸引向左偏，电铃响起，电铃和电源接通。
当司机连续驾驶达到2h时，相当于只有开关S2闭合，铁片被电磁铁B吸引向右偏，灯泡亮起，灯泡和电源接通。
连接电路如图。
②定值电阻可以和电磁铁A串联，也可以和电磁铁的B串联，上面的两个电路电流不同，电磁铁磁性不同，对铁片的吸引不同，当定值电阻和电磁铁B串联时，司机打瞌睡时电铃响。
故答案为：（1）电磁波；（2）低；（3）不能；（4）下；（5）①如上图所示；②定值电阻与电磁铁B串联。

第20页（共20页）
