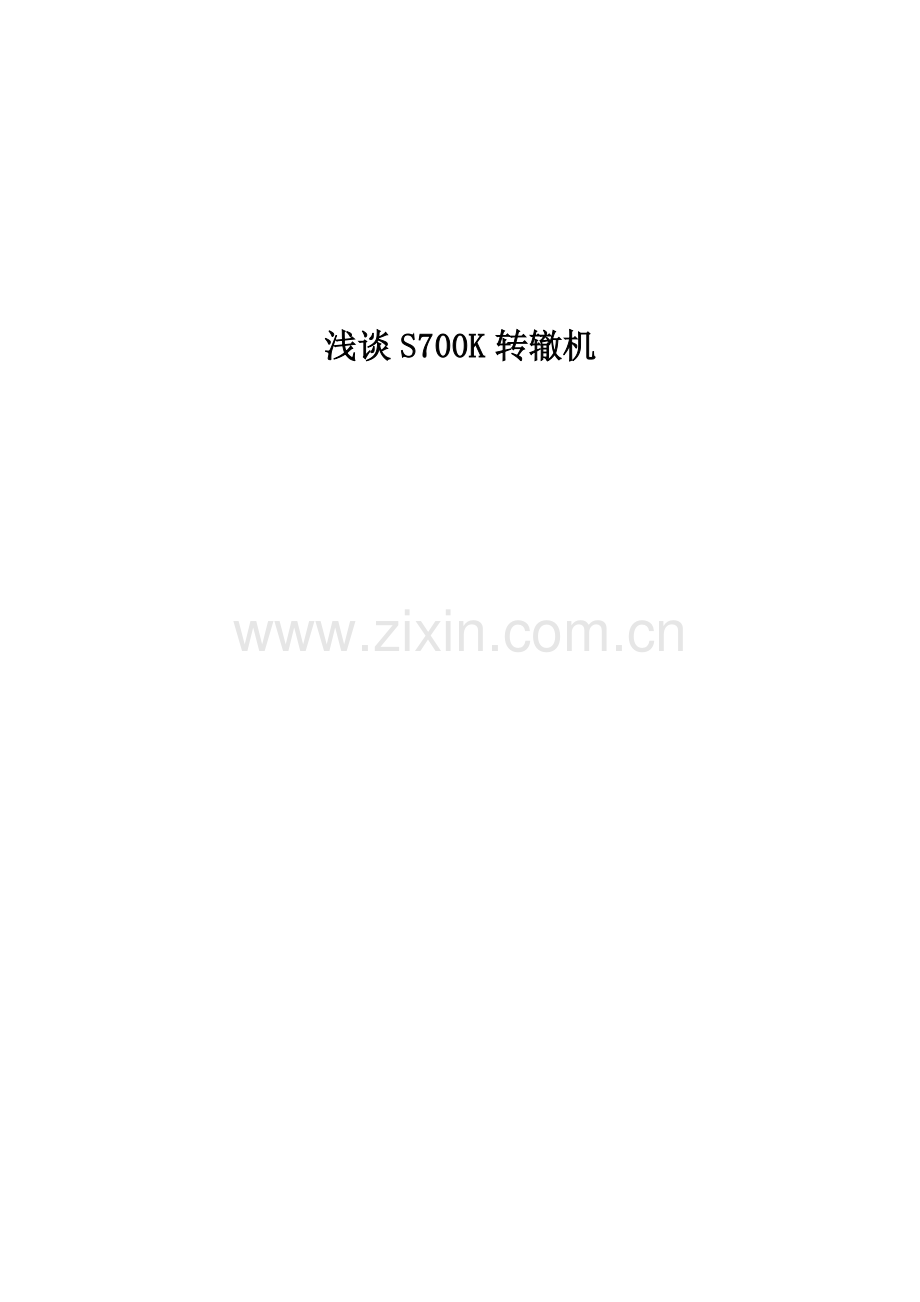

-浅谈s700k转辙机.doc

浅谈S700K转辙机 西安铁路职业技术学院毕业设计（论文）毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得 及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。作 者 签 名： 日 期： 指导教师签名： 日期： 使用授权说明本人完全了解 大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。作者签名： 日 期： 学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。本人完全意识到本声明的法律后果由本人承担。作者签名： 日期： 年 月 日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权 大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。涉密论文按学校规定处理。作者签名：日期： 年 月 日导师签名： 日期： 年 月 日摘 要S700K电动转辙机结构先进，工艺精良，采用道岔机械锁闭装置，道岔两根尖轨和可动心轨采用多点牵引，以三相交流电动机作为动力，没有直流电动机的整流子，不但解决了长期困扰信号维修人员的电机断线、故障电流 变化、接点接触不良、移位接触器跳起和挤切销折断等惯性故障，易于集中操作，实现自动化，而且可以做到 “少维护、无维修” 从而既提高了设备的可靠性和使用寿命，又符合中国铁路运营的特点和发展方向。关键词： S700K电动转辙机；少维护；无维修- III -目 录摘 要I引 言11 S700K电动转辙机的结构21.1 整体结构21.2 主要部件及其作用21.2.1三相电动机21.2.2齿轮组31.2.3摩擦连接器31.2.4滚珠丝杠31.2.5保持连接器31.2.6检测杆41.2.7锁闭块与锁舌41.2.8速动开关41.2.9减速器51.2.10安全接点座（遮断开关）51.2.11接线座51.3 S700K电动转辙机的分类52 S700K电动转辙机基本功能及特点62.1 S700K电动转辙机的基本功能62.2 S700K型电动转辙机的特点63 S700K电动转辙机的动作原理73.1道岔启动电路：73.2 S700k提速道岔与ZD6型道岔启动电路的主要区别：73.3道岔表示电路：（定位表示电路）73.4电动转辙机的整体运动过程84 S700K转辙机的整治94.1 S700K电动转辙机的优点94.2 S700K电动转辙机的不足94.3 S700K电动转辙机的整治95 S700K电动转辙机的检查、保养与故障处理105.1 S700K电动转辙机的检查105.2 S700K电动转辙机的保养措施125.3 S700K电动转辙机常见的故障分析及处理13结论15致 谢16参 考 文 献17- V -西安铁路职业技术学院毕业设计（论文）引 言伴随着铁路大提速的背景，为满足列车提速后对行车安全的要求，在车站正线改为提速道岔后，道岔的转换采用S700K型转辙机锁闭。S700K型电动转辙机的产品代号来自德文“Simens-700-Kugelgewinde”,其含义为“西门子-具有6860N（700kgf）保持力-带有滚珠丝杠”的电动转辙机。是由于提速需要，从德国西门子公司引进设备和技术，经消化吸收和改进后，迅速在全路主要干线上推广运用的转辙机。该型转辙机结构先进，工艺精良，它采用道岔机械锁闭装置，道岔两根尖轨和可动心轨采用多点牵引，以三相交流电动机作为动力，没有直流电动机的整流子，不但解决了长期困扰信号人员的电机断线、故障电流变化、接点接触不良、移位接触器跳起和挤切销折断等故障，而且可以做到“少维护，无维修”，从而既提高了设备的可靠性和使用寿命，又符合中国铁路运营的特点和发展方向。1 S700K电动转辙机的结构转辙机是道岔控制系统的执行机构，用于道岔的转换于锁闭，以及道岔所处位置和状态的监督。1.1 整体结构主要由外壳部分、动力传动机构、检测和锁闭机构、安全装置、配线接口五大部分组成。（1）外壳部分：主要由铸铁底壳、机盖、动作杆套筒、导向套筒、导向法兰等四部分组成。（2）动力传动机构：主要由三相交流电机、齿轮组、摩擦连接器、滚珠丝杠、保持连接器、动作杆等六部分组成。（3）检测和锁闭机构：主要由检测杆、叉形接头（用于内外检测杆的连接）、速动开关组、锁闭块和锁舌、指示标等五部分组成。（4）安全装置：主要由开关锁、遮断开关、连杆、摇把儿孔挡板等四部分组成。（5）配线接口：主要由电缆密封装置、接插件插座两部分组成。1.2 主要部件及其作用1.2.1三相电动机三相电动机的三个绕组成星形接法，每相引出线均为单根多股软线。三相交流电动机的三个绕组呈星形接法，每相的引出线为单根多股软线，因而从根本上解决了直流电动机必须设置整流子造成的电机电枢断线、枢间混线、炭刷与整流子接触不良等惯性故障，从而提高了设备的可靠性合使用寿命，减少了维修量。三相交流电动转辙机和直流电动转辙机的控制电路都是由动作电动转辙机的动作电路和把道岔位置反映到室内来的表示电路两部分组成的。其中：动作电路由于采用了不同的动作电源，仅在电路上做了部分适应性的变动。如：为了完成对电动转辙机的转换，采用了五线制动作电路；为了完成对电动机正常转换的监督，设置了断相保护器和断相保护继电器。表示电路则采用了同一性能的更安全可靠的半波整流三值极性电路。这一半波整流三值极性电路不再依靠另外设置的4uF电容器来渡过无电的负半周而可靠吸起，减小了由于电容器产生的倍压对二极管的冲击，提高了系统的可靠性。但由于动作电源的混入，不得不增加电阻来防护大功率的二极管并加大二极管的功率。1.2.2齿轮组齿轮组由摇把齿轮、电机齿轮、中间齿轮及摩擦连接器齿轮组成。其中摇把齿轮与电机齿轮是一个传递系统。其作用是能用手摇把儿对电动转辙机进行人工操纵。电机齿轮、中间齿轮与摩擦连接器齿轮是一个传递系统。它除了将电机的旋转驱动力传递到摩擦连接器上外，更重要的是，它还是电动转辙机的第一级减速器。在功率一定的条件下，物体的转速高，其转矩就小，转速低，转矩就大。电动转辙机用的电动机，其功率选定后是不变的。为了得到较大的转矩来带动道岔，必须要经过减速。在S700K型电动转辙机中，齿轮组是第一级减速器，滚珠丝杠是第二级减速器。1.2.3摩擦连接器当电机的动作电路被切断后，由于电机的转动惯性，不能立即停转，所以应当设法把这个剩余动力消耗掉。另外，当尖轨在转换中途受阻不能继续转换时，不使电机因不能转动而被烧毁。为此，电动机和转辙机之间不能硬性连接，在它们之间要装有摩擦连接器。摩擦连接器的摩擦力必须能够进行调节，使道岔在正常工作情况下，电动机能够带动转辙机工作；在道岔转换终了或尖轨被阻时，使电动机能够克服摩擦连接器的压力而空转，以保证电动机不致被烧毁。所以要求摩擦连接器调整好的摩擦压力必须稳定在一个数值上基本不变，才能保证转辙机的可靠工作。1.2.4滚珠丝杠滚珠丝杠的结构相当于一个直径32mm的螺栓和螺母。它的动作原理是：当滚珠丝杠正向或反向旋转一周（360）时，螺母前进或后退一个螺距。它的作用：（1）将电动机的旋转运动变为直线运动；（2）起到减速作用，其减速比取决于丝杠的螺距。1.2.5保持连接器保持连接器是转辙机的挤脱装置。保持连接器利用弹簧的压力通过槽口式结构将滚珠丝杠与动作杆连接在一起。当道岔的挤岔力超过弹簧压力时，动作杆滑脱，起到整机不被损坏的保护作用。就相当与ZD型电动转辙机中的挤岔装置。对不可挤型转辙机，工厂将在保持连接器中另外放置一个止挡环，用于阻止与动作杆相连的保持栓的移动，这就改成了硬连接结构。保持连接器是转辙机的挤脱装置。保持连接器利用弹簧的压力通过槽口式结构将滚珠丝杠与动作杆连接在一起。当道岔的挤岔力超过弹簧压力时，动作杆滑脱，起到整机不被损坏的保护作用。就相当与ZD型电动转辙机中的挤岔装置。对不可挤型转辙机，工厂将在保持连接器中另外放置一个止挡环，用于阻止与动作杆相连的保持栓的移动，这就改成了硬连接结构。1.2.6检测杆检测杆随尖轨或心轨转换而移动，用来监督道岔在终端位置时的状态。检测杆有上、下两层，上层检测杆用于监督缩进密贴的尖轨（或心轨）的工作状态，下层检测杆用于监督伸出密贴的尖轨（或心轨）的工作状态。上、下层检测杆之间没有连接或调整装置，外接两根表示杆，分别调整。道岔转换时，由尖轨或心轨带动检测杆运动。当密贴尖轨或心轨密贴，斥离尖轨或心轨到达规定位置，上、下检测杆的大小缺口对准转辙机的锁闭块时，锁舌才能弹出。也就是讲密贴尖轨或密贴心轨，斥离尖轨或斥离心轨到达规定位置，才能给出有关表示。1.2.7锁闭块与锁舌道岔在终端位置，当检测杆指示缺口与指示标对中时，锁闭块及锁舌应能正常弹出。锁闭块的正常弹出使速动开关的有关启动接点闭合或断开表示接点。锁舌的正常弹出用于阻挡转辙机的保持连接器的移动，实现转辙机的内部锁闭。锁舌的伸出量一般大于或等于10mm，但最小伸出量不得小于9mm。转辙机开始动作后，锁舌在锁闭块的连带作用下应能正常缩入。锁闭块的缩入，应可靠地断开表示电路；锁舌的缩入，应完成转辙机的解锁。1.2.8速动开关速动开关实际上就是采用了沙尔特堡接点组（速动开关组）的自动开闭器。它是随着尖轨（或心轨）的解锁、转换和锁闭过程。自动开闭电动机动作电路和自动开闭道岔表示电路的接点系统。它包括自动接通、断开电动机向定位转的电路的定位动作接点（DD），自动接通、断开电动机向反位转的电路的反位动作接点（FD），自动接通、断开道岔定位表示电路的定位表示接点（DB）和自动接通、断开道岔反位表示电路的反位表示接点（FB）。它的动作必须与尖轨（或心轨）的解锁、转换和锁闭过程联系起来，满足以下技术条件：（1）在尖轨（或心轨）解锁以前先切断原来的道岔表示电路，使DB、FB都断开，表示道岔已处于不密贴状态。然后闭合反转用的电机电路，使DB、FB都闭合，为随时向回转做好准备。（2）在尖轨（或心轨）转换过程中，必须保证自动开闭器接点不动。排除DB、FB有闭合的可能。（3）必须保证在尖轨（或心轨）锁闭后（应绝对禁止在锁闭前）及时断开电动机动作电路，接通表示电路。（4）若尖轨（或心轨）不密贴，严禁表示接点闭合。因故道岔在四开状态时，表示接点应可靠切断表示电路，把道岔状态反映出来。速动开关组分上、下两层，站在速动开关一侧看，每层各分左右两排接点组，每排由左至右依次排列六组接点。每排的前两组接点是分别由两组接点串联使用的。第一、四排为动作接点，二、三排为表示接点。1.2.9减速器在功率一定的条件下，物体的转速高，其转矩就小，转速低，转矩就大。电动转辙机用的电动机，其功率选定后是不变的。为了得到较大的转矩来带动道岔，必须要经过减速。在S700K型电动转辙机中，齿轮组是第一级减速器，滚珠丝杠是第二级减速器。1.2.10安全接点座（遮断开关）安全接点座的作用是需要进行内部检修或摇动道岔时，人工切断动作电路，断开安全接点，防止电动机在室内板动道岔，保证人身安全。1.2.11接线座接线座是转辙机与电缆盒的配线部件，现采用德国技术的菲尼克斯接线座。1.3 S700K电动转辙机的分类S700K型电动转辙机是一种规格齐全的电动转辙设备。它不仅能满足道岔尖轨、心轨的单机牵引，而且也能满足双机、多机牵引的需要。S700K型电动转辙机的机身是通用的，经配件组装，可根据具体需要组成各种类型。根据安装方式的不同，每一种类又分为左装和右装两种。所谓左装或右装是指：面对尖轨或心轨时，转辙机安装在线路左侧的，称为左装；安装在右侧的称为右装。左装的转辙机型号用字母A加上奇数数码表示，如A13、A15；右装的转辙机型号用字母A加上偶数数码表示，如A14、A16等。S700K型电动转辙机属于滚珠丝杠传递的三相交流电动转辙机。2 S700K电动转辙机基本功能及特点2.1 S700K电动转辙机的基本功能（1）作为转换器，它应具有足够大的拉力完成道岔可动部件（如尖轨或心轨）的转换（解锁-转换-锁闭）过程；因故不能转换到底时，应随时通过操纵使之返回原来位置。（2）作为锁闭器，转换不到底不应锁闭，不锁闭时不应停止转换；一旦锁闭，应能防止外力对道岔的解锁。（3）作为监督器，应能随时反映出道岔的定位、反位和四开的三种位置和状态。（4）S700K型电动转辙机可以操纵各种型号和规格的道岔。它适用于尖轨或可动心轨处采用外锁闭的道岔，它还能操纵脱轨器以及吊桥、旋桥或闸门等的栓锁装置。2.2 S700K型电动转辙机的特点S700K型电动转辙机是由于提速的需要，引进德国技术生产的，它具有以下主要特点：1、采用交流三相电动机。从根本上解决了原直流电动转辙机必须设置整流子而引起的故障率。2、采用了直径为32MM的滚珠丝杠作为驱动装置。3、采用了具有弹簧式挤脱装置的保持连接器，并选用了不可挤型零件，从根本上解决了由于挤切销老损而造成的惯性故障。4、采用了多片干式可调摩擦连接器，经工厂调整加封，使用中无需再调整。5、道岔锁闭采用外锁闭装置。3 S700K电动转辙机的动作原理3.1道岔启动电路：当进路带动道岔由定位向反位转换时：FCJ1DQJ1DQJF2DQJ构成三相交流电动机电路，A、B、C三相交流电源经RD1-RD3进入DBQ。三相交流电动机相序为A、C、B时，电动机反转。三相交流电经DBQBHJ1DQJ自闭。电动转辙机转换完毕，接点断开启动电路，无电流流经DBQBHJ1DQJ1DQJF 电路恢复正常。当进路带动道岔由反位向定位转换时DCJ1DQJ1DQJF2DQJ三相交流电动机相序为：A、B、C，使电机正转。3.2 S700k提速道岔与ZD6型道岔启动电路的主要区别：（1） 交流转辙机启动电路增设了DBQ和BHJ，防止因断相而烧坏电机。（2）电路增设了TJ，当1DQJ后开始计时，13秒后吸起，当电动转辙机转动超过13秒时，TJ切断1DQJ和1DQJF的励磁和自闭电路，使电机停转。防止电机长时间运行而烧坏。（3）、直流电动转辙机的1DQJ12线圈自闭与电机线圈串联，起到监督电机的作用；而交流转辙机的1DQJ12线圈自闭电路有BHJ构成，监督三相电源的完整。（4）、交流转辙机改变电动机旋转方向是由2DQJ转极后，改变三相交流电源的相序来实现 。而ZD6型电动机是通过改变电机激磁绕组中的电流方向实现。3.3道岔表示电路：（定位表示电路）道岔表示电路是用道岔表示继电器与半波整流二极管并联的方式构成。当正弦交流电在正半周时，假设变压器次侧4正，3负。电流流向为41DQJ13-11X1电机A绕组电机绕组 接点1112X4DBJ1-42DQJ132-1311DQJ21-23R13。这时DBJ。与此同时，与DBJ继电器线圈并联的另一条支路中，电流流向为：41DQJ13-11X1电机A绕组电机C绕组接点（3536）R2接点（1516、3433）X22DQJ112-1111DQJF11-132DQJ132-1311DQJ21-23R13。在这条支路中，整流二极管反向截止，电流基本为零。当正弦交流电在负半周时，变压器次侧3正，4负。在DBJ和二极管整流这两条支路中，电流方向均相反。由于这是二极管呈正向导通状态，该支路的阻抗要比DBJ支路阻抗小得多，所以负半周电流绝大多数由整流二极管支路流过，但DBJ线圈的感抗很大，恰好由二极管的导通方向构成一个闭合回路，而产生一个自感电流与继电器的吸起电流方向相同，因而使DBJ能保持在吸起状态。反位表示电路与定位表示电路的工作相同，不同的是由X1、X3、X5线构通。不论道岔在定位还是反位，其表示电路中均检查三相电机的每组线圈的完好，一旦电机线圈断线，道岔将失去表示。总的来说：其原理为“电机转动 减速器齿轮组转动摩擦连接器传递滚珠丝杠转动滚珠丝 杠上的螺母移动操纵板的斜面将锁舌顶回（切断表示电路，构成返回时的动作 电路）锁闭块缩进（转辙机解锁）保持联接器及动作杆移动锁闭杆道岔 转换带动尖轨或心轨外表示杆移动检测杆（机内表示杆）移动到位后锁 闭块弹出锁闭道岔给出该道岔新的位置表示。3.4电动转辙机的整体运动过程电动转辙机的动作大致可分为三个过程：第一为解锁过程（先断开表示，后机械解锁） ；第二为转换过程；第三为锁闭道岔及接通表示接点的过程（先机械锁闭；后接通表示电路）。4 S700K转辙机的整治4.1 S700K电动转辙机的优点S700K电动转辙机结构先进，工艺精良，不但解决了长期困扰信号维修人员的电机断线、故障电流 变化、接点接触不良、移位接触器跳起和挤切销折断等惯性故障，而且可以做到 “少维护、无维修” 。4.2 S700K电动转辙机的不足由于采用双机牵引和钩式外锁，从表面上看第一牵引点的牵引力比原来的小。但由于外锁闭的阻力增大和牵引力作用点的下移，而在做4 mm试验时是在尖轨和基本轨上部，且因心轨趾端和翼轨趾端相碰，造成相对的一个支点，势必会使心轨与翼轨上部有间隙。所以，转辙机牵引力越大，或增大密贴力，都会使心轨与翼轨上部的间隙越来越大，而增大密贴力和转辙机牵引力会使心轨变形更加严重，给道岔工电双方设备的伤害更大。再则，目前心轨在运用中有一部分存在严重的病害，心轨不能与基本轨垂直密贴，自由状态下上部有23 mm间隙，是工电双方整治道岔难以克服的病害，也是4 mm 不锁闭难以保持的重要隐患。第二牵引点动程不够，第一牵引点拉力大存在的较多（3 000 3 500 N） ，第二牵引点的拉力大部分不够 6 500 N ；另一方面，工务方面存在心轨状态不良，表现在心轨凸缘铁与翼轨两侧的距离偏差太大，不良的道岔一般在1622 mm；三是尖轨弯曲使中间动程超标，导致主副缺口不在规定的位置而造成卡缺口。4.3 S700K电动转辙机的整治可动心轨道岔整治需要花大力气并长期坚持。首先要从认识上重视，减少重复工作，严格按照标准整治（主要是第二牵引点动程的调整和两牵引点力量的分配） ；其次是打磨心轨趾端和翼轨趾端相碰的接触面 ； 三是及时通知工务对道岔病害进行整治。 电务本身急需解决的问题：一是心轨导向销易损坏，造成的故障难恢复，急需改造成外置导向销，能增加耐磨能力，同时便于故障恢复；二是加强维护管理，对相关单位在道岔上的作业主动配合，及时调整安装装置和外锁闭的相对位置，防止转换受阻；三是及时消除假指示标，对指示标的安装位置进行检查核对；四是整治好缺口监测报警设备，充分利用监测设备提供的整治设备的信息，达到整治的针对性。5 S700K电动转辙机的检查、保养与故障处理 5.1 S700K电动转辙机的检查（1）机盖灵活性检查；机盖应开闭自如，不应对机盖施加重压。若找开机盖锁很费力，请检查锁钩及锁栓的位置。如果开锁不灵活，请加入磷状石墨粉来润滑。在零度以下，如果锁被冰冻住了，则采用适当方法除冰。若仍然无效，请更换机盖锁。（2）检查转辙机的密封状态；镶嵌于底壳边缘的密封圈应保持弹性，无破损断裂。排水塞、动作杆罩筒塞无脱落，电缆密封装置与外部电缆保护连接、密封状态良好。（3）检查转辙机的内部状态；转辙机内部应保持清洁、干燥，机体内的润滑剂不会对转辙机的性能产生不良影响。（4）检查电缆线束的状态；电缆线速必须用合适的线卡夹紧。如果绝缘层外观受损，就务必对电缆线速进行测试：铜导体是否受到损伤。绝缘层受损可以缠一些自备的绝缘带以弥补；如果铜导线受损，则应更换带电缆束的电动机。（5）检查零件是否受损；可以用目测法判断零件是否受损。（6）检查摇把齿轮的状态；摇把齿轮应转动灵活，前后拨动时无卡阻、滞涩现象。手摇结束后，摇把齿轮应顺利退出啮合位置。（7）检查摇把、挡板及遮断开关的功能；当接通遮断开关时，手摇把插入孔的挡板必须能阻止手摇把啮入摇把齿轮。在摇把齿轮与摇把挡板之间必须有一条侧隙（一般为13mm）。切断遮断开关后，手摇把必须能顺利地插入摇把孔。此时电源被切断，不经人工确认，不得恢复接通。注意：检查时不得用强力！（8）检查电动机的状态；电动机在正常情况下通电后应转动自如，齿轮啮合正常，无明显过大的噪音。电动机在水中被浸泡过，则必须对其绝缘性进行检查。当绝缘电阻出现明显大幅下降，低于25M时（使用500V兆欧表），则应更换电动机。电动机应被螺栓可靠地固定在底壳上，不允许出现松动情况。电动机上的齿轮被损伤而影响齿轮组啮合时，应予更换。（9）检查滚珠丝的状态；要避免外部对滚珠丝杠的机械损伤，其传动面上的任何操作都会降低传动效率。当出现影响传动可靠性的损伤或明显的变形时，则转辙机必须下道检修或更换。滚珠丝杠沿轴向的串动量不能大于1mm。（10）检查检测杆的状态；检测杆随尖或可动心轨转换而移动，用来监督道岔在终端位置时的状态。检测杆上的指示缺口与机内指示标对中，允许偏差为0.5mm。机外的标尺其作用与机内的指示标相同，用于不打开机盖情况下检查尖轨或可动心轨辙叉的偏移情况。检测杆端部的叉形接头处，销钉或连接孔因磨损而出现的旷动量应不大于1mm。（11）检查锁闭及锁舌的状态；在终端位置，当检测杆指示缺口与指示标对中时，锁闭块及锁舌应能正常弹出。锁舌的伸出量一般10mm。转辙机开始动作后，原伸出的锁闭块应能正常缩入，锁舌在锁闭块的连带作用下应能正常缩入。提示：转辙机工作时，不能随意将伸出的锁舌或锁闭块推入，否则会切断原表示电路！（12）检查摩擦联结器的状态；出厂前，已经按额定转换力的要求调整好摩擦联结器并施以漆封，现场使用中不再对其进行调整。摩擦联结器如果被拆开或者其可调端盖被旋转过，则必须重新对产品的转换力进行检验。长期在低于额定转换力的条件下工作，当因卡阻等原因出现摩擦联结器打滑时，原预定的打滑时的摩擦力可能会略有增加。适当的摩擦打滑试验（例如每半年一次，每次正、反向各打滑5-10秒），能使摩擦联结器有比较稳定的工作性能。（13）检查保持器的状态；保持器是转辙机的重要受力件之一，是可挤型和不可挤型转辙机的主要区别处。其调节螺母顶部加有铅封，铅封标志上标明了是否可挤。不可挤型转辙机在使用中，不允许出现挤岔。可挤型转辙机可以根据需要有不同的保持力。但最大挤岔力24kN。使用可挤型转辙机出现挤岔时，由专职人员恢复保持器与动作器的正常连接。当上紧调节螺母时，庆使其顶面与中心孔的保持栓顶面之距离a值与原出厂值相同。铅封被打开后，则必须由专职人员重新进行加封。（14）检查速动开关组的状态；速动开关组是转辙机内部电路的转换接点部分，应紧固可靠。提示：不能随意松开速动开关组下面开关架的固定螺钉，否则会切断原表示电路！（15）检查开关锁的状态；开关锁是操纵遮断开关闭合与断开的机构。当钥匙垂直插入并逆时针转动900时，遮断开关将被切断。恢复时须提起开关锁上的锁闭销，同时将原插入的钥匙顺针转动900，即可接通遮断开关。接通遮断开关后，开关锁中的止动销应能被完全弹出，落入止动盘的缺口中。如果止动销未完全弹出，则可能因剧烈的震动冲击而出现遮断开关的安全接点被断开的故障。（16）检查机内紧固件的状态；每3个月在检查转辙机内部状态时，对紧固件的紧固状态时行目测或手感检查，必要时可使用紧固工具检查，但次数宜少，不宜反复进行。当有松动出现时应予以紧固。（17）检查转辙机的固定。检查四个固定螺栓是否处于紧固状态。电机中间齿轮应转动灵活，前后拨动时无卡阻、滞涩现象。5.2 S700K电动转辙机的保养措施保养措施包括对转辙机的部件涂抹油和润滑脂。对下列部件涂抹油脂：（1）动作杆涂润滑脂对动作杆在转辙机外的部分，应在转辙机伸出状态下涂润滑脂。而在转辙机内部的部分应在伸出、拉入两种情况下涂润滑脂。（2）滚珠丝框涂润滑脂在涂润滑前，应先用棉布清洁滚珠丝框，然后在丝杠两个终端位置分别涂润滑脂多次，转辙机转换多次。（3）齿轮涂润滑脂在转辙机静止时对四个齿轮涂润滑脂。（4）摇把齿轮润滑脂分别在摇把齿轮安装的端部和根部涂润滑脂，并前后推动几次。（5）检测杆涂润滑脂及注润滑油检测杆的可及表面分别在两种状态下（伸出和拉入）涂润滑脂。此外，两个检测杆的贴合面通过上层检测杆的注油孔来注油；左装时在检测杆拉入状态右装时在检测杆伸出状态（6）锁闭块注润滑油通过小孔，在两种终位状态下给锁闭块注入润滑油，并使转辙机转换多次。（7）操纵板注润滑油操纵板的滑动面从上侧是可及的。注润滑油前应保持联结器处在远离摩擦联结器的一端。保养周期：每年一次。5.3 S700K电动转辙机常见的故障分析及处理S700K电动转辙机故障诊断与处理见表5.1表5.1 S700K电动转辙机故障诊断与处理序号故障现象可能的原因处理办法备注1转辙机不动作有无三相电输入或缺相正确输入三相交流电安全接点是否接通配线是否脱落使配故障诊断与处理线联接可靠插接头（座）插针（套）是否脱落插牢插针（套）或更换损坏件电机是否有卡阻及电机绕组断路或短路检查电机传动齿轮排除卡阻或更换电机2电机转动摩擦联接器打滑，动作杆不能动作机内外有无卡阻排除卡阻3动作中停止转换机内外有无卡阻排除卡阻滚珠丝杠是否松脱检查滚珠丝杠是否完好，更换有关零部件应由厂家技术人员完成4转换到位后无表示机内检测杆检测位置是否正确调整机外长短表示杆螺母密检器检测杆检测位置是否正确调整密检器检测缺口叉形接头与鼓形销是否磨损旷量过大（1mm）更换叉形接头或鼓形销锁闭块是否卡阻分解检查排除卡阻速动开关组是否有卡阻排除卡阻5转换正常但表示时有时无接点是否虚接，配线是否受损更换接点或使配线联接可靠伸出位置的锁舌是否非正常回缩严重综合调整道岔减小尖轨反弹力，更换锁舌速动开关组固定螺钉是否松动紧固螺钉速动开关组轴用挡圈是否脱落加装轴用挡圈密检器接点架簧片、压板是否变形或固定螺钉松动导致检测杆抬起检测轴更换变形零部件，紧固螺钉6机盖松动机盖扣封位置是否正确重新扣封，确认钩卡位置是否正确锁栓、锁钩位置是否调整到位调整锁栓及锁钩位置使机盖密封配合适当密封圈是否失效更换结论随着现代化科技的飞速发展，铁路信号设备的安全可靠性必定逐渐提高,S700K转辙机确实发挥了它的巨大作用，S700K电动转辙机结构先进，工艺精良，不但解决了长期困扰信号维修人员的电机断线、故障电流 变化、接点接触不良、移位接触器跳起和挤切销折断等惯性故障，而且可以做到 “少维护、无维修” 。转辙机是重要的信号基础设备，它对于保证行车安全，提高运输效率，改善行车人员的劳动强度，起着非常重要的作用。 致 谢在论文的写作过程中遇到了无数的困难和障碍，都在同学和老师的帮助下度过了。尤其要强烈感谢我的论文指导老师雷锡绒老师，她对我进行了无私的指导和帮助，不厌其烦的帮助进行论文的修改和改进。不仅使我树立了远大的学术目标、掌握了基本的研究方法，还使我明白了许多待人接物与人处事的道路。感谢我的同学和朋友，在我写论文的过程中给予我了很多素材，还在论文的撰写和排版灯过程中提供热情的帮助正是由于你们的帮助和支持，我才能克服一个一个的困难和疑惑，直至本文的顺利完成。参 考 文 献1铁路信号基础 主编：林瑜筠 中国铁道出版社 2009年2 中华人民共和国铁路技术管理规程中国铁道出版社 2007年3 中国铁路通信信号总公司铁路工程施工技术手册 中国铁道出版社 2003年4城市轨道交通概论 中国铁道出版社 2008年5S700K道岔转换与锁闭设备、原理及维护知识问答 孙启发 中国铁道出版社 2001年6铁路信号维护规则 中国铁道出版社 2008年7 外锁闭道岔转换设备维护及常见故障处理 万良元 中国铁道出版社 2009年8 济南铁路局车站与区间信西门子信号有限公司号知识手册 中国铁道出版社 2010年9S700K电动转辙机保养维修手册10车站信号控制系统 赵志熙 中国铁道出版社 2008年学位论文原创性声明 本人郑重声明：所呈交的学位论文，是本人在导师的指导下进行的研究工作所取得的成果。尽我所知，除文中已经特别注明引用的内容和致谢的地方外，本论文不包含任何其他个人或集体已经发表或撰写过的研究成果。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式注明并表示感谢。本人完全意识到本声明的法律结果由本人承担。学位论文作者（本人签名）： 年 月 日学位论文出版授权书本人及导师完全同意中国博士学位论文全文数据库出版章程、中国优秀硕士学位论文全文数据库出版章程(以下简称“章程”)，愿意将本人的学位论文提交“中国学术期刊（光盘版）电子杂志社”在中国博士学位论文全文数据库、中国优秀硕士学位论文全文数据库中全文发表和以电子、网络形式公开出版，并同意编入CNKI中国知识资源总库，在中国博硕士学位论文评价数据库中使用和在互联网上传播，同意按“章程”规定享受相关权益。论文密级：公开保密（_年_月至_年_月）(保密的学位论文在解密后应遵守此协议)作者签名：_ 导师签名：_年_月_日 _年_月_日独 创 声 明本人郑重声明：所呈交的毕业设计(论文)，是本人在指导老师的指导下，独立进行研究工作所取得的成果，成果不存在知识产权争议。尽我所知，除文中已经注明引用的内容外，本设计（论文）不含任何其他个人或集体已经发表或撰写过的作品成果。对本文的研究做出重要贡献的个人和集体均已在文中以明确方式标明。本声明的法律后果由本人承担。作者签名: 二一年九月二十日毕业设计（论文）使用授权声明本人完全了解滨州学院关于收集、保存、使用毕业设计（论文）的规定。本人愿意按照学校要求提交学位论文的印刷本和电子版，同意学校保存学位论文的印刷本和电子版，或采用影印、数字化或其它复制手段保存设计（论文）；同意学校在不以营利为目的的前提下，建立目录检索与阅览服务系统，公布设计（论文）的部分或全部内容，允许他人依法合理使用。（保密论文在解密后遵守此规定）作者签名: 二一年九月二十日致 谢时间飞逝，大学的学习生活很快就要过去，在这四年的学习生活中，收获了很多，而这些成绩的取得是和一直关心帮助我的人分不开的。首先非常感谢学校开设这个课题，为本人日后从事计算机方面的工作提供了经验，奠定了基础。本次毕业设计大概持续了半年，现在终于到结尾了。本次毕业设计是对我大学四年学习下来最好的检验。经过这次毕业设计，我的能力有了很大的提高，比如操作能力、分析问题的能力、合作精神、严谨的工作作风等方方面面都有很大的进步。这期间凝聚了很多人的心血，在此我表示由衷的感谢。没有他们的帮助，我将无法顺利完成这次设计。首先，我要特别感谢我的知道郭谦功老师对我的悉心指导，在我的论文书写及设计过程中给了我大量的帮助和指导，为我理清了设计思路和操作方法，并对我所做的课题提出了有效的改进方案。郭谦功老师渊博的知识、严谨的作风和诲人不倦的态度给我留下了深刻的印象。从他身上，我学到了许多能受益终生的东西。再次对周巍老师表示衷心的感谢。其次，我要感谢大学四年中所有的任课老师和辅导员在学习期间对我的严格要求，感谢他们对我学习上和生活上的帮助，使我了解了许多专业知识和为人的道理，能够在今后的生活道路上有继续奋斗的力量。另外，我还要感谢大学四年和我一起走过的同学朋友对我的关心与支持，与他们一起学习、生活，让我在大学期间生活的很充实，给我留下了很多难忘的回忆。最后，我要感谢我的父母对我的关系和理解，如果没有他们在我的学习生涯中的无私奉献和默默支持，我将无法顺利完成今天的学业。四年的大学生活就快走入尾声，我们的校园生活就要划上句号，心中是无尽的难舍与眷恋。从这里走出，对我的人生来说，将是踏上一个新的征程，要把所学的知识应用到实际工作中去。回首四年，取得了些许成绩，生活中有快乐也有艰辛。感谢老师四年来对我孜孜不倦的教诲，对我成长的关心和爱护。学友情深，情同兄妹。四年的风风雨雨，我们一同走过，充满着关爱，给我留下了值得珍藏的最美好的记忆。在我的十几年求学历程里，离不开父母的鼓励和支持，是他们辛勤的劳作，无私的付出，为我创造良好的学习条件，我才能顺利完成完成学业，感激他们一直以来对我的抚养与培育。最后，我要特别感谢我的导师赵达睿老师、和研究生助教熊伟丽老师。是他们在我毕业的最后关头给了我们巨大的帮助与鼓励，给了我很多解决问题的思路，在此表示衷心的感激。老师们认真负责的工作态度，严谨的治学精神和深厚的理论水平都使我收益匪浅。他无论在理论上还是在实践中，都给与我很大的帮助，使我得到不少的提高这对于我以后的工作和学习都有一种巨大的帮助，感谢他耐心的辅导。在论文的撰写过程中老师们给予我很大的帮助，帮助解决了不少的难点，使得论文能够及
