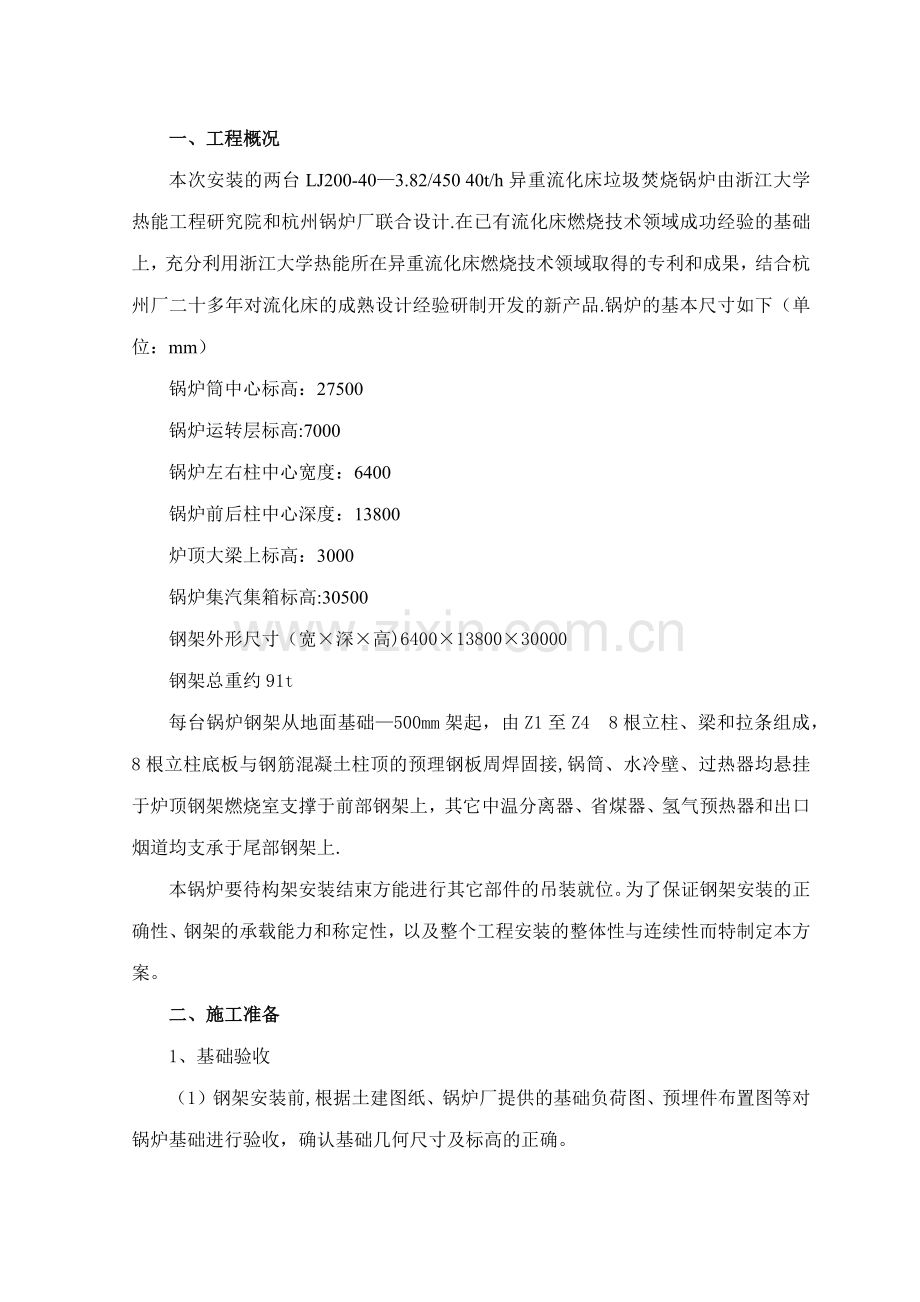

一、工程概况
本次安装的两台LJ200-40—3.82/450 40t/h异重流化床垃圾焚烧锅炉由浙江大学热能工程研究院和杭州锅炉厂联合设计.在已有流化床燃烧技术领域成功经验的基础上，充分利用浙江大学热能所在异重流化床燃烧技术领域取得的专利和成果，结合杭州厂二十多年对流化床的成熟设计经验研制开发的新产品.锅炉的基本尺寸如下（单位：mm）
锅炉筒中心标高：27500
锅炉运转层标高:7000
锅炉左右柱中心宽度：6400
锅炉前后柱中心深度：13800
炉顶大梁上标高：3000
锅炉集汽集箱标高:30500
钢架外形尺寸（宽×深×高)6400×13800×30000
钢架总重约91t
每台锅炉钢架从地面基础—500mm架起，由Z1至Z4　8根立柱、梁和拉条组成，8根立柱底板与钢筋混凝土柱顶的预理钢板周焊固接,锅筒、水冷壁、过热器均悬挂于炉顶钢架燃烧室支撑于前部钢架上，其它中温分离器、省煤器、氢气预热器和出口烟道均支承于尾部钢架上.
本锅炉要待构架安装结束方能进行其它部件的吊装就位。为了保证钢架安装的正确性、钢架的承载能力和称定性，以及整个工程安装的整体性与连续性而特制定本方案。
二、施工准备
1、基础验收
（1）钢架安装前,根据土建图纸、锅炉厂提供的基础负荷图、预埋件布置图等对锅炉基础进行验收，确认基础几何尺寸及标高的正确。
（2）基础外形尺寸、标高、预埋件位置的正确性,各基础中心线间距及相应对角线偏差应符合下表规定:
序号
偏 差
允许偏差值（mm）
备 注
1
锅炉基础外形尺寸
＋20
—0
包含预埋件
2
基础标高
＋0
-20
包含预埋件
3
各基础中心线间距离偏差
柱距≤20米
＋1
—1
包含预埋件
4
柱距＜10米
＋2
—2
包含预埋件
5
各基础对角线偏差
对角线长≤20米
5
对角线对应于上面的基础中心线
6
对角线长度＞20米
8
基础验收完应作好记录,以备交工。
2、锅炉钢架由于露天保管，柱和梁应放在预先制好并经过校正的支架上，以防止变形.安装前，要认真校对各柱的尺寸、型号与图纸是否相符,并办理好交按手续。对钢架零组件在运输过程中造成的变形应在组合前校正消除。
3、钢架安装顺序
为了便于锅筒的安装，立柱安装前应将锅筒放置+7。00m标高层,具体详见锅炉吊装方案。
4、锅筒的放置
由于锅筒本身自重16。5t,施工现场比较狭小,框架立柱一旦立起，势必影响锅筒的吊装，所以在安装立柱前，首先将锅筒置于＋7.00m标高层上，具体安放方法如下：
在＋7。00m层梁处横两根25号B型工字钢，为了不使锅筒重力单独作用在土建梁上，在土建梁上横两根25号B型工字钢进行加固,使其受力均传于土建立梁上。具体见锅炉施工方案。
三、钢架安装
1、立柱组装,首先按图纸找好每根柱的上中下或上下两段，确对无误后组装。Z1至Z3以柱顶部托架为基准.从柱顶至柱底测量确定立柱的基准标高线－1m标高线,保证顶部梁标高正确。采用加强钢板焊接连成一体。Z4柱对接组焊前对照图纸，仔细检查各托架标高，从柱顶至柱底测量，以各托架标高误差达最小的原则,确定立柱的1m标高线一般应避免托架标高误差为正。当托架存在负偏差时，安装各托架时用垫板调板。从而保证顶梁的标高准确，进而保证空气预热器支持梁的标高准确.立柱的全长弯曲值不得大于10mm，扭转值不得大于10mm，焊缝坡口形式高度和要求均应符合图纸要求，并严格按我公司的焊接工艺卡执行焊接。组对程序如下：首先搭好平台,并找正找平,将各立柱的上中下三段或上下二段放置架上用水准仪找好各段平面标高,其偏差应在允许范围内.用拉钢丝法找好各梁角及侧面角，梁的扭转偏差不得大于10mm，接着电焊点牢，校正各托架尺寸，应符合要求。点好连接板、夹板，再次校正各部位尺寸，确认无误后进行焊接，最后作好记录，以备检查交工使用。
平面布置图详见基础平面图（2890SP-00—01），立柱布置示意如下：
6000 4600 3200

Z1左 Z2左 Z3左 Z4左
炉前 6400
Z1右 Z2右 Z3右 Z4右

2、梁及拉条组对按图纸工校对如梁、拉条的型号及位置进行组对，组对装配和立柱对接工作应在经过找正。稳固的组合架上进行组对时，不得用钢架元件作为组合架车使用,以防变形。
3、立柱吊装就位：根据现场实际情况，两台锅炉框架安装采用流水作业，安装前对锅炉基础预埋钢板上残存或粘结的杂物，清理干净，并较对基础各条线（如中心线对角线）的正确性。立柱安装顺序为Z1至Z4逐根安装就位。吊装顺序如下：首先将Z1柱用20t吊车吊至安装位置,然后将Z1柱上部缆网绳，用20t吊车立好。系好缆风绳，顺序吊好Z2、Z3柱，找正找平后，标高确定，底座与基础预埋铁进行焊接。连好必要的横梁，吊装Z4立柱，找正找平后，底座与基础预埋铁焊接.连好横梁基础对安装各部件无大防碍的其它拉条进行找正安装。立柱安装顺序方法详见立柱吊装方案。
4、对20t吊车臂长不够的梁的位置的安装
对20t吊车无法吊到的横梁拉条，采用首先吊安好顶部的大梁,然后利用大梁安装其下面横梁量及拉条.放锅筒大梁的吊装方法具体另定.采用大型吊车或在柱上焊接吊耳安装，视安装工期及能否保证工程质量定。详见锅炉吊装方案
5、梁及拉条的安装
立好立柱放好各标高层面梁后,对不影响其它部件的拉筋进行安装。梁与拉盘的安装，如情况允许,也可以在地下平台上组装完毕，整体安装。
6、注意事项：在防止吊运时产生弯曲、变形、甚至损坏等情况的发生，根据实际情况,用型钢临时加固,系重绳　应绑在组件最牢固的构件上。
7、钢架组合件的允许偏差如下：
序号
检查项目
允许偏差（mm）
备注
1
各立柱间距离
间距/1000≤10

2
各立柱间的不平行度
长度/1000≤10

3
横梁标高
±5

4
横梁间的不平行度
长度/1000≤5

5
组合件相应对角线
长度/1000≤5

6
横梁与立柱中心线相对错位
±5

8、钢架梁柱安装允许偏差如下表：
序号
检查项目
允许偏差（mm）
备注
1
立柱中心线与基础划线允许偏差
±5

2
立柱1m标高与厂房1m标高基准点偏差
±2(±5）
括号中为DLJ－81数据
3
得立柱间相互标高差
3

4
各立柱间距偏差
间距/1000≤10

5
立柱不垂直度
长度/1000≤15

6
各立柱上下两平面至对应对角线偏差
长度1。5/1000≤15

7
横梁标高偏差
±5

8
横梁不水平度
5

　　9、保持1m标高点的措施
　　为保持立柱1米标高与厂房1米标高点偏差符合要求，可在钢立梁层板下加垫铁加以调整，每组垫铁不应超过三层，立柱就位后用小铁锤检查垫铁不应松动.垫铁放置位置应保证底板受力均匀，不致变形。最后在立柱找正后在垫铁端部以连续焊缝将垫铁之间，垫铁与柱底之间焊成一致。
　　10、整体安装后的检查
立柱的垂直度测量和间距在上、中、下三点测量调整各横梁的标高以立柱1m标高线为基准，经全部找正，偏差符合要求后，立柱底板与基础混凝土的预埋钢板按图纸要求焊牢,焊接时应严格按焊接工艺卡进行。
11、各部件安装在钢立柱梁安装就位,柱脚与基础固定后，吊装顶部元件。安装时必须要保证主板梁荷载的作用,线通过柱中心，顶板梁全部安装就位后,应对全部吊装位置的正确性进行复查、测量,检查结果应符合下表要求。在复查达到要求后，进行其它部件安装，并按图纸要求焊好拉条。

序号
检查项目
允许偏差（mm）
备注
1
主板梁间距离
间距/1000≤10

2
各板梁 间不平行度
长度/1000≤5

3
主板梁的垂直度
5

4
各板梁标高
±5

5
各相应对角线差
长度1.5/1000≤15

6
主板梁与柱中心线相对错位
±5

7
各板梁水平度
5
指两点间水平度
8

四、本工程钢架安装执行规范
序号
代号
规范和规程名称
1
部发(1996）273号
蒸汽锅炉安全技术监察规程
2
DL/T5047-95
电力建设施工及验收规范（锅炉机组篇)
3
锅炉厂
锅炉安装使用说明书及有关图纸
4
XX市劳动局
发电锅炉安装质量全过程监督检验大纲
5
GB50205-95
钢结构工程施工及验收规范
对于未尽事宜，按总的施工组织设计解决.
五、劳动力及机具计划按本工程总的网络计划进行.
六、安全保障措施
1、各级施工管理人员对施工现场的安全生产负指导、管理责任，认真执行《国营建筑业安全生产工作条例》和公司《安全生产奖惩条例》，教育职工不违章作业，积极组织人员对施工中的隐患进行整改，对新工人（包括临时工)进场作业,实施三级安全教育制度。
2、加强现场管理，提醒人人警惕安全事故的发生,要求各班组作班前安全交底记录，登高应按规定系安全带，登梯作业应将梯子放置牢固，必要时应有专人护理。
3、进入现场应載好安全帽，穿的鞋子、工作服应符合要求，夜间加班必须有足够的照明，各特殊工种人员必须持证上岗。
4、高空作业,不得上下抛物品、工具，雨天作业时尤其应注意防滑，人上下钢架时必须抓平、走稳。电焊机二次线搭接时，必须有专人防护,严格防止触电现象发生,一旦有人过电,必须立即关掉焊机。雨天钢架上没有绝对安全的防护措施，不得施焊。

目 录

一、工程概况
二、施工准备
1、基础验收
2、锅炉钢架组件的验收
3、钢架安装顺序
4、锅筒的放置
三、钢架安装
1、立柱组装
2、梁及拉条组对
3、立柱吊装就位
4、对20t吊车臂长不够的位置的安装
5、梁及拉条的安装
6、注意事项
7、钢架组合件的允许偏差
8、钢架梁柱安装的允许偏差
9、保持1m标高点的措施
10、整体安装后的检查
11、各部件安装
四、本钢架安装执行规范
五、施工机具劳动力及网络计划
六、安全保障措施

XX市垃圾焚烧热电厂

锅炉钢架安装施工方案

编 制:
审 核：
审 定:
批 准：

XX安装集团有限公司
200X年3月18 日

1
75t/h 锅炉安装施工方案
1 工程概况
本工程主要包括：75t/h—5.29MPa 循环流化床锅炉1 台；该锅炉采用无锡*＊锅炉
股份有限公司生产的UG-75/5。29—M12 型循环流化床锅炉，其参数如下:
锅炉型号：UG—75/5。29—M12
额定蒸发量：75t/h
额定蒸发压力：5。29MPa
额定蒸汽温度:450℃
给水温度：150℃
一次风预热温度：150℃
二次风预热温度：150℃
排烟温度:152℃
热效率：87％
2 编制依据
2。1《蒸汽锅炉安全技术监察规程》（95 年版）
2。2《电力建设施工及验收技术规范》(锅炉机组篇)DL/T5047—95
2。3《电力建设施工及验收技术规范》（火力发电厂焊接篇）DL5007—92
2.4《电力建设施工及验收技术规范》（管道篇）DL5031—94
2。5《锅炉压力容器焊工考试规则》
2.6 招标技术文件
3 施工准备
3.1 施工技术准备
3。1。1 安装申请表报当地劳动局锅检所审批。
3.1.2 施工前，组织全体施工人员认真熟悉锅炉图纸和有关技术资料、文件。
3.1。3 认真听取设计单位及建设单位的技术交底；准备有关规范文件和技术资料；对施
工人员进行技术交底.
3。1.4 按装箱单和图纸对锅炉零部件进行清点、检验.
3.1.5 检查维修所需施工机具、量具，确保其使用性,使用的计量器具应在周检期内。
3。2 施工现场的准备
3。2。1 根据施工的实际需要，与建设单位协商解决锅炉本体组合件组对、焊接场地，吊
车行走路线，设备临时堆放场地，并向建设单位申报施工用电容量。
3。2.2 厂区内水、电、汽必须满足现场需要。
3.2。3 施工人员对基础复验合格并办理交接手续。
3。2。4 施工用垫铁及其它措施用料提前准备以满足安装要求。
3.3 零部件与基础验收
A.UG—-75/5.29—M14 型锅炉安装前，应根据制造厂提供的到货清单和图纸与建设单位有
关人员一起核对数量并进行外观检验，具体要求见表3。3。1,对存在问题应做好记录，
并制定妥善的整改措施.
2
锅炉零部件安装前检验项目 表3。3。1
序号 部件名称 外观检查 几何尺寸检查 测厚检查
1。型钢外表缺陷 1。长度偏差
1 2.焊缝外观 2。弯曲度偏差
构架梁
和柱
3。油漆 3.柱顶支撑块倾斜
1.型钢外表缺陷 1.长度、宽度偏差
2 护板 2.焊缝外观 2.挠度旁弯偏差
3。油漆 3。对角线偏差
1.管板焊缝外观 1。长宽高偏差
2.结构外表缺陷 2.上下管板对角线偏差
3。侧棱高度互差
3
空气
预热器
4。防磨套管试装
1。筒体封头表面质量 1。全长偏差
2。焊缝外观 2.全长弯曲度
4 锅筒 3.人孔吻合性检查 3.支吊距环缝尺寸
4.内部是否漏焊 4。接管口规格及位置偏
差
管口
厚度
1.焊缝外观 1。管子对口偏折度
2。通球试验 2。蛇行管放样
3.水压试验 3。管子规格
4。合金钢复验
5
受热面
管子
5.割(代)样
管口厚度
1.规格型号
6 阀门 2.合金钢复验
3。水压试验
7 本体管道 1.规格、材质
B。按照设计院设计的锅炉车间平面图和制造厂家提供的锅炉基础图,对锅炉基础进行检
查。锅炉基础必须符合设计要求和国家标准《混凝土结构工程施工及验收规范》
GB50204-92，其允许偏差见表3。4。2
锅炉基础主要部位的允许偏差一览 表
序号 项 目 允许偏差(mm）
1 坐标位置 20
2 不同平面标高
0
-20
3 平面外形尺寸 ±20
4 凸台上平面外形尺寸
0
-20
5 凹穴尺寸
+20
0
6 平面的水平度（包括地坪上安装的设备） 每米5，且全长10
7 垂直度 每米5,且全长10
3
标高（顶端）
+20
8 0
预埋地脚螺
栓
中心距（在根部和顶部测量） ±2
中心位置 10
深度
+20
0
9
预埋地脚螺
栓孔
孔壁铅垂度 10
标高
+20
0
中心位置 5
带槽的锚板与混凝土的平整度 5
10
预埋活动地
脚螺栓锚板
带螺纹孔与混凝土的平整度 2
3.4. 施工程序确定
钢架的组对焊接———锅筒安装———空气预热器安装——-旋风分离器安装-—-省煤器安
装-—-过热器安装-——水冷壁安装-——下降管连接管安装---本体管路安装———点火装置安
装———密封装置安装———水压试验———筑炉护板安装---风压试验---保温油漆—--烘炉、煮
炉-——试运行
4 钢架的组对安装
4.1 组对平台的搭设:
根据锅炉主厂房土建与安装交叉施工情况确定，设备安装预留口的位置和钢架吊
装就位顺序,钢架组对将采用成片组对的方法。另外根据其每片钢柱的外形尺寸搭制组
对支架。组对支架摆放在钢架基础的附近，以不影响Z3 片以前的钢架吊装就位为原则，
支架结构图见下图。
4。2 组装前的准备工作
基础的处理:一般设计院对钢架基础的设计是予留钢筋法,我们采用加垫铁找正的
方法,最后用予埋钢筋将钢柱包上焊牢。
4。3 钢架的组对
A. 将钢架按Z4、Z3、Z2、Z1 从下到上依次组对.
B. 钢架组对时每根钢柱都要以柱顶为基准，测绘各部托架部位的尺寸及柱子全高
的实际尺寸误差，并划出1 米标高线,用样冲打好作为永久的各柱找平标记，要求柱托
架的标高一般为负差,以便调整时加垫板。从而保证各部横梁及封顶梁的标高准确，及
予热器和省煤器标高的准确无误.在距柱顶部下200mm 处，中部和1 米标高线外的四面
划出柱子的垂直中心线，并以中心线向两侧每隔5mm 划出长为5cm 的刻度线，作为安装
I50a
钢柱
道木
［12.6
4
找正时用经纬仪找立柱垂直度的读数线。
C. 钢架的组对，其接口垂直度、弯曲度均要符合国家验收标准。然后按照锅炉钢
架图的各部尺寸组对横梁及支撑，为了保证钢架整体和局部不变形，应对组对平台支架
焊上限位角钢，经尺寸校对均符合技术验收标准后，进行点焊，成片钢架全部组对完毕
后，开始进行全面焊接工作，焊接时要采取交错、对角焊接方法,以防止焊接变形。同
时留出焊缝焊接后的收缩量，以确保尺寸的正确。钢架全部组对完闭后，尽量将有关部
位的支架平台焊上<以不超重为原则>，以便减少高空作业，并将钢架临时固定锚耳焊好，
在吊装前每组钢柱片左右两侧焊好爬梯，以便安装人员上下.
D. 钢架的吊装
① 组对好的钢架吊运就位之前，基础必须处理完毕，并按标高将垫铁操平以便钢
架就位。
② 组对焊接好的钢柱片采用抬立法，即使用100T 履带吊、50T 轮胎吊各一台，将
柱片抬起，离开组对平台500mm 高度时，由100T 履带吊自行起吊，随起吊高度的变化,
调整车位和吊车主杆角度，使100T 吊车主钩始终垂直于被吊柱片吊点中心，慢慢使柱
片吊至垂直于地面90°为止后，36T 吊车可以摘钩,用100T 履带吊将柱片吊运到安装
位置.
③ 起吊钢丝绳扣采用Φ32。5-6×37+1—170 钢丝绳两根,主吊点采用20T 动滑轮组
一只或10T 单轮滑车两只.柱片捆绑点为4 点，其特点起吊时平稳，钢丝绳扣通过滑轮
可随角度变化，保持每个吊点受力均匀.绳扣角度为60°钢柱片弹性变形不大，而且有
另一台吊车抬吊,柱片下部也保证了柱片在吊装过程中不致左右摆动。
④ 钢架到位后，采用拖拉绳临时固定。
E. 钢架的找平找正与整体组合
钢架的找平用水准仪进行测量，找正是用两台经纬仪来测量。调整采用底座下加垫
铁的方法完成。对于垫铁的要求是基础表面与柱脚底板的二次灌浆间隙不得小于50mm，
每组垫铁不得超过三块,其宽度一般为80—120mm,长度较柱脚底板两边各长出10mm
左右。当二次灌浆间隙超过100mm 时,允许垫以型钢组成的框架再加一块调整垫铁；垫
铁要受力均匀，不得有松动现象,待钢柱找平找正后，将每组垫铁间相互焊牢，并与底
座焊接牢固。钢架的水平测量点是靠划好的1 米标高线为基准。垂直是靠划好的上、中、
下柱中心线为基准.经过调整，符合验收规范后,方可安装各横梁及剪拉撑，将影响水
冷壁的吊装的横梁暂时不焊，用临时横梁将其连接，以便钢架整体调整用。
F. 顶部钢梁就位
顶部钢梁就位必须保证主板梁荷载的作用线通过柱中心，顶部梁就位后应对吊装位置的
正确性进行复查，测量检查无误后进行焊接，同时需将锅筒座吊运到位，划出锅筒位置
线以便对锅筒吊装创造条件。
锅炉钢结构构架组合允许偏差 表4。4。1
序号 检 查 项 目 允许偏差(mm) 备注
1 柱脚中心与基础划线中心 ±5
2 各立柱标高与设计标高 ±5
3 各立柱相互间标高差 3
4 各立柱间距离 间距的1/1000 最大不大于10
5 立柱垂直度 长度的1/1000 最大不大于15
6 各立柱上下平面相应对角线 长度的1/1000 最大不大于15
7 横梁标高 ±5
8 横梁间不平行度 5
9 护板框与立柱中心线距离 +5，0
10 顶板的各横梁间距 ±3
11 顶板标高 ±5
12 大板梁的垂直度为立柱高度
的
1.5/1000 最大不大于5
13 平台标高 +10
14 平台与立柱中心线的位置 +10
锅炉钢结构构架安装允许偏差 表 4。4。2
序号 检 查 项 目 允许偏差(mm) 备注
1 各立柱间距离 间距的1/1000 不大于10
2 各立柱的平行度 长度的1/1000 不大于15
3 横梁标高 ±5
4 横梁间的平行度 长度的1/1000 不大于5
5 组合件相应对角线 长度的1/1000 不大于15
6 横梁与立柱中心相对错位 ±5
7 护板框内边与立柱中心线距离 ±5
8 顶板的各横梁间距 0
9
平台支撑与立柱桁架护板框架
等的垂直度
长度的2/1000
10 平台标高 +10
11 平台与立柱中心线的位置 +10
5 汽包的安装就位
5.1 汽包在安装前应进行仔细检查其椭圆度是否超差；制造厂家所标定的纵横中心线是
否正确;各部位管座是否有碰扁、损伤等现象。并在汽包上划出纵横中心线，以便检查
校对，并把管座按顺序编上号,以便施工方便。锅筒座必须与锅筒在地面配合检查，其
局部间隙不得超过2 毫米，如超差应进行修磨，使其接触面积达到80%以上，最大的不
贴合长度不得超过150mm。待全部检查合格后方可进行汽包的吊装工作。为了减轻汽包
的重量，锅筒在吊装前不将内部附件装入。
汽包的吊装采用一次性就位的办法，在吊装前需将汽包运至钢框架附近指定位置，
吊装机械采用100 履带吊。吊索采用Φ32.5—6×37+1—170mm 钢丝绳，起吊时钢丝绳不得
挤压管座，并在锅筒两侧拴好拖拉绳。
5。2 汽包的找正找平
汽包的找正找平,应根据构架中心线和汽包的纵横中线进行测量，标高应以原定1
米标高线为基准，首先要使标高调整正确后再找位置,标高要用水准仪测量，汽包本身
水平度可用透明塑软管灌入红颜色的水进行找平。如图2:
图 2 线坠
中心线
a b
汽包
汽包
0。2 钢丝
线坠
横向基准线
0。2 钢丝
注:a=b
锅炉纵向基准线
6
锅筒安装允许偏差如下: 表5。2
序号 检 查 项 目 允许偏差
(mm）
备 注
1 锅筒标高 ±5
2 锅筒纵横向水平度 2
3 锅筒与Z1 柱间距离 ±5
4 锅筒的轴向位置 ±5 测量端部管接头与左右柱中心
线的距离
6 空气预热器的安装
6.1 在安装前应检查管箱外形尺寸允许偏差是否符合要求，并应清除管子内外的尘土、
铁锈等杂物。
6.2 空气预热器由一次风预热器和二次风预热器组成。一次风预热器与锅炉中心线对称
布置，二次风预热器在两侧布置。预热器由管箱、连通箱和胀缩接头三部分组成,安装
时空气预热器下管板与钢架支撑面要垫入厚度10mm 的石棉板或石棉绳,连通箱、胀缩
接头与相关元件连接前，应按图纸进行冷拉，各连通罩连接时，连接处要用石棉绳或石
棉板,以保证密封良好，防磨套管安装在上管箱，管套的顶部距离管板约60mm,待调整
好点焊固定,以便浇注耐火材料.
空气予热器安装允许偏差 表 6.2
序号 检 查 项 目 允许偏差(mm）
1 支撑框架上部水平度 3
2 支撑框架标高 ±10
3 管箱垂直度 5
4 管箱中心线与构架立柱中心线间距离 ±5
5 相临管箱的中间管板标高 ±5
6 整个空气预热器的顶部标高 ±5
7 管箱上部对角线差 15
8 波形伸缩节冷拉值 按图纸规定
6.3 锅炉漏风的部位与冷热风道、空气预热器、炉膛、除尘器等部位密封好坏，直接影
响锅炉运行。如漏风量大时,将影响锅炉的燃烧，增加热损失,降低锅炉热效率,使炉
内结渣，风机电耗大。安装后应检查拼接缝有无漏焊，并与冷热风道一起进行风压试验。
6。4 漏风试验的方法，分两部分进行试验：一部分为冷热风道和空气预热器,另一部分
炉膛经水平烟道、尾部烟道、除尘器至吸风机入口。
（1）风道和空气预热器部分漏风试验.将最后一道风门挡板关闭,启动送风机使其达
到最大风压,并在试验中保持此风压，其检验方法是在送风机入口加入一定数量的白粉，
在漏风处有白粉冒出。或用火炬检查，应在烟气侧进行，如有烟气喷出，则表示有不严
密处，漏风部位作好记号，试验完毕后应予以消除。
（2）炉膛和烟道部分的漏风试验.严密关闭各部人孔门、检查门，启动风机，使炉膛
保持49--98Pa 的正压，然后检查烟道漏风情况，用白粉和火炬也可以用燃物产生的烟
气,从送风机的入口吸入，有烟气逸出就漏风，并作好记录、标号。
6.5 漏风缺陷的消除：对烟风道、风道的漏风处进行补焊；对伸缩缝的漏风地方,用石
棉绳之类堵塞；对于孔、门处应接合面修平和装好，并放好垫料。
7 水冷壁的安装
7。1 水冷壁的组对
水冷壁和受热面管子在组合和安装前必须分别进行压缩空气吹扫及通球检查，吹扫采用
7
0.6MPa/cm2 的压缩空气，将管内的杂物及灰尘吹扫干净。通球试验用球应采用钢球。当
天安装当天通球，通球后未进行组合的管组,第二天应继续做通球检查，并须专人负责
做好通球记录.
通球试验的球径表 表 7。1
管外径
球径
弯曲半径
D1≥60 32〈D1〈60 D1≤32
R≥3.5 D1 0.9 D0 0.85 D0 0.75 D0
2。5 D1〈R<3。5 D1 0.9 D0 0。85 D0 0.75 D0
1.8 D1R<2。5 D1 0.8 D0 0.80 D0 0。75 D0
1.4 D1≤R〈1.8 D1 0。75 D0 0.75 D0 0。75 D0
R〈1.4 D1 0。70 D0 0。70 D0 0。70 D0
注：D0—--—表示管子内径 D1——-—表示管子外径
R ——--表示管弯半径
7.2 水冷壁组对焊接：
A. 各片水冷壁组焊时，应首先将集箱用型钢和U 型卡子卡牢,以防组焊时变形，组对
好的成片水冷壁必须和平台上所放的大样重合，经检查无误后，进行水冷壁吊装加固。
为了确保工程质量,焊接采用全氩弧焊焊接的方法，焊丝采用TGS—-50，直径为Φ
2--2。5mm。
B。 在施焊前要根据实际管子的对口间隙进行编号,采用先焊间隙小的管口，后焊间隙
大的焊口，以及跳焊等方法，这样可以避免管排产生变形，焊接时须将管排进行加固，
防止变形，组对管排的同时应将所有应焊的密封件、加固件、加固梁都焊上,（在不影
响吊装的情况下即可）焊接前将管口表面、管内部15-—20mm 处的油污和铁锈进行打磨
处理，直到显出金属光泽为合格，后用清洗剂将管口进行清洗清洗剂要使用丙酮，全部
处理检查符合要求后，进行焊接工作，整片管排焊接完毕后,进行无损探伤检测，其要
求按电力建设施工及验收技术规范《火力发电厂焊接篇》DL5007——92 条款执行，并做好
记录,无误后方可进行下边工序的安装，同时采用花格桁架或槽钢将水冷壁管排加固，
以便吊装，并且防止变形。
水冷壁组合安装允许偏差 表7
序 号 检 查 项 目 允许偏差 （mm）
1 联箱不水平度 2
2 组件对角线差 10
全宽≤3000 ±3
3 组件宽度
全宽＞3000 ±5
4 火口纵横中心线 ±10
5 组件长度 ±10
6 组件平面度 ±5
7 水冷壁固定标高 ±2
挂钩
错位 ±3
8
8 联箱间中心线垂直距离 ±3
8 过热器系统
过热器安装前，应对其蛇形管进行仔细地检查，不得有变形、碰撞、裂纹、压扁、
重皮等缺陷,如发现问题及时处理.对15CrMo 材质的蛇形管应逐排做光谱分析，在挂
管焊接前应进行校管工作，管端接口处在10-—15mm 范围内,先用磨头将管头打出金属
光泽,再用丙酮清洗，并用白布擦干净，在此之前要逐根进行通球检查,做好通球记录.
过热器安装组焊时先安基准管，并以基准管为准拉上控制线。组对焊口时，不得
强行对口,错口偏差不得超过壁厚的10%。
过热器吊挂就位后的校正是通过调整吊杆，要注意受热面与相邻部件的膨胀间隙，特别
是过热器下部与斜底要留足够的膨胀间隙。
过热器安装允许偏差 表 8
序 号 检 查 项 目 允 许 偏 差（mm)
1 蛇形管自由端 ±10
2 管排不平整度 ≯20
3 管排间距 ±5
4 边缘管与炉墙间隙 符合图纸要求
9 省煤器安装
安装前应按图纸检查排管的数量、质量、位置及相关尺寸,如有弯曲现象应进行调
整，调直时应将排管放在2——3 根道木上进行，调直工具用木锤或铜锤，不得使用铁锤
敲打，如发现裂纹、撞伤、压扁等缺陷，须及时处理，并做好详细记录。
省煤器安装前先用0。6MPa 的压缩空气吹扫内部,然后逐排做通球检查，并做好详
细记录,因省煤器在制造厂是单组合件进入现场，安装时按照图纸，在钢结构上放线，
经检查无误后，采用吊车逐件吊装就位，安装时先安装基准排管挂线找正尺寸符合图纸
要求，从左至右逐排安装完毕,安装时须将各部件的防磨装置及时安装焊接上，合金钢
部件焊接应采用合金钢焊条。
省煤器吊装就位找正后应符合下表要求。
省煤器组合安装允许偏差 表 9
序号 检 查 项 目 允许偏差（mm）
1 组件宽度 ±5
2 组件对角线 10
3 联箱中心距蛇形管弯头端长度 ±10
4 组件边管不垂直度 ±5
5 边缘管与炉墙间隙 符合图纸要求
6 组件长度偏差 ±10
7 支撑梁标高偏差 ±5
8 支撑梁水平度偏差 2
9 集箱标高偏差 ±5
10 集箱水平度偏差 3
10 锅炉受热面及本体管道的焊接
10。1 主要焊接工程量（见表10）
名 称 材 质 规 格 焊口数量
前水冷壁 20G φ60×5 399
后水冷壁 20G φ60×5 355
左侧水冷壁 20G φ60×5 136
9
右侧水冷壁 20G φ60×5 136
布风水冷壁 20G φ60×5 57
20G φ325×16 10
20G 下降管 φ133×6 16
20G φ108×6 16
20G φ133×6 48
顶部接管 20G φ108×4。5 20
20G φ83×4.5 8
顶棚管及包墙管 20G φ51×5 275
省煤器 20G φ32×4 250
15GrMoG φ32×4 336
低温过热器
20G φ32×4 224
高温过热器 12Gr1MoVG φ32×4 224
吊挂管 15GrMoG φ42×5 168
给水管 20G φ76×6 14
10.2 焊接要求
A。参加施焊的焊工应按电力工业部DLJ61—81《焊工技术考核规程》和劳动人事部颁发的
《锅炉压力容器焊工考试规则》的规定进行考试,并只能施焊合格项目的焊接工作。
B.焊工必须按照依据工艺评定制定的焊接工艺卡进行施焊.
C。焊接设备应装有电压、电流表，并经鉴定合格。
D。对受热面管子焊接前应绘制焊缝排版图，对焊缝进行编号，并填写焊接记录。对透视
焊缝应在焊缝排版图上标出其位置.焊缝符号如下:
＊ **--**＊——R1
返修次数
焊工代号
焊缝编号
区域代号
10。3 焊接准备
A。坡口的加工采用机械法为宜，如采用热加工应去除淬硬层和表面氧化物，并打磨平整。
B。坡口的加工尺寸按图纸规定，对接口的端面应与管子中心垂直,其偏斜度不大于管径
的1％，且不大于2mm。
C.焊口组对完应做到内壁齐平,其错边量不应超过壁厚的10%，且不大于1mm。
10。3 焊接工艺
A.焊口组对时,点固焊的焊接工艺和焊接材料应与正式的焊接相同,引弧应在坡口内进
行，当环境温度低于0℃时，应适当预热。每道焊口应连续施焊完。
B。焊接方法
碳钢： 氩弧焊
铬钼钢： 氩弧焊
C。焊接材料选用
焊接材料应有制造厂的质量证明书方可使用。无证的应进行材料复验，合格后方可使用.
碳钢： TGS-50
铬钼钢:TIG—R30
10
D.焊接参数的选用
焊接参数根据焊接工艺卡选用
碳钢：见工艺卡C06
铬钼钢：见工艺卡R08
E。焊接检验
外观检查
受热面焊缝焊完后应进行外观检查,焊缝外观尺寸应符合设计要求，焊缝高度不
低于母材表面，焊缝与母材应圆滑过渡，焊缝及其热影响区表面应无裂纹、未熔合、夹
渣、弧坑和气孔，焊缝咬边深度≤0.5mm,两侧咬边总长度不超过焊缝全长的10%，且不
大于40mm,管子因焊接引起的弯折度不大于1mm，检查完应填写外观检查记录。
②无损探伤检查
受热面管子对接焊缝的无损检查数量为：25%
合金钢焊缝焊后进行≥10％的光谱检查，对接焊缝的射线探伤按GB3323—87《钢熔化焊对
接接头射线照相和质量分级》的规定进行，射线照相的质量要求不低于AB，焊缝质量Ⅱ
级合格，如发现有不合格的焊口，应做双倍数目的检查，仍不合格,应对焊工焊接的全
部对接接头做探伤检查。焊缝同一位置的返修次数不应超过三次.
③有损探伤检查
在焊接锅炉受热面管子的同时，应焊接模拟检查试件，用以检查焊接接头的机械
性能,试件数量为每种规格管子焊口的0。5％做拉力、面、背弯、金相试验。（但不少于
一套）
检查试件应由锅炉施焊焊工焊接，试件材料、焊接材料、焊接工艺应与正式焊接相同。
11. 阀门及附件的安装
锅炉连接管及管道均在大件安装完毕后进行，其中包括下降管、汽水引出管、省
煤器连接管、过热器连接管以及锅炉本体范围内的管道。
阀门及附件安装前,应根据图纸，按规格、种类清点数量和进行外观质量检查，
并做好清点、检查（外观）记录。各类阀门及附件的合格证、说明书必须认真妥善保管，
以备交工用,阀门的外观检查，主要检查其是否完整无缺，阀体是否有破裂等现象，并
按规格,型号分类堆放整齐，以免施工中用错;阀门清洗、检查解体,主要是检查其阀
盖、阀座、阀芯等是否有损坏现象，如有不合格或损坏的应及时检修或更换。高压阀门
的解体、清洗一般应在室内进行，如室内没有条件，需在室外进行时，要注意防尘、防
雨，阀门在解体前，应将内部脏物清理干净，解体后应进行以下工作：
（1）检查阀座与阀体接触面是否牢固，有无松动脱落现象。
（2)检查阀芯与阀座的接触面是否吻合，接触面有无缺陷。
（3）检查阀杆与阀芯的联接是否灵活可靠。
(4)检查阀杆有无弯曲,阀杆与填料压盖相互配合是否过松、过紧，阀杆上的螺纹有
无断丝现象。
（5）检查阀盖、法兰的接触面是否吻合。
阀门经过解体，检查、清洗组装后，应逐个进行1。25 倍工作压力的严密性试验.
注水前应将阀芯处的油脂清理干净，水质要清洁干净，水压试验合格后将阀体内部的积
水放净、擦干，用纸将两端封死,然后按规格、型号堆放整齐,闸阀与截止阀复装后，
应查明阀芯处于开启位置，方可拧紧压盖螺栓。一般用途的阀门不作解体检查，可按上
述规定进行清洗、检修、试压，如有不合格者,应做研磨，阀门检修组装后应符合下列
质量要求。
（1）强度及严密性试验合格。
(2）组装正确，运动灵活，开关的指示器正确，并无卡死现象.
(3）填料的规格符合要求,填料的接口处必须切成斜口，每层的接口处应错开，填料
11
压紧后应密封良好,阀杆应转动灵活。
（4）阀盖紧固后，不能有倾斜现象或阀杆不得卡死。
（5)安全阀的清洗、检修、试压等工作，如制造厂无特殊规定者，
