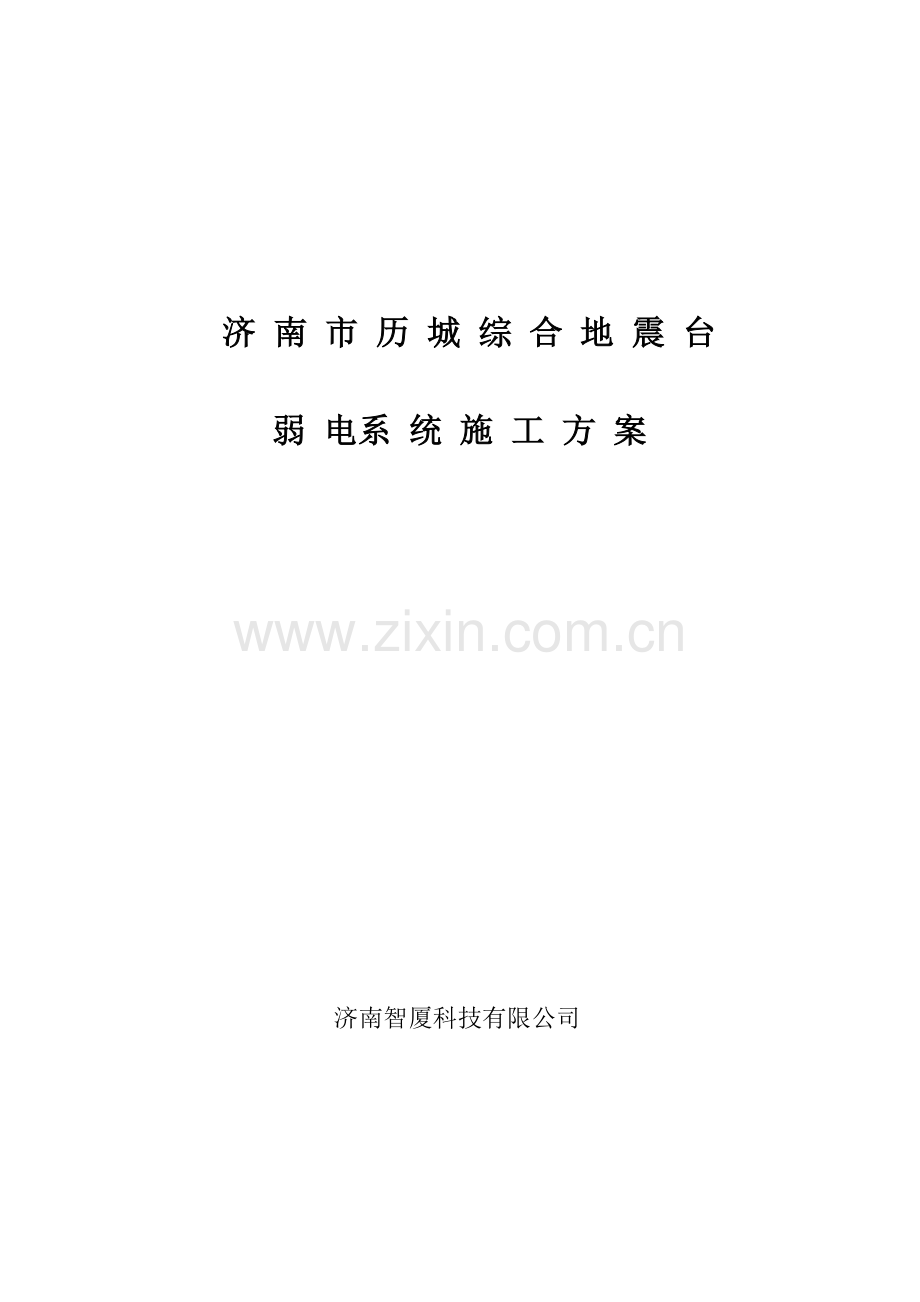

济 南 市 历 城 综 合 地 震 台

弱 电系 统 施 工 方 案

济南智厦科技有限公司

弱 电 系 统 施 工 方 案
综合布线系统部分
依据设计院的设计图纸及工程的实际情况，对综合布线系统做出切实可行的施工方案。
各层的信息点分布及数量见下表
楼层
WDX1
WDX2
WDX3
WDX4
RDX
WDX
1
数据/语音
3/3

数据/语音3/3

2

数据/语音
48/48

数据/语音11/12
3

数据/语音
42/42

4

数据/语音22/22

合计
数据/语音 129/130点

各层的桥架、管、线缆数量见下表。
楼层
规格
1
2
3
4
竖井
合计
备注
200×100

80
55
45
18
198
弱电桥架
300×100

10

10
弱电桥架
1061004CSL
170
4080
2390
2870
750
10260
康普超五类线缆
JDG金属穿线管
68
506
240
106

920
DN25
1、楼层弱电箱位置的确定
根据设计院的设计，每层设一个弱电箱。从图纸上我们可以测量出，所有数据信息端口距离楼层配线箱的距离均少于95米，符合综合布线的规范要求。
2、配线柜安装
根据原设计方案要求,楼层配线柜采用壁挂式安装，距地面1.5米。各自独立，每层各设语音和数据配线箱一个。
数据配线柜内，Patch-Panel配线架（24口）放置2个，占4 U的空间，考虑到交换设备（4-8U）、光纤接续箱（1-3U）的安装空间和散热空间，数据配线柜应有12U空间高度。
语音配线柜内，为了方便与数据箱配套及相互转换，也采用Patch-Panel配线架（24口），放置2个。
3、工作区信息面板安装
工作区内根据信息点的类型选择选择面板和模块。电缆自面板穿JDG金属穿线管至桥架，再经由桥架汇聚至相应的楼层配线箱。
有些信息点的安装暗盒是语音数据和并在一起的，可以在一条线管内敷设两条五类线缆，采用双口信息面板。这样安装，完全符合综合布线规范要求。
面板及模块采用德力西双孔信息面板
4、水平布线
自信息点至水平桥架内为水平布线。线管两端应加装护口帽，暗盒内预留20厘米线缆。线缆应保持自然平伸状态，禁止线缆处于拉伸状态。
5、垂直布线
楼层配线箱至机房为垂直布线。桥架内线缆应使用尼龙扎带捆扎，捆扎距离小于1米，每扎线缆不多于24条。水平桥架内线缆应适当固定，并保持自然平伸状态，禁止线缆处于拉伸状态。垂直桥架内线缆应作悬挂处理，悬挂间距小于2米。垂直桥架内线扎应作楼层标记。
6、外网语音、数据接入
电信语音接入时，线路自建筑物外引入原设计方案中的设备间，沿垂直桥架上行至各层语音配线箱内。数据接入时，各楼层配线箱内应使用有源交换设备。
7、线路标记与布线文档
线路标记采用碳素笔书写美纹纸，外贴透明胶带。暗盒内线缆标记距离信息模块5厘米。配线柜内线缆标记距离配线架10厘米。垂直线缆线扎标记距各楼层地面1.5米。
布线文档包括：综合布线系统图、信息点位置平面图、信息点位置与标记符号对应表、配线架卡接记录、信息点位置与配线架卡接位置对应表、配线架和交换设备跳线连接空表。

电视监控部分
一、监控点的选择
根据现场情况及济南地震局监测技术中心的各项具体要求。我们拟按照以下方案设立监控点：
室内：一层门厅 1个 会商室内 1个、会商室门外 1个；
二层走廊1个、机房1个； 三层走廊1个；四层走廊1个；应急公寓走廊1个；
室外：大门1个；大院的西、南、北面围墙附近各1个；
二、设备选择及功能说明
1、监控部分
室外摄像机选用杭州海康DS-2CC132P-IR3红外彩色摄像机
室内杭州海康DS-2CC502P-IR3红外彩色半球摄像机
2、传输部分：
视频信号：采用SYV75-5的同轴电缆、双绞线或光纤进行传输。
控制信号：采用RVVSP2×1.0线。
电源：采用RVV2×1.0线。
3、 监控值班室
监控值班室是对各监控区进行监控管理的核心所在。完成对各路图像的控制、管理、
显示、录像等工作。
根据实际需要，选用多功能的杭州海康数字录像机系统。通常为了节约硬盘资源，增加有效录像时间，数字硬盘录像系统有多种录像方式—手动录像、动态监测录像、定时录像、报警联动录像，每种方式都有录像时间段的选择。多种方式混合使用既保证了有效信息的录制，又减轻了硬盘负担，增加总录像时间。我们选用了16路硬盘录像机，为管理带来了方便。
图像的显示采用韩国三星21寸液晶显示器，其特点是图像稳定，图像分辨率高，有着优秀的图像显示效果
4、系统功能
1、监控：全天候、全方位，可适应各种恶劣的气候条件，如风、霜、雨、雪等。
2、显示：系统以手动控制或编程控制实现显示器对各摄像机图像的切换显示，对回放录像的显示。
3、设备控制功能：可完成对云台摄像机控制，包括：云台转向控制、摄像机镜头焦距的远近控制、光圈大小控制、焦距控制等；可完成对各路图像的切换显示控制；完成对各路图像的灵活录制功能。
4、扩展功能：使用相关软件，微机管理，还可通过宽带网络实现远程控制及图像传输。
三、系统主要设备性能及参数
1、红外防水彩色摄像机DS-2CC132P-IR3
主要特点
低照度自动转换； 最低照度达0.1Lux/F1.2
背光补偿功能； 自动白平衡功能；
高色彩还原度； 自动电子快门；
高信噪比； 自动电子增益；
采用先进的双环玻璃设计； 符合美国IP66级
▲ PAL制式，2：1隔行扫描 ▲ 高灵敏度，最低照度公为0.1Lux(F1.2)
▲ 1/4″SONY芯片，480/600线； ▲ 50db的信噪比
▲ 47万像数 ▲ DC12V电源
2、红外彩色半球摄像机DS-2CC502P-IR3
主要特点：
低照度自动转换； 最低照度达0.1Lux/F1.2
背光补偿功能； 自动白平衡功能；
高色彩还原度； 自动电子快门；
高信噪比； 自动电子增益；
采用先进的双环玻璃设计； 符合美国IP66级
· 球型尺寸：￠119X82.5 ·  50db的信噪比
·  像素500X512 ·  内同步
·  高灵敏度，最低照度公为0.1Lux(F1.2) · 自动白平衡
·  高感光性能 ·  电源：DC12V
3、数字硬盘录像系统
产品技术参数
实时监视图像分辨率：PAL：704*576（D1）；NTSC：704*480（D1）。
回放分辨率：PAL： 176*144（QCIF），352*288（CIF）；
            NTSC：176*120（QCIF），352*240（CIF）。
视频输入：4/9/16路（NTSC，PAL制式自动识别），BNC（电平：1.0Vp-p，阻抗：75Ω）。
视频输出（本地预览，主口）：1路（NTSC，PAL可选），BNC（电平：1.0Vp-p，阻抗：75Ω）。
视频输出（环通输出）：4/9/16路，BNC（电平：1.0Vp-p，阻抗：75Ω）。
视频矩阵输出（副口）：16×4（DS-8016HS），BNC（电平：1.0Vp-p，阻抗：75Ω）。
视频帧率：PAL：1/16—25帧/秒可调；NTSC：1/16—30帧/秒可调。
码流类型：视频流。
视频压缩输出码率：16K～2M可调，也可自定义（单位：bps）。
通讯接口：1个RJ45 10M/100M自适应以太网口，1个RS232口，1个RS485口。
键盘接口：1个（DS-8009HS、DS-8016HS）。
级联接口：1个（DS-8009HS、DS-8016HS）。
硬盘IDE接口：DS-8004HS：2个IDE接口，支持4个IDE硬盘；
             DS-8009HS与DS-8016HS：4个IDE接口，支持8个IDE硬盘；
             支持的每个硬盘容量达2000GB。
4、韩国SAMSUNG显示器
图像稳定，图像分辨率高，有着优秀的图像显示效果

施 工 组 织 管 理
1、 工程质量的保证
由弱电工程的特点可知，影响工程质量的因素比较复杂，绝对不单纯是施工问题。我公司综合分析认可，其原因可大致归纳为施工和非施工因素两大类。
影响质量的非施工因素主要表现在违背施工程序，针对这点，我公司有一套严格的管理措施，并针对该工程编制了如下的施工程序：
影响质量的施工因素主要表现在以下几点：
（1）所采用的设备、材料质量不良。
（2）人的因素（操作人员和管理人员缺乏基本的施工理论知识）。
（3）管理问题
工程质量问题有纯技术问题造成的，但通过一些分析得知绝大多数事故的发生，不单纯是技术问题，而是还有技术管理问题和施工组织管理问题。具体表现为下列几方面：
工地上缺乏熟练的、称职的施工技术人员、管理人员，而且技术人员更换频繁。
没有建立各级技术责任制，技术工作没有实行统一领导和分机管理。
图纸不经会审，仓促施工。
技术交底不认真或交底不清。
施工顺序错误。
未经设计同意，乱改设计。
不按有关的施工及验收规范施工。
不按有关的操作规程施工。
没有按规定对进场材料和设备进行检查验收。
在整个施工过程中，缺乏操作、试验和测量等方面的监督或监督不严。
各小组施工队之间配合协作不好。
没有认真进行中间交接的质量检查验收工作。
2、 技术措施及方法
合同签定后，马上组织工程所需材料的订购和计算施工中所需的辅助材料的数量，并编制购买计划和及时购买，以保证能跟上施工进度。在工地仓库应有专人负责材料的发放。
从第一道工序开始到竣工的全过程，对每道工序停止检查点提出具体的技术措施、施工程序、检验方法和记录要求。对工序实行由班组“自检”、施工员“复检”、和质量员“终检”的三检制度。上道工序检验不合格，不准转到下工序。
工程出现一般不合格，将由施工员或质检员监督班组进行返工，直到从新检验合格为止。严格防止一般事故重复发生，严格防止一般质量事故通病的重复出现。
本工程施工进度计划是用图表的形式表明本工程从施工前准备到开始施工，直至工程全部竣工，包括整个公司智能化管理系统全部的施工内容，其各个施工过程在时间上和空间上的安排和相互间的、与其他专业的搭配和配合的关系。
3、 施工人员组织

项目经理

保管员
材料员
质检员
施
工
员
技术员

施工班组

工程管理组指定1人负责内外文件的签发、接收工作，以及工程资料文件等的管理。
所有文件的签发，必须经过严格的审核后才能签发，即填表人—项目专业工程师—项目总工程师。
档案管理人员在接收到外来文件后，必须经过项目经理过目，项目总工程师审批后方可发给有关人员执行。
所有签发、接收的文件、工程资料，其原件必须归档案室统一管理，以便查询。
工程资料的填写应与工程进度同步进行，并按表格规定，由各专业工程师会同有关人员会签后，并档案室存档。
4、工程管理组职能：
层层落实，实行各级（特别是项目经理班子）质量责任制，建立在公司总工程师指导下，以项目工程师为首的，具有实效的项目工程质量的保证体系。
项目工程师组织各专业工长作为开工前技术准备，专业工长按本组织设计及施工图纸，规范要求和工程具体情况，编制分项分部施工步骤，向班组专业人员进行任务交底。
树立质量第一，信誉至上的意识，认真贯彻工程质量法规的执行，把好质量关，争取达到一次测通，一次交验。
加强现场施工质量检查，配备专业检查人员。
加强材料和设备的质量检查工作，坚持不合格品不施工的原则。
隐藏工程部分要经有关部门的验收，并做好原始记录。
未经批准，不准在永久性墙面、地面或吊顶打洞开孔。
施工所使用的计量工具，必须是经过国家认可的仪器仪表。
建立奖罚制度，对优质工程进行奖励，对造成质量问题者要进行处罚。
5、 施工机具
我公司是从事弱电系统工程多年的公司，各种施工机具、设备齐全，可完全满足弱电工程的要求。
6、 安全措施和文明施工
施工过程中要注意安全，遵守各项安全操作规程，施工中对电缆电线的连接、接地及各项通电实验都应一丝不苟，严格安装施工图、施工规范和产品说明的规定进行，确保产品的安全及运行安全。其中施工中我们做如下安排：
A） 设专职安全员，进行安全管理。
B） 凡施工人员进入现场必须认真执行安全规章制度及操作规程，牢固树立“安全第一，预防为主”的思想。
C） 施工人员进入现场必须带好安全帽，高空作业必须系好安全带。
D） 使用脚手架搭设跳板时要捆绑牢固，防滑、防摔、防止跳头板，在作业时，输送材料工具等物品严禁抛掷，以免伤人。
E） 使用人字梯、单人梯，倾斜度为60度，作业时必须2人以上方可施工。
F） 使用电锤等电器机具时，认真检查是否绝缘良好，操作人员必须穿好绝缘鞋方可施工。
G） 现使用电、气焊必须隔离易燃物品，以免发生火灾。
H） 工地严禁吸烟，班前不得喝酒，现场严禁嬉戏打闹。
I） 特殊工种操作人员，必须有市级劳动局办法的特殊工种上岗证，方可持证上岗。
J） 施工现场必须做到“完工、料净、场地清”。

济南智厦科技有限公司
2009-3-31
