施工方案饰面涂料渝康.doc

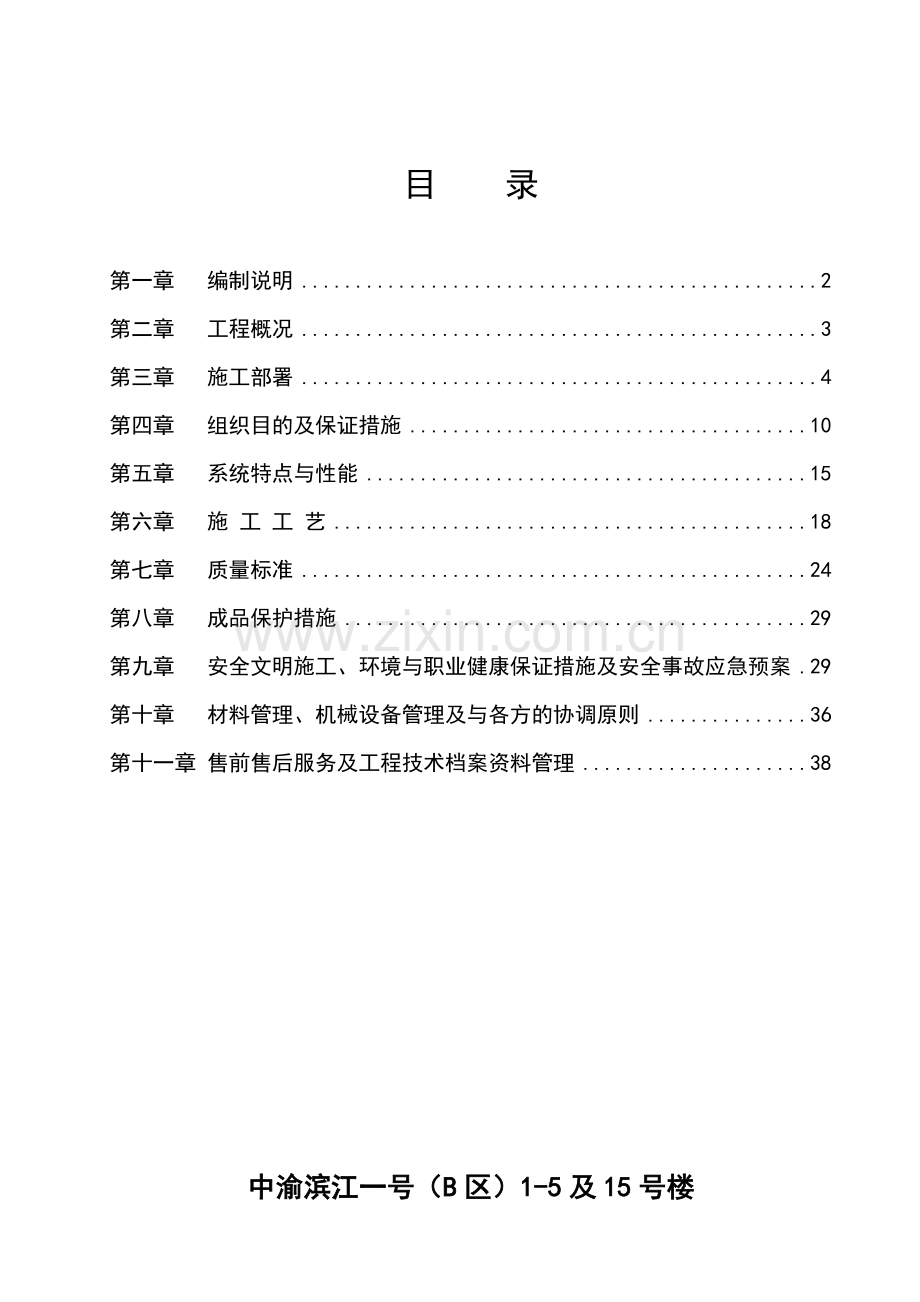

目 录第一章 编制说明2第二章 工程概况3第三章 施工部署4第四章 组织目的及保证措施10第五章 系统特点与性能15第六章 施 工 工 艺18第七章 质量标准24第八章 成品保护措施29第九章 安全文明施工、环境与职业健康保证措施及安全事故应急预案29第十章 材料管理、机械设备管理及与各方的协调原则36第十一章 售前售后服务及工程技术档案资料管理38中渝滨江一号（B区）1-5及15号楼外墙外保温工程施工方案第一章 编制说明一、编制依据1、根据中华人民共和国建筑法、建筑工程施工安全生产管理条例及重庆市关于墙体节能有关规定。2、本工程外墙外保温工程设计图纸及相关设计文献；3、民用建筑节能设计标准（JGJ26-1995）4、民用建筑热工设计规范（GB50176-1993）5、夏热冬冷地区居住建筑节能设计标准（JGJ134-2023）6、重庆市居住建筑节能设计标准（DB50/5024-2023）7、外墙外保温施工技术规程（JGJ144-2023）8、胶粉聚苯颗粒保温隔热系统（Q/WAJ012023）9、胶粉聚苯颗粒外墙外保温系统（JG158-2023）10、外墙外保温工程技术规范（JGJ144-2023、J408-2023）11、重庆外墙保温隔热建筑构造图集（DJBT-013，04J006图集）12、外墙保温隔热建筑构造图集（三）（DJBT-031，07J05）13、建筑节能工程施工质量验收规范（GB50411-2023）14、建筑工程施工质量验收统一标准（GB50300-2023）15、建筑装饰装修工程质量验收规范（GB50210-2023）16、建筑结构通用图集(节能50)（02J121-1）17、建筑施工高处作业安全技术规范（JGJ80）18、外墙无机建筑涂料（JG/T 25）二、编制说明及内容1、本施工方案按照中渝滨江一号（B区）工程设计施工图及协议文献、技术文献、设计更改文献，现场和周边的实际踏勘及调查后进行编制，在人员、机械、材料调配、质量规定、进度安排等方面均统一部署，保证优质、高速地完毕本工程。2、根据本工程的特点、功能规定，本着对业主资金合理运用，对工程质量的高度责任感，我们的编制原则是“经济、合理、优质、高效”。3、本施工方案的编制，受到了我公司的高度重视和大力支持，公司专门成立方案编制小组，采用“对比优化、博采众长”的编制思绪，以使本方案重点突出，有较强针对性和可操作性。第二章 工程概况1、工程名称：中渝滨江一号（B区）外墙外保温系统工程，涉及1-5及15号楼共计6栋。2、建设单位：中渝物业发展有限公司3、总包施工单位：重庆渝康建设（集团）有限公司4、分包单位：重庆中岩保温工程有限公司5、工程地址：万州区江南新区南滨大道6、工程量：该项目共计6栋楼的保温面积约为2.3万（重要为面砖饰面，涂料饰面部分面积较少）7、建筑高度：均为多层8、保温层类型及保温层厚度：1、2、3号楼均为20厚胶粉聚苯颗粒外墙外保温系统；4、5号楼为20厚聚氨酯泡沫塑料外墙外保温系统； 15号楼为25厚聚氨酯泡沫塑料外墙外保温系统9、胶粉聚苯颗粒保温系统构造层次：界面剂、保温层（分二遍成活）、第一层抗裂砂浆、耐碱玻璃纤维网格布(用于涂料饰面)及0.9厚镀锌钢丝网(用于石材或面砖饰面）、第二层抗裂砂浆、面层。10、聚氨酯泡沫塑料保温系统构造层次：聚氨酯泡沫塑料保温层、界面剂、胶粉聚苯颗粒找平层、第一层抗裂砂浆、耐碱玻璃纤维网格布(用于涂料饰面)及0.9厚镀锌钢丝网(用于石材或面砖饰面）、第二层抗裂砂浆、面层。11、外墙装饰工艺：涂料及面砖饰面胶粉聚苯颗粒与聚氨酯泡沫塑料外墙外保温系统。第三章 施工部署一、施工组织机构1、施工组织机构的建立本工程选择优秀项目经理担任现场负责人，发挥公司技术领先、质量优良的传统，保证打个美丽仗。同时向业主郑重承诺：针对该工程项目，实行项目经理责任制，现场负责人将对质量、工期、安全、成本及文明施工全面负责。各施工队在现场负责的指导下做到有计划的组织施工，保证本工程质量、工期、安全等方面达成目的规定。具体该项目的组织机构框图如下图：2、施工组织机构的启动与高效运作 （1）根据本工程的情况及特点，有针对性的组建项目班子，并且人选一旦通过甲、乙双方确认，全班人马将处在启动状态，未进场之前，根据设计规定积极为本工程做好开工前的准备工作（材料、机械、技术等准备工作与策划工作），并且以无条件满足本工程需要为前提，未经甲方批准不半途变换组 织 机 构 框 图总经理：文禄忠工程部经理：李杰技术负责：罗轩材料员：杨梅安全员：贺湘莉技术员：吴黎明质检员：徐芳现场负责人：毛雪峰、罗平施工一队施工二队人选。（2）根据项目的工作实际，具体明确每个项目管理人员的责、权、利，使全体管理人员有条不紊、忙而有绪地开展工作，从而较大幅度地提高项目经理部的工作效率，有效促进整体管理实力的强化，使项目经理部管理体系有更多的精力和时间来分析运筹各种复杂的管理局面，做到项目整体下活一盘棋，充足发挥每个棋子的作用，并且决策有的放矢，成竹在胸，不打无把握之仗。（3）以已制定的各项管理制度来指导、督促、规范每个管理人员的工作质量、效率。变“人管理人”、“人盯人”为“制度管理人”，做到项目管理“有章可循、执法必严、违章必纠”，这样形成赏罚分明的先进管理模式。（4）在劳动力调配上，由项目经理部会同公司劳动力调配部门，组织优秀施工班组，具有丰富实践经验和施工技术水平的操作人员。（5）特别值得一提的是：我公司项目管理虽看重经济效益，但更看重社会效益，将项目职业道德作为专项考核制度，并在项目管理中大力提倡和推广，收到了良好的效果和较多老客户和新任务的回报。（6）具体做法是：把项目施工职业道德的具体含义，标准分解贯彻到项目每个管理人员和操作人头上并与他们的收入挂勾，形成了自觉抵制施工质量和材料质量上的以次充好、偷工减料、弄虚作假等不良行为的公司文化，施工质量做到建设单位工地代表与监理是否在场都一个样，让业主和用户放心享受精品外墙外保温工程的高品质使用价值。有口皆碑的质量，为我公司在重庆的发展赢得一个又一个的新老朋友，而优秀的管理和真诚的服务又为我公司知名度的提高起到了锦上添花的作用。3、施工组织机构高效运作保障措施（1）组织强有力的项目班子，选派思想好、业务精、能力强、善合作、服务好的管理人员进入项目管理班子。（2）建立健全现场负责人、内业、材料、机械、劳资等岗位责任制，由工程领导小组定期对各专业进行考核。（3）强化激励与约束机制，制定业绩评选制度，对两个施工队进行定期评选，奖罚分明，定期组织项目经理部管理人员会议，检查工作质量。（4）建立工程领导小组现场办公制，每星期召开一次现场办公会，重点解决项目的质量、进度等难题，以保证质量为前提，带动项目各项工作的高效运转。（5）天天下午召开由现场负责人主持的班后碰头会，对次日的工作进行协调安排。（6）每周一由质检、安全、劳动力等部门、项目部重要管理人员参与的例会，重点解决质量、进度、施工技术等难点。明确各项问题的解决办法及时间，并形成会议纪要。（7）实行劳动用工管理，选派组织能力强、技术水平高，能打硬仗的作业队伍，发扬连续作战的精神，保证工期的准时和提前完毕。二、流水段的划分根据本项目均为满外脚手架施工的实际情况，本方案考虑每栋楼为1个施工段，每个施工段又按四个面中每一个面为一个流水作业面组织流水施工，也即每栋楼为4个流水段。三、施工准备1、技术准备（1）通过学习图纸，熟悉图纸内容，了解设计规定和施工达成的标准，明确工艺流程，掌握和了解设计图纸细节。由建设单位、设计单位、外保温施工单位共同进行图纸会审，彻底将施工图纸所存在的问题消除在施工之前。（2）工程进场施工前，项目经理组织项目部管理人员、施工班组长认真熟悉有关的技术文献，结合施工现场实际情况，编制切实可行的施工方案、作业指导书，做好技术交底工作，施工方案报批工作。2、现场准备根据施工现场场地实际情况，合理布置材料堆放区，分区码放。做好施工班组的临时设施、临电、临水安排工作，合理布置配电箱、电缆、输水管道。3、物质准备及劳动力准备（1）物质准备施工方案是统筹规划该工程进行施工准备和正常施工的全面性技术经济文献，同时也是编制施工图预算以保证施工顺利进行的先行技术文献之一，应根据施工方案，作好施工前的预算，并根据预算做好各种材料、半成品加工计划，保证原材料及半成品等准时进场待用。（2）劳动力准备劳动力组织外墙保温施工队伍必须选择业绩好、高素质的专业性施工队伍，并根据工程量及工期规定，合理的组织施工所需用的人员数量，既要保证工程的施工工期，又不导致人员的浪费。根据本工程的特点其每个作业队劳动力组织如下表： 劳动力计划表工 种外墙保温技术工电工机械维修工杂 工人 数3011124、其每个作业队重要施工机具、工具准备如下表:5、施工前对基层的验收准备好的结构基层质量，才会有好的保温施工质量，若基层施工但是关，将施工机具、工具计划表机具、工具卧式搅拌机现场发泡喷涂机（美国进口高压无气）电锤大功率空压机专用喷枪水平尺2m靠尺抹子灰铲数量3台1台5把1台2把10303012直接影响保温的施工质量，因此基层验收是保温优质施工的有力保障。如在保温施工前，不做好基层的验收检查，交竣时易出现扯皮现象，责任难以划分，影响效果，进而影响整个工程的验收，给工程带来损失。因此必须加强对基层验收准备，是保证保温工程顺利施工的前提，应严格对基层以下几项的检查验收。（1）施工前的基层验收检查：结构工程所有完毕，经有关部门验收达成合格标准。对已完毕的墙面做分项的验收检查:墙体：表面光滑洁净、接槎平整、线脚顺直清楚，含水率10%，PH10Mpa压力条件下均匀混合喷出（可随外界环境变化调整比例）。组合聚醚配制：聚醚多元醇，匀泡剂，改性剂，发泡剂，胺催化剂，抗老化剂，阻燃剂，碱催化剂（在现场按比例加配）抗裂抹面砂浆浆料：水4：1（2）各种半成品料的配制要点如下：ZY界面砂浆的配制：界面砂浆干粉边搅拌边缓缓加入水至施工所规定的稀稠度，充足搅拌均匀。应在2小时内用完。ZY胶粉聚苯颗粒保温浆料的配制：先将30-35kg水倒入砂浆搅拌机内，然后倒入一袋25kg 胶粉搅拌23分钟后，再倒入一袋200L聚苯颗粒继续搅拌3分钟，可按施工稠度适当调整加水量，搅拌均匀，静置分钟，再搅拌分钟，即可使用，在2小时内用完。ZY抗裂砂浆的配制：抗裂砂浆干粉边搅拌边缓缓加入水至施工所规定的稀稠度，机械搅拌35分钟。应在1小时内用完。2、作业条件：外墙墙体工程平整度达成规定，外门窗安装完毕，经质量安全检查验收合格。进场进行基层验收，如出现以下情况之一的由总包单位负责解决：基层墙体表面不得有油污、脱模剂、浮尘等污染物，墙面不平整处需用角磨机打磨，松动或风化的部分需用水泥砂浆填实后找平。基层墙面若太干燥，保温施工时应适当洒水润湿。外墙面上的雨水管件，预埋件设备穿墙管道应提前安装完毕，并留出外保温层的厚度。施工用外架应经安全检查合格。门窗边框与墙体连接，应预留出外保温层厚度、做好门窗表面保护。施工现场环境温度和基层墙体表面温度不能低于5，风力不于5级，冬季施工时应采用冬施的保护措施。雨天施工时，应采用有效措施，防止雨水冲刷墙面。夏季施工时，应避免阳光直射，必要时，可在施工脚手架上搭设防晒布遮挡施工墙。冬季施工时应采用冬季施工的保护措施。四、外墙保温施工要点1、基层墙面解决，墙面应清理干净，无油渍、浮尘等。旧墙面松动、风化部分应剔除干净，表面凸起部分10 mm 应铲平。2、对于墙面不同界面层加订300mm宽钢丝网，每边搭接150mm，钢丝网必须铺订平整后才干进行下一道工序的施工。 3、基层上应满涂界面砂浆，在刷满界面砂浆后应及时抹保温砂浆层（应控制在1天内）。4、吊垂、套方找规矩，弹厚度控制线，拉垂直、水平、通线、套方作口，按设计厚度用ZY胶粉聚苯颗粒保温浆料作标准厚度冲筋。施工时应采用保温浆料及同种材料作充筋灰饼，以免形成热桥。5、局部抹保温浆料厚度不宜超过20mm，保温层应达成冲筋厚度并用大杠搓平，门窗、洞口、垂直平整度达成本工法质量规定。6、硬泡聚氨酯喷涂保温层施工要点：（1）水泥砂浆找平层的强度与干燥度等符合设计和施工验收规范的规定，根据历年来的施工经验拟定应在水泥砂浆找平层施工完毕后6-7天方可进行聚氨酯泡沫塑料的施工。（2）硬质聚氨酯必须严格按以上配合比计量配制，不得有误，混合应均匀，热反映应充足，输送管路不得渗漏，喷涂应连续均匀。（3）被喷涂墙体表面温度要控制在大于15，若达不到规定，会影响喷涂发泡的施工效果和泡沫与基面之间的粘结效果，故不能施工。（4）硬质聚氨酯应使用专用设备。喷涂时喷枪与施工基层间距为500-700mmm。（5）施工硬质聚氨酯时采用在密目网上封薄膜的遮挡措施。避免飞散物污染环境，施工工人应带防护口罩及防护眼镜，鞋底不得带有锋利物。（6）硬质聚氨酯层检查、测试合格后，方可进行下道工序的施工。（7）施工时现场空气相对温湿度不宜大于90%，风力不宜大于5级。严禁在雨、雪、雾气候条件下施工。如雨天对墙面产生湿润，应控制雨后约6-7天的干燥时间才干施工。7、保温层固化干燥后（用手按不动表面，一般约3d）方可进行抗裂保护层施工。8、涂料饰面抗裂保护层及耐碱网布的施工：抹面层罩面砂浆首遍2-3mm，铺压耐碱网布。耐碱网布的搭接应当大于80mm，搭接处最多为3层网布。抹面层罩面砂浆第二遍2-3mm(两遍总厚度不得小于4mm)，以耐碱网布刚好埋入抗裂砂浆中为宜。对面层进行局部找平、修整。面层砂浆切忌不断揉搓，以免形成空鼓。抗裂砂浆面层不能用水擀光。砂浆抹灰施工间歇应在自然断开处，方便后续施工的搭接，如阴阳角、挑台等部位。在连续墙面上如需停顿，面层砂浆不应完全覆盖已铺好的网格布，需与网格布、底层砂浆呈台价形坡茬，留茬间距不小于150mm，以免网格布搭接处平整度超过偏差。9、面砖饰面抗裂保护层及钢丝网的施工：（1）四角钢丝网的铺贴：铺贴四角钢丝网时，应根据结构尺寸裁剪，分段进行铺贴。四角钢丝网的长度不应超过3m。为使边角施工质量得到保证，应先将边角处的钢丝网施工前预先折成直角。在裁剪钢丝过程中，不得将网形成死折，在铺贴时形成网兜，网张开后应顺方向依次平整铺贴，网与网之间的搭接长度应大于40mm，在搭接部位用镀锌铅丝将两网绑扎，绑扎点的间距不应大于300mm，局部不平整的部位可临时做U型卡子调整直到平整为止。钢丝网不宜绑扎过死，留有一定的空隙，以使钢丝网包裹在抗裂砂浆中。（2）安装锚固件：选用塑料固定盘式锚固件。大墙面锚固件的固定密度为间距500mm，梅花状分布，在洞口、窗口侧口、女儿墙顶、阴阳角、沉降缝等部位，锚固件间距500mm，错位锚固。（3）抗裂保护层中加钢丝网的施工：在保温面层上薄抹一层抗裂砂浆，厚度为2mm左右，用杠尺搓去抹痕，规定平整，待抗裂砂浆凝固后即可铺贴四角钢丝网，然后再在其上抹一遍抗裂砂浆找平，局部钢丝网漏网部位用U型卡子卡住，并补抹抗裂砂浆。在四角钢丝网上抹抗裂砂浆应适当增长稠度，抗裂剂用量可适当调整，抹时规定上杠找平，最后可用木抹子搓平，达成设计强度时进行下道工序，但必须通过有关方面对基层的验收。10、抗裂砂浆施工要点：面层砂浆切忌不断揉搓，以免形成空鼓。抗裂砂浆面层不能用水擀光；抗裂砂浆抹灰施工间歇应在自然断开处，方便后续施工的搭接，如伸缩缝、阴阳角、挑台等部位。在连续墙面上如需停顿，面层抗裂砂浆不应完全覆盖已铺好的网格布，需与网格布（钢丝网）、底层抗裂砂浆呈台价形坡茬，留茬间距不小于150mm，以免网格布或钢丝网搭接处平整度超过偏差。11、缝的解决：外墙外保温可设立伸缩缝、装饰缝。用壁纸刀及专用工具沿色带线开出设定的凹槽，深度为810mm 。规定阳阴角方正，凹槽平整。留设伸缩缝时，分格条应在进行抹灰工序时就放入，待砂浆初凝后起出，修整缝边。缝内填塞发泡聚乙烯圆棒（条）做背衬，直径或宽度为缝宽的1.3倍，再分两次勾填建筑密封膏，深度为缝宽的5070%。12、各节点严格按图集（04J006及07J05）构造规定进行施工（注：本方案聚氨酯泡沫塑料保温系统的门窗边包边采用聚苯颗粒保温浆料保温系统进行包边）。五、外墙保温施工前对基层的规定和标准1、基层质量应符合下列规定：（1）基层应牢固，不开裂、不掉粉、不起砂、不空鼓、无剥离、无石灰爆裂点和无附着力不强的旧涂层。（2）基层应表面平整，立面垂直、阴阳角垂直、方正和无缺棱掉角，分格缝深浅一致且横平竖直。（3）基层应清洁，表面无灰尘、无浮浆、无油迹、无锈斑、无霉点、无盐类折出物和无青苔等杂物。（4）基层应干燥，涂刷溶剂型涂料时，基层含水率不得大于8；涂刷乳液型涂料时，基层含水率不得大于10。（5）基层的pH值不得大于10。2、施工前应对基层进行验收；合格后，方可进行下一道工序的施工。第七章 质量标准一、主控项目：1、涂料（面砖）饰面外保温系统的性能指标必须符合下表的规定。外保温系统性能指标项 目单 位指 标抗冲击强度J首层10,二层以上3吸水量（浸水1h）g/m21000耐磨性（500L铁砂）-无损坏耐冻融性（10次）-无开裂抗风压值-不小于工程风压设计值不透水性-防护层内侧无水渗透水蒸气透过湿流密度g/m2h0.85耐候性-合格系统抗拉强度（C型）/0.1Mpa并且破坏部位不得位于各层界面注：耐候性规定通过80次高温（70） 淋水（15）循环及20次热（50） 冷（-20）循环后无裂纹、无起鼓、无脱落，抗裂防护层与保温层拉伸强度0.1MPa,破坏界面应位于保温层2、本系统使用的所有材料品种、质量和技术性能均应满足国家有关标准、行业标准的规定，应检查出厂合格证及进行复检，其重要材料实验项目表及检查批计划表详见下表。 实验项目表序号材料或半成品名称一般实验项目1界面砂浆压剪粘结强度2胶粉料凝结时间、安定性、拉伸粘结强度、浸水拉伸粘结强度3聚苯颗粒堆集密度、粒度4胶粉聚苯颗粒浆料湿密度、干密度、导热系数、抗压强度、压剪粘结强度、5抗裂砂浆可操作性、拉伸粘结强度、浸水拉伸粘结强度、压折比6热镀锌钢丝网丝径、焊点抗拉力7耐碱网格布单位面积质量、断裂强力、耐碱强力保存率、断裂伸长率8塑料锚栓拉拉承载力检查批计划表序号材料或半成品名称检查批计划数量1界面砂浆共计6次2胶粉料共计3次3聚苯颗粒共计3次4胶粉聚苯颗粒浆料共计3次5聚氨脂泡沫塑料共计3次6抗裂砂浆共计6次7耐碱网格布共计3次8镀锌钢丝网共计6次9塑料锚栓共计6次10保温浆料同条件养护试块每楼各1组，共计6组11钻芯取样共计2组3、保温的厚度及构造做法应符合建筑节能设计规定，保温层厚度应均匀，主体部位平均厚度不允许有负偏差。4、保温的厚度及构造做法应符合建筑节能设计规定，保温层厚度应均匀，主体部位平均厚度不允许有负偏差。5、保温层与基层墙体以及各构造层之间必须粘结牢固，无脱层、空鼓、裂缝。二、一般项目： 1、表面平整、洁净、接茬平整，无明显抹纹，线脚应顺直、清楚，面层无粉化、起皮暴灰现象。2、各层阴阳角及窗户洞口四角等部位均需用耐碱网格布加强。3、分格缝宽度与深度均匀一致，平整光滑，棱角整齐顺直。4、滴水线（槽）流水坡向对的，且顺直。三、外墙保温允许偏差项目：外墙保温系统允许偏差指标项 目允 许 偏 差检 验 方 法立面垂直4用2M托线板检查表面平整4用2M靠尺及塞尺检查阴阳角垂直4用2M托线板检查阴阳角方正4用直角检测尺及塞尺检查分格条（缝）平直3拉5M小线和尺量检查立面总高度垂直度H/1000且20用经纬仪、吊线检查上下窗口左右偏移20用经纬仪、吊线检查同层窗口上、下20用经纬仪、吊线检查保温层厚度主体部位平均厚度不允许有负偏差用探针、钢尺检查四、涂料（面砖）饰面外墙保温系统质量控制程序表 系统的施工严格按以下质量控制程序表进行，严格控制每一道工序的工序质量，其涂料饰面外墙保温系统质量控制程序表如下表。涂料（面砖）饰面外墙保温系统质量控制程序表基层解决刷墙面界面砂浆配料界面砂浆吊垂直线，弹控制线做灰饼，冲筋报监理工程师检查验线不合格抹胶粉聚苯颗粒保温浆料保温层报监理工程师检查验收不合格整改抹第一遍抗裂砂浆（压入网格布、固定钢丝网）合格配制抗裂砂浆报监理工程师检查验收整改抹第二遍抗裂砂浆合格合格配制胶粉聚苯颗粒浆料报监理工程师检查验收不合格整改合格不合格配制抗裂砂浆报监理工程师检查验收整改合格不合格涂料（面砖）施工钻芯实体检测各种材料进场报验、送检合格合格第八章
