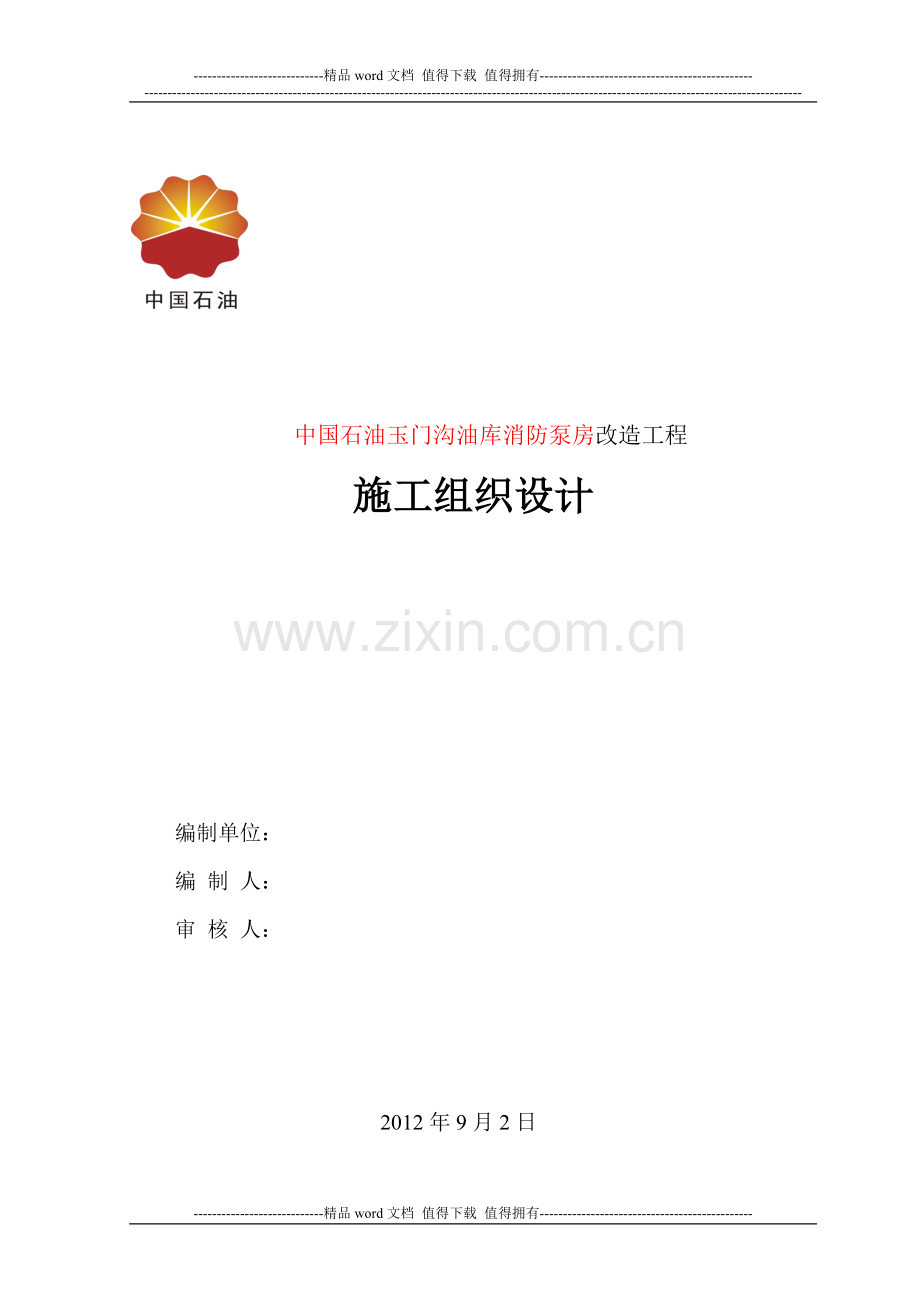

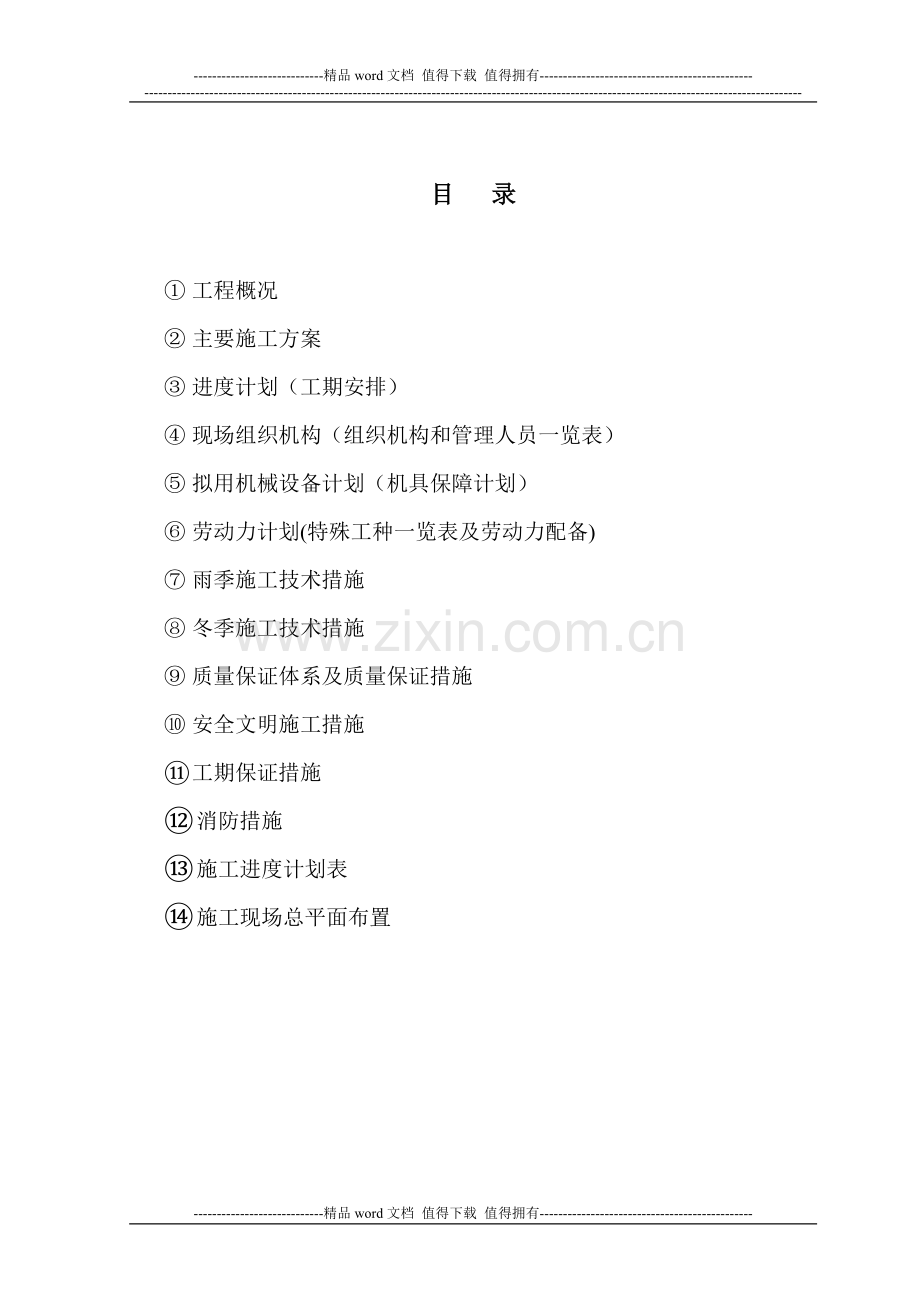

-精品word文档 值得下载 值得拥有- 中国石油玉门沟油库消防泵房改造工程 施工组织设计编制单位：编 制 人： 审 核 人： 2012年9月2日目 录 工程概况 主要施工方案 进度计划（工期安排） 现场组织机构（组织机构和管理人员一览表） 拟用机械设备计划（机具保障计划） 劳动力计划(特殊工种一览表及劳动力配备) 雨季施工技术措施 冬季施工技术措施 质量保证体系及质量保证措施 安全文明施工措施 工期保证措施 消防措施 施工进度计划表 施工现场总平面布置施 工 组 织 设 计一、工程概况：1、工程内容： 拆除原有消防泵房、拆除原有消防泵机组3套； 新建消防泵房一座； 消防泵房消防设备及管道改造； 相应电气及采暖系统改造； 其他零星工程等。 2、编制依据： (1)、建筑安装工程施工与验收规范； (2)、建筑装饰工程施工及验收规范；(3)、建筑工程施工现场管理制度；(4)、 GB/t19002-ISO9002标准及我公司质量手册、程序文件汇编、规章制度汇编；(5)、我公司关于施工现场综合管理处罚规定；(6)、我公司施工技术力量、以往施工经验及现场施工条件；(7)、工程建设文件及相关法规； (8)、油库设计与施工规范。 3、编制原则： （1）、质量第一的原则：在工程施工开始前，制定相应的质量计划和创优计划，将创优目标分解到分部分项工程，确保质量目标的可控性，在工程实施过程中严格按工艺和验收标准要求，合理安排工序操作流程，有效执行好成品保护方案，将我们双手完成的精品工程交到建设单位手中。（2）、合理性原则：坚持先地下、后地上，先主体后围护的施工顺序，合理组织人力物力资源。（3）、时间性原则：坚持以主要工序为主导、次要工序为辅的指导思想，确保工期按时完成。二、主要施工方案： 按照甲方的要求：本工程施工，必须在保证不影响油库正常运行的情况下施工。根据这个原则，我们首先要在施工前期安装一台消防泵机组。在确保油库消防泵能够正常运行的情况下，再进行泵房的拆除、重建工作。1、 在施工前，必须要先做好以下前期工作： a. 施工人员进入施工现场后，先由公司、项目部、班组进行三级安全教育、安全技术交底、安全试题考试，考试合格后方可上岗；并做好施工时的安全防护措施，责任到人、措施到位。b. 为了保护消防泵房内的所有消防设备，在消防泵房内搭设满堂钢管脚手架同时上部满铺竹胶板，保护室内消防泵机组，防止拆除屋面时砸坏机组；(脚手架满铺面积：长12m*宽9m*高3m)2、 搭设临时消防泵房的施工方案：a. 把防爆型混凝土切割机吊到消防泵房顶，沿着各房间内墙皮四周切割，切割深度60-80mm且不把房顶底部的受力筋切断，然后人工用风镐一点一点破除房顶板的混凝土块，同时随时清理垃圾，以防坠落在脚手架上部的竹胶板上；b. 用切割机把顶板底部的受力筋慢慢割断，施工时人工临时建立起防火棚，以防引起火灾；c. 租用30T轮胎式吊车先把消防泵房内的泡沫储罐吊出，安放在事先做好的马鞍墩上（消防水池旁），依次吊出各个消防泵机组；d. 紧接着按照消防泵的工艺流程安装好一组机组，消防泵机组两端重新焊接相应管线，和以前的消防管线连接完好，以备油库的消防急用。e. 同时在消防泵机组外搭设一间临时简易房，作为临时消防泵房。 3、新建消防泵房的施工方案：a. 老消防泵房内的所有机组部件全部搬运完毕后，用破碎锤破除，垃圾及时外运；b. 会同设计院、建设单位把新建消防泵房定位、放线；c. 开挖新建消防泵房基坑，会同设计院、建设单位进行验槽，审核合格后方能进行下步施工；d. 做消防泵房基础、做消防泵机组的底座基础，然后用吊车把消防泵设备吊装、就位安装；e. 用钢管搭设满堂脚手架，上满铺竹胶板，再在泵机组的外部满裹塑料薄膜，作为机组的防护措施；f. 然后砌筑内外墙、浇筑构造柱、梁、圈梁、现浇板；做地面、内外墙抹灰、安装门窗；做屋面、焊接钢楼梯等；g. 设备管道焊接、安装、试压、调试等；h. 最后做装饰、竣工验收；三、施工进度计划（工期安排）：工人进场之后60天。四、现场组织机构（组织机构和管理人员一览表）1、施工组织： 本工程将全面实行项目经理责任制和项目成本核算制，以生产要素优化配置和动态科学管理为基本特征，按照ISO9000标准对该项目进行全过程、全方位的科学管理。 本工程拟安排在加油站、油库工程施工方面经验丰富且责任心强的 项目经理，组织有工作经验、有能力、有责任心的技术员组成项目经理部，负责现场全面工作安排。本工程共分土建、工艺安装、装饰装修三个班组，四个小组。根据工期要求、现场施工情况、季节性施工特点，采用双班工作制或流水作业施工。2、主要管理人员一览表序号姓名职务职称学历年龄资格证号1项目经理工程师中专450920000209702技术负责工程师大专079059909000263施工员工程师大专41210101A000354预算员造价师大专41060102A003055安全员工程师中专41060104A003886材料员工程师中专41060105A003737质检员助工大专41060103A00174五、拟用机械设备计划（机具保障计划） 主要机具设备一览表序号设备名称型号产地来源状况1砼搅拌机JS350资产良好2砂浆搅拌机400L资产良好3钢筋切割机QT540资产良好4电焊机BX3500资产良好5套丝机资产良好6蛙式打夯机HW30资产良好7平板振动器DZ50资产良好8插入式振动棒HZ50资产良好六、 劳动力计划（特殊工种一览表及劳动力配备） 1、本工程拟安排特种技术工人一览表（见附表）： 特殊工种一览表序号工种姓名工作年限证号发证单位1电 工 安监局2电 工安监局3电焊工安监局4电焊工安监局5电焊工安监局6电焊工安监局2、其它劳动力配备：根据本工程实际情况及工期要求，集各工种共安排一个施工队，分土建、工艺安装两组（其中土建分两班），拟安排技工：瓦工25人、钢筋工8人、木工5人、焊工4人、电工2人。七、雨季施工技术措施 作好工程的雨季施工的准备及认真编好雨季施工期中的技术和安全措施是完全有需要和有必要的，作为措施的合理和有效地落实与执行，制定具体执行的方法与不定期的检查制度是实施的关键。第一节 雨季前的施工准备 一、在施工顺序安排上，应注意晴雨结合。晴天多进行室外作业，为雨天施工创造工作面，不宜在雨天施工的项目，应安排在雨季之前或之后进行。 二、做好施工现场排水防洪准备工作，加强排水设施的管理，经常疏通排水沟，防止堵塞。 三、做好施工道路的维护，保证运输畅通。 四、加强施工物资的储存和保管，防止物品淋雨浸水而变质，在库房四周应设排水沟且要保持疏通。 五、采取有效措施，做好安全施工的教育工作。雨季施工时，对各种机具、脚手架、各种电器设备等制订防倒塌、防雷击的技术组织措施，特别在大风暴雨之前，应加强检查，并有应急准备措施。同时，要做好雨季施工的安全交底工作。第二节 雨季施工的措施 一、气象方面 1、向气象部门搜集本地历年来的气象资料，根据气象资料合理安排施工生产，尽量避免在雨季进行影响工程质量的分部分项工程的施工。 2、派专人收听天气预报，尽量避免在雨天浇筑混凝土。 二、现场排水 1、根据总平面图利用自然地形确定排水方向，按规定坡度挖好排水沟，以便确保工地和一切临时设施的安全。 2、雨季中应设专人负责，随时随地及时疏浚，确保施工现场排水畅通。 三、运输道路 雨期中应指定专人负责维修路面，对路面不平或积水处应抓紧抢修或晴天时修好，以便消除隐患。 四、临时设施和设备的防护 1、施工现场的临时设施，在雨期前应整修加固完毕，保证不漏、不塌、不倒、周围不积水。 2、施工现场的机电设备(配电箱、切割机、电焊机等)应有可靠的防护措施。 3、雨季前应检查照明和动力线有无混线、漏电，埋设是否牢靠等，保证雨季中正常供料。 4、怕雨、怕潮、怕裂、怕倒的原材料、构件和设备等，应放入室内或设立坚实的基础堆放在较高处，或用蓬布封盖严密。 五、混凝土工程 1、密切注意天气变化，尽量避免在雨天进行混凝土浇注。 2、浇混凝土过程中，注意掌握天气变化情况，尽量保证混凝土连续捣顺利进行，确保工程质量，施工现场应准备一定数量的编织布，作为覆盖现场机具的使用。 3、在小雨天浇筑混凝土应先准备好塑料簿膜，“随浇随盖”，即随着混凝土的浇筑，在已浇筑好的部位上空盖上塑料薄膜，防止雨水冲涮。当雨下大时，应在规范规定可留施工缝的位置留设临时施工缝，停止混凝土的浇筑。 风雨过后，应重新对外脚手架、卸料平台等施工设施认真检查、整改、加固，并经专职人员检查合格后方可上人进行施工。由专职机电人员对电缆、电线、机电设备等进行检查合格，并经试运转正常后方能投入使用。3.17.2雨期施工技术措施1）雨期施工准备工作 组织机构：现场成立以项目经理为首的防洪防汛领导小组，做好防洪防汛的领导管理工作，组建防洪抢险突击队，做到及时有效地防洪抢险。建立岗位责任制，落实到人，组织编制雨期施工方案，设专人做好天气预报收听记录工作，每天公布一次，随时掌握天气变化。在雨期施工阶段建立值班制度，以应付突发事件。现场要储备抢险材料、工具，如雨衣、雨鞋、铁锹、水泵等及时供应，保证抢险工作的有效性。 场地排水：工程开工时，对现场施工道路、临设场地、办公场地进行硬化，根据地形合理设置场地排水系统，并经常进行疏通，保证水流畅通，不积水，并要防止四邻地区地面水倒流入场地。塔机、龙门架与建筑物之间积水应采取排水措施，防止因积水造成其基础下沉。 机电设备防护：机电设备的电闸箱要采取防雨、防潮等措施，并应安装接地保护装置。塔式起重机、双笼电梯和龙门架的防雷接地装置要进行全面检查，其接地装置、接地体的深度、距离、棒径、地线截面应符合规程要求，并进行检测。 材料防护：原材料、半成品以及怕雨淋的材料要采取防雨措施，可放入棚内或屋内，要垫高码放并要通风良好。 八、冬期施工技术措施1）冬期施工准备 组织机构：成立冬期施工管理小组，建立岗位责任制，落实到人，根据气候情况组织编制冬期施工方案，设专人收听天气预报，掌握天气变化，遇有灾害性的天气应提前汇报，做好准备工作，要求试验员每天做好测温记录。在冬期施工阶段建立值班制度，以应付突发事件。物资准备：根据生产进度和工程量，将所需材料（砂浆早强剂、防冻剂、火炉、焦炭棉被及塑料布等）、器具（温度计等）购买进场，并将外加剂分类入库标识，做到不混合堆放及露天堆放。技术准备：分期分批组织管理人员、主要工种的班组长、测温员、工长、司炉工、试验、电焊工、外加剂掺配人员等进行培训工作，施工前要求认真做好技术交底。 现场准备：搅拌站棚四周用砖砌筑，棚内生火，室内温度保证在5以上，钢筋焊接、制作搭设保温棚。2）冬期施工主要技术措施混凝土工程 覆盖塑料薄膜和草帘子保温。混凝土受冻临界强度符合如下规定：掺防冻剂混凝土，当室外最低气温不低于-15时，其强度不得小于4.0N/mm2；混凝土浇筑成型过程中，应按规定留设测温孔，并组织经过培训的测温人员，按规定次数进行测温，认真填写测温记录。经常检查保温层的覆盖情况，发现问题立即报告技术负责人，及时处理，以确保冬施混凝土工程质量。钢筋工程 钢筋采用闪光对焊、电渣焊及电弧焊。 钢筋负温焊，可采用电弧焊、电渣焊等焊接方法，雪天或施焊现场风速超过三级焊接时，应采取遮蔽措施，焊接后冷却的接头应避免碰到冰雪。 钢筋负温电弧焊，应根据钢筋级别、直径、接头形式等调整焊接参数。并应采用分层控温施焊，焊接时要防止产生过热、烧伤、咬肉和裂纹等。 在负温条件下进行电渣焊时，接头药盒拆除的时间宜延长2min左右；接头的渣壳宜延长5min，方可打渣。砌筑工程 砌筑时，砂浆温度不应低于5。 所有拉结筋及予埋件均要刷防腐剂。所掺用的外加剂用小袋包装，便于投料准确。 粘土砖、粘土空心砖、加气混凝土砌块砌筑前不得浇水，应清除表面污物、冰雪等，不得使用遭水浸和受冻后的砖或砌块。 冬期砌筑不得使用无水泥拌制的砂浆。 石灰膏等采取保温措施，以防冻结。 拌制砂浆时水的温度不得超过80，砂的温度不得超过40，砂浆稠度宜较常温适当增大。水泥不得直接接触热水. 冬期施工中，每日砌筑后，应及时在砌筑表面进行保护性覆盖，砌筑表面不得留有砂浆。3）冬期施工质量控制措施 本工程冬施采用综合养护法。 原材料进场必须有出厂合格证，并分批进行检查，不合格的材料不得用于工程上； 严格执行质量计划，做好分部、分项及检验批的质量验收，实行质量否决权，贯彻质量责任制。 外加剂进入现场后进行抽检，合格后方可使用； 掺防冻剂的混凝土在强度未达到受冻临界强度时每隔2h测一次，达到后每隔4h测一次； 测温孔应编号并绘制平面布置图。测温时，测温表放置孔内用棉花塞住与外界环境隔离，留置在孔内不少于3min。 派专人经常检查混凝土表面是否受冻，边角是否脱落，按规范留置同条件养护试块，并经常检查其养护条件是否与施工现场结构养护条件一致。 模板和保温层在混凝土达到要求强度后方可拆除，拆模时混凝土温度与外界温度差大于20时，拆模后的混凝土表面应及时覆盖，使其缓慢冷却。 掺加防冻剂，设专人负责并做好记录，严格控制数量，并分袋装好，便于加入。4）冬期施工安全措施入冬前进行安全技术教育，结合工程任务在冬期施工前做好安全技术交底，配备好安全防护用品；现场的氧气瓶、乙炔瓶要加强管理，脚手架、爬架及人行道上进行防滑处理，霜、雪天后要及时清扫；施工现场严禁使用裸线，电线铺设要防砸、防碾压，防止电线冻在冻雪中，大风雪后，应对供电线路检查，防止触电事故；易燃材料库、辅助材料库及现场严禁烟火并配备适当灭火器；做好防毒工作，对有毒有害的物品加强管理，防止煤气中毒；九、质量保证体系及质量保证措施 1、质量保证体系：有项目经理挂帅主抓：技术人员、施工员、质安员。技术员主抓：技术交底、质量保证体系、施工组织设计、技术标准规范。施工员主抓： 土建工程、电气安装工程。质安员主抓：技术标准、组织规范、验收规范、质量目标。2、质量保证措施： 开工前认真熟悉图纸，技术员作好技术交底，严格按图纸规范施工。 特殊工种，如电工、焊工等均持证上岗，各工种上岗操作前，必须首先熟悉本工种的操作规程和本工序的验收规范。 原材料必须有出厂合格证才能进场，经二次复检合格后才能使用。 各道工序完工，通过自检，与甲方代表共同验收，检查符合图纸设计和规范技术要求并签证后，方可进行下道工序。 土建：首先熟悉图纸要求及操作规程验收规范，由技术员对其作详细的技术交底，使每个人掌握各部位的尺寸、标高等质量要求。砌筑砂浆和混凝土工程，按设计配比，现场严格过磅计量，确保配比准确。装饰工程要首先做样板，检查合格后再大面积施工。 工艺：上岗前由技术人员详细交底，严把质量关，对母材及焊剂必须有质量保证书，焊件表面锈蚀超过规范决不使用。 电工：上岗前有技术员详细交底，电线必须用国标，非国标不用，而且线路中间不允许任何接头，严格按加油站电气安装规范施工。十、安全文明施工措施 1、施工中应遵守建安操作规程。认真贯彻落实国家和省市企业的安全生产法规、规程，坚持“安全第一，预防为主”的方针。 2、建立健全安全保证体系。成立以项目经理为首、项目副经理具体负责、由各施工队负责人组成的安全保证体系；项目部和施工队设专职安全员，班组设兼职安全员。3、落实安全生产责任制，与施工队签定安全生产协议，与作业者签定安全誓约书，做到分工明确，责任到人，常抓不懈，一抓到底。 4、确实搞好安全教育，提高职工整体安全意识，增强自我保护能力。施工队进场及时进行三级教育；各分项工程开工前，各专业技术人员及时进行安全交底；每天开工前，施工队队长和专职安全员要对施工人员进行当天施工内容和安全注意事项的交底；根据工程进展，针对各施工阶段的特点，及时做好“三基”、“三个时间”、“三件事”、“三个结合”、“六防止教育；坚持每周安排一个晚上开展施工队安全活动；对上级单位下发的安全性文件要及时向全体施工人员认真传达。每次安全教育活动要及时形成记录，并归档备查。 5、制定并落实切实可行的安全防护技术措施。 6、根据各专业内容，制定并落实各项安全操作规程。 7、认真使用“三宝”，劳动保护用品必须具备质量合格证，严禁使用“三无”劳保用品。 8、搞好特殊性工种的岗位培训工作，坚持持证上岗。 9、坚决实行安全否决制度。有安全隐患存在时，施工人员有权拒绝作业；专职安全员有权暂缓施工，并及时汇报有关领导，待处理完好后再复工；不得以工期或其它原因为理由而放弃安全要求。10、坚持安全检查制度。专职安全员每天进行两次安全巡检，目部每周组织一次安全大检查，检查的内容有：安全防护技术措施的实情况、安全操作规程的执行情况、劳保用品的损坏情况、每日班前安全交底的进行情况、安全警示标志的设置情况等；配合上级单位进行的安全大检查。对检查出的不合格项目，及时向施工队出具整改通知单，施工队必须按照要求商量解决。11、施工现场按标准设置安全标语，危险区设立安全警示标志。 12、制定并严格执行安全奖罚制度。 13、一旦发生安全事故，必须维护好出事现场，按有关事故处理条例规定的程序进行处理，待处理完善后，方可继续施工。14、班前进行安全教育，中间检查，班后评比。入口和主要部位挂标志牌、各安全标牌齐全，配专职安全员二人，负责日常安全检查。15、特殊工种人员必须持证上岗，非本工种人员不得从事特殊工种工作。16、所有电气设备均需接地，不许用裸露线，接口要绝缘，开关箱要加盖加锁。加触电保护，防雨。17、进入工地要戴安全帽，要备足防雨工具和物资，库房要有防火设施。 18、合理组织做到“人尽其才，物尽其用”，珍惜原材料不浪费一砖一木，在施工现场预先做好平面布置图。使物料堆放整齐，实现规格系列化，做到工完料尽场清，保持道路畅通。19、做到文明施工，不乱排污水，不乱倒垃圾，不乱扔废弃物。20、现场做到三无（即无碎砖、无废管材、无积水），四口处设明显标志，现场设施工标志牌接受监督。十一、工期保证措施1、确保劳动力组织。本工程为了确保劳动力及时派遣，拟对本工程实行劳动预约金制度。对已组织劳动力提前预付佣金，对闲置误工补生活费等具体措施。2、资金提前足额汇至项目施工账号。3、开工前派专人一次性处理好入场前的准备工作。4、施工工具调试完好一次进场。5、雨季施工，建筑物四周挖好排水沟，施工现场四周修好下水道，水泥库做好防漏和防潮工作，准备防雨物资和设备。十二、消防措施： 本工程施工中加强消防意识、防火防灾、安全生产犹为重要，主要采取以下消防措施：1、 加强安全教育，提高消防意识，定时学习，贯彻消防措施。2、 严格按照消防部门规定进行施工。3、 在油库内施工中配备2m*2m灭火毡2块，消防砂5m3，石棉灭火被2条， 8干粉灭火器2瓶。4、距加油机18米及油罐25米内不得有明火点。5、动火前必需办理动火手续，经甲方认可后方可动火施工。6、动火前把距离动火点10米内的易燃、易爆物品清理干净。7、派专职安全员监督动火。8、建立健全安全消防制度，实行班前消防教育、中间检查、班后评比制度。9、库房附近要备足防火设施。10、消防标志牌应配备齐全，三口及主要部位挂牌警示，并接受监督。11、严格服从作业区内消防的各项规定，审核程序，接受批示。在施工过程中要加强领导，健全组织严格制度，建立现场防火领导小组，设立专门的专、兼职消防员，统筹施工现场消防安全工作，定期开展防火检查，尤其对用电设施要定期进行检查。 12、对消防员进行培训，定期参加或接受消防部门的专门会议，熟练掌握消防的操作规程，对现场所有管理人员和操作工人进行有关消防常识教育，演示灭火器的操作技能。13、按照作业区规定：每个电焊或气割部位必须配置两台手提式泡沫灭火器；在配电箱、焊接设备处及设备集中地，都须配置足够的消防器材。14、施工现场易燃品及助燃品如乙炔、氧气、汽油、油漆等不得混装或共同堆放，并要防止露天暴晒，对易燃、易爆、有毒物品设专人专库管理，对易燃：易爆、和助燃物资，要根据施工所需分批，逐次进场，严格控制现场存量。15、对施工车辆，起重运输设备必须加装阻火器，并定期检查。 -精品word文档 值得下载 值得拥有-
