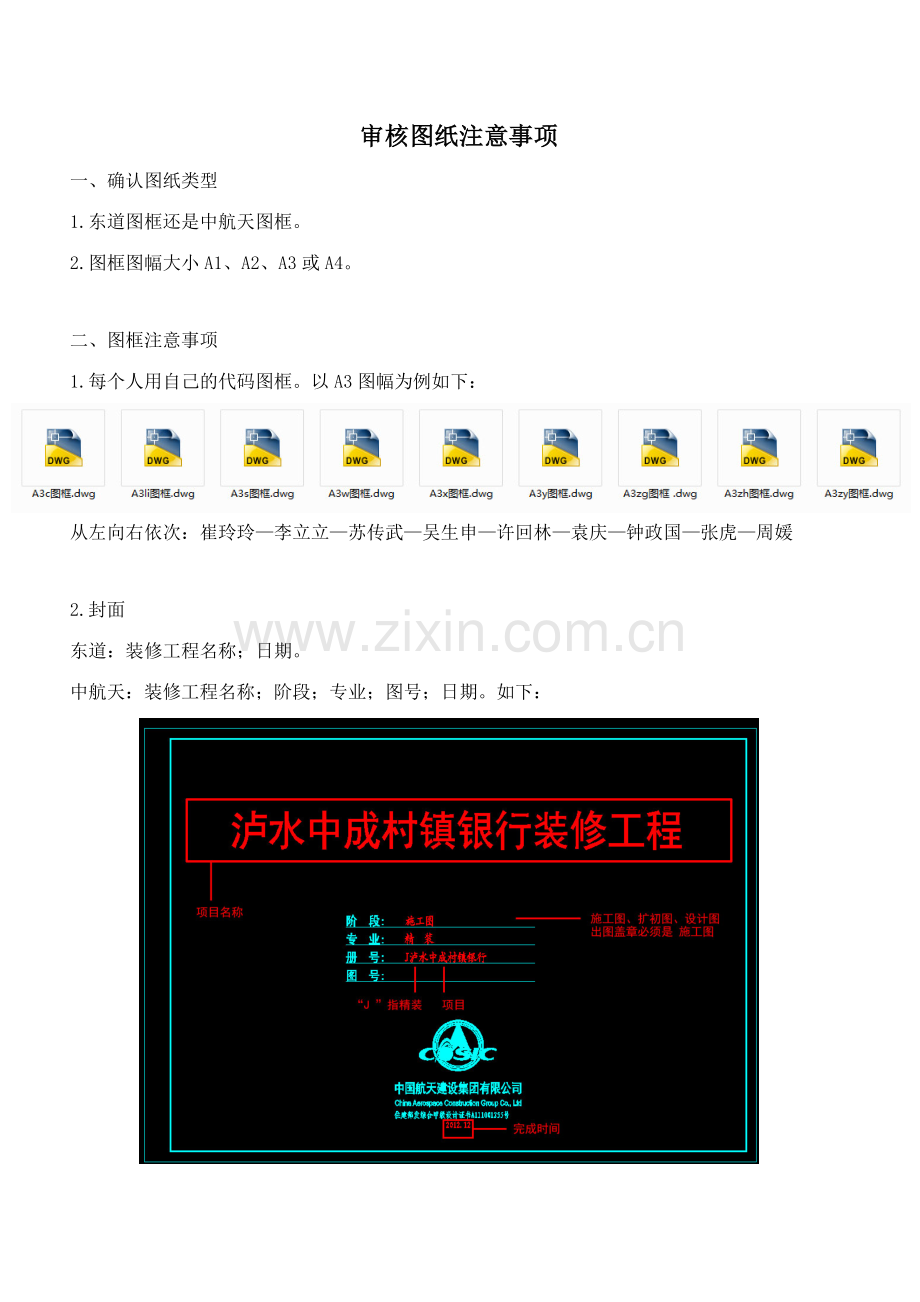

审核图纸注意事项
一、确认图纸类型
1.东道图框还是中航天图框。
2.图框图幅大小A1、A2、A3或A4。

二、图框注意事项
1.每个人用自己的代码图框。以A3图幅为例如下：
从左向右依次：崔玲玲—李立立—苏传武—吴生申—许回林—袁庆—钟政国—张虎—周媛

2.封面
东道：装修工程名称；日期。
中航天：装修工程名称；阶段；专业；图号；日期。如下：

图中“J”表达精装； “D”表达强弱电； “S”表达给排水；
3.图框

东道图框 中航天图框

三、图纸内容（以精装修为例）
1.dwg文献的排列。如下：
说明：1.平面图参考是作为画平面图和立面部分参照只用；
2.平面图参考里只有轴号、轴线、墙体、柱子、墙体砌筑、装饰线、家具布置、楼梯上下等，其他物件无需出现的一律删除，以保证干净的平面图参考文献；
3.建议用平面图参考，修改了参考图，平面图部分会相应的变动。省去来回反复对照的时间和避免出现错误。

2.图纸组成及顺序
前面部分：
1.封面
2.设计说明
3.目录
4.材料表
平面图部分：
1.原始建筑平面图
2.墙体拆除平面图
3.墙体砌筑及墙体定位平面图
4.家具布置及立面索引图
5.地面铺装平面图
6.天花吊顶造型灯具图
7.天花吊顶造型灯具尺寸图
立面图部分
1.室外立面图
2.室内各重要空间立面图
节点图部分
1.门表详图
2.重要地面造型节点图
3.重要墙面造型节点图
4.重要天花造型节点图
5.重要单体造型节点图
6.室外部分造型节点图

四、图纸中需要注意事项（以银行施工图为例）
前面部分：
1.设计说明
1). 先完整的读完全篇文字，方可知道怎么修改设计说明。
2). 工程概况：项目要完整填写；位于什么地方；总面积约为多少；如有外立面部分把外立面面积也写上。
3). 图纸的设计范围及内容，写完整项目名称。
4). 范围涉及：平面图中出现所有空间的都写上；如有分楼层，逐个每一层空间写清。
5). 设计所依据规范中，图纸并报审本地消防局审批通过，“本地”写清什么地方。
6). 施工图纸、材料说明及工艺做法：
a.吊顶主材，必须所有写清本图中天花吊顶出现的材料；如轻钢龙骨石膏板、600X600mm铝扣板、金属铝格栅等；
b.施工图中未出现墙纸的，删除墙面壁纸做法这项；若有侧加上；
c.石材铺贴要比地砖铺法规定严格些，施工图中有石材的铺贴，只写石材规定；是地砖的，只写地砖铺贴规定。
2.图纸目录
1).页码编号，从设计说明作为第一页开始来编。
2).图纸的编号名称：
设计说明SM； 图纸目录ML； 材料表CL； 平面图P； 立面图IE； 门表M； 节点D；
3).图纸编号、图纸名称要与平面、立面、节点均一致统一。

3.材料表
材料英文标号：
石材类ST； 金属类MT； 玻璃类GL； 木饰面类WD； 有机板类LP； 壁纸类WP；
地毯类FL； 明镜类MI； 油漆类PT； 皮革布料类CM；

平面图部分：
说明：1.在任何平面图其实都必须有轴号、轴线、尺寸、指北标。但在有所需要的部分平面图中轴线可隐藏。
2.多边形的平面，画它的地铺和天花时，旋转成横平竖直。
轴号及尺寸间距：
1.原始建筑平面图
1).图中要有轴线。
2).如有楼梯请将“上”“下”符号标上。

2.墙体拆除平面图
1).图中要有轴线。
2).承重柱、承重墙不能拆，但承重墙可以开门洞，不能开太大。
3).有墙体拆除图符说明，图中表达出拆除的墙体。

3.墙体砌筑及墙体定位图
1).图中要有轴线。
2).有图符说明，图中表达出轻钢龙骨石膏板隔墙、轻集料砖砌筑隔墙或封堵窗户、钢骨架隔墙、钢筋混凝土浇筑墙体或基座，并说明新建墙体厚度。
3).金库和加钞间墙体用C30钢筋混凝土浇筑，或者用槽钢做龙骨焊接10mm钢板的装甲墙。
4).墙体定位尺寸应以轴线为参考起始点，来标注尺寸！
5).墙体定位不要反复定位，只标一个尺寸。
6).只标新建的墙体，没有变动的原墙体不标尺寸。
如下图：

4.家具布置及立面索引图
1).图中可有可无轴线。
2).图层相应上，应当归哪图层归哪层。
3).有墙面装饰的画出装饰线。如大理石干挂墙面、卫生间贴墙砖、特殊造型墙面等；
大理石干挂饰面到墙厚度100mm、卫生间贴砖饰面到墙体厚度40mm。
4).门的启动分为3类：平开门、推拉门、折叠门。
实木门厚度在4mm-4.5mm-5mm之间。
如下图：
a.平开门：
平开门一般距墙100mm，若有特殊规定，此尺寸可变动。
b.推拉门：

5).门尽量统一几个尺寸，便于统一规范。门要编上门号，但防盗门、防尾随门、电子感应推拉门、电动卷帘门不用编号，也不用出现在节点中。
6).立面索引箭头用“直角”符号，不要以其他箭头出现。
7).立面索引符号应顺时针来标，并与立面图号相应上。
8).卫生间蹲坑后部距离墙100—150mm。
9).有键盘鼠标的图块，不要把鼠标位置放错。
10).横平竖直的线条要直，不能出现倾斜和重叠的线条。
11).楼梯只有通向上，只显示上。若也有通向下地下的，上下都得显示。

5.家具尺寸平面图
1).隐藏轴线。
2).同样的家具只标一个尺寸，无需反复标。
3).尺寸的比列与图框上的比例一致。

6.地面铺装图
1).隐藏轴线
2).明确地铺图中哪些有特殊造型的地方，和使用那些材质，要做到心中有数。
3).铺砖铺大理石，得需要启铺点。
4).注意地面铺砖有几种形式，哪一种是最合适的。并不是一律在一个角落开始铺贴。如下图：

a.左下角启铺 b.右下角启铺 c.中间启铺 d.中间整砖启铺
5).木地板填充，选用“木地板1000X80”图案，填充比例50。
6).楼梯也需要填上材料，如填充比较乱，可备注说明楼梯踏步铺贴何种材质规格等。
7).材料标注箭头一定指向对的。
8).地铺的地面高度差：
a.一般情况下卫生间地面要低于室内其它地面，如有蹲坑，其地面高度在
150-200mm。
b.机房地面，应当用防静电地板，高于其它地面150—200mm。
c.发电机房，规定墙面和门做隔音解决，也可不做解决，看设计规定定；其地面
高于其它地面40mm。
9).说明备注中写清地面的高度。
7. 天花吊顶造型灯具图
1).隐藏轴线。
2).明确天花图中哪些有特殊造型的地方，和使用那些材质，要做到心中有数。
3).有图符说明，图形符号必须是本套图中出现的，没有不能加上。
4).材料标注箭头一定指向对的。
5).天花吊顶，如有矿棉板类似固定尺寸块状材料，铺法和地面铺砖方法同样，选一种最合适的，并不是一律在一个角落开始启铺。
6).卫生间内在每个蹲坑或马桶上方各放置排气扇，这样抽气快一些。
7).楼梯只有通向下，只显示下。若也有通向上楼上的，上下都得显示。
8).如走廊上布置灯具或设备，没有特殊规定应尽量居中布置。

8.天花吊顶造型灯具尺寸图
1).有图符说明，图形符号必须是本套图中出现的，没有不能加上。
2).尺寸比较密，当有数字重叠时，之间挪开一下。

立面图部分
1.一方面理清墙体和天花有特殊造型的地方；和记清楼层完毕面层高。
2.必须有轴号和轴线。
3.尺寸尽量标在图形的下方和左侧；且标准确。
4.材料标注尽量标在图形的上方和右侧；且指向准确。
5.尺寸之间的距离和轴号离尺寸按照10：8：4来。
比如图在图框中的比例为1：30，则10为300，8为240，4为120。见下图：
5.以平面为参考来画立面图，这样图形会准确。一旦平面图有所修改，立面里的参考图也随之变动。
7.有墙体转折面时，用WALL线为表现。
8.在玻璃隔断上必须得有防撞条。

节点图部分
1. 材料指向准确，尺寸比例对的。
2. 门表图安排在第一页。

做施工图的环节
一.方案阶段
1.初期CAD电子版文献
调整它线型、线色和图层，分清分开各归各的图层。如墙体、柱体、填充、尺寸、轴号、轴线等等。

2.现场测量文献
先拟定轴线和柱体位置，之后来绘制建筑墙体。

3.方案图纸
a. 一般新建墙体定位遵循整数原则。
如地面是铺装砖的，墙体位置应当以砖的整块尺寸来定。
b.墙体厚度：120墙，240墙，360墙，这几种。
室内隔墙使用最多的是：轻钢龙骨石膏板隔墙；轻集料砖体隔墙（加气砖、空心砖、砌块砖）；玻璃隔断；等。
b. 家具模型要组成块，调整好家具模型里的线色。
c. 按照规定，合理布局平面。

二.方案深化阶段
1.先检查方案CAD模型的有无问题。如图层，线色等。完毕后清理一下垃圾文献；

2.在CAD中新建一个acadiso.dwt模板文献，这是常用的国际标准CAD模板。将调整好的CAD文案文献复制粘贴到新建acadiso.dwt模板中。完毕后清理一下垃圾文献。保存文献做为平面参考图之用；

3.画平面图、立面图最佳用家具平面参考图，由于在深化图纸的时候，难免会修改家具平面图，变一图，其他参照图也随之变动，这样节省大量的时间和反复对照产生错误问题；

4.深化平面图
a. 先套上图框，调整比例。
b. 在模型中先画天花，再画地铺，之后画墙体砌筑；
c. 之后在布局中隐藏不需要的图形文献，显示对的和需要的图形。
d. 最后标上尺寸、材质、标高、图列符号、注意说明等。
e. 调整文献。

5.深化立面图
a. 在平面图中，只复制粘贴出家具平面和天花平面，到新建acadiso.dwt模板中。合并家具图和天花图为一个图，作为画立面的参考。
b. 先预定好要画立面的顺序，再按顺时针旋转出4个画立面参考图。在这些平面图下方就可以按顺序画立面模型了
c. 画好模型，调整模型的线型、线色、图层、填充。此时不要标上立面尺寸！
d. 在布局中依次将立面套上图框、调好视口、比例、排版（图形在图框中不能太空也不能太满，合适大小最佳）。此时可以根据每个图在布局中的比例，标上立面尺寸！尺寸与尺寸的距离严格按照10：8：4的原则来。
e. 还得在立面中标上轴线和轴号，轴号不能太大也不能太小。标准的轴号圆大小8-10mm。
f. 标上材质、写好图名、图号、页码等。完毕后清理一下垃圾文献。
在做图过程中会产生很多临时文献和垃圾文献，要经常的清理一下！（这个问题我一直研究中，至今没有答案，看来只能让CAD工程师回答了！）

6.深化节点图
多学一些看一些施工工艺做法，积累工艺经验，做起图来游刃有余，蛟龙得水啦。

三.检查阶段
1.先自己审一遍图，再互相审一遍图。

2.常见几类错误
a. 文字书写错误：错别字；复制文字没有修改；轴号没有修改；
b. 尺寸标注错误：漏标尺寸；没有对齐图形标尺寸；
c. 材料标注错误：指向不对；材料名称不对；
d. 立面索引和立面相应不上；立面图号与立面索引符号相应不上；
e. 图框图号书写错误。
f. 图形错误：门启动方向；左右图形镜像错误（建议画立面千万别“复制镜像”来画）。
