施工组织方案(海泰).doc

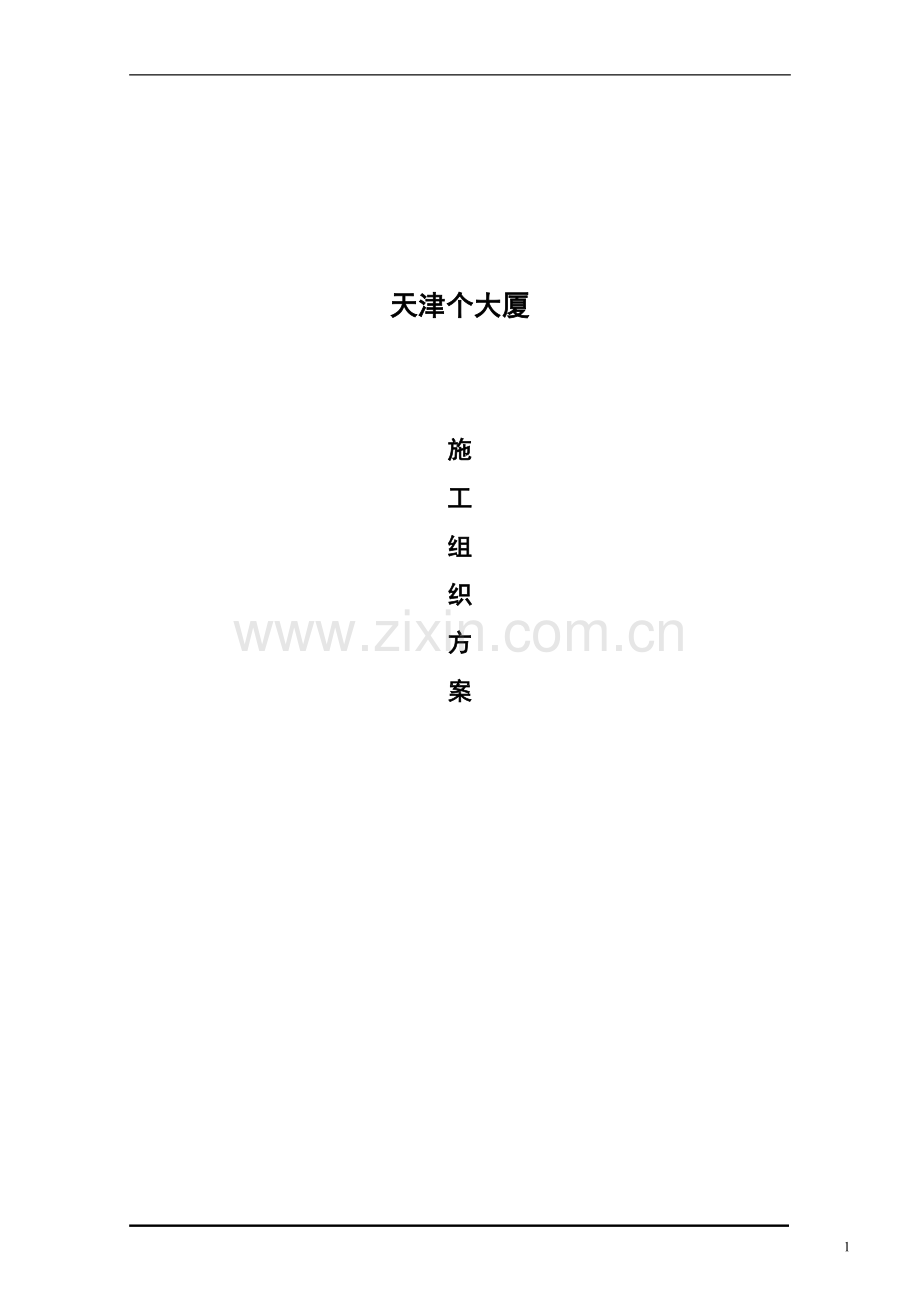

天津个大厦

施
工
组
织
方
案

目 录
第一章 天津新技术产业园区软件大厦工程概况 4
第二章 我公司的资质证明 5
第三章 天津新技术产业园区软件大厦现场人员分工及职责 6
第四章 工作流程 9
4.1 第一步：设计 9
4.2 第二步：实施 9
第五章 工程规章制度 10
5.1 设计评审制度 10
5.2 协调会议通知制度 10
5.3 文件资料管理制度 11
5.4 工程质量管理制度 11
5.5 验收制度 11
5.6 项目组工作制度 11
5.7 施工技术责任制度 12
5.8 技术检验制度 12
5.9 工程进程监督制度 12
第六章 天津新技术产业园区软件大厦现场配备情况 13
6.1 管理人员配备情况 13
6.2 现场施工人员安排 13
6.3 施工阶段安排 14
6.4 施工现场的临时设施安排 14
6.4.1 加工制作场 14
6.4.2 仓库 14
6.4.3 现场办公用房 14
6.4.4 工人换衣、休息房 14
6.4.5 现场临时设施 14
6.5 施工总平面图 14
第七章 施工的工艺标准 15
第八章 天津新技术产业园区软件大厦主要施工工序及施工方法 16
8.1 施工工序 16
8.2 具体的施工方法 16
8.2.1 弱电桥架、连接线管施工 16
8.2.2 弱电线缆施工 17
8.2.3 机柜、客户端安装、测试 18
第九章 天津新技术产业园区软件大厦施工进度计划 19
9.1 编制原则 19
9.2 编制依据 19
9.3 施工进度计划 19
9.3.1 第一步：施工准备阶段 19
9.3.2 第二步：主体施工阶段 19
9.3.3 第三步：内装修施工阶段 20
9.3.4 第四步：内装修完工阶段 20
9.3.5 第五步：系统移交阶段 20
9.4 劳动力计划表 20
9.5 冬、雨季施工措施 21
第十章 施工配合计划 22
第十一章 保证新技术产业园区软件大厦弱电工程质量的技术措施 24
11.1 质量检验评定的依据 24
11.1.1 材料和设备质量的控制依据 24
11.1.2 工序质量的控制依据 24
11.2 质量控制中的工具、技术和方法 24
11.3 施工准备工作质量管理 25
11.4 质量管理工作程序 25
11.5 质量保证体系 26
11.5.1 公司质量体系构成 26
11.5.2 公司质量体系运行情况 26
11.5.3 系统工程质量保证体系 26
11.6 质量方针和质量目标 27
11.7 工程质量管理职责分配 27
11.8 工程质量保证依据 27
11.9 工程质量保证措施 28
11.10 工序质量检验和质量控制 28
第十二章 施工安全保证措施 29
12.1 安全生产组织管理体系及职责 29
12.2 安全防范的重点 29
12.3 安全措施 29
12.3.1 保证系统运行安全 29
12.3.2 保证施工实施安全 30
第十三章 文明施工措施 32
第十四章 各系统施工工艺流程图 33
14.1 综合布线系统流程图 33
14.2 电视监控系统流程图 33
14.3 有线电视系统流程图 34
14.4 楼宇自控系统流程图 34
14.5 公共广播系统流程图 35

第一章 天津新技术产业园区软件大厦工程概况
天津新技术产业园区软件大厦位于华苑产业区梅苑路，建筑面积为40000平方米，楼高100米，地下二层，地上二十五层，是一座集会议、办公于一体的综合性大厦。
天津新技术产业园区软件大厦为一座高层办公建筑，其中地下一层为设备间、厨房，地下二层为设备间，地上一层为敞开式办公大厅（用作银行、报税等），二层为大厅、餐厅，三层为会议厅，四层为多功能厅，四层以上为办公用房，其中十三层和二十五层为设备层。
本方案详细说明天津新技术产业园区软件大厦弱电系统项目的实施过程及人员配置，同时可以作为施工指导性文件。

工程名称：天津新技术产业园区软件大厦弱电工程系统；
工程地点：天津新技术产业园区软件大厦在建工地现场；
工程范围：弱电系统实施；
承包方式：包工包料；
质量要求：优良等级；
工期要求：在保障质量的前提下，提供合理的最短工期，保证符合建设方对于工程总体的工期要求，保证工程进场之日起四个月内完工。

第二章 我公司的资质证明
我公司具有以下相关资质：

1、 国家信息产业部颁发的《计算机信息系统集成一级资质》；
2、 国家建设部颁发的《智能建筑工程设计甲级资质》；
3、 国家建设部颁发的《建筑智能化工程专业承包一级资质》；
4、 国家保密局颁发的《涉及国家秘密的计算机信息系统集成资质》；
5、 国家电子质量认证中心颁发的《ISO 9001：2000质量体系认证资质》；
6、 天津市公安局颁发的《安全技术防范工程设计、施工资质》；
7、 天津市建委颁发的《电子工程专业承包、机电设备安装工程专业承包二级资质》；
8、 国家安防行业协会颁发的会员证书；
9、 天津市涉外涉外建设项目国家安全事项审查办公室颁发的《天津市涉外建设项目安全技术防范系统设计施工资质》；
10、 天津市软件协会颁发的会员证书等。
第三章 天津新技术产业园区软件大厦现场人员分工及职责
l 工程总指挥
负责工程整体指导工作，定期、不定期检查工程项目进展情况，并根据工程项目的需要，及时调用后备资源支援工作。
l 现场项目经理
具有大中型弱电系统工程项目的管理与实施经验，监督整个工程项目的实施，对工程项目的实施进度负责；负责协调解决工程项目实施过程中出现的各种问题。负责与建设方、总包方及相关人员的协调工作。
l 技术总监
具有大中型弱电系统工程项目设计、实施经验，技术知识、技能全面，负责组织本工程项目的，设计和现场工程技术。
l 设计工程师
具有扎实的弱电系统工程理论基础和丰富实践经验，独立完成过大中型弱电系统工程的设计。
l 工程技术人员
具有丰富工程施工经验，作为主要人员参加过大中型弱电系统工程的实施，对项目实施过程中出现的进度等问题，及时上报项目副经理。
l 质量管理工程师
熟悉弱电系统工程的工程特点、技术特点及产品特点，并熟悉相关技术执行标准及验收标准，负责协调系统设备检验与工程验收工作。
l 材料设备管理员
熟悉工程所需的材料、设备规格，负责材料、设备的进出库管理和库存管理，保证库存设备的完整。
l 安全管理员
具有很强的责任心，负责巡视日常工作安全防范以及库存设备的安全。

计划主要施工管理人员表：

名称
姓名
职务
职称
主要经验及承担的项目
一、总部
1、工程总指挥
张毅强
副总经理
工程师
110报警指挥中心工程、
天津海关弱电总包工程、
天津联通总包工程等
2、工程副总指挥
王 扬
项目总监
工程师
天津财经学院、天津中学等
二、现场
1、项目经理
陈晓昶
工程中心经理
高级工程师、一级项目经理
110报警指挥中心工程、天津迎宾馆、
天津海关弱电总包工程、联通办公楼、天津市公安局十五处等
2、项目副经理
马运国
工程中心副经理
高级工程师
天津市消防局、天津海关、110报警指挥中心等
3、技术总监
吴晓岭
副总工程师
高级工程师
天津市消防局、天津市迎宾馆、天津海关等
4、质量管理
陈红伟
质量部经理
工程师
110报警指挥中心工程、
天津海关弱电总包工程、河北房管局等
5、材料管理
朱辉
项目中心
工程师
天津海关、天财光纤生产基地等
6、计划管理
王高捍
项目中心
工程师
110报警指挥中心工程、
天津海关弱电总包工程、河北房管局等
7、安全管理
杨奇峰
项目中心
工程师
新华中学、第二中级人民法院、五洲会计师事务所等
8、财务管理
田成玲
项目中心
注册会计师
天津迎宾馆、天津华苑软件基地、天津市消防局等

施工组织图
项目总指挥
项目经理
行政助理
工 长
材料员
质量员
安全员
库管员
业主项目组
监理人员、其他项目干系人

技术总监
技术工程师组

第四章 工作流程
项目组成员，分工明确，责任到人，同时发扬相互协作精神，严格按照各项规章制度、工作流程开展工作。
大致分两步进行：
4.1 第一步：设计
包括天津新技术产业园区软件大厦弱电系统（以下简称弱电系统）工程方案设计和实施方案设计，工程方案设计由技术总监负责组织，设计组负责完成，实施方案设计由项目经理负责组织，技术总监协助工程技术组，质量管理组，项目管理组负责完成。
4.2 第二步：实施
由项目经理负责组织，由工程技术组，质量管理组，项目管理组完成。设计组作为支援。
在整个实施过程中，以控制工程质量为主，以控制工程进度为辅，不断督导检查，以执行标准为设计依据，以工程验收标准为检验依据，保证工程顺利完成，直至工程验收。
设备材料到场
地沟、管线基础
设备安装
调试安装
试运行
公司内部验收
交验系统技术资料
交付业主正式验收
现场调研
业务确认方案及图纸
签定合同
现场
工设计
工程执行流程图：
第五章 工程规章制度
5.1 设计评审制度
为了评价设计是否满足天津新技术产业园区软件大厦弱电工程要求，工程方案设计完毕，由我公司自行组织评审小组进行评审，形成文件，由评审小组组长负责编写评审结论，其它成员在此文件上签字。
5.2 协调会议通知制度
凡是与系统工程有关的，由建设方、监理两方或两方以上参加的协调会议，必须就有关协调情况及最终答复形成会议纪要以备查，会议纪要送达建设方及相关人员。
协调的范围包括内部和外部，内部主要是各功能小组之间的定期交流，对外是同合作伙伴及时沟通。这里建议采取例会制度：
1、周例会
Ø 内部会议：主要在项目经理间展开，包括设计经理和调试安装经理等；
Ø 内部会议：在系统设计人员之间展开，讨论相关设计问题；
Ø 内部会议：在系统调试人员之间展开，讨论安装和调试问题；
2、月例会：
Ø 内部会议：在项目经理及各小组内部展开，回顾设计、制造和调试工作情况，汇总到更高一级的经理；
Ø 外部会议：主要由总承包商组织，各个合作商的联络会议，讨论接口问题，协调开展工作，以便使工程进展顺利。以报告的形式总结相关信息，并在总承包商处备案。
Ø 外部会议：回顾制造情况并提出建议以促进工程各方面高效有序进行。回顾用户的工作，以报告的形式备案。
5.3 文件资料管理制度
凡是与系统工程项目有关的合同文件和资料，由行政助理负责收集、整理、归档、管理，借阅必须经过授权和登记。
对安装施工过程中的施工进度、技术处理、实际设计变更，由工程组整理完成施工技术档案，最终提供施工竣工图册，并在公司内部存档管理。其他相关的往来文件、所有的技术文件和相关的评审记录，由文件管理组统一存档管理。
5.4 工程质量管理制度
由天津新技术产业园区软件大厦弱电系统工程项目部的质量管理组来负责保证整个项目的质量保证体系，由质量管理组具体控制各个过程的质量，对于项目的每一阶段，都进行质量评审，对于未达到要求的工程要强制改正或重新进行施工。
在工程项目实施过程中，定期召开质量分析会，当发生重大问题时，临时召开质量分析会，进行工程质量，进度等，情况检查，并做好记录，会后及时地把会议纪要分发给有关人员。
5.5 验收制度
由建设方、监理方、有关专家组成验收小组，由验收组长把验收结果填入工程验收单并签字，其他验收人员在此验收单上签名。
5.6 项目组工作制度
Ø 按时上班，有事向项目经理请假，如果项目经理有事不在时，可向项目副经理请假。
Ø 遇到原则性问题必须及时向上一级领导汇报，并写出相关的书面材料，经上一级领导同意（或提出处理意见）且签字后，方能处理。在重大原则问题处理上，征得工程总指挥同意且签字后，方可处理。
Ø 与建设、监理、总包以及其他工程施工单位及有关人员建立良好的合作关系，严格遵守建设方制定的施工现场管理规定。
5.7 施工技术责任制度
本项目建立专门的项目经理部负责天津新技术产业园区软件大厦弱电系统项目的施工管理，现场安装施工技术负责人由天地伟业公司经验丰富的专家担任，负责整个项目安装施工的总体技术方案、技术实施、技术协调等工作。一旦出现问题，除主要责任人以外，施工技术负责人也要受到相应的处罚；
由技术总监对本项目的技术负全权责任。
由现场项目经理对项目的工程施工运作承担主要责任，并由施工技术负责人对工程施工运作进行监督。
由项目经理负责在天津新技术产业园区软件大厦弱电系统工程项目组内部，制定任务分工和人员奖惩措施，使工资奖金与工作质量挂钩，采用积极、正确、有效的措施，保证项目内部的顺利实施，并由工程总指挥对任务分工和人员奖惩进行监督。
5.8 技术检验制度
在安装施工过程中，由天津新技术产业园区软件大厦弱电系统工程组的派驻工地人员完成全部施工安装的同步技术检验。只有达到要求的工程才可以继续施工。未达要求的都必须进行改正或返工。
5.9 工程进程监督制度
定期将月报递交给建设方、监理方以监控我们的工程进展情况。报告内容包括：
Ø 项目进程表，每月更新。
Ø 分项总结，每月更新。回顾上一个月的材料情况，提出下一个月的材料计划。回顾所有已确认的总结文档。
Ø 制造进程总结，每月更新。回顾整个工作进展情况及产品加工情况
Ø 施工进度表，每周更新一次，在每周二监理例会前交至建设、监理、总包方；

第六章 天津新技术产业园区软件大厦现场配备情况
6.1 管理人员配备情况
根据积累的丰富工程设计、实施及项目管理经验，我公司组建专门的组织机构为天津新技术产业园区软件大厦弱电系统施工配备相关人员。
请见第三章《计划施工管理人员表》，其他人员如下：
设计组——按系统的情况配备相关技术工程师，共配备5名设计工程师，负责本工程设计工作。
工程技术组——配备5名技术工程师，负责本工程施工工作。

姓名
年龄
职务
学历
负责专项
其他
吴晓岭
34
技术总监、副总工程师
硕士
整体设计

何 含
26
技术部经理
本科
整体设计

黄承韬
25
设计工程师
本科
网络系统
程控交换机系统
CCNP、HP、北电认证工程师
孔祥泉
25
设计工程师
本科
网络系统
CCNP、IBM认证工程师
王 斌
24
设计工程师
本科
电视监控、背景音乐系统
CCDP、安防认证工程师
李 飙
31
设计工程师
本科
综合布线系统
AVAYA、IBDN布线认证工程师
彭南斌
26
设计工程师
本科
综合布线系统
楼宇自控系统
AVAYA、HONEYWELL认证工程师
于长松
30
设计工程师
本科
楼宇自控系统大屏幕系统
HONEYWELL认证工程师
薛崇有
29
设计工程师
本科
楼宇自控系统
HONEYWELL认证工程师
王合英
26
设计工程师
本科
会议系统
卫星接收系统
PHILIPS认证工程师

6.2 现场施工人员安排
天津新技术产业园区软件大厦弱电系统施工现场人员安排情况请见下文。
6.3 施工阶段安排
根据天津新技术产业园区软件大厦弱电系统工程施工特点，本工程施工分以下几个阶段进行：室内连接线管剔凿、安装、桥架安装、线缆敷设、设备安装、线路测试等阶段。
6.4 施工现场的临时设施安排
根据天津新技术产业园区软件大厦弱电系统工程施工特点，对施工区布置临时设施，如：加工制作场、仓库、现场办公用房、工人换衣、休息房等。
6.4.1 加工制作场
需要加工制作场地约30m2。
6.4.2 仓库
需要约30m2用于现场的管槽、线缆及部份设备的临时储藏。
6.4.3 现场办公用房
大约需要25m2左右，配备基本照明、电源设施。
6.4.4 工人换衣、休息房
需要35m2左右，用于工人吃饭、休息等。
6.4.5 现场临时设施
² 现场施工用电主要是管槽加工时剔凿、焊接，其电源由建设方负责解决，在临时用电线路上由总包方电表搭接；
² 安装施工用水量很少，主要在建设方施工用水管取。
6.5 施工总平面图
由于我方施工应该与建设方、其他兄弟单位密切配合，所以具体施工总平面图、以上设施的面积及分布等情况，需要与建设方商定并进行深化设计后确定。
第七章 施工的工艺标准
天津新技术产业园区软件大厦弱电系统施工的工艺标准执行下列标准规范和要求：
² 《防雷及接地安装工艺标准》（322-1998）；
² 《安全防范工程程序要求》（GB-T75-94）；
² 《民用闭路监视电视系统工程技术规范》（GB50198-94）；
² 《建筑电气安装分项工程施工工艺标准》（533-1996）；
² 《高层民用建筑设计防火规范》（GB50045-95）；
² 《30MHz-1GHz声音和电视信号的电缆分配系统》（GB65100-86）；
² 《30 MHz-1GHz声音和电视信号的电缆分配系统》（GB11318-89）；
² 《有线电视系统工程技术规范》（GB50200-94）；
² 《有线电视广播系统技术规范》（GY/T106-92）；
² 《民用建筑电缆电视系统工程技术规范》（GBJ）；
² 《建筑与建筑群弱电工程系统设计规范》（GBT/T 50311-2000）；
² 《建筑与建筑群弱电系统工程验收规范》（GBT/T 50312-2000）；
² 《智能建筑设计标准》（GB/T50314—2000）
² 《EIA/TIA TSB-67 UTP传输性能现场测试标准》；
² 《ISO/IEC 11801商用建筑电信布线标准》；
第八章 天津新技术产业园区软件大厦主要施工工序及施工方法
8.1 施工工序
天津新技术产业园区软件大厦弱电系统工程主要施工工序如下：
1) 施工准备阶段
2) 弱电各系统主体结构剔凿、埋管阶段
3) 明配管敷设阶段
4) 弱电桥架、连接线管安装阶段
5) 线缆敷设阶段
6) 机柜、客户端设备安装阶段
7) 设备开通调试阶段
8) 交工验收阶段

8.2 具体的施工方法
到达现场的货物，首先由我公司的现场负责人配合建设方以及监理方对货物进行检验。
8.2.1 弱电桥架、连接线管施工
因为天津新技术产业园区软件大厦弱电系统工程的施工主要在线槽和线管内进行，所以桥架、线管必须安装牢靠，具体高度会在施工前征询建设方意见后实施。具体实施情况如下：
l 墙体内配管进行墙面剔凿后暗埋，到达吊顶标高后统一标高（装修吊顶图出来后与建设方、监理、总包房、装修公司协商），进行明配，明配管时，吊杆安装前弹线、打眼、吊杆安装；间距为1.5米；
l 桥架安装时水平桥架宽度超过400mm时，采用φ10吊杆及40*40角铁作托架，安装前弹线、打眼、吊杆安装；间距为1.5米，关键部位采用40*40角铁作龙门吊架；水平桥架宽度不超过400mm时，采用φ10吊杆及40*40角铁作托架，安装前弹线、打眼、吊杆安装；间距为1.5米，关键部位采用40*40角铁作单臂吊架； 纵向桥架安装时，作支架固定，安装牢固；
8.2.2 弱电线缆施工
l 配线前消除槽内、管内的污物和积水，。
l 线缆布放前核对型号规格、路由及位置与设计规定是否相符；
l 在同一线槽内线缆截面积总和不超过内部截面积的40%；
l 线缆布放平直，不产生扭绞、打圈等现象，不受到外力的挤压和损伤；
l 线缆在布放前两端应贴有标签，以表明起始和终端位置，标签书写清晰、端正和正确；
l 弱电线缆与强电线缆分离布放，线缆间的最小净距符合规范要求的300mm以上；
l 在整理、绑扎、安置线缆时，不让线缆叠加受力，线圈顺势盘整，固定绑扎带、绳不能勒得过紧；
l 拉线工序结束后，两端留出的冗余线缆要进行整理和保护，盘线时要顺着原来的旋转方向，线圈直径不能太小，有可能的话固定在桥架、吊顶上或纸箱内，做好标注，提醒其他人员勿动勿踩；
l 线缆布放时应有冗余，在设备间，双绞线预留适度，一般为2至4米，用于端接配线架；工作区为0.3至0.5米；光缆在设备端预留长度一般为3至5米；有特殊要求的可以按设计及建设方要求预留长度；
l 线缆布放，在牵引过程中，吊挂线缆的支点相隔间距不大于1.5m；
l 布放线缆的牵引力，小于线缆允许张力的80%，对光缆瞬间最大牵引力不超过光缆允许的张力；
l 在以牵引方式敷设光缆时，主要牵引力加在光缆的加强芯上，避免损伤光缆；
l 电缆桥架内线缆垂直敷设时，在线缆的上端和每间隔1.5m固定在桥架的支架上，以防线缆下坠造成自身损伤；水平敷设时，直接部分间隔距3～5m处设固定点；在线缆的距离首端、尾端、转弯中心点处300～500mm处设置固定点；
l 槽内线缆顺直、不交叉，线缆不溢出线槽，在线缆进出线槽部位，转弯处绑扎固定。
l 在水平、垂直桥架和垂直线槽中敷设线缆时，对线缆进行绑扎，4对双绞线以24根为束，25对或以上主干双绞线、光缆及其他电缆根据线缆的类型、缆径、线缆芯数为束绑扎，绑扎间距不大于1.5m，扣间距均匀、松紧适应；
l 在竖井内同样采用金属线槽敷设线缆，并符合以上有关要求。
8.2.3 机柜、客户端安装、测试
² 客户端安装位置符合设计要求；
² 机柜安装位置符合设计要求；
² 机柜离墙0.6m-1m，以便于安装和施工；
² 底座安装牢固，按设计图的防震要求进行施工；
² 机柜安放竖直，柜面水平，垂直偏差不大于1‰，水平偏差不大于3mm，机柜之间缝隙不大于1mm；
² 机柜表面完整，无损伤，螺丝坚固；
² 机柜内接插件和配线架等设备接触可靠；
² 机柜内接线符合设计要求，接线端子各种标志齐全，保持良好；
² 配线设备，接地体，保护接地，导线截面，颜色符合设计及规范要求；
² 所有机柜设接地端子，良好连接，接入大楼接地排；
² 客户端信息模块、面板等的端接、安装符合设计及规范要求。
第九章 天津新技术产业园区软件大厦施工进度计划
9.1 编制原则
天津新技术产业园区软件大厦弱电系统工程的实施，坚持统一计划的原则，认真做好综合平衡、切合实际、留有余地；坚持施工工序，注意施工的连续性和均衡性。
9.2 编制依据
² 工程合同范本的要求；
² 施工图概预算和施工组织计划；
² 企业内部的人力、资金等保证条件。
9.3 施工进度计划
天津新技术产业园区软件大厦弱电系统工程实施总体计划安排，主要采用分工序施工作业法，根据施工情况分阶段、分步骤进行。
9.3.1 第一步：施工准备阶段
² 工程实地勘测；
² 深化设计方案；
² 技术方案论证；
² 施工技术交底；
² 材料和设备采购、检测。
9.3.2 第二步：主体施工阶段
² 连接线管施工
u 材料进场报验；
u 连接线管施工；
u 管道隐蔽工程记录与验收。
² 线缆敷设
u 线缆材料进场报验；
u 线缆敷设；
u 线缆检测、记录和验收。
9.3.3 第三步：内装修施工阶段
² 设备进场报验
² 设备安装
² 弱电间设备（机柜、配线架等）安装；
² 客户端设备（模块等）安装。
9.3.4 第四步：内装修完工阶段
² 系统调试
u 计算机网络系统调试；
u 综合布线系统测试；
u 电视监控子系统调试；
u 有线电视子系统调试；
u 楼宇自控子系统调试
u 数字会议子系统调试
u 其它测试工作。
9.3.5 第五步：系统移交阶段
² 竣工资料整理及交付；
² 系统自检及整改；
² 系统培训；
² 竣工验收，交付使用。

9.4 劳动力计划表
序号
项目阶段
劳动力人数
1
剔槽配管阶段
20
2
桥架安装阶段
20--25
3
线缆敷设阶段
30-40
4
线缆测试阶段
20
5
设备安装阶段
40
6
系统调试阶段
20
注：本表仅说明在工程进行中预估劳动力（非技术人员）的使用情况，不包含技术人员及现场管理人员等。
9.5 冬、雨季施工措施
考虑到天津新技术产业园区软件大厦弱电系统工程的要求工期可能会历经雨季或冬季，我们会根据现场情况，制订出适宜的防范措施，做好防冻、防潮的准备工作。
进入现场的设备、材料避免放在低洼处，将设备存放在库房的货架上，由专人看护；
施工机具有防雨罩或置于遮雨棚内，电气设备的电源线悬挂固定距离地面2.5米，不拖拉在地。下班后拉闸断电。
夏季炎热天气，施工人员在高层作业时进行体格检查。有关部门做好防暑降温措施。
冬季施工，应做好五防“防火、防滑、防冻、防风、防煤气中毒”。用水不随意乱泼。
第十章 施工配合计划
由于智能化工程施工的特殊性和它的技术要求，基础设施施工（如：桥架、管、线）与土建、装修、机电各专业施工同时进行，该阶段施工主动积极配合好其他各专业施工，为下一步的施工打下良好的基础。其他设备的安装是在土建施工完毕、机电其他各专业施工接近尾声、精装修基本完成，其他专业施工人员大部分撤场的情况下进行施工，因此不仅认真检查现场所具备的施工作业面，尤其做好对各专业的成品保护。对于自身的成品保护必要时提出书面的方案交建设方及监理审查备案并依此执行。以上工作施工前制定相关措施。
本工程的弱电安装施工是整个建筑工程的一个组成部分，与其他各专业的施工必然发生多方面的交叉作业，尤其和装修施工及空调﹑机电安装最为密切。如电缆电线保护管预埋、设备安装和各种支持件﹑固定件的安装，都要在装修施工中预埋、预放和预留孔﹑洞。这样，不但能提高安装质量，而且能加快施工进度，提高生产效率和经济效益，保证施工过程的安全。
施工人员在了解建筑结构及施工方法的基本特点后，采取相应的方法，在装修施工阶段充分利用有利时机，做好电气安装的配合施工。同时不出现弱电安装影响结构的情况，在与任何专业发生交叉矛盾时，请示业主协调解决。
A．弱电系统剔凿配管与土建工程的配合
天津新技术产业园区软件大厦弱电系统工程由于前期没有对弱电系统的管路、孔洞进行预留预埋，所以进场后要对土建已经完成的墙面进行剔凿，对于剔凿完成后的作业面内的垃圾及时清理，配管完成后由土建工程负责对孔洞等进行及时的封堵；
B．线缆桥架施工与土建工程的配合
弱电集成系统线缆桥架的安装施工，应在土建工程基本结束以后，与其它管道（风管、给排水管）的安装同步进行，也可稍迟于管道安装一段时间（约15个工作日），但目前其他专业已经将桥架管道等安装完毕，势必给弱电专业造成一定的施工困难，在施工过程中难免要与其它个专业交叉，这就要与总包进行全面的协调与配合。
C．与机电专业的配合
智能化系统工程与机电其他各专业交叉作业多，主要表现在：在设计时，智能化弱电系统还可能用到机电的某些线槽，如弱电系统中的电源线需走强电的线槽，这时，就需要强电的线槽必须留有足够的容量，以满足弱电系统中电源线的敷设。因此，在施工图深化设计时，还必须与这些单位进行协调设计图纸。
有许多终端设备的安装是与机电设备安装同时进行的。如：BA系统的调节阀等，考虑机电管道、设备的充水、试压，该类设备需由机电专业安装，因此就更要做好此类设备的移交和技术交底，并现场配合做好技术支持。
D．与土建及精装修的配合
进场后首先是配合土建进行清查，了解现场的一些具体情况，对需要在工程中预埋的管要剔凿基础，提前与土建联系，提供必要的数据或图纸，进行相应的交底，同时，在施工中时刻与土建施工单位保持密切接触，观察施工进度，对施工位置是否正确，尺寸是否准确，是否有遗漏进行跟踪。如有问题及时提出，与建设单位及总包共同协商，求得解决的办法。
与精装修的配合非常重要，有许多表面安装的设备，如：摄像机等是待精装修完成后安装，由于这些设备都是表面安装，因此它们的设备的艺术及方法将直接影响到是否与周围环境的协调，是否将破坏整个环境的美观。特别是在安装有大理石的墙面安装摄像机或其它设备，必须在施工前与精装修单位协调，预留出相应的设备或面板安装出线口。以免在所有墙面施工完成后再进行弱电设备安装时，由于随便乱开孔而破坏了墙面的美观，甚至于毁坏墙面。因此精装修进行时就必须配合好，将此类设备的管线敷设好，尤其是吊顶、墙内隐蔽的工程。根据楼内设备布置，吊顶哪些地方需设设备检修口，在装修封顶前提出。因设备安装需要，吊顶龙骨需要加固的，事先给精装修提出要求，加固方案由装修确定。进行表面设备安装时应注意对装修的成品保护，不能破坏、污染装修面。
同时，各子系统控制室的装饰还需与工程整体的装饰工程同步进行，例如在弱电各系统控制室基本装饰完毕前，将各中央控制台、电视墙及其它控制设备定位。
第十一章 保证新技术产业园区软件大厦弱电工程质量的技术措施
11.1 质量检验评定的依据
在天津新技术产业园区软件大厦弱电系统工程项目质量控制中，要对施工过程质量进行控制，也要对最终产品的质量进行控制。因此，质量控制的依据应体现这两部份质量控制的要求，重点对材料、配件、设备的质量进行控制和对工序质量进行控制，除了共同的合同文件、设计图纸以外，还有各种专门的技术性法规或其它规定。
11.1.1 材料和设备质量的控制依据
² 有关产品的技术标准；
² 有关试验、取样、方法的技术标准；
² 有关材料和设备验收、包装、标志的技术标准。
² 凡涉及新用材料时，有权威的技术检验部门关于其技术性能的鉴定书。
11.1.2 工序质量的控制依据
有关智能建筑安装作业的操作规程：操作规程是为保证工序质量而制定的操作技术规范，必须严格执行；
有关施工工艺规程及验收规范：这是以分项、分部工程或实体工程为对象而制定的保证其质量的技术性规范；
11.2 质量控制中的工具、技术和方法
在天津新技术产业园区软件大厦弱电系统工程项目实施与开发过程中，都会在质量保证活动中合理地使用质量保证活动的支持工具、技术和方法。
² 各种材料与设备的质量及规格测试诊断工具
这些工具应能进行设备的拓扑关系分析、单元测试与功能测试。不仅能提供各种测试诊断结果，还能生成性能分析报告，以协助组织最终交付建设方的有效测试验收文件。
在天津新技术产业园区软件大厦弱电系统施工过程中，Fluke DSP4300测试仪、多功能万用表等仪器是我们的测试工具。我们可以给建设方提供包括电子版和书面版两种形式的“测试报告”。
² 系统配置管理工具
支持配置管理人员对配置的更新管理；支持配置管理人员在不同的工程文档相关内容之间进行相互检索，并确定同一工程文档某一内容在工程文档中的涉及范围；同时还应支持系统配置管理人员对系统配置更改进行科学的管理。
² 工程文档辅助生成工具与图形编辑工具
主要用来绘制描述系统分布与结构的系统结构图、平面图、设备连通图以及绘制描述系统特性的一些其它图形。项目实施开发人员利用这个工具的正文与图形编辑功能，可以比较方便地产生清晰悦目的工程文档与图件，也有利于对工程文档进行更改，还有助于提高工程文档的编制质量。
11.3 施工准备工作质量管理
² 建立健全施工现场组织机构，明确每个人的工作岗位和工作范围；
² 在施工组织设计指导下，及时编制施工方案和质量保证技术措施；
² 做好各专业的准备工作；
² 配备专职人员负责管理施工图纸、标准图集，修改设计和技术核定等技术文件；
² 组织特殊工种技术培训，操作资格审查或考核；
² 施工机具、试验设备、测量仪器和计量器具的准备；
² 做好施工人员技术交底；
² 按工种设计、施工设计或规范要求，做好工艺评定试验的项目；
² 材料和设备的施工技术设施投入使用前的检查与确认；
² 做好接受第三方质量监督的准备，为第三方监督创造必要的备件。
11.4 质量管理工作程序
运用系统工程的观点和方法，以保证质量为目的，将有关部门、各个工作岗位、各个环节的管理和施工生产活动严密地组织起来，使全体成员形成保证质量的有机整体，落实施工准备、施工中和系统试运行、交工后服务三个阶段的工作内容、工作程序、权限和方法，使质量在形成过程处于受控状态。
11.5 质量保证体系
11.5.1 公司质量体系构成
我公司按照ISO9001质量保证模式建立了文件化的质量体系，它包括质量手册、程序文件、操作层次的质量体系文件以及质量体系运行中的各种质量记录。
11.5.2 公司质量体系运行情况
公司文件化质量体系的建立，极大地促进了公司质量工作有组织，有秩序的开展，公司对每一项业务和每一项工程，坚持按照ISO9001标准严格管理每一个质量环节，从合同控制、设计控制、文件和资料的控制、采购控制、设备及过程控制，确保了每一项业务和每一项工程自始至终的过程质量处于受控状态，为最终工程项目质量目标的圆满实现奠定了可靠的基础。
另外，高度重视供货商的评价和选择，广泛收集有关供货商的信息，参加供货商组织的学术，商务活动，如培训、交流等等，与著名的CISCO、AVAYA、IBDN等公司建立了合作伙伴关系，使他们成为我公司坚强的后盾。同时严格控制采购管理，对采购计划进行审批确认后，再签订采购合同，到货时进行设备检验，必要时进行性能测试，确保将最适用的产品应用到工程项目中。
公司高度重视质量体系运行中产生的质量记录的收集、保存和管理，对质量记录格式以及从产生到归档的管理细致、严格，使之能充分反映公司质量体系运行的真实全貌，为不断开展质量改进活动提供了依据，也是实现工程项目质量可追溯性的重要依据之一。
11.5.3 系统工程质量保证体系
公司现行的质量体系是公司开展各项业务活动必须遵循的总的方针和原则，而针对工程实施的质量管理与保证体系是公司现行的质量体系的一个具体体现，因此，它必须与公司现行的质量体系保持一致。同时，结合天津新技术产业园区软件大厦弱电系统工程施工的具体需求，建立实用的质量体系，使之有效地运行于工程实施的各个环节和阶段，以确保工程质量目标的实现。
11.6 质量方针和质量目标
质量方针——以完善有效的质量体系运行于工程实施过程中的每一个环节，以优异的工程和服务质量参与竞争，跻身市场。
质量目标——按照GB/TI9001-ISO9001质量体系要求及工程相关要求，保质、按时、全面地完成天津新技术产业园区软件大厦弱电系统工程，竣工验收达到国家验收标准规定的优良等级。在保质保量完成任务的情况下，提供合理最短工期。
11.7 工程质量管理职责分配
在天津新技术产业园区软件大厦弱电系统工程总指挥领导下，按照工程项目组的人员组成质量保证机构。负责监督指导规程、规范、标准的执行，参加编制和审批质保措施计划、施工方案和技术措施，参加图纸会审，重大事故调查分析、处理，质量培训教育和特殊工种考核，做好交工后服务工作。
11.8 工程质量保证依据
质量体系文件
² 质量手册；
² 程序文件；
² 质量体系操作层次文件。
有关国家或专业标准规范
² GB/T19001-ISO9001质量体系设计、开发、生产、安装和服务质量保证模式；
质量记录
在工程实施过程中，由各项业务活动所产生的质量记录。如：检验、调（测）试及验收报告，工程总结，设计变更记录，等等。
11.9
