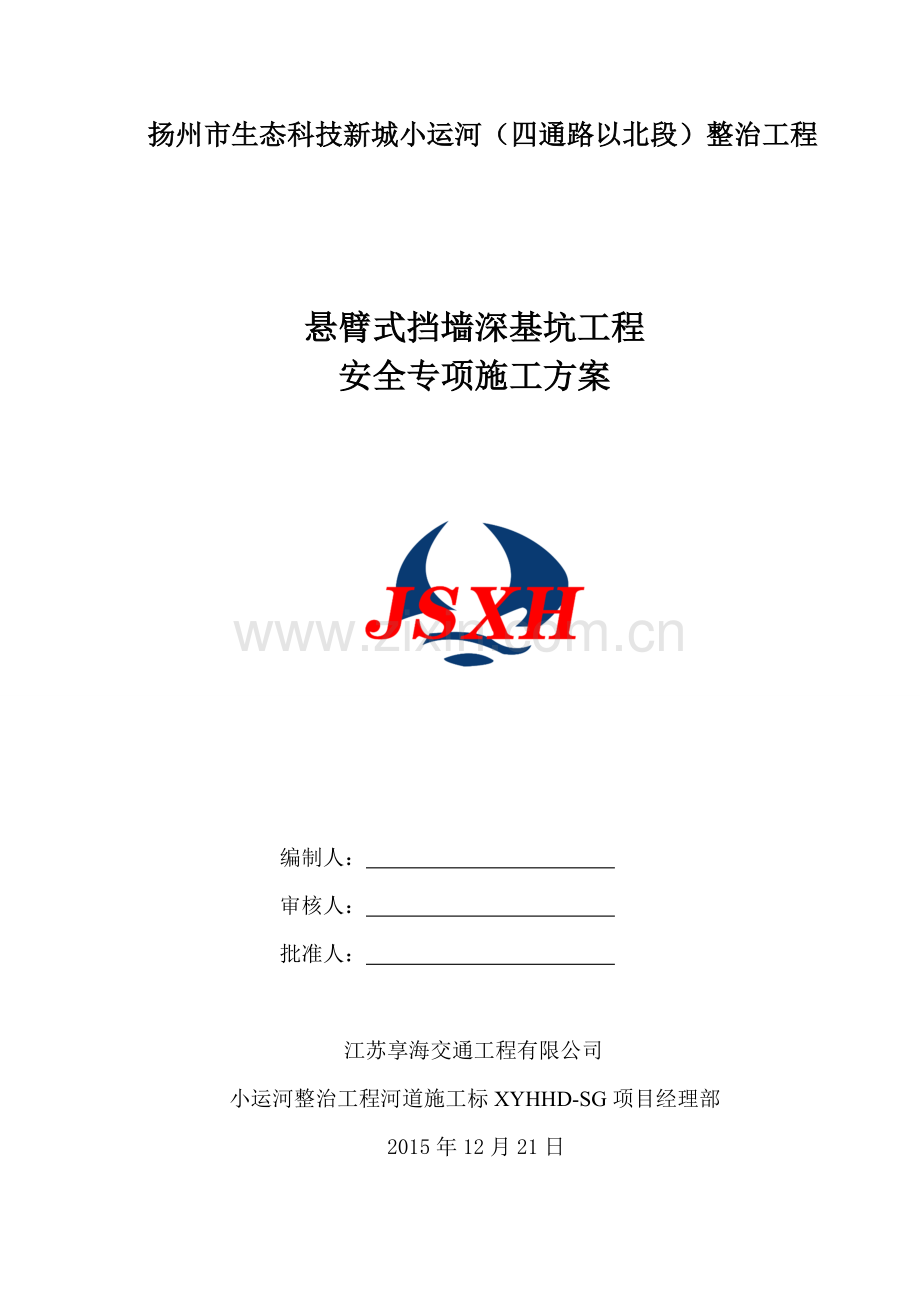

扬州市生态科技新城小运河（四通路以北段）整治工程悬臂式挡墙深基坑工程安全专项施工方案编制人： 审核人： 批准人： 江苏享海交通工程有限公司小运河整治工程河道施工标XYHHD-SG项目经理部2015年12月21日目录第一章 编制说明及编制依据 .1第二章 工程概况 .2第三章 施工总体布置 33第四章 基坑开挖施工方案 37第五章、危险因素分析、对策及安全检查、控制方法 .42第六章、应急预案及应急救援人员、设备、器材的落实情况 46扬州市生态科技新城小运河（四通路以北段）整治工程悬臂式挡墙基坑工程施工方案第一章 编制说明及编制依据一、编制说明 为预防悬臂式挡墙深基坑施工现场发生坍塌、物体打击、机械伤害等事故，保证施工安全，结合我公司以往施工经验以及小运河工程总体施工组织设计和设计地质勘测报告，特编制此专项方案，以指导现场安全作业二、编制依据序号法令、规范、规程名称规范、规程编号1中华人民共和国安全生产法主席令第13号2建设工程安全生产管理条例国务院令第393号3公路水运工程安全生产监督管理办法交通部令2007年第1号10公路工程施工安全技术规范JTG F90-201511建筑机械使用安全技术规程JGJ 33-201214建筑施工安全检查标准JGJ 59-201115公路水运工程施工安全标准化指南ISBN978-7-114-10665-116公路工程建设现场安全管理标准化指南ISBN978-7-114-10088-817建筑深基坑工程施工安全技术规范JGJ311-201318建筑基坑支护技术规范JGJ412-201219建筑基坑工程监测技术规范GB50497-200920建筑边坡工程技术规范GB50330-2013第二章 工程概况一、工程概况小运河位于扬州市生态科技新城杭集镇境内。小运河整治工程河道施工标位于抽排区的高排区，高排片运河东路以南区域河道均汇水入四七湾芒稻河故道，规划拓浚韩万河并上延，形成东部的骨干引排河道，拓浚小运河、立新河-韩许河，形成高排区的骨干水系。本次整治范围为小运河老宁通公路以北段：河道拓浚约1.1km；结合拆建迎宾桥，新建小运河保水节制闸，净宽6m；新建韩许河路桥（总长20m,桥面总宽为33.5m），裔庙路桥（总长20m,桥面总宽为18m）。一座步行桥，一座栈桥等及相关临时工程的施工与保修。本工程河道施工悬臂式挡土墙结构主要分布在K0+000K0+487河道两侧，K0+487K0+850河道东侧，K0+850K0+987河道两侧。防护桩结构分布在K0+487K0+850河道西侧。二、现场地质条件1、工程地质条件第层素填土：主要为灰黄色砂壤图，杂粉质粘土，上部杂较多碎砖块，碎砼块等建筑垃圾，土质杂乱不均。场地河道两侧普遍分布，层厚0.23.5m。第层：灰黄、灰色砂壤土夹粉砂局部夹粉质粘土薄层；含云母片，饱和，稍密，中压缩性。场地普遍分布，层厚0.94.2m。第层：灰色粉砂夹砂壤土，含云母片，局部夹粉质粘土薄层；饱和，稍密，中压缩性。场地普遍分布，层厚2.56.3m。第层：灰色粉砂夹粉土，含云母片，局部夹粉质粘土薄层；饱和，中密状态，中压缩性。场地普遍分布，层厚1.85.1m。第层：灰、青灰色粉砂，夹粉土薄层，含云母片，饱和，密实状态，中压缩性。场地普遍分布，层厚3.16.7m。第层：灰、青灰色粉砂，夹粉土薄层，含云母片，饱和，密实状态，中压缩性。场地普遍分布，部分钻孔未揭穿，最大揭示层厚8.0m。第层：灰色粉砂夹粉土，含云母片，局部夹粉质粘土薄层；饱和，中密状态，中压缩性。场地普遍分布，部分钻孔未揭穿，最大揭示层厚8.6m。第层：灰、青灰色粉砂，夹粉土薄层，含云母片，饱和，密实状态，中压缩性。在节制闸部位揭示，未揭穿，最大揭示层厚4.5m。2、水文条件根据地下水的赋存、埋藏条件，本工程勘察揭示的地下水类型为松散岩类孔隙水。大气降水及地表水的渗入补给为地下水的主要补给来源，其次为地表水的渗入补给。蒸发、植物蒸腾及人工开采为场地地下水主要排泄方式。层堆土，受人类活动影响，产生裂隙、孔洞，具有一定的透水性；层砂性土室内渗透试验测得平均渗透系数k=A*10-4cm/s；层共同组成场地的潜在含水层。三、边坡稳定验算由于开挖深度在6m6.5m，经计算，边坡采用坡率法，坡比1：1，且采用井点降水，计算如下小运河整治边坡稳定计算CS2断面J05孔 支护方案 天然放坡支护 基本信息 规范与规程建筑基坑支护技术规程 JGJ 120-2012支护结构安全等级三级支护结构重要性系数00.90基坑深度H(m)5.900放坡级数2超载个数1- 放坡信息 坡号台宽(m)坡高(m)坡度系数11.0002.9001.00020.0003.0001.000- 超载信息 超载类型超载值作用深度作用宽度距坑边距形式长度序号(kPa,kN/m)(m)(m)(m)(m)120.0000.0005.0008.500条形- 土层信息 土层数4坑内加固土否内侧降水最终深度(m)6.500外侧水位深度(m)5.500- 土层参数 层号土类名称层厚(m)重度(kN/m3)浮重度(kN/m3)粘聚力(kPa)内摩擦角(度)与锚固体摩擦阻力(kPa)粘聚力水下(kPa)内摩擦角水下(度)1素填土2.8019.3-12.0017.6025.0-2粉土1.7019.2-4.7026.2043.0-3粉砂5.5019.59.55.0026.0055.05.0026.004粉土3.5019.29.2-65.05.0025.60 基坑外侧花管参数 基坑外侧花管排数2序横向间距纵向间距入射角钻孔直径有效长度发挥抗拉力号(m)(m)()(mm)(m)系数(kN)13.5001.00090.01006.0001.000150.00023.0001.00090.01006.0001.000150.000- 设计结果 整体稳定验算 天然放坡计算条件: 计算方法：瑞典条分法应力状态：总应力法基坑底面以下的截止计算深度: 0.00m基坑底面以下滑裂面搜索步长: 5.00m条分法中的土条宽度: 1.00m天然放坡计算结果: 道号整体稳定半径圆心坐标圆心坐标安全系数R(m)Xc(m)Yc(m)11.7185.9974.9869.03121.6746.0094.8248.95231.5058.6202.7709.91141.32910.6571.06311.03651.27310.7100.42710.701CS3断面CJ09孔 支护方案 天然放坡支护 基本信息 规范与规程建筑基坑支护技术规程 JGJ 120-2012支护结构安全等级三级支护结构重要性系数00.90基坑深度H(m)5.800放坡级数2超载个数1- 放坡信息 坡号台宽(m)坡高(m)坡度系数11.0002.8001.00020.0003.0001.000- 超载信息 超载类型超载值作用深度作用宽度距坑边距形式长度序号(kPa,kN/m)(m)(m)(m)(m)120.0000.0005.0008.500条形- 土层信息 土层数4坑内加固土否内侧降水最终深度(m)6.500外侧水位深度(m)5.500- 土层参数 层号土类名称层厚(m)重度(kN/m3)浮重度(kN/m3)粘聚力(kPa)内摩擦角(度)与锚固体摩擦阻力(kPa)粘聚力水下(kPa)内摩擦角水下(度)1素填土2.4019.3-12.0017.6025.0-2粉土2.5019.2-4.7026.2043.0-3粉砂5.0019.59.55.0026.0055.05.0026.004粉土4.9019.29.2-65.05.0025.60- 基坑外侧花管参数 基坑外侧花管排数2序横向间距纵向间距入射角钻孔直径有效长度发挥抗拉力号(m)(m)()(mm)(m)系数(kN)13.5001.00090.01006.0001.000150.00023.0001.00090.01006.0001.000150.000- 设计结果 整体稳定验算 天然放坡计算条件: 计算方法：瑞典条分法应力状态：总应力法基坑底面以下的截止计算深度: 0.00m基坑底面以下滑裂面搜索步长: 5.00m条分法中的土条宽度: 1.00m天然放坡计算结果: 道号整体稳定半径圆心坐标圆心坐标安全系数R(m)Xc(m)Yc(m)11.9385.9535.5439.24221.7345.9974.8868.93131.4288.6752.0539.49841.32510.6570.96310.93651.28210.6960.48510.685CS4断面J17孔 支护方案 天然放坡支护 基本信息 规范与规程建筑基坑支护技术规程 JGJ 120-2012支护结构安全等级三级支护结构重要性系数00.90基坑深度H(m)6.000放坡级数2超载个数1- 放坡信息 坡号台宽(m)坡高(m)坡度系数11.0003.0001.00020.0003.0001.000- 超载信息 超载类型超载值作用深度作用宽度距坑边距形式长度序号(kPa,kN/m)(m)(m)(m)(m)120.0000.0005.0008.500条形- 土层信息 土层数4坑内加固土否内侧降水最终深度(m)6.500外侧水位深度(m)5.500- 土层参数 层号土类名称层厚(m)重度(kN/m3)浮重度(kN/m3)粘聚力(kPa)内摩擦角(度)与锚固体摩擦阻力(kPa)粘聚力水下(kPa)内摩擦角水下(度)1素填土2.6019.3-12.0017.6025.0-2粉土2.3019.2-4.7026.2043.0-3粉砂6.3019.59.55.0026.0055.05.0026.004粉土4.3019.29.2-65.05.0025.60- 基坑外侧花管参数 基坑外侧花管排数2序横向间距纵向间距入射角钻孔直径有效长度发挥抗拉力号(m)(m)()(mm)(m)系数(kN)13.5001.00090.01006.0001.000150.00023.0001.00090.01006.0001.000150.000- 设计结果 整体稳定验算 天然放坡计算条件: 计算方法：瑞典条分法应力状态：总应力法基坑底面以下的截止计算深度: 0.00m基坑底面以下滑裂面搜索步长: 5.00m条分法中的土条宽度: 1.00m天然放坡计算结果: 道号整体稳定半径圆心坐标圆心坐标安全系数R(m)Xc(m)Yc(m)11.7985.9745.4129.28821.6276.0214.7648.97231.4169.5001.77510.57641.31710.6571.16311.13651.25110.7240.37010.717CS5断面CJ21孔 支护方案 天然放坡支护 基本信息 规范与规程建筑基坑支护技术规程 JGJ 120-2012支护结构安全等级三级支护结构重要性系数00.90基坑深度H(m)6.400放坡级数2超载个数1- 放坡信息 坡号台宽(m)坡高(m)坡度系数11.0003.2001.10020.0003.2001.100- 超载信息 超载类型超载值作用深度作用宽度距坑边距形式长度序号(kPa,kN/m)(m)(m)(m)(m)120.0000.0005.0008.500条形- 土层信息 土层数4坑内加固土否内侧降水最终深度(m)7.000外侧水位深度(m)6.000- 土层参数 层号土类名称层厚(m)重度(kN/m3)浮重度(kN/m3)粘聚力(kPa)内摩擦角(度)与锚固体摩擦阻力(kPa)粘聚力水下(kPa)内摩擦角水下(度)1素填土2.5019.3-12.0017.6025.0-2粉土2.6019.2-4.7026.2043.0-3粉砂5.3019.59.55.0026.0055.05.0026.004粉土4.4019.29.2-65.05.0025.60- 基坑外侧花管参数 基坑外侧花管排数2序横向间距纵向间距入射角钻孔直径有效长度发挥抗拉力号(m)(m)()(mm)(m)系数(kN)13.5001.00090.01006.0001.000150.00023.0001.00090.01006.0001.000150.000- 设计结果 整体稳定验算 天然放坡计算条件: 计算方法：瑞典条分法应力状态：总应力法基坑底面以下的截止计算深度: 0.00m基坑底面以下滑裂面搜索步长: 5.00m条分法中的土条宽度: 1.00m天然放坡计算结果: 道号整体稳定半径圆心坐标圆心坐标安全系数R(m)Xc(m)Yc(m)11.7294.1006.4487.83321.4856.0465.1679.21231.3658.7042.4799.94041.2519.8991.32410.26051.20911.8530.47111.843CS6断面J28孔 支护方案 天然放坡支护 基本信息 规范与规程建筑基坑支护技术规程 JGJ 120-2012支护结构安全等级三级支护结构重要性系数00.90基坑深度H(m)4.800放坡级数2超载个数2- 放坡信息 坡号台宽(m)坡高(m)坡度系数11.0002.4001.10020.0002.4001.100- 超载信息 超载类型超载值作用深度作用宽度距坑边距形式长度序号(kPa,kN/m)(m)(m)(m)(m)120.0000.0005.0008.000条形-240.0000.00020.0008.000条形- 土层信息 土层数4坑内加固土否内侧降水最终深度(m)5.500外侧水位深度(m)4.500 土层参数 层号土类名称层厚(m)重度(kN/m3)浮重度(kN/m3)粘聚力(kPa)内摩擦角(度)与锚固体摩擦阻力(kPa)粘聚力水下(kPa)内摩擦角水下(度)1素填土0.5019.3-12.0017.6025.0-2粉土3.0019.2-4.7026.2043.0-3粉砂9.1019.59.55.0026.0055.05.0026.004粉土3.6019.29.2-65.05.0025.60- 基坑外侧花管参数 基坑外侧花管排数2序横向间距纵向间距入射角钻孔直径有效长度发挥抗拉力号(m)(m)()(mm)(m)系数(kN)13.0001.00090.01006.0001.000150.00022.0001.00090.01006.0001.000150.000- 设计结果 整体稳定验算 天然放坡计算条件: 计算方法：瑞典条分法应力状态：总应力法基坑底面以下的截止计算深度: 0.00m基坑底面以下滑裂面搜索步长: 5.00m条分法中的土条宽度: 1.00m天然放坡计算结果: 道号整体稳定半径圆心坐标圆心坐标安全系数R(m)Xc(m)Yc(m)18.9201.1465.7835.44421.3755.9534.7838.24231.3969.3443.03010.50641.2428.8922.4578.93351.2078.9311.9718.711CS7断面J32孔 支护方案 天然放坡支护 基本信息 规范与规程建筑基坑支护技术规程 JGJ 120-2012支护结构安全等级三级支护结构重要性系数00.90基坑深度H(m)6.230放坡级数2超载个数1- 放坡信息 坡号台宽(m)坡高(m)坡度系数11.0003.2301.00020.5003.0001.000- 超载信息 超载类型超载值作用深度作用宽度距坑边距形式长度序号(kPa,kN/m)(m)(m)(m)(m)120.0000.0005.0009.000条形- 土层信息 土层数4坑内加固土否内侧降水最终深度(m)7.000外侧水位深度(m)5.000- 土层参数 层号土类名称层厚(m)重度(kN/m3)浮重度(kN/m3)粘聚力(kPa)内摩擦角(度)与锚固体摩擦阻力(kPa)粘聚力水下(kPa)内摩擦角水下(度)1素填土1.9019.3-12.0017.6025.0-2粉土2.3019.2-4.7026.2043.0-3粉砂5.5019.59.55.0026.0055.05.0026.004粉土2.7019.29.2-65.05.0025.60 基坑外侧花管参数 基坑外侧花管排数2序横向间距纵向间距入射角钻孔直径有效长度发挥抗拉力号(m)(m)()(mm)(m)系数(kN)14.0001.00090.01006.0001.000150.00023.0001.00090.01006.0001.000150.000- 设计结果 整体稳定验算 天然放坡计算条件: 计算方法：瑞典条分法应力状态：总应力法基坑底面以下的截止计算深度: 0.00m基坑底面以下滑裂面搜索步长: 5.00m条分法中的土条宽度: 1.00m天然放坡计算结果: 道号整体稳定半径圆心坐标圆心坐标安全系数R(m)Xc(m)Yc(m)12.1874.8126.9099.01921.5006.0505.1309.01831.5247.5113.7419.44241.3748.6892.8309.84951.20410.7570.74110.754CS8断面CJ36孔 支护方案 天然放坡支护 基本信息 规范与规程建筑基坑支护技术规程 JGJ 120-2012支护结构安全等级三级支护结构重要性系数00.90基坑深度H(m)6.400放坡级数2超载个数1 放坡信息 坡号台宽(m)坡高(m)坡度系数11.0003.2001.00020.5003.2001.000- 超载信息 超载类型超载值作用深度作用宽度距坑边距形式长度序号(kPa,kN/m)(m)(m)(m)(m)120.0000.0005.0009.000条形- 土层信息 土层数4坑内加固土否内侧降水最终深度(m)7.000外侧水位深度(m)6.000- 土层参数 层号土类名称层厚(m)重度(kN/m3)浮重度(kN/m3)粘聚力(kPa)内摩擦角(度)与锚固体摩擦阻力(kPa)粘聚力水下(kPa)内摩擦角水下(度)1素填土2.3019.3-12.0017.6025.0-2粉土2.6019.2-4.7026.2043.0-3粉砂4.6019.59.55.0026.0055.05.0026.004粉土3.6019.29.2-65.05.0025.60- 基坑外侧花管参数 基坑外侧花管排数2序横向间距纵向间距入射角钻孔直径有效长度发挥抗拉力号(m)(m)()(mm)(m)系数(kN)13.0001.00090.01006.0001.000150.00023.0001.00090.01006.0001.000150.000- 设计结果 整体稳定验算 天然放坡计算条件: 计算方法：瑞典条分法应力状态：总应力法基坑底面以下的截止计算深度: 0.00m基坑底面以下滑裂面搜索步长: 5.00m条分法中的土条宽度: 1.00m天然放坡计算结果: 道号整体稳定半径圆心坐标圆心坐标安全系数R(m)Xc(m)Yc(m)12.0215.7076.0109.79221.5476.0465.3479.21231.4199.5002.67510.97641.25110.7241.27011.11751.20210.7810.64910.780CS9断面CJ40孔 支护方案 天然放坡支护 基本信息 规范与规程建筑基坑支护技术规程 JGJ 120-2012支护结构安全等级三级支护结构重要性系数00.90基坑深度H(m)5.500放坡级数2超载个数1- 放坡信息 坡号台宽(m)坡高(m)坡度系数11.0002.5001.00021.0003.0001.000- 超载信息 超载类型超载值作用深度作用宽度距坑边距形式长度序号(kPa,kN/m)(m)(m)(m)(m)120.0000.0005.0008.000条形- 土层信息 土层数4坑内加固土否内侧降水最终深度(m)6.000外侧水位深度(m)5.000- 土层参数 层号土类名称层厚(m)重度(kN/m3)浮重度(kN/m3)粘聚力(kPa)内摩擦角(度)与锚固体摩擦阻力(kPa)粘聚力水下(kPa)内摩擦角水下(度)1素填土2.2019.3-12.0017.6025.0-2粉土2.8019.29.24.7026.2043.04.
