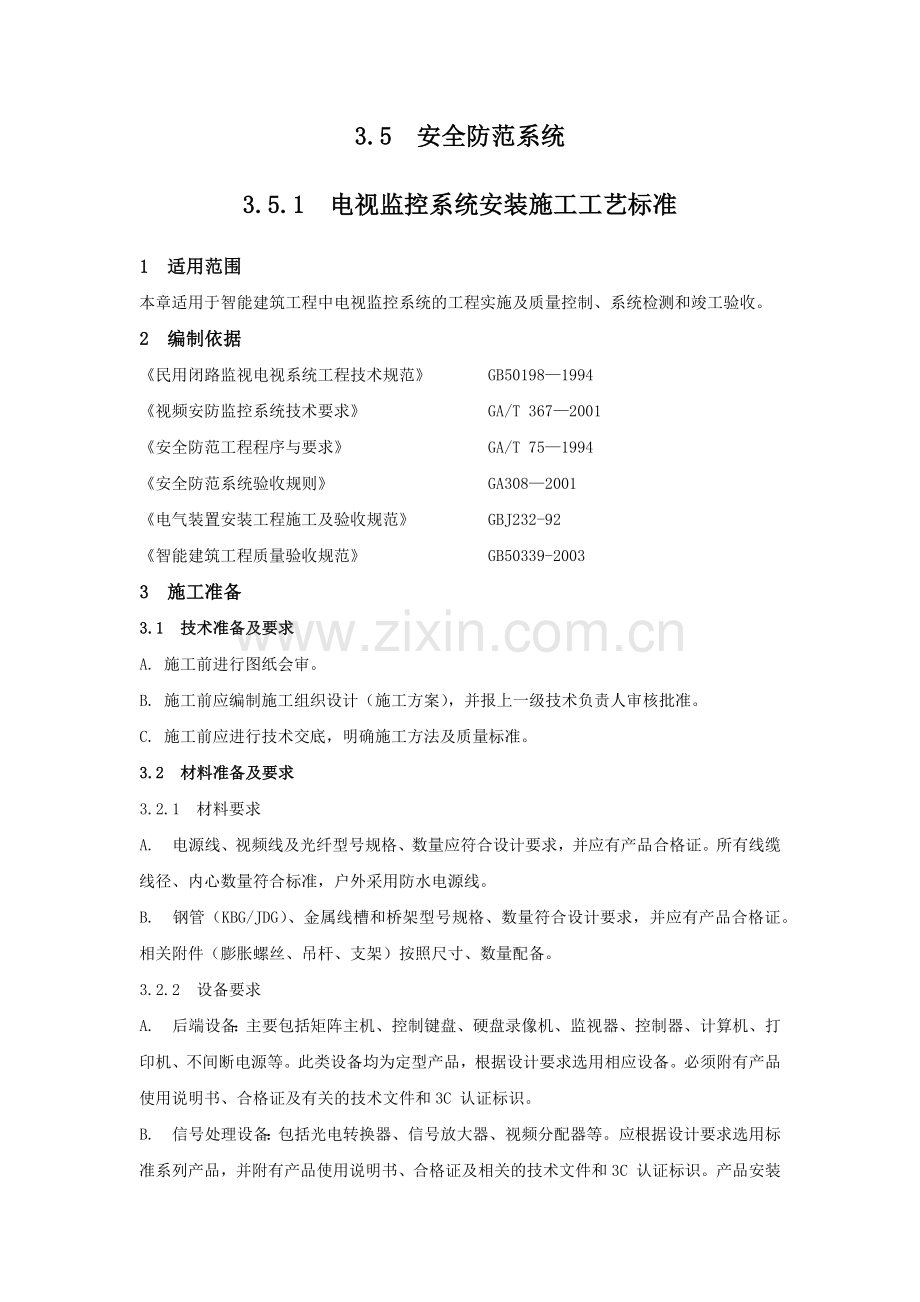

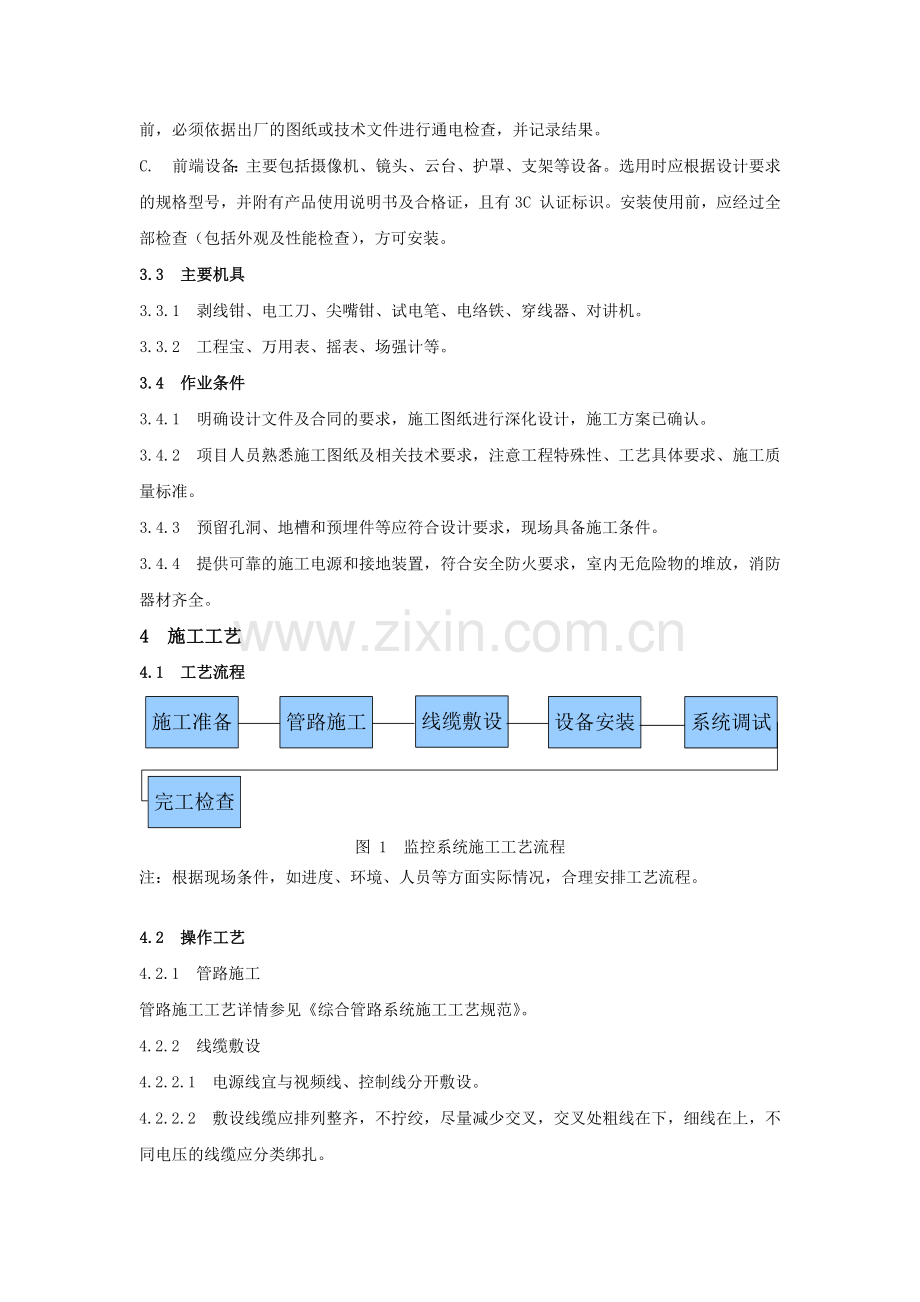

3.5 安全防范系统3.5.1 电视监控系统安装施工工艺标准1 适用范围本章适用于智能建筑工程中电视监控系统的工程实施及质量控制、系统检测和竣工验收。2 编制依据民用闭路监视电视系统工程技术规范 GB501981994 视频安防监控系统技术要求 GA/T 3672001安全防范工程程序与要求 GA/T 751994 安全防范系统验收规则 GA3082001电气装置安装工程施工及验收规范 GBJ232-92智能建筑工程质量验收规范 GB50339-20033 施工准备3.1 技术准备及要求A. 施工前进行图纸会审。B. 施工前应编制施工组织设计（施工方案），并报上一级技术负责人审核批准。C. 施工前应进行技术交底，明确施工方法及质量标准。3.2 材料准备及要求3.2.1 材料要求A. 电源线、视频线及光纤型号规格、数量应符合设计要求，并应有产品合格证。所有线缆线径、内心数量符合标准，户外采用防水电源线。B. 钢管（KBG/JDG）、金属线槽和桥架型号规格、数量符合设计要求，并应有产品合格证。相关附件（膨胀螺丝、吊杆、支架）按照尺寸、数量配备。3.2.2 设备要求A. 后端设备：主要包括矩阵主机、控制键盘、硬盘录像机、监视器、控制器、计算机、打印机、不间断电源等。此类设备均为定型产品，根据设计要求选用相应设备。必须附有产品使用说明书、合格证及有关的技术文件和3C 认证标识。 B. 信号处理设备：包括光电转换器、信号放大器、视频分配器等。应根据设计要求选用标准系列产品，并附有产品使用说明书、合格证及相关的技术文件和3C 认证标识。产品安装前，必须依据出厂的图纸或技术文件进行通电检查，并记录结果。C. 前端设备：主要包括摄像机、镜头、云台、护罩、支架等设备。选用时应根据设计要求的规格型号，并附有产品使用说明书及合格证，且有3C 认证标识。安装使用前，应经过全部检查（包括外观及性能检查），方可安装。3.3 主要机具3.3.1 剥线钳、电工刀、尖嘴钳、试电笔、电络铁、穿线器、对讲机。3.3.2 工程宝、万用表、摇表、场强计等。3.4 作业条件3.4.1 明确设计文件及合同的要求，施工图纸进行深化设计，施工方案已确认。3.4.2 项目人员熟悉施工图纸及相关技术要求，注意工程特殊性、工艺具体要求、施工质量标准。3.4.3 预留孔洞、地槽和预埋件等应符合设计要求，现场具备施工条件。3.4.4 提供可靠的施工电源和接地装置，符合安全防火要求，室内无危险物的堆放，消防器材齐全。4 施工工艺4.1 工艺流程图 1 监控系统施工工艺流程注：根据现场条件，如进度、环境、人员等方面实际情况，合理安排工艺流程。4.2 操作工艺4.2.1 管路施工管路施工工艺详情参见综合管路系统施工工艺规范。4.2.2 线缆敷设4.2.2.1 电源线宜与视频线、控制线分开敷设。4.2.2.2 敷设线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下，细线在上，不同电压的线缆应分类绑扎。4.2.2.3 管内穿入多根线缆时，线缆之间不得相互拧绞，管内不得有接头，接头必须在线盒（箱）处连接。4.2.2.4 不要拉伸电缆或使之过度弯曲，避免电缆同供热管道和其他热源的接触。线管不便于直接敷设到位时，线管出线终端口与设备接线端子之间，必须采用金属软管连接，不得将线缆直接裸露。4.2.2.5 进入机柜后的线缆应分别进入电视墙内分线槽或分别绑扎固定。4.2.2.6 引至摄像机终端的线缆应留有一米的余量，摄像机的同轴电缆和电源线及控制线均应固定，不应用与终端摄像机的插头承受电缆自重。4.2.2.7 所敷设的线缆两端必须做标记。5 质量标准15.1 主控项目5.1.1 设备安装5.1.1.1 摄像机安装A. 摄像机逐个通电进行检测、粗调焦距,在摄像机处于正常工作状态后，方可安装；在搬运和安装摄像机过程中，严禁打开镜头盖。B. 安装位置不应影响现场设备运行和人员正常活动、不易受到破坏。C. 在高压带电设备附近架设摄像机时，应根据带电设备的要求，确定安全距离。D. 摄像机安装要避免强光直射，避免逆光安装；若必须逆光安装时，应选择具有逆光补助功能的摄像机。E. 室外摄像机安装高度若明显高于周围建筑物时，应加避雷措施。F. 在满足监视目标视场范围要求的条件下，安装高度：室内宜距地面2.55m或吊顶下0.2m处；室外应距地面3.510m，并不得低于3.5m。G. 摄像装置的安装应牢靠、稳固，墙面壁装时，支架应安装牢固，不应晃动；吊顶吸顶安装时，应用吊杆固定在顶板上，尽量避免利用吊顶龙骨安装。H. 从摄像机引出的电缆宜留有lm的余量，信号线和电源线应分别引入，外露部分用软管保护。I. 电梯厢内摄像机应安装在电梯厢顶部、电梯操作器的对角处，应能监视电梯厢内全景。J. 摄像机应由监控室集中供电。 K. 先对摄像机进行初步安装，经通电试看、细调，检查各项功能，观察监视区域的覆盖范围和图像质量，符合要求后方可固定。M. 镜头安装要注意“C”、“CS”安装方式：镜头与摄像机的选择应互对应。CS 型镜头应安装在CS 型摄像机上；C 型镜头应安装在C 型摄像机上。但当无法配套使用时，CS 型镜头可以安装在C 型接口的摄像机上，还要附加一个CS 改C 型镜座接圈，但C 型镜头不能安装在CS 型接口的摄像机上。N. 防护罩、云台要注意电动云台运动时，支架不应有晃动；云台安装完应通过试验，上、下、左、右旋转灵活，所有线缆不应影响云台转动。5.1.1.2 电视墙及内部设备安装A. 水泥地面控制室，电视墙底面与地面接触牢靠，桥架沿地面进入电视墙；有防静电地板的控制室，电视墙放在地板支架上固定，桥架从防静电地板进入电视墙。B. 电视墙安装应竖直平稳，垂直偏差不得超过1；电视墙背面和侧面距离墙的净距不应小于0.8m； C. 电视墙设备合理分布放置，通常视频矩阵和硬盘录像机分别放在视频分配器两侧，便于视频跳线跨接。D. 监视器装在固定的电视墙或台上，监视器的安装位置应使屏幕不受外来光直射。监视器的外部可调节部分，应暴露在便于操作的位置，并加盖保护。5.1.1.3 控制台及内部设备安装A. 控制台底座应与地面固定；有防静电地板的控制室，控制台底座与地板固定。B. 控制台应安放竖直，台面水平；内部接线牢靠、符合设计要求。C. 控制台正面与墙的净距不应小于1.2m；侧面与墙净距，如是主要走道不应小于1.5m，次要走道不应小于0.8m。D. 所有连接线缆应从电视墙、控制台底部引入。在距拐弯点10mm处捆扎，每隔100200mm应捆扎一次。有防静电地板的控制室，线路从地板内地面桥架引入到电视墙、控制台，桥架内线缆应分类成束困扎，线路两端应留适度余量，并标示明显的永久性标记。5.2 一般项目5.2.1 系统调试A. 编制调试方案，按照合同与招投标文件要求，合理安排人员，准备调试设备，检查现场环境，做好调试前准备工作。B. 调整摄像机聚焦和光圈，使摄像范围、清晰度、线数、灰度等满足使用要求；测试云台摄像机变焦、旋转、雨刷等动作是否正常。C. 设置矩阵参数，实现键盘调看监视图像功能，实现图像巡视功能，实现摄像机位置、时间、日期描述，实现报警联动功能等，满足正常使用需求。调整主机操作正常，并按正式设计方案达到相关功能要求。D. 设置硬盘录像机参数，实现图像录存、回放功能，并且图像质量到达可用要求。硬盘录像机存储格式及容量表如图2所示：图 2 硬盘录像机存储表E. 设置监控与报警信号联动，图像自动调出报警信号图像。F. 设置主机操作软件，达到软件功能要求；调整主机连接的外围设备能够正常使用。5.3 质量要求5.3.1 安装质量检查，主要检查桥架管路、线缆敷设、设备安装、终端接线的施工质量，详细内容参见视频安防监控系统分项工程检查表。5.3.2 系统功能检查，主要检查摄像机图像质量、存储容量、显示效果、调用及联动功能，详细内容参见视频安防监控系统分项工程检查表。6 成品保护6.1 系统供电、接地及保护6.1.1 摄像机应由监控室统一供电，由监控室设有电源控制开关。根据现场条件，也可就近取电的，则必须电源可靠符合使用要求。6.1.2 系统的供电电源应采用220V、50Hz的单相交流电源，并应配置专门的配电箱。当电压波动超出+5-10范围时，应设稳压电源装置。稳压装置的标称功率不得小于系统使用功率的1.5倍。6.1.3 设备接地可采用单独接地或联合接地。接地电阻要求：室内单独接地电阻要求小于4欧姆，联合接地电阻要求小于1欧姆。6.1.4 应采用线缆截面积不小于6mm的黄绿双色塑料绝缘多股铜芯导线与接地体连接。联合接地应采用截面404 mm的铜排作为汇流排，从汇流排向下引线采用404 mm热镀锌扁钢或线径不小于35 mm的黄绿双色塑料绝缘铜芯导线。7 安全、环保措施237.1 安全措施表7.1 施工过程危害辨识及控制措施序号主要作业活动危险源主要控制措施1登高安装坠落马蹬要牢固，人字梯设防滑链注：表中内容仅供参考，现场应根据实际情况重新辨识。7.2 环保措施表7.2 环境因素辨识及控制措施序号主要作业活动环境因素主要控制措施1接线、安装固体废弃物废弃物定点放置、集中处理注：表中内容仅供参考，现场应根据实际情况重新辨识。8 质量记录8.1 系统的测试8.1.1 系统的质量主观评价,如表1所示：表1 图像质量损失主观评价图像质量损伤的主观评价评分分级图像上不觉察有损伤或干扰存在5图像上稍有可觉察的损伤或干扰，但并不令人讨厌4图像上有明显的损伤或干扰，令人感到讨厌3图像上损伤或干扰较严重，令人相当讨厌2图像上损伤或干扰极严重，不能观看1注：图像质量可按五级损伤制评定，图像质量不应低于4分D项 目损伤的主观评价现象随机信噪比噪波，即“雪花干扰”单频干扰图像中纵、斜、人字形或波浪状的条纹，即“网纹”电源干扰图像中上下移动的黑白间置的水平横条，即“黑白滚道”脉冲干扰图像中不规则的闪烁、黑白麻点或“跳动”0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a54
