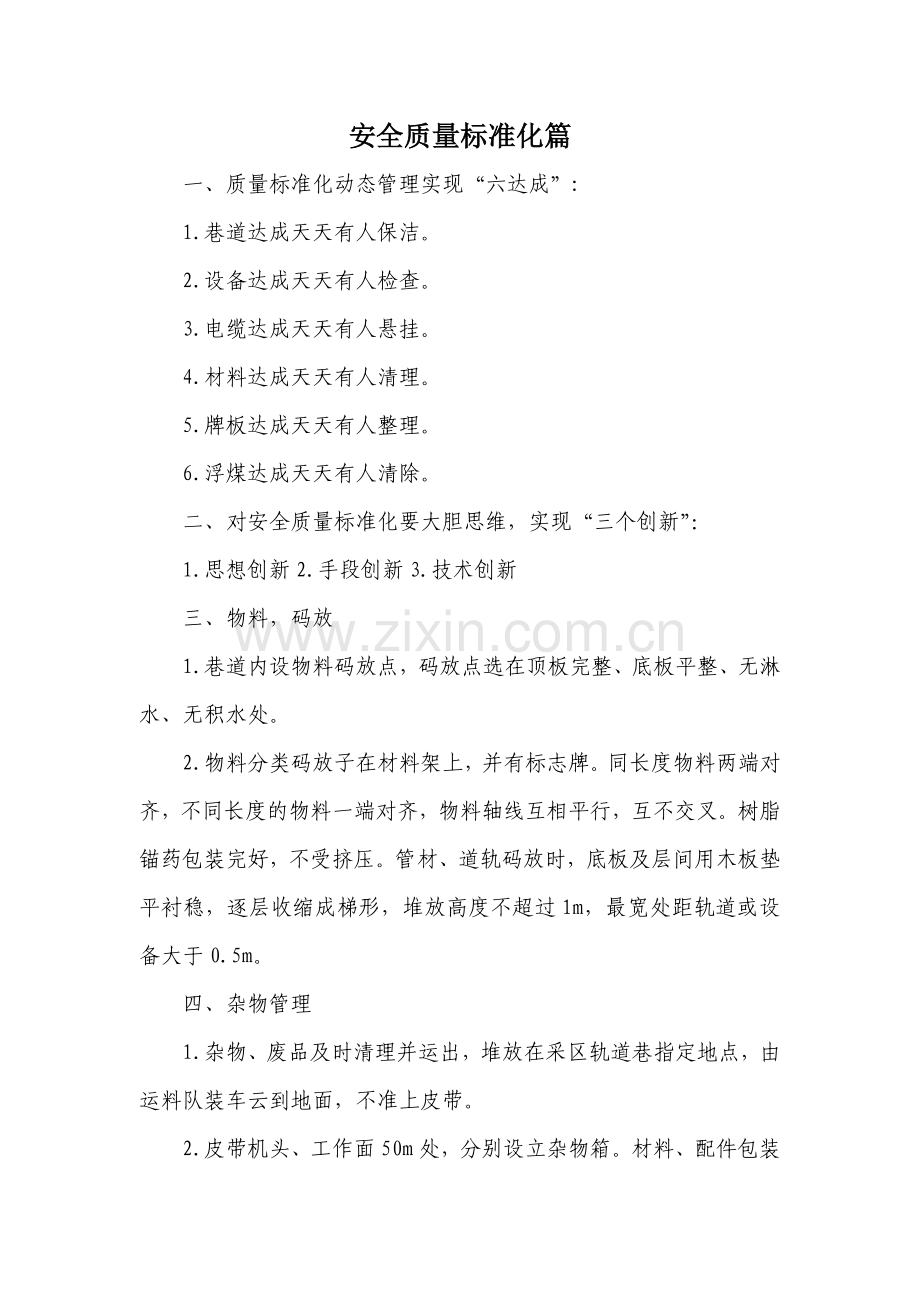

安全质量标准化篇一、质量标准化动态管理实现“六达成”:1.巷道达成天天有人保洁。2.设备达成天天有人检查。3.电缆达成天天有人悬挂。4.材料达成天天有人清理。5.牌板达成天天有人整理。6.浮煤达成天天有人清除。二、对安全质量标准化要大胆思维，实现“三个创新”：1.思想创新2.手段创新3.技术创新三、物料，码放1.巷道内设物料码放点，码放点选在顶板完整、底板平整、无淋水、无积水处。2.物料分类码放子在材料架上，并有标志牌。同长度物料两端对齐，不同长度的物料一端对齐，物料轴线互相平行，互不交叉。树脂锚药包装完好，不受挤压。管材、道轨码放时，底板及层间用木板垫平衬稳，逐层收缩成梯形，堆放高度不超过1m，最宽处距轨道或设备大于0.5m。四、杂物管理1.杂物、废品及时清理并运出，堆放在采区轨道巷指定地点，由运料队装车云到地面，不准上皮带。2.皮带机头、工作面50m处，分别设立杂物箱。材料、配件包装箱、食品包装袋（盒）、饮料瓶及其他小型杂物存放在杂物箱内，定期装编织袋运至采用轨道巷指定地点，由运料队装车运到地面。3.垃圾箱统一设计制做，油成蓝颜色，垃圾箱正面喷“垃圾点”标志。五、顶板管理1.支护材料的材质、规格必须符合设计规定，每批次必须有合格证。2.空顶距符合作业规程规定规定，严禁超空顶、超空帮作业，在永久支护支设前，要设临时支护。3.锚杆、锚索要拉线定点布置，横成排，纵成列，偏差不超过20mm。4.巷道超宽敞于0.4m时，必须补打锚杆，并缩小间排距。5.碰到地质构造或顶板破碎地段，要及时缩小空顶距和间排距增强支护，或改变支护方式。6.炮掘工作面放炮后损坏的支架及时进行修理。7.在巷道交叉点、及每隔50m设立一个顶板离层仪进行顶板监测，离层仪深部固定点在顶板7米以上（大于锚索安装深度）；浅部固定点在23米处（大于自然拱高度）。离层仪在工作面迎头1.5米处安装，距工作面50m以外，或安装一周观测一次。发现顶板有明显变化或离层值较大时，及时采用措施增强支护。六、爆破管理1.炮掘工作面火工品的领取、运送。存放引药制作、装药连线、放炮撤人、警戒设立、放炮距离及掩体设立、剩余火工品腿库等符合煤矿安全规程、作业规程及国家和行业规定。2.坚持“三人连锁”放炮制度。3.放炮前必须发出警报。七、巷道规格1.严格按照中、腰线及设计规定的巷道断面形状和规格进行掘进。2.巷道宽度：中线分别至两侧帮偏差-50mm+50mm(优良)；分别至；两侧帮最大偏差-100mm+100mm（合格）。3.巷道高度：无腰线时高度偏差0+250mm（优良），最大偏差50mm=250mm（合格）。4.综掘机掘进的矩形巷道，顶、底圆角用风镐扣成直角。节理发育片帮严重或不易成型。规定形状难以掌控的巷道，先掘一小于设计规定的断面，再用风镐修整到设计规定的形状和规格。八、锚杆网支护1.锚杆、锚索间排距与设计值偏差-100mm+100mm。2.锚孔深度与锚杆、锚索注入顶板深度偏差：0+50mm。3.锚杆、锚索安装角度与顶板夹角15；顶角锚杆的角度与设计值偏差5。4.锚杆露出螺母不少于2扣，不大于30mm；锚索露出托盘大于100mm，小于300mm。5.锚药但是期、药卷包装无破损，不失效。每孔装药量、搅拌时间符合规程规定。6.托盘紧贴壁面，锚固力（抗拔力）、预应力（锚杆扭矩，锚索张紧力）符合规程规定。7.金属网铺设平整，搭接符合设计规定，紧贴壁面，悬空处用木料充填背紧。巷道支护篇第一节支护质量规定一、锚杆的抗拉拔力及锚固力1.锚杆的抗拉拔力及锚固力应符合以下规定：合格：最低值不小于设计的90%。优良：最低值不小于设计值。注：拉拔力帮锚杆设计值70kN，顶锚杆设计值90kN。锚固力帮锚杆设计值70kN，顶锚杆设计值100kN。检查数量：每300根锚杆或300根以下，取样不得少于1组，设计或材料变更，应另取1组，每组不少于3根。检查方法：用LDZ200锚杆拉力计，现场抽查，进行锚杆抗拉拔力检查，并认真做好记录。2.技术参数空心千斤顶最大拉力：200kN最高压力：56MPa(202.6kN)手动压泵型号：CSB63额定压力：63MPa高压排量：3.04mL/per低压排量：22mL/per3.操作程序动泵油量：打开注油口盖，如油不满，可加注N20#液压油。系统组装后，储油桶，高压胶管及液压缸中常混有空气，为使液压系统正常运营，这些空气必须排出，方法是拧松注油口盖，以使储油筒空气排出。一方面操作手动泵，使空心千斤顶活塞伸出至最大行程时再打开卸荷阀，使活塞连续运营几次即可。4.检查压力表在手动油泵没开始工作时压力表应是“0”位。在卸载阀关闭后，给空心千斤顶加压，活塞所有伸出后再加压至压力表显示5MPa时，说明压力表和液压管路都正常。5.根据顶锚杆、帮锚杆直径规格选择拉头，并进行安装。二、最小空顶距和最大空顶距最小空顶距：450mm。最大空顶距：1800mm，即锚杆距工作面的距离不得大于1800mm。锚索到工作面最大距离不超过1800mm。使用液压锚杆机打眼安装，钻头直径为28mm。第二节支护工艺一、锚杆施工的重要工序施工顺序和方法：顶部锚杆在截割完毕后由外向里及时进行支护，帮部锚杆滞后掘进工作面4m，顺序作业。碰到顶、帮破碎等特殊地质情况，执行短掘短支，“能打一排锚杆就打一排锚杆，能挂一排网就挂一排网”的原则。锚杆支护施工工序和工艺过程如下：打眼安装锚杆挂设钢筋网紧固托盘。1.钻锚杆眼：顶部锚杆眼施工采用MYT-120C型液压锚杆钻机，钻杆采用B19中空六角钢钻杆，钻头采用28mm钻头。帮部锚杆采用煤电钻打眼，钎杆采用麻花钎杆。钻眼前要按激光给定的中线布置图定好锚杆眼位，并按锚深规定在钻杆上做好标记，然后用锚杆钻机垂直顶板（75）钻进，钻进达成设计深度后推出钻杆。施工时要由外向里逐排钻眼安装锚杆。2.锚杆注定：锚杆带有自贡帽，将树脂药卷插入锚杆眼口，然后用锚杆上端头送人锚杆眼内，再将锚杆尾端套在搅拌杆上用液压锚杆钻机定至眼底进行搅拌，时间约10s-12s，同时上升锚杆将托盘紧贴顶板，并等待20s-24s3.挂设钢筋网：人工将金属网按着设计规定进行压茬和绑接。网片搭接长度200mm，每间隔200mm用14#铁线双向扭结绑扎。4.紧固托盘：用专用锚杆扳手将螺母紧固，达成设计扭矩值。为将强工作面顶板管理。保证掘进面工作施工安全，掘进过程中必须使用临时支护，前探梁采用壁厚5mm、长5m、108mm钢管制作，掘进工作面使用两根前探梁，平行布置于巷道顶板，间距2m。每根前探梁用两个159mm钢管制作的吊环固定在顶板锚杆上，吊环与锚杆的连接必须牢固可靠。前探梁在空顶下每掘完一个循环，支护好前探梁后方可进行临时支护。若顶板不稳定、离层、局部破碎段要采用临时支护措施加强支护，改变掘进支护长度，采用逐米支护施工方案。5.综掘机一个切割循环后，工作面没有支护的最大空顶距，一般为支护排距的2倍，最小空顶距一般不大于支护排距的。为了提高树脂锚固支护技术操作水平，保证树脂锚杆（索）支护质量，通过对现场树脂锚固剂操作使用水平的了解，结合树脂锚固剂特性及使用规定，特编制树脂锚杆（索）安装规范及规定。二、树脂锚固剂储存和使用应遵守的规定1.树脂锚固剂（药卷）必须在425的避光防火仓库内贮存。2.锚杆（索）安装前，应检查树脂锚固剂性状。严禁使用过期、硬结、破裂等变质失效的锚固剂。3.井下运送、存放树脂锚固剂应注意避免受压、受折、受热，已破损或废弃的树脂锚固剂要挖坑掩埋或采用其他方式妥善解决，严禁进入煤矸流系统。4.树脂锚固剂中的固化剂有腐蚀性，施工人员的皮肤避免直接接触固化剂与树脂胶泥,施工时必须佩带劳动保护用品。如不慎接触到皮肤和眼睛，要立即用清水清洗。5.严禁树脂药卷接触明火。6.搅拌树脂锚固剂时，必须严格按以下标准掌握搅拌时间和等待时间：超快速（CK）,搅拌时间1020s，等待时间1060s。中速（Z），搅拌时间2530s，等待时间480s。7.安装树脂锚杆时，必须严格按设计规定的顺序和数量在锚杆（索）孔中放置树脂锚固剂。三、树脂锚杆（索）的安装树脂锚杆（索）的安装涉及装锚固剂、插入锚杆（索）、搅拌药卷、紧螺母或锁具。1.药卷外观检查：用目测、手捏，规定树脂药卷质地柔软，装填饱满，颜色均匀，树脂胶泥不分层沉淀，内管（涉及采用薄膜分隔装）无断裂、渗漏，封口严密，树脂卷直立时无弯曲现象。2.在全长或加长锚固时，为便于安装、提高安装速度和保证质量，需在孔中装入两种凝胶速度的树脂锚固剂，孔底为超快速或快速，其余为中速。3.装药卷之前应先检查锚杆（索）孔的质量（深度与角度），锚杆（索）构件是否齐全，对锚杆（索）锚固端进行除锈、除油、除渣解决。4.按设计规定的树脂药卷型号及数量，依次装入孔内。5.插入锚杆（索）杆体。锚杆（索）尾部通过连接套与锚索机头联接，升起锚索机，锚杆（索）端部顶住树脂药卷，通过杆体将药卷缓缓送入孔内至孔底，然后开始转动进行搅拌。6.搅拌药卷。药卷的搅拌对保证锚固质量十分重要，直接影响到锚固效果的好坏。搅拌时间过短，药卷中的固化剂与树脂胶泥不能充足起化学反映而影响凝胶和固化效果。搅拌时间过长，使已凝胶和固化的状态遭到破坏，同样影响锚固效果。所以严格控制药卷的搅拌时间，同时规定药卷的搅拌过程要一气呵成，半途不得间断。7.安装托板及螺母和锚索的张拉安装。树脂锚杆药卷搅拌后的等待时间不少于3min，方可安装。锚索树脂药卷搅拌后的等待时间不少于15min，方可进行安装。四、有关技术规定1.锚杆（索）孔钻眼完毕后应用压风或压水冲洗钻孔，将煤（岩）粉清除干净，在煤或软岩中打眼，锚索机不许来回转杆，防止扩大孔径。2.安装锚杆（索）前，必须用锚杆（索）量好眼深，并在锚杆（索）上做好记号。3.使用中速锚固剂，一般缓推猛搅，逐渐将杆体送到眼底。使用超快或快速锚固剂时要快推猛搅，迅速将杆体送到眼底。4.锚索药卷搅拌时，边推动边搅拌，前半程用慢速旋转，后半程用快速旋转，严格控制搅拌时间，搅拌停止后，保持钻孔推力3min5min方可撤下锚索钻机。5.严禁运用锚杆钻孔机将锚杆（索）插入眼底后再对药卷进行搅拌。6.当工作面淋水非常大,用树脂锚固剂不能正常锚固时，适当考虑用水泥锚固剂或其它有效可靠锚固剂，锚固后必须有效可靠，抗拔力满足设计值，操作方法严格执行所用锚固剂使用说明书。7.锚索必须当班钻好眼当班锚固好、紧好。发现涨拉不合格的锚索必须在旧锚索附近200mm处重新打眼安装一套合格的。五、巷道超宽支护：当掘进宽度超过设计500mm时，须增长支护，采用补打锚杆和锚索方式，因片帮导致巷道任一帮超宽300mm以上时必须采用增补支护措施。第三节矿压观测一、观测对象：*运送顺槽二、观测内容：1.顶板离层量。2.底板相对位移量。3.两帮变形相对移近量。4.锚杆、锚索的载荷及锚固力。三、观测方法：1.在掘进面巷道30m处，开始布置测站，测站间距50m。每一测站设立一个观测断面，用测枪检测断面处底板相对移近量、两帮相对移近量，用MLJ40（T）拉力计检测锚杆锚固力。每一测站断面正顶安装一个HWBY-Z型顶板离层指示仪，顶板中间锚杆、锚索以及两帮中间锚杆分别安装一块MYC16型锚杆（锚索）压力指示仪，根据巷道顶板压力显示状况，对锚杆、锚索受力及围岩位移每隔3天观测一次，直到巷道施工完毕。此外在巷道交叉口、断层带附近、顶板破碎带处也相应安装顶板离层指示仪，根据现场施工拟定安装位置。2.数据解决：通过对顶板离层仪记录的观测、拟定是否修改支护方案，此外在检测锚杆、锚索的锚固力时，无论是锚杆还是锚索拉出一根，在此根附近200mm处必须补打一根。3.每隔50m预留一根锚杆，外露长度150mm，进行一次锚杆破坏式可锚性实验，并由实验部门准确记录拉力值。4.HWBY-Z型顶板离层指示仪重要技术特性：测量方式反光彩色显示与测尺读数测量点数（个）14最大量程（mm）180安装钻孔直径（mm）28，42仪器的结构：HWBY-Z型顶板离层指示仪重要由基点锚头、测绳、主体及长测筒和短测筒等组成。四、离层指示仪的安装1.先安装基点锚头。用安装杆把锚头送至设计位置1，送入时用手拉紧测绳。2.然后将浅部锚头送至设计位置2。3.再把离层仪安装到钻孔中。4.调好长测筒和短测筒的定位位置，紧牢钢丝固定螺丝。5.记录初读数，安装完毕。HWBY-Z型顶板离层指示仪在钻孔中的安装位置见图。钻孔顶部点1与长测筒相连。中部点2与短测筒2相连，当点1与点2之间出现分离时，长测筒上的刻度显示出离层量。当点2与点3之间出现离层时，短测筒上的刻度与长测筒的刻度指示出相同的数值，即点2与点3之间的离层量。长测筒上的刻度可表达出点1与点3之间的所有离层量。HWBY-Z型顶板离层指示仪安装位置图第四节综掘机施工工艺一、凿岩方式综掘机沿巷道底板截割，以铲板自行装矸，以机载输送机及胶带转载机运送，巷道施工一次成形。二、生产工艺流程开机前准备综掘机截割、装、运运料、清理浮煤临时支护永久支护清理工作面下一个循环。三、检修工艺流程检修前准备检修综掘机各部位、加油、更换截齿。检修带式输送机及延伸下料、其他工作正常掘进。四、综掘机切割工艺掏窝槽做好准备工作，使整个系统处在待命状态。依次启动油泵、转载机、刮板机、喷雾泵。空负载情况下启动切割系统。启动行走系统，使综掘机向前移动，空转的切割头接触煤壁后，同时左摆动切割头，摆动量约为300400mm。综掘机截割头进入煤壁深度达成规定，即完毕掏槽作业。横向截割关闭行走电机，落下后稳定器、撑紧，增强机器稳定性。驱动截割头，沿断面宽度水平摆动，开掘横槽。跨距截割横槽到位后，抬高(或下落)截割头，同时左右摆动截割头，每次抬高量不应超过150mm。反复抬高(或下落)截割头，使截割头的升高(或下降)达成规定距离，即完毕跨距截割。全断面截割反复进行跨距截割和横向截割，即完毕工作面全断面截割。综掘机施工路线选择从巷道中下部左角进刀掏窝槽，由底向顶依次进行截割最后刷两帮使巷道成形。截割注意事项巷道由底板向顶板依次截割，要注意避免出现大煤块，以免影响装载系统正常作业。对大块坠落体应采用手镐、大锤等工具解决成小块后在进行装载，人工解决时必须在停止综掘机运转后进行。综掘机作业时，截割臂不得处在极限位置，应向内回摆150200mm。第五节顶板事故防治技术措施1.开工前，班长和安全员检查掘进面顶、帮情况，确认无问题后方可施工。严格执行“敲帮问顶”制度（工作面必须配备镐、撬棍等敲帮问顶工具），仔细检查顶帮围岩情况，解决活矸、危岩，保证施工安全。2.对于破碎带和离层复合顶板，增长锚索维护顶板。3.对淋水较大的顶板破碎带增打锚索。平时加强对巷道支护的施工质量，保证支护有效可靠，达成锚栓锚索的设计承重拉力。加强对顶板的观测和拉力检测，发现顶板隐患及时维护，对顶板出现的裂缝、下沉等异常情况必须及时进行有效的解决，保证行人和运送的安全。对顶板出现的零皮和片帮由跟班队长负责解决，决不能把隐患推到下个班。对失效的支护要及时补打，对压烂的锚栓要及时更换，并查明因素，对因顶板来压或离层等重大顶板安全隐患时，必须增打锚索或锚索吊棚进行有效可靠的维护。4.为了准确掌握顶板变化情况，每掘进100m，施工一个顶板地质孔，根据地质孔资料探明顶板厚度和岩层变化，及时修改支护方式。5.当巷道贯通时必须认真检查贯通巷和被贯通巷的顶板支护情况，对贯通后有也许发生隐患的地方必须增打锚杆锚索，对特殊的贯通，根据现场情况由技术部门拟定合理的支护。使用锚索机安全措施1.进气、进水管接头前，锚索机转柄必须处在关闭位置。选择合适的初始钻杆，钻孔前先进行试运转，检查马达旋转。气腿升降，水路启闭，所有正常后方可正式作业。2.操作者应远离钻孔中心线，开眼位时，转速不宜过快，气腿推力不宜过大。钻进孔眼30mm以上时，方可逐步加快转速，加大推力进入正常钻孔作业。3.到位后，关闭气腿进气，调小出水量。减慢钻杆转速，使机器靠重力平稳的带着钻杆回落。4.套钎钻孔时，长钻杆的钻头直径稍小于短钻所用的钻头直径。5.作业后，先关水，并用水冲洗机器外表，空车试转，检查机器是否损伤，螺栓是否松动，并及时解决，将锚索机竖直置放于安全场合。第六节其它安全技术措施一、提高工程质量的安全技术措施1.认真贯彻巷道施工的质量标准，对跟班队长、班长、支护工和验收员进行重点培训并全面考核，验收员必须对工程质量标准全面掌握，对矿或上级部门检查出的工程质量问题要认真贯彻及时解决、并做好记录，对作业中出现的工程质量问题必须责任到人奖罚分明。2.验收员对每班施工必须认真检查验收，填好班评估验收记录，按施工记录规定的内容逐项检查，并填好记录。3.对作业中不合格的地方要重新按标准施工，对无法填补的项目要严厉处罚。4.工程质量验收必须配备一名验收员，对工作面按煤矿井巷工程质量评估标准验收，并做好隐患工程记录，验收员必须尽职尽责严把质量关。5.定期贯彻施工质量标准并对施工做好自检工作，及时发现问题及早解决。6.巷道质量标准按煤矿井巷工程质量评估标准执行。二、实现安全、文明生产的安全技术措施1.各工种必须通过培训、考试合格后，持证上岗。2.生产过程中，作业人员必须严格执行敲帮问顶制度。敲帮问顶工作必须由班组长或有经验的老工人用长钻杆操作，杜绝空顶、超空顶作业现象。3.所有人员必须配齐完好的劳动保护用品，戴好安全帽，系好帽带，工作服衣袖口必须扎紧扎牢。4.作业完毕时，必须将工作面清理干净，将使用的设备和工具以及剩余的材料码放好，管线盘好，浮煤杂物清理干净。5.必须坚持有掘必探，先探后掘，发现透水征兆时，必须停止工作迅速撤离到安全地点，报告调度室及有关单位。6.认真贯彻和执行安全生产方针。7.认真学习安全文明生产的各项标准。8.严禁作业人员违章作业，班组长和跟班队长发现员工违章必须立即制止，员工对班组长等人的违章指挥有权拒绝。9.做好文明生产的基础工作，努力提高员工的素质，文明生产的所有项目必须逐条贯彻，矿上要保证文明生产中所规定的设备和材料到位。10.对矿标准化检查和上级部门的检查中提出的安全问题要认真贯彻及时解决，并做好记录，对基础工作的欠缺要逐步完善。11.所有备用材料及设备必须挂牌管理。
