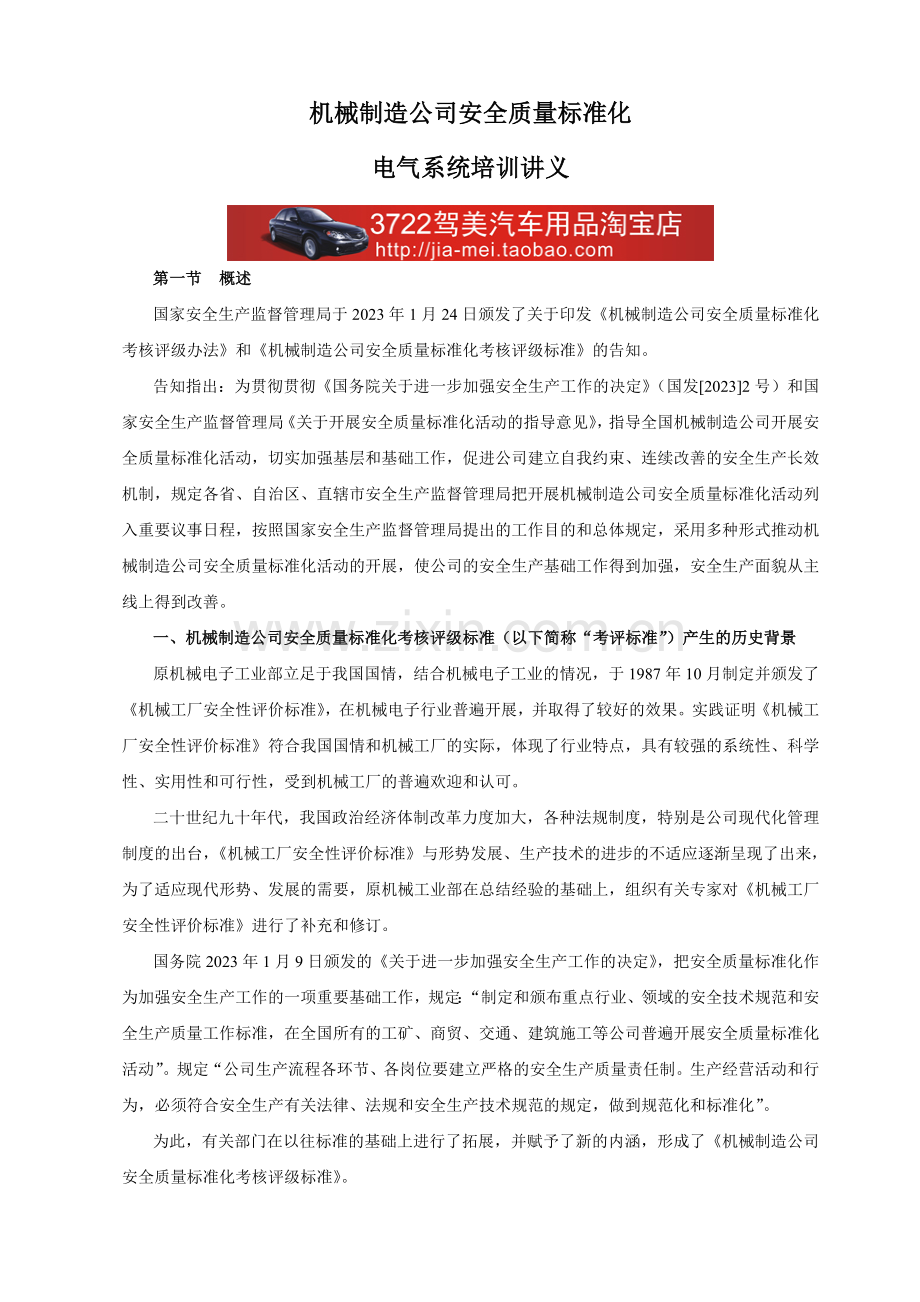

机械制造企业安全质量标准化电气系统培训讲义.doc

机械制造公司安全质量标准化电气系统培训讲义第一节 概述国家安全生产监督管理局于2023年1月24日颁发了关于印发机械制造公司安全质量标准化考核评级办法和机械制造公司安全质量标准化考核评级标准的告知。告知指出：为贯彻贯彻国务院关于进一步加强安全生产工作的决定（国发20232号）和国家安全生产监督管理局关于开展安全质量标准化活动的指导意见，指导全国机械制造公司开展安全质量标准化活动，切实加强基层和基础工作，促进公司建立自我约束、连续改善的安全生产长效机制，规定各省、自治区、直辖市安全生产监督管理局把开展机械制造公司安全质量标准化活动列入重要议事日程，按照国家安全生产监督管理局提出的工作目的和总体规定，采用多种形式推动机械制造公司安全质量标准化活动的开展，使公司的安全生产基础工作得到加强，安全生产面貌从主线上得到改善。一、机械制造公司安全质量标准化考核评级标准（以下简称“考评标准”）产生的历史背景原机械电子工业部立足于我国国情，结合机械电子工业的情况，于1987年10月制定并颁发了机械工厂安全性评价标准，在机械电子行业普遍开展，并取得了较好的效果。实践证明机械工厂安全性评价标准符合我国国情和机械工厂的实际，体现了行业特点，具有较强的系统性、科学性、实用性和可行性，受到机械工厂的普遍欢迎和认可。二十世纪九十年代，我国政治经济体制改革力度加大，各种法规制度，特别是公司现代化管理制度的出台，机械工厂安全性评价标准与形势发展、生产技术的进步的不适应逐渐呈现了出来，为了适应现代形势、发展的需要，原机械工业部在总结经验的基础上，组织有关专家对机械工厂安全性评价标准进行了补充和修订。国务院2023年1月9日颁发的关于进一步加强安全生产工作的决定，把安全质量标准化作为加强安全生产工作的一项重要基础工作，规定：“制定和颁布重点行业、领域的安全技术规范和安全生产质量工作标准，在全国所有的工矿、商贸、交通、建筑施工等公司普遍开展安全质量标准化活动”。规定“公司生产流程各环节、各岗位要建立严格的安全生产质量责任制。生产经营活动和行为，必须符合安全生产有关法律、法规和安全生产技术规范的规定，做到规范化和标准化”。为此，有关部门在以往标准的基础上进行了拓展，并赋予了新的内涵，形成了机械制造公司安全质量标准化考核评级标准。二、机械制造公司实行安全质量标准化的目的和意义1、机械制造公司的行业特点（1）典型的离散型工业（2）设备设施繁杂，安全技术领域较多（3）承担双重职业健康安全重任（4）高中低档技术并存，生产批量不同，多种要素密集2、实行安全质量标准化的意义（1）贯彻贯彻国务院有关决定的具体体现（2）贯彻贯彻OHS法规的具体体现（3）贯彻贯彻OHS方针，提高OHS管理水平，减少事故和职业病发生的科学方法（4）是建立OHSMS的基础和核心三、实行机械制造公司安全质量标准化的工作环节1、进行考评标准的学习和宣贯2、进行职能分解，提供人力、物质资源3、进行初始评审，摸清公司OHS现状4、拟定考评目的5、制定整改计划和实现目的的进度6、成立考评专业组，搞好自评7、编写自评报告，提出复评申请四、机械制造公司安全质量标准化考核评级标准的内容和结构1、机械制造公司危险等级划分标准及计算方法2、安全质量标准化机制制造公司分级标准（1）一级：安全质量标准化考核得分不少于900分；（2）二级：安全质量标准化考核得分不少于800分；（3）三级：安全质量标准化考核得分不少于600分。3、机械制造公司安全质量标准化考评标准的内容（1）基础管理考评（2）设备设施安全考评（3）作业环境与职业健康考评五、考评原则和考评方法1、考评原则2、考评办法3、考评工作程序六、电气系统安全质量标准化的考评内容及要点1、电气系统的风险类别（1）触电事故（2）电气火灾、爆炸事故（3）电磁场伤害事故（4）雷击事故（5）静电危害事故（6）异常停电事故2、电气系统的危险根源及致因（1）危险根源（2）危险致因3、电气系统风险控制应遵循的原则（1）系统整体性原则（2）系统的安全性、可靠性原则4、电气系统安全质量考评程序和方法（1）查阅考评技术资料（2）现场查验考评5、现场考评注意事项6、考评鉴定及计分方法（1）单项计分法（2）不合格率计分法（3）单项否决与累计计分结合计分法第二节电气系统安全质量标准化考评项目及考评要点机械制造公司电气系统安全质量标准化考评项目按其功能和层次（详见机械制造公司电气系统结构图），划分为9个考评项目，其内容为变配电系统、低压电气线路（固定线路、临时线路）、动力（照明）配电箱（柜、板）、电网接地系统、防雷接地系统、电焊机、手持电动工具、移动电气设备、电气实验站（台、室）等。机械制造公司电气系统结构图电气实验台（站室）机床电气电讯系统电网接地系统变配电系统防雷接地系统低压电气线路动力（照明）箱（柜、板）电焊机移动电气设备手持电动工具一、变配电系统（一）设立目的在一个公司中，变配电系统，涉及自有的发电设备，是公司的心脏。假如公司电力供应不正常，不仅使公司的生产活动不能正常运营，有时还会发生火灾、爆炸和人身伤害事故，甚至影响到上一级或更大范围供电系统的正常运营，所以将变配电站的安全状态列为一项重要的考评内容。（二）考评范围目前我国电力系统普遍采用三相交流制发电、输电及供电的方式。而公司作为电力用户由于所需供电容量不同，供电部门所采用不同等级的电压向公司供应电力，一般规定是：1、一般输送功率在100千瓦以下或供电距离在0.6公里以内的，采用0.38/0.22千伏供电；2、输送功率在1002023千瓦或供电距离在420公里以内的，采用6千伏或10千伏高压供电；3、输送功率在100010000千瓦或供电距离在2070公里以内的，采用35千伏高压供电；4、输送功率在1000050000千瓦或供电距离在50150公里以内的，采用110千伏及以上超高压供电。在工厂公司中，变配电系统一般多属于降压变电系统，降压变电又分为一次降压和二次降压两种，对一些用电负荷很大的公司，往往从供电系统以35千伏或110千伏供电，由35千伏或110千伏先降压为610千伏，称为一次降压，再由610千伏降为0.38/0.22千伏，称为二次降压，供应低压用电设备使用。也有一些公司以35千伏或110千伏直接降压为0.38/0.22千伏或以10千伏供电直接降为0.38/0.22千伏后供应用电设备使用的则称为一次降压供电方式。由此可知，在公司变配电系统中，根据容量大小，引入电压的高低，变配电所可分为一次降压变电所，二次降压变电所和配电所（或称开闭所）三种类型。公司的变配电所重要的电气设备有电力变压器，高低压开关柜（涉及断路器、互感器、移相电容器、配电装置、电气测量仪表及继电保护和过电压保护装置等）。在安全质量标准中，变配电系统考评合用于公司10千伏以下的变配电站以及以柴油发电机为主的自有发电供电系统，（涉及10千伏电源高压配电、变电及低压0.4千伏配电）也涉及10千伏、6千伏专用变电系统和高压用电系统。（三）考评内容1、变配电站环境（1）变配电站与其它建筑物间有足够的消防通道。这一条款重要是依据防火规定而设立的，一方面是为能及时扑救变配电站自身火灾而提供的基础条件，另一方面是为保证不受其它建筑发生火灾的波及而考虑的。考评时以一般消防车能通行（净高不低于4m，净宽不小于3m为合格）。有通道但因堆放产品、材料等而使消防车也许受阻者为不合格。（2）与爆炸危险场合、有腐蚀性场合有足够间距。这一条款重要是为了能有效地避免外界爆炸危险和腐蚀性因素对变配电站的波及，在考评时可这样掌握：与在正常时也许出现爆炸性气体混合物的建筑物间距应不小于15m，与正常时不也许出现爆炸性气体混合物的建筑物间距应不小于7.5m，与腐蚀性场合位置应在主导风上风向，间距不小于30m。否则为不合格。（3）站内地势不应低洼，防止雨后积水。这一条款是为防止电缆，电器遭水浸或受潮以致减少其绝缘性能，甚至击穿而设立的。考评时现场有无积水痕迹或能可靠排水设备、设施，只要能可靠防止积水，即可视为合格。（4）应设有100%变压器油量的贮油池或排油设施。这一条款重要考虑变压器油箱一旦破裂，击穿甚至发生火灾时，防止变压器油的流逸导致扩大事故而设立的，考评时按以下原则：车间内安装的油量600公斤的变压器，应设贮油池，池内应铺设卵石；变压器设在建筑物二层或以上，以及变压器下方有地下室时，应设挡油或排油措施；露天或半露天的变压器，油量1000公斤时，应设挡油设施。变配电站门的开向符合规定变配电站门的开向有三个规定：一是对整个变电所（室）门应向外开；二是高低压室之间门应向低压侧开，三是相邻配电室间门应双向开。启动的门窗及孔洞应装设小于1010mm的金属网。这一条款重要是为防止小动物窜入变配电室内导致短路或啃咬绝缘层而设立的。考评时要查看所有通向变配电所外的可启动的门、窗及通风机和自然通风孔、洞，均应设立网孔小于1010mm的金属网。多层建筑物内可燃油电气设备变电所应设立在底层，高层建筑物内不宜装设可燃油电气设备变电所。2、变压器和发电机（1）油标油位指示清楚，油色透明无杂质，变压器油有定期绝缘测试报告，不漏油。变压器内油起着绝缘和导热的双重作用，油量局限性，油内积炭多甚至油质发生变化，都会影响其绝缘和导热性能，使变压器发生过热击穿事故。对此考评时要从两方面进行检查，一是现场查看实际油位和油枕上相应的油温、油位是否吻合，油的颜色是否由浅黄变深或变黑，以及油箱有无泄漏。任一处不合规定则本项不合格。（2）油温指示清楚，油温低于85，冷却设备完好，发电机工作温度符合规定。考评时现场查看必须有油温度指示设施，另一方面是油温必须低于85，对于工厂自有的柴油发电机，其定子温度不得超过75，转子温度不得超过80。考评时任一款不符合规定则视为不合格。（3）绝缘和接地完好可靠，有定期测试资料这一项考评时要查证变压器防止性实验报告和接地电阻测试报告，对接地还要在现场试其连接的可靠情况，（涉及足够的机械强度和导电能力，以及对热、腐蚀和意外的防护措施），这些规定的具体数值应符合本地电管部门安全运营规范的规定。（4）瓷瓶、套管清洁，无裂纹或放电痕迹，瓷瓶、套管都是保障变压器和发电机带电体和不带电体机械连接的高阻绝缘元件，当它们表面受到污染或受外力作用而发生裂纹或破损时，其绝缘性能会大幅度减少，影响变压器或发电机的安全运营，考评时，可用望远镜现场查看。（5）变压器、发电机运营过程中内部无异常响声或放电声。变压器、发电机正常运营时会有均匀轻微的“嗡嗡”声，当其发生“吱吱”、“辟啪”或其它不均匀的强烈噪声时，说明变压器内存在着过负荷，接触不良、系统短路或接地、铁磁谐振等不正常状态。（6）应有符合规定的警示标志或遮栏在车间内设立的变压器和发电机附近，必须设明显醒目“高压危险”等警示标志，对检修或通行时安全距离不够的带电体，应设遮栏、护罩、护板、箱匣等设施。3、高低压配电间、电容器间控制装置（1）所有的瓷瓶、套管、绝缘子应清洁无裂痕。这一条款最易受到忽视，由于这些绝缘件在运营时不也许去擦拭，停止运营时又往往被忽略，这样就会导致脏污或裂纹、破损等缺陷被漏检，长期下去就会产生放电、闪络等现象。查证时一定要认真查看。（2）所有的母线应整齐清洁，接点接触良好，母线温度变化应低于70，相序标志明显，连接可靠。在电气系统中，母线是输送电力的通道，一般用紫铜带或铝带制作，母线在通过电流时是会有一定损耗的，这种损耗以热源形式散逸出来。考评时要注意查看母线连接处是否有漆色变焦现象，或示温片异常，当发现漆层变焦、示温片异常或连接处有熔融现象，则认定为不合格。（3）各类电缆及高压架空线路敷设符合安装规程，电缆头外表面无漏电，接地可靠（此条是指高压配电站至变压器间的高压线路）。这一条款一方面规定敷设规范，电缆排列整齐，无机械损伤，标志牌对的、清楚，固定可靠，间距符合规定。另一方面是电缆头应无漏油现象，电缆头漏油破坏了其密封性，会使绝缘干枯，潮气侵入是电缆被击穿的重要因素之一，现场考评时电缆头上无积尘，无漏油为合格。（4）断路器应为国家许可生产厂的产品，有定期维修检测记录，油开关油位正常，油色透明无杂质，无漏油、渗油现象。断路器是变配电设备中最关键的部件，它担负着正常运营中接通、分断电力和在异常状态下（如欠电压、过流，甚至接短路事故）自动切断电力的重任，断路器按灭弧介质和原理一般有以下六种：空气断路器：运用压缩空气起到灭弧和增强绝缘的作用，并在分、合闸操作中作为驱动动力；多油断路器：运用油起到灭弧和绝缘两种作用，这种断路器箱内充油较多，一般多用于35KV系统中和10KV系统中频繁分合闸的生产设备上；少油断路器：油介质重要起灭弧作用，充油较少，整个油箱带电，对地绝缘由瓷瓶座承担，在工厂公司中广泛采用，但由于在分合操作中燃弧高温，也许使触头、触指烧伤，必须定期进行维修，另一方面所充变压器油从质和量上都有较高的规定。真空断路器：触头密封在真空的灭弧室内，运用真空的高绝缘性能灭弧，触头不易氧化，寿命长，触头行程短，断路器体积可以小很多。六氟化硫断路器：采用惰性气体六氟化硫来灭弧，并运用它很高的绝缘性能来增强触头间的绝缘，其特点是断流容量大而体积小，可以与其它设备一起，制成封闭式全绝缘组合电器。磁吹断路器：运用在断路时自身流过的大电流产生的磁力，将电弧迅速拉长而吸入灭弧室内冷却熄灭，此种设备目前没有广泛使用。对断路器的考评，除现场查看其型号、规格、生产厂以及断路器的油位、油色和渗、漏油现象外，重要的要查看其定期维修检测记录，凡发现仍使用仿苏的SN1、SN2等系列断路器，或不能提供技术档案和定期检测资料，以及油断路器现场发现油位过高、过低以及有漏油、渗油、油色深、油内出现碳质等情况，该断路器认定为不合格。（5）操纵机构应为国家许可生产厂的合格产品，有定期维修检测记录，操纵灵活、联锁可靠、脱扣保护合理、双电源供电或自有发电必须加装联锁装置。操纵机构是操纵高压断路器的动力部件，它的性能直接影响着高压断路器的安全运营。许多重大事故分析表白，高压断路器“拒分”、“拒合”以及分合速度达不到规定，大都是由于操纵机构故障或性能不佳导致的，所以它必须是国家许可生产厂的合格产品，并且要定期进行防止性实验。操纵机构按其储能方式及操纵动力不同，可分为五种：手动操纵机构。直接用手操纵机构进行分、合闸，过去曾广泛用于10KV及以下设备上，但由于其分、合速度，分、合力度都极不稳定，现多已经淘汰。电磁操纵机构。运用直流电源操纵机构进行分合闸。经广泛使用于10KV及以下设备上；重要的是要保障其直流电源可靠地、不间断地提供。弹簧储能式操纵机构。它可以手动，亦可以运用交、直流电机为动力，使合闸弹簧储能后进行合闸操作，而在合闸的同时又使分闸弹簧储能，进行分闸操作。它广泛用于10KV设备上。气动式操纵机构。运用压缩空气为动力，操作断路器机构进行分、合闸。它多使用于110KV及以上的设备中。液压式操纵机构。运用氮气储能和压缩油相配合后产生的高压动力来驱动操作机构进行分合闸。它用于220KV及以上的设备中。考评时，对仍使用各种手力操纵机构以及仿苏CD2型操纵机构，或电力部门进行防止实验认为有缺陷的操纵机构，均视为不合格，对提供不出定期检测资料的亦视为不合格。（6）所有空气开关灭弧罩应完整、触头平整这一条款是为了防止空气开关分合操作时燃弧不能及时切断而导致事故，以及因触头烧损、结疤，在运营中因接触不良导致熔触，以致在系统过流时不能及时分断而发生的事故。考评时凡发现一处缺灭弧罩或触头结疤而未及时修复，本条款认定为不合格（有的空气开关原设计就无灭弧罩的除外）。（7）电力电容器外壳无膨胀，温升符合规定，无漏油现象电力电容器在电力系统中起着抵消电感电流的补偿作用。不管是高压电容补偿或是低压电容补偿，其最大的安全问题是渗漏油、外壳膨胀、和温升过高，由于这些现象都是电容器发生故障或故障前的征兆，如不及时解决会引发电容器爆破，进而危及其它电气设备。考评时，凡发现一处电容器外壳膨胀、漏油或温升异常，则认定为本项不合格。（8）接地可靠，并有定期测试记录对每一个变电所必须有一个完整的接地系统，以保证供电系统的安全运营，一方面变电所要有一个总的接地体，其接地电阻应满足不同用途、不同电压等级的电器设备的接地电阻规定，另一方面是变配电室各种电力设备、设施所有应接地部分，都必须与接地体可靠地连接。这一条款考评时除现场检查外，需以电力部门定期检测报告的结论来认定其是否合格。（9）各种安全用品应完好可靠，有定期检测资料这一条款除现场查看其完好状态和存放是否合理（防潮、防碰伤），重要是查看定期检测资料。（10）变配电间内各种通道应符合安全规定，应有规定的警示标志和工作标志。变配电间内各种通道是保证安全操作的必要条件，考评时可按表3281、表3291、表3292、表3293、表3294查证。（四）计分方法本项目应得分为40分，按考评检查表查证，实行单项扣分，扣完为止。然后将每个系统累计所得分值相加，取平均值即为该项目实得分值。二、低压电气线路（固定线路）（一）设立目的低压电气线路是公司电能传输的通道，它网络着公司所有供、用电系统。线路多，敷设方式复杂、分布面广，存在环境恶劣（风吹、日晒、雨淋、腐蚀、撞击等），它不属电管部门管理，又容易被公司忽视，是安全管理失控的薄弱环节。（二）考评范围公司内所有非临时架设的，由低压配电室或低压开关出线端至用电场合的动力箱、照明箱、柜、板进线端之间的电气线路，都是本项考评范围。考评时，可按厂电气系统的技术资料，了解低压线路的类型、敷设方式、分布状况和数量，以低压线路总开关控制的系统线路为计量数。（即10KV变为380V/220V后由配电所引出的低压线路数）。（三）考评内容1、线路的安全距离符合规定（1）绝缘导线架空敷设时应符合表3291的规定（2）绝缘导线穿管敷设时，导线总面积应小于管孔截面的40%（3）裸导线在室内不可与起重机滑线同侧(详见表5-表9)（4）无铠装电缆室内明设安全距离应符合表3291的规定（5）所有导线不应跨越易燃材料做成的建筑物2、线路的导电性能和机械强度符合规定（1）从变压器低压侧至受电端电压损失，应不超过设备额定电压的5%（2）PE线最小截面S1应符合规定，当相线与PE线材质相同时：当S16时，S1S；（S为相线截面积，S1为PE线截面积）16S35时，S116；S35时，S1S/2（2）根据机械强度规定，架设在绝缘支持件上的绝缘导线的最小截面应不小于表3295的数值。3、线路的保护装置齐全可靠（1）对每一分支线路都应装有满足线路通断能力的开关、短路保护、过负荷保护和接地保护。保护电器应装在操作维护方便、不易受机械损伤、不靠近可燃物的地方，并应采用避免保护电器运营时意外损坏对周边人员导致伤害的措施。（2）线路穿墙、楼板或埋入地下均应采用穿管或其它措施，穿金属管时管口应装绝缘护套；室外埋设，上面应有保护层，电缆沟应有防火和排水设施。4、线路绝缘屏护完好，无发热和渗漏油现象线路应无明显的机械损伤和绝缘破损、裸导体线路易与人接触的地方应有屏护和警示措施，电缆应无漏油、渗油现象，线路的绝缘层应无过热变质现象。5、电杆直立、拉线、横担、瓷瓶及金属构架符合安全规定（1）电杆基础应牢固，杆体完好无露筋、裂缝腐朽等缺陷，其倾斜度不应使杆梢位移大于半个杆梢，终端杆拉线倾斜不得大于一个杆梢。（2）拉线与电杆夹角不应小于30度，并与线路受力方面对正，混凝土电杆拉线如需从导线间穿过时，拉线应设绝缘子。（3）横担应平整，直线杆横担应在受电侧，转角杆和终端杆应在拉线侧。（4）瓷件及绝缘套、垫应完整无裂纹或破损，金属件固定牢固。6、线路相序、相色对的、标志齐全、清楚（1）相序排列，上下布线交流A、N、B、C，直流正、负；水平排列时，面对负荷由左向右，交流A、N、B、C，直流为正、负。（2）线路相色，交流为A相为黄色、N线黑色、B相绿色、C相红色；直流为：正极赭色，负极兰色。（3）地下线路应有清楚的座标或地上标志，以及档案资料。7、线路排列整齐，无影响线路安全的障碍物线路相间排列以及与不同电压等级线路同杆、同侧敷设时，排列应整齐有序，互相间距符合安全规定，线路周边无树枝或其它障碍物。（1）同杆架设的电力线路其最小允许距离为：高压与高压，直线杆0.8m；分支、转角杆距上横担0.45m，距下横担0.6m。高压与低压，直线杆1.2m；分支、转角杆距上横担1m。低压与低压，直线杆0.6m，分支、转角杆0.3m；低压与弱电1.5m。电缆沟及直埋电缆上地面无垃圾或堆积物。（四）计分方法本项应得分为5分，均按检查表查证，每项条款不合格则扣除应得分值，得分3.75分以下判为不合格。依据考评总条数与不合格数，按下式计算实得分实得分5不合格条数/考评总数0.18100三、低压电气线路（临时线路）（一）设立目的在工厂公司中，一些设备临时用电或一些电路损坏，需及时接上临时电源，以致经常会拉接一些临时线路，这些线路无正式设计，也无专管人员检查，实际多为车间维修人员自主架设，其使用时间、环境特点又很复杂不定，以致导致这类线路的架设、维护、安全保护往往处在失控状态，有些本应正规架设的线路，因时限紧或工作安排繁忙而临时敷设，原拟事后再重新敷设，但往往被丢之脑后，使应当成为正规线路永远处在不规范状态。（二）考评范围本项范围是在工厂管辖范围内建筑工程、设备维修及产品实验等的临时线路和本应为正式安装线路但未按规范安装的线路以及年久失修有明显隐患的线路。（三）考评内容1、要有完备的临时接线装置审批手续，不超期使用。（1）临时线路使用期限一般场合为15天。对电气工作人员校验电器设备或临时检修的电气线路，以及运用插头接电源的移动式机电设备，使用期不超过一个工作日，且工作完毕即拆除的线路可不办理审批手续，基建工程的临时线路其使用期可按施工期审批。（2）所谓完备的审批手续，一方面是申请项目应符合临时接线规定，例如高压电源是不准架设临时线的，如不符合规定，即使通过审批也应认为不合格。另一方面是申请审批手续必须完整，涉及装设地点、用电容量、负责人以及审批部门的批准意见，准用期限等，如不完整的认定不合格。（3）凡发现工厂未报又属本应正规安装但不符合规范规定的线路，不管是否在抽样范围内，即认定为一个不合格点，抽样总数相应增大。2、使用绝缘良好，并与负荷匹配的护套软线临时线所处环境比正规线路恶劣得多，磨擦、潮湿、酸碱腐蚀甚至碾铰、碰撞都也许发生，所以除架空或沿墙敷设的可用塑套胶线以外，必须用橡套软线，如穿过通道时还应加设保护（穿钢管或槽钢）。所选用的线截面必须与负荷匹配。3、敷设必须符合安全规定。临时线沿墙或架空敷设时其主高度户内应高于2.5m，户外应高于4.5m，跨越道路应高于6m，与其它设备、门窗、水管等距离应大于0.3m。对由电源箱连接到用电设备之间的线路，规定可以放宽，但不得影响正常生产活动中的通行和操作。4、必须装有总开关和漏电保护装置，每一个分路应装设与负荷匹配的熔断器临时用电线路必须有一个总开关，这个开关应设在用电设备附近，以便于及时切、合电源，而每一分路则应设立与负荷相匹配的熔断器或过流保护装置，这两项规定是对临时用电设备最关键的一级保护措施，任一项不符合规定则本项不合格。5、临时用电设备PE连接可靠对于中性点直接接地电网，临时用电设备必须可靠地接零。对中性点不接地电网和不直接接地电网，临时用电设备必须保护接地，并有保护接地体的接地电阻测试报告。否则本条款认定为不合格。6、严禁在有爆炸和火灾危险的场合架设临时线（四）计分方法计分方法均按检查表查证，得分3.75分以下者为不合格，按不合格条款与抽评总数之比依据下式计算实得分：实得分5不合格条款/考评总数0.18100四、动力（照明）配电箱（柜、板）（一）设立目的车间动力、照明箱（柜、板）是工厂电力系统中最低一级的电力分派和控制、保护的设施，是保障电力运营最基础的一个环节，它与工厂各工种人员接触的也许性很大，却又往往容易被工厂忽视，电管部门不管，工厂设备或电力部门也因其多属低值品，数量多，分布广而不愿去管，只有车间维修电工因自身工作需要才兼管起来，但管理也很不严格，很多公司中，车间动力、照明箱（柜、板）都处在失控状态，拥有数量不清，技术状态极差，有的主线起不到一级保护作用。为改变这种失控状况，安全质量标准对车间动力、照明箱（柜、板）提出了8款考评规定。（二）考评范围（三）考评内容1、箱（柜、板）符合作业环境规定（1）触电危险性小的一般生产场合和办公室可采用启动式的配电箱（板）。（2）触电危险性大的、环境较差的车间，如铸造、锻造、热解决、锅炉房、木工房等，应采用封闭式的配电箱（柜）。（3）有导电粉尘及产生易燃易爆气体的危险作业环境，必须采用密闭式或防爆式的电气设施。2、箱（柜、板）内外整洁、完好、无杂物、无积水、有足够的操作空间，符合安全规定。不管哪种形式的箱、柜，都规定内部整洁，布线整齐有序、电器元件完好，连接可靠。3、箱（柜、板）体PE可靠箱（柜、板）所有的金属构件都必须有可靠的接地（零）保护，要保证其导电的连续性，不允许有任何脱节。接地（零）支线应单独与接地或接零干线相连接，各接地或接零支线不准串连，同时PE线要有足够的机械强度和防止连接处松脱措施。并要有足够的导电能力。4、各种电气元件及线路接触良好，连接可靠、无严重烧损或发热现象5、箱（柜、板）内插座接线对的，并配有漏电保护器箱（柜、板）内插座接线必须符合下列规定：单相两孔插座，面对插座，左极接零线，右极接相线；单相两孔插座必须上下安装时，零线在下方，相线在上方，单相三孔插座，面对插座上孔接PE线，左极接工作零线，右极接相线；四孔插座只准用于380V电源，上孔接PE线。直流、交流或不同电压的插座在同一场合时，应有明显区别和标志。6、保护装置齐全，与负载匹配合理考评时应按每一分路的负载或导截面对照熔断元件查证其是否匹配。一般熔断元件的额定工作电流应不大于导线允许载流量的2.5倍，如按负荷计算，熔断元件的额定电流可在1.52.5倍负荷的额定电流选择。对于空气开关等自动开关，单相短路电流不应小于脱扣整定电流的1.5倍。7、外露带电部分屏护完好考评时规定箱柜以外不得有裸带电体外露，必须装在箱柜外的电器元件，必须有可靠的屏护。8、编号、辨认标志齐全、醒目所有有分派和保护功能的箱、柜、板，都应有设施自身的编号，公司也可根据有助于管理的原则，按不同使用车间，不同类型统一编号，箱柜内每一组开关，熔断器都应有标明其控制对象的相应图标、标号或文字标记，并与实际情况相符。（四）、计分方法本项应得分为20分，每处均按检查表逐条查证，凡得分小于16分者，认定为不合格。依据不合格数与考评抽评总数之比，计算不合格率，依据下式计算实得分：实得分20不合格台数/考评总数0.72100五、电网接地系统（一）、设立目的接地是电气系统广泛应用的一种安全技术措施，在电气系统中，变压器、发电机三相绕组的中性点，出于对系统安全运营和对电气设备及人身安全考虑，应设立完备的接地装置。在机械制造公司有三种接地运营方式：1、中性点不接地系统，在这种系统中应采用单相接地的保护装置。（IT系统）2、中性点直接接地系统（TN系统）3、中性点经消弧线圈接地系统（TT系统）TT系统：电源系统一点直接接地，设备外露导电部分接地与电源系统的接地电气上无关。图2所示TT系统：L1L2L3NPE电网接地外露导电部分图2TT系统IT系统电源系统的带电部分不接地或通过阻抗接地，电气设备的外露导电部分接地的系统注：第一个字母I表达电源系统所有带电部分不接地或一点通过阻抗接地；第二个字母T表达设备外露导电部分接地与电源系统的接地电气上无关。图3所示IT系统：L1L2L3PE电源系统接地外露导电部分图3IT系统L1L2L3NPE电源系统接地外露导电部分图IATNS系统L1L2L3PENPEN电源系统接地外露导电部分图IBTNCS系统L1L2L3PEN电源系统接地外露导电部分图IBTNC系统（二）考评范围对公司低压配电系统采用TN、TT、IT三种配电用电形式的接地系统及高压电力设备的接地进行考评。（三）考评内容1、电源系统接地制式的运营应满足其结构的整体性、独立性的规定。（1）电气系统接地制式不同，其安装规范规定也不同。在同一发电机，同一变压器的供电网络中，不应采用两种不同的接地保护方式。（2）保护导体即PE线，要有足够的机械强度和电气连接强度（足够的导电截面）。（见表3321）（3）TN系统是由工作接地、主干保护线（PE或PEN线、设备保护线（PE线），故障保护装置，反复接地或等电位联结所组成，必须保证系统的整体性、连续性和可靠性。（4）TN系统按照中性线（N）与保护线（PE）组合情况的不同，可以分为TNS、TNC、TNCS三种接地型式（见图1A、1B、1C）在TN系统中所有用电设备外露可导电部分必须与PE线或PEN线相连，PE线或PEN线严禁接入开关设备，不得断股或断线，在TNCS系统中，PE与N分开后，就再不能合并，且N线绝缘水平应与相线相同。考评时应从系统资料中了解其具体制式和接地网络状态，辅以现场查证来认定其是否合格。2、各接地装置的电阻检测合格接地电阻的检测应在干燥季节测量，反复接地测量时必须与主干PE或PEN线断开，其各类接地电阻合格值如下表：常用接地电阻允许值（欧）接地类别允许值大接地短路电流系统接地（短路电流500A）R0.5小接地短路电流系统接地（短路电流500A）R10大变压器、发电机工作接地（容量100KVA）R4小变压器、发电机工作接地（容量100KVA）R10零线反复接地R10电器设备保护接地R4变配电所阀型避雷器接地R4低压进户线绝缘子接地R30工业电子设备、X光机、保护接地R10考评时以接地电阻测试报告为依据，无测试报告的此项认定不合格3、TN系统反复接地布设合理（1）架空线路主干线和分支线的终端以及沿线每1km处其PE线或PEN线应反复接地，距接地点50m外每个建筑物进线处均需反复接地，以金属外皮等作主干PE线或PEN线的低压电缆也应反复接地。(2)车间内部宜采用环状反复接地，PE线或PEN线与接地装置至少两点连接，(进线处、对角、每200m处应反复连接一次)。(3)具有爆炸和火灾危险场合，应作等电位接地联接。4、接地装置的连接必须保证电气接触可靠，有足够的机械强度，防损伤或有附加的保护措施。(1)接地体和接地连线严禁运用可燃液体或气体管道，宜用钢材，其截面应保证足够的机械强度和防腐蚀规定及热稳定规定。接地体、接地线的最小尺寸材料种类地上地下室内室外交流电流回路直流电流回路圆钢直径(mm)681012扁钢截面(mm)60100100100厚度(mm)3444角钢 厚度(毫米)22.546钢管(管壁厚度)(毫米)2.52.53.54.5(2)接地装置之间一般采用焊接，以保持其电气通路，焊接必须牢固，焊接长度应符合如下规定：扁钢为其宽度2倍，四边施焊；圆钢为其直径6倍，两面施焊；圆钢与扁钢连接时为圆钢直径的6倍；扁钢与钢管、扁钢与角钢、起重机轨道、建筑物伸缩缝(沉降缝)等处应有弧形或直角形连接结构。与接地干线连接应使用镀锌细栓，并加防松垫圈。5、接地装置编号、标记明晰，定期检测报告、档案资料完整。每处接地装置应编号，有标示牌并注明检测日期与数据，图形符号用E或 ，明敷接地干线应涂以宽度相等的黄、绿相间的条纹，中性线宜涂兰色，自然接地体与人工接地体连接处应有便于断开的连接点以便于维护和检测接地电阻。接地装置的设计资料、施工与变更资料，检测与检查资料必须完整、考评时还应与现场查证其编号、位置。(四)、计分方法本项应得分为15分，如检查表第一款不符合规定则本项不得分。在第一款符合规定情况下对每一系统，每一条回路按检查表进行考评，任一款不符合规定则这一点为不合格，依据不合格点数及缺少的接地点数与应拥有点数之比按下式计算实得分：实得分=15-(不合格接地点数+缺少接地点数)/应拥有点数0.54100六、防雷接地系统(一)、设立目的雷是一种大气中的放电现象，大气中的饱和水蒸气在上、下气流的强烈磨擦和碰撞下，形成带正、负不同电荷的雷云。当雷云所带电荷积累到一定限度时，会与带不同电荷的雷云或地面凸出物之间发生剧烈的放电，出现强烈的闪光，由于放电时温度高达20230，空气受热急剧膨胀，发出爆炸的轰鸣声，这就是电闪与雷鸣。雷电大体可分为直击雷、感应雷、球形雷、雷电侵入等几种。雷电有很大的破坏力，其破坏作用是综合性的，涉及电性质、热性质和机械性质的破坏作用。可导致大面积停电、重大火灾和爆炸事故。为了防止雷电事故，对易受雷击的建筑物、构筑物，应采用相应可靠的防雷装置。为了保持防雷装置的保护性能，还应对用品进行经常性的检查和定期检测实验。(二)考评范围由于电力系统和避雷器都属电管部门对电力系统定期防止性实验的范围，故本项考评只合用于遭受雷击区域的建筑物、构筑物以及雷电波侵入也许导致危害的场合及设备。(三)考评内容安全质量标准对防雷接地装置设立了五个考评条款1、防雷技术措施须经安全设计与验算，使保护范围有效公司应提供有关防雷的技术档案资料，以及考评周期内全厂防雷装置的定期检测报告，以判断其是否完善与可靠，对公司内易燃易爆场合及锅炉房、变配电站等部位还要现场核对有无不符合情况。2、防雷装置完好，接闪器无损坏，引下线焊接可靠，接地电阻应低于10欧。考评时应用望远镜观测接闪器及引下线的完好状况，有无断裂、烧损脱焊等缺陷。其材料规格应符合有关规定，以保证其足够的机械强度和热稳定规定。其接地电阻应低于10欧。3、独立避雷针系统与其它系统隔离，间距合格。独立避
