地基基础工程监理实施细则

编号：

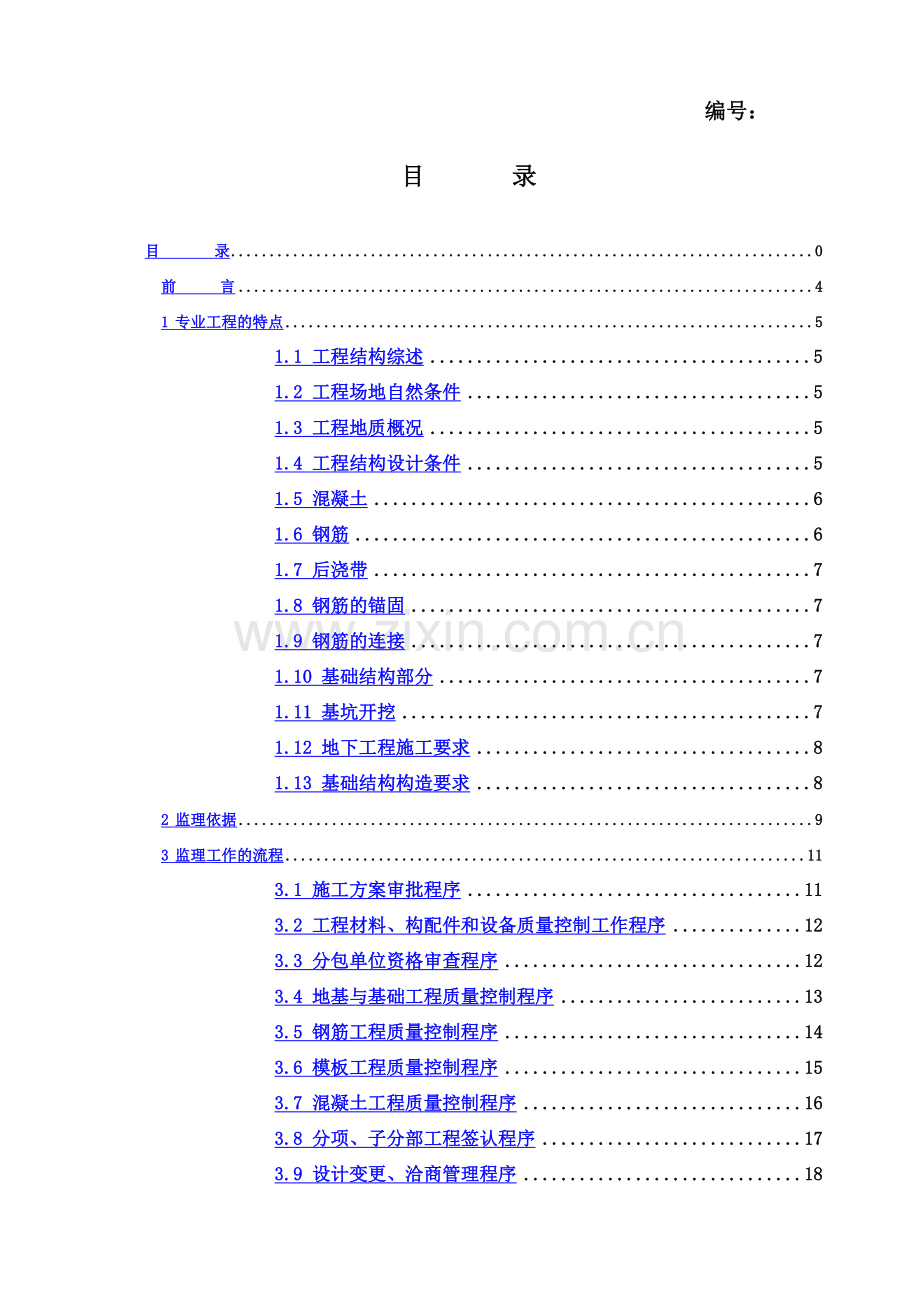

目 录
目 录 0
前 言 4
1 专业工程的特点 5
1.1 工程结构综述 5
1.2 工程场地自然条件 5
1.3 工程地质概况 5
1.4 工程结构设计条件 5
1.5 混凝土 6
1.6 钢筋 6
1.7 后浇带 7
1.8 钢筋的锚固 7
1.9 钢筋的连接 7
1.10 基础结构部分 7
1.11 基坑开挖 7
1.12 地下工程施工要求 8
1.13 基础结构构造要求 8
2 监理依据 9
3 监理工作的流程 11
3.1 施工方案审批程序 11
3.2 工程材料、构配件和设备质量控制工作程序 12
3.3 分包单位资格审查程序 12
3.4 地基与基础工程质量控制程序 13
3.5 钢筋工程质量控制程序 14
3.6 模板工程质量控制程序 15
3.7 混凝土工程质量控制程序 16
3.8 分项、子分部工程签认程序 17
3.9 设计变更、洽商管理程序 18
4 工程质量检验标准 19
4.1 土方开挖工程 19
4.2 土方回填 19
4.3 降水与排水 19
4.4 锚杆及土钉墙支护 20
4.5 加筋水泥土桩墙支护 20
4.6灌注桩的平面位置和垂直度的允许偏差 20
4.7混凝土灌注桩 21
4.8混凝土灌注桩（钢筋笼） 21
5 监理工作控制要点及目标值 22
5.1 地质勘察资料控制 22
5.2 施工承包单位资质控制 22
5.3 施工组织设计（方案）审查 22
5.4 查验施工测量放线成果 23
5.5 设计交底及图纸会审 23
5.6 原材料控制 24
5.7 工程实施控制 25
5.8 验收隐蔽工程 25
5.9 桩基检测控制 25
5.10 分部（子分部）工程质量验收控制 26
5.11 雨期施工 27
5.12 冬季施工 28
6 质量的预控要点 30
7 常见质量通病与防治措施 36
7.1 桩基 36
7.2 钢筋工程 36
7.3 模板工程 38
7.4 混凝土工程 38
7.5 防水工程 39
8旋挖成桩施工工艺及质量控制重难点 40
8.1施工准备 40
8.1.1.技术准备 40
8.2工艺流程 43
8.3施工质量控制重点、难点及隐蔽验收资料 47
8.4.旋挖钻进成孔一般规定 49
8.5.终孔检验 50
8.6灌注桩的平面位置和垂直度的允许偏差 51
8.7清孔 51
8.8.制安钢筋笼及埋设声测管 52
8.9.浇筑混凝土 54
8.10拔出导管 56
8.11拔护筒要求 56
8.12制作试块 57
9旋挖成孔常见问题预防与处理 57
9.1机械事故预防与处理 57
9.1.1.卡钻 57
9.1.2.埋（掉）钻 58
9.1.3.钻杆断裂 61
9.2成孔质量问题预防与处理 61
9.2.1.钻孔倾斜（钻孔弯曲） 61
9.2.2.塌孔与超方 62
9.2.3.缩径与吸钻 63
10旋挖成孔质量检验 64
10.1施工前检验 64
10.2施工过程检验 65
10.3施工后检验 67
10.4桩身完整性检测 67
10.5 Ⅲ、Ⅳ类桩的处理依据及常见处理方法 71

前 言
地基与基础分部工程是建筑工程的第一个分部工程。共有无支护土方、有支护土方、地基处理、桩基、地下防水、混凝土基础、砌体基础、劲钢（管）混凝土、钢桔构等九个子分部工程。含有土方开挖、土方回填、排桩、降水、排水、地下连续墙、锚杆、土钉墙、水泥土桩沉井与沉箱，钢及混凝土支撑、灰土地基、碎砖三合土地基，土工合成材料地基，粉煤灰地基，重捶夯实地基，强夯地基，振冲地基，砂桩地基，预压地基，预压地基，高压喷射注浆地基，土和灰土挤密桩地基，注浆地基，水泥粉煤灰碎石桩地基，夯实水泥土桩地基、锚杆静压桩及静力压桩，预应力离心管理桩，钢筋混凝土预制桩，钢桩，混凝土灌注桩（成孔、钢筋笼、清孔、水下混凝土灌注）防水混凝土，水泥砂浆防水层，卷材防水层，涂料防水层，金属板防水层，塑料板防水层，细部构造，喷锚支护，复合式衬砌，地下连续墙，盾构法隧道；渗排水、盲沟排水，隧道、坑道排水；预注浆、后注浆，衬砌裂缝注浆、模板、钢筋、混凝土，后浇带混凝土，混凝土结构缝处理、砖彻体，混凝土砌块砌体，配筋砌体，石彻体、劲钢（管）焊接，劲钢（管）与钢筋的连接，混凝土、焊接钢结构、栓接钢结构，钢结构制作，钢结构安装，钢结构涂装等分项工程。
依据《建设工程监理规范》（GB50319-2012） “对技术复杂的、专业性较强的工程项目，项目监理部应编制监理实施细则。监理实施细则应符合监理规划的要求，并应结合工程项目的专业特点，做到详细、具体、具有可操作性”的具体要求，本项目监理部以设计文件、《建筑地基基础工程施工质量验收规范》（GB50202-2002）以及施工单位编制的施工组织设计为依据，编制本监理实施细则。
监理工程师的工作目标为：在地基基础分部工程施工中，依据监理规范、规程的要求，对主体结构分部工程中的无支护土方、有支护土方、地基处理、桩基、地下防水、混凝土基础、砌体基础、劲钢（管）混凝土、钢桔构等分项工程施工质量进行监理，协作参建单位，严格执行现行国家和地方相关规范标准、争取建筑节能工程施工技术先进、经济合理、安全适用，确保建筑节能工程施工质量及安全。
本监理实施细则的作用和目的是：为了保证地基基础工程安全可靠，在地基基础工程全过程中，监理工程师必须坚持“质量第一”“安全第一”的原则。要以设计文件，专项施工方案、专家论证意见、施工验收规范，工程质量验评标准为依据，以质量预控为重点，对地基基础工程的人、机、料、法、环等因素进行全面的质量控制，采用巡视、旁站、检查、测量和试验等方法加强关键工序和重点部位的控制，坚持质量标准，遵守职业规范。运用标准化、规范化、程序化和科学化的管理方法，使地基基础工程达到设计要求和有关标准，规范的规定，使承包单位全面实现工程项目合同约定的质量目标。
1 专业工程的特点（要根据图纸作相应修改）
本节主要描述本工程的结构特征，使用设计说明部分有关结构的章节即可。下面是以XX工程结构设计说明：
1.1 工程结构综述
1.1.1 中国科学技术馆（新馆）建设在北京市朝阳区奥林匹克公园内。
1.1.2 建筑物有一层地下室，地上有五层。地下一层是车库和影院。以及部分机房。地上各层为展厅、影院、办公室、会议室、教室等。顶层有电梯机房和水箱间。
1.1.3 结构体系概述:采用现浇钢筋混凝土框架-剪力墙结构，剪力墙布置在楼梯间、电梯间，局部采用钢结构体系及平板张弦梁。在各层平面内均设施工后浇带。建筑总高度44.550米
1.1.4 室内地坪绝对标高43.000,基础底相对标高-18.270，基础底绝对标高24.730。室外地坪相对标高-0.450
1.1.5 地下一层局部有人防地下室。
1.2 工程场地自然条件
1.2.1 风荷载
基本风压值0.45KN/M2,地面粗糙程度C类。
1.2.2 雪荷载
基本雪压值0.40KN/M2.
1.2.3 根据中国地震烈度区划图,工程所在地区的基本烈度为8度,设计基本地震加速度为0.20g,设计地震分组为第一组。
1.3 工程地质概况
拟建场地内未发现不良地质现象。
主体建筑及纯地下车库（I区）拟采用粉质粘土层、粉质粘土为地基持力层，其综合承载力按200kpa采用，主体建筑及纯地下车库（II区）拟采用粉砂、细砂层为地基持力层，其综合承载力按250kpa采用，动感影院部分粉质粘土层、粉质粘土为地基持力层，其综合承载力按180kpa采用。在8度地震烈度时，建筑场地的饱和粉土及砂类土不会发生地震液化现象。可不考虑场地地下水对混凝土的腐蚀性。建筑场地类别为III类。
1.4 工程结构设计条件
1.4.1 根据<<建筑结构可靠度设计统一标准>>本工程结构设计基准期为50年
1.4.2 建筑结构安全等级为一级.结构构件的荷载效应组合按抗震设计,考虑其重要性系数1.1.
1.4.3 本工程建筑抗震设防标准按丙类建筑要求,抗震设防烈度为8度.框架抗震等级为二级.剪力墙抗震等级为一级.
1.4.4 本工程地基基础设计等级为甲级.
1.4.5 本工程基础梁板,地下室外墙的混凝土结构的环境类别为二b类,其余部分环境类别为一类.设计使用年限为100年.
1.4.6 本工程的活荷载标准值除按<<建筑结构荷载规范>>选取外,胶印室等有特殊使用要求的活荷载应按业主提出的要求。
1.5 混凝土
1.5.1 各部分结构的强度等级
部位
柱、墙
顶板、梁
楼梯
基础
C30
C30
C30
地下一层
C55
C35
C30
首层及以上各层
C55
C35
C30
1.5.2 有特殊使用要求时，混凝土中的水泥品种应特别选用。
结构混凝土耐久性的基本要求应符合<<混凝土结构设计规范>>中表3.4.2的要求
1.5.3 混凝土中的最大氯离子含量、碱活性骨料等要求应符合《混凝土结构设计规范》(GB50010-2002)中表3.4.2的要求。
1.5.4 为了改善混凝土的性能,可以在混凝土中加入相应种类的添加剂。
1.6 钢筋
1.6.1 本工程设计图中普通钢筋强度设计值(N/mm2)
种类
符号
fy
fy'
HPB235
F
210
210
HRB400

360
360

1.6.2 钢筋的抗拉强度实测值与屈服强度实测值的比值不小于1.25
1.6.3 钢筋的屈服强度实测值与强度标准值的比值不大于1.3
1.6.4 施工中当需要以强度等级较高的钢筋代替原设计中的纵向受力钢筋时,应按钢筋受拉承载力设计值相等的原则进行代换.并应满足正常使用极限状态和抗震构造措施的要求.
1.6.5 各部结构构件中的钢筋根据构造要求可采用机械连接,焊接或搭接等连接方式,但各种连接形式不得混用.
1.6.6 机械连接形式包括直螺纹,冷挤压连接等.
1.6.7 钢筋焊接时应采用与之匹配的焊条和焊剂.
1.6.8 预埋件、连接件中的钢板材质为Q235。
1.6.9 吊钩、吊环均采用HPB235钢筋，不得采用冷加工钢筋。
1.7 后浇带
1.7.1 本工程因结构长度超出钢筋混凝土结构伸缩缝的最大间距,设置施工后浇带
1.7.2 施工后浇带应在顶板砼浇筑60天后将两侧的砼表面凿毛,再浇筑比设计砼强度等级提高一级的砼(宜用加膨胀剂的补偿收缩砼).振捣密实并加强养护.
1.7.3 施工后浇带部位的钢筋贯通,配置适量的加强钢筋.
1.7.4 施工后浇带两侧的构件应妥善支撑,待后浇带砼强度达到设计强度的100%时方可拆除支撑.
1.7.5 混凝土保护层应满足11G101-1中第54页
1.8 钢筋的锚固
1.8.1 受拉钢筋的最小锚固长度la按11G101-1中第53页
1.8.2 受拉钢筋抗震锚固长度lae按11G101-1中第53页
1.9 钢筋的连接
1.9.1 纵向受拉钢筋绑扎搭接长度l按11G101-1中第55页
1.9.2 纵向受拉钢筋绑扎抗震搭接长度le按11G101-1中第55页
1.9.3 钢筋机械连接接头性能等级为1级,接头的应用要求应符合《钢筋机械连接技术规程》JGJ 107-2010中第4页的内容
1.10 基础结构部分
基础形式采用天然地基上的梁板筏基.甲方应委托具有相关资质的单位做好建筑物基坑开挖后的地基回弹变形观测和建筑物施工与使用的沉降观测，为合理确定后浇带的浇筑时间和校核设计方案提供实际依据。
1.11 基坑开挖
1.11.1 本工程基槽开挖较深,基槽边界条件复杂,需选用合理安全的支护方案以保证边坡稳定
1.11.2 开槽后应普通钎探(地基处理范围除外),待勘察,设计,施工,监理四方共同验槽后方可进行下道工序.
1.11.3 基槽开挖时严禁超挖及对槽底土质的扰动.当基底持力层湿度较大时,建议铺垫碾压一层级配砂石以减少施工期间的人为扰动.槽底应预留200厚,人工清槽
1.11.4 冬季施工时应采取有效措施,预防持力层受冻
1.12 地下工程施工要求
1.12.1 基础施工过程中若发现实际地质情况与勘察报告不符应及时通知勘察,设计及有关单位研究处理
1.12.2 为保证地下室的防水效果,基础底板及地下室钢筋混凝土外墙内加入防水剂,抗渗等级S8.
1.12.3 防止地表水流入基坑内,基坑应清理干净,无积水
1.12.4 地下室基坑开挖前应采取降水措施.降水至地下室底板下500mm,待沉降稳定,后浇带砼强度达到100%,回填土施工完毕后,方可停止降水(降水时应考虑对周围建筑的影响)
1.12.5 基坑回填土及位于设备基础、地面、散水、踏步等基础之下的回填土，必须分层夯实，每层厚度不大于250，压实系数0.93.
1.13 基础结构构造要求
1.13.1 基础梁,基础底板的受力钢筋采用机械连接接头
1.13.2 地下室外墙的施工缝应采取有效的防水措施
1.13.3 混凝土基础底板下设100厚C15素混凝土垫层，每边宽出基础边100。
2 监理依据
序号
名 称
1.
国家和地方有关工程建设的法律、法规
2.
国家和地方有关工程建设的技术标准、规范和规程
3.
有关部门批准的工程项目文件和设计文件
4.
建设单位与承包单位签订的建设工程施工合同
5.
建设单位和监理单位签订的工程建设监理合同
6.
与专业工程相关的设计文件和技术标准、资料
7.
已批准的监理规划
8.
施工组织设计
9.
专项施工方案
10.
专家论证意见
11.
《建设工程监理规范》GB50319-2012
12.
《混凝土质量控制标准》GB 50164-2011
13.
《建筑工程施工质量验收统一标准》GB50300-2001
14.
《建筑地基基础工程施工质量验收规范》GB50202-2002
15.
《砌体结构工程施工质量验收规范》GB 50203-2011
16.
《混凝土工程施工质量验收规范》GB50204-2002
17.
《普通混凝土力学性能试验方法标准》GB/T50081-2002
18.
《工程测量规范》GB50026-2007
19.
《建筑地面工程施工质量验收》GB50209-2010
20.
《建筑基桩检测技术规范》JGJ106-2003
21.
《建筑基坑支护技术规程》JGJ120-2012
22.
《建筑桩基技术规范》JGJ94-2008
23.
《建筑地基基础设计规范》GB50007-2002
24.
《建筑地基处理技术规范》JGJ79-2002
25.
《建筑桩基技术规范》 JGJ94-2008
26.
《建设工程文件归档整理规范》GB50328-2001
27.
《工程岩体试验方法标准》GB/T50266-99
28.
《岩土工程勘察规范》GB50021-2001
29.
《人民防空地下室设计规范》GB50038-2005
30.
《地下工程防水技术规范》GB50108-2001
31.
《地下防水工程施工质量验收规范》GB50208-2002
32.
《建筑边坡工程技术规范》GB50330－2002
33.
《钢筋焊接及验收规程》JGJ18-2010
34.
《钢筋焊接网混凝土结构技术规程》JGJ114-2003
35.
《钢筋机械连接通用技术规程》JGJ107-2010
36.
《冷轧扭钢筋混凝土构件技术规程》JGJ115-2006
37.
《旋挖钻机施工工法通用规程》Q/SY 112001
38.
《建筑施工现场环境与卫生标准》JGJ146-2004
39.
《建筑施工安全检测标准》JGJ59-2011
40.
《建筑机械使用安全技术规程》JGJ33-2012
41.
《施工现场临时用电安全技术规程》JGJ46-2005
42.
《建筑施工机械与设备钻孔设备安全规范》GB 26545-2011
43.
《重庆建筑地基基础设计规范》 DBJ50-047-2006
44.
重庆市《旋挖成孔灌注桩工程技术规程》（征求意见稿）
45.
《重庆市建筑地基基础工程施工质量验收规范》DBT50-125-2011
46.
《建设工程项《关于加强桩基工程质量监督和检测的紧急通知》-渝建质监【2008】004号
47.
《重庆市建设领域禁止、限制使用落后技术通告（第七号）》
48.
《重庆市质监总站关于加强对旋挖桩成桩质量检测的通知》渝建质监（2011）53号

3 监理工作的流程
3.1 施工方案审批程序
不同意，修改后再报
审核以下重点内容：
1. 承包单位的报批手续和申报程序是否符合要求；
2. 专家论证报告及相应的修改；
3. 施工程序与顺序是否合理，采取的施工方法是否可行，质量保证措施是否可靠；
4. 工期安排是否符合施工合同规定的开工、竣工日期；
5. 进度计划能否保证施工的连续性和均衡性；
6. 承包单位的质量保证体系是否健全；
7. 安全施工防止事故、消防、场区卫生环保、文明施工的保证措施是否安排齐备；
8. 季节施工方案、专项施工方案的可行性、合理性、先进性；
9. 其他必要的内容。
按审定的施工施工方案组织施工
编制工程项目的施工方案并填报《施工组织设计（方案）报审表》（监理表-2）
承包单位项目经理部
组织监理人员进行审查
承包单位项目经理部
承包单位项目经理部
项目监理部
在《施工组织设计（方案）报审表》（监理表-2）上签署审核意见
总监理工程师

承包单位填写
《工程材料/构配件/设备报审表》（监理表-2）
承包单位
另 选
监理工程师审核
承包单位使用
方法：
1.审核证明资料
2.到厂家考察
3.进场材料报验
4.进行验证
不合格
合格
3.2 工程材料、构配件和设备质量控制工作程序

3.3 分包单位资格审查程序
选择分包单位
总承包单位填写
《分包单位资质报审表》（监理表-3）
监理工程师审查
签认审查意见
总承包单位与分包单位
签订施工分包合同
分包单位进场施工
不同意

不合格
存在问题
不合格
存在问题
不合格
复查轴线及标高
监理工程师
复查结果
承包单位返工
地基处理施工
口头通知
发备忘录
发监理通知
填报地基处理质量验收签证
承包单位
承包单位根据设计
和规范要求自检合
格，并报有关资料
现场检查
监理工程师
现场抽样检查
专业监理工程师
检查结果
承包单位返工
监理工程师签字了、字
基础工程施工
口头通知
发备忘录
发监理通知
填报基础分项工程质量验收签证
承包单位
承包单位根据设计
和规范要求自检合
格，并报有关资料
现场检查
现场监理工程师
现场抽样检查
专业监理工程师
检查结果
承包单位返工
监理工程师签字了、字
3.4 地基与基础工程质量控制程序
不合格

承包单位、监理工程师
熟悉结构施工图
钢材进场检验
承包单位、监理工程师
钢筋翻样
承包单位
检验结果
承包单位
钢材退场换料
检查焊工上岗证
监理工程师
试焊
承包单位、监理工程师
进场、挂牌堆放
承包单位
钢筋下料、加工
承包单位
检查钢筋成形、焊接质量
监理工程师
绑扎前的准备：清理基层、划线
承包单位
承包单位
钢筋绑扎
钢筋焊接现场取样试验
承包单位、监理工程师
试验结果
钢筋绑扎、预埋件、预留孔洞验收
承包单位、监理工程师
试验结果
签署隐蔽验收单
监理工程师
焊接返工
承包单位
焊接返工
承包单位
不合格

不合格

3.5 钢筋工程质量控制程序
基层处理、材料准备
承包单位
测量轴线、标高、放样
承包单位
轴线、标高验收
监理工程师
验收结果
整改
承包单位
支撑、模板的安装、校正及自检
监理工程师
监理工程师
验收模板系统
验收结果
整改
承包单位
签署验收意见
监理工程师
浇筑混凝土
承包单位
提出拆模申请
承包单位
审查混凝土强度是否达到要求
监理工程师
模板拆除、缺陷修补
承包单位
不合格
不合格
3.6 模板工程质量控制程序

无
熟悉图纸、审查混凝土施工方案
监理工程师
施工机具准备、检查
承包单位、监理工程师
原材料准备、检验
承包单位申报、监理工程师核查
混凝土配合比试配、审定
承包单位申报、监理工程师核查
签署混凝土浇筑令
钢筋、模板验收
监理工程师
监理试验室
复核性试验
返工
承包单位
浇筑、养护
承包单位
制作试块
承包单位
监理工程师
拆模申请
承包单位
监理工程师
签署拆模通知
混凝土质量检查
承包单位、监理工程师
有无缺陷
签署检验证明
监理工程师
进入下道工序施工
承包单位
提出缺陷修补方案
承包单位
审查修补方案
监理工程师
混凝土缺陷修补
承包单位
不合格
合格
3.7 混凝土工程质量控制程序

有
3.8 分项、子分部工程签认程序

承 包 单 位
达到分项工程报验条件
进 行 自 检
承包单位填写《分项/分部工程施工报验表》
监理工程师审查
承包单位继续施工
达到分部工程报验条件
自 检
总监理工程师签认分部工程
承包单位
进行纠正
不合格
合格
监理工程师签认分项工程
承包单位
进行纠正
不合格
承包单位填写《分项/分部工程施工报验表》
合格
监理工程师审查

3.9 设计变更、洽商管理程序
建设单位或设计单位
提出工程变更
承包单位提出工程变更
总监理工程师审查签认
设计单位签发
设计变更文件
建设单位审查签认
必要时
必要时
建设单位予以签认
项目监理部发出会签的《工程变更单》
承包单位实施工程变更
承包单位向项目监理部提交
《工程变更费用报审表》
监理工程师审核，总监理工程师签认
建设单位审批
不同意

4 工程质量检验标准
4.1 土方开挖工程
项目
允许偏差或允许值（mm）
检查方法
检查数量
柱基基坑基槽
挖方场地平整
管沟
地（路）面基层
人工
机械
主控项目
1.
标高
-50
±30
±50
-50
-50
尺量
抽查5%不少于5处

2.
长度、宽度（由设计中心）线向两边量）
+200
-50
+300
-100
+500
-150
+100
—
3.
边坡
设计要求
观测
一般项目
1.
表面平整度
20
20
50
20
20
尺量
2.
基底土性
设计要求

4.2 土方回填
项目
允许偏差或允许值（mm）
检查方法
检查数量
柱基基坑基槽
挖方场地平整
管沟
地（路）面基层
人工
机械
主控项目
1.
标高
-50
±30
±50
-50
-50
尺量
抽查5%不少于5处
2.
分层压实系数
设计要求
一般项目
1.
回填土料
设计要求
尺量
2.
分层厚度及含水量
设计要求
3.
表面平整度
20
20
30
20
20

4.3 降水与排水
项别
项目
质量标准
检查方法
检查数量
一般项目
1.
排水沟坡度
1‰～2‰
量测
观察检查
检查施工纪录
抽查5%不少于5处
2.
井管（点）垂直度
1%
3.
井管（点）间距（与设计相比）
≤150%
4.
井管（点）插入深度（与设计相比）
≤200mm
5.
过滤砂砾料填灌（与计算值相比）
≤5mm
6.
井点真空度：轻型井点
喷射井点
＞60kPa
＞93kPa
7.
电渗井点阴阳距离：轻型井点
喷射井点
80～100mm

120～150mm

4.4 锚杆及土钉墙支护
项别
项目
质量标准
检查方法
检查数量
主控
项目
1.
锚杆土钉长度
±30mm
量测
检查试验报告
抽查5%不少于5处
2.
锚杆锁定力
设计要求
一般项目
1.
锚杆或土钉位置
±100mm
量测
抽查5%不少于5处
2.
钻孔倾斜度
±1º
3.
浆体强度
设计要求
4.
注浆量
＞1
5.
土钉墙面厚度
±10mm
6.
墙体强度
设计要求

4.5 加筋水泥土桩墙支护
项别
项目
质量标准
检查方法
检查数量
一般项目
1.
型钢长度
±10mm
尺量
抽查5%不少于5处
2.
型钢垂直度
＜1%
3.
型钢插入标高
±30mm
4.
型钢插入平面位置
10mm

4.6灌注桩的平面位置和垂直度的允许偏差
序号
成孔方法D>1000 mm
桩径允许偏差（mm）
垂直度允许偏差（%）
桩径允许偏差
1～3根，单排桩基垂直于中心线方向和群桩基础的边桩
条形桩基沿中心线方向和群桩基础的中间桩
1
泥浆护壁钻孔桩
D≤1000mm
±50
<1
D/6，且不大于100
D/4，且不大于150
D>1000 mm
±50
100+0.01H
150+0.01H
2
套管成孔灌注桩
D≤500mm
-20
<1
70
150
D>500 mm
100
150
3
干成孔灌注桩
-20
<1
70
150
注：1、桩径允许偏差的负值是指个别断面
2、H为施工现场地面标高与桩顶设计标高的距离，D为设计桩径
3、采用复打，反插法施工的桩，其桩径允许偏差不受上表限制。

4.7混凝土灌注桩
项
目
序号
检查项目
允许偏差或允许值
检查方法
单位
数值
主
控
项
目
1
桩位
见基础规范表5.1.4
基坑开挖前量护筒，开挖后量桩中心
2
孔深
mm
-300
只深不浅，用重锤测，或测钻杆、全护筒长度，嵌岩桩应确保进入设计要求的嵌岩深度
3
桩体质量检验
按基桩检测技术规范
如钻芯取样，大直径嵌岩桩应钻至尖下500mm
按基桩检测技术规范
4
混凝土强度
设计要求
试件报告或钻芯取样送检
5
承载力
按基桩检测技术规范
按基桩检测技术规范
一
般
项
目
1
垂直度
见基础规范表5.1.4
测全护筒或钻杆，或用超声波检测，干施工时吊垂球
2
桩径
见基础规范表5.1.4
井径仪或超声波检测，干施工时用钢尺量
3
泥浆比重（粘土或砂性土中）
1.15～1.20
用比重计测，清孔后在距孔底500mm处取样
4
泥浆面标高（高于地下水位）
m
0.5~1.0
目测
5
沉渣厚度：端承桩
摩擦桩
mm
mm
≤50
≤150
用沉渣仪或重锤测量
6
混凝土坍落度：水下灌注桩
干施工
mm
mm
160~220
70~100
坍落度仪
7
钢筋笼安装深度
mm
±100
用钢尺量
8
混凝土充盈系数
>1
检查每根桩的实际灌注量
9
桩顶标高
mm
+30
-50
水准仪，需扣除桩顶浮浆层及劣质桩体

4.8混凝土灌注桩（钢筋笼）
项别
项目
质量标准
检查方法
检查数量
主控项目
1.
主筋间距（mm）
±10
尺量
抽查
2.
长度（mm）
±100
一般项目
1.
钢筋材质检验
设计要求
检查材质证
尺量
抽查
2.
箍筋间距（mm）
±20
3.
直径（mm）
±10

5 监理工作控制要点及目标值
根据《建筑地基基础工程施工质量验收规范》的要求和本工程地基基础的特点，本工程地基基础分部过程监理工作控制要点及目标值有：
5.1 地质勘察资料控制
地基基础工程施工前，必须具备完备的地质勘察资料及工程附近管线、建筑物、构筑物和其他公共设施的构造情况，必要时要求业主委托施工勘察和调查以确保工程质量及临近建筑的安全。
根据地基处理方案，核查勘察资料中场地工程地质及水文地质条件的符合情况，如有不满足地基处理方案需要时，应要求进行核查和补充。
对详勘阶段遗留问题或地基处理设计中的特殊要求进行有针对性的核查，要求相关单位提供地基处理所需的岩土工程设计参数，评价现场施工条件及施工对环境的影响。
当地基处理施工中发生异常情况时，要求勘察设计单位积极进行施工勘察，查明原因，为调整、变更设计方案提供岩土工程设计参数，并提供处理的技术措施。
监理工作控制目标值：地质勘察资料满足地基基础工程需要。
5.2 施工承包单位资质控制
施工单位必须具备相应专业资质，并应建立完善的质量管理体系和质量检验制度。从事地基基础工程检测及见证试验的单位，必须具备省级以上(含省、自治区、直辖市)建设行政主管部门颁发的资质证书和计量行政主管部门颁发的计量认证合格证书。监理工作重点为：
审查《分包单位资格报审表》。企业营业执照、企业资质等级证书、安全施工许可证，特殊工种人员上岗证；审查分包单位的质量管理体系和质量检测制度，审查申报的检测仪器及设备的计量合格证；审查分包单位业绩，必要时会同建设单位进行考察。
监理工作控制目标值：选择资质符合要求，有经验、有实力的分包单位。
5.3 施工组织设计（方案）审查
地基基础工程施工所涉及的分项工程多，且每个分项工程的施工工艺差异较大。因此进行科学的施工组织设计是工程受控的必要前提。对承包单位的施工组织设计（方案）的审查重点为：
施工组织设计(施工方案)审核程序
承包单位应在开工前向项目监理部报送施工组织设计(施工方案)，并填写《施工组织设计（方案）报审表》；总监理工程师组织审查并核准，需要承包单位修改时，应由总监理工程师签发书面意见退回承包单位修改，修改后再报，重新审核；对于重大或特殊的工程，项目监理部还应将施工组织设计(施工方案)报监理单位技术负责人审核后，再由总监理工程师签认发给承包单位；施工组织设计(施工方案)在实施过程中，承包单位如需做较大的变动，仍应经总监理工程师审核同意；规模较大、工艺较复杂的工程、群体工程或分期出图的工程可分阶段报批施工组织设计；技术复杂或采用新技术的分项、分部工程，承包单位应编制分项、分部工程施工方案，报项目监理部审核。
审核施工组织设计(施工方案)的主要内容：
承包单位的审批手续是否齐全、有效；施工总平面布置图是否合理；施工布署是否合理，施工方法是否可行，质量保证措施是否可靠并具有针对性；工期安排是否满足建设工程施工合同要求；进度计划是否保证施工的连续性和均衡性，所需的人力、材料、设备的配置与进度计划是否协调；承包单位项目经理部的质量管理体系、技术管理体系和质量保证体系是否健全；安全、环保、消防和文明施工措施是否符合有关规定；季节施工方案和专项施工方案的可行性、合理性和先进性。
属于“危险性较大工程安全专项施工方案编制及专家论证审查办法”规定的分项工程，应审查其专家论证报告。
监理工作控制目标值：有一个科学的、严谨的、符合实际条件的施工组织设计（方案）。
5.4 查验施工测量放线成果
地基基础工程是整个工程的第一步。施工测量放线成果至关重要。为了整个建筑工程的质量和安全，需要严格控制施工测量放线成果，使之符合规范要求。监理工程师查验施工测量放线成果的内容主要为：
监理工程师应检查承包单位的专职测量人员的岗位证书及测量设备检定证书；承包单位应将施工测量方案、红线桩的校核成果、水准点的引测成果填写《施工测量放线报验表》并附工程定位测量记录报项目监理部查验；承包单位在施工场地设置平面座标控制网(或控制导线)及高程控制网后，应填写《施工测量放线报验表》并附基槽验线记录报项目监理部查验；对承包单位的报验，监理工程师应进行必要的内业及外业复核，符合规定时，由监理工程师签认。
监理工程师应检查承包单位对红线桩、水准点、工程的控制桩等是否采取有效保护措施；审查承包单位的施工方案审批手续是否齐全；施工方案应结合工程特点，制定有针对性的质量管理措施；施工平面图应标明桩位、编号、施工顺序、水电线路和临时设施的设置。
监理工作控制目标值：施工测量放线成果符合建筑规划审批、设计和相关规范标准的要求。
5.5 设计交底及图纸会审
项目监理部组织监理工程师熟悉施工图纸，了解工程特点，以及质量要求。熟悉施工图纸时应检查的主要内容：
施工图纸审批签认手续是否齐全；设计文件是否完整，是否与图纸目录相符；应熟悉工程地质、水文地质勘察报告；施工图纸中所用材料、构配件、设备等是否符合现行规范、规程和规定的要求；施工图纸规定的施工工艺是否符合现行规范、规程的规定。
施工图纸中有无遗漏、差错或相互矛盾之处(如各部分尺寸、标高、位置、地上地下之间、上下楼层之间、各专业之间等)。
将发现的施工图纸中的问题汇总，通过建设单位书面提交给设计单位，必要时应提出监理的建议，以便与各方协商研究，统一意见。
监理工作控制目标值：充分熟悉图纸，理解设计意图，掌握结构情况，合理选择施工工艺和机械设备，预控质量薄弱环节，方便过程质量、安全控制。
5.6 原材料控制
原材料、构配件及设备、主要施工设备是组成工程实体质量的重要因素，也是监理工作的重点。监理工作主要控制：
5.6.1 原材料方面：
要求承包单位应按有关规定对主要原材料进行复试，并将复试结果及材料备案资料、出厂质量证明等随《工程材料/构配件/设备报审表》（监理表-2）报项目监理部签认；对新材料、新产品要核查鉴定证明和确认文件；对进场材料按规定进行有见证取样试验；必要时进行平行检验或会同建设单位到材料厂家进行实地考察；审查混凝土、砌筑砂浆配合比申请、混凝土浇灌申请。
对现场搅拌设备(含计量设备)及现场管理进行检查；对预拌混凝土搅拌单位资质和生产能力进行考察。
5.6.2 建筑构配件、设备报验
审查构配件和设备厂家的资质证明及产品合格证明、进口材料和设备商检证明，并要求承包单位按规定进行复试；应参与加工定货厂家的考察、评审，根据合同的约定参与定货合同的拟定和签约工作；应要求承包单位对拟采用的构配件和设备进行检验、测试，合格后，填写报项目监理部； 监理工程师进行现场检验，签认审查结论。
5.6.3 检查进场的主要施工设备
要求承包单位在主要施工设备进场并调试合格后，填写《工程材料/构配件/设备报审表》（监理表-2）报项目监理部；应审查施工现场主要设备的规格、型号是否符合施工组织设计的要求；要求承包单位对需要定期检定的设备(如仪器、磅称等)应有检定证明。
监理工作控制目标值：应用于工程的所有原材料、构配件及设备是符合设计文件要求和满足相应规范标准要求。
5.7 工程实施控制
工程实体的施工过程是建筑工程质量形成的过程。监理有责任对施工全过程进行监督。监理全过程监督工程施工的内容为：
应对施工现场有目的地进行巡视和旁站。对巡视过程中发现的问题，及时要求承包单位
