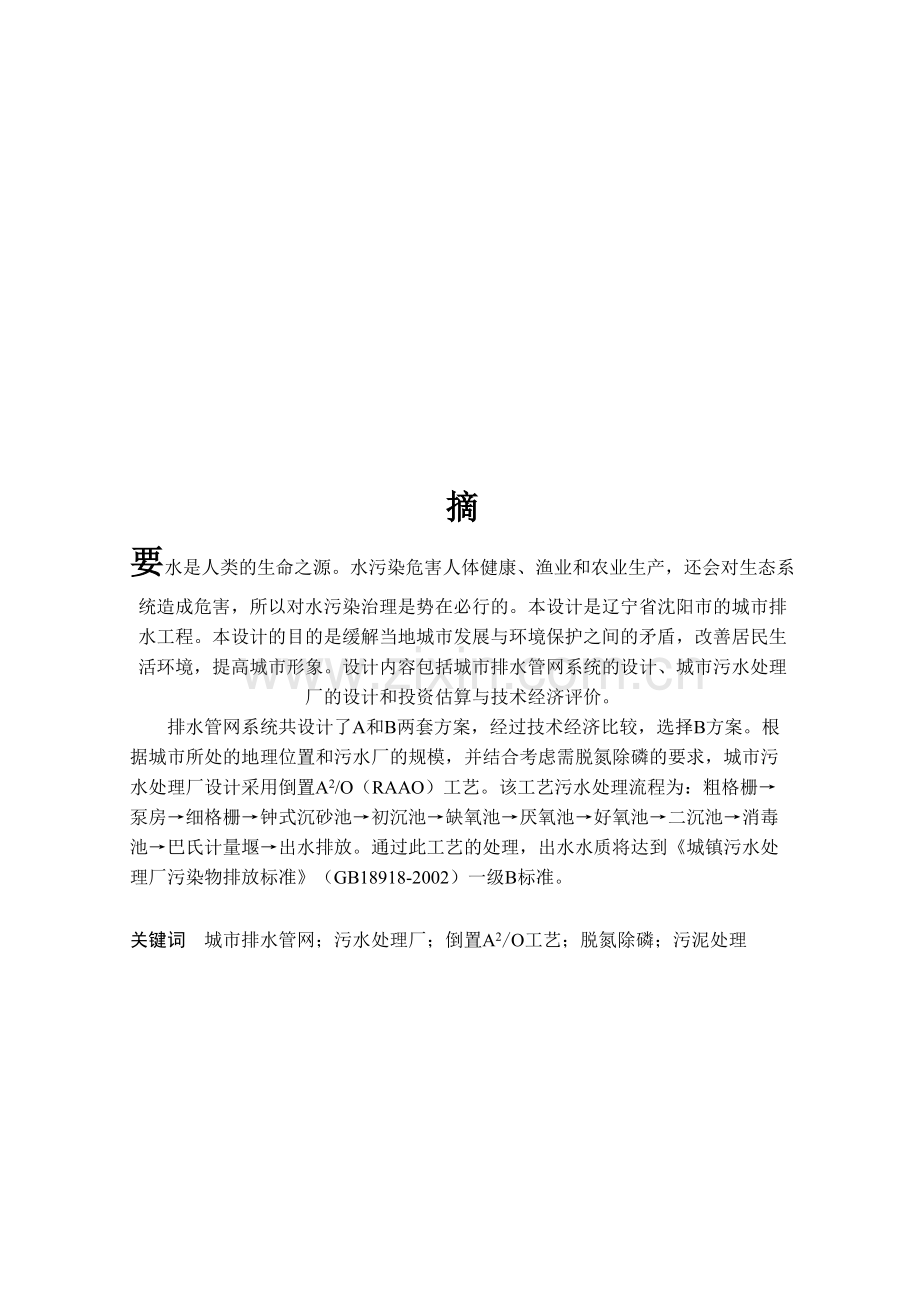

(整理)倒置A2O工艺2.环境保护行政法规1.环境影响评价工作等级的划分4）按执行性质分。环境标准按执行性质分为强制性标准和推荐性标准。环境质量标准和污染物排放标准以及法律、法规规定必须执行的其他标准属于强制性标准，强制性标准必须执行。强制性标准以外的环境标准属于推荐性标准。一、环境影响评价的发展与管理体系、相关法律法规体系和技术导则的应用（二）安全预评价范围安全评价可针对一个特定的对象，也可针对一定的区域范围。建设项目环境影响评价技术服务机构（以下简称“环评机构”）应当按照建设项目环境影响评价资质管理办法的规定申请建设项目环境影响评价资质（以下简称“环评资质”），经国家环境保护部审查合格，取得建设项目环境影响评价资质证书后，方可在环评证书规定的资质等级和评价和范围内从事环境影响评价技术服务。5.定性、定量评价报告内容有：建设项目基本情况、建设项目所在地自然环境社会环境简况、环境质量状况、主要环境保护目标、评价适用标准、工程内容及规模、与本项目有关的原有污染情况及主要环境问题、建设项目工程分析、项目主要污染物产生及预计排放情况、环境影响分析、建设项目拟采取的防治措施及预期治理效果、结论与建议等。摘 要水是人类的生命之源。水污染危害人体健康、渔业和农业生产，还会对生态系统造成危害，所以对水污染治理是势在必行的。本设计是辽宁省沈阳市的城市排水工程。本设计的目的是缓解当地城市发展与环境保护之间的矛盾，改善居民生活环境，提高城市形象。设计内容包括城市排水管网系统的设计、城市污水处理厂的设计和投资估算与技术经济评价。排水管网系统共设计了A和B两套方案，经过技术经济比较，选择B方案。根据城市所处的地理位置和污水厂的规模，并结合考虑需脱氮除磷的要求，城市污水处理厂设计采用倒置A2/O（RAAO）工艺。该工艺污水处理流程为：粗格栅泵房细格栅钟式沉砂池初沉池缺氧池厌氧池好氧池二沉池消毒池巴氏计量堰出水排放。通过此工艺的处理，出水水质将达到城镇污水处理厂污染物排放标准（GB18918-2002）一级B标准。关键词城市排水管网；污水处理厂；倒置A2/O工艺；脱氮除磷；污泥处理AbstractWater is described as the essential natural resources in peoples life. Water pollution is hazardous to humans health, fishery and agriculture, and also can be harmful to ecosystem. Thus, it is imperative to control water pollution.This projection is a drainage system of Shenyang, Liaoning Province. It aims to protect the residential environment and enhance the city image. Design of urban drainage pipeline network, design of the urban sewage treatment plant, investment estimate and technical and economic evaluation of the sewage treatment plant are included in this projection.Two sets of schemes of the drainage pipeline network are designed altogether. After compared in technical and economic aspects, scheme B is choosen.According to the citys geographical position and scale of the sevage treatment plant, combining with the demand of denitrification and dephosphorization in the treatment process, the sewage treatment plant is designed as RAAO technology. The sewage disposal procedure is: the coarse grillethe pumping stationthe fine grillethe grit poolthe preliminary settling tankthe anoxc poolthe anaerobic poolthe oxic poolthe secondary settling tankthe disinfection tankParshall flumedischarged into the river. After the treatment of this technology, the quality of water disposed will reach the first class B standard ofpollutant discharge standard of urban sewage treatment plant (GB18918-2002 ).Keywords：urban drainage pipeline networks, urban sewage treatment plant, RAAO, denitrification and dephosphorization, sludge treatment目 录摘 要IAbstractII第1章 绪论11.1 概述11.1.1 城市概况11.1.2 设计范围11.1.3 设计任务11.2 设计资料21.2.1 地形与城市规划资料21.2.2 气象资料21.2.3 地质资料31.2.4 受纳水体水文与水质资料3第2章 排水管网的规划设计42.1 城市排水管网定线原则42.1.1 排水工程规划设计的基本原则42.1.2 排水管网的管道定线原则42.2 排水体制确定及区域划分52.2.1 排水体制的选择52.2.2 排水区域的划分62.3 排水系统的布置形式62.4 污水管网设计计算72.4.1 水量计算公式72.4.2 污水管网的水力计算72.5 计算机计算说明82.6 污水管道水力计算的设计数据92.6.1 基本原则92.6.2 污水管道水力计算时应注意的问题112.7 污水管道水力计算结果11第3章 雨水管渠设计133.1 雨水管渠系统平面布置的原则133.2 雨水管渠设计流量的确定133.2.1 暴雨强度公式的确定133.2.2 雨水管渠设计流量计算公式143.2.3 径流系数的确定143.3 雨水管渠的水力计算153.3.1 雨水管渠水力计算的设计数据153.3.2 雨水管渠水力计算的方法15第4章 污水处理厂设计初步174.1 设计方案的选择174.2 污水设计流量194.3 污水水质污染程度计算194.3.1 污水的SS处理程度计算204.3.2 污水的BOD处理程度计算214.3.3 污水的总氮处理程度计算244.3.4 污水的磷酸盐处理程度计算25第5章 污水的一级处理265.1 格栅的设计计算265.2 沉沙池的设计计算295.2.1 池型选择295.2.2 排砂设计305.2.3 进、出水设计315.3 初沉池的设计计算315.3.1 沉淀池池体设计计算315.3.2 进水集配水井设计34第6章 污水的二级处理倒置A2/O工艺376.1 二级处理进出水水质376.2 倒置A2/O工艺流程图376.3 基本参数376.4 缺氧池计算386.5 好氧池计算406.6 厌氧池计算406.7 曝气池尺寸计算416.8 剩余污泥量426.9 曝气池的进水设计426.10 曝气系统计算44第7章 污水的后续处理507.1 二沉池的设计计算507.1.1 沉淀池池体的设计计算507.1.2 集配水井的设计计算547.2 消毒接触池设计计算567.2.1 加氯计算567.2.2 尺寸计算567.3 污水计量设备587.4 化学除磷61第8章 污泥处理628.1 污泥量计算628.2 污泥浓缩池计算628.3 贮泥池设计计算668.4 消化池设计计算688.4.1 容积计算688.4.2 平面尺寸计算708.4.3 消化池热工计算718.4.4 混合搅拌设备758.4.5 消化后污泥量计算768.4.6 沼气产量778.4.7 一级消化池的管道系统788.4.8 二级消化池的管道系统808.5 贮气柜828.6 沼气压缩机838.7 污泥脱水838.7.1 污泥脱水量计算838.7.2 脱水机器的选择84第9章 污水总泵站859.1 综述859.2 初选水泵859.3 泵房平面布置869.4 集水井计算879.5 水泵扬程的校核879.6 泵站的附属设施计算889.6.1 格栅计算889.6.2 其它附属设施计算909.7 泵房布置计算91第10章 污水处理厂平面高程布置9210.1 污水厂的平面布置9210.1.1 各处理单元构筑物的平面布置9210.1.2 管道及渠道的平面布置9210.1.3 附属建筑物9310.2 污水厂的高程布置9310.2.1 污水的高程布置9310.2.2 污泥的高程布置9410.3 土建与公共工程9510.3.1 土建工程9510.3.2 公共工程95第11章 污水处理厂投资估算与技术经济评价9711.1 投资估算9711.1.1 估算范围9711.1.2 编制依据9711.1.3 投资估算9711.2 劳动定员9711.2.1 生产组织9711.2.2 劳动定员9711.2.3 人员培训9811.3 运行费用和成本核算9811.3.1 运行成本估算9811.3.2 运行成本核算100致 谢101参考文献102附录1 排水管网水力计算表（方案一）104附录2 排水管网水力计算表（方案二）135附录3 雨水干管水力计算表160附录4 空气管路计算用图163附录5 空气管路计算表164附录6 污水高程计算表165附录7 污泥高程计算表166附录8 污水厂投资估算表167第1章 绪论1.1 概述1.1.1 城市概况城市排水工程对于保护环境，促进工农业生产，保障人民健康都具有十分重要的意义，本设计为辽宁省沈阳市的城市排水工程。该市占地10.69km2 ，人口约22.8万，属于中小城镇。城市中间有铁路从东北到西南方向穿过，铁路将城市分为两区。城市中部有河流自西北向东南流过。河流两侧地势逐渐升高；等高线凸向河流；平均坡度为1。该镇地面平整，属粘土区。城市常年主导风向为西北风。因为该镇人口较多，城市污水排放量大，鉴于该城市的具体情况，市政府决定投资兴建污水排放及处理设施，以解决日益严重的环境问题。该；项目对改善城市河流环境，保护人民身体健康，加速城市现代化建设具有重要的意义。1.1.2 设计范围辽宁省沈阳市没有污水排放及处理设施，本次设计设计范围包括排水管网、污水泵站、污水及污泥处理的方案选则、技术经济分析、工业设计及部分施工图设计、工程概算等。1.1.3 设计任务1. 分析自然现状的排水条件，经济合理的确定城市排水体制。2. 并确定排水管网的走向和位置，并进行经济比较。 3. 泵站的数量和规模。4. 确定污水厂位置和规模。5. 进行管网的水力计算。6. 确定污水和污泥的处理流程，进行各构筑物的设计计算。7. 进行经济概算，成本核算。8. 绘制相关图纸。1.2 设计资料1.2.1 地形与城市规划资料1. 城市地形与总体规划平面图一张，比例为1：10000。2. 城市各区人口密度与居住区生活污水量标准（平均日）。人口密度（人/公顷）污水量标准（升/人日）区240105区2001303. 城市各区中各类地面与屋面的比例（%）：区域各种屋面混凝土与沥青路面碎石路面非铺砌土路面公园与绿地区152053030区2520530304. 工业企业与公共建筑的排水量和水质资料：企业或公共建筑名称平均排水量m3/d最大排水量m3/hSSmg/lCODmg/lBODmg/l总氮mg/l总磷mg/lPH水温A厂10001204001000750404725B厂1800180350600420205725C厂15001505005003003037251.2.2 气象资料1. 气温（）等资料。年平均气温C7.8月平均最高C29.2年最低气温C-30.6月平均最低C-17.3年最高气温C 38.5月平均气温C温度在-10C以下的天数（天）温度在0以下的天数（天）180降雨量（mm/年）年蒸发量（mm/年）2. 常年主导风向：西北风 最大风速：3. 设计暴雨强度公式及其参数：1.2.3 地质资料土壤性质冰冻深度 m地下水位 m承载力 Kpa排水管网干管处黏土-1.0-7.0200污水总泵站与污水处理厂址粘土-1.0-10.02001.2.4 受纳水体水文与水质资料流量流速水位标高m水温CDOmg/lBODmg /lSSm g/lSS允许增加量mg/l最小流量80.498.020511510最高水位120.599.020621510常水位时100.498.52051.51510在污水总排放口下游30公里处有取水口，要求BOD4.0mg/l第2章 排水管网的规划设计第2章2.1 城市排水管网定线原则2.1.1 排水工程规划设计的基本原则排水工程是现代化城市和工业企业不可缺少的一项重要设施，是城市和工业企业基本建设的一个重要组成部分，同时也是控制水污染、改善和保护环境的重要措施。排水工程的设计对象是需要新建、改建或扩建排水工程的城市、工业企业和工业区。它的主要任务是规划设计收集、输送、处理和利用各种污水的整套工程设施和构筑物，水管道系统和污水厂的规划和设计。排水工程的规划设计是在区域规划以及城市和工业企业的总体规划基础上进行的，因此，排水系统规划设计的有关基础资料，应以区域规划以及城市和工业企业的规划与设计方案为依据，排水系统的设计规模、设计期限应根据区域规划以及城市的规划方案的设计规模和设计期限而定。排水工程的规划与设计，应遵循下列原则：1. 排水工程的规划应符合区域规划以及城市和工业企业的总体规划，并应与城市和工业企业中其他单项工程建设密切配合，互相协调。2. 排水工程的规划与设计，要与邻近区域内的污水和污泥的处理和处置协调。3. 排水工程的规划与设计，应处理好污染源治理与集中处理的关系。4. 城市污水是可贵的淡水资源，在规划中要考虑污水经再生后回用的方案。5. 排水工程的设计应全面规划，按近期设计，考虑远期发展有扩建的可能。并应根据使用要求和技术经济的合理性等因素，对近期工程做出分期建设的安排。6. 在规划与设计排水工程时，必须认真贯彻执行国家和地方有关部门的现行有关标准、规范和规定。7. 设计中应认真贯彻执行“全面规划、合理布局、综合利用、化害为利、依靠群众、大家动手、保护环境、造福人民”的环境保护工作方针。2.1.2 排水管网的管道定线原则在城镇（地区）总平面图上确定污水管的位置和走向称为污水管道系统的定线。正确的定线是合理的经济的设计管道系统的先决条件，是污水管道系统设计的重要环节。定线应遵循的重要原则是：应尽可能地在管线较短和埋深较小的情况下，让最大区域的污水能自流排出。为实现这一原则，定线时必须很好地研究各种条件，使拟订的路线能因地制宜的利用其有利因素而避免不利因素。定线时通常考虑的几个因素是：地形和用地布局，排水体制和线路数目，污水厂和出水口位置，水文地质条件，道路宽度，地下管线及构筑物的位置，工业企业和产生大量污水建筑物的分布情况，其中地形是影响管道定线的主要因素。2.2 排水体制确定及区域划分2.2.1 排水体制的选择合理的选择排水系统的体制，不仅从根本上影响排水系统的设计、施工、维护管理，而且对环境影响深远。同时体制的选择也影响排水系统工程的总投资和初期投资费用。排水系统体制的选择应满足环境保护的需要，根据当地条件，通过技术经济比较确定。城市排水体制和管道系统是整个水污染控制和水太保护系统中的重要环节。但是数十年来过内对它们的研究显得十分薄弱，工程时间中暴露出许多矛盾和问题难以得到科学解答和技术支持，与发达国家相比至少有10年以上的差距，在发达国家，已经不仅仅处于简单的“雨污分流”等传统的观念了，已经明显地不能满足现代城市发展和生态环境保护的要求，例如美国现在已经成功的控制了点源污染，并且开始重视非点源污染和雨水径流的控制。德国、日本，新西兰等这些发达国家也和美国差不多，对雨水的污染也进行了有效的控制。在我国，现在依然使用传统的排水体系，存在的主要问题有以下4点：1. 雨水资源大量流失，地下水位和地面下沉，水涝增加，城市生态环境恶化；2. 合流制溢流和分流制的雨水污染并存，将合流改为分流虽然减少溢流的污染，但不能控制甚至会相应增加分流雨水的污染；3. 合流制改建为分流制耗资巨大，耗时长，还有污染隐患；4. 严重的雨污水管混接抵消了分流的作用，污染依旧，效益降低。就全国来说，城市生活污水排放量已达到全国废水排放总量的40%左右，很多大城市及沿海城市甚至接近70%，而我国的城市污水处理率却还不到10%。城市日供水能力和污水处理不成比例，差距越来越大，使得城市生活污水对水环境的影响也越来越大。据统计，我国工业废水处理设施的总处理率已达到87%，但实际上得到处理的工业废水还达不到该值。一些调查统计表明，我国工业废水处理设施只有1/3是运行正常的，1/3运行不正常，而另1/3停产不运行。不少污水处理厂有钱建得起，却无钱维持正常运行，一些中小城市建成的常规活性污泥法处理厂尤其如此，除资金缺乏之外，操作运行和管理人员技术和管理水平低，难以掌握和操作技术复杂的处理过程和设备。从造价方面看，据国外有的经验认为合流制排水管道的造价比分流制一般要低2040，可是合流制的泵站和污水厂却比分流制的造价要高。从维护管理方面来看，晴天时污水在合流制管道中只是部分流，雨天时才接近满管流，因而晴天时合流制管内流速较低，易于产生沉淀。而分流制排水系统可以保持管内的流速，不致发生沉淀，同时，流入污水厂的水量和水质比合流质变化小的多，污水厂的运行易于控制。从技术处理方面看，混合制把工业废水和生活污水混合排放，加大了污水的处理难度。雨水虽然一般比较清洁，但是，随着工业化水平的提高，目前，雨水污染非常严重，特别是初期降雨时，雨水径流会挟带着大气、地面和屋面上的各种污染物，应给予特别的重视。对雨水进行处理已经是大势所趋。根据以上四个方面，综合考虑沈阳市的现有情况，决定采用分流制排水系统。它可以更有效率的处理污水，为远期建设雨水处理提供基础。2.2.2 排水区域的划分在本设计中，是以河流为排水分界的，分为东北区和西南区两个区。 2.3 排水系统的布置形式城市、居住区或工业企业的排水系统在平面上的布置，随地形、竖向规划、污水厂的位置、土壤条件、河流位置，以及污水的种类和污染程度等因素而定。城市街道与子午线斜交，等高线也与街道斜交，且街区被铁路和河流分隔，经分析采用正交截流式排水，沿河两侧设置两条主干管。管网预定了两个方案，进行比较。方案一：东北区和西南区主干管均采用截流式布置，东北区主干管穿越一次铁路和一次河流，在河流西南岸下游与西南区主干管汇合。东北区部分管路双侧集水，西南区管路单侧集水，并在干管上设置了若干条与等高线相平的短支管。方案二：在方案一的基础上，西南区的布置有所不同。西南区干管上没有设支管，但干管数量增加的三条。两方案管网密度相近，方案一有可能增加埋深，方案二有可能需要在干管上设置跌水井，需要通过经济分析进行比较。可通过管网水利计算，考虑提升点总数量，各提升点流量、扬程、造价，算出管网总造价，再结合风向、地形和气象等资料，最后确定所选方案。2.4 污水管网设计计算2.4.1 水量计算公式1. 总变化系数KZ式中 Qd平均日污水流量，L/s。2. 居民污水设计流量Q1式中 qi各排水区域平均日居民生活污水量标准，L/(capd)；Ni各排水区域在设计使用年限终期所服务的人口数，cap。3. 工业废水设计流量Q2式中qi各工矿企业废水量定额，m3/单位产值；Ni各工矿企业最高日生产产值；Ti各工矿企业最高日生产小时数，h；fi各工矿企业生产用水重复利用率；Ki各工矿企业废水量的时变化系数。2.4.2 污水管网的水力计算污水管道水力计算的目的在于合理的经济的选择管道断面尺寸、坡度和埋深，由于这种计算根据水力学规律，所以称为管道的水力计算。为简化计算工作，水力计算采用均匀流公式。1. 流量公式：2. 流速公式：式中 Q流量（m3/s）； A过水断面面积（m2）； v流速（m/s）； R水力半径（过水断面面积与湿周的比值）（m）； I水力坡度（等于水面坡度，也等于管底坡度）； C流速系数或称谢才系数，C值一般按满宁公式计算，即：3. 阻力公式：式中 n管壁粗糙系数，混凝土管为0.014。2.5 计算机计算说明分别对两方案进行计算，为提高计算精度，节省时间，应用电子计算机进行计算，该计算软件需输入：NO.N序号；L（N）管道长度，m；MM（N）人口密度，cap/hm2；F（N）汇流面积，hm2；QW（N）本段平均转输流量，L/s；QJ（N）本段转输集中流量，L/s；H（N）管段上端地面标高，m；H（N+1）管段下端地面标高，m；输出结果：QB（N）本段平均流量，L/s；Q（N）平均合计平均流量，L/s；KZ（N）总变化系数；QK（N）本段生活污水设计流量；QJB（N ）本段集中流量，L/s；QS（N）设计流量，L/s；D（N）管径，mm；I（N）设计坡度；V（N）流速，m/s；HD（N）充满度HDS（N）跌水高度，m；HIL（N）管段坡降；HS（N+1，1 ）管段下段水面标高，m；HS（N，2）管段上端水面标高，L/shaHMN2 管段上端埋深，mHMN11管段下端埋深，mMM（N）人口密度， cap/hm2WB(N)比流量，L/(shm2)QO(N)造价，YUAN；ZMJ总面积，hm2ZGC总管长，YUAN；GWMD管网密度，m/hm2。并得出各管段计算结果及工程概算。具体计算结果附录1、附录2。2.6 污水管道水力计算的设计数据2.6.1 基本原则1. 设计充满度在设计流量下，污水管道的水深h和管道直径D的比值为设计充满度，当h/D1时称为非满流。考虑到污水管道流量时刻在变化，难以精确计算且雨水与地下水可能通过检查井盖或管道接口汇入，其内沉积的污泥可能分解析出一些有害气体，以及便于维护管理和疏通，所以污水管道按不满流进行设计。2. 设计流速与设计流量、设计充满度相应的水流平均速度叫设计流速。当污水管道内水流流动缓慢时，污水中所含杂质可能下沉，产生淤积，当流速增大时，又可能产生冲刷现象，甚至损坏管道，因此，流速应控制在一个范围内。我国污水管道的最小设计流速为0.7m/s。3. 最小管径管径小，管道容易堵塞，清通也较困难，因此，为了养护工作的方便，规定了一个允许的最小管径。在街区和厂区内最小管径为200mm，街道为300mm。4. 最小设计坡度相应于管内流速为最小设计流速时的管道坡度叫做最小设计坡度。我国规定，管径200mm的最小设计坡度为0.004，管径300mm的最小设计坡度为0.003。5. 埋设深度管道内壁到地面的距离叫做埋设深度。管道外壁顶部到地面的距离叫覆土厚度。埋设深度对工程造价的影响很大，因此，为了降低造价，缩短工期，管道埋设深度愈小愈好，但覆土厚度应有一个最小的限值，由一下三个因素考虑：（1） 冰冻线深度室外排水设计规范规定：无保温措施的生活污水管道或水温与生活污水接近的工业废水管道，管底可埋设在冰冻线以上0.15m。（2） 地面荷载埋设在地面下的污水管道承受着覆盖其上的土壤静荷载和地面上车辆运行产生的动荷载。为了防止管道因外部荷载影响而损坏，车行道下的污水管最小覆土厚度不宜小于0.7m。（3） 必须满足管道衔接的要求为使建筑物首层卫生设备的污水能顺利排出，污水出户管的最小埋深一般采用0.5-0.7m，所以街坊污水管道起点最小埋深也应有0.6-0.7m。根据街区污水管起点最小埋深值，可由下式计算街道管网起点的最小埋设深度。式中H街道污水管网起点的最小埋深，m；h街区污水管起点的最小埋深，m；Z1街道污水管起点检查井处地面标高，m；Z2街区污水管起点检查井处地面标高，m；I街区污水管和连接支管的坡度；L街区污水管和连接支管的总长度，m；h连接支管与街道污水管的管内底高差；另外，埋深最大也有限定，一般在干燥土壤中，最大埋深不超过7-8m；在多水、流沙地层中，一般不超过5m。2.6.2 污水管道水力计算时应注意的问题1. 必须细致研究管道系统的控制点；2. 必须细致研究管道敷设坡度与管线经过地段的地面坡度之间的关系。3. 水力计算自上游依次向下游管段进行，一般情况下，随着设计流量逐段增加，设计流速也相应增加。4. 在地面坡度太大的地区，为减小流速，可考虑设置跌水井。5. 为了减小水流通过检查井时的水头损失，检查井底部在直线管道上要严格采用直线，在管道转弯处要采用匀称的曲线。6. 在旁侧管与干管的连接点处，要考虑干管的已定埋深是否允许旁侧管接入。2.7 污水管道水力计算结果 计算出两套方案，通过技术经济比较，最终确定方案二更节约，确定方案二为最终方案。比较结果见表2-1。表 21管网水力计算比较方案提升点提升流量提升扬程造价管网造价总造价L/sm万元万元万元一10131.544.6112.58600.74713.32二无556.60556.60比较156.72方案二的计算结果见表2-2。表 22管网方案二计算结果总面积总管长总造价管网密度单位造价（HA）（m）（￥）（m/HA）（￥/m）1068.5626861556603325.14207.22总人口设计流量平均管径平均坡度（人）（L/s）（m）（）228399580.760.471.733本设计无中途提升泵站。第3章 雨水管渠设计雨水管渠系统是由雨水口、雨水管渠、出水口等构筑物所组成的一整套工程设施。雨水管渠系统的任务就是及时地汇集并排除暴雨形式的地面径流，防止城市居住区与工业企业受淹，以保障城市人民的生命安全和生活生产的正常秩序。在雨水管渠系统设计中，管渠是主要的组成部分，所以合理而又经济地进行雨水管渠的设计具有很重要的意义。雨水管渠设计的主要内容包括：1. 确定当地的暴雨强度公式。2. 划分排水流域，进行雨水管渠的定线，确定可能设置的调节池、泵站位置。3. 根据当地气象与地理条件，工程要求等确定设计参数。4. 计算设计流量和进行水力计算，确定各设计管段的断面尺寸、坡度、管底标高及埋深。5. 绘制管渠平面图及纵剖面图。第3章3.1 雨水管渠系统平面布置的原则雨水管渠系统设计的基本要求是能通畅及时地排走城镇或工厂汇水面积内的暴雨径流量。其管道定线原则基本同污水管道，有一下几条：1. 充分利用地形，就近排入水体，雨水管渠应尽量利用自然地形坡度以最短的距离靠重力流排入附近池塘、河流、湖泊等水体中。2. 根据城市规划布置雨水管道。3. 合理布置雨水口，以保证路面雨水排除通畅。4. 雨水管道采用明渠或暗管应结合具体条件确定。5. 设置排洪沟排除设计地区以外的雨洪径流。3.2 雨水管渠设计流量的确定3.2.1 暴雨强度公式的确定暴雨强度是指某一连续降雨时段内的平均降雨量，既单位时间内平均降雨深度，工程上常用单位时间内单位面积上的降雨体积q（L/（sha）表示。暴雨强度是描述暴雨特征的重要指标，也是决定雨水设计流量的主要因素，因此我们有必要对其进行研究并推求出其计算公式。暴雨强度公式是在各地自记雨量记录分析整理的基础上按一定方法推求出来的，我国常采用的暴雨强度公式形式为： 式中q设计暴雨强度（L/sha）P设计重现期（a）；t降雨历时（min）；A1、c、b、n地方参数，根据统计方法进行计算确定。本设计的对象辽宁省沈阳市暴雨强度公式可由手册中查得，为：t=t1+mt2；m折减系数，管道采用2，明渠采用1.2。3.2.2 雨水管渠设计流量计算公式雨水设计流量按下式计算： 式中Q雨水设计流量，L/s；径流系数，其数值小于1；F汇水面积，ha；q设计暴雨强度，L/（sha）。3.2.3 径流系数的确定降落在地面上的雨水，一部分被植物和地面湿地截流，一部分渗入土壤，余下的一部分沿地面流入雨水管渠，这部分进入雨水管渠的雨水量称作径流量，径流量与降雨量的比值称径流系数，其值常小于1。通常汇水面积是由各种性质的地面覆盖所组成随着它们占有的面积比例变化，值也各异，所以整个汇水面积上的平均径流系数是各类地面面积加权平均计算而得到，即：式中Fi汇水面积上各类地面的面积，ha；i相应于各类地面的径流系数；F全部汇水面积。由原始资料可知该市各区中各类地面与房屋面的比例，依此再由上式可计算出该市区的径流系数（雨水管取区的一段进行计算）：=0.925%+0.920%+0.45%+0.320%+0.1530%=0.533.3 雨水管渠的水力计算3.3.1 雨水管渠水力计算的设计数据为了使雨水管渠正常工作，避免发生淤积、冲刷等现象，对雨水管渠水力计算的基本数据作如下规定。1. 设计充满度雨水中主要含有泥沙等无机物质，不同于污水的性质，加以暴雨径流量大，而相应较高设计重现期的暴雨强度的降雨历时一般不会很长，故管道设计充满度按满流考虑，既h/D=1。2. 设计流速为避免雨水所挟带的泥沙等无机物质在管道内沉淀下来而堵其管道，雨水管渠的最小设计流速应大于污水管道，满流时管道内的最小设计流速为0.75m/s。为防止管壁受到冲刷而破坏，影响及时排水，对雨水管渠的最大设计流速规定为：金属管最大流速10m/s，非金属管最大流速5m/s。3. 最小管径和最小设计坡度雨水管道的最小管径为300mm，相应的最小坡度为0.003，雨水口连接管最小管径为200mm，最小坡度0.01。4. 最小埋深与最大埋深具体规定同污水管道。3.3.2 雨水管渠水力计算的方法水力计算仍是按均匀流考虑，其水力计算公式与污水管道相同，但按满流即h/D=1计算。雨水管网的水力计算通过计算机完成，具体结果见附录3。需要输入：NO.NL（N）序号管道长度，m；F（N）管段汇水面积，hm2；H（N）管段上端地面标高，m；H（N+1）管段下端地面标高，m；输出结果：Q（N）管段输水能力，L/s；QS（N）管段雨水设计流量，L/s；D（N）管径，mm；I（N）水力坡度；V（N）管段设计流速，m/s；HIL（N）水力坡降；HMN2管段上端埋深；HMN11管段下端埋深；QO(N)设计暴雨强度，L/(shm2)；HS(N，2)管段上端水面标高，m；HS(N+1，1)管道下端水面标高，m；ZJ(N)造价，YUAN；ZJN总造价，YUAN；ZLN总管长，YUAN；T2(N-1)
