试验实验员考试试题及答案.docx

文档仅供参考
试验(实验)员考试试题及答案

一﹑单选题
51. [B]按碳量多少,又分为低碳钢钢筋[含碳量低于0.25％,如I级钢筋],中碳钢钢筋[含碳量0.25％～0.7％,如IV级钢筋],高碳钢钢筋[含碳量0.70％～1.4％,如碳素钢丝]
A.合金钢 B.碳素钢钢筋 C.普通钢筋 D.碳素钢丝
52. 各种化学成分含量的多少,对钢筋[B]和可焊性的影响极大。一般建筑用钢筋在正常情况下不作化学成分的检验。
A.弹性 B.机械性能 C.化学性能 D.塑性
53. 钢材按照[C]一般可分为软钢和硬钢。这是依据它们是否存在屈服点划分的,由于硬钢无明显屈服点,塑性较软钢差,因此其控制应力系数较软钢低。
A.可焊性 B.化学性能 C.机械性能 D.熔点
54. 软钢[热轧钢筋]有明显的屈服点,破坏前有明显的预兆[较大的变形,即伸长率],属[C]破坏。
A.硬性 B.脆性 C.塑性 D.刚性
55. 钢材之因此存在屈服点差异的主要原因,是软钢和硬钢两种钢是铁[Fe]中(A)含量不同所导致。

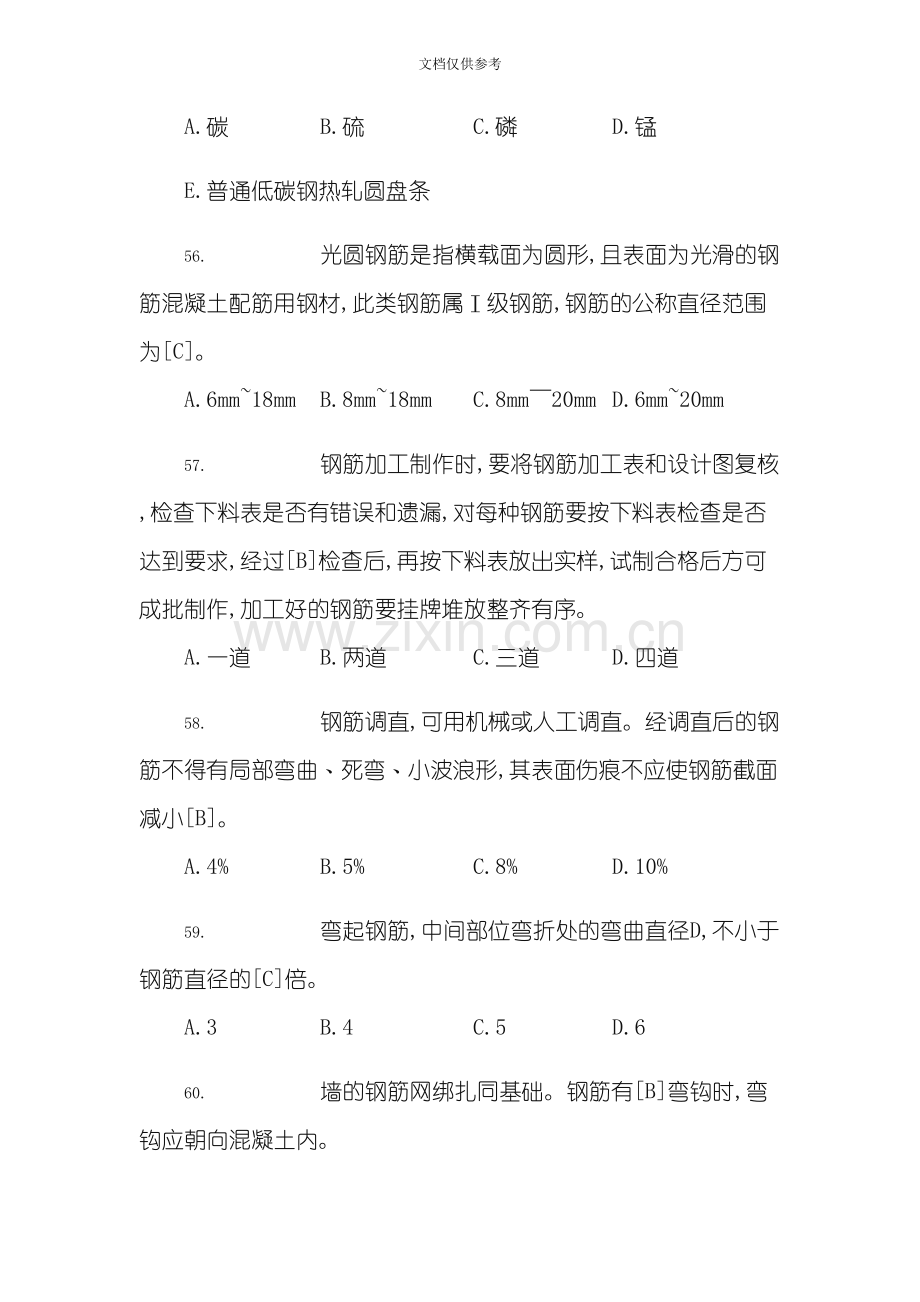

A.碳 B.硫 C.磷 D.锰
E.普通低碳钢热轧圆盘条
56. 光圆钢筋是指横载面为圆形,且表面为光滑的钢筋混凝土配筋用钢材,此类钢筋属Ⅰ级钢筋,钢筋的公称直径范围为[C]。
A.6mm~18mm B.8mm~18mm C.8mm～20mm D.6mm~20mm
57. 钢筋加工制作时,要将钢筋加工表和设计图复核,检查下料表是否有错误和遗漏,对每种钢筋要按下料表检查是否达到要求,经过[B]检查后,再按下料表放出实样,试制合格后方可成批制作,加工好的钢筋要挂牌堆放整齐有序。
A.一道 B.两道 C.三道 D.四道
58. 钢筋调直,可用机械或人工调直。经调直后的钢筋不得有局部弯曲﹑死弯﹑小波浪形,其表面伤痕不应使钢筋截面减小[B]。
A.4% B.5% C.8% D.10%
59. 弯起钢筋,中间部位弯折处的弯曲直径D,不小于钢筋直径的[C]倍。
A.3 B.4 C.5 D.6
60. 墙的钢筋网绑扎同基础。钢筋有[B]弯钩时,弯钩应朝向混凝土内。
A.45° B.90° C.135° D.180°
61. 采纳双层钢筋网时,在两层钢筋之间,应设置撑铁[钩]以固定钢筋的[A]。
A.间距 B.高度 C.位置 D.尺寸
62. 为了保证钢筋位置的正确,竖向受力筋外绑一道水平筋或箍筋,并将其和竖筋[C],以固定墙﹑柱筋的位置,在焊接固定时要用线锤校正。
A.闪光对焊 B.气压焊 C.点焊 D.电渣压力焊
63. 纵向受力钢筋出现双层或多层排列时,两排钢筋之间应垫以直径[B]的短钢筋,如纵向钢筋直径大于25mm时,短钢筋直径规格和纵向钢筋相同规格。
A.12mm B.15mm C.18mm D.25mm
64. 框架梁节点处钢筋穿插十分稠密时,应注意梁顶面主筋间的净间距要有留有[A],以利灌筑混凝土之需要。
A.30mm B.40mm C.50mm D.60mm
65. 钢筋搭接长度的末端距钢筋弯折处,不得小于钢筋直径的[B]倍,接头不宜位于构件最大弯矩处。
A.8 B.10 C.12 D.15
66. 钢筋[C]分帮条焊﹑搭接焊﹑坡口焊和熔槽四种接头形式。
A.闪光对焊 B.气压焊 C.电弧焊 D.点焊
67. [D]是利用电流经过渣池产生的电阻热将钢筋端溶化,然后施加压力使钢筋焊合。
A.闪光对焊 B.气压焊 C.电弧焊 D.电渣压力焊
68. 钢筋主要机械性能的各项指标是经过静力拉伸试验和冷弯试验来获得的。由静力拉伸试验得出的应力一应变曲线,是描述钢筋在单向均匀受拉下工作特性的重要方法,静力拉伸试验是由四个阶段组成的[见图1-3],其中CD是如下哪个阶段[D]?

图1-3钢筋的应力-应变曲线
A.弹性阶段 B.屈服阶段 C.强化阶段 D.颈缩阶段
69. 当应力超过比例极限后,应力和应变不再成比例增加,开始时图形还接近直线,而后形成接近于水平的锯齿形线,这时,应力在很小的范围内波动,而应变急剧地增长,这种现象好象钢筋对于外力屈服了一样,因此,这一阶段叫做[B]。
A.弹性阶段 B.屈服阶段 C.强化阶段 D.颈缩阶段
70. 钢筋拉试验过了第二阶段即屈服阶段以后,钢筋内部组织发生了剧烈的变化,重新建立了平衡,钢筋抵抗外力的能力又有了很大的增加。应力和应变的关系表现为上升的曲线,这个阶段称为[C]。
A.弹性阶段 B.屈服阶段 C.强化阶段 D.颈缩阶段
71. 钢筋的[B]经过试验来测定,钢筋这一性能的质量标准有屈服点﹑抗拉强度﹑伸长率,冷弯性能等指标。
A.化学性能 B.机械性能 C.抗拉性能 D.抗拔性能
72. 抗拉强度就是以钢筋被拉断前所能承担的最大拉力值除以钢筋截面积所得的拉力值,抗拉强度又称为极限强度。它是应力一应变曲线中最大的应力值,虽然在强度计算中没有直接意义,但却是钢筋[B]中必不可少的保证项目。
A.化学性能 B.机械性能 C.抗拉性能 D.抗拔性能
73. 伸长率是应力一应变曲线中试件被拉断时的最大应变值,又称延伸率,它是衡量钢筋塑性的一个指标,和抗拉强度一样,也是钢筋[B]中必不可少的保证项目。
A.化学性能 B.机械性能 C.抗拉性能 D.抗拔性能
74. 伸长率δ值越大,表明钢材[C]的越好。
A.刚性 B.弹性 C.塑性 D.柔性
75. 冷弯性能是指钢筋在经冷加工[即常温下加工]产生[B]时,对产生裂缝的抵抗能力。冷弯试验是测定钢筋在常温下承受弯曲变形能力的试验。
A.弹性变形 B.塑性变形 C.机械变形 D.冷弯变形
76. 检查钢筋试样有无裂缝﹑鳞落﹑断裂等现象,以鉴别其质量是否合乎要求,[A]是一种较严格的检验,能揭示钢筋内部组织不均匀等缺陷。
A.冷弯试验 B.冷拉试验 C.热轧试验 D.冷压试验
77. 一般情况下,硬度高时,耐磨性也较好,而且硬度和强度之间有一定的关系。依据硬度能够大致估计材料的(B)。
A.抗压强度 B.抗拉强度 C.抗剪强度 D.抗弯强度
78. 弹性是指金属品格受力后发生畸变。即在该方向,原子间距离增大或缩短[拉伸或压缩),但在作用力去除后能恢复原状的一种性能。弹性的大小用弹性模量表示,弹性模量是物质本身固有的一种量。弹性模量一般见[A]的比值表示。
A.应力和应变 B.应变和应力 C.应力和面积 D.应力和体积
二﹑多选题[每题的4个备选项中,有2个或2个以上符合题意。请将符合题意的选项编号字母填写在括号内,错选或少选都不得分]。
79. 钢筋是指钢筋混凝土用和预应力钢筋混凝土用钢材,其横截面为圆形,有时为带有圆角的方形。包含[ABC]。钢筋能够承受拉力,增加机械强度。
A.光圆钢筋B.带肋钢筋C.扭转钢筋D.拉伸钢筋 E.抗剪钢筋
80. 钢筋种类很多,一般按[BCD]等进行分类。
A.物理性能B.化学成分C.机械性能D.生产工艺 E.生产流程
81. [BC]属于硬钢,冷拉热轧钢筋属于软钢。硬钢和软钢依据它们是否存在屈服点划分的,由于硬钢无明显屈服点,塑性较软钢差,因此其控制应力系数较软钢低。
A.钢筋B.钢丝C.钢绞线D.碳素钢 E.合金钢
82. 钢筋混凝土用钢筋一般可分为[ABCD]。
A.热轧带肋钢筋 B.余热处理钢筋C.热轧光圆钢筋
D.普通低碳钢热轧圆盘条E.碳素钢
83. 在钢筋混凝土结构设计规范中,对国产建筑用钢筋,按其产品种类不同分别给予不同的符号,供标注及识别之用。以下属于非热轧带肋钢筋的有[ADE]。
A.HPB235(Q235) B.HRB335(20MnSi)
C.HRB400(20MnSiV﹑20MnSiNb﹑20MnTi) D.RRB400(K20MnSi)
E.RRB500
84. 在钢筋混凝土结构设计规范中,对国产建筑用钢筋,按其产品种类不同分别给予不同的符号,供标注及识别之用。以下属于非余热处理钢筋的有[ABC]。
A.HPB235(Q235) B.HRB335(20MnSi)
C.HRB400(20MnSiV﹑20MnSiNb﹑20MnTi) D.RRB400(K20MnSi)
E.RRB500
85. 常见钢筋弯钩的形式有三种,分别为[BCD]。
A﹒圆弯钩B.半圆弯钩C.直弯钩D.斜弯钩E.半斜弯钩
86. 以下对于钢筋弯曲和弯钩描述正确的有[ABD]。
A﹒钢筋弯曲后,弯曲处内皮收缩﹑外皮延伸﹑轴线长度不变,弯曲处形成圆弧,弯起后尺寸不大于下料尺寸,应考虑弯曲调整值。
B.钢筋弯心直径为2.5d,平直部分为3d。
C.钢筋弯心直径为3.5d,平直部分为5d。
D.钢筋弯钩增加长度的理论计算值:对转半圆弯钩为6.25d,对直弯钩为3.5d,对斜弯钩为4.9d。
E.钢筋弯钩增加长度的理论计算值:对转半圆弯钩为7.25d,对直弯钩为4.5d,对斜弯钩为4.9d。
87. 对于墙体钢筋的绑扎,以下正确的有[ABCD]。
A﹒墙的钢筋网绑扎同基础。钢筋有90°弯钩时,弯钩应朝向混凝土内。
B.采纳双层钢筋网时,在两层钢筋之间,应设置撑铁[钩]以固定钢筋的间距。
C.墙筋绑扎时应吊线控制垂直度,并严格控制主筋间距。剪力墙上下两边三道水平处应满扎,其它可梅花点绑扎。
D.为了保证钢筋位置的正确,竖向受力筋外绑一道水平筋或箍筋,并将其和竖筋点焊,以固定墙﹑柱筋的位置,在点焊固定时要用线锤校正。
E.为了保证钢筋位置的正确,水平向受力筋外绑一道水平筋或箍筋,并将其和水平筋点焊,以固定墙﹑柱筋的位置,在点焊固定时要用线锤校正。
88. 板的钢筋网绑扎和基础相同,双向板钢筋交叉点应满绑。应注意板上部的负钢筋[面加筋]要防止被踩下；特别是对以下[ABD]等悬臂板,要严格控制负筋位置及高度。
A.雨蓬B.挑檐C.过梁D.阳台E.楼板
89. 钢筋的绑扎接头规定符合要求的有[ABCD]。
A﹒搭接长度的末端距钢筋弯折处,不得小于钢筋直径的10倍,接头不宜位于构件最大弯矩处。
B.受拉区域内,Ⅰ级钢筋绑扎接头的末端应做弯钩,Ⅱ级钢筋可不做弯钩。
C.钢筋搭接处,应在中心和两端用铁丝扎牢。
D.受拉钢筋绑扎接头的搭接长度,应符合结构设计要求。
E.受弯钢筋绑扎接头的搭接长度,应符合规范要求。
90. 钢筋的绑扎接头规定符合要求的有[BCD]。
A﹒搭接长度的末端距钢筋弯折处,不得小于钢筋直径的15倍,接头不宜位于构件最大弯矩处。
B.受力钢筋的混凝土保护层厚度,应符合结构设计要求。
C.板筋绑扎前须先按设计图要求间距弹线,按线绑扎,控制质量。
D.为了保证钢筋位置的正确,依据设计要求,板筋采纳钢筋马凳纵横＠600予以支撑。
E.受力钢筋的混凝土保护层厚度,应符合结构设计规范的要求。
91. 钢筋电弧焊分[ABCD]等接头形式。
A﹒帮条焊B.搭接焊C.坡口焊D.熔槽E.平口焊
92. 钢筋主要机械性能的各项指标是经过[BC]来获得的。
A.静力挤压B.静力拉伸试验C.冷弯试验D.冷拉试验E.热轧试验
93. 硬钢在拉伸试验中屈服则很不明显,也没有明显的屈服点,以下属于硬钢的有哪些[BCD]。
A.钢丝B.碳素钢丝C.刻痕钢丝
D.冷拔低碳钢丝E.低碳钢筋
94. 钢筋的机械性能经过试验来测定,钢筋质量标准的机械性能有[ABCD]等指标。
A.屈服点B.抗拉强度C.伸长率
D.冷弯性能E.可焊性
95. 钢筋有[AB]过程中的缺陷,以及钢筋的化学成分含量的不稳定,常常反映到抗拉强度上,当含碳量过高,轧制终止时温度过低,抗拉强度就可能很高；当含碳量少,钢中非金属夹杂物过多时,抗拉强度就较低。
A.熔炼B.轧制C.焊接D.冷拉E.搬运
96. 冷弯性能是指钢筋在经冷加工[即常温下加工]产生塑性变形时,对产生裂缝的抵抗能力。对冷弯的描述正确的有[ACD]。
A.冷弯试验是测定钢筋在常温下承受弯曲变形能力的试验
B.试验时应考虑应力的大小,
C.冷弯时将直径为d的钢筋试件绕直径为D的弯心[D规定有1d﹑3d﹑4d﹑5d]弯成180°或90°
D.冷弯试验是一种较严格的检验,能揭示钢筋内部组织不均匀等缺陷
E.冷弯试验时在低温下进行的试验。
97. 金属材料硬度常见的测定方法为布氏法﹑洛氏法等,故硬度指标有:布氏硬度﹑洛氏硬度。洛氏硬度指标能够用以下哪些表示[ABC]。
A.HRAB.HRBC.HRCD.HE.HRR
三﹑判断题
98. 碳素钢中除含有铁和碳元素外,还有少量在冶炼过程中带有的硅﹑锰﹑磷﹑硫等杂质。[A]
99. 锰[Mn]是炼钢时作为脱氧剂加入钢中的,可使钢的塑性及韧性提高,因此含量要合适,一般含量在1.5％以下。[B]
100. 钢材按照机械性能一般可分为软钢和硬钢。这是依据它们是否存在屈服点划分的,由于硬钢有明显屈服点,塑性较软钢差,因此其控制应力系数较软钢低。[B]
101. 余热处理钢筋是指将钢材热轧成型后马上穿水,进行表面冷却控制,然后利用芯部余热自身完成回火处理所得的成品钢筋,它也是带肋钢筋,当前仅有月牙钢筋,其钢筋表面及截面形状和热轧带肋钢筋相同,余热处理带肋钢筋的级别为Ⅲ级。[A]
102. 当构件中配有不同种类的钢筋时,每种钢筋的抗拉强度设计值fy及抗压强度设计值f'y应采纳各自的强度设计值。HPB235(Q235)的抗拉强度设计值fy取值210,抗压强度设计值f'y取值210[A]
103. 施工中如需要钢筋代换时,必须充分了解设计意图和代换材料性能,严格遵守现行钢筋砼设计规范的各种规定,能够以等面积的高强度钢筋代换低强度的钢筋。凡重要部位的钢筋代换,须征得甲方﹑设计单位同意,并有书面通知时方可代换。[B]
104. 钢筋绑扎前先认真熟悉图纸,检查配料表和图纸﹑设计是否有出入,仔细检查成品尺寸﹑心头是否和下料表相符。核对无误后方可进行绑扎。采纳20#铁丝绑扎直径12以上钢筋,22#铁丝绑扎直径10以下钢筋。[A]
105. 板﹑次梁和主梁交叉处,板的钢筋在上,次梁的钢筋在中层,主梁的钢筋在下,当有圈梁或垫梁时,主梁钢筋在下。[B]
106. 搭接焊只适用于Ⅰ﹑Ⅱ﹑Ⅲ级钢筋的焊接,其制作要点除注意对钢筋搭接部位的预弯和安装,应确保两钢筋轴线相重合之处,其它则和帮条焊工艺基本相同。一般单面搭接焊为10d,双面焊为5d。[A]
107. 顶压钢筋,完成焊接:”电渣过程”延时完成,电渣过程结束,即切断电源,缓慢顶压钢筋,形成焊接接头。[B]
108. 钢筋焊接完成后,应及时进行焊接接头外观检查,外观检查不合格的接头,应切除重焊。[A]
109. 硬钢的特点是抗拉强度高和伸长率小,没有明显的屈服阶段,弹性阶段长而塑性阶段短,试件破坏时有明显的信号而突然断裂。因此,在构件中采纳硬钢配筋时,必须注意这些特点。[B]
110. 当钢筋的应力超过屈服点以后,拉力不增加而变形却显著增加,将产生较大的残余变形时,以这时的拉力值除以钢筋的截面积所得到的钢筋单位面积所承担的拉力值,就是屈服点σs°。[A]
111. 抗拉强度是钢筋在承受静力荷载的极限能力,能够表示钢筋在达到屈服点以后还有多少强度储备,是抵抗弹性破坏的重要指标。[B]
112. 伸长率的计算,是钢筋在拉力作用下断裂时,被拉长的那部分长度占原长的百分比。把试件断裂的两段拼起来,可量得断裂后标距段长L1,减去标距原长L0就是塑性变形值,此值和原长的比率用δ表示,即伸长率。[A]
113. 伸长率和标距有关,对热轧钢筋的标距取试件直径的50倍长度作为测量的标准,其伸长率以δ50表示。对于钢丝取标距长度为100mm作为测最检验的标准,以δ100表示。对于钢绞线则为δ200。[B]
114. 试验时不应考虑应力的大小,而将直径为d的钢筋试件,绕直径为D的弯心[D规定有1d﹑3d﹑4d﹑5d]弯成180°或90°。[A]
115. 金属材料硬度常见的测定方法为布氏法﹑洛氏法等,故硬度指标有:布氏硬度[HB]﹑洛氏硬度[HRA﹑HRB﹑HRC]。[A]
116. 洛氏硬度有三种:分别以HRA﹑HRB和HRC来表示。它们的应用范围是:HRA用于测量表面硬度极高的合金,如硬质合金等；HRB用于测量表面硬度较小的金属,如退火钢﹑有色金属等；HRC用于测量表面硬度大的金属,如淬火钢等。[A]
一﹑单选题
117. 职业道德是全部从业人员在职业活动中应该遵循的[A　　]。
A﹑行为准则 B﹑思想准则 C﹑行为表现 D﹑思想表现
二﹑多选题
118. 要大力倡导以[ABCDE]为主要内容的职业道德,鼓励人们在工作中做一个好建设者。
A﹑爱岗敬业 B﹑诚实守信C﹑办事公道
D﹑服务群众 E﹑奉献社会
[一]单选题
1) 某水泥细度,标准样给定的筛余率为5.6%,筛余时测得筛余物重量为1.35g,若该负压筛测得水泥筛余率为5.0%,则该水泥的细度为为[C][称取的试样和标准样的重量均为25.00g]。P6-7-8
A.5.6 B.5.4 C.5.2 D.5.0
解:Ft=Rt/w=1.35/25=5.4[实测]
C=FS/Ft=5.6/5.4=1.04
Fc=C·F=1.04错误5.0%=5.2%
2) 用水泥胶砂强度检验方法测得的一组试块3d龄期抗折强度的数据:4.1MPa,3.5MPa和4.3MPa,则该组试块3d的抗折强度为[C]。
A.4.0MPa B.4.1MPa C.4.2MPa D.该组结果作废,应重做试验
解:三值平均为4,[4-3.5]/4=12.5%超10%剔除3.5取[4.1+4.3]/2=4.2
3) 用水泥胶砂强度检验方法测得的一组试块28d龄期抗压强度的数据:77.8kN,73.5kN,75.0kN,76.2kN,75.6kN和74.5kN,则该组试块28d的抗压强度为[C]。P18
A.46.1MPaB.46.7MPaC.47.1MPaD.该组结果作废,应重做试验
解:六值平均为75.4,[77.8-75.4]/75.4=3.1%(75.4-73.5)/75.4=2.5%均不超10%
RC=FC/A=[75.4/(40*40)]*1000=47.1MPa
4) 有一水泥试样,用雷氏法测定其安定性,测试数据如表所示。经计算判断该水泥试样的安定性是[C]。
A. 不合格B.合格C.应马上重做D.应马上用试饼法重做,并以试饼法结果为准
编号
A
C
C-A
测定值
判断
1
11.0
13.0
2
差4.5

2
12.0
18.5
6.5
5) 用水泥胶砂强度检验方法测得的一组试块3d龄期抗折强度的数据:4.1MPa,3.7MPa和4.3MPa,则该组试块3d的抗折强度为[A]。
A.4.0MPa B.4.1MPa C.4.2MPaD.该组结果作废,应重做试验
6) 有一水泥试样,用雷氏法测定其安定性,测试数据如表所示。经计算判断该水泥试样的安定性是[A]。
A.不合格B.合格C.应马上重做D.应马上用试饼法重做,并以试饼法结果为准
编号
A
C
C-A
测定值
判断
1
11.0
17.0
6

2
12.5
18.0
5.5
7) 用水泥胶砂强度检验方法测得的一组试块3d龄期抗压强度的数据:31.0kN,32.5kN,28.5kN,27.7kN,34.0kN和33.5kN,则该组试块3d的抗压强度为[D]。
A.19.5MPa B.19.9MPa C.20.4MPaD.该组结果作废,应重做试验
8) 用水泥胶砂强度检验方法测得的一组试块3d龄期抗折强度的数据:2200N,1900N和1800N,则该组试块3d的抗折强度为[A]。P17
A.4.3MPa B.4.4MPa C.4.6MPaD.该组结果作废,应重做试验
解:
三值平均1967N(2200-1967)/1967=10.6%＞10%剔除2200(1900+1800)/2=1850N
1850*0.00234=4.3MPa
9) 用水泥胶砂强度检验方法测得的一组试块3d龄期抗折强度的数据: N,1900N和1800N,则该组试块3d的抗折强度为[A]。
A.4.4MPa B.4.2MPa C.4.3MPaD.该组结果作废,应重做试验
10) 用水泥胶砂强度检验方法测得的一组试块3d龄期抗压强度的数据:43KN,42kN,39kN,40kN,41kN和46kN,则该组试块3d的抗压强度为[A]。
A.25.6MPa B.26.0MPa C.26.2MPaD.该组结果作废,应重做试验
11) 采纳80μm试验筛[试验筛的修正系数为1.00]进行水泥细度测试时,称取25.00g水泥样品,筛余时测得筛余物重量为1.35g,则该水泥样品的细度为[B]。
A.5.6% B.5.4% C.5.2% D.5.0%
12) 用水泥胶砂强度检验方法测得的一组试块28d龄期抗压强度的数据:90kN,93kN,89kN,91kN,90kN和90kN,则该组试块28d的抗压强度为[B]。
A.56.2MPa B.56.5MPa C.56.7MPaD.该组结果作废,应重做试验
13) 用水泥胶砂强度检验方法测得的一组试块28d龄期抗折强度的数据:3200N,3400N和2800N,则该组试块28d的抗折强度为[C]。
A.7.4MPa B.7.5MPa C.7.8MPaD.该组结果作废,应重做试验
14) 用水泥胶砂强度检验方法测得的一组试块3d龄期抗压强度的数据:40KN,42kN,39kN,40kN,41kN和40kN,则该组试块3d的抗压强度为[B]。
A.25.0MPa B.25.2MPa C.25.4MPaD.该组结果作废,应重做试验
15) 用水泥胶砂强度检验方法测得的一组试块28d龄期抗折强度的数据:6.8MPa,6.2MPa和6.9MPa,则该组试块28d的抗折强度为[]。
A.6.6MPa B.6.8MPa C.6.9MPaD.该组结果作废,应重做试验
16) 有一水泥试样,用雷氏法测定其安定性,测试数据如表所示。经计算判断该水泥试样的安定性是[B]。
A.不合格B.合格C.应马上重做D.应马上用试饼法重做,并以试饼法结果为准
编号
A
C
C-A
测定值
判断
1
11.0
13.0
2

2
12.0
15.5
3.5
17) 有一水泥试样,用雷氏法测定其安定性,测试数据如表所示。经计算判断该水泥试样的安定性是[B]。
A.不合格B.合格C.应马上重做D.应马上用试饼法重做,并以试饼法结果为准
编号
A
C
C-A
测定值
判断
1
11.0
14.5

2
12.0
15.0

18) 用水泥胶砂强度检验方法测得的一组试块28d龄期抗折强度的数据:6.8MPa,6.2MPa和7.9MPa,则该组试块28d的抗折强度为[D]。
A.7.0MPa B.6.8Mpa C.6.5MPaD.该组结果作废,应重做试验
19) 用水泥胶砂强度检验方法测得的一组试块28d龄期抗压强度的数据:80kN,73kN,89kN,91kN,90kN和90kN,则该组试块28d的抗压强度为[B]。
A.53.4MPa B.55.0MPa C.56.3MPaD.该组结果作废,应重做试验
20) 用水泥胶砂强度检验方法测得的一组试块28d龄期抗折强度的数据:7.3(7)MPa,6.3MPa和7.6(5)MPa,则该组试块28d的抗折强度为[]。
A.6.3MPa B.7.3MPa7.6 C.7.1MPaD.该组结果作废,应重做试验
21) 有一水泥试样,用雷氏法测定其安定性,测试数据如表所示。经计算判断该水泥试样的安定性是[A]。
A.不合格B.合格C.应马上重做D.应马上用试饼法重做,并以试饼法结果为准
编号
A
C
C-A
测定值
判断
1
11.5
17.0
6.5

2
12.0
18.0
6
22) 有一水泥试样,用雷氏法测定其安定性,测试数据如表所示。经计算判断该水泥试样的安定性是[B]。
A.不合格B.合格C.应马上重做D.应马上用试饼法重做,并以试饼法结果为准
编号
A
C
C-A
测定值
判断
1
14.0
16.5
2.5
差4

2
12.5
18.0
6.5
23) 有一水泥试样,用雷氏法测定其安定性,测试数据如表所示。经计算判断该水泥试样的安定性是[B]。
A.不合格B.合格C.应马上重做D.应马上用试饼法重做,并以试饼法结果为准
编号
A
C
C-A
测定值
判断
1
11.0
16.0
5

2
12.5
14.5
2
24) 采纳45μm试验筛[试验筛的修正系数为1.00]进行水泥细度测试时,筛余时测得筛余物重量为0.5g,则该水泥样品的细度为[A]。P6
A.5.0% B.5.2% C.2.0% D.2.2%
解:Ft=Rt/w=0.5/10=5%
Fc=C·F=1错误5.0%=5%
25) 采纳45μm试验筛[试验筛的修正系数为1.06]进行水泥细度测试时,筛余时测得筛余物重量为0.5g,则该水泥样品的细度为[C]。
A.5.0% B.5.2% C.5.3% D.2.1%
26) 某水泥细度,标准样给定的筛余率为5.6%,采纳80μm试验筛,筛余时测得筛余物重量为1.35g,则其试验筛的修正系数为[]。
A.0.96 B.1.04 C.1.00 D.0.98
解:Ft=Rt/w=1.35/25=5.4%
C=FS/Ft=5.6/5.4=1.04
27) 某水泥细度,标准样给定的筛余率为5.4%,采纳80μm试验筛,筛余时测得筛余物重量为1.40g,则其试验筛的修正系数为[A]。
A.0.96 B.1.04 C.1.00 D.0.98
解:Ft=Rt/w=1.40/25=5.6%C=FS/Ft=5.4/5.6=0.96
28) 矿渣水泥不适用于[C]。
A.大致积混凝土工程 B.蒸汽养护的预制构件
C.早期强度较高的混凝土 D.水中工程
二﹑多选题
29) 水泥细度检验用试验筛的筛孔尺寸能够为[CD]。
A.135μm B.90μmC.80μmD.45μmE.160μm
30) 水泥密度检验时,用到的主要仪器设备有[ABC]。P23
A.李氏瓶 B.恒温水槽C.天平D.净浆搅拌机E.沸煮箱
31) 水泥比表面积检验时,用到的主要仪器设备有[ABC]。P21
A.勃氏透气仪B.烘箱C.天平D.净浆搅拌机E.沸煮箱
32) 水泥凝结时间检验时,用到的主要仪器设备有[ABC]。P8
A.水泥净浆搅拌机B.维卡仪C.天平D.沸煮箱E.烘箱
33) 水泥的主要技术性质试验中,温度达到[20±2]℃的包含[ABCE]。P8
A.水泥温度B.标准砂温度C.试验室温度
D.养护水温度E.试验仪器温度
34) 水泥安定性检验时,用到的主要仪器设备有[ABCD]。
A.水泥净浆搅拌机B.维卡仪C.天平D.沸煮箱E.烘箱
35) 水泥标准稠度用水量测定时,用到的主要仪器设备有[ABC]。
A.水泥净浆搅拌机B.维卡仪C.天平D.沸煮箱E.烘箱
36) 水泥试样应存放在密封干燥的容器内,并在容器上注明[ABCDE]。P6
A.生产厂名称B.品种C.强度等级D.出厂日期E.送检日期
37) 以下水泥技术试验中说法正确的是[ACD]。
A.雷氏夹膨胀测定仪中标尺最小刻度为0.5mmP8
B.量水器最小刻度为1mlP90.1ml1%
C.天平最大称量不小于1000g
D.天平分度值不大于1g
E.沸煮箱能在45±5min内将箱内的试验用水由室温升至沸腾并保持3h以上,整个试验过程中无需加水p1230±5min
38) 以下水泥[AD]试验用到了水泥标准稠度净浆。
A.安定性检验B.细度C.强度D.初﹑终凝时间测定E.密度
39) 以下水泥安定性检测结果判定中叙述正确的是[BD]。P12
A.当两个试件煮后增加距离[C-A]的值大于5.0mm时,该水泥安定性不合格
B.当两个试件煮后增加距离[C-A]的平均值不大于5.0mm时,该水泥安定性合格
C.当两个试件煮后增加距离[C-A]的差值大于5.0mm时,该水泥安定性不合格
D.当两个试件煮后增加距离[C-A]的差值超过4.0mm时,该用同一样品马上重做
E.当两个试件煮后增加距离[C-A]的差值超过4.0mm时,该水泥安定性不合格
40) 以下水泥初﹑终凝时间检测叙述正确的是[ACE]。P14
A.当试针沉至距底板[4±1]mm时为水泥达到初凝状态
B.当试针沉入试体[4±1]mm时为水泥达到初凝状态
C.临近初凝时每隔5min测定一次,临近终凝时每隔15min测定一次
D.当试针沉入试体[6±1]mm时为水泥达到终凝状态
E.当试针沉入试体0.5mm时为水泥达到终凝状态
41) 以下有关水泥强度检测叙述正确的是[BC]。
A.水泥检测采纳的是水泥标准稠度净浆
B.水泥检测采纳的是水泥胶砂试体
C.水泥抗压强度试验机的加荷速率为[2400±200]N/SP18
D.水泥抗折强度试验机的加荷速率为[150±10]N/SP1750±10N/S
E.试件在水中养护的养护水的温度为[20±2]℃[20±1]℃
42) 水泥抗折强度测定结果判断中以下说法错误的是[ACD]。P18
A.抗折强度:当三个试件的强度值中有一个超过平均值的±10%时,应取中间值为抗折强度试验结果
B.抗折强度:当三个试件的强度值中有一个超过平均值的±10%时,应剔除后再取平均值作为抗折强度试验结果
C.抗折强度:当三个试件的强度值中有一个超过平均值的±15%时,应剔除后再取平均值作为抗折强度试验结果
D.抗折强度:当三个试件的强度值中有两个都超过平均值的±10%时,应取平均值作为抗折强度试验结果
E.抗折强度:当三个试件的强度值中有两个都超过平均值的±10%时,应重做试验
43) 水泥抗压强度测定结果判断中以下说法错误的是[ADE]。
A.抗压强度:当六个测试值中有一个超过六个平均值的±15%时,应剔除这个结果再取剩下的五个平均值作为结果
B.抗压强度:当六个测试值中有一个超过六个平均值的±10%时,应剔除这个结果再取剩下的五个平均值作为结果
C.抗压强度:当六个测试值中有一个超过六个平均值的±10%时,应剔除这个结果再取剩下的五个平均值作为结果:若五个测定值中再有超过它们平均值的±10%的,该组结果作废。
D.抗压强度:当六个测试值中有一个超过六个平均值的±10%时,应剔除这个结果再取剩下的五个平均值作为结果:若五个测定值中再有超过它们平均值的±15%的,该组结果作废。
E.抗压强度:当六个测试值中有一个超过六个平均值的±15%时,应剔除这个结果再取剩下的五个平均值作为结果:若五个测定值中再有超过它们平均值的±15%的,该组结果作废。
44) 水泥胶砂的配制当中,每锅胶砂的材料质量为[BCE]。P16
A.水泥应为[450±5]gB.水泥应为[450±2]gC.标准砂应为[1350±5]g
D.水应为[450±1]gE.水应为[225±1]g
45) 下面有关水泥试体不同龄期的强度应在规定的时间里进行说法正确的是[BCD]。P17
A.24h±5minB.24h±15minC.72h±45min
D.7d±2hE.>28d±6h8h
46) 以下有关水泥抗压强度试验说法正确的是[ABD]。P18
A.抗压强度在试件的侧面进行
B.半截棱柱体试件中心和压力板受压中心差应在±0.5mm内
C.棱柱体露在压板外的部分约有15mm10
D.整个加荷速率为[2400±200]N/S
E.整个加荷速率为[2200±100]N/S
47) 以下有关水泥细度检测说法正确的是[AD]。P6
A.水泥细度检测用有负压筛﹑水筛法﹑手工筛法三种
B.几种方法中以手工筛法为准
C.试验筛应保持清洁,负压筛和手工筛应保持湿润
D.几种方法中以负压筛法为准
E.试验称取的试样应精确至0.1g0.01
48) 以下关于水泥胶砂流动度仪器设备中说法正确的是[ABCDE]。P20
A.跳桌的基座尺寸为400mm*400mm*690mm
B.捣棒直径为[20±0.5]mm,长度约为200mm
C.天平量程不小于1000g,分度值不大于1g
D.试验时,水泥试样﹑拌合用水﹑仪器﹑用具的温度和试验室温度相同
E.试模由截锥圆模和模套组成
49) 以下关于水泥胶砂流动度试验步骤中说法错误的是[ABE]。P20
A.如跳桌在48h内未被使用,先空跳一个周期25次
B.将拌好的胶砂分三层迅速装入试模
C.第一层装至截锥圆模高度约三分之二处
D.开动跳桌后,以每秒钟一次的频率,在25s±1s内完成25次跳动
E.流动度试验,从胶砂加水开始到测量扩散直径结束,就在8min内完成
三﹑判断题
50) 水泥试件除24h龄期或延迟至48h脱模的试体外,任何到龄期的试体应在试验[破型]前15min从水中取出。[正确]
51) 水泥抗折强度测定时,加荷速率为[150±10]N/S。[错误]
52) 含水为5%的砂子220kg,将其烘干恒重为209.52kg。[正确]
53) 水泥比表面积是指单位质量的水泥粉末具有的总表面积,以m2/kg表示。[正确]
54) 当水泥试验筛修正系数C值在0.75~1.25范围内时,试验筛可继续使用。0.8-1.2[错误]
55) 水泥强度检测试体为40mm错误40mm错误160mm的棱柱体。[正确]
[四]计算题或案例分析题
[一]小李是一名刚刚参加工作的人员,现在做通用硅酸盐水泥技术性质的相关试验,请对她的工作给予指导[多选题]:
538. 在做通用硅酸盐水泥化学指标相关试验时,化学指标中非选择性指标的是[]。P4
A.碱含量B.不溶物C.三氧化硫D.氯离子E.细度
539. 在做通用硅酸盐水泥物理指标相关试验时,物理指标中非选择性指标的是[]。
A.安定性B.凝结时间C.烧失量D.强度E.细度
540. 水泥的安定性检测中,用到的仪器设备包含[]。
A.水泥净浆搅拌机B.维卡仪C.雷氏夹D.雷氏夹膨胀测定仪E.沸煮箱
541. 水泥细度检测中,当修正系数C值符合[]时,试验筛可继续使用。
A.0.75B.0.85C.0.9D.1.15E.1.3
[二]混凝土
一﹑单选题
542. 欲设计C35普通混凝土,其试配强度为[A]MPa。P64
A.43.2 B.41.6 C.44.9 D.40
试配强度35+1.645*5=43.2MPa
混凝土强度等级
＜C20
C20~C35
＞C35
标准差
4.0
5.0
6.0
543. 欲设计C50普通混凝土,其试配强度为[D]MPa。
A.56.6 B.55 C.58.2 D.59.9
544. 某工程的混凝土变异系数为20%,平均强度为24MPa,设计强度等级C20,该工程混凝土的标准差为[D]。
变异系数亦即为标准差和平均强度的比依据下式计算:
　　20%=/24=24*20%=4.8MPa
A.2.3MPa B.3.45MPa C.4.6MPa D.4.8MPa
545. 以下有关混凝土的质量评定说法错误的是[D]。
A.变异系数是评定混凝土质量均匀性的指标
B.变异系数等于标准差除以平均值
C.混凝土的标准差随着强度等级的提高而增大
D.变异系数越大,表示混凝土质量越稳定
546. 现场需300kg的干砂,那么含水率3%的湿砂需[C]kg。
A.330 B.303
