视频会议系统方案(含装修、智能控制).doc

视
频
会
议
系
统
方
案

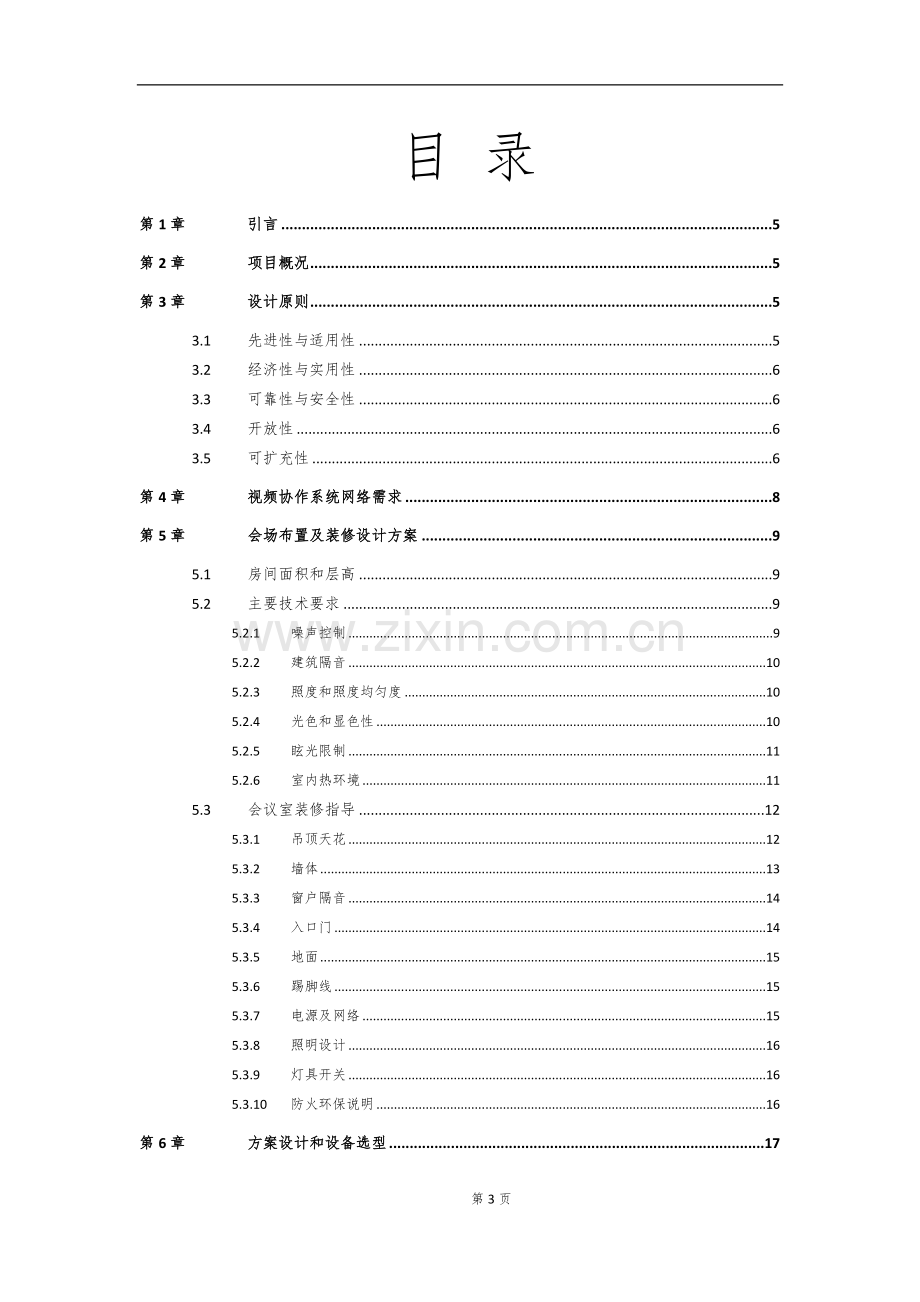

目 录
第1章 引言 5
第2章 项目概况 5
第3章 设计原则 5
3.1 先进性与适用性 5
3.2 经济性与实用性 6
3.3 可靠性与安全性 6
3.4 开放性 6
3.5 可扩充性 6
第4章 视频协作系统网络需求 8
第5章 会场布置及装修设计方案 9
5.1 房间面积和层高 9
5.2 主要技术要求 9
5.2.1 噪声控制 9
5.2.2 建筑隔音 10
5.2.3 照度和照度均匀度 10
5.2.4 光色和显色性 10
5.2.5 眩光限制 11
5.2.6 室内热环境 11
5.3 会议室装修指导 12
5.3.1 吊顶天花 12
5.3.2 墙体 13
5.3.3 窗户隔音 14
5.3.4 入口门 14
5.3.5 地面 15
5.3.6 踢脚线 15
5.3.7 电源及网络 15
5.3.8 照明设计 16
5.3.9 灯具开关 16
5.3.10 防火环保说明 16
第6章 方案设计和设备选型 17
6.1 标准视频会议系统拓扑图 17
6.2 总体设计 18
6.3 平面图 19
6.4 主会场布置详细说明 20
6.5 系统控制 20
6.6 华为视频会议产品介绍 23
第7章 设备预算 31
7.1 预算总表 31
7.2 分项表 31

第1章 引言
建立一套高清视频会议系统可以解决日常沟通、会商、培训、决策，能够针对突发事件远程指挥。指挥者可进行指挥命令实施部署，同时监督执行情况。通过指挥中心的支持，指挥机构可及时、有效地调集各种急需的资源，减轻突发事件造成的损失，用最有效的控制手段和最优的资源投入，将事件造成的负面影响与损失控制在最小范围内。
****科技发展有限公司，作为本地领先的系统集成和智能化解决方案工程商，多年来在教育、军队、政府、公安、企业等系统的建设中已经积累了丰富的经验。
第2章 项目概况
江苏****总部需要与其他两个分公司建立视频会议系统，包含１个主会场和2个远端视频会议点。基于公司VPN网络进行视音频传输。
总部会议室可以容纳15人左右进行会议，每个分会场6人左右进行会议。
第3章 设计原则
鉴于视频通讯的发展趋势，综合视频会议特点，根据用户视频协作系统的要求，针对实地环境现状。通过分析，我方对视频会议系统的选型遵循以下原则：
3.1 先进性与适用性
系统的技术性能和质量指标应达到国际领先水平，设备实现高清视频会议质量；同时，系统的安装调试和操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简便易学。
3.2 经济性与实用性
充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济实用。
3.3 可靠性与安全性
系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。
3.4 开放性
以现有成熟的产品为对象设计，同时还考虑到整体信息通信环境的现状和技术的发展趋势，具有开放性的接口，可方便控制维护。
3.5 可扩充性
系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能，同时，本方案在设计中留有冗余，以满足今后的发展要求。例如核心MCU设备具备充足的容量升级空间，随着用户以后系统扩容，MCU只需添加相应的lic即可实现支持容量的提升。
追求最优化的系统设备配置
在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。
兼容性，充分保护用户投资
系统必需具有极强的兼容性，保留并充分兼容用户现有的视频会议设备，从而充分保护用户投资。
提高监管力度与综合管理水平
系统设备控制需要高效率、准确及可靠。本系统通过中央控制系统对各子系统运行情况进行综合监控，实时动态撑握使用情况。大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平。
第4章 视频协作系统网络需求
视频会议系统一般需要占用较大的带宽。一般来说要达到720P的高清效果需要1Mbps以上的带宽，而在64kbps情况下，只能达到QCIF的分辨率。因此能否根据现有的带宽提供最佳的视频效果是视频会议系统重要衡量标准。
解决方案除了可以提供以上分辨率以外，还可以提供低带宽下的16:9分辨率，包括w288p(512×288)、w448p(768×448)、w576p(1024×576)，适应不同的带宽选项和主流的显示设备。
各种带宽下能够达到的分辨率如下图所示：

目前用户的网络情况是：网络通过vpn连接，如还有公司的其他业务的话，可能在线路上需要做一下带宽QOS，以保证在使用视频时的带宽，关键是在总部放置MCU的机房需要大带宽连接，初略计算一下，MCU的接入带宽至少是需要6M左右。

第30页

4.1.1
4.1.2 建筑隔音
建筑隔声，是指随着现代城市的发展，噪声源的增加，建筑物的密集，高强度轻质材料的使用，对建筑物进行有效的隔声防护措施。建筑隔声除了要考虑建筑物内人们活动所引起的声音干扰外，还要考虑建筑物外交通运输、工商业活动等噪声传入所造成的干扰。
在进行隔声设计时，最好不用特殊的隔声构造，而是利用一般的构件和合理布局来满足隔声要求。可采用双层围护结构或其他特殊构造（轻钢龙骨隔墙，轻质隔墙等）,保证会议室的安静；建筑物内如有电机等设备，除了利用周围墙板隔声外，还必须在其基础和管道与
建筑物的联结处，安设隔振装置。
本会议室装修后，会议室建筑墙面结构的隔音量要求达到 40dB 以上。

4.1.3 照度和照度均匀度
照度(Luminosity)指物体被照亮的程度，采用单位面积所接受的光通量来表示，表示单位为勒克斯(Lux，lx) 。影响视频图像的清晰度，照度不够的地方图像噪点多，图像偏暗。 会议室内会议区与会者人脸的水平方向（面对电视机方向）照度在 450lx 左右。
照度均匀度
照度均匀度（uniformity of illumination）照度均匀度是最小值与平均值之比，其均匀度
不应小于 0.7，而邻近区的照度均匀度不应小于 0.5。
4.1.4 光色和显色性
色温（color temperature）色温是表示光源光谱质量最通用的指标。一般用 K 表示。色温是按绝对黑体来定义的，光源的辐射在可见区和绝对黑体的辐射完全相同时，此时黑体的温度就称此光源的色温。低色温光源的特征是能量分布中，红辐射相对说要多些，通常称为暖光；色温提高后，能量分布集中，蓝辐射的比例增加，通常称为冷光。 会议室内照明光源的色温，数值在 4000K 左右的冷光源。
光源对于物体颜色呈现的程度称为显色性，也叫做显色指数（Ra），Ra 值为 100 的光源表示事物在其灯光下显示出来的颜色与在标准光源下一致。 会议室会议区照明光源的显色系数 Ra 至少要在 82 以上。
4.1.5 眩光限制
眩光（glare）是指视野中由于不适宜亮度分布，或在空间或时间上存在极端的亮度对比，以致引起视觉不舒适和降低物体可见度的视觉条件。视野内产生人眼无法适应之光亮感觉，可能引起厌恶、不舒服甚或丧失明视度。在视野中某—局部地方出现过高的亮度或前后发生过大的亮度变化。眩光是引起视觉疲劳的重要原因之一。
会议室建议使用漫反射灯具为主要照明，筒灯作辅助照明，避免因眩光而产生视觉疲劳；采用非漫反射灯具时，应注意灯具的摆放位置和遮光角，做到见光不见灯的，营造良好的视觉效果。
4.1.6 室内热环境
会议室内设备正常运行温度为：0～40℃，相对湿度为：20％～80％。开会过程中会议室必须可控制在适宜的温度（20～26℃）、相对湿度（40％～70％）范围内，与会者感觉舒适、自然。
新风量是衡量室内空气质量的一个重要标准，新风量直接影响到空气的流通以及室内空气污染的程度，装修改造时必须把握好室内新风量的设计，营造良好健康的室内环境。会议室要求新风量达到 30m³/h·人，空气清新、自然。

4.2 会议室装修指导
4.2.1 吊顶天花
吊顶天花建议使用带网孔铝扣板(孔径：2mm)的平顶天花板，防火 A 级，环保 E1 级，
防潮 RH90 以上等级，1200mm×600 mm，颜色为浅色调，推荐白色，确保整体颜色一致。

吊顶上方需要走线，所以高度要在梁下15-20公分左右。

4.2.2 墙体
4.2.2.1 北面前景墙壁
会议室背面需要新增隔墙，可以采取以下方案，隔墙都必须到顶。
75 轻钢龙骨（内装 50mm厚 112kg/m3 离心玻璃棉）＋双层 12mm 厚纸面石膏板，参考下图：

挂电视机的部分请装修公司酌情进行加固，以保证承重。

4.2.2.2 其他普通墙壁
75 轻钢龙骨＋双层 12mm 厚纸面石膏板，如下图：

东面和南面都可用这个方案处理。
南面背景墙墙面摄像机拾取范围内（即墙面高度 100mm～1600mm 范围内）不能有拼接横条纹存在，以免分割摄像机画面。
4.2.3 窗户隔音
可使用遮光布＋褶皱率达 200％阻燃布艺窗帘改造方案，窗帘与墙面之间空腔≥50mm。
4.2.4 入口门
会议室入口门材质采用全木实木门，安装密封性好，可以起到良好的隔音、吸音效果。不建议使用夹板门，严禁使用玻璃门。
除在侧墙上，且不在摄像头视频范围内的入口门外，其他位置的入口门门内侧需要进行扪布处理，统一使用墙面装饰的阻燃布艺。如南面背景墙侧的后门。

4.2.5 地面
建议水泥地板找平后，满铺环保的深灰色高密度化纤地毯，地毯规格：满铺，绒高（厚度）6mm，容重达 700~1000g/m²。门口处，为不使地毯被踢起和边缘受损，需用铝合金卡条、锑条固定。
4.2.6 踢脚线
会议室内必须安装踢脚线，且踢脚线必须在铺完地毯后安装，并压住地毯边缘。选用材质为与墙裙相同纹理的木踢脚线，踢脚线规格：高 50mm，厚 1.5mm。
4.2.7 电源及网络
会议室要求采用三套独立的供电系统，第一套供电系统作为会议室照明供电；第二套供电系统作为整套视频会议系统的供电；第三套供电系统用于空调等设备的供电。
会议室要求设备柜后墙体上预留接地端子，接地端子与电源插座底边同高，如果采用联合接地方式，要求接地电阻小于0.5欧姆，且保护地线必须采用三相五线制中的第五线，与交流电流的零线必须严格分开，否则零线不平衡电源将会对图像产生严重的干扰；单独接
地方式，要求接地电阻小于 4 欧姆。
其中前景墙上和会议桌以及演讲台各预留1个网络接口和2个电源插口。
侧墙墙面可根据其他使用需求各预留至少 1 个电源墙插和 1 个 RJ45 网络接口。

4.2.8 照明设计
会议室内会议照明光源必须采用三基色T8灯管，功率36w左右，色温4000k左右，显色指数大于 82，灯管使用寿命可达 15000 小时以上。 环境装饰照明的筒灯内使用 18W 节能灯管，显色系数在 82 以上，节能灯管的色温与三基色灯管色温保持一致。
会议室内配套灯管使用的整流器必须是高频电子整流器。
会议室内照明分为会议照明与环境装饰照明两种，其中会议照明方式为漫射照明，光线柔和，且所有照明灯具安装必须为嵌入式安装方式。 照明灯具为嵌入式安装灯具，灯具配备半透明磨砂玻璃罩或者乳白罩或特制的格栅，使光线形成多方向的漫射，光线柔和，且灯具必须搭配电子整流器。每个灯具内可安装 3 根三基色灯管，规格为 600×1200mm。配备乳白罩的灯具。
具体布置位置请参见图纸。
4.2.9 灯具开关
每条灯带对应一个墙面控制开关，且墙面控制开关具备逻辑性，即左边第一个墙面开关对应控制第一条灯带，灯带开关安装位置，距离地面高度约 1300mm。
本次项目建议使用ZIGBEE智能开关，详见智能控制部分。

4.2.10 防火环保说明
环保级别分为 E0、 E1 、E2 三个级别，它的标准具体体现在材料中甲醛含量的数值上，
E0≤0.5mg/L，E1≤1.5mg/L，E2≤5.0mg/L。
装修材料环保等级要求 E1 级以上。
防火级别根据材料燃烧性能来划分为四级： A 不燃性，B1 难燃性，B2 可燃性，B3 易燃性。
会议室装修材料防火等级要求 B1 级以上。
第5章 方案设计和设备选型
5.1 标准视频会议系统拓扑图

5.2 总体设计
考虑到用户目前只需要三方会议，因此不考虑太多点数和级联型的MCU以及服务器和数据库，总部分部都采用可以快速部署，使用简单的视频会议终端。考虑到后期具有一定的扩展性，选用具有4方会议能力的终端设置在总部，两外两个分公司会议室采用一体式视频终端，这样分部无需单独采购摄像头和麦克风。
由于考虑到培训的需要，分公司需要各配置一台电视机和一台投影以及响应的广播设备，总部的显示建议用两台50寸电视机和投影混合使用，既可以选择其中任何一个，又可以同时使用，电视机在色彩还原方面有着绝对的优势，投影的大尺寸在用于会议PPT展示方面要比电视机有优势，两者结合可以相互兼顾。如果使用投影机，声音输出就需要用到音响，设计在会议室安装4个音箱，前后各两个。总部会议室还需单独配摄像机和麦克风。

5.3 平面图

5.4 主会场布置详细说明
会议室北侧需要新建隔墙作为前景墙，西北角留入口门，
墙上中间位置设置120寸16：9电动投影幕，两侧各壁挂一台50寸液晶电视机，幕布前方顶面吸顶安装摄像机。距离目标3米5左右位置吊装投影机。
西侧电视机前方设立一个演讲台供培训时讲师使用，讲台下预留电源、网络及视频、音频线缆。
东侧靠近电梯处隔出一间设备间，用于防置机柜和设备，墙面留一面安装单向透光玻璃，方便里面控制时可以观察到会场情况。
东侧墙面整体封闭，并做隔音处理。
四面立柱安装4个音箱，根据情况可以壁挂和吊装。
西侧窗户采用电动窗帘做隔音处理。
灯光布置分为10组，每条灯带单独控制，主光源采用600*1200MM的漫反射灯具，辅助照明采用3寸筒灯。
吊顶采用带孔铝扣板。
考虑到视频会议摄像机便于捕捉到全景画面，建议采用圆弧形主会议桌，后侧放两排桌椅用于培训需要。

5.5 系统控制
为统一方便地对灯光、窗帘、投影机、电视机、开关控制，建议采用智能控制系统，可以通过手机、平板、遥控器、智能开关多种方式便捷、智能控制。

5.6 华为视频会议产品介绍
总部使用的分体式终端 VP9030

阵列麦克风

高清摄像机

分公司采用一体式的视频终端

第6章 设备预算
6.1 预算总表
序号
内容
预算价（元）
备注
1
视频会议设备
2*****

2
智能控制
2****
（可选）
3
基础管线
————
建议由装修公司统一采购实施
4
总价：
大写：
6.2 分项表
1、视频会议设备
主会场
序号
名称
品牌
型号
参数
数量
单价
金额
备注
1
会议终端
华为
ViewPoint 9030
会议电视终端(720P,miniMCU,遥控器,电缆组件,国内版)1080p 30fps(可选),720p 30fps，720p 30fps双流，最大8M总带宽，支持四方会议，带宽64kbps～4Mbps
1

2
摄像头
华为
VPC600
238万像素1/2.8英寸 CMOS成像传感器，1080p 50/60、1080p 25/30、1080i 50/60、720p 50/60 ，12倍光学变焦 + 12倍数字变焦，F = 3.9 to 46.8mm，水平视角72° 垂直44.5°，最低照度2lux（50IRE，F1.8） ，信噪比59dB ，快门速度 1/25～1/10000秒 ，30个预置位，支持图像数字宽动态功能 ，支持摄像机倒装场景，1×HD-VI 三合一接口，可转成DVI-I（支持DVI-D & YPbPr )
1

3
话筒
华为
VPM210阵列麦克风
采样率48KHz ，频响 100Hz ~ 22kHz ，灵敏度 38±2dB，拾音距离6m ，拾音范围 360° ，供电： 终端远供 ，200mm（直径）× 32mm（高）
1

4
桌面话筒
3A
AK-315
◆阻抗：600欧姆
◆灵敏度：-62db
◆频率响应:50-13500Hz
◆电源: -220V/50Hz,DC9V
1

5
无线手持麦克风
3A
AK-315UH
◆一拖二，双接收主机配双手持;亦可随意组合。100组UHF频率通道可选用，真正分集式接收,有效避免断频现象和延长接收距离；带两通道音量监听接口，方便远程监听；带8级射频电平显示，8级音频电平显示，频道菜单显示，静音显示；平衡和非平衡两种选择输出端口，适应不同的设备连接需求；LCD液晶显示屏能同时显示工作组，信道号与工作频率。轻触式按钮控制简捷，让用户使用更方便；超强的抗干扰能力，能有效抑制由外部带来的噪音干扰及同频干扰；方便快捷的自动搜索功能，接收机能快速搜索到未被用户使用，并且不受干扰的信道红外对频功能，能方便、快捷的使发射机与接收机频率同步；中频丰富，声音且有磁性感和混厚感，属人声话筒音持的精华。
◆频率范围: 740-790MHz（可使用的频率取决于当地的规定）, 调制方式: 宽带FM, 信息数自: 100, 信道间隔: 250KHz, 频率稳定度: ±0.005%以内, 动态范围: 100Db,
最大频偏：±45KHz，频率响应：80Hz-18KHz（±3dB）（整个系统的频率取决于话筒单元）；综合信噪比：>105dB；工作距离：约100m（工作距离取决于很多音量，包括RF信号的吸收、反射和干扰等）, 工作温度: -10℃～+50℃, 接收机指标: 接收机方式: 二次变频超外差,中频频率: 110MHz，10.7MHz,
1

6
液晶电视
康佳
50寸4K超清
含支架
1

建议自行采购
7
合并式功放
3A
AS-2240K
1.内置20 位的DSP处理器；功率2x240W
2.内置 delay/ repeat/ Echo & Reverb 功能；
3.Echo & Reverb 有单独音量控制；
4.3路话筒输入，话筒带高中低音调调节，3话筒有增益调节；
5.4路音源选择；
6.带同步视频切换；声道切换，内置反馈抑制器功能
1

8
音箱
3A
AS-26
1.二分频全频音箱，输出功率80W，灵敏度100db,阻抗8Ω
2.高音2个3寸纸盘高音
3.Ф100磁8寸低音
4

9
投影机
3M
EL40X-W
4000流明 1280*800 4000:1 带高清接口
1

10
电动幕
红叶

电动遥控式(120"/16:9)
1

11
机柜
康达

600*600*22u 前门玻璃后门网孔
1

12
UPS
科华
YTR1103-J
3KVA标机/机架式
1

分会场
序号
名称
品牌
型号
参数
数量
单价

1
会议终端
华为
TE30
720P,三合一一体化高清会议系统,内置HD Codec,HD摄像头和麦克风,配套电缆,安装支架,遥控器，1080p 30fps，最低带宽512kbps（可选）
720p 60fps，最低带宽512kbps（可选）
720p 30fps，最低带宽384kbps
4SIF/4CIF ，最低带宽128kbps
SIF/CIF/QSIF /QCIF/SQSIF/SQCIF 最低带宽64kbps 内置摄像机;
1080p 50/60fps
200万象素 1/3 英寸 CMOS，12 倍光学变焦;
最大水平视角：72°
平移角度：+/- 100°，俯仰角度：+/-30°
自动白平衡（AWB）、自动曝光（AE）、自动聚焦（AF）
支持远端摄像头控制
支持倒装 支持人脸识别； 支持PIP、POP等显示模式
VME活动视频增强(Video Motion Enhancement)
图像效果增强(VideoIntensifier)
图像前后处理(ViewProcessing) 超强纠错(SEC) 、丢包重传(ARQ)、视频前向纠错（FEC）、智能调速(IRC)、 音频后向纠错(PLC)
2

2
投影机
3M
X72C
1024*768/3300流明
2

3
支架幕
红叶

100“
2

4
无线手持麦克风
3A
AK-315UH
◆一拖二，双接收主机配双手持;亦可随意组合。100组UHF频率通道可选用，真正分集式接收,有效避免断频现象和延长接收距离；带两通道音量监听接口，方便远程监听；带8级射频电平显示，8级音频电平显示，频道菜单显示，静音显示；平衡和非平衡两种选择输出端口，适应不同的设备连接需求；LCD液晶显示屏能同时显示工作组，信道号与工作频率。轻触式按钮控制简捷，让用户使用更方便；超强的抗干扰能力，能有效抑制由外部带来的噪音干扰及同频干扰；方便快捷的自动搜索功能，接收机能快速搜索到未被用户使用，并且不受干扰的信道红外对频功能，能方便、快捷的使发射机与接收机频率同步；中频丰富，声音且有磁性感和混厚感，属人声话筒音持的精华。
◆频率范围: 740-790MHz（可使用的频率取决于当地的规定）, 调制方式: 宽带FM, 信息数自: 100, 信道间隔: 250KHz, 频率稳定度: ±0.005%以内, 动态范围: 100Db,
最大频偏：±45KHz，频率响应：80Hz-18KHz（±3dB）（整个系统的频率取决于话筒单元）；综合信噪比：>105dB；工作距离：约100m（工作距离取决于很多音量，包括RF信号的吸收、反射和干扰等）, 工作温度: -10℃～+50℃, 接收机指标: 接收机方式: 二次变频超外差,中频频率: 110MHz，10.7MHz,
2

5
合并式功放
3A
AS-2240K
1.内置20 位的DSP处理器；功率2x240W
2.内置 delay/ repeat/ Echo & Reverb 功能；
3.Echo & Reverb 有单独音量控制；
4.3路话筒输入，话筒带高中低音调调节，3话筒有增益调节；
5.4路音源选择；
6.带同步视频切换；声道切换，内置反馈抑制器功能
2

6
音箱
3A
AS-26
1.二分频全频音箱，输出功率80W，灵敏度100db,阻抗8Ω
2.高音2个3寸纸盘高音
3.Ф100磁8寸低音
4

7
液晶电视
康佳
42寸全高清
含支架
2

建议自行采购
总价

2、智能控制（可选）
序号
说明
产品名称
品牌
型号
数量
单价
金额
备注
1
智能主机
智能控制主机
ZIGBEE
ViCenter-200
1

整个控制系统主机。实现本地和远程控制所有功能，放到桌面或柜子中，需留220V电源插座和网络插座。
2
综合遥控器
ZIGBEE
RC808Z
1

3
灯光控制
白金系列智能开关（2开-零火）
ZIGBEE
SW-T202ZB
5

控制照明/数量跟据现场确定，零火开关（需要预留零线）/按键数量现场确定，需用暗装86底盒，底盒深度不能小于4.5cm，一个位置不能多于4个无线产品。
4
红外控制
全角度红外转发器
ZIGBEE
IR-858ZB
1

用于控制空调或其他红外家电，吸顶安装。预留220V电源，安装在受控家电的正前方，距受家电距离不能超过10米，和受控家电之间不能的阻挡物。
5
插座
智能插座
ZIGBEE
SK-200ZB
4

用于控制电器设备电源。插拔式座直接插到原来传统插座上，需布零线、火线、地线。
6
窗帘控制
白金系列智能情景面板（控制窗帘）
ZIGBEE
SW-T204ZB
3

手动按键控制窗帘，强电需要供220V电源。
7
超静音强电窗帘电机
ZIGBEE
OR-AM65-2/100-QP
3

窗帘自动控制，导轨跟据现场确定，单轨窗帘盒不能窄于15cm，双轨不能小20cm.长度不大于8米，弯轨除外。窗帘安装盒上需要预留220V电源。
8
超静音电泳导轨
ZIGBEE
OR-CL801DG
15

不足1米按1米算。
9
智能强电窗帘控制盒
ZIGBEE
RL804QZB
3

和电机按装到一起
10
无线发射
无线路由器
TP-LINK
无线路由器/WDR4310(三天线)
1

11
合计
