医院综合布线方案.doc

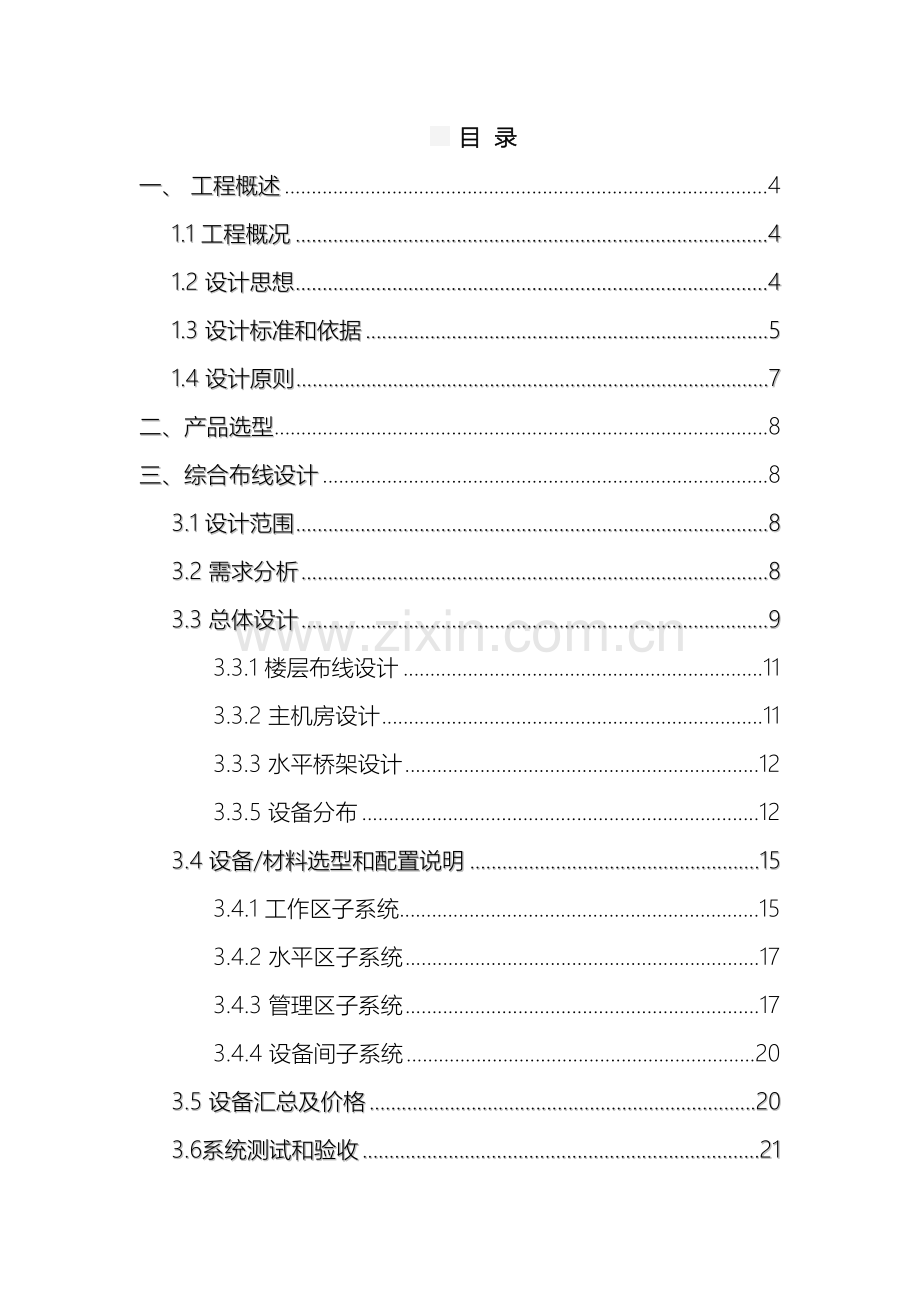

医院综合布线方案472020年4月19日文档仅供参考，不当之处，请联系改正。目 录一、 工程概述41.1 工程概况41.2 设计思想41.3 设计标准和依据51.4 设计原则7二、产品选型8三、综合布线设计83.1 设计范围83.2 需求分析83.3 总体设计93.3.1 楼层布线设计113.3.2 主机房设计113.3.3 水平桥架设计123.3.5 设备分布123.4 设备/材料选型和配置说明153.4.1 工作区子系统153.4.2 水平区子系统173.4.3 管理区子系统173.4.4 设备间子系统203.5 设备汇总及价格203.6系统测试和验收21一、 工程概述1.1 工程概况XXXXXX新办公大楼位于XXXXXX市区，是XXXXXX新建的集门诊、住院、办公为一体的综合性大楼。建筑体包含地面12层、地下1层。根据XXXXXX新办公大楼建设规划的要求，结合本大楼业主的行业背景、建筑用途等基本情况，信息化建设具有特殊的含义，为所有基本配套设施中的重中之重！为满足企业对通讯自动化(CA)、办公自动化(OA)等系统的信息传输的需求，在布线方面要求具有高度灵活性、可靠性及综合性，而且要求易扩容、应面向未来的发展及方便维护和管理。信息化的规划设计体现纯净、理性、优雅、现代化的理念。信息化建设以弹性扩展为原则，使信息化可持续发展。1.2 设计思想综合布线系统是中医院信息系统的基础，也关系到其它相关部分功能的实现，因此综合布线系统的设计思路：要求具有先进性、开放性、灵活性、可靠性、冗余性，使用灵活、扩充方便、管理简便、维护容易的高标准布线系统，在能够控制的成本之下保持一定时期的先进性。开放性：在结构上真正实现开放，可满足将来各种联网及通信要求等。先进性：采用极富弹性的布线概念，所有布线设计均采用世界最新通讯标准，所有信息通道均按国际布线标准采用八芯配置，经过双绞线最大速率可达千兆，为将来的发展提供了足够的容量。经过主干通道可同时传输多路实时多媒体信息，同时物理星形方式为将来发展交换式网络奠定了坚实基础。安全性：本系统在产品选材上和系统的施工安装上注意防火、防水、防雷击、防静电、防破坏、和抗干扰等功能。保证系统能够在多种气候或环境条件下的正常及安全的运行。可靠性：系统采用高品质的标准材料，并采用组合压接方式构成一套高标准信息通道，所有器件均经过第三方标准组织认证，信息通道都要采用专用测试仪器校核线路阻抗及衰减率以保证其电气性能，布线系统全部采用物理星形拓扑结构，点到点端接，任何一条线路故障均不影响其它线路的运行；同时为线路的运行维护及故障检修提供了极大的方便，从而保障了网络系统可靠运行。各系统采用相同传输介质，因而可互为备用，提高了备用冗余。兼容性：本系统是一套全开放式的布线系统，它具有标准化的规格和全系列的适配器，能够适应大多厂商、设备，同时能够把不同传输介质的系统全部转换成同一非屏蔽双绞线(UTP)，经过双绞线传输话音、数据、图象、视频信号、监控系统信号等等；可支持当前所有数据及话音设备厂商的网络系统。经济性：本次布线系统工程将选用的设备与产品，以现有成熟的设备和产品为基础，结合我公司长期积累的工程施工经验，以总体目标为方向，局部服从全局，力求系统在初次投入和整个运行生命周期获得最佳的性能/价格比。易维护性：要保证日常运行，系统必须具有高度的可维护性和易维护性，尽量做到所需维护人员少，维护工作量小，维护强度低，维护费用低。可扩展性：在系统的主干、配线间为提供足够的带宽和接口，为系统将来的扩充作好准备。模块化：采用模块化的方式设计，各模块之间具有相对独立性并能按标准的格式进行连接。1.3 设计标准和依据TIA/EIA TSB67非屏蔽双绞线布线测试标准ISO/IEC 11801国际综合布线六类信道标准 EN50173欧洲大楼综合布线系统标准 EMC欧洲电磁兼容性标准IEEE 802.3电子电气工程师协会：CSMA/CD接口方法 IEEE 802.5国际电子电气工程师协会：令牌环接口方法 JGJ/T16-92中国民用建筑设计规范 ISO/IEC11801综合布线国际标准 CECS72：97建筑与建筑群综合布线系统工程设计规范 YD/T926.1(2)-1997大楼通信综合布线系统 市内电话线路工程设计规范 （YDJ8-850） 工业企业通信设计规范（GBJ42-81） 用户提供的工程设计施工图纸及说明XXXXXX弱电系统招标文件国际技术标准和规范： 商业建筑物电信基础结构管理标准编号： EIA/TIA 606 商业建筑物接地和接地规范编号： EIA/TIA 607 建筑与建筑群结构化综合布线系统国际标准编号： ISO/IEC 11801 商业建筑通信布线系统标准编号：EIA/TIA 568A/568B 商用大楼通信路径通道和结构空间布线标准编号： EIA/TIA 569国家、行业、地方标准和规范： 工业企业通信接地设计规范编号 GBJ79-85 电子计算机房设计规范编号 B50174-93 面板、架和柜的基本尺寸编号 GB3047.1-82 建筑与建筑群综合布线系统工程设计规范编号 GBT50311- 建筑与建筑群综合布线系统工程施工及验收规范 GBT50312- 智能建筑设计标准编号 GB/T 50314- 民用建筑电气设计规范编号JGJ/16-92 市内电话线路工程施工及验收规范 工业企业通信设计规范 EN55022/ClassB（电磁兼容）标准 YD/T9261-2-1997大楼通信综合布线系统 有线电视系统工程技术规范GB50200-941.4 设计原则本系统根据布线市场行业标准，遵循产品成熟、性能品牌好、管理方便和可维护性，满足以下设计原则： 实用性：满足当前的各种通讯要求和未来的应用。 先进性：采用成熟、先进的技术和设备。 安全性：利于防火、防水、防雷击、防静电、防破坏和抗干扰 等。 维护性：便于维护和管理，有利于故障检查和排除。 兼容性：利于硬、软件的兼容，系统的升级和扩充。 可靠性：采用容错技术，保证系统在多重故障下仍能正常运行。 经济性：在满足现有需求和未来应用的基础上，要有好的性能价格比和保护原有的投资。二、产品选型根据本项目的特点，我们选用 普天综合布线品牌作为设计品牌依据。普天综合布线产品涵盖从3类到六类、从铜缆到光纤、从线缆到配件的全系列。本次投标中结构化综合布线系统的产品选型如下：1）、六类结构化布线系统：全程端到端选用普天六类系统布线产品，带宽达到100Mhz，数据传输可满足622Mbps ATM及1000Mbps以太网系统应用；以上产品选型严格按用户要求配置。三、综合布线设计3.1 设计范围本方案的综合布线部分包含建筑室内综合布线（包含语音、数据、有限电视、监控、背景音乐部分）。本次细化设计依据现有图纸所确定的办公工位确定信息点位置和数量，为保证系统设计与前期土建施工所依据的原始图纸具有一致性，基本未对原有总体结构做大的变动。3.2 需求分析 根据XXXXXX网络初始设计所提供的系统总体图纸，我们理解如下：本大楼的功能分区主要包括：3层以上的主楼业务办公和住院、手术用房，1-3层为门诊部分，以及地下1层的辅助配套部分。整个综合楼的中心机房按照业主现场勘探确认为4层，监控用监控室在一楼。3.3 总体设计 智能化大楼自1984年首次出现在美国康涅荻克州以来，历经二十余年的进化，当前已经完善地非常成熟和可靠了。当前信息化建设已经浓缩成为经典的综合布线体系，即：l 工作区系统；l 水平子系统；l 设备间系统；l 管理区子系统；l 干线子系统；l 建筑群子系统；本次除建筑群子系统外，其它系统均有涉及。为更简单地表述本次设计的总体设计思想，现将几个术语进行合并表述：水平布线：包括工作区系统和水平子系统；垂直布线：包括设备间系统、干线子系统；管理区子系统：主要指综合布线机房；水平子系统：考虑到本大楼对信息化的运行标准也较高，因此本大楼的水平线缆系统设计中将数据信息点位统一采用六类非屏蔽系统，语音采用五类线，如此设计的有利在于：使用过程中可将各个信息点随意地在数据和语音系统中跳接，点位性质转化灵活，能够满足日后局部功能变化之用。水平布线方式示意110配线架 电话跳线数据模块数据配线架 网络交换机 数据跳线 楼层配线间内 水平布线 特点：1、工作区任何点位可随时改变用途（语音或数据），管理方便，也是综合布线的先进型体现；2、充分适应客户今后可能的变化需要；配线间分布情况：见施工图3.3.1 楼层布线设计根据图纸所设计的工位，点位分布的详细情况见系统图纸，信息点分布情况如下：点位分布（详见图纸）3.3.2 主机房设计根据建筑的初始布局结构设计，本设计仍将综合布线（包括语音和数据）的总机房设在主楼3层。本设计只考虑从总机房到各楼层以及机房内部办公需求的部分。3.3.3 水平桥架设计 本建筑为典型的办公大楼，根据规范水平主干及垂直线缆部分必须使用金属桥架，以便于管理和维护，桥架铺设于室内走廊位置、楼层吊顶之内。经过大楼弱电井到三楼中心机房汇总。（桥架安装要求与规范详细描述在后面章节）3.4 设备/材料选型和配置说明按照结构化布线系统的设计原则要求，本设计的布线系统分为相互独立又相辅相成的六个子系统，即：工作区子系统、水平子系统、管理子系统、垂直子系统、设备间子系统和建筑群子系统。3.4.1 工作区子系统工作区子系统由信息插座延伸至用户终端设备的布线组成，包括信息插座和相应的连接软线。用户能方便地把计算机、电话、传真等不同的终端设备接入办公大楼的通信网络系统。* 六类RJ45信息模块产品说明： 性能超过TIA/EIA568B.2六类标准；经过信息产业部检验；支持千兆以太网；独特的IDC端子分布，保证了连接的可靠性；电脑微调和电容补偿技术，提供高性能、高余量的指标；独特的阻抗匹配技术，保证系统传输的稳定性T568A和T568B布线通用标签* 信息面板用户信息插座选用全数字化六类信息插座配标准86型双口面板，带闸门的防尘盖。并有明显的语音及数据的标识。PC材料（防弹胶），弹性好、强度大，抗冲击，不变色。3.4.3 管理区子系统此系统主要由管理区的跳线电缆及相关硬件组成，它把各个公共系统的设备互连起来。如PBX、网络设备等与主配线架之间的连接。一般该子系统设计与网络具体应用相关。* 水平铜缆配线架针对本大楼综合布线的实际情况和招标项目要求，我们设计时，管理间水平子配线架全部采用24口六类模块式配线架PD1124来管理水平铜缆信息点，连接六类四对铜缆。 模块式配线架 端子式配线架PD2124 PD2324* 管理区铜缆跳线针对本方案综合布线的实际情况要求，管理区跳线按数据信息点1：1的比配置普天跳线PJ1115，长度1.5米。工作区设计原则（1）信息插座安装为墙上暗埋式或桌面暗埋式，根据需求与环境的不同，也能够有不同安装方法；本方案设计为墙上暗埋和桌面暗埋方式（开放办公区使用）敷设。（2）墙上型暗埋盒距地面高度按标准应为30cm；采用双口和单口面板，每个出线盒内可安装个两或一个RJ45六类模块。桌面暗埋方式（开放办公区使用）的敷设，需根据实际的办公家具而定。（3）每个信息插座要求配置相应的电源插座。它与其旁边电源插座应保持20cm的距离，信息插座和电源插座的低边沿线距地板水平面30cm。（4）信息插座满足高速数据及语音信号和图形图象的传输要求，符合ISO8877标准，信息模块选择90度(垂直)安装方式，面板采用86标准（正方形）双口面板，并能标识语音及数据的。（5）所有信息端口用标签加以标识，并清楚地表明其用途，标签上的编号应同时支持简体汉字、英文字母、数字、标点，标签具有永久的防脱落、防水性。表示规则能够参见管理子系统。3.4.7 布线系统冗余设计随着XXXXXX的各种业务发展，布线系统能够做出相应的扩展，从而满足业务扩展的需求。除招标文件中规定了一定数量的冗余点设计外，本方案设计的布线系统扩展性包括：配线架端口的扩充性，金属线槽的可容性，主干系统的扩充性。3.4.7.1 配线架端口的扩充性。由于配线架均为模块式配线架，一旦需要增加时，再订购一定数量的配线架安装即可，本方案在各楼层管理间机柜中作出了30%的空间冗余。3.4.7.2 金属线槽的扩充性金属线槽设计采用200*100壁厚1.5厘米规格的型号，能够容纳现有的六类线缆和其它弱电系统线缆，同时保留30以上的冗余。3.4.7.3 其它系统布线建议综合布线的范畴十分的广博，数据和语音布线是综合布线中的主要组成部分，狭义的讲“数据和语音布线”就是综合布线。针对XXXXXX办公大楼的弱电系统来讲，综合布线就不但仅局限于简单的数据和语音点的布线了，还应该包括其它多种系统的控制线缆、信号线缆、供电（弱电）电缆的布线，这些系统包括：通讯系统、视频会议系统、考勤门禁一卡通系统、数码安全监控系统、楼控系统、消防报警系统、闭路电视系统、保安电源集中供电系统、广播（报警）呼叫及背景音乐系统、大屏幕显示系统、防雷接地系统等。而综合布线系统是一个基础性的系统，它是一个基础通讯平台，广义的综合布线系统和其它系统的关系能够用下面的示意图直观说明：从上图能够看出综合布线系统的基础性作用。在的智能楼宇中，因为各个系统所采用的线缆制式不禁相同，从各个系统来看，它们在线缆的标准统一性上当前能做到采用统一的一种线缆类型即双绞线，但在实际的使用中，部分系统采用双绞线作为控制和信息传输线缆，导致了系统构建的成本过高，因此，现阶段综合布线中的线缆还是采用多种类型的线缆共同组成一栋大楼的弱电系统线缆。监控系统中的各种线缆数量较大，因此在综合布线中需要注意其在布线系统中所占的份量，特别是其在线槽、线管设计的时候，需要充分考虑其敷设时候所占用的空间。本综合布线系统方案仅仅设计了数据、语音和有限电视系统，没有对其它系统的布线进行设计。本小节所作的阐述仅供参考。我们建议多个弱电系统线缆的走向可与数据线缆和语音线缆并行敷设，采用同一个金属线槽。3.5 弱电管槽设计(该部分由装修实施)注：本部分“弱电管槽设计”适用于其它弱电子系统。按照国际EIA/TIA569等有关技术规范的要求，布线系统的电缆需要与其它强电系统应有一定的隔离和保护。大楼中有许多各种强电系统和设备，为了防止对布线系统的损坏和保证各种连网设备的安全运行，对于大楼整个布线系统，主干线缆全部采用金属槽架完成铜缆和光纤的主干保护，水平线缆采用金属线槽和阻燃PVC管相结合。我方根据XXXXXX提供的平面图纸，结合我公司长期大型工程的经验，对XXXXXX的大楼进行了线槽钢管的预埋设计。本方案管槽设计包括数据、语音和有线电视系统的管槽。XXXXXX的办公大楼弱电系统能够包括多个子系统，如果每个子系统都敷设自己的线槽（线管应该单独敷设），会形成很多线槽，即不利于安装，也不美观，而且维护很麻烦。按照线槽设计的通用做法：多个弱电系统公用一个线槽。如监控系统、门禁系统、闭路有线电视系统、视频会议系统等弱电系统。3.5.1 干线管槽干线管槽主要敷设在弱电井内和进入机房部分。垂直干线管槽采用语音数据分离的敷设方案，以便于管理、维护。因此，由大楼通讯弱电井至大楼三层出口处，分别并行敷设PVC线槽，各个线槽敷网络线和语音线缆。竖井内的线槽采用壁装，走廊的线槽采用吊装。壁装或者吊装的支撑架应为1.52米安装一个。3.5.2 水平线槽水平线槽敷设各楼层均采用同一型号的金属线槽实现线缆物理保护，为便于走线、敞开办公区的合理布线、兼顾大楼的整体美观，各层水平布线线槽吊装于房间的天花板以上10cm处。水平线槽也采用200100mm、水平线槽采用吊装，每隔1.52米敷设一个吊架。3.5.3 工作区阻燃PVC管及信息插座根据工作区办公位置确定信息点固定的位置，工作区分支采用20和25阻燃PVC管，由水平线槽分支经墙体内暗埋引至各信息插座，每根20管内敷设不超过3根六类双绞线；每根25敷设不超过四根六类线。如下图所示：图 1 工作区布线及信息插座信息插座安装全为墙内暗埋。墙内暗埋信息插座安装在办公桌附近，并距地面应为30cm，距最近的另一面墙面距离不小于80cm。l 地面安装XXXXXX如果需要对大办公区，采用地面安装方案，则需要增加较大的投资将墙面插座更换为金属地弹插座，这部分需要在详细深化设计中体现。本方案不设计地面安装方案。3.5.4 弱电管槽的施工管道和电缆桥架是综合布线系统线缆布放的通道，其产品质量和施工质量直接影响到布线质量。3.5.4.1 电缆桥架l 电缆桥架设计电缆桥架分为水平桥架和垂直桥架，桥架质量要求为冷轧钢板制作，盖上盖后全封闭，内外静电喷塑。水平桥架安装在每层的过道吊顶内，一直延伸到管理间机柜底架内。经过角钢支架牢固吊装在天花板上。一层吊顶内的电缆桥架内装的是二层信息点的线缆，经过楼板钻孔进入二层家具隔断上进行信息插座的安装，依次类推。（此布线方式须与用户协商）垂直桥架安装在弱电竖井内，是垂直主干电缆和光缆的通道。为使垂直桥架能满足未来多年的扩充需要。l 电缆桥架施工金属桥架适用于正常环境的室内场所明敷或布顶内敷设，但对金属桥架有严重腐蚀的场所不应采用。金属桥架水平敷设时，其悬挂点及支撑点的位置应符合下列要求：直线段的间距不大于3m；距桥架终端及进出箱（盒）的0.5m处；桥架转角处；桥架接头处。金属桥架水平敷设应整齐平直。金属桥架沿墙垂直明敷时，其固定点应符合下列要求：直线段间距不大于2m；距桥架终端及进出箱（盒）的0.3m处；桥架转角处；桥架接头处。金属桥架沿墙垂直明敷时，应排列整齐、横平坚直、紧贴墙体。金属桥架不得在穿越楼板或墙体处进行连接。金属桥架引出管安装可采用金属管、塑料管或金属软管。金属桥架与通信用金属箱（盒）体连接时，应采用焊接法或铆固法。金属桥架必须接地，槽体间应采用螺栓固定法连接，在槽体连接处应焊跨接线。金属桥架与其它管线同侧敷设时，其最小净距应符合相关标准的规定。金属桥架穿墙体或楼板进，应有防火堵塞措施。3.5.4.2 布线管道l 管道设计为适应日渐严格的建筑安装质量检验要求，并能为布线系统提供更为坚固可靠的保护屏障，我们为本项目综合布线系统设计的管道为多联PVC管道。根据管内布线根数选择管道直径：一般而言20管可布放最多4根五类UTP或最多3根六类UTP，而且拐弯处必须转装转线盒或管道弯而不能用成品直角弯头。l 管道施工施工时，电缆暗管的曲率半径不得小于该管外径的10倍，用户线管的曲率半径不得小于该管外径的6倍。交接箱、分线箱（盒）组线箱（盒）、过路箱（盒）及电话出线盒的安装位置应符合设计要求，安装应平整端正。暗管直线敷设超过30m时，中间应加装过路箱。住宅楼内过路箱（盒）应安装在建筑物公共部位。暗管必须弯曲时，其管路段长应小于15m，该段内不得有S弯。隐蔽地段配管工作完毕以后，应做好完整的隐蔽工程记录。暗配线管不宜穿越建筑物的沉降缝，如必须穿越时应有补偿装置，在跨越处的两侧应将管子固定。室内暗配管不得穿越非通信设备类的基础。金属管、塑料管和地面暗装金属桥架安装固定后，应及时穿放电缆（电线）引线，引线宜用镀锌铁线或尼龙绳。室内嵌式分线箱内部不允许有其它管线穿越。嵌式盒和出线盒内应清洁。进入嵌式箱（盒）暂不使用的管孔口应用易取的堵塞物堵好。交接间应设置在建筑物首层，使用面积应不小于10；如引入光缆时，使用面积应不小于15。交接间应清洁干燥，没有腐蚀，无积水可能，通风良好。交接间内的电源、照明、接地及平面布置等应符合设计要求。上升管路采用竖井（或上升通道）时，墙上应预埋电缆支架（桥架），严禁与煤气、电力、热力管线合用，并做好防火隔离措施。管道不应有折扁和裂缝，管内无铁屑及毛刺，切断口应锉平并加装护口圈。明配于潮湿场所或埋设于建筑物底层地面内的钢管，均应采用壁厚大于2.5mm以上的厚壁钢管；明配或暗配于干燥场所（含混凝土或水泥沙浆层内）的钢管，可采用壁厚为1.62.5mm的薄壁钢管。埋入士层内的钢管应按设计要求进行防腐蚀处理。使用镀锌钢管时，在镀层剥落处也应刷防腐漆。3.7.5 配线架的安装、制作与表面处理方法l 配线架的安装、制作按照布线设计要求、施工规范及工艺要求进行主、分配线架的制作、安装。对于各个分配线架，采用42u标准机柜安装。在安装过程中，合理安排铜线配线架，光纤配线架的位置，达到好看、好用、有利于与网络设备的连接以及各种网络的组合。在施工工程中一定要做好标识，使得配线架规范以免在测试时增加麻烦，造成工作量的增加，同时使得工期延迟。对于主配线架，采用落地式42U机柜安装。根据线架、过线槽的数量和分布，确定主配线架规格尺寸和具体安装位置。对于主配线架和分配线架的连接，均要求槽架一次到位( 到线架、机柜上方)。对配线架的安放及跳线跳接，可参见下图：l 配线架及配件的表面处理方法每个配线架或打线架应按照整体配置方案加标签。如果背板使用空间足够大，则选择标签配置贴在任何背板相邻位置上，使打线架或打线架标签配置的分布不受交叉连接导线连接插头的遮挡。单个端口标签则位于产品的上部，便于交叉连接时查看，或只移动一、两个跳线便可查看。横向及纵向排列的端口和打线架标签呈矩形，相邻端口或打线架位置界线清楚。标签配置方案由我方在施工组人员与总工程师在施工中共同解决，并由技术督导组监督执行。标签的配置方案以方便使用为准，为将来XXXXXX的系统维护提供详尽的信息。一般标签配置方法有两种编码与非编码标签。编码标签的配置在标签标识中以编码的方式提供管理信息（如Cable 3A-C17-01/W301A意为水平线缆，起始端为楼层管理间3A，配线架C17，位置1，接至工作区301插座，面板端口A）。非编码标签配置意为每个通信组件给定单一ID（标识），所有相关管理数据都在独立的记录中保存（如同一种线缆能够只标为C001，其它所有数据均记录在路由表中）。编码标签配置相当复杂，标识中含有很长的字符串，但可迅速了解基本的管理信息。非编码标签配置对于现场安装极为简便，易于识读，但必须访问记录中保存的信息。标签的编码能够参见管理子系统部分。对布线所使用的模块及配线架我们将做防尘盖处理，以延长产品的使用寿命，配线架与交换设备连接的跳线我们将用理线架进行管理，以使外表更加美观。3.7.6铜缆干线电缆的制作和端接对于铜线干线，分别按照编码和色标依次在配线架上进行编排和端接。打线端接采用普天专用端接工具。3.7.7 水平线缆的制作和端接按照设计要求，水平线缆采用普天六类双绞线。安装中，水平铜缆按布线规范要求进行制作和端接，配线架端按照配线架的规范进行安装，作好标识，信息口端按照信息口端的的制作要求进行安装。打线顺序严格按照设计编码顺序进行，以便今后的管理和使用。3.7.8 信息口的制作所有信息口制作均严格按照产品安装规格要求进行，对于线缆的开皮、双绞分开程度、打线顺序等等都要求完全合乎要求，符合模块上的色标和顺序，安装面板时一定要把模块卡接牢固，以免今后使用时会松动，采用普天专用模块压合工具进行安装。3.8.1设备间子系统设备间子系统由设备间(配线间)中的跳线电缆（双绞线跳线和光纤跳线）、适配器和相关支撑硬件组成，它把配线架与各种不同设备互连起来，如PBX、网络设备和监控设备等与配线架之间的连接。一般该子系统设计与网络具体应用有关，相对独立于通用的结构布线系统。机柜：全部采用国产标准式机柜。光纤配线架：标准的19英寸机架式结构。3.8.2布线系统标识说明本方案提供信息出口、配线架和线缆三种标识： 信息出口针对信息插座不同用途，可采用普天公司的不同颜色的模块插座标识，具体情况应和使用单位协商，普天公司的CBE型面板本身带有标签，能够在其上标注编号；普天公司还提供各种设备的小图标，也能够贴在面板的相应出口上；最后再配上普天公司提供的彩色跳线，与所标识的终端设备连接，既美观又便于维护管理。彩色跳线标签 配线架话音主干的110 配线架自带标签，安装后再标注号码即可,水平系统中的模块化配线架需另配标签，普天公司提供与模块颜色相对应的标签。配线架上的模块颜色与信息出口相对应，而且配线架上的模块的颜色还可与信息插座上的模块颜色一致，以示区别。110配线架标签模块化配线架标签线缆我们分别对话音主干线缆、数据主干线缆、和所有水平超六类UTP以及各种跳线配备不同型号的标签，安装后标注号码即可；标签本身带有背胶，可随意贴在所需的位置。线缆的标号可与应用单位相关人员协商解决，也可根据我们的实际经验来标定。如：O2aaaDX X X 设备类型码 楼层号 信息点层区内序号 其中区号从到；设备类型码有两种，o表示数据信息点，T表示语音信息点；信息点层内序号为每层内的信息点统一顺序编号。例如：o2XXX表示第二楼第XXX个数据信息点。此编号在下列地方用到： 在布线系统平面图和其它一些文档中，都用上述的编号来标识信息点。 每个信息盒面板的插孔下方贴以写有上述信息点编号的标签。 在配线架的标签条上和上述编号标明相应位置对应的信息点编号，并登记注册。穿线工程中，每根4对芯线缆的两端都按上述规则标号。3.9系统测试和验收网络安装是从布线开始，而线缆是整个网络系统的基础，布线系统是一个很重要的专门传送信息的神经系统，为信号传输提供高速通道。据统计，一半以上的网络故障与线缆有关，电缆本身的质量及安装水平直接影响到网络是否能健康地运行，在新建大楼中布线系统的安装是伴随建筑施工进行的，当水平布线一经完成，特别是大楼内装修之后，想要改变和修复已布水平线缆是非常困难的。即使能够也得付出破坏内装修的昂贵代价。因此一般应遵循随装随测的原则，及时发现和纠正和安装中所出现的问题。因此新安装的布线系统必须按标准进行测试验收，检验电缆是否合格，是否支持高速应用，用户投资能否得到保护。系统安装完成后，应组织对系统所有的端口进行全面的测试工作，包括系统的链路连通测试，通道测试，系统的传输性能指标的测试，并按要求填写测试报告，提交完整的竣工文档资料，并以光盘的形式提供所有的点的测试资料。由于真正决定传输效果的是布线系统的传输性能。 （1）铜缆测试此工程的验收将进行综合布线系统的基本链路（Basic Link）性能测试。在本工程设计中基本链路的测试有以下两个模型：2个连接基本链路其中：1）A、C- 2m 测试电缆或2m跳线2）B- 90m 水平电缆测试内容包括：端接线序(Wire Map)；长度（Length）；衰减（Attenuation）；近端串扰（NEXT）；衰减串扰比（ACR）；回波损耗（Return Loss)；时延(Delay)等；在本投标方案中电缆测试仪表采用的是DATACOM的LANcat 测试仪，能精确的验证五类、六类的布线系统。、有线电视系统（CATV）* 电缆电视（Cable Televisio）CATV是采用同轴电缆（含光缆）作为传输媒介电视信号，经过电视分配器传送给用户。传送方式分为单向和双向传输。 电缆电视的主要参数要求分为二类：第一类是电平参数，目的是给电视机提供一个最佳输入电平的范围。否则，如果电视机的输入电平太高，会在电视机的高频头的放大器产生非线性失真，使图象的质量下降。反之，当电视机的输入电平太低，则会受到电视机高频兴噪声系数的影响，使用户看到的图像信噪比不符合接受要求。将使图象质量下降，因此电视机要有一个适中的电平输入范围，使电视信号图像质量保障收看要求。 第二类是图像质量参数，电视信号的电平指标合适并不一定保证图像质量高，因为电平的含义只是信号的强弱，并不涉及信号质量的好坏，当信号中渗杂了许多干扰信号时，就不会收看到高质量的图像。国标GB6510-86中规定的电缆电视系统的性能指标如下：电缆电视系统性能指标 项目电视广播频率范围/MHz30-1000频范围/db57-83（VHF段）60-83（UHF段）系统输出口频道间载波电频差任意频道间/dB15(UHF段)12(VHF段)8(VHF中任意60Mhz内)15(UHF段)相邻频道间/dB3图象与伴音差/dB3频道内幅度/频率特性/dB任何频道内幅度变化不大于2dB,在任何0.5MHz内幅度变化不大于0.5dB信号质量载噪比/dB43(B=5.76MHz)载波互调比/dB57(宽带系统单频干扰)54（频道内干扰）交扰调判比/dB46信号交流声比/dB46回波值(%)7微分增益(%)10微分相位（度）12色/亮时延差/ns100道频率/kHz图像伴音差kHz75（本地） 20（邻频道）20（邻频道）系统输出口相互隔离/dB223.2系统设计 3.2.1设计标准 30MHZ1GHZ声音和电视信号缆分配系统（GB-6510-86） 有线电视系统工程技术规范 （GB5020094） 工业企业共用天线电视系统设计规范 （GBJ12088） 民用建筑电气设计规范 （JGJ/T1692）有线电视广播系统技术规范 （GY/T10692 大楼内的有线电视，主要是提供娱乐、电视电话会议服务，它收视有线电视系统播放的内部新闻、教育电视节目、内部专题片、电影、卫星电视等。系统内部传输频率按550MHz考虑。技术指标：此大楼的卫星电视和有线电视的设计能达到以下指标：频率范围在45MHz550MHz前端和输入电平大于等于57db用户端电平在70db5db范围；主观评价一般为4级。3.2.2有线电视系统的双向传输 当前国内CATV基本上都是单向传输、即从前端送出电视信号、用户端接收电视信号，而用户端并没有信号传送至前端。即使是付费电视节目也是单向的，由用户交费以后开通加密电视频道。而只有当用户将信息反送至前端控制中心时，才实现了信息的双向交流。考虑XXXXXX今后的发展,有可能会用把“三网合一”技术用在局计算机网络未来的升级扩展中，下面简单介绍如何在有线电视系统中实现双向传输的特点，其功能可分为以下几种：(1) 非用户请求功能：系统自动对用户进行防灾防盗的监视，自动收取水、电、天然气费等。(2) 一点对多点的服务：经过收费的管理系统提供如：生活信息、信息视频点播（VOD）服务。(3) 点对点的服务：如视频问诊、电子购物、会议电视、技术交流、远程教育等。3.2.3双向CATV传输技术 在双向传输系统中，一般把前端传向用户的信号叫下行信号，用户端传向前端的信号叫上行信号。其传输技术一般有三种方式：(1) 空间分割方式：它是由两个单向系统组合而成。(2) 时间分割方式：在一个系统内经过时间的错开，得到双向传输信号。(3) 频率分割方式：在一个系统中将频率划分出上行和下行频段，分别用于传输上、下行的信号。 双向传输的CATV技术，能够将话音、数据、电视信号综合在一起，成为多媒体信息。用户使用手中的通信工具能够进行话音、传真等项通信，使用计算机就能够进行电子邮件、远程教学、家庭办公、信息资料查询、股票交易等数据通信。还能够经过电视机的视频点播服务，观看文艺节目，远程医疗、互动式的电视服务。四 项目管理、技术服务、培训、维护方案项目组织管理为保障项目建设的顺利进行，我公司将在本项目中实施ISO 9001质量管理规范，提供行业信息化解决方案、应用软件开发、计算机系统集成和HP等国际知名品牌，成立项目领导小组和系统开发小组，领导小组负责综合管理信息系统开发的领导工作，审查系统总体方案，制定资金投入计划，确定开发小组人员，检查任务进度和完成情况，开发小组按系统总体方案，具体负责各子系统的开发设计和编程工作。系统完成以后，应对使用和管理人员的进行技术培训。 项目的实施实行领导小组负责制（领导小组由多方共同组建-用户方、项目承包商、用户方的上级主管部门及相关领导等）。领导小组对项目实施提供全面的指导，一方面，它能够协调各方关系，调动各方力量；另一方面，它对项目实施过程中出现的问题及时提供咨询以帮助解决，对所有实施步骤进行严格的审定，从技术上保证系统的先进性、实用性、可靠性和可扩展性，从组织和管理上保证整个项目统一规划，统一管理，统一标准。在该计算机网络信息系统的建设过程中，项目领导小组是最高决策机构，它为所有工作人员提供强有力的支持与保障，同时监督项目参与各方行为。项目领导小组的有效运作，是本项目成功的基础与关键。同时，建议用户方由领导挂帅，作为用户方的项目负责人（同时是项目领导小组成员）。针对本项目专门组建用户方项目组，应该包括下列人员：项目技术负责人、业务需求负责人、业务人员代表。 公司将为此专门成立项目组，采用项目经理责任制，项目经理为：XXXX，平台系统负责人：XXXX，应用软件系统负责人：XXXX。项目组组成如上图所示。其中公司项目成员为本公司高级技术、管理人员。 项目实施人员配置项目实施人员的配备，能够由项目领导小组各方协商共同组建，配备方案如下表所示。公司参与项目建设的预定人员计划详见附录，用户方参与人员由用户方根据具体情况确定。具体项目建设人员名单详见附录人员配置计划
