贵州省xx水电站工程申请立项可行性研究报告.doc

贵州省XXXX市XXXX
水电站工程
可行性研究报告

水利水电设计室
设计证号：

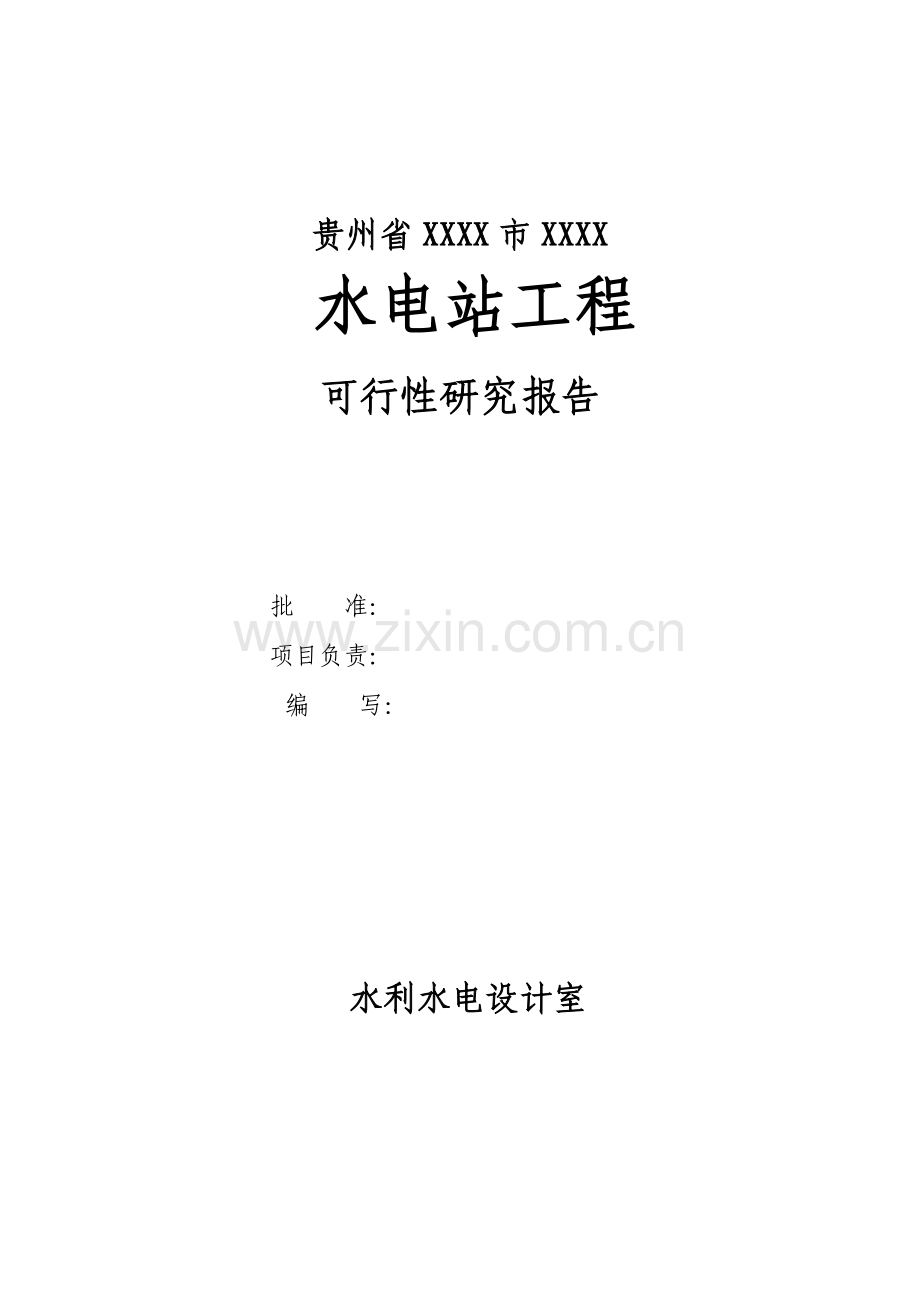

贵州省XXXX市XXXX
水电站工程
可行性研究报告

批 准：
项目负责：
编 写：

水利水电设计室

目 录
1 综合说明…………………………………………………1
1.1 前言……………………………………………1
1.2 自然条件………………………………………1
1.3 工程任务和规模………………………………4
1.4 工程布置及主要建筑物………………………5
1.5 机电及金属结构………………………………6
1.6 工程管理………………………………………6
1.7 工程施工………………………………………7
1.8 水库淹没处理及工程永久占地………………7
1.9 环境影响评价…………………………………8
1.10 工程投资估算及经济评价……………………8
1.11 今后工作建议…………………………………9
1.12 工程特性表………………………………… 10
2 水文…………………………………………………… 14
2.1 流域概况…………………………………… 14
2.2 气象………………………………………… 14
2.3 水文基本资料……………………………… 15
2.4 径流………………………………………… 15
2.5 洪水………………………………………… 17
2.6 泥沙………………………………………… 19

2.7 坝址及厂房水位——流量关系曲线……… 20
3 工程地质…………………………………………… 21
3.1 概述………………………………………… 21
3.2 区域地质…………………………………… 21
3.3 库区工程地质条件………………………… 22
3.4 坝址区工程地质条件……………………… 22
3.5 引水渠道工程地质条件…………………… 23
3.6 厂房工程地质条件………………………… 23
3.7 天然建材…………………………………… 23
4 工程任务和规模…………………………………… 24
4.1 工程建设的必要性………………………… 24
4.2 洪水调节计算……………………………… 24
4.3 径流调节计算……………………………… 26
4.4 正常高水位的选择………………………… 27
4.5 发电死水位的选择………………………… 27
4.6 装机容量确定及机型选择………………… 27
4.7 电站能量指标……………………………… 28
4.8 水库运行方式……………………………… 28
5 工程选址，工程总布置及主要建筑物…………… 29
5.1 工程等别和标准…………………………… 29
5.2 工程选址…………………………………… 29
5.3 工程总体布置……………………………… 30
5.4 设计基本资料……………………………… 31
5.5 挡水及泄水建筑物………………………… 32
5.6 发电引水建筑物…………………………… 34
5.7 压力前池…………………………………… 36
5.8 压力钢管…………………………………… 36
5.9 发电厂房及升压站………………………… 36
6 机电及金属结构…………………………………… 42
6.1 水力机械…………………………………… 42
6.2 电气工程…………………………………… 44
6.3 控制保护、测量…………………………… 46
6.4 避雷与接地………………………………… 46
6.5 避雷针的选择……………………………… 47
6.6 金属结构…………………………………… 47
6.7 采暖通风…………………………………… 48
6.8 消防………………………………………… 48
7 工程管理…………………………………………… 51
7.1 管理机构…………………………………… 51
7.2 主要管理设施……………………………… 51
7.3 工程管理运行……………………………… 53
8 施工组织设计……………………………………… 54
8.1 施工条件…………………………………… 54
8.2 天然建筑材料……………………………… 56
8.3 施工导流……………………………………56
8.4 施工项目及要求……………………………58
8.5 施工交通及施工总体布置…………………59
8.6 施工总进度…………………………………61
9 水库淹没处理及工程永久占地………………………63
9.1 淹没处理范围及实物指标…………………63
9.2 工程永久占地………………………………63
10 环境影响评价……………………………………… 64
10.1 环境状况……………………………………64
10.2 工程对环境的影响…………………………64
10.3 水土保持……………………………………66
10.4 综合评价与结论……………………………68
11 工程投资估算……………………………………… 69
11.1 编制说明……………………………………69
11.2 投资估算表…………………………………71
12 经济评价…………………………………………… 87
12.1 概述…………………………………………87
12.2 国民经济评价………………………………87
12.3 财务评价……………………………………91
12.4 综合评价……………………………………96

1 综合说明
1.1 前言
水电站位于XXXX省XXXXXX市XXXXXX县XXXXX乡 村 箐水左侧，距营盘乡7.3km，距XXXX城约90km。坝址位于刘家小桥上游100m河段峡谷中，厂房位于 村上游约800m处，是一座以水力发电为主的水利工程。
随着XXXX工农业生产的快速发展，人民群众生产水平的不断提高，用电量日益增大，而电源建设速度发展缓慢，跟不上工农业的发展速度，电力电量供需矛盾日益突。XXXX水电站具有自然条件好，施工简便，无淹没损失等优点，为了缓解XXXX电力电量供需矛盾促进XXXX工农业发展，满足当地人民生活水平的提高以及充分利用水资源，开发建设 水电站势在必行。
我公司受业主委托，自2007年9月底开始对工程进行工程地质勘察和可行性研究工作，并于2007年11月编制完成《XXXX市XXXX 水电站可行性研究报告》。现随文上报，敬请上级主管部门审批。
1.2 自然条件
1.2.1 自然概况
箐小河水系XXXX境内的一条小河，属北盘江上游水系，发源于XXXX南部梅境内文阁昌，该山脉为XXXX境内的几座高山之一，流域内主峰高程2561m， 箐水自该山北坡，向北流，在何家寨处汇入两湾河，再注入北盘江。 水电站所在的支流为 箐河上游的一支小支流，与 箐水同发源于XXXX南部杨梅境内的文昌阁大山山脉。此水流自西南向东北，流径 ，在何家寨处注入两湾河。支流出水河道陡峻，水流湍急，属典型的山区性河流。
箐山水河道陡峻，水流湍急，属典型的山区性河流。流域内地貌属高山丘陵区，森林稀少，以杂木为主，水土保持较差，但坝址以上流域由于无村庄，树木采伐少，森林保护较好。
箐山水河道陡峻，水流湍急，属典型的山区性河流。流域内地貌属高山丘陵区，森林稀少，以杂木为主，水土保持较差，但坝址以上流域由于无村庄，树木采伐少，森林保护较好。
水电站流域中心地理位置为东径114°44′，北纬24°43′处，属亚热带季风气候区，由于县内地形复杂，地势高差悬殊，冷暖气流常被高山阻挡，局部地区形成强对流天气气候，造成境内气候复杂多变，局部地区多大到暴雨。夏季受大平洋热带高压环境西伸和孟加拉弯西南暖湿影响，冬季则主要受西伯利亚冷气流影响。流域内多年平均降雨量为1139.8mm，多年平均气温为12.3℃。
水电站的迳流资料，是根据大度口水文站1991—2006年共计16年每年逐月降雨、流量之间的相关关系系列，采用杨梅气象站相对应的降雨资料进行推算出本电站流域相对应的流量数据。并根据贵州省地表水资源中的的附图查出本电站流域多年平均径流深与大度口水文站流域多年平均径流深之比进行修正，从而求得 水电站1991—2007年共计16年的迳流系列资料，经排频计算，得到电站多年平均流量0.165m3/S，多年平均迳流深为591.3mm，多年平均迳流总量为520.34万m3。
根据现有的资料情况，电站主坝坝址设计洪水推求采用贵州省水文局1986年编制的《贵州省暴雨洪水查算手册》（以下简称《手册》）的推理公式进行计算。经计算，主坝坝址50年一遇洪峰流量为60.19 m3/S，20年一遇的峰流量为41.54 m3/S，10年一遇洪峰流量为36.0 m3/S，5年一遇洪峰流量为31.03 m3/S。
1.2.2 地质概况
区内为构造侵蚀~剥蚀垄状高丘陵地形，分水岭标高多在1200~2500m，山体雄厚，山顶多呈浑园状，山体近北东向分布，冲沟发育，地形切割较剧烈。
本流域地处 箐大断层的南西下盘，法耳旋卷构造的南西边，区内无大的构造断面，地层主要分为茅口灰岩的和峨眉山玄武岩。分水岭标高多在1200—2500m，最高峰主峰标高达2561m，山体雄厚，山顶多呈浑园状，山体近北东向分布，冲沟发育，地形切割较剧烈。
据《中国地震动参数区划图》（GB18306—2001）的界定，本区地震动峰值加速度小于0.05g，区域稳定性较好。
库区两岸山体雄厚，库周地下水分水岭高于水库的正常水位，且库盆基岩均为砂砾岩，因此不存在库区渗漏问题。
本电站是由一主支溪流上作坝引水并将渠道未侧两支小溪汇合而成，总流域面积8.8km2，其中主坝址以上流域面积8km2，两小溪流域面积0.8km2。经过现场勘察在高程1775m左右，河道相对狭窄适宜建主坝。由于 水电站是一座径流水电站，且根据坝址处峡谷地形、地质以及对流域不产生较大的影响，和当地建材等条件，大坝坝型初步拟定浆砌块石坝。
由于本电站是通过渠道引水发电，渠道自溢流坝至压力前池再接压力钢管。通过现场踏勘，整过引水渠道均为傍山开挖，为边山渠道，渠道沿线一部为风化残积土和强风化玄武岩、茅口灰岩，多部分为弱一微风化玄武岩和茅口灰岩，由于强风化岩多呈碎石状，裂隙较多，松散，且其透水性较大，因此要对渠道的防渗，防冲处理。
厂房位于村附近，为 水河滩旁，现状为荒地，表部为山麓堆积物，下部为破碎石，基底为茅口灰岩，基岩埋深2~3m，均为微新岩体，建议厂房基础座落于微新岩体上，承载力可以满足要求。
坝址区及厂房块石料宜就近取材，运距在500~850m之间，岩性匀为微新茅口灰岩，储量可满足规范要求；厂房区 村河内有部份砂料，可满足厂房需求；坝址及渠道沿线砂料缺乏，所需砂料购机械在现场碾碎采用，运距0.5~1.8km。
1.3 工程任务和规模
水电站的开发宗旨是以发电为主，电能经升压后，采用10kv输电线路直接输送至何家寨35KV变电站，由此决定了该电站的运行方式是基荷为主。坝址一带地形为典型的山区河谷，河床狭窄，坡陡流急，库容条件差，考虑不淹没耕地和林木并结合库区地形地质条件，抬高正常蓄水位后提高发电效益甚微，就整个投资而言不太经济，拟定正常高水位为1776.6m，经洪水调节核核洪水位（p=2%）为1778.96m，选定电站装机容量为800kw，多年平均发电量364.56万kw·h，保证出力246kw。
1.4 工程布置及主要建筑物
根据选定的坝址、坝型、厂址确定工程总布置如下：溢流坝采用浆砌块石重力坝，上游为300mm厚C20砼结构，堰面为实用型剖面堰，坝高3.5m，坝顶长15m，坝址处河床约高程1773.40m，堰顶高程1776.6m，采用自由溢流方式泄洪。
在溢流坝左端设置一放空兼冲砂口，闸底高程1774.9m，尺寸为1.0m×1.7m（宽×高）；在溢流坝左岸设置一胸墙式进水闸，设有检修闸门槽、工作闸门，闸底高程1775.9m，尺寸为1.0m×0.7m（宽×高），采用C20钢筋砼结构。
发电引水渠道沿边山开挖走向，全长850m，断面为矩形，尺寸为1.0m×0.95m（宽×高），底坡降为0.001，采用120mm厚C20砼现浇。
压力前池接发电引水渠道，断面为矩形，尺寸为4m×10.5m（宽×长），底高程1773.00m，边墙采用浆砌块石重力式挡土墙。溢流堰长度为3.5m，底高程1775.75m，采用200mm厚C15砼现浇，沿边山自由泄入河谷中；排砂渠布置于前室底部，其断面为矩形，尺寸为0.5m×0.8m，底高程1773.00m采用200mm厚C15砼现浇，沿边山自由泄入河谷中。
压力钢管接压力前池，主管内径500mm，壁厚14mm，全长888.0m。在桩号0+888.00后接两根长15m的发电岔管，分岔角90°，内径300mm，壁厚12mm，后与闸阀连接。
发电厂房紧靠发电岔管出口布置，且位于 村附近河边，主厂房安装两台水轮发电机组，其平面尺寸13.0m×7.6m，发电机房地面高程1340.45m；不单独设置副厂房。
升压站布置在主厂房左后侧，其地面高程为1341.2m，升压站内布置有主变压器及10kv配电装置。
1.5 机电及金属结构
水电站是一座径流式水电站，该电站接入电力系统后对电网运行基本无影响，电能拟建一回10kv输电线路至何家寨35KV变电站10kv侧出线间隔，再进入电网统一分配，电站采用一台主变压器电气主接线方案。10kv电压侧为单母线接线，二回主变进线，发电机电压侧采单母线接线。
线技术经济比选，电站装机两台，分别为400kw和400kw，水轮发电机型分别为CKA237—W—8/1×5.7配SFW400—6/990型发电机。 水电站金属结构包括发电引水渠道进水闸门、渠道排砂闸门及压力前池冲沙闸门，均为平板铸铁闸门型式，其孔口尺寸分别为1.0m×0.70m（宽×高）、1.0m×1.7m（宽×高）、0.5m×0.8m（宽×高）。
1.6 工程管理
按照《水利水电管理单位编制定员试行标准》，该电站由XXXX营盘乡 水电站负责建设及管理，设一水力发电厂，其下设生产技术股、办公室，电站编制定员12人。
主要管理设施有：永久性房屋建筑300m2、汽车一部、程控电话机1部（带传真机）
1.7 工程施工
水电站坝址位于营盘乡 村上游2.6km的河谷中，厂址位于 村上游约800m处，现有公路直达 村，但 村至引水渠道、管道及压力前池目前尚无公路，需新修2.6km便道。
施工用电到 村接线或柴油发电机，施工用水亦可就地解决。
根据施工组织设计规范，结合本工程特点，导流标准采用2年一遇，导流时段为11月至次年4月，相应导流流量为3.92m2/s。因大坝仅有15m，施工导流方式采用全段围堰方式。
工程计划施工期14个月，其中准备期2个月，主体工程控制性进度12个月。
主要工程量为：
土方开挖：4184.6m3
石方开挖：6336m3
土方回填：1356m3
砼 浇 注：4986.5m3
1.8 水库淹没处理及工程永外占地
根据水库淹没处理规范， 水电站淹没处理洪水标准为：林地：正常高水位；耕地：5年一遇。本工程无林地、耕地淹没。
根据枢纽工程布置和施工总体布置，厂区、永久性房层建筑、弃碴场、石料场需占用山地共计3.1亩。
1.9 环境影响评价
水电站环境的影响主要是施工期三废排放以及基础开挖、料场开挖对植被的损坏。
水电站工程规模小，对环境影响不大，采取的环境保护措施为：
1、水库蓄水前，对库区进行清理，防止水源污染
2、对淹没高程以上的林木加强保护，严禁乱砍乱伐
3、加强施工区活污水管理，控制有害物质排放量，以免对下游产生影响。
4、对工地进行清理平整，加强美化绿化工作。
经计算，本工程环境保护投资6.5万元。
1.10 工程投资估算及经济评价
本工程投资估算根据设计提供的工程量及施工方法，以贵州省水利水电工程可行性研究投资估算编制方法为基本依据，参照上级主管部门的有关规定，并结合本工程的实际情况进行编制。其费用构成及计算标准以贵州省水利水电工程投资概（估）算 费用构成及计算标准及其有关补充规定为依据，按Ⅲ类工程计取。
水电站工程概算静态总投资406.702万元，其中建筑工程113.537万元，机电设备及安装130.54万元，金属结构及设备安装工程79.255万元，临时工程16.26万元，基本预备费18.87万元，其他费用39.86万元。
工程按一年施工，共406.702万元，资金来源为自然人集资参股形式。
水电站的经济评价，主要以SL16—95《小水电建设项目经济评价规程》（以下简称规程）为依据并参照SL72—94《水利建筑项目经济评价规范》（以下简称规范）中有的关规定进行经济评价。本工程施工期为1年，生产期按《规程》规定采用20年，则经济评价计算期为21年。
从国民经济评价指标 水电站经济内部收益率为13.2%，大于社会折现率12%，经济净现值174万元大于零，经济净现率17.4%，效益较好，项目经济可行。
从财务评价指标来看，本电站电价为0.25元/kw·h，其财务内部内益率为18.5%，大于基准收益率10%，财务净现值28.88万元，投资回收期5.7年，财务评价指标良好。
1.11 今后工作建议
鉴于可研设计阶段任务繁重，时间紧迫，部分设计缺乏科学试验资料，因此今后应做如下工作：
（1）坝址下游无实测洪水资料，建议建设单位在坝址测流量和水位，为下阶段枢纽建筑物设计提供准确的数据。
（2）对建筑物的细部结构进行优化设计，采用新材料、新技术。

1.12 工程特性表
工 程 特 性 表
序号及名称
单 位
数 量
备 注
一、水文

1、流域面积

电站以上流域
Km2
8.8
包括主坝8km3及另外引二支
小溪0.8km2在内
坝址以上
Km2
8

2、利用水文系列年限
年
16

3、多年平均迳流深
Mm
591.3

4、坝址多年平均迳流总量
万元m3
473.04

5、代表性流量

坝址多年平均流量
M3/S
0.15

电站多年平均流量
M3/S
0.165

坝址设计洪峰流量（P=5%）
M3/S
41.54

坝址校核洪峰流量（P=2%）
M3/S
60.19

坝址施工导流流量（P=50%）
M3/S
3.92
11月至次年4月
6、泥沙

多年平均悬移质年输沙量
T
233

多年平均推移质输消量
T
38.3

二、水库

1、水库水位

校核洪水位
M
1778.37
P=2%
设计洪水位
M
1777.98
P=5%
正常蓄水位
M
1776.6

死水位
M
1775.9

2、正常蓄水位相应水库面积
M2
150

三、坝址下汇流量相应下游水位

工 程 特 性 表
序号及名称
单 位
数 量
备 注
1、设计洪水位时下游水位
M3/s
1773.1

2、校核洪水位时下游水位
M3/s
1773.5

四、工程效益指标

装机容量
Kw
800

保证出力（90%）
Kw
246

多年平均发电量
万kw·h
364.56

年利用小时数
H
4557

五、淹没损失及工程永久占地

1、淹没及占用林地（正常蓄水位）
亩
0

2、永久占地
亩
3.1
林地
六、主要建筑物及设备

1、挡水建筑物（引水坝）

型式

溢流坝
地基岩性

微新玄武岩
地震基本烈度/设防烈度

VI度以内不设防
坝顶高程
M
1776.6

最大坝高
M
3.5

坝顶长度
M
15

单宽最大泄流量
M3/（S·m）
2.36
校核洪水位时
消能方式

底流消能
2、引水渠及进水闸

（1）进水闸

底高程
M
1775.9

闸门型式

平板铸铁闸门
引口尺寸
M2
1.0×0.7
进水口
启闭机型式及容量
T

一台手电两用螺杆启闭机
（2）发电引水渠道

地基岩性

多数强风化玄武岩，茅口灰岩，
少部为弱微风玄武岩、茅口灰岩
尺寸（宽×高）
M2
1×0.95
矩形断面
衬砌厚度
M
0.12

渠道长度
Km
850

最大引水流量
M3/s
0.5
按业主要求，兼顾到今后可能扩机需要确定
工 程 特 性 表
序号及名称
单 位
数 量
备 注
底坡降

0.001

4、压力前池

地基特性

弱风化玄武岩、茅口灰岩
型式

矩型
长度
M
10.5

断面尺寸
m×m
4×10.5
按业主要求，兼照今后可能扩机的需要确定
5、压力钢管

型式

露天焊接式
地基特性

弱风化茅口灰岩
主管长度（支管长度）
M
888

主管外径
M
0.5

最大管壁厚
Mm
14

设计引用流量
M3/s
0.27

6、厂房

型式

引水式
地基岩性

微新茅口灰岩
主厂房尺寸（长×宽）
m×m
13×7.5

水轮机安装高程
M
1341.05

4、升压站

安装高程
M
1341.2

5、主要机电设备

水轮机型号

CKA237-W-8/1×5.7
台数
台
2

最大工作水头
M
427.06

最小工作水头
M
417.15

额定流量
M3/s
0.27

发电机型号

SFW400-6/990
台数
台
2

额定容量
Kw
400

额定电压
Kv
0.4

6、输电线路

电压
kv
10

工 程 特 性 表
序号及名称
单 位
数 量
备 注
回路数
回
1

输电目的地

何家寨35KV变电站

输电距离
Km
3.5

七、施工

1、主体工程数量

土方开挖
M3
4184.6

石方明挖
M3
633.6

土方回填
M3
1356

混凝土浇注
M3
1986

2、施工导流

导流方式

全段围堰
3、施工期限
月
12
含准备期
八、经济指标

1、静态总投资
万元
406.702

建筑工程
万元
113.537

机电设备及安装工程
万元
130.54

金属结构设备及安装工程
万元
79.255

临时工程
万元
16.26

基本预备费
万元
18.87

其它费用
万元
39.86

3、主要经济指标

单位千瓦投资
元/kw
5084

单位电能投资
元/(kw·h)
1.116

经济内部收益率
%
13.2

财务内部收益率
%
18.5

上网电价
元/(kw·h)
0.25

静态投资回收期
年
5.7

2 水文
2.1 流域概况
箐水是北盘江上游两湾河流域上的一条小支流，发源于南部杨梅境内的文阁昌山脉，流域内主峰海拔高程2561m。 箐水自山北坡向北流，流经 ，在何家寨进入两湾河再汇入北盘江。
水电站所在的支流水为 箐水上流的一条小支流，与 箐水同发源于水域县南部杨梅境内的文阁昌山脉 。此水流向自南向北，流经兰共，在何家寨处注入两湾河。支流水河道陡峻，水流湍急，属典型的山区性河流。
水电站属于引水式无调节水电站，坝址位于高程1773.4m左右，其流域中心地埋位置为东径114°44′，北纬24°43′处。距刘家小桥100m，厂房位于坝址下游1.9km，在 村上游约800m处。电站总流域面积8.8km2，其中主坝址以上控制流域面积8km2，另在渠道末侧引入二小溪流流域面积0.8km2，主河道长3.65km，河道平均坡降为25.36%；发电引水渠道坡降为0.001，全长850km，厂房以上控制流域面积12km2，主河道长约5.12km，河道平均坡降为27.42%。流域内地貌地形复杂，高差悬殊，地势陡峭，森林复盖率低，以松杉、灌木林为主，地形零破碎，岩石裸露，植被较好，石漠化和流失严重，自然条件较差。
2.2 气象
水电站流域内属亚热带季风气候区，由于处高原地带，冷暖气流被高山阻挡，流域从高寒山区到低热河谷，气候差异较大，降水量偏低。以附近的杨梅气象站资料统计分析，区域内多年平均气温12.3℃，最高气温31.60℃，最低气温—6.6℃。最大风速40m/s，平均风速2.1m/s，全年日照时数1555.6小时。
本流域内雨量较少，多年平均降雨量1139.8mm，最大年降雨量1439mm（2000年），最小年降雨量879.5mm（1992年），降雨年际变化较大，降雨年内分配不均匀，主要集中在5~10月，均占全年降雨量的85.37%，而暴雨主要集中在6—7两个月。
2.3 水文基本资料
2.3.1 水文测站情况及参征站选择
箐水属山区小溪流，其水经 村汇入两湾河再注入北盘江， 水电站流域内没有水文测站，所在附近也没有水文站，业主现只有较远的北盘江流域上大度口水文测站的水文资料，但同时还有较近的杨梅气象站的降雨资料及气候资料。
考虑到 箐水属小流域，而大度口水文站以上流域有一大部分属水域县境内，流域自然地理条件相近，由于该站装机较小，其流城附近又没有水文站，为了尽量提高水电站水能计算精度，利用水文站长系列流量、降雨及杨梅气象站的降雨和本电站流域的相关关系来推算出本电站迳流长系列数据，在计算本电站水能计算时，只有采用大度口水文站及杨梅气象站作为本站流域的参考站。
2.4 迳流
2.4.1 坝址迳流系列成果
水电站和大度口水文站虽然相距较远，流域面积相差很大，但都属XXXX境内，气象、水文、地理环境等都很相似，同时又有相近的杨梅气象站降雨资料，因此，可以利用大度口水文站的降雨与迳流的相关关系，并用杨梅气象站的降雨资料推求出 水电站的迳流系列成果。
水电站的迳流资料是利用大度口水文站1991年—2006年共计16年每年逐月月均降雨，流量之间的相关关系，采用附近杨梅气象站相对应的降雨（换算径流深）资料推算出来本电站流域1991年—2006年相对应的流量系列资料，并根据贵州省地表水资源中的附图查出本电站流域多年平均径流深与大度口水文站流域多年平均径流深之比进行修正。以排频计算，得到电站多年平均流量0.165m3/s，多年平均年迳流深为591.3mm，多年平均迳流总量为473.04万m3。由于P—Ⅲ型适域，得同：变差系数Cv=0.3，Cs=2.5，各设计频率的计算成果见表2.4.1。
表2.4.1 水电站历年平均流量频率计算成果表

频率（%）
1
5
10
25
50
75
90
流量（m3/s）
0.3.02
0.255
0.223
0.185
0.161
0.130
0.106
2.4.3 设计保证率
根据规范要求， 水电站设计保证率采用P=90%。
2.4.3 设计典型年的选定
根据表2.4.1设计频率流量成果，选取P=10%为丰水年，P=50%为平水年，P=90%为枯水年，依据丰、平、枯三个典型年的设计流量，从坝址1991年至2006年共16年的迳流系列中选取接近设计流量的年份为设计代表年，丰水年选2000年、平水年选1993年、枯水年选2002年，根据典型年的年月径流过程，并按同倍比缩放求得设计典型年流量修正系数：丰水年K丰=1.001，平水年K平=0.9903，枯水年K枯=0.9712。从而得三个代表年的年月径流过程，结果见表2.4.2。
表2.4.4 水电站三个代表年的年月径流过程 单位：m3/s
月份
1
2
3
4
5
6
7
8
9
10
11
12
全年
丰水年
(p=10%)
0.078
0.218
0.186
0.154
0.164
0.667
0.129
0.369
0.248
0.195
0.208
0.138
0.222
中水年
(p=50%)
0.165
0.121
0.338
0.241
0.23
0.289
0.049
0.103
0.248
0.123
0.091
0.082
0.163
枯水年
(p=90%)
0.049
0.049
0.134
0.214
0.096
0.304
0.30
0.108
0.098
0.125
0.073
0.039
0.109
2.5 洪水
2.5.1 暴雨成因、洪水特征
本流域每年从4月份进入雨季、4~9月份为汛期，其中6~7月为主汛期。4~6月大气环流活跃，冷暖气流在流域上空交峰频繁，形成峰面雨，其特点为：暴雨历时长，范围大，遇到暴雨集中时，往往酿成大洪水。7~9月主要受台风入侵造成暴雨，形成秋汛。台风雨特点是历时短，强度大，有局部性。
水库洪水主要由暴雨形成，洪水期一般从4月份开始，至7、9月份结束，较大洪峰多出现在6、7两月，这期间洪水极为频繁。年最大洪水以6月份端午节前后出现机率最多。本流域山高坡陡，汇流迅速，洪水暴涨暴落，具有明显出溪性河流特性。
2.5.2 设计洪水标准
根据《防洪标准》（GB50201—94）及《水利水电工程等级划分及防洪标准》（SL252—2000）规定， 水电站为小型电站，工程等别为V等，永久性主要建筑物为5级，永久性次要建筑物为5级。当水库枢纽工程挡水建筑物的挡水高度低于水高度低于15m，上下游水头差小于10m时按平原区考虑，则大坝设计洪水标准P=5%，上下游水头差小于10m时按平原区考虑，则大坝设计洪水标准P=5%，校核洪水标准P=2%；厂房设计洪水标准P=5%，校核洪水标准P=2%。
2.5.3 坝址设计洪水推求
水电站坝址及厂房流域特征：溢流坝控制流域面积8km3，主河道长度3.65km，河道平均坡降为25.36%；厂房以上控制流域面积12km2，主河道长5.12km，河道平均坡降为27.42%。（均由万分之一航测图上测得）。
根据现在的资料情况，坝址和厂房设计洪水推求采用贵州省水文局1986年编制的《贵州省暴雨洪水查算手册》（以下简称《手册》）的推理公式法进行计算。
（1）设计暴雨的查算
根据工程地理位置查《手册》附图，得水库坝址各历时点暴雨参数如下：
H24=73.0mm，Cv24=0.45，Cs/Cv=3.5
H6=52.0mm， Cv6=0.45，Cs/Cv=3.5
H1=30.0mm， Cv1=0.45，Cs/Cv=3.5
（2）推理公式法推救设计洪水
按《手册》的推理公式进行计算，分别求得得坝址和厂房的设计洪峰流量，结果见表2.5.1
表2.5.1 水电站坝址设计洪水成果表
项目 P（%）
2
5
10
20
洪峰流量
（m3/s）
坝址
60.19
41.54
36.0
31.03
厂房
90.29
62.31
54
46.55
2.5.4 施工洪水计算
为了配合施工组织，施工洪水作如下分析计算：根据大度口站历年月最大洪峰流量资料，对本工程11月至次年4月枯水期洪水进行计算，计算成果见表2.5.2
表2.5.2 水电站坝址11月至次年4月施工洪水成果表
频率（%）
5
10
20
50
洪峰流量（m3/s）
7.56
5.83
5.55
3.96
2.6 泥沙
水电站坝址无泥沙资料，因北盘江流域与本工程所在流域地质地貌，植被基本相似，采用北盘江上大度口水文站1991~2006年实测的悬移质资料，对本水库的泥水淤积状况进行分析。经统计大度口站多年平均侵蚀模数为141.9T/km2。取推移质输沙量按悬移质的30%计算，取悬移质容量为1.1T/km3，推移质容重取1.5T/km3，则每年悬移质输沙量为233T，推移质为70T，经计算求得坝址多年平均输沙量为38.3T。
2.7 坝址及厂房水位~流量关系曲线
坝址处和厂房处无实测洪水资料，只能根据断面资料，采用水力方法计算坝址及厂房水位~流量关系曲线，计算成果见表2.7.1、2.7.2。

表2.7.1 水电站坝址处水位~流量关系曲线表
高程（m）
1776.6
1776.8
1777.0
1777.3
1777.6
流量（m3/s）
0.0
11.01
18.6
21.5
26.2
高程（m）
1777.9
1778.10
1778.3
1778.5
1779
流量（m3/s）
31.2
36.5
41.70
51.2
62.5

表2.7.1 水电站厂房下游水位~流量关系曲线表
高程（m）
1337.0
1337.40
1337.75
1338.1
1338.50
流量（m3/s）
0.0
6.9
17.7
25.2
35.1
高程（m）
1338.80
1339.10
1339.50
1339.8
1340.4
流量（m3/s）
44.75
45.80
56.71
69.6
85

3 工程地质

3.1 概述
水电站工程位于XXXX市XXXX营盘乡 村附近，距 村约800m，水系属北盘江上游两湾河上的一条小支流水。坝址以上控制流域面积为8.0km2，发电引水渠道末侧可引入的有2条水沟，控制流域面积0.8km2，其流量注入发电引水渠道。装机容量800kw，为小（二）型电站工程。
水电站主要由溢流坝、发电引水渠道、压力钢管、压力前池和发电厂房等组成。溢流坝拟采用浆砌块石，外部为300mm厚C20砼结构，坝高3.5m，通过总长075km的发电引水渠道引入压力前池，后接900m的压力钢管和两根长15.0m的岔管引水进行发电。
3.2 区域地质
3.2.1 地形地貌
箐水自山北坡向北在峡谷中穿行，形成许多急流险滩，河谷形态多为“V”字形，河床宽一般为12~20m，两岩阶地、漫滩不发育，仅在山间贫地或河床转弯处发育有半月形的河漫滩， 水在何家寨汇入两湾河，再注北盘江。
3.2.2 地层岩性
本流域地处 箐大断层的南西下盘，法耳旋卷构造的南西区内无大的构造断面。出露的地层，从老至新，现分述如下：
二迭系下统：茅口灰岩，主要分布于河道中下游海拔1200m以上；
二迭系上统：
