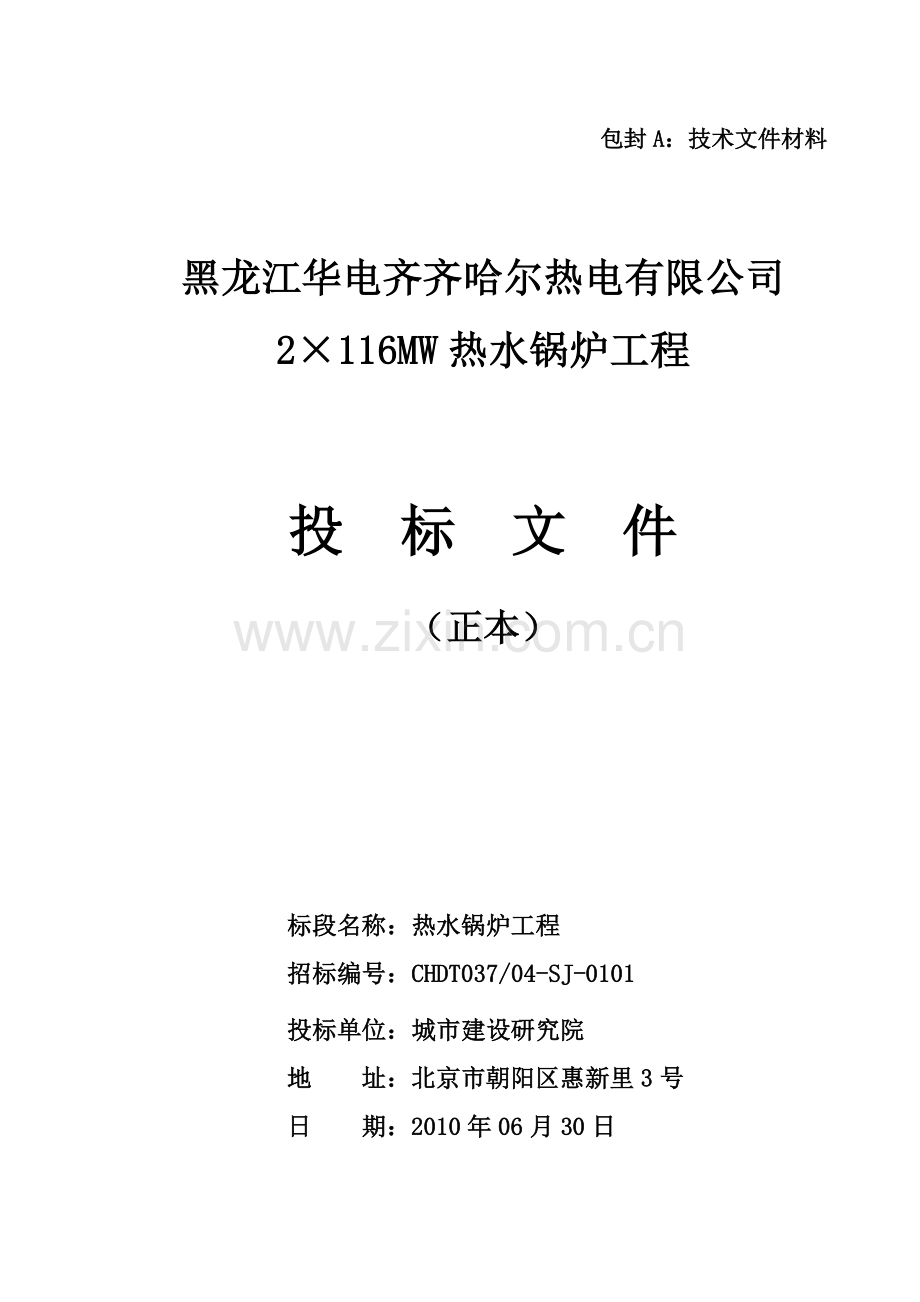

黑龙江华电齐齐哈尔热电有限公司2×116mw热水锅炉工程投标文书.doc

包封A：技术文件材料

黑龙江华电齐齐哈尔热电有限公司
2×116MW热水锅炉工程

投 标 文 件

（正本）

标段名称：热水锅炉工程
招标编号：CHDT037/04-SJ-0101
投标单位：城市建设研究院
地 址：北京市朝阳区惠新里3号
日 期：2010年06月30日

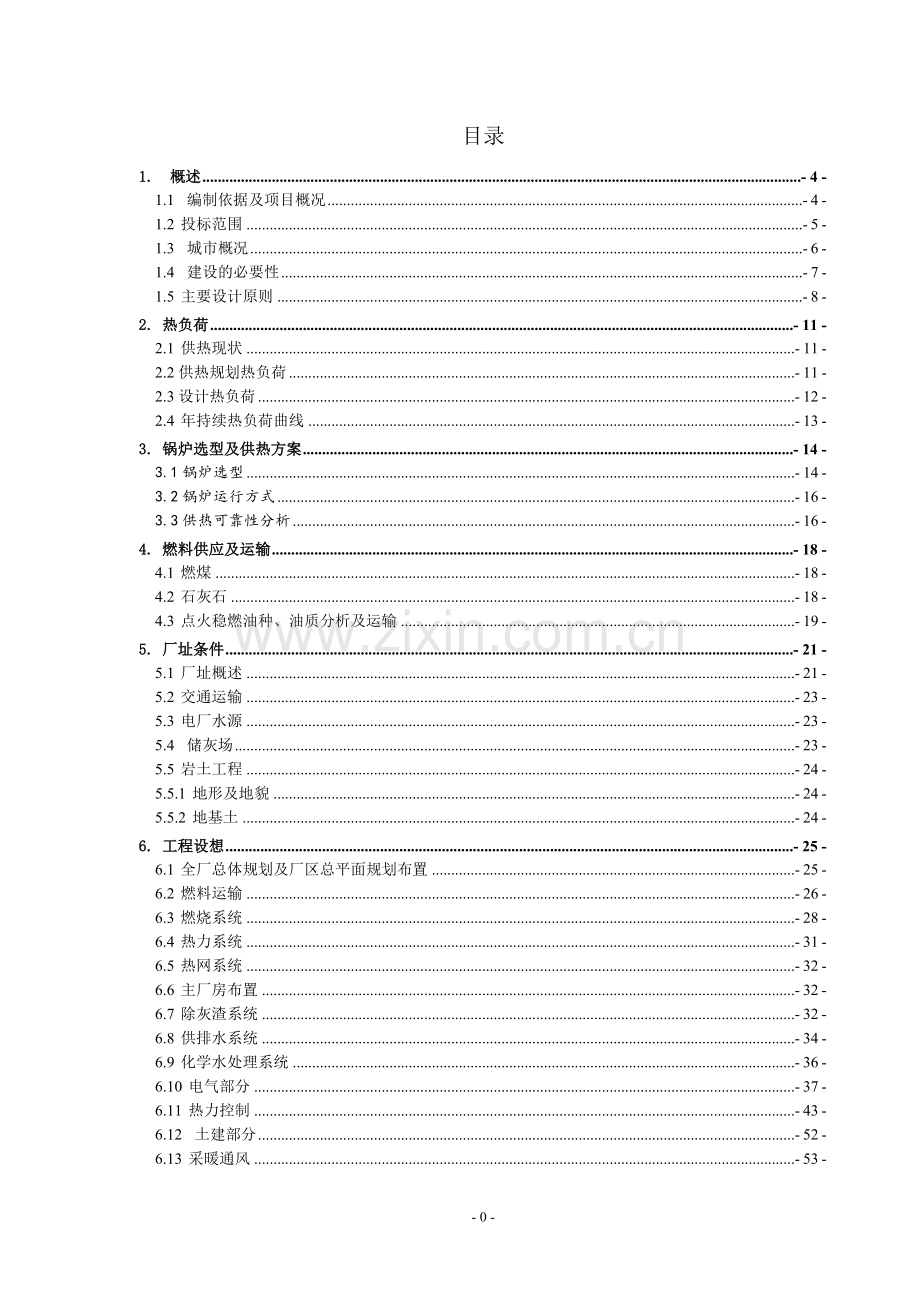

目录
1. 概述 - 4 -
1.1 编制依据及项目概况 - 4 -
1.2 投标范围 - 5 -
1.3 城市概况 - 6 -
1.4 建设的必要性 - 7 -
1.5 主要设计原则 - 8 -
2. 热负荷 - 11 -
2.1 供热现状 - 11 -
2.2供热规划热负荷 - 11 -
2.3设计热负荷 - 12 -
2.4 年持续热负荷曲线 - 13 -
3. 锅炉选型及供热方案 - 14 -
3.1锅炉选型 - 14 -
3.2锅炉运行方式 - 16 -
3.3供热可靠性分析 - 16 -
4. 燃料供应及运输 - 18 -
4.1 燃煤 - 18 -
4.2 石灰石 - 18 -
4.3 点火稳燃油种、油质分析及运输 - 19 -
5. 厂址条件 - 21 -
5.1 厂址概述 - 21 -
5.2 交通运输 - 23 -
5.3 电厂水源 - 23 -
5.4 储灰场 - 23 -
5.5 岩土工程 - 24 -
5.5.1 地形及地貌 - 24 -
5.5.2 地基土 - 24 -
6. 工程设想 - 25 -
6.1 全厂总体规划及厂区总平面规划布置 - 25 -
6.2 燃料运输 - 26 -
6.3 燃烧系统 - 28 -
6.4 热力系统 - 31 -
6.5 热网系统 - 32 -
6.6 主厂房布置 - 32 -
6.7 除灰渣系统 - 32 -
6.8 供排水系统 - 34 -
6.9 化学水处理系统 - 36 -
6.10 电气部分 - 37 -
6.11 热力控制 - 43 -
6.12 土建部分 - 52 -
6.13 采暖通风 - 53 -
7. 环境保护 - 57 -
7.1 设计依据 - 57 -
7.2 工程概述 - 58 -
7.3 环境现状概述 - 58 -
7.4 本项目主要污染物及其防治措施 - 59 -
7.5 厂区绿化 - 64 -
7.6 环保设施投资估算 - 64 -
8. 劳动安全与工业卫生 - 66 -
8.1 概述 - 66 -
8.2 劳动安全及工业卫生规程标准 - 66 -
8.3 劳动安全和工业卫生措施 - 67 -
9. 消防 - 70 -
9.1 概述 - 70 -
9.2 设计依据 - 70 -
9.3 消防水系统 - 71 -
10.节约和合理利用能源 - 75 -
10.1 节电 - 75 -
10.2 节水 - 75 -
10.3 节煤 - 75 -
10.4 节地 - 75 -
12. 劳动组织及定员 - 76 -
12.1劳动组织 - 76 -
12.2 热电厂本期定员测算 - 76 -
12.3 组织机构 - 77 -
13.工程项目实施的条件和轮廓进度 - 78 -
13.1 热电厂工程实施的条件 - 78 -
13.2 大件运输 - 79 -
13.3 热电厂工程建设的轮廓进度 - 79 -
14. 投资估算及财务评价 - 80 -
14.1 投资估算 - 80 -
14.2 财务评价 - 83 -
15. 招标事宜 - 103 -
15.1 招标原则 - 103 -
15.2 组织形式 - 103 -
16. 结论及建议 - 104 -
16.1 结 论 - 104 -
16.2 主要技术经济指标 - 104 -

报 告 附 图
1) 厂区总平面布置图（方案2） -1-01
2) 原则性燃烧系统图 -1-02
3) 电气主接线图 -1-03
4) 除灰系统图 -1-04
5) 除渣系统图 -1-05
6) 石灰石粉输送系统图 -1-06
7) 主厂房平面布置图 -1-07
8) 主厂房其他各层平面布置图 -1-08
9) 主厂房断面图 -1-09

- 2 -

黑龙江华电齐齐哈尔热电有限公司2×116MW热水锅炉工程 设计投标文件

1. 概述
1.1 编制依据及项目概况
1.1.1 编制依据
1、齐齐哈尔市城市总体规划；
2、《齐齐哈尔市区集中供热规划（2004—2020年）》（2005年8月版）
3、《齐齐哈尔市热电联产规划（2006—2020年）》（2007年2月版）
4、《锅炉房设计规范》（GB50041－2008）；
5、《城市热力网设计规范》（CJJ34－2002）；
6、《城镇直埋供热管道工程技术规程》（GBJ/T81－98）；
7、《热电联产项目可行性研究技术规定》；
8、国家其它有关法令、法规。
1.1.2 建设规模
本项目拟新建一座2×116MW热水调峰锅炉房，项目投资方为黑龙江华电齐齐哈尔热电有限公司。
根据《齐齐哈尔市中心城区供热规划》，黑龙江华电齐齐哈尔热电有限公司为齐齐哈尔市北部区集中供热主热源，该区域包括建华区（A区）和铁峰区（C区）北部。齐热公司现有2台300MW热电联产机组，已实现向A区供热720×104m2，2010年C区北部将全部并入齐热公司供热系统，该区域现有可集中供热建筑面积312.7×104m2，并且齐热公司与位于C区北部区域内的车辆厂签定了供热协议，华电齐热公司保证2010年向车辆厂供热220万平方米。
为配合当地建设发展，充分发挥齐热公司的供热能力，保证供热系统在事故状态下仍能够提供基本采暖用热，考虑建设一座2×116MW的调峰热水锅炉房，以解决电厂二期扩建之前的热负荷发展问题。

1.2 投标范围
1.2.1投标范围
本期工程为新建工程，投标范围包括2×116MW热水锅炉工程初步设计、施工图设计、竣工图编制等阶段的全过程勘察设计及相关服务，并且提供满足施工招标所需的详细工程量清单、设备及主材清单及招标所需的技术资料等全过程设计和服务。
1.2.2设计范围及工作范围
供热厂围墙内主厂房、辅助、附属生产设施工程，升压站；厂区内燃料输送及贮存系统、除灰设施；锅炉点火油系统、工业水系统、锅炉补给水处理系统工程的扩建；扩建区域道路、绿化规划；施工组织；工程投资估算及经济效益分析。

1.3 城市概况
1.3.1 城市地理位置
齐齐哈尔市是黑龙江省第二大城市，还是黑龙江省西部地区的政治、经济、科技、文化教育、商贸和交通的中心，辐射黑龙江西部地区以及吉林的西部及内蒙北部地区，全市辖七个区、一个市、八个县。现在总面积约为43000平方公里。
齐齐哈尔市位于黑龙江省西南部的松嫩平原。东北与本省绥化市、东南与大庆市、南与吉林省白城市、西与内蒙古自治区呼伦贝尔市、北与本省黑河市接壤。距省会哈尔滨市359公里，距绥化市328公里，距大庆139公里、距白城市282公里，距呼伦贝尔市（海拉尔区）524公里，距黑河市483公里。地质构造属于新华夏系第二沉降带和第三隆起带的交接处，嫩江大断裂贯通平原全境。地势北高南低，北部和东部是小兴安岭南麓，中部和南部为嫩江冲积平原。
1.3.2 气象、水源、电力供应、供热现状
齐齐哈尔市主要江河有嫩江、诺敏河、雅鲁河、罕达罕河、乌裕尔河、音河等170余条，有湖泡800余个。齐齐哈尔市入境水总量丰沛。齐齐哈尔市地下水含水层15个。在平原潜水分布区，含水层调蓄能力强，补给量充沛，地下水埋藏浅，便于开发利用。齐齐哈尔市江河天然水质好，地下水可满足饮用水要求。
齐齐哈尔市地域平坦，平均海拔146米，东部和南部地势低洼。齐齐哈尔市属中温带大陆性季风气候。冬长严寒，夏秋凉爽。年降水量415毫米，年均温3.2℃，1月均温－25.7℃，7月均温22.8℃。
齐齐哈尔市位于中国东北松嫩平原，地处东经122至126度、北纬45至48度，东临大庆市和绥化地区，南接吉林省白城地区，西靠内蒙古呼伦贝尔盟，北与黑河、大兴安岭接壤，土地总面积为42289平方公里，海拔高度一般在200至500米之间。
齐齐哈尔市属温带大陆性季风气候，四季特点十分明显：春季干旱多风，夏季炎热多雨，秋季暂短霜早，冬季干冷漫长。齐齐哈尔南部属温暖干旱农业气候区，中部属温和半干旱农业气候区，北部属温凉半湿润农业气候区。
齐齐哈尔市年平均气温在0.7至4.2摄氏度之间，南北相差摄氏3.5度左右。年平均无霜期122至151天。年辐射量为每平方厘米110至120千卡，与长江中下游地区相似，生长期（五至九月）的辐射量为每平方厘米65至67千卡。
年日照时数在2600至2900小时，生长期（五至九月）日照时数为1300至1350小时。
年降水量在400至550毫米之间，生长期降水量一般在350至480毫米之间，占年降水量的85%以上。
齐齐哈尔市有利的气候条件是辐射充裕，雨热同季，不利的气候条件是旱、涝、低温、早霜、风等，它们对农作物的危害程度在年际间、地域上差异较大。
主要气象参数如下：
全年平均气温: 3.2℃
冬季极端最低气温: -39.5℃
采暖期室外平均温度: -9.8℃
采暖期室外计算温度: -25℃
冬季平均室外风速: 2.8m/s
采暖期天数: 186天
最大冻土深度: 2.25m
冬季日照率: 70%
冬季主导风向: 西北
1.4 建设的必要性
1.4.1 经济发展的需要
集中供热是北方城市重要的基础设施，是城市现代化水平的标志之一，其发展建设与城市居民生活水平密切相关。热电联产是北方城市集中供热的主要形式，大力发展热电联产集中供热对节约能源、提高城市环境质量、改善人民生活水平具有积极的现实意义。
目前，齐齐哈尔市除黑龙江华电齐齐哈尔热电有限公司有较大的供热能力外，在当地无较大的热源。但由于供热可靠性的考虑，无法发挥机组的最大设计供热能力，既造成了当地集中供热普及率不高、小锅炉房众多、冬季环境污染严重的问题，同时也造成齐热公司设备利用率不高，影响经济效益。
本项目的实施，改善齐齐哈尔市城区投资环境，对促进地区的经济发展、提高居民生活质量起着积极的作用，同时也提高齐热公司供热系统的整体可靠性，提高齐热公司能源利用效率，扩大经济来源渠道，增加经济收入，改善企业的经济效益，因此本工程的建设是非常必要的。
1.4.2 提高能源利用率，降低产品成本的需要
通过本工程建设，可使齐热公司的2台300MW机组实现设计供热能力，扩大热电联产供热面积，减少冷源损失，降低发电煤耗，从而提高全厂能源利用效率，降低生产成本，从而改善齐热公司的经济效益。
通过扩大供热面积，可取消大批的高能耗、高污染的小型分散供热锅炉，提高当地供热质量的同时，也有助于当地的节能减排工作。
1.4.3 环境保护的需要
集中供热，合理利用能源有利于环境保护。在不增加锅炉对环境污染的同时，可以获得电力，减少了市供电力，与热电分产比较，减少了对环境的污染物量。
通过本工程建设，可将集中供热区域内原有的小锅炉全部拆除，对于改善环境、减少污染起到积极的作用。
本项目的建设符合国家产业政策，坚持以热电联产供热为主，区域锅炉房为辅的原则，积极扩展集中供热以取代分散小锅炉的小锅炉房。在能源结构以燃煤为主的齐齐哈尔市，以效率高，污染控制严格的热电联产取代分散小锅炉，可大大节约能源，减少大气污染，改善采暖季城市环境质量，提高人民生活质量。
1.5 主要设计原则
按照《火力发电厂设计规范》和国家对热电项目的有关规定，结合本项目的具体情况，本工程设计应体现下列原则：
1.5.1 项目性质
本项目为区域型热水锅炉房的建设。
1.5.2 建设规模
建设规模：本期工程规模为新建一座2×116MW热水锅炉房。
1.5.3 厂址
齐齐哈尔市。
1.5.4 燃料及运输
在本工程主厂房西侧为齐热公司现有煤场，燃料经地下输送系统运至锅炉房的上煤系统中，设计煤种采用神华宝日希勒能源有限公司生产的褐煤。
1.5.5供水、供电系统
齐热公司取嫩江水做为电厂工业用水水源，在江岸取水泵房内均装4台补给水泵，采用2×D478×6输水母管管送至齐热公司原厂区；本工程用水接自齐热公司原厂区内的软化水和工业水输水母管。
本工程主要用电设备负荷属二级负荷，电源进线由电厂内原1#2#机6kV B段母线引来,电源进线为二路,二路电源进线互为备用,分列运行。
1.5.6 除灰及贮灰场
本工程年产灰渣量为1.49×104t，由齐热公司将其与现有电厂锅炉所产生的灰渣一并处理，在本厂区内设有灰渣仓。
1.5.7 环境保护
应严格执行现行环境保护政策和法规，为灰渣综合利用创造条件，废水、烟气等的排放，应符合国家现行环保标准。要充分考虑噪声的防治问题，制定合理的控制方式，达到国家有关规定的要求，本次设计采用CFB锅炉炉内脱硫，并拟对灰渣进行综合利用。
1.5.10 优化设计及降低工程造价
按照《火力发电厂设计技术规程》中有关规定及总结近年来150MW同类型机组的设计经验，对各工艺系统进行了优化设计，降低工程造价。在安全经济运行的前提下，简化系统和附属设施，尽量利用电厂的现有资源。
1.5.11节约用电
由于热电厂的负荷变化较大，因此考虑在烟风系统、给水系统、热网循环泵上采用液力耦合器，根据负荷调节电机转速，从而降低各系统耗电量及厂用电量。
1.5.12 节约用水
各专业应严格贯彻节约用水的原则，积极采取措施节约用水，最大可能减少水资源消耗。
1.5.13 控制水平
采用集中控制室DCS控制系统，除尘器、燃料输送、除灰系统等设置独立控制室采用PLC控制系统。化学水处理系统在原有基础进行改造及扩建，采用与原系统相同的控制。

2. 热负荷
2.1 供热现状
齐齐哈尔市C区北部现有建筑面积约为520×104m2，可实施供热建筑面积约为312×104m2。区域内主要用热用户为齐齐哈尔轨道交通有限责任公司和铁路系统。
齐齐哈尔轨道交通有限责任公司（车辆厂）现有供热面积202.7×104m2，规划近期新增30×104m2。其详细负荷统计见表2-1：
表2-1 齐齐哈尔轨道交通有限责任公司热负荷统计表
序号
用热系统名称
现有采暖建筑面积
（×104m2）
近期发展采暖建筑面积
（×104m2）
一
住宅系统

1
光荣系统
69.3
11
2
建设系统
29.1

3
人民系统
59.5

小计
157.9

二
厂区系统

1
西厂区系统
28.8
10
2
东厂区系统
16
9

小计
44.8

合计
202.7
30
以上区域主要热源为车辆厂第一热力站（3×14MW）、车辆厂第二热力老站（4×14MW）和车辆厂第二热力所站（4×14MW）。
铁路部门现有采暖建筑109.3×104m2，分别由四座锅炉房供热，其详细统计见表2-2：
表2-2 铁路系统热负荷统计表
序号
锅炉房名称
供热面积
（×104m2）
备注
1
东湖
41

2
繁荣
43.3

3
进步
13

4
团结
12

合计
109.3

2.2供热规划热负荷
C区北部区域将在2010年并入齐齐哈尔热电有限公司供热系统。根据城市规划，该区域至2020年采暖建筑总面积将达到800×104m2。尤其是近几年内的棚户区改造工程的进行，其中2010～2013年为棚户改造一期工程，2014～2016年为棚户改造二期工程。改造期内区域内热负荷将有较快增长，根据近期对区域内的实地调查和与城市规划、建设部门沟通对该区域内的热负荷发展调查，城市建设与热负荷近期发展见下表2-3：
C区北部采暖建筑近期发展统计表
项目
现状
2010
2011
2012
2013
2014
2015
2016
2017
2018
2019
2020
车
辆
厂
西厂区系统
28.8
10

人民系统
59.5

光荣系统
69.3

11

东厂区系统
16

9

建设
29.1

小计
202.7

铁
路
进步
13

13

团结
12

12

繁荣
43.3

43.3

东湖
41

41

小计
109.3

棚户
区改
造一
期
广场东

8

永兴南路

9

曙光公园北

32

曙光公园

15

南浦路北

36

零公里南北段

8

棚户
区改
造二
期
棚户区改造

25
25
25
25
25
25
25
砖厂棚户区改造

25
25
25
25
25
25
25
发展供热面积
312
10
89
69
79.3
50
50
50
50
50
50
50
供热面积

212.7
301.7
370.7
450
500
550
600
650
700
750
800
收费面积

157.9
237.9
306.9
386.2
436.2
486.2
536.2
586.2
636.2
686.2
736.2
趸售面积

54.8
63.8

2.3设计热负荷
依据规划及上述资料，本工程为齐热公司调峰锅炉，主要用于保证齐热公司二期机组扩建前供热系统的调峰供热和系统可靠性，并满足近期热负荷发展，防止出现供热区域内重复建设分散锅炉。
本工程计划在2010年竣工投产，在本工程建成后配合齐热公司机组供热，可提供400×104m2建筑的调峰供热能力，此时设计热负荷为：
最大热负荷：232MW(835.2GJ/h)
平均热负荷：150MW(540GJ/h)
齐齐哈尔市采暖期为186天，4464小时，采暖期室外计算温度-25℃，采暖期室外平均温度-9.8℃，采暖期室内计算温度18℃。
不同室外气温下的延续时间如下表2-4：
表2-4 低于不同室外气温下的延续时间表n
tw℃
5
2
0
-2
-6
-10
-14
-16
-20
-24
-25
n(h)
4464
4041
3758
3474
2905
2333
1756
1466
880
279
120

2.4 年持续热负荷曲线
根据目前已获得的热负荷资料情况，可绘制本工程冬季采暖水温曲线和热负荷曲线。
按热负荷曲线计算，供热区域内年总供热量为241.04×104GJ。
3. 锅炉选型及供热方案
3.1锅炉选型
1、锅炉容量及台数的确定：
齐热公司作为齐齐哈尔市中心城区北部区主热源，其现有2×300MW机组，根据2008～2009采暖期用热情况测算，现有供热区域内冬季采暖用热热指标为58.2W/m2，由该用热指标推算出齐热公司现有的2×300MW机组的最大供热能力为1150×104m2。目前，齐热公司已将干线管径为DN1200的供热管网已敷设进入A区，2009年在A区已实现供热建筑面积720×104m2，热负荷为417.6MW。齐热公司计划未来二期工程再扩建2×300MW机组以满足北部区热负荷发展的需要
2010年C区北部纳入齐热公司供热系统，该区域2010年并入供热系统的采暖建筑为207.85×104m2，规划至2020年该区域供热面积将达到800×104m2。
同时根据规范要求，在冬季室外采暖计算温度为-20℃以下地区，事故工况下的最低供热量保证率为60～75%。在本工程供热区域内，事故状态按齐热公司的一台300MW机组停止供热考虑。为保证在齐热公司二期工程建设前供热系统可靠运行，确保C区北部热负荷并入供热系统，并保证近期的热负荷发展，本工程计划建设一座调峰热水锅炉。
预计齐热公司二期电厂扩建工程最快于2013年投产，其投产之前A区达到1150×104m2的最大设计供热能力，C区北部新增370×104m2热负荷，则齐热公司的总供热热负荷将达到1520×104m2，需建设一供热能力不小于370×104m2的调峰热源。考虑目前热水锅炉的规格，拟建2台116MW热水锅炉。
2、锅炉燃烧方式的确定：
考虑到环境保护排放标准的要求，结合国内相关政策，只有煤粉炉加炉后脱硫系统和循环流化床锅炉炉内脱硫两种炉型可以选择。
随着火力发电厂的兴建和装机容量的增加以及其他工业用煤的增加，各地区环保问题已日趋严重，对农业生产和人民身体健康已造成直接或间接的危害。在目前技术水平下，要降低烟气中二氧化硫的排放量，方法之一是在锅炉出口装设烟气脱硫装置。但这一措施工程投资大，且受到占地面积的制约。对于近期内财力紧张、受占地面积制约的中小型发电厂而言，采用既符合环保要求又具有较高经济性的新型锅炉是较为现实的方法，循环流化床锅炉目前在我国的大量应用，已充分证明该炉型适合目前的国情，也是《关于发展热电联产的规定》中推荐的炉型。
（1）循环流化床锅炉具有如下特点：
1）在燃烧过程中同时脱硫（省去烟气脱硫装置，节约占地面积），能达到85％的脱硫效率，并降低NOx的生成；
2）煤种适应性广泛，几乎可燃用任何煤种，特别是一些煤粉炉上难以燃用的燃料；
3）燃料制备及给煤系统简单，可燃用10mm以下的煤粒；
4）运行中没有结渣问题，维护保养方便；
5）排出的灰渣便于综合利用，因燃烧温度低，灰未熔融过，故适于作为水泥掺合料或作建筑材料，减轻对环境的二次污染。
6）投资成本较低，比带常规烟气脱硫设备的锅炉低5~20%，因而在建设新的小机组，循环流化床锅炉是满足环保要求的最合适的炉型。
7） 循环流化床锅炉是我国80年代末发展起来的新技术锅炉，初期事故率多，利用率较低，随着科技的发展，流化床锅炉技术逐渐完善，现在300MW机组的循环流化床锅炉已经成功运行。
（2）煤粉锅炉特点如下：
煤粉炉锅炉效率高，检修率低，燃烧稳定，可以更好的保证锅炉的运行小时数，但采用煤粉炉，SO2的排放将超出国家标准，必须考虑加烟气脱硫装置，如采用湿法石灰石－石膏脱硫系统，虽然脱硫效率高，可以满足国家的环保要求，但投资大，占地多。
选用煤粉炉，要增加磨煤系统，同时加上脱硫系统，总投资要比采用循环流化床锅炉投资高。选用煤粉炉的另外一个问题是NOX超出国家标准，目前环保问题日益得到重视，国家也加大了对NOx污染物排放的收费力度，通过对两个炉型的综合性技术经济比较，推荐采用循环流化床锅炉。
3.推荐锅炉主要技术规范
根据本工程煤质化验报告，推荐锅炉采用具有燃烧低热值燃料能力、负荷调节性能好、添加石灰石粉可实行炉内脱硫的、灰渣具备综合利用条件的循环流化床锅炉。锅炉主要技术规范详见表5-3：
116MW循环流化床锅炉主要技术规范表：
项 目
参 数
额定供热量
116MW
额定蒸汽压力
1.6Mpa
额定出水温度
130℃
回水温度
70℃
锅炉热效率
90.32%
脱硫效率
≥85%

3.2锅炉运行方式
本案运行方式为：在采暖期热电厂运行供热，承担基本热负荷，锅炉房进行调峰供热；在热电厂因故障等原因造成一台300MW机组停止供热时，可由该锅炉房和另一台机组共同供热，保证供热区域的基本热负荷，提高供热系统的整体可靠性。
3.3供热可靠性分析
2台300MW机组和2台116MW热水锅炉达到设计供热能力时，供热面积为1550万平方米；当1台300MW机组事故不能供热时，剩余1台300MW机组与2台116MW热水锅炉的总供热能力为975万平方米，其剩余总供热能力可在最大热负荷时使供热系统事故保证率达到70%以上，其近三年供热系统事故状态下的保证率见下表：
近三年的供热保证率一览表

2010
2011
2012
单台机组供热能力 （万平方米）
575
575
575
锅炉台数 （台）
2
2
2
调峰锅炉供热能力 （万平方米）
400
400
400
事故供热能力 （万平方米）
975
975
975
C区北部供热面积 （万平方米）
212.7
301.7
370.7
A区供热面积 （万平方米）
772
822
872
总供热面积 （万平方米）
984.7
1123.7
1242.7
供热保证率
99%
86.8%
78.5%
由以上数据看出，本工程建成后能够提供事故状态下供热区域内基本热负荷，从而提高供热系统的可靠性。同时也可使2台300MW机组达到设计供热能力，提高电厂的经济性。
该方案符合国家规范的要求，可适应当地供热发展的需要，提高了供热系统的可靠性，同时也具有良好的经济效益，适宜在当地建设。

4. 燃料供应及运输
4.1 燃煤
4.1.1 煤源概况
在本工程主厂房西侧为齐热公司现有煤场，设计煤种采用神华宝日希勒能源有限公司生产的褐煤。
4.1.2 煤质
表4-1 燃料成分与特性分析

　 项　　　目
单位
设计煤种

收到基碳 Car
%
45..92
元
收到基氢 Har
%
2.94
素
收到基氧 Oar
%
11.64
分
收到基氮 Nar
%
0.54
析
收到基硫 Sar
%
0.25

应用基低位发热量 Qnet.ar
kJ/kg
16590
工
收到基灰分 Aar
%
8.61
业
收到基全水分 Mar
%
30.1
分
干燥无灰基挥发分 Vdaf
%
44.94
析
空气干燥基水分 Mad

14.45
供应粒度不大于50mm的煤。

4.1.3 燃料运输方式
新建锅炉房距离煤源较近，燃料可经地下输送系统运至锅炉房的上煤系统中。
4.2 石灰石
4.2.1 石灰石粉的成份
锅炉脱硫采用炉内掺烧石灰石粉做为脱硫剂，业主方提供的石灰石粉的成份及粒度如下：
名 称
符 号
单 位
设 计
氧化钙
CaO
%
53.26
氧化镁
MgO
%
0.73
二氧化硅
SiO2
%
2.06
五氧化二磷
P2O5
%
0.005
碳酸钙
CaCO3
%
97.52
粒度：小于0.08mm
4.2.2 石灰石粉的来源及运输
锅炉脱硫剂所需的石灰石可直接采购颗粒符合要求的石灰石粉。
4.3 点火稳燃油种、油质分析及运输
4.3.1 锅炉点火和稳燃
锅炉点火和稳燃可采用轻柴油，为简化油系统和不设加热设备，冬季采用-10号轻柴油，春夏秋三季采用0号轻柴油。
4.3.2 轻柴油分析资料
表4-2 轻柴油分析数据
项 目
符号
单位
0号轻柴油
-10号轻柴油
恩式粘度(20℃)

°E
1.2～1.67
1.2～1.67
运动粘度(20℃)

10-6·m2/s
3.0～8.0
3.0～8.0
闪点(闭口)

℃
≥65
≥65
凝固点

℃
≤0
≤-10
10%剩余残碳

%
≤0.4
≤0.3
实际胶质

mg/100ml
≤70
≤70
酸 度

mg/100ml
≤10
≤10
水溶性酸或碱

mg/100ml
0
0
硫

%
≤0.2
≤0.2
灰 分

%
≤0.025
≤0.025
水 分

mg/l
痕迹
痕迹
机械杂质

mg/l
无
无
低位发热量

kJ/kg
～41870
～41870
注：上述%系重量百分比。
4.3.3 燃用油来源及运输
锅炉燃用轻柴油可向当地石化公司购买，由石油专用油罐汽车运输至厂内。

5. 厂址条件
5.1 厂址概述
根据齐齐哈尔城市规划，该厂拟建址位于齐市东北角处的301国道与碾北公路交汇处，位于齐热公司厂区北端。
5.1.1 厂址地理位置
齐齐哈尔市主要江河有嫩江、诺敏河、雅鲁河、罕达罕河、乌裕尔河、音河等170余条，有湖泡800余个。齐齐哈尔市入境水总量丰沛。齐齐哈尔市地下水含水层15个。在平原潜水分布区，含水层调蓄能力强，补给量充沛，地下水埋藏浅，便于开发利用。齐齐哈尔市江河天然水质好，地下水可满足饮用水要求。
齐齐哈尔市位于黑龙江省西南部的松嫩平原。东北与本省绥化市、东南与大庆市、南与吉林省白城市、西与内蒙古自治区呼伦贝尔市、北与本省黑河市接壤。距省会哈尔滨市359公里，距绥化市328公里，距大庆139公里、距白城市282公里，距呼伦贝尔市（海拉尔区）524公里，距黑河市483公里。
5.1.2 厂址自然条件
5.1.2.1 气象条件
齐齐哈尔市位于中国东北松嫩平原，地处东经122至126度、北纬45至48度，东临大庆市和绥化地区，南接吉林省白城地区，西靠内蒙古呼伦贝尔盟，北与黑河、大兴安岭接壤，土地总面积为42289平方公里，海拔高度一般在200至500米之间。
齐齐哈尔市属温带大陆性季风气候，四季特点十分明显：春季干旱多风，夏季炎热多雨，秋季暂短霜早，冬季干冷漫长。齐齐哈尔南部属温暖干旱农业气候区，中部属温和半干旱农业气候区，北部属温凉半湿润农业气候区。
齐齐哈尔市年平均气温在0.7至4.2摄氏度之间，南北相差摄氏3.5度左右。年平均无霜期122至151天。年辐射量为每平方厘米110至120千卡，与长江中下游地区相似，生长期（五至九月）的辐射量为每平方厘米65至67千卡。
年日照时数在2600至2900小时，生长期（五至九月）日照时数为1300至1350小时。
年降水量在400至550毫米之间，生长期降水量一般在350至480毫米之间，占年降水量的85%以上。
齐齐哈尔市有利的气候条件是辐射充裕，雨热同季，不利的气候条件是旱、涝、低温、早霜、风等，它们对农作物的危害程度在年际间、地域上差异较大。
主要气象参数如下：
全年平均气温: 3.2℃
冬季极端最低气温: -39.5℃
采暖期室外平均温度: -9.8℃
采暖期室外计算温度: -25℃
冬季平均室外风速: 2.8m/s
采暖期天数: 186天
最大冻土深度: 2.25m
冬季日照率: 70%
冬季主导风向: 西北
5.1.2.2 工程地质和水文地质
齐齐哈尔市位于黑龙江省西南部的松嫩平原，地质构造属于新华夏系第二沉降带和第三隆起带的交接处，嫩江大断裂贯通平原全境。地势北高南低，北部和东部是小兴安岭南麓，中部和南部为嫩江冲积平原。
齐齐哈尔市主要江河有嫩江、诺敏河、雅鲁河、罕达罕河、乌裕尔河、音河等170余条，有湖泡800余个。齐齐哈尔市入境水总量丰沛。齐齐哈尔市地下水含水层15个。在平原潜水分布区，含水层调蓄能力强，补给量充沛，地下水埋藏浅，便于开发利用。齐齐哈尔市江河天然水质好，地下水可满足饮用水要求。
齐齐哈尔市地域平坦，平均海拔146米，东部和南部地势低洼。齐齐哈尔市属中温带大陆性季风气候。冬长严寒，夏秋凉爽。年降水量415毫米，年均温3.2℃，1月均温－25.7℃，7月均温22.8℃。
5.1.2.3 地质灾害及地下矿藏
具体见厂址区域的地质灾害评估报告。
目前评估区尚未发现有可开采利用价值的矿产资源分布，适宜建厂。
5.2 交通运输
5.2.1 铁路交通
齐齐哈尔市位于黑龙江省西南部的松嫩平原。东北与本省绥化市、东南与大庆市、南与吉林省白城市、西与内蒙古自治区呼伦贝尔市、北与本省黑河市接壤。距省会哈尔滨市359公里，距绥化市328公里，距大庆139公里、距白城市282公里，距呼伦贝尔市（海拉尔区）524公里，距黑河市483公里。
5.2.2 灰渣运输
本工程采用干法除灰渣，为了防止污染，用密闭罐车运输为主。
5.3 电厂水源
齐齐哈尔市主要江河有嫩江、诺敏河、雅鲁河、罕达罕河、乌裕尔河、音河等170余条，有湖泡800余个。齐齐哈尔市入境水总量丰沛。齐齐哈尔市地下水含水层15个。在平原潜水分布区，含水层调蓄能力强，补给量充沛，地下水埋藏浅，便于开发利用。齐齐哈尔市江河天然水质好，地下水可满足饮用水要求，建设方可委托第三方对水源进行深入论证，保证本工程所需供水压力和流量。
5.4 储灰场
本工程年产灰渣量为1.49×104t，由齐热公司将其与现有电厂锅炉所产生的灰渣一并处理，在本厂区内设有灰渣仓。
5.5 岩土工程
5.5.1 地形及地貌
齐齐哈尔市地域平坦，平均海拔146米，东部和南部地势低洼。齐齐哈尔市属中温带大陆性季风气候。冬长严寒，夏秋凉爽。年降水量415毫米，年均温3.2℃，1月均温－25.7℃，7月均温22.8℃。
5.5.2 地基土
暂无地基土相关资料，请业主方提供
5.5.3 地震烈度
根据区域地质资料分析，该厂区区域构造属基本稳定型，根据《建筑抗震设计规范》GB50011-2001规定，厂址区地震基本设防烈度为6度，属深震区。
5.5.4 地下水
齐齐哈尔市主要江河有嫩江、诺敏河、雅鲁河、罕达罕河、乌裕尔河、音河等170余条，有湖泡800余个。齐齐哈尔市入境水总量丰沛。齐齐哈尔市地下水含水
