公主坟项目售楼中心综合布线系统设计方案

目 录
1.概述 3
1.1 系统技术说明 4
2.参考的设计及安装标准 5
3.方案设计原则 5
3.1系统功能要求 7
4.综合布线系统的组成 10
5.综合布线技术设计方案 13
5.1需求分析 13
5.2系统设计总述 14
5.2.1系统结构 14
5.2.2工程设计要求 14
5.2.3材料选型 15
工作区子系统 18
水平子系统 20
垂直干线子系统 22
管理子系统 24
设备间子系统 28
电气防护和系统接地 31
6. 检测与验收 31
6.1 被测线路的定义 31
6.2测试指标 32
7.布线系统服务内容 36
7.1保修服务承诺 37
7.2人员培训 37
7.3售后服务与产品质保 37

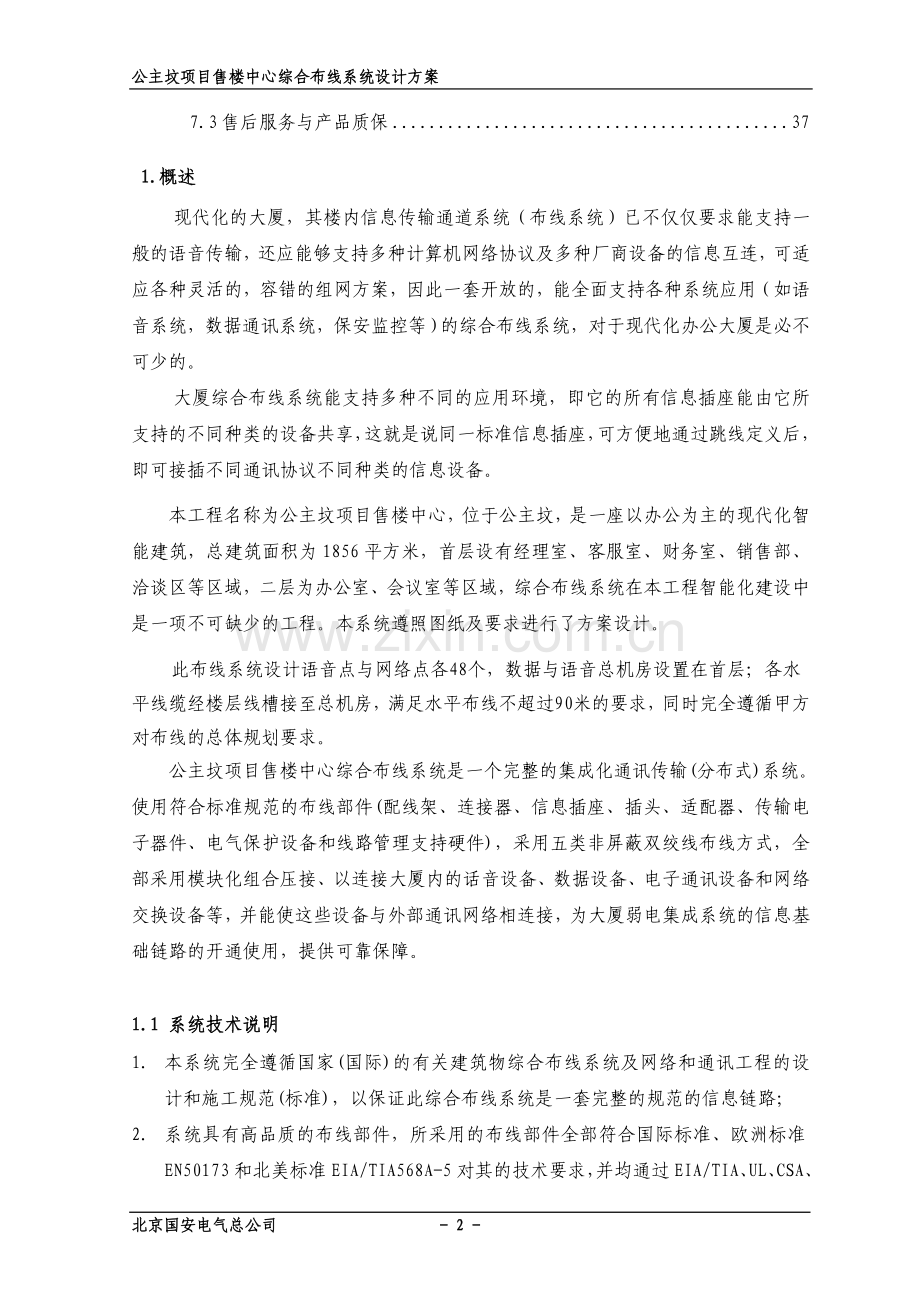

1.概述
现代化的大厦，其楼内信息传输通道系统（布线系统）已不仅仅要求能支持一般的语音传输，还应能够支持多种计算机网络协议及多种厂商设备的信息互连，可适应各种灵活的，容错的组网方案，因此一套开放的，能全面支持各种系统应用（如语音系统，数据通讯系统，保安监控等）的综合布线系统，对于现代化办公大厦是必不可少的。
大厦综合布线系统能支持多种不同的应用环境，即它的所有信息插座能由它所支持的不同种类的设备共享，这就是说同一标准信息插座，可方便地通过跳线定义后，即可接插不同通讯协议不同种类的信息设备。
本工程名称为公主坟项目售楼中心，位于公主坟，是一座以办公为主的现代化智能建筑，总建筑面积为1856平方米，首层设有经理室、客服室、财务室、销售部、洽谈区等区域，二层为办公室、会议室等区域，综合布线系统在本工程智能化建设中是一项不可缺少的工程。本系统遵照图纸及要求进行了方案设计。
此布线系统设计语音点与网络点各48个，数据与语音总机房设置在首层；各水平线缆经楼层线槽接至总机房，满足水平布线不超过90米的要求，同时完全遵循甲方对布线的总体规划要求。
公主坟项目售楼中心综合布线系统是一个完整的集成化通讯传输(分布式)系统。使用符合标准规范的布线部件(配线架、连接器、信息插座、插头、适配器、传输电子器件、电气保护设备和线路管理支持硬件)，采用五类非屏蔽双绞线布线方式，全部采用模块化组合压接、以连接大厦内的话音设备、数据设备、电子通讯设备和网络交换设备等，并能使这些设备与外部通讯网络相连接，为大厦弱电集成系统的信息基础链路的开通使用，提供可靠保障。
1.1 系统技术说明
1. 本系统完全遵循国家(国际)的有关建筑物综合布线系统及网络和通讯工程的设计和施工规范(标准)，以保证此综合布线系统是一套完整的规范的信息链路；
2. 系统具有高品质的布线部件，所采用的布线部件全部符合国际标准、欧洲标准EN50173和北美标准EIA/TIA568A-5对其的技术要求，并均通过EIA/TIA、UL、CSA、ITU-T等质量安全标准认证；
3. 满足国际环保要求，所有水平五类非屏蔽双绞线全部采用环保型外皮(低烟无卤素材料)。当一旦发生火灾时，充分保护人员的安全。
4. 保证系统整体链路特性的一致性，系统采用标准模块化的接插件方式，进行完全结构化布线，以使得整个综合布线系统是基于开放功能的子系统，完全面向用户，并很容易在配线上进行话音、数据、多媒体等应用的互换和重新组合以及扩充和未来系统的技术更新和性能升级；
5. 系统所有设备、零部件均涂有永久、易识别的标志，线缆、配线架均做到用编号及不同颜色加以区分；
6. 系统简单可靠、管理方便，且又具有先进性；
7. 系统安装、检测及维护简便，零部件、易损部件容易拆卸、更换；
8. 系统具有极高的可靠性，整个系统链路非常稳定可靠，多通路交换，故障检测恢复快捷；
9. 系统具有很强的灵活性，保证工作区的信息插座具有通用性，其用途无须限制为话音、数据或多媒体；
10. 系统具有可扩展性，完全适应未来的发展需要；
11. 系统具有兼容性，保证各厂家的设备都能插接到这套通用的综合布线系统中去，所提供的五类连接硬件均完全满足向后兼容性和开放匹配性；
12. 系统具有经济性，在满足应用要求的基础上，充分了降低工程造价，并遵循技术先进、设备优良、经济合理和质量优质的原则；
2.参考的设计及安装标准
þ 直接客户提供的图纸资料及标书技术要求文件
þ 《民用建筑电气设计规范》 JGJ/T 16-92
þ 《工业企业通信接地设计规范》GBJ79-85
þ 《建筑与建筑群综合布线工程验收规范》GB/T 50311-2000
þ 《通信系统机房设计》GBKJ-90
þ 《智能建筑设计标准》GB/T 50314-2000
þ 《大楼通信综合布线系统总规范》YD/T926.1-97
þ EIA/TIA-568A 商业建筑通信布线标准
þ EIA/TIA-569 商业建筑通信路径通道和结构空间布线标准
网络标准：
¥ IEEE 802.3 总线局域网标准 （以太网、快速以太网）
¥ IEEE 802.3U 高速以太网标准 （以太网、快速以太网）
¥ IEEE 802.5 环型局域网标准
3.方案设计原则
本方案设计过程中，贯彻如下的具体的设计要求。
² 先进性与可靠性：充分考虑信息社会的发展趋势，不仅能满足现在的应用，还要适应将来技术上的发展，并能实现数据、语音和图像通信。选用先进、成熟、稳定可靠且性能价格比高的全系列产品。
² 模块化、可扩充性：设计的系统要具有模块化特点，以方便管理和使用，便于扩充；按照冗余设计的原则，按业主提供的信息点数进行设计。
² 灵活性：采用统一的星型拓扑结构、支持各种标准的网络设备。设计的布线系统 能满足不同的联网要求，既可以连以太网，TOKEN RING和FDDI等网络，只要在跳线间作出适当的跳线就行。
² 经济实用性：设计的布线系统要实用，在满足技术要求的前提下，具有优良的性能价格比。
² 可维护性：整个系统应提供优良的使用性和维护性。
² 具有先进性与前瞻性
布线采用极富弹性的布线概念，采用光纤与双绞线(UTP)混合方式，极为合
理地构成一套完整的布线系统。所有布线设计均采用世界最新通讯标准，所有信息通道均按国际布线标准采用八芯配置， YFC超五类系列，YFC系列及YFC系列六类及超六类双绞线最大速率可达到622Mbps及1.2Gbps，对于重要部门可支持光纤到桌面(FTTD)的应用，干线多模光缆可设计为500MHz/km带宽，而YOF多模光纤可提供1G千兆以太网的传输速度，为将来的发展提供了足够的容量。通过主干通道可同时传输多路实时多媒体信息，同时物理星型方式为将来发展交换式网络奠定了坚实基础。YFC的承诺是一次布线，二十年的不落后。
岳丰布线是一套全开放式的布线系统，设计全部采用现代的概念、技术方法和产品；所选用的布线产品遵循统一的通信协议标准及建筑规范，具有良好的开放性，适于未来的扩展及升级，而且代表了当今的国际先进水平，具有发展潜力并能长期主导同类产品的发展潮流；它具有全系列的适配器，可以将不同厂商网络设备及不同传输介质的主机系统全部转换成同一非屏蔽双绞线(UTP)，通过双绞线可传输话音、数据、图像、视频信号、楼宇自控及门禁系统信号等等；采用多模及单模光纤可远程高速传输数据及高清晰度图像信号，可支持目前所有数据及话音设备厂商的网络系统。
² 具有成熟性和实用性
本系统所采用的概念、技术、器材全部是非常成熟的，产品具有系统建成运行的成功范例。系统完全能够在现在和将来适应技术的发展，能够真正满足大厦的使用要求；
² 具有良好的灵活性和扩展性
本系统采用全模块化结构，能够满足灵活通用的要求，在系统修改、设备移位时，不必更换布线，仅在管理系统中的配线架上就可解决，布线系统的质量保证更多达15年，并具有充分的扩展能力。
² 具有标准化与开放性
本系统方案完全符合EIA/TIA-568A、EIA/TIA-569A、ISO11801、EN50173、CECS72.97、CECS89.97等国际标准、中国国家标准及相关的其它标准规范。本系统不仅能兼容语音、数据、图像的传输，同时能够对不同厂家的系统、设备有良好的支持。
² 具有综合性与全面性
本布线系统完全选择同一介质，同一接插件厂商产品，产品齐全，从而避免了产生连接设备出现配套问题，保证信息设备的可接入性。本系统的方案规划长远、设计全面，在数据布点中完全满足将来技术发展的要求。
² 具有易维护和易管理性
本系统所选用的产品具有易维护和易管理性。
² 满足大厦办公自动化等计算机网络方案的要求
本布线系统采用分层星型结构，可以通过跳线连接不同的网络设备，可以满足各种不同逻辑拓扑结构网络的要求，支持千兆比以太网和ATM网络的应用。系统数据传输链路满足1000Mbps传输速率的要求，同时通过便捷的光纤升级，可满足1000Mbps的传输速率需求。
3.1系统功能要求
1.为开放式结构，能支持综合信息(话音、数据、多媒体)传输和连接，实现多种设备
配线的兼容。本综合布线系统能支持所有的数据处理(计算机)的供应商的产品，支
持各种计算机网络的高速和低速的数据通讯，可以传输所有标准的模拟和数字的话
音信号，具有传输ISDN的功能，可以传输模拟图像、数字图像以及会议电视等的
多媒体信号。由于所有信息系统采用相同的传输介质，物理结构采用星形布线方式，
因此所有信息通道是通用的，每条信息通道可支持电话、传真、多用户终端、10Base-T工作站、令牌环站及HP9000系列、SUN sparc及enterprise系列、DEC/Alpha、IBM AS/400e、RS6000、ES9000主机及100Base-T、155Mb/s及622Mb/s ATM甚至1000Base-T及1000Base-T X应用。所有设备的开通及更改不需改变布线系统，只需增减相应的网络设备及做必要的跳线管理即可；系统组网也可灵活多样，甚至在同一房间内可以多用户终端、1000Base-T工作站、令牌环并存，各部门即可独立组网又可方便地互连，为合理组织信息流提供了必要的条件。
2.完全满足所支持的话音、数据、多媒体等系统的传输速率和传输标准的要求。系统
可为数据及高清晰度图像信息提供高速(1000Mpbs以上)带宽的传输能力，并完全
满足千兆以太网以及ATM的需求。本结构化综合布线系统中，我们所采用的超5
类电缆均支持千兆以太网及高达1000MHz带宽的需求，满足并大大超越国际标准的
六类性能要求。
3.能在设备布局和需要发生变化时实施灵活的线路管理。大厦内所有弱电系统服务的
各种拓扑结构的管理网络计算机、数据终端设备、传真绘图等图形图像设备以及话
音设备等插入标准插座内，当这些设备的位置发生变化时，只需作一些简单的跳线，
而不需敷设和安装新的电缆和插座。
4.能够保证系统很容易的扩充和升降而不必更动整体配线系统。由于每个子系统
都是相互独立的单元组，对每个分支单元系统的改动都不会影响其它子系统。
5.改变接点连接使用网络拓扑结构方便在星型、总线型、环型等之间进行转换。
6.本系统提供有效的工具和手段，能够简单、方便进行线路故障的分析、检测和
故障隔离，当故障发生时，可迅速找到故障点并加以排除。
7.具有适应未来的需求，平稳过渡到增强型分布技术的智能型大厦布线系统，并
能实现大楼与国际互连网(Internet)等信息高速公路连接的需求。
4.综合布线系统的组成
综合布线系统采用组合压接方式，模块化结构，星型布线方法，并且有开放系统特征的一套完整的布线系统。标准系统包括以下六个子系统：这六个子系统按EIA/TIA568标准分别命名为：工作区（Work area）子系统，水平（Horizontal）子系统。管理(Administration)子系统，垂直主干（Riser Backbone）子系统，设备间（Equipment）子系统和建筑群（Campus Backbone）子系统。
图1-1综合布线系统结构图
Ø 工作区子系统
根据大楼的实际情况和使用要求，工作区子系统中铜缆信息插座均选用满足EIA/TIA 568A标准的五类非屏蔽模块式双孔RJ45插座，可支持千兆比以太网的传输，每个信息插座均带有永久性的防尘门，为国标86型。
在本工程项目中，它包括RJ45插座到设备的连接，由标准五类非屏蔽双绞线UTP跳线，终端信息盒等组成。各种不同的计算机设备、安全监控用的监视器等，可以通过不同的适配器实现连接。RJ45插座可安装于墙面、立柱、桌面或者地板上，通过跳线连接办公桌上的终端设备。墙式插座离地面30厘米左右、与电源之间距离大于15厘米进行安装。

工作区跳线 （工作区示意图）

（全系列跳线产品）
Ø 水平子系统
水平子系统包括从RJ45插座开始到管理子系统的配线架。在本工程项目中，水平子系统统一采用五类非屏蔽双绞线UTP。实用标准长度小于90米。UTP目前有超过5种类型，目前国内常用的有第三类、第五类、六类以及第六类，分别可传输16Mpbs、100Mbps、350Mbps以及1000 Mbps的数据速率。本系统采用了台湾岳丰公司的五类非屏蔽双绞线，布线结构采用星型结构，从机房的配线架起分别辐射到每个用户点的RJ45插座。走线一般使用弱电桥架，可以从天花板吊顶、线槽走线或从地面管槽走线。
一般地，水平布线插座部分一般距地30cm摆放，最终通过水平垂直段线槽（管）、走廊主线槽等汇至相邻的FD。基本的水平布线走线方式有暗敷和明设两种。参看下面的水平布线示意图：

（水平子系统示意图）

走廊的吊顶上应安装有金属线槽，进入房间时，从线槽引出金属管，以埋入方式沿墙壁而下（或上）到各个信息点。

（水平子系统布线路由图）

Ø 管理子系统
管理子系统是连接骨干子系统和水平子系统的设备，主要设备是配线架。配线架的配线对数可以根据管理的信息点数选定。利用配线架的跳线功能，可以使布线系统实现灵活多功能的能力。管理子系统应有足够的空间放置配线架和网络设备（如HUB，Switch等）。
Ø 垂直主干子系统
垂直主干子系统连接管理子系统到设备子系统。
Ø 设备间子系统
设备子系统中放置总配线架，本工程网络和语音主设备间设在首层的中心机房内，网络语音设备将安装在标准机柜中。
Ø 建筑群子系统
建筑群子系统用于连接楼群。通常也由光缆、大对数电缆和相应设备组成。以实现楼群间的通信。
5.综合布线技术设计方案
5.1需求分析
网络系统的建立是为了使公主坟项目售楼中心享有信息时代最新网络技术、通讯技术、控制技术成果所带来的种种便利而规划的。
² 建立一套投资合理、高效、先进的开放型布线系统；采用YFC公司的综合布线系统；满足数据、图像、多媒体信息大容量、高速传输的潜在要求；
² 可靠性和安全性作为布线系统设计的重要原则；
² 考虑到桌面应用向1000BASE－TX以及进一步向ATM到桌面的升级潜力，水平传输通道必须支持1000Mbps以上数据传输率；网络设备与配线系统分置于不同的机柜。跳线长度要合适，标号清晰牢固。
² 计算机网络机房应充分考虑各种服务器、计算机的放置空间。
² 所有线路均走暗线，不得有明线。机房线槽位于防静电地板下或吊顶中。充分考虑冗余线路。系统的标准性、可管理性及高性能。

图5-1综合布线系统透视图
5.2系统设计总述
5.2.1系统结构
公主坟项目售楼中心最终要建成一座高档的智能办公大厦。主要建筑是办公为主的大厦，大部分信息点敷设至终端，工作区使用的面板和模块及水平区使用的双绞线均为五类非屏蔽产品。信息插座全部采用带防尘密封盖的六类模块。
5.2.2工程设计要求
话音(VOICE)
在一个非屏蔽双绞线的平台上，一个数字交换机(PABX)也可以提供模拟服务，它可以便利内部通讯及与集成设施的数字网络(ISDN)、局域网(LAN)、公共网络之间的联系，许多系统的站点上的功能，如话音信箱、电话会议都可以实现。本方案采用了YFC公司推出的3类大对数产品，可支持100Mbps数据传输、Internet、数据等服务。

（话音系统示意图）

数据(DATA)
在一个六类非屏蔽双绞线平台上，也可以支持各种结构的LAN和主机系统。这些系统可以包括：Token Ring(4Mbps和16Mbps)，Ethernet，RS-232和其它不同型号的系统和网络。
对于高速1000Mbps以太网，155/622MbpsATM及各种多媒体技术，本方案特别采用了YFC公司最新推出的六类非屏蔽产品，可支持1000Mbps高速数据通信。
（数据系统示意图）
5.2.3材料选型
本设计方案将选择台湾岳丰公司的结构化布线系统产品的3类大对数电缆和六类非屏蔽双绞线布线产品系统来实现此系统。

（YFC系列产品）

（YFC线类产品）
5.2.4 YFC 系统的显著特点
1、线对串扰一直是数字信号传输的最重要的破坏源, 而用PowerSUM的计算方式，比
传统的线对(Pair-to-Pair)的NEXT性能测试值更准确严格，经证实YFC产品系列有卓越的NEXT性能表现，其比超五类布线全程衰减值减小23％，NEXT值减小112％，信道在70MHz时其ACR值高达39dB，信道在250MHz时其ACR值高达20dB ，而当ACR值降至10dB时对应的频率为309MHz，并且有最佳的SRL值，因此其具有更强的抗干扰能力及最佳的信道传输能力。
2、 由于在抗串扰、平衡传输及阻抗匹配等技术方面获得重大突破YFC 岳丰布线
YFC系列能将传统的6类系统性能提高四倍, 例如由YFC的YFC产品安装的系统在100MHz作端对端测试时ACR(信噪比)值超过38dB，而其它厂家在广告上宣称的超五类线缆产品在100MHz测试时ACR值也仅为16Db。
3、 由于具有极佳的ACR及NEXT性能指标值，使YFC产品能支持发展中的网络并
行传输方式，从而使在布线系统上传输高达1000Base-T以太网及2.4Gbps ATM系
统应用，而且经性能测试，YFC材料还可提供550MHz的模拟宽带视频应用，
而其它厂家的六类产品只可达到仅为350MHz的应用水平。　
4、 可实现最新的区域布线模式(Zone-Wiring)，并且在100米范围内无跳线长度限
制。
5、 由于YFC的高性能指标，其允许在单根8芯线缆内同时共享二个高速（100M）
数据传输，使系统实现真正高性能的灵活性及可扩展性。　　
6、 YFC 千兆比布线系统同时还提供阻燃系列及低烟零卤素系列电缆，使其产品系列更齐全。且所有的产品与PowerSum系统组件完全兼容，用户投资保护更完善。
7、 其高性能信息模块系列，更具有90度(垂直)及45度(斜角)二种墙面安装方式。

（YFC信息模块）
5.2.6布线系统设计
工作区子系统
工作区布线子系统由终端设备连接到信息插座的连线（或软线）组成，它包括装配软线、适配器和连接所需的扩展软线，并在终端设备和I/O之间搭桥。
在进行终端设备的I/O连接时，可能需要某种传输电子装置，但是这种装置并不是工作区子系统的一部分。例如，有限距离调制解调器能为终端与其它设备之间的兼容性和传输距离的处长提供所需的转换信号。有限距离调制解调器不需要内部的保护线路，但一般的调制解调器都有内部的保护线路。本次设计中我们采用的是五类的RJ45-RJ45高速数据跳线。
工作区子系统由公共区域构成，语音、数据点采用RJ45接口模块，信息点为六类配置，可支持1000M的数据通讯(包括155M ATM应用)。

（工作区子系统连接示意图） （工作区子系统数据跳线）
系统全部采用六类信息座(CAT6)，其触点采用镀金工艺，是一种新型的六类信息插座，符合EIA/TIA-568标准，接口形式全部为RJ45并与现行电话系统RJ11型接口兼容。针对1000M高速数据传输，采用五类非屏蔽用户跳线连接用户设备；话音设备采用话机自备带RJ11接头的用户线即可。模块都具有特殊润滑处理，满足750次插拔。模块面板样式如下所示：

（工作区子系统用86型英式面板） （工作区子系统信息模块）
根据实际情况，信息点安装在墙壁上。每个电脑信息点包括一个埋入式面板、一个六类插座，其旁边２０CM处安装一个电源插座。墙装的信息插座和电源插座的低边沿线距地板水平面３０CM。

信息插座具体安装示意图如下：
数据用信息点用六类双绞线连接相应的配线间的模块化配线架上。语音用信息点用六类双绞线连接到相应110型100对配线架上。
水平子系统
水平布线子系统是整个布线系统的一部分，它将干线子系统线路延伸到用户工作区。水平布线子系统与干线子系统的区别在于：水平布线子系统总是处在一个楼层上，并端接在信息插座或区域布线的中转点上，电缆数限制为4对五类非屏蔽双绞线，它们能支持大多数现代通信设备。在需要某些宽带应用时，可以采用光缆。
水平布线子系统一端端接于信息插座上，另一端端接在干线接线间或设机房的管理配线架上。
本方案中的水平线缆将采用五类非屏蔽双绞线（Cat. 6 UTP ）布线。

（标准定义的水平信道模型）
水平布线单元由电缆段c和d组成，从主配线间或分配线间出发，连向各工作区的信息插座。电脑信息点用六类非屏蔽双绞线沿相应的管、槽连接相应的配线间的模块化配线架上。电话信息点使用五类非屏蔽双绞线沿相应的管、槽连接到相应模块化配线架上。信息点将按照具体的布点情况引出并连接分配线架，原则是使每一个工作站距离有源网络设备的距离小于90米。
用于水平和工作区布线的最大长度如下表：
水平六类电缆长度（C+ D）
工作区跳线最大长度（E）
工作区跳线，跳线和设备电缆最大混合长度（A、E）
90米（295英尺）
5米（16英尺）
10米（33英尺）
85米（279英尺）
9米（30英尺）
14米（46英尺）
80米（262英尺）
13米（44英尺）
18米（59英尺）
75米（246英尺）
17米（57英尺）
22米（72英尺）
70米（230英尺）
22米（71英尺）
27米（89英尺）
信息点将按照具体的布点情况引出并连接分配线架，原则是使每一个工作站距离有源网络设备的距离小于90米。分配线间通过垂直系统连接主配线间。
² 选用光纤配线架。

（YFC 100对110型无腿配线架及配线架安装在19寸标准机柜内背板架）

快接式配线架打线示意图

110型配线架面板电缆的端接示意图
每个配线间的配线架分为两组，一组连接水平双绞线，另外一组连接垂直线缆。我们可以提供独特的带黄色标号绳的SWITCH跳线，考虑调节距离后定长制作，每一根跳线均经过六类测试仪的多指标测试，完全满足标准所规定的跳线各项指标，支持超过1000M的数据传输速率。标号绳加在跳线的两端，标号对应，避免了将来管
理中查线的不便，非常便于管理。
² 所有的配线架都安装在金属板上，金属板安装在19”的机柜上，机柜配备如下：
² 配线架的管理以表格对应方式进行，根据房间号、部门单元等信息，记录布线
的路线并加以标识，以方便维护人员识别和管理。各种对应表将在文档中提供。
用CCW-F型简易跳线跳接语音、数据系统端子，根据实际需要可将水平干线分别跳接到不同的垂直主干线系统上，使系统具有很高的灵活性及经济性。
采用带RJ45接口的六类双绞线跳线架管理语音和数据的六类信息点；采用该模块配线架具有结构紧凑、整齐美观、开通方便、便于管理的优点；可与网络集线器完美结合，构成高效灵活的网络体系。

YFC RJ45快接式配线架 YFC 19英寸光纤配线架
设备间子系统
公主坟项目售楼中心的数据与语音主设备间均设在首层的网络中心机房内；来共同管理整个公主坟项目售楼中心内的所有数据和语音点。
设备间是设置进线设备，进行网络管理且有管理人员值班的地方，设备间由综合布线系统的建筑物进户线设备、电话、数据、计算机等设备组成。
（设备间子系统示意图）
在本设计方案中，综合布线设备间设在首层网络中心机房内，网络机房内配置了19”标准2米机柜1台，用于安装垂直部分的6芯多模光纤管理；语音主设备间设在地下一层电话配线室；电话配线室内配置19”标准2米机柜1台，用于安装垂直部分的大对数电缆的110型配线的安装管理；如有其它需要，再另行安装机柜。
由于设备间安装设备较多，所以要做好网络产品和电话交换机的空间预留，设备的安放要便于管理人员工作。具体光缆和大对数的端接依据施工图来进行。
² 布线管理
本布线工程信息点按以下规则统一标号,如:
² 一层数据点是1CXX（C=Computer）；
² 一层语音点是1PXX（P=Phone）；
² 一层数据主干是1CBXX（B=Backbone）；
² 一层语音主干是1PBXX（B=Backbone）。
² 各信息点标号与相对应的配线架卡接位置标号相同,特殊标号另行注明。
² 标签颜色统一使用白底黑字宋体。
由于设备间安装设备较多，所以要做好网络产品和电话交换机的空间预留，设备的安放要便于管理人员工作。具体光缆和大对数的端接依据施工图来进行。
各层设备间及配线间是整个布线系统的中心，它的布放、选型及环境条件的考
虑是否恰当都直接影响到将来信息系统的正常运行及维护和使用的灵活性。
设备间的环境条件如下：
1. 室内照明不低于150Lx。
2. 温度保持在18－27摄氏度之间。
3. 湿度保持在30％－50％之间。
4. 通风良好，清洁。
5. 室内应提供UPS电源配电盘以保证网络设备运行及维护的供电。
6. 每个电源插座的容量不小于3000W。
7. 设备间应安装符合法规要求的消防系统。耐火等级应符合现行国家标准《高层民用建筑防火规范》、《建筑设计防火规范》及《计算站场地安全要求》的规定。
8. 设备间的室内装修、空调设备系统和电气照明等安装应在装机前进行。设备间内的装修应满足工艺要求，经济适用。若根据设备、环境要求需设活动地板时，活动地板应作防静电处理。
9. 应尽量靠近服务电梯，以便装运笨重设备；
10. 应尽量远离有害气体源以及存放腐蚀、易燃、易爆炸物处。
11. 设备间应远离强振源、强噪声源，避开强磁场的干扰。
机柜摆放前面净空不宜小于0.8米,后面净空不宜小于0.6米，机柜的具体位置摆放将依据施工图纸来进行。
电气防护和系统接地
每个配线间和设备间安置一条接地线，和水科院西区办公楼A座的接地网络相通，设备的接地用铜排导线与最近的接地体相连接，连接要尽可能地短，接地电阻不大于1欧姆。
6. 检测与验收
据统计，网络系统70%的故障源于布线系统的质量。因此网络的健康应该首先从基础──布线抓起。作为验收，如何认证六类布线系统电气性能的优劣？不能以网络设备互连后能正常运行作为标准，更不能简单的用万用表测量通断作为依据。近端串扰，衰减特性，阻抗异常及噪声等与高频有关的隐患用常规手段是难以查到的。所谓近端干扰是指当电信号在一对双绞线中传输时，会在其周围产生电磁场，这种随机的电磁场会影响到相临的线对，类似于我们打电话时会听到别人的交谈，当这种串扰强到一定程度时会使正常通讯产生混乱。近端串扰亦与频率有关，但不成线性关系。关于衰减，是指信号在双绞线中传输时它的幅值会有所降低，当衰减过大时，会使数据丢失或畸变，一般说来，衰减与传输频率与线长成正比。双绞线制造中的工艺缺陷，布线工程中的不规范作业及现场环境都可能造成布线系统的电气参数超标。在六类草案中阐述了电缆工程的验收测试规格。因此，使用国际标准认可的测试仪器逐节点进行测量，是工程验收中重要的一环。
l 六类非屏蔽线测试
þ 对双绞线进行测试
在工程完工后要对所有的数据和语音点进行测量，测量方式如下所示：

6.1 被测线路的定义
双绞线连接

下表给出的是YFC六类产品的百米通道性能测试指标（值得注意的是结果是在四个连接器下得出的最差值！）：
频率 (MHz)
衰减(dB)
近端串音 (dB)
衰减串音比(dB)
功率相加和近端串音 (dB)
功率相加和衰减串音比(dB)
等电平远端串音(dB)
功率相加和等电平远端串音 (dB)
回波损耗(dB)
传输延迟(ns)
延迟偏移(ns)
1.0
2.0
78.7
76.6
77.8
75.8
69.3
68.3
23.0
580
30
4.0
3.8
69.0
65.2
68.0
64.2
57.2
56.2
23.0
562
30
8.0
5.4
64.2
58.8
63.1
57.7
51.2
50.2
23.0
557
30
10.0
6.0
62.6
56.6
61.5
55.5
49.3
48.3
23.0
555
30
16.0
7.6
59.2
51.6
58.1
50.4
45.2
44.2
22.0
553
30
20.0
8.6
57.6
49.1
56.5
47.9
43.2
42.2
21.5
552
30
25.0
9.6
56.0
46.4
54.8
45.2
41.3
40.3
21.0
551
30
31.25
10.8
54.4
43.6
53.2
42.4
39.4
38.4
20.5
550
30
62.5
15.6
49.4
33.7
48.1
32.4
33.3
32.3
18.0
549
30
100.0
20.2
45.9
25.7
44.6
24.3
29.3
28.3
16.0
548
30
200.0
30.0
40.8
10.8
39.4
9.4
23.2
22.2
13.0
547
30
250.0
34.1
39.1
5.0
37.7
3.5
21.3
20.3
12.0
546
30

6.2测试指标
双绞线线路的测试我们按照目前在这一领域最具指导意义的行业标准──美国通信工业协会制定的TSB67标准中的“六类基本链接”（CAT5E Basic Link）进行测试。这一标准要求测试的指标包括：
测试项目
接线图，Wire Map
长度，Length
阻抗，Characteristic impedance
近端串扰，Near-end crosstalk loss
衰减，Attenuation
六类测试标准，我方将采用TIA/EIA所规定的CAT6指标或ISO11801 CLASS E 指标，并且选用三级精度的测试专用仪器。
准建议使用TIA/EIA 568B规定的永久链路（P-Link）或信道方式（Channel）。
六类综合布线系统数据信道测试应满足或高于以下的指标：（ANSI /EIA-568-B.2在4次连接时的信道标准）
频率
(MHz)
衰减
(dB)
近端串音(dB)
衰减串音比率

(dB)
功率相加和近端串音(dB)
功率相加和衰减串音比率
(dB)
远端串音 (dB)
功率相加和等电平远端串音(dB)
回波损耗 (dB)
传输延迟(ns)
延迟偏离 (ns)
1.0
2.1
72.7
70.6
70.3
68.2
63.3
60.3
19.0
580
30
4.0
4.0
63.0
59.0
60.5
56.5
51.2
48.2
19.0
562
30
8.0
5.7
58.2
52.5
55.6
49.9
45.2
42.2
19.0
557
30
10.0
6.3
56.6
50.3
54.0
47.7
43.3
40.3
19.0
555
30
16.0
8.0
53.2
45.2
50.6
42.6
39.2
36.2
18.0
553
30
20.0
9.0
51.6
42.6
49.0
40.0
37.2
34.2
17.5
552
30
25.0
10.1
50.0
39.9
47.3
37.2
35.3
32.3
17.0
551
30
31.25
11.4
48.4
37.0
45.7
34.3
33.4
30.4
16.5
550
30
62.5
16.5
43.4
26.9
40.6
24.1
27.3
24.3
14.0
549
30
100.0
21.3
39.9
18.6
37.1
15.8
23.3
20.3
12.0
548
30
200.0
31.5
34.8
3.3
31.9
0.4
17.2
14.2
9.0
547
30
250.0
35.9
33.1
-2.9
30.2
-5.8
15.3
12.3
8.0
546
30
250.0
35.9
33.1
-2.9
30.2
-5.8
15.3
12.3
8.0
546
30

六类综合布线系统数据永久链路测试应满足或高于以下指标：
频率
(MHz)
衰减
(dB)
近端串音(dB)
衰减串音比率

(dB)
功率相加和近端串音(dB)
功率相加和衰减串音比率
(dB)
远端串音 (dB)
功率相加和等电平远端串音(dB)
回波损耗 (dB)
1
1.9
65.0
63.1
62.0
60.1
64.2
61.2
19.0
4
3.5
64.1
60.6
61.8
58.3
52.1
49.1
19.0
8
5.0
59.4
54.4
57.0
52.1
46.1
43.1
19.0
10
5.6
57.8
52.3
55.5
49.9
44.2
41.2
19.0
16
7.0
54.6
47.6
52.2
45.2
40.1
37.1
19.0
20
7.9
53.1
45.2
50.7
42.8
38.2
35.2
19.0
25
8.9
51.5
42.7
49.1
40.2
36.2
33.2
18.3
31.25
10.0
50.0
40.0
47.5
37.6
34.3
31.3
17.6
62.5
14.4
45.1
30.8
42.7
28.3
28.3
25.3
15.5
100
18.5
41.8
23.4
39.3
20.8
24.2
21.2
14.1
125
20.9
40.3
19.4
37.7
16.8
22.3
19.3
13.4
200
27.1
36.9
9.9
34.3
7.2
18.2
15.2
12.0
250
30.7
35.3
4.6
32.7
2.0
16.2
13.2
11.3
单位：Db
光纤线路的测
