轴系结构例题讲解.pptx

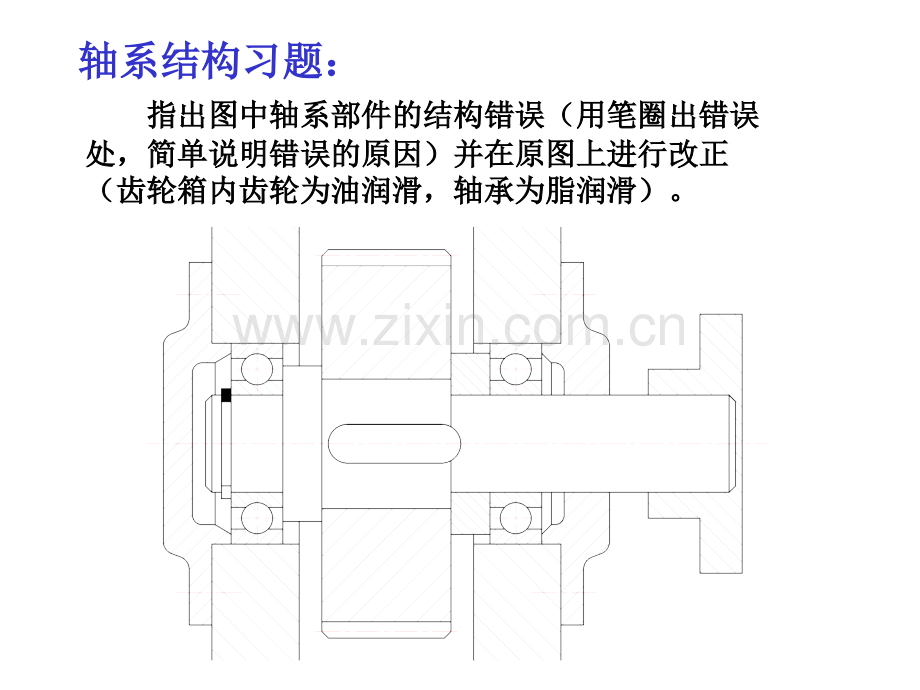

轴系结构习题：轴系结构习题：指出图中轴系部件的结构错误（用笔圈出错误指出图中轴系部件的结构错误（用笔圈出错误处，简单说明错误的原因）并在原图上进行改正处，简单说明错误的原因）并在原图上进行改正（齿轮箱内齿轮为油润滑，轴承为脂润滑）。（齿轮箱内齿轮为油润滑，轴承为脂润滑）。1、轴系及轴上零件的固定、轴系及轴上零件的固定 （1）联轴器没有轴向固定；）联轴器没有轴向固定；（2）联轴器无周向固定；）联轴器无周向固定；（3）套筒轴向固定齿轮不可靠，该轴段长应小）套筒轴向固定齿轮不可靠，该轴段长应小于齿轮宽度；于齿轮宽度；（4）弹性挡圈为多余零件；）弹性挡圈为多余零件；2、转动件与静止件的关系、转动件与静止件的关系 （5）轴与轴承盖接触；）轴与轴承盖接触；（6）套筒外径太大与外圈产生接触；）套筒外径太大与外圈产生接触；3、零件的结构工艺性、零件的结构工艺性 （7）联轴器孔不应为盲孔，应打通；）联轴器孔不应为盲孔，应打通；（8）箱体装轴承端盖面的加工面积过大；）箱体装轴承端盖面的加工面积过大；（9）轴承盖无退刀槽；）轴承盖无退刀槽；4、装拆与调整、装拆与调整 （10）缺少台阶，轴承装拆不便；）缺少台阶，轴承装拆不便；（11）轴肩过高，轴承无法拆卸；）轴肩过高，轴承无法拆卸；（12）缺调整垫片，无法调整轴承间隙；）缺调整垫片，无法调整轴承间隙；（13）键太长，套筒无法装；）键太长，套筒无法装；（14）整体式箱体不便装拆；）整体式箱体不便装拆；5、润滑与密封、润滑与密封 （15）轴与轴承盖之间缺少密封；）轴与轴承盖之间缺少密封；（16）缺少挡油环。）缺少挡油环。改正后的轴系结构图改正后的轴系结构图
