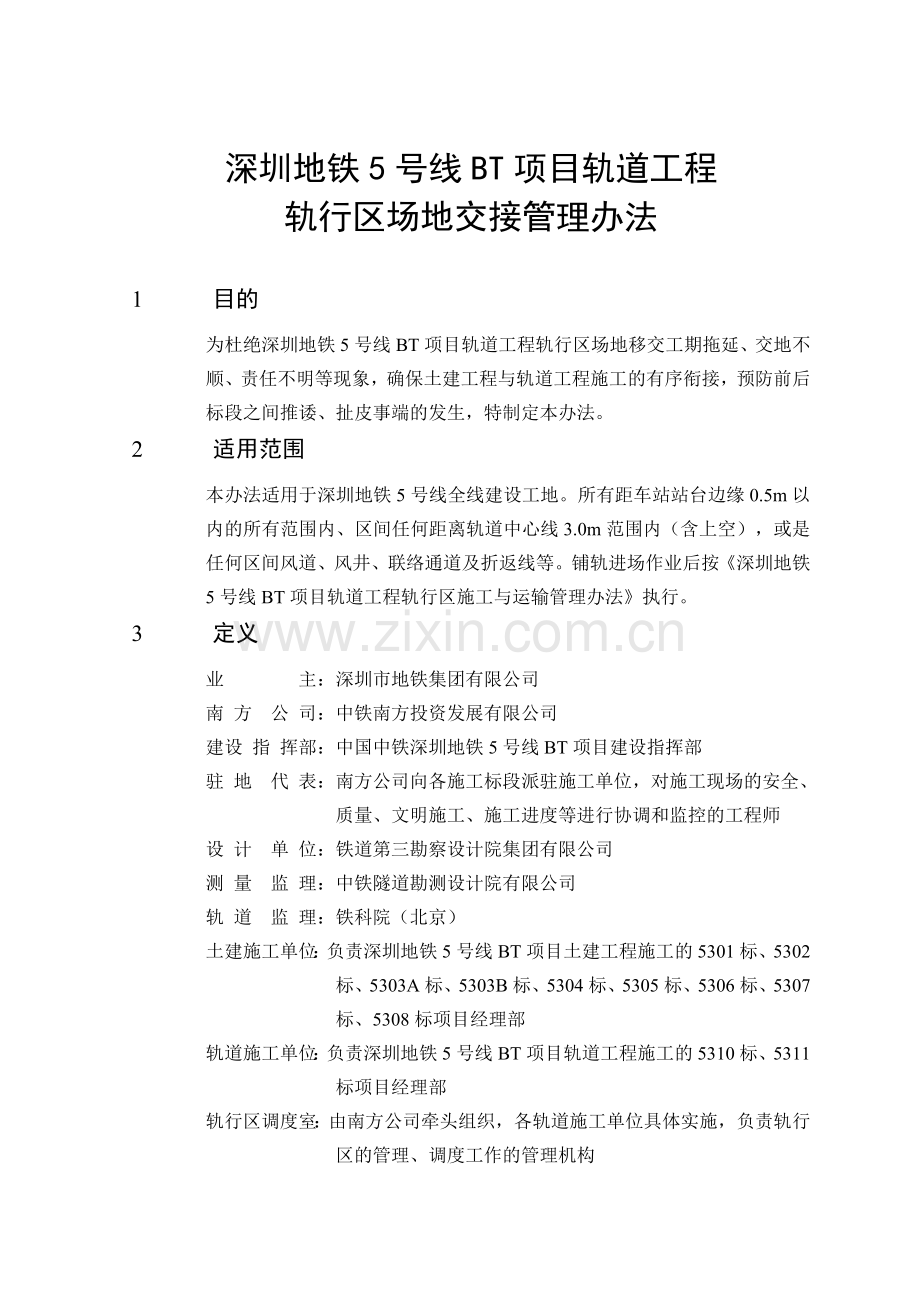

深圳地铁5号线BT项目轨道工程
轨行区场地交接管理办法

1 目的
为杜绝深圳地铁5号线BT项目轨道工程轨行区场地移交工期拖延、交地不顺、责任不明等现象，确保土建工程与轨道工程施工的有序衔接，预防前后标段之间推诿、扯皮事端的发生，特制定本办法。
2 适用范围
本办法适用于深圳地铁5号线全线建设工地。所有距车站站台边缘0.5m以内的所有范围内、区间任何距离轨道中心线3.0m范围内（含上空），或是任何区间风道、风井、联络通道及折返线等。铺轨进场作业后按《深圳地铁5号线BT项目轨道工程轨行区施工与运输管理办法》执行。
3 定义
业 主：深圳市地铁集团有限公司
南 方 公 司：中铁南方投资发展有限公司
建设 指 挥部：中国中铁深圳地铁5号线BT项目建设指挥部
驻 地 代 表：南方公司向各施工标段派驻施工单位，对施工现场的安全、质量、文明施工、施工进度等进行协调和监控的工程师
设 计 单 位：铁道第三勘察设计院集团有限公司
测 量 监 理：中铁隧道勘测设计院有限公司
轨 道 监 理：铁科院（北京）
土建施工单位：负责深圳地铁5号线BT项目土建工程施工的5301标、5302标、5303A标、5303B标、5304标、5305标、5306标、5307标、5308标项目经理部
轨道施工单位：负责深圳地铁5号线BT项目轨道工程施工的5310标、5311标项目经理部
轨行区调度室：由南方公司牵头组织，各轨道施工单位具体实施，负责轨行区的管理、调度工作的管理机构
轨行区： 所有距车站站台边缘0.5m以内的所有范围内、区间任何距离轨道中心线3.0m范围内（含上空），或是任何区间风道、风井、联络通道及折返线等
4 相关文件
深圳地铁5号线BT项目及相关工程A合同
业主、南方公司有关管理文件
《深圳地铁5号线工程调线调坡测量技术要求》（铁三院 2009年7月）
《深圳地铁5号线BT项目轨道工程轨行区施工与运输管理办法》（中铁南方［2010］2号文）
5 管理程序及要求
5.1 调线调坡设计程序
5.1.1 调线调坡责任主体为土建施工单位，土建施工单位总工程师为直接责任人，土建施工单位应主动加强与测量监理和设计单位的沟通联系工作，积极推进断面测量和调线调坡设计进展。
5.1.2 业主和南方公司应及时督促土建施工单位、测量监理、设计单位完成调线调坡测量及设计工作，轨道施工单位应主动了解调线调坡测量和设计进展情况，并及时向业主和南方公司汇报。
5.1.3 调线调坡设计流程
1、贯通测量
土建工程贯通→土建单位在3个工作日内完成贯通测量并向测量监理提交测量成果书→测量监理在3个工作日内完成复测并向土建单位提交复测报告。
2、调线调坡测量
土建单位依据《深圳地铁5号线工程调线调坡测量技术要求》在3个工作日内进行调线调坡测量并向测量监理提交断面测量成果书→测量监理在3～5个工作日内完成复测并向设计单位提交复测报告→设计单位在15个工作日内完成调线调坡设计并向相关单位提交调线调坡设计蓝图（要求在10个工作日内将调线调坡设计白图进行签字后交给轨道施工单位进行施工准备）。
5.2 轨行区交接程序
5.2.1 交接标准及交接内容
场地移交前，由南方公司组织，通知土建单位（移交方）、后续轨道施工单位（接收方）召开场地交接会议，会议上明确移交场地范围，组成场地移交小组，共同在现场进行确认，签订书面交接手续。
交接内容如下：
1、轨道道床对场地底板整洁程度要求高，土建单位应将移交场地内垃圾清理完毕、底板泥浆冲洗干净、不得有余泥和积水，并且底板不存在渗漏水现象。
2、移交场地内不得有侵入轨道作业区域内建筑或物体。
3、移交场地内应按《关于明确深圳地铁5号线土建工程预留轨道工程投料口和水电接驳口的通知》（中铁深地5建指〔2009〕73号文）要求预留水电接驳条件，交接人员应在接驳口明确配电箱数量、规格、型号；变压器和电缆规格（地下则包括照明设施和灯具）；用水电和水表，注明责任方。
4、移交场地内应按《关于明确深圳地铁5号线土建工程预留轨道工程投料口和水电接驳口的通知》（中铁深地5建指〔2009〕73号文）要求预留下料口，应明确轨料吊装时间和作业方案，上下通道应相互共同管理。
5、做好各自成品保护工作，避免损坏。
6、土建单位若需要在移交场地内施工，应按《深圳地铁5号线BT项目轨道工程轨行区施工与运输管理办法》向轨行区调度室申请要点，由轨行区调度室统一协调后给点施工。
7、双方应签订安全、文明施工协议和责任告知书、轨道车运输安全协议，共同遵守协议内容。
8、与轨道工程相关的技术资料按有关要求同时移交。
5.2.2 交接程序
1、场地交接由南方公司工程部牵头，组织各方共同参与，通过现场踏勘进行确认，并填写《施工场地交接单》作为交接依据。《施工场地交接单》见附表一。
2、踏勘过程中，如发现存在影响后续施工的因素，应明确整改期限、整改的结果，并必须得到轨行区调度室的确认（满足铺轨及设备安装等施工要求）。
3、场地交接由南方公司提出，土建施工单位（移交方）具体负责，移交方为责任方。
4、如南方公司未及时提出，接收方应及时提醒，施工监理有责任进行督促。
5、移交单位因各种原因（包括自身因素及客观因素）不能按计划节点如期向轨道施工单位进行轨行区移交，应及时向南方公司书面汇报原因。
6、移交场地内的相关测量交接工作，由测量监理按相应管理程序执行。
5.2.3 移交方责任
1、移交方单位在场地交接前应充分做好各项准备工作，及时进行交地范围内的场地清理，其中包括清除垃圾、油污、沟槽、管线及施工过程中所遗留的一切料具，消除后续施工的一切障碍，并为后续施工作业提供一定的作业条件。

1、说说你身边物质变化的例子。2、移交方除向轨道工程施工单位完成轨行区移交工作以外，还必须按南方公司要求提供临时用水、用电接驳口，接收方安装计量设备，做好相关计量工作，按时向移交方交纳施工用水、电费用。

5、草蛉是蚜虫的天敌，七星瓢虫吃蚜虫，蜻蜓吃蚊子。3、轨行区移交后不免除土建施工单位与南方公司签订的合同中应承担的安全及自身实体的质量责任。
5.2.4 接收方责任

7、我们每个人应该怎样保护身边的环境？1、接收方拥有轨行区场地交接后该范围的所有使用权和管理权。
2、任何外来队伍或外来人员进入施工场地进行任何工作时，都必须严格遵守业主和南方公司制订的各项规定。

4、咀嚼馒头的外皮也可以感觉到甜味吗？为什么？3、如有第三方存在损坏轨道产品的现象，应由责任主体（接收方）负责追究，如损坏的产品第三方不明，则由接收方自行负责。

21、人们发现银河系以外还有类似银河系一样庞大的恒星集团，如：仙女座星系、猎犬座星系，目前人类已发现了超过100亿个河外星系。4、接收方应制定相关的成品保护制度，约束参建单位，并注意对施工水、电设备维护，如有损坏，按价赔偿。

1、月相的变化有什么规律？（P49）5、轨道工程施工完成后，接收方向移交方返交水电接驳口。
5.3 奖罚规定
1、土建施工单位根据《深圳地铁5号线BT项目轨道工程专项策划方案》（或调整后的专项方案及专项通知要求等）明确的时间向轨道施工单位分段移交轨行区。按期或提前提交的，每个移交单元奖励5万元；延误提交的，每个移交单元罚款10万元，并每延迟一天追加2000元罚款，并按土建工程施工承包合同执行。
2、具体移交单元有关考核时间要求见专项通知。

答：①可以节约能源；②减少对环境的污染；③降低成本。3、奖励资金由南方公司奖励基金支付，罚金上交南方公司奖励基金。

4、填埋场在填满垃圾以后，可以在上面修建公园、体育场、但是不能用来建筑房屋和种植庄稼。5.4 附则
1、本办法由中铁南方投资发展有限公司负责解释。

24、目前，我国的航天技术在世界上占有相当重要的位置。“长征四号”运载火箭的顺利发射，载人飞船“神舟”五号和“神舟”六号和“神舟”七号也已经发射成功，“嫦娥”一号探月卫星又发射成功。2、凡交接办法未尽事宜由双方协调，如有必要，在交接备忘录中予以记载。

答：优点：占地小，避免了垃圾污染地下水，产生的热量还可以用来发电。3、本办法自公布之日起实行。
附表一
深圳地铁5号线BT项目施工场地交接单
编号：XX年-XX标（土建）-XXX（001起编）
移交方：（施工单位/标段名称）
接收方：（施工单位/标段名称）
交接范围：
交接时间：
工地踏勘纪要：
交接备忘录：
移交方签字（盖章）：
接收方签字（盖章）：
土建监理签字（盖章）：
轨道监理签字（盖章）：
驻地代表签字：（土建/轨道共同）
业主代表签字：
（注：本表由移交方负责填报，一式6份，移交方、接收方、南方公司工程部各2份）
