领取任务.pptx

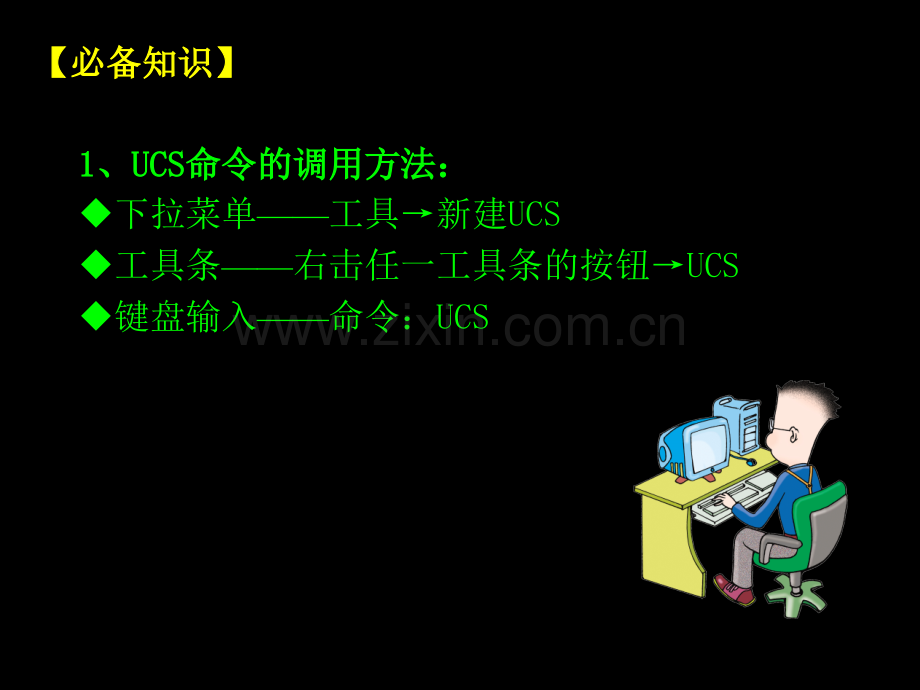

【领取任务领取任务】【必备知识必备知识】1 1、UCSUCS命令的调用方法：命令的调用方法：u下拉菜单工具新建UCSu工具条右击任一工具条的按钮UCSu键盘输入命令：UCS2 2、各功能的含义、各功能的含义将UCS与实体对象的选定面对齐 根据选定的三维对象重新定义新的坐标系 指定新原点 指定空间中的任意3个点位置，确定新的UCS。绕指定轴旋转指定角度，创建新的UCS。沙发主体的绘制沙发主体的绘制长方体长：160 宽：80 高：60梯形体长：140 截面尺寸学案 （新建UCS）运用差集命令在长方体减去梯形体得到沙发主体坐垫的绘制坐垫的绘制(新建新建UCS)UCS)利用对象捕捉功能在沙发主体上绘制绘制长方体移动 尺寸：长80 宽80 高15靠垫的绘制（新建靠垫的绘制（新建UCSUCS）利用对象捕捉功能绘制长方体 高度15用复制命令完成另一组坐垫靠垫圆角的完成圆角的完成坐垫、靠垫圆角半径R5沙发主体圆角半径R3【分解任务分解任务】产产品品评评鉴鉴【课堂小结课堂小结】UCS的创建
