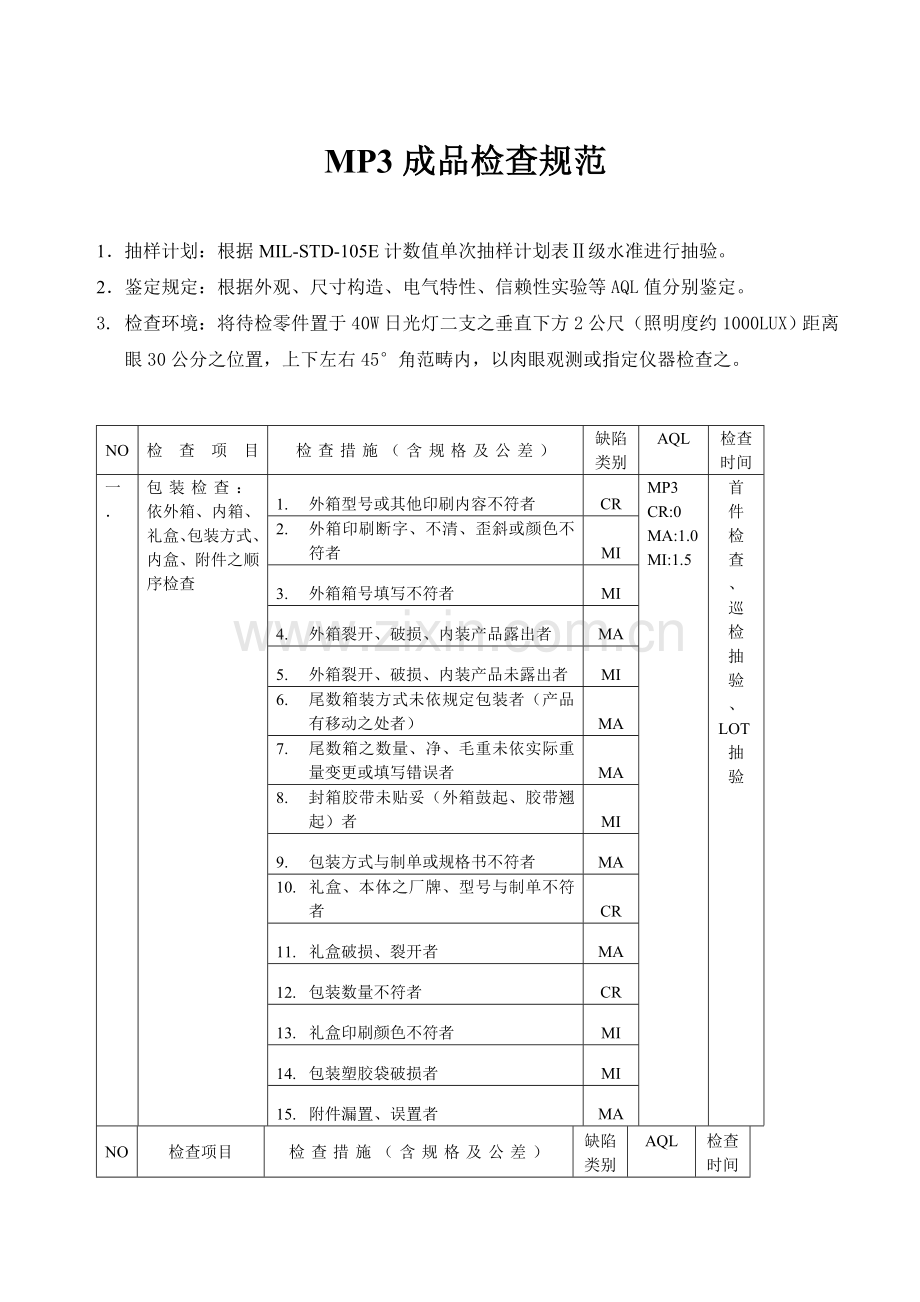

MP3成品检查规范

1． 抽样计划：根据MIL-STD-105E计数值单次抽样计划表Ⅱ级水准进行抽验。
2． 鉴定规定：根据外观、尺寸构造、电气特性、信赖性实验等AQL值分别鉴定。
3. 检查环境：将待检零件置于40W日光灯二支之垂直下方2公尺（照明度约1000LUX）距离眼30公分之位置，上下左右45°角范畴内，以肉眼观测或指定仪器检查之。

NO
检查项目
检查措施（含规格及公差）
缺陷
类别
AQL

检查时间
一．
包装检查：
依外箱、内箱、礼盒、包装方式、内盒、附件之顺序检查
1. 外箱型号或其他印刷内容不符者
CR
MP3
CR:0
MA:1.0
MI:1.5

首
件
检 查
、
巡 检
抽
验
、LOT抽
验
2. 外箱印刷断字、不清、歪斜或颜色不符者
MI
3. 外箱箱号填写不符者
MI
4. 外箱裂开、破损、内装产品露出者
MA
5. 外箱裂开、破损、内装产品未露出者
MI
6. 尾数箱装方式未依规定包装者（产品有移动之处者）
MA
7. 尾数箱之数量、净、毛重未依实际重量变更或填写错误者
MA
8. 封箱胶带未贴妥（外箱鼓起、胶带翘起）者
MI
9. 包装方式与制单或规格书不符者
MA
10. 礼盒、本体之厂牌、型号与制单不符者
CR
11. 礼盒破损、裂开者
MA
12. 包装数量不符者
CR
13. 礼盒印刷颜色不符者
MI
14. 包装塑胶袋破损者
MI
15. 附件漏置、误置者
MA
NO
检查项目
检查措施（含规格及公差）
缺陷
类别
AQL

检查时间

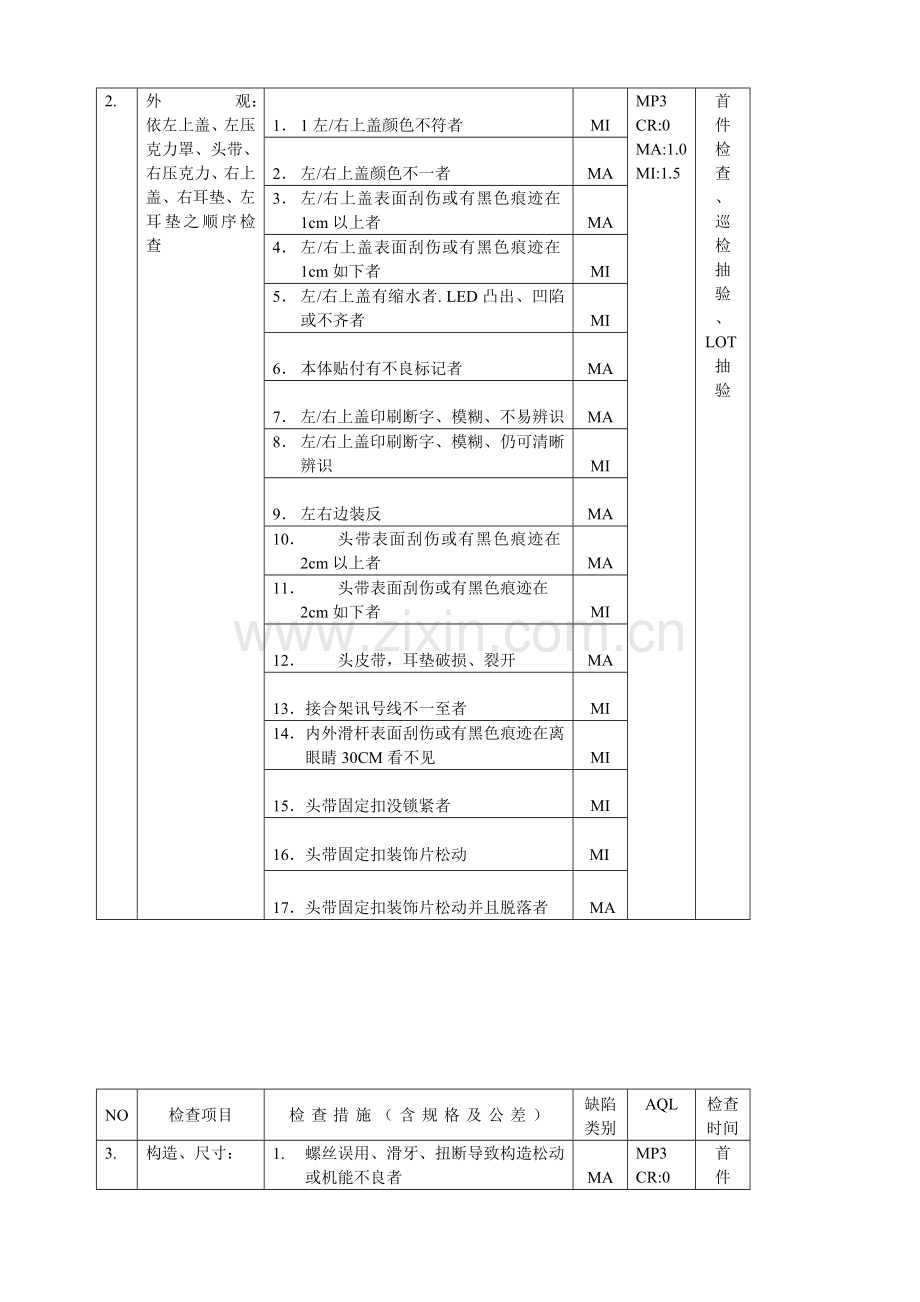

2.
外 观：依左上盖、左压克力罩、头带、右压克力、右上盖、右耳垫、左耳垫之顺序检查
1． 1左/右上盖颜色不符者
MI
MP3
CR:0
MA:1.0
MI:1.5

首
件
检 查
、
巡 检
抽
验
、LOT抽
验
2． 左/右上盖颜色不一者
MA
3． 左/右上盖表面刮伤或有黑色痕迹在1cm 以上者
MA
4． 左/右上盖表面刮伤或有黑色痕迹在1cm 如下者
MI
5． 左/右上盖有缩水者. LED凸出、凹陷或不齐者
MI
6． 本体贴付有不良标记者
MA
7． 左/右上盖印刷断字、模糊、不易辨识
MA
8． 左/右上盖印刷断字、模糊、仍可清晰辨识
MI
9． 左右边装反
MA
10． 头带表面刮伤或有黑色痕迹在2cm 以上者
MA
11． 头带表面刮伤或有黑色痕迹在2cm 如下者
MI
12． 头皮带，耳垫破损、裂开
MA
13．接合架讯号线不一至者
MI
14．内外滑杆表面刮伤或有黑色痕迹在离眼睛30CM看不见
MI
15．头带固定扣没锁紧者
MI
16．头带固定扣装饰片松动
MI

17．头带固定扣装饰片松动并且脱落者
MA

NO
检查项目
检查措施（含规格及公差）
缺陷
类别
AQL

检查时间
3.
构造、尺寸：

1. 螺丝误用、滑牙、扭断导致构造松动或机能不良者
MA
MP3
CR:0
MA:1.0
MI:1.5

首
件
检 查
、
巡 检
抽
验
、LOT抽
验
2. 可活动操作之机构无法操作或失效者（如头带、上盖、滑杆）
MA
3. 可活动操作之机构，过紧或过松者
MA
4. 摇晃耳机有异音者
MA

NO
检查项目
检查措施（含规格及公差）
缺陷
类别
AQL

检查时间
4.
　试　 音

使用电脑或其他音源考考备MP和3WNA格式后，检查人员打开电原开关试音

MP3
CR:0
MA:1.0
MI:1.5

首
件
检 查
、
巡 检
抽
验
、LOT抽
验
1. R/L任一边无声或R/L无声者
CR
2. R/L任一边异常音者
MA
3. R/L任一边杂音者
MA
4. R/L任一边声音小者
MA
5. R/L任一边断音者
MA
6. 转动VR有杂音者
MA
7. 切换SW不安定者
MA
8. SW OFF失效者
MA
9. 打开电原开关接上电源，未输入讯号发射LED即亮者
MA

NO
检查项目
检查措施（含规格及公差）
缺陷
类别
AQL

检查时间
5.
电气测试
（一）仪器连接方式:CLIO。

（一）MAX POWER OUTPUT:

MP3
依
特
殊
检
验
水
准
S 1

首
件
检 查
、
巡 检
抽
验
、LOT抽
验
1. 设定耳机音量VR=MAX；耳机输入信号；

RC OSC=1KHZ； O/P=150mV

2. 此时R/L输出；即为所求

规格：30Mv(1.2V)以上

（二）原则输出失真：

1: 耳机输入；

RC OSC=1KHZ； O/P=150mV

2:调节耳机音量VR，使输出为0.5V

此时R/L之失真度，即为所求

规格：2%如下；

（三）频率响应测定：

1. 耳机输入；

RC OSC=1KHZ；O/P=150Mv

2.调节耳机音量VR，使输出为0.5V,

将此点设定0db

3.变动RC OSC输出分别为100HZ及1 0KHZ;
测定其SET出力,与1KHZ相较之差值;即为
所求
规格:100HZ ： -3~+3db
10KHZ ： -20~-10db

NO
检查项目
检查措施（含规格及公差）
缺陷
类别
AQL

检查时间
5

（四）分离度：

MP3

依
特
殊
检
验
水
准
S1
首
件
检 查
、
巡 检
抽
验
、LOT抽
验
1；使用电脑或其他音源考考备L/R （1K0db）分离源

2；调节耳机音量VR；使输出为1mW(158mv)

3；先将RCH(1KHZ 0dB)单声道音原输入；测得耳机RCH之出

力差；即为L→R之音差

4；LCH(1KHZ 0dB)单声道音原输入；测得耳机LCH之出

耳机LCH之出力差，即为R→L之音差

规格：28db+2db↑

（五）R/L输出音差差（Balance）：

调节耳机音量VR；使输出为1mv(158mv

此点设为0db，分别将R/L人力OFF，测

量其出力差值，即为所求

规格：1J/6H=35db

附注：
MP3 测试措施
一方面把电脑打开：我旳电脑窗口
一、取待测MP3 PCB成品，放入治具中，开关（SW1）打到OFF位置，固定OK 。
二、把USB线端子插入MP3 PCB成品USB插口，然后看放音批示灯与否闪和充电
灯与否亮。注：批示灯闪表达电脑在检测（约1分钟左右），充电灯亮表达在给电池充电。
三、电脑检测到会新增到“移动”盘，然后打开“移动”盘格式化。
四、格式化后，在电脑里分别复制1—2首MP3.WMA格式旳歌。
五、复制完后，拨出USB线端子，再把电源开关拨置ON位置，放音批示与否闪,转音量VR电位器听左右喇叭与否有声音，与否有杂音失真现象,然后按上一曲和下一曲放音与否正常，轻触开关与否正常。
六、目测元件与否对旳、方向与否对、VR与否到位、开关与否装到位。
七、测试时先把冶具上旳电源开关关掉，再放PCB板，测试完毕先关掉电源开关再取出PCB。
