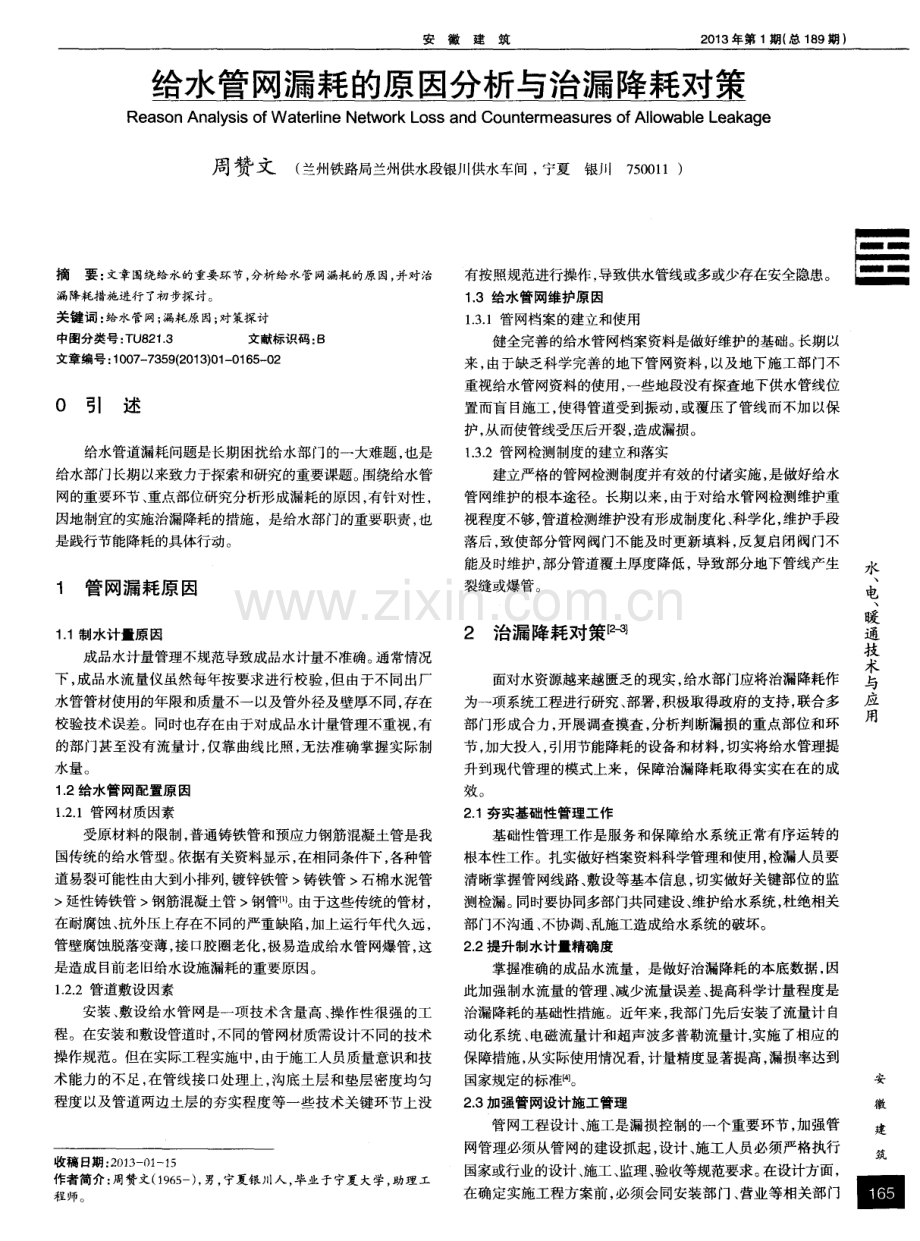

安徽建筑 2 0 1 3年第 1期 ( 总 1 8 9期 ) 给水管网漏耗的原因分析与治漏降耗对 Re a s on An a ly s i s o f W a t e r l i n e Ne t wo r k L o s s a n d Co u n t e r me a s u r e s o f Al l o wa b l e L e a k a g e 周赞文 ( 兰 州 铁 路 局 兰 州 供 水 段 银 川 供 水 车 间， 宁 夏 银 川 7 5 0 0 1 1 ) 摘要 ： 文章围绕给水的重要环节， 分析给水管网漏耗的原因， 并对治 漏降耗措施 进行 了初 步探讨 。 关键 词 ： 给水管网； 漏耗原因； 对策探讨 中图分 类号 ： T UB 2 1 3 文献标识码 ： B 文章 编号 ： 1 0 0 7 7 3 5 9 ( 2 0 1 3 ) 0 1 0 1 6 5 0 2 0 引 述 给水管道漏耗问题是长期困扰给水部门的一大难题 ， 也是 给水部门长期以来致力于探索和研究的重要课题。 围绕给水管 网的重要环节、 重点部位研究分析形成漏耗的原因， 有针对性 ， 因地制宜的实施治漏降耗的措施，是给水部门的重要职责， 也 是践行节能降耗的具体行动。 1 管 网漏耗原 因 1 1制水计量原因 成品水计量管理不规范导致成品水计量不准确。 通常情况 下， 成品水流量仪虽然每年按要求进行校验， 但由于不同出厂 水管管材使用的年限和质量不一以及管外径及壁厚不同， 存在 校验技术误差。同时也存在由于对成品水计量管理不重视 ， 有 的部门甚至没有流量计， 仅靠曲线比照， 无法准确掌握实际制 水量 。 1 2给水管网配置原因 1 2 1管 网材质 因素 受原材料的限制， 普通铸铁管和预应力钢筋混凝土管是我 国传统的给水管型。 依据有关资料显示 ， 在相同条件下， 各种管 道易裂可能性由大到小排列， 镀锌铁管 铸铁管 石棉水泥管 延性铸铁管 钢筋混凝土管 钢管 。由于这些传统的管材 ， 在耐腐蚀、 抗外压上存在不同的严重缺陷， 加上运行年代久远 ， 管壁腐蚀脱落变薄， 接13胶圈老化， 极易造成给水管网爆管 ， 这 是造成目前老旧给水设施漏耗的重要原因。 1 2 2管道敷设因素 安装、 敷设给水管网是一项技术含量高 、 操作性很强的工 程。在安装和敷设管道时， 不同的管网材质需设计不同的技术 操作规范。但在实际工程实施中， 由于施工人员质量意识和技 术能力的不足 ， 在管线接 E t 处理上 ， 沟底土层和垫层密度均匀 程度 以及管道两边土层的夯实程度等一些技术关键环节上没 收稿 日期 ： 2 0 1 3 一 O I 一1 5 作者简介： 周赞文( 1 9 6 5 一 ) ， 男， 宁夏银川人， 毕业于宁夏大学， 助理工 程 师 。 有按照规范进行操作， 导致供水管线或多或少存在安全隐患。 1 3给水管网维护原因 1 3 1管网档案的建立和使用 健全完善的给水管网档案资料是做好维护的基础。 长期以 来， 由于缺乏科学完善的地下管网资料， 以及地下施工部门不 重视给水管网资料的使用 ， 一些地段没有探查地下供水管线位 置而盲 目施工， 使得管道受到振动 ， 或覆压了管线而不加 以保 护， 从而使管线受压后开裂， 造成漏损。 1 3 2管网检测制度的建立和落实 建立严格的管网检测制度并有效的付诸实施 ， 是做好给水 管网维护的根本途径。长期以来， 由于对给水管网检测维护重 视程度不够， 管道检测维护没有形成制度化、 科学化， 维护手段 落后， 致使部分管网阀门不能及时更新填料， 反复启闭阀门不 能及时维护， 部分管道覆土厚度降低， 导致部分地下管线产生 裂缝或爆管。 2 治漏 降耗对 策 面对水资源越来越匮乏的现实， 给水部门应将治漏降耗作 为一项系统工程进行研究、 部署 ， 积极取得政府的支持， 联合多 部门形成合力， 开展调查摸查， 分析判断漏损的重点部位和环 节， 加大投入， 引用节能降耗的设备和材料， 切实将给水管理提 升到现代管理的模式上来，保障治漏降耗取得实实在在的成 效 。 2 1夯 实基础性管理工作 基础性管理工作是服务和保障给水系统正常有序运转的 根本性工作。扎实做好档案资料科学管理和使用， 检漏人员要 清晰掌握管网线路、 敷设等基本信息 ， 切实做好关键部位的监 测检漏。 同时要协同多部门共同建设、 维护给水系统 ， 杜绝相关 部门不沟通、 不协调、 乱施工造成给水系统的破坏。 2 2提升制水计量精确度 掌握准确的成品水流量 ，是做好治漏降耗的本底数据， 因 此加强制水流量的管理、 减少流量误差、 提高科学计量程度是 治漏降耗的基础性措施。近年来， 我部门先后安装了流量计自 动化系统 、 电磁流量计和超声波多普勒流量计， 实施了相应的 保障措施 ， 从实际使用情况看， 计量精度显著提高， 漏损率达到 国家规定的标准 。 2 3加强管网设计施工管理 管网工程设计、 施工是漏损控制的一个重要环节， 加强管 网管理必须从管网的建设抓起 ， 设计 、 施工人员必须严格执行 国家或行业的设计 、 施工、 监理、 验收等规范要求。 在设计方面， 在确定实施工程方案前， 必须会同安装部门、 营业等相关部门 水 、 电 、 暖 通 技 术 与 应 用 安 徽 建 筑 固 匡 2 0 1 3年第 1期( 总 1 8 9期 ) 安徽建筑 一 _ -一l 一 水 、 电 、 暖 通 技 术 与 应 用 安 徽 建 筑 圜 进行现场实地勘察， 共同研究设计施工方案。 在施工方面， 管网 _T程施1 二 必须严格执行设计方案， 按照操作规范和技术要求实 施， 引入监理机制 ， 加强施_T验收制度， 严格实行 =： 程报告制 度， 为监理和验收提供依据。 2 4加快老旧管网更新改造 老旧管网因为管材的缺陷以及长年失修的原因， 是目前供 水漏损的主要原因之一。按照国家有关规定 ： 对 D N 7 5及以上 供水管网每年更新率不低于 1 ，对 D N 5 0及以下管网每年更 新率不低于 2 。结合本地区实际能力， 制定老旧管网更新改 造的实施计划。 按照财政实力， 既可以由点到面， 既更新改造漏 损关键部位的方式 ， 再推进实施全面系统的更新 ， 也可以先高 漏耗区、 后低漏耗区的方式 ， 积极引用先进的节能降耗管材， 加 快推进老 旧管 网的更新改造。 2 5提高给水检漏水平 开展普查、 排查工作， 做到及时查漏维修是检漏降耗的有 效途径。特别要加强入冬和初秋时节管网巡查力度， 明确重点 巡查部位， 加强对阀门的检查工作， 定期清理、 启闭和维护。配 置检测设备如听漏检棒 、 检漏仪、 相关仪及寻管仪等， 积极引进 和使用先进的检漏技术 ，如分区装表计量检漏 ( 简称 D M A ) 技 术、 计算机检测控制综合检漏技术， 从而减少管网漏水量。 2 6提升人员素质 大力培养和配备一支技术精湛，业务能力强的技术队伍 ， 是治漏降耗的重要工作。 随着现代科学技术的发展， 新型管材、 信息技术和检漏新型设备和技术的应用 ， 迫切需要-：t t t, 具有综 合管理和技术能力的人才做支撑保障。因此， 要结合给水管网 工作的性质和特点， 树立现代管理人才培养的理念， 积极开展 形式多样的岗位培训 ， 加强对新型设备的使用和培训 ， 全面提 升业务能力， 为现代化城市供水提供保障。 3 结语 水资源是人类社会的紧缺资源， 节约用水是给水部门责无 旁贷的责任 ， 面对给水设施 良莠不齐、 发展程度不均衡的问题 ， 我们给水部门的工作人员，不能受条件的限制而制约工作进 展， 一定要强化责任， 协调配合 ， 以高度的责任感履行 自己的职 责， 为节约水资源作出应有的贡献。 参考文献 1 1 崔建国， 王俊岭 城市给水管道的漏损及防治对策【 J _ 科技情报开 发 与经济， 2 o 0 2 ( 1 ) 2 】 郭金瑞关于降低给水管道漏耗的措施 J J 内蒙古科技与经济， 2 0 0 8 ( 1 9 ) 【 3 】 张从菊 ， 朱兆亮 城镇给 水管网漏 失原因及对策 探讨I J 】 中国水运 ， 2 0 0 8 ( 6) 4 】 C J J 9 2 2 0 0 2 ，城 市供水管网漏损控制及评定标准 s 】 北京： 中国建 筑工业出版社 ， 2 0 0 2 坐 - N - Ne- 出 盘逝逝业姑妇 逝 逝盛逝 逝 逝N - -Ne 业- a f r o- - a - -a 业逝 逝妇 出业 盛 ( 上接 第 1 1 2页) 建模 中， 根据圣维南原理对拉索锚固端的受力情况及锚拉板边 界条件进行等效计算， 使索力值等效为锚垫板上的均布压力荷 载， 均布压力荷载可通过公式 f = F A计算 ， 其中： F为成桥 时拉索索力； A为锚垫板受力面积。 锚拉板底部与钢箱粱焊接， 边界条件采用底部固结 ， 计算模型如图2 。 4 计算结果分析 根据第四强度理论， 在复杂应力作用下， 钢材由弹性状态 转入塑性状态的条件是按该理论计算的综合等效应力 与 钢材单向应力下屈服应力 仃 相比较来判断， 则 = V O z + ； 一 ( 【 盯 y + 【 + 盯 盯 ) + 3 ( T ： + T ： + T 2 ) ， 对 于壳单元单元平面法向应力很小， 可近似认为其为 0 ， 则处于 空 间 平 面 应 变 状 态， 方 程 变 为： 仃 = 、 盯 ： + 盯 ： 一 盯 盯 + 3 ， 当 只 有 剪 应 力 时， 盯 ： 0 则： 盯 - g 3 = 盯 ， 由 此 得 屈 服 剪 应 力： T = = 0 5 8 盯 ， 当 盯 时， 材料处于弹性状态， 反之 、 3 处于塑性状态 。 由图 3 - 6可知，锚垫板附近区域各板件局部应力明显较 大， 塑性区应力较大； 锚垫板下部， 即竖拉板 、 横拉板与钢主梁 连接处附近区域各板件局部应力相对较小； 锚垫板上部 ， 即顶 帽板附近区域各板件局部应力相对最小； 锚垫板与支撑管连接 处有一定的应力集中。 由图 6可知， 变形主要为轴向变形 ， 即索 力方向的拉伸变形， 最大变形量为 1 7 m m。 发生于锚垫板处 ， 全 结构的变形值很小 ， 对结构的安全使用没有影响。 5 结论 本文通过用 A N S Y S 1 2 0对某斜拉桥锚拉板进行实体建 模 ， 分析了锚拉板局部应力及变形， 得出如下结论： 锚垫板附近区域各板件局部应力明显较大， 尤其是塑性 区应力最大 ， 设计时应做适当的加强； 锚垫板与支撑管连接处 有一定 的应力集 中， 设计 时应适 当加大锚垫板的厚度 ； 锚拉板的变形较小， 对结构影响不大。 参考文献 1 】 王勇， 金卫兵， 徐立功， 石利群灌 河斜拉桥锚拉板结构分析f J 埘见 代 交通技术 ， 2 o o 4 ( 1 ) 2 侯文崎， 叶梅新 结合梁斜拉桥锚拉板结构研究 钢结构， 2 0 0 2 ( 2 ) 【 3 张海龙 ， 林致胜 斜拉索锚拉板局部应力分析【 J 公路交通技术， O l O ( 2 ) 4 陈哗 ， 郭圣栋 斜拉桥结构仿真分析 J 】 _ 华东交通大学学报， 2 0 0 5 ( 4 ) 【 5 1 刘宏， 汪双炎， 徐海鹰 灌河桥锚拉板模型疲劳试验研究【 J 钢结构， 2 0 0 7 ( 4 ) 【 6 】 卫星， 李小珍， 李俊 ， 强士中， 王子建 钢箱梁斜拉桥锚拉板式索梁 锚固结构的试 验研究 f J 】 工程力学， 2 0 0 7 ( 4 ) 7 1 I T G D 6 2 2 0 0 4 ， 公路桥涵设计通用规范f s 】 北京： 人民交通出版社 ，nn4
