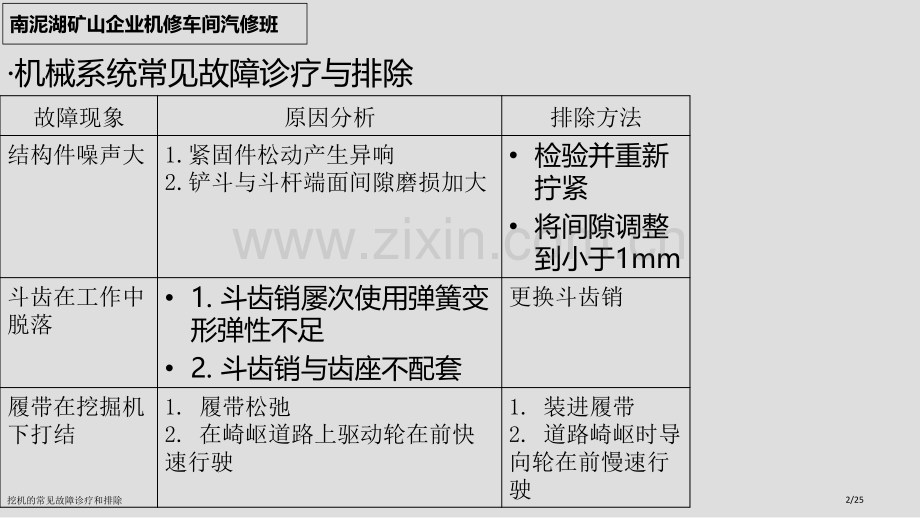

挖机常见故障诊疗与排除挖机常见故障诊疗与排除挖机的常见故障诊疗和排除1/25南泥湖矿山企业机修车间汽修班故障现象原因分析排除方法结构件噪声大1.紧固件松动产生异响2.铲斗与斗杆端面间隙磨损加大检验并重新拧紧将间隙调整到小于1mm斗齿在工作中脱落1.斗齿销屡次使用弹簧变形弹性不足2.斗齿销与齿座不配套更换斗齿销履带在挖掘机下打结1.履带松弛2.在崎岖道路上驱动轮在前快速行驶1.装进履带2.道路崎岖时导向轮在前慢速行驶机械系统常见故障诊疗与排除挖机的常见故障诊疗和排除2/25南泥湖矿山企业机修车间汽修班故障现象原因分析排除方法风扇不转1.电气或接插件接触不良2.风量开关、继电器或温控开关损坏3.保险丝断或电池电压太低修理或更换风扇运转正常，但风量小吸气侧有障碍物蒸发器或冷凝器翅片堵塞，传热不畅风机叶轮有一个卡死或损坏清理挖机的常见故障诊疗和排除3/25南泥湖矿山企业机修车间汽修班压缩机不运转或运转困难电路因断线、接触不良造成压缩机离合器不吸合压缩机皮带张紧不够，皮带太松压缩机离合器线圈断线、失效修理更换离合器线圈1.储液器高低压开关起作用冷媒量太少或太多冷媒（制冷剂）量不足1.制冷剂泄漏2.制冷剂充注量太少排除泄漏点充入适量制冷剂挖机的常见故障诊疗和排除4/25南泥湖矿山企业机修车间汽修班正常工作情况下高低压表读数当环境温度为：3050时 高压表读数 1.471.67MPa（1517kgf/cm）低压表读数 0.130.20MPa（1.42.11kgf/cm）低压压力偏高低压管表面有霜附着1.膨胀阀开启太大2.膨胀阀感温包接触不良3.系统内制冷剂超量更换膨胀阀正确安装感温包排除一部分抵达 要求量挖机的常见故障诊疗和排除5/25南泥湖矿山企业机修车间汽修班低压压力偏低高低压表均低于正常值制冷剂不足补充制冷剂到要求量低压表压力有时为负压低压胶管有堵塞，膨胀阀有冰堵或脏堵修理系统，冰堵应更换贮液器蒸发器冻结温控器失效更换温控器挖机的常见故障诊疗和排除6/25南泥湖矿山企业机修车间汽修班膨胀阀入口侧凉，有霜膨胀阀堵塞清洗或更换膨胀阀膨胀阀出口侧不凉，低压压力有时为负压膨胀阀感温管或感温包漏气更换膨胀阀挖机的常见故障诊疗和排除7/25南泥湖矿山企业机修车间汽修班高压表压力偏高 高压表压力偏高，低压表压力偏高1.循环系统中混有空气2.制冷剂充注过量排空，重抽真空充制冷剂放出适量制冷剂 冷凝器被灰尘杂物堵塞 冷凝风机损坏冷凝器冷凝效果不好清洗冷凝器去除堵塞检验更换冷凝风机挖机的常见故障诊疗和排除8/25南泥湖矿山企业机修车间汽修班高压表压力偏低 高低压压力均偏低 低压压力有时为负压 压缩机有故障制冷剂不足低压管路有堵塞损坏压缩机内部有故障，压缩机及高压管发烫修理并按要求补充制冷剂清理或更换故障部位更换压缩机挖机的常见故障诊疗和排除9/25南泥湖矿山企业机修车间汽修班 热水阀未关闭 热水阀损坏，关不住 暖风抵消冷气效果，制冷效果差关闭热水电磁阀更换热水电磁阀挖机的常见故障诊疗和排除10/25液压系统常见故障诊疗与排除南泥湖矿山企业机修车间汽修班故障现象 原因分析 排除方法挖掘机全车无动作1.液压油箱油量不够，主泵吸空加足液压油2.吸油滤清器堵死更换滤清器，清洗系统3.发动机联轴器损坏（如胶盘、弹性盘）更换4.主泵损坏更换或维修主泵5.伺服系统压力过低或无压力调整到正常压力，如伺服溢流阀调不上压力，则拆开清洗，如弹簧疲劳可加垫或更换6.安全阀调定压力过低或卡死调整到正常压力，如调不上压力，则拆开清洗，如弹簧疲劳可加垫或更换7.主泵吸油管爆裂或拔脱更换新管件挖机的常见故障诊疗和排除11/25 单边履带不能行驶1.给单边履带行走供油主泵损坏更换2.履带轨断裂联接3.行走先导阀损坏，行走伺服压力过低更换4.主阀杆卡死，弹簧断裂修复或更换5.行走马达损坏更换6.行走减速器损坏更换7.回转接头上下腔沟通换油封或总成清洗8.行走油管爆裂更换南泥湖矿山企业机修车间汽修班挖机的常见故障诊疗和排除12/25南泥湖矿山企业机修车间汽修班挖掘机全车动作迟缓无力1.压油箱油位不足加足液压油2.发动机转速过低调整发动机转速3.伺服系统压力过低调整到要求压力4.系统安全阀压力过低调整到要求压力5.主泵供油不足，提前变量调整主泵变量点调整螺栓6.主泵内泄严重，如配油盘与缸体间球面磨损严重，压紧力不够，柱塞与缸体间磨损，造成内泄更换主泵或修复7.行走马达、回转马达、油缸都有不一样程度磨损，产生内泄更换或修复磨损件8.年久挖掘机因为密封件老化，液压元件逐步磨损，液压油变质，使作业速度随温度提升而减慢无力更换液压油，更换全车密封件，重新调整液压元件配合间隙与压力9.发动机滤清器堵塞，造成加载转速降速严重，严重时熄火更换滤芯10.液压油滤清器堵塞，会加紧泵、马达、阀磨损而产生内泄按保养纲领定时清洗和更换滤芯11.主阀杆与阀孔间隙磨损过大，内泄严重阀杆修复挖机的常见故障诊疗和排除13/25南泥湖矿山企业机修车间汽修班左右行走无动作（其它正常）1.中央回转接头损坏更换油封，如沟槽损坏应更换损坏件2.行走操纵阀高压腔与低压腔击通更换3.行走操纵阀内泄严重，造成行走伺服压力过低更换4.主阀中行走阀过载压力过低或阀杆卡死调整、研磨5.左右行走减速器有故障修复6.左右行走马达有故障修复7.油管爆裂更换挖机的常见故障诊疗和排除14/25南泥湖矿山企业机修车间汽修班行走时跑偏（其它正常）1.双泵流量相差过大调整2.主泵变量点调整有误差或有一个泵内泄过大调整或修复3.主阀中有一行走阀芯内或外弹簧损坏或卡紧更换4.行走马达有磨损而产生内泄修复或更换5.中央回转接头密封件老化损坏更换密封件6.左右履带松紧不一调整7.行走制动器有带车现象调整8.先导阀有内泄或损坏更换挖机的常见故障诊疗和排除15/25南泥湖矿山企业机修车间汽修班未操作时行走机构有移动现象1.先导阀手柄压盘，压紧量过大调整2.先导阀阀芯有卡紧现象更换3.主阀阀杆有卡紧现象或阀杆弹簧断裂修复4.挖掘时行走抱闸未抱死调整动臂（斗杆、铲斗）只有单向动作1.先导阀阀芯卡死修复2.主阀阀芯卡死或阀杆弹簧断裂修复或更换挖机的常见故障诊疗和排除16/25南泥湖矿山企业机修车间汽修班动臂（斗杆、铲斗）无动作1.先导阀卡死，或内泄严重，或伺服压力过低更换2.主阀动臂阀杆卡死或过载压力过低修复3.供油路油管漏油，拔脱，O型圈损坏，管接头松动更换损坏件4.主阀内部砂眼，高低压腔沟通更换挖机的常见故障诊疗和排除17/25南泥湖矿山企业机修车间汽修班动臂（斗杆、铲斗）下落过快或在一定高度不操纵时工作油缸在自重下下坠1.先导操纵阀阀芯卡紧修复或更换2.过载阀压力过低调整3.油缸内泄大更换密封，修复油缸内壁划痕和沟槽或更换油缸4.油管接头松动，O形圈损坏更换挖机的常见故障诊疗和排除18/25南泥湖矿山企业机修车间汽修班动臂（斗杆、铲斗）工作迟缓无力1.先导阀输出压力过低，先导阀有内泄更换2.动臂（斗杆）合流时，有一片阀未工作，造成没合流修复、清洗3.多路阀内泄严重或有砂眼更换4.过载压力低调整5.油缸内泄大更换油封6.主泵有内泄，工作不正常修复或更换未操作时动臂（斗杆、铲斗）有运动现象1.先导阀手柄压盘，压紧量过大调整2.先导阀阀芯卡紧修复或更换3.多路阀阀芯卡紧或内泄过大研磨或更换4.多路阀阀杆弹簧断裂更换5.工作油缸泄漏，作业设备在自重下下降更换油封6.主阀过载溢流阀压力过低或弹簧断裂调整到要求压力，如弹簧断裂应更换挖机的常见故障诊疗和排除19/25南泥湖矿山企业机修车间汽修班液压油油温过高1.没有正确使用挖掘机要求标号液压油更换液压油2.液压油冷却器外表油污、泥土多，通风孔堵塞清洗3.发动机风扇皮带打滑或断开调整皮带松紧度或更换4.液压油油箱油位过低加足液压油5.液压油污染使马达、主阀、油缸等液压元件内部零件或密封件加速磨损产生内泄，引发油温升高，行走、回转、工作装置动作迟缓无力，而温度高又会使液压油恶化，安全阀封闭不严，溢流损失及时更换各种滤芯挖机的常见故障诊疗和排除20/25南泥湖矿山企业机修车间汽修班回转无动作（其它动作正常）1.液压油管破裂更换2.伺服阀内泄、阀杆卡住或损坏修复或更换3.主阀上回转阀杆卡死修复4.回转马达损坏修复或更换5.回转制动器没打开调整6.回转减速器内部损坏修理、更换损坏齿轮7.回转支承损坏更换挖机的常见故障诊疗和排除21/25南泥湖矿山企业机修车间汽修班回转左右方向速度不等（其它正常）1.伺服阀内泄过大更换2.多路阀左右回转过载压力不等调整3.多路阀回转阀杆有轻微卡紧现象研磨4.回转制动抱闸调整回转迟缓无力（其它正常）1.液压油管外泄严重更换管件和密封件2.伺服阀内泄大，压力低于要求值更换3.多路阀回转过载压力低调整4.回转制动器带车调整5.回转马达内泄严重修复或更换6.多路阀高、低压腔击通，阀体有铸造砂眼，造成单向动作或几个动作联动更换挖机的常见故障诊疗和排除22/25南泥湖矿山企业机修车间汽修班未操作回转机构而有回转现象1.先导阀手柄压盘，压紧量过大调整2.先导阀阀芯有卡紧现象修复3.主阀阀杆弹簧断裂更换挖机的常见故障诊疗和排除23/25南泥湖矿山企业机修车间汽修班挖掘机工作时产生异响、异常振动1.液压油箱油量不足补油2.油液中含水分、空气过多更换3.主泵柱塞打断，发出振动、噪音更换4.多路阀安全阀发响调整5.联轴器损坏更换6.减速器齿轮损坏更换7.冷却风扇叶刮导风罩调整8.硬管管卡未卡紧而振动调整9.滤清器堵塞更换10.吸油管进气排气11.发动机转速不均调整12.工作装置轴承没有润滑或研伤加润滑油或更换轴或套挖机的常见故障诊疗和排除24/25南泥湖矿山企业机修车间汽修班油缸无力、漏油1.密封损坏更换密封件2.活塞杆拉磨出沟槽或活塞杆镀铬层局部脱落引发漏油刷镀、喷涂、修复或更换3.油缸工作爬行振动噪声，原因是缸内有空气排气油泵系统不供油或供油不足1.发动机转速太低调整到正常转速2.主泵有故障更换3.油箱油量不足补油4.先导阀压力不足调整5.油管破裂，油管接头松动，O形圈损坏更换挖机的常见故障诊疗和排除25/25
