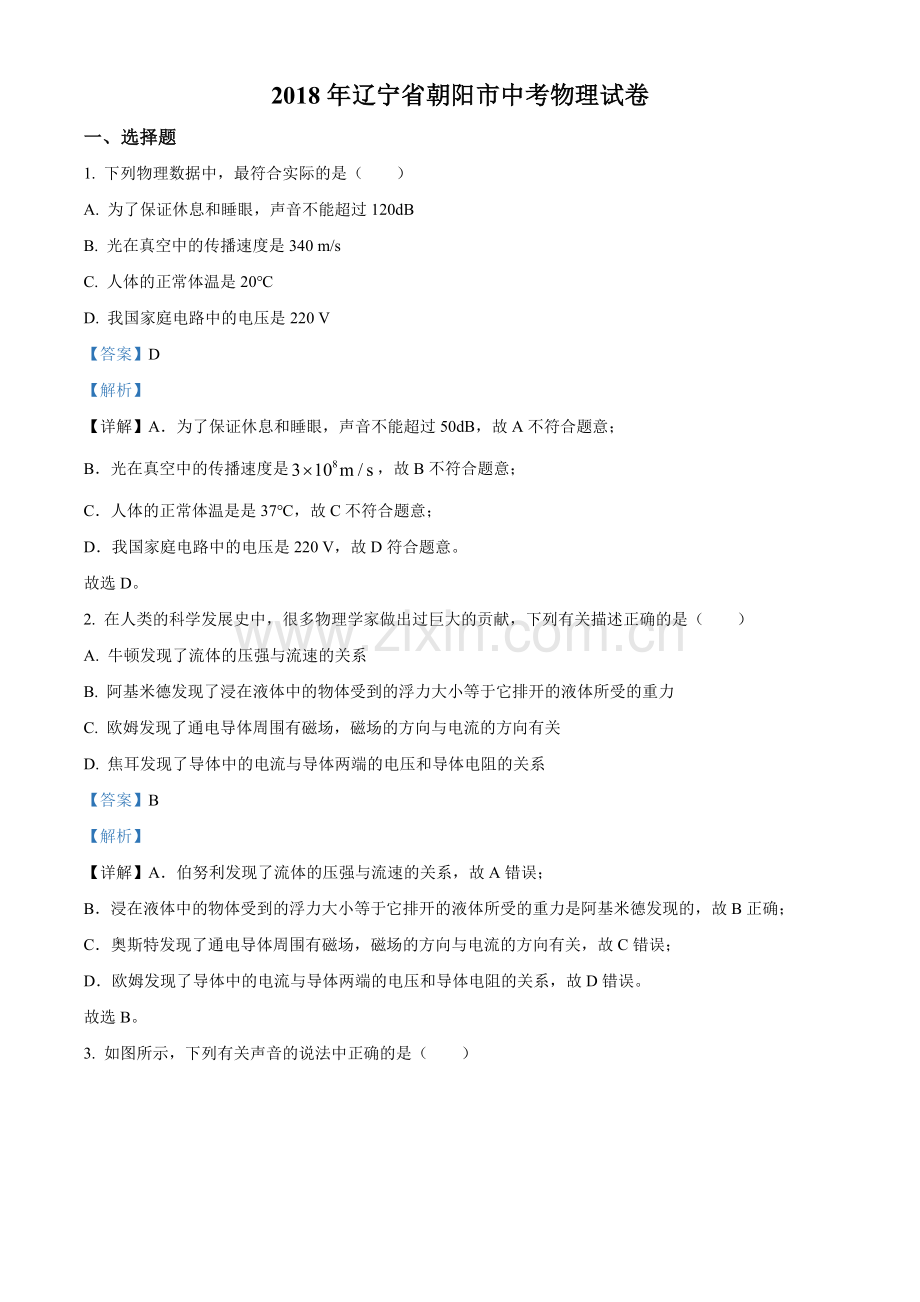

2018年辽宁省朝阳市中考物理试卷
一、选择题
1. 下列物理数据中，最符合实际的是（　　）
A. 为了保证休息和睡眼，声音不能超过120dB
B. 光在真空中的传播速度是340 m/s
C. 人体的正常体温是20℃
D. 我国家庭电路中的电压是220 V
【答案】D
【解析】
【详解】A．为了保证休息和睡眼，声音不能超过50dB，故A不符合题意；
B．光在真空中的传播速度是，故B不符合题意；
C．人体的正常体温是是37℃，故C不符合题意；
D．我国家庭电路中的电压是220 V，故D符合题意。
故选D。
2. 在人类的科学发展史中，很多物理学家做出过巨大的贡献，下列有关描述正确的是（　　）
A. 牛顿发现了流体的压强与流速的关系
B. 阿基米德发现了浸在液体中的物体受到的浮力大小等于它排开的液体所受的重力
C. 欧姆发现了通电导体周围有磁场，磁场的方向与电流的方向有关
D. 焦耳发现了导体中的电流与导体两端的电压和导体电阻的关系
【答案】B
【解析】
【详解】A．伯努利发现了流体的压强与流速的关系，故A错误；
B．浸在液体中的物体受到的浮力大小等于它排开的液体所受的重力是阿基米德发现的，故B正确；
C．奥斯特发现了通电导体周围有磁场，磁场的方向与电流的方向有关，故C错误；
D．欧姆发现了导体中的电流与导体两端的电压和导体电阻的关系，故D错误。
故选B。
3. 如图所示，下列有关声音的说法中正确的是（　　）

A. 图甲，敲击鼓面，看到鼓面上的泡沫颗粒在跳动。说明声音是由物体的振动产生的
B. 图乙，把钢尺一端紧压在桌面上，另一端伸出桌面一定长度，用不同的力拨动，钢尺发出的音调不同
C. 图丙，汽车的倒车雷达能发现车后的物体，是利用了声音可以传递能量
D. 图丁，发声的扬声器使烛焰晃动，说明声音可以传递信息
【答案】A
【解析】
【详解】A．图甲，敲击鼓面，听到鼓声的同时，看到鼓面上的泡沫颗粒在跳动。说明声音是由物体的振动产生的，故A正确；
B．图乙，把钢尺一端紧压在桌面上，另一端伸出桌面一定长度，用不同的力拨动，钢尺振动的幅度不同，发出的响度不同，故B错误；
C．图丙，汽车的倒车雷达能发现车后的物体，是利用了声音可以传递信息，故C错误；
D．图丁，发声的扬声器使烛焰晃动，说明声音可以传递能量，故D错误。
故选A。
4. 2018年4月16日晚，美国商务部发布公告称，美国政府在未来7年内禁止中兴通信向美国企业购买敏感产品，使我国的中兴公司受到了很大损失。很多有责任的公司，纷纷加入了对芯片的研发行列，中国的“龙芯”已经取得了较大的进展，如图所示，在不久的将来，我国的芯片定会走到世界的前列。能源信息和材料是现代社会发展的三大支柱。关于能源、信息和材料，下列说法正确的是(　　　)

A. 2018年5月23日，朝鲜炸毁了自己的核试验场所。核原料是可再生能源
B. 中国“龙芯”是利用绝缘体材料制成的
C. 芯片的材料主要是半导体
D. 我国的“北斗”卫星导航定位系统是利用超声波进行定位和导航的
【答案】C
【解析】
【详解】A．核能属于新能源，但核燃料的总量是一定的，是不可再生能源，故A错误；
BC．中国的“龙芯”是由半导体材料制成的。故B错误、C正确；
D．“北斗”卫星导航是利用电磁波进行定位和导航的，超声波无法在真空中传播。故D错误。
故选C。
5. 如图所示的四种现象中，由光的直线传播形成的是（　　）
A. 水中倒影
B. 小孔成像
C. 铅笔“折断”
D. 雨后彩虹
【答案】B
【解析】
【详解】A．水中的倒影是平面镜成像，运用了光的反射原理，故A选项不符合题意；
B．小孔成像是根据光的直线传播形成的，故B选项符合题意；
C．铅笔折断是光的折射，故C选项不符合题意；
D．雨后彩虹也是光的折射形成的，故D选项不符合题意。
故选B
6. 如图所示属于费力机械的是（　　）
A. 用起子撬瓶盖
B. 用天平称质量
C. 用动滑轮提升物体
D. 用钓鱼竿钓鱼
【答案】D
【解析】
【详解】A．瓶盖起子使用时，动力臂大于阻力臂，属于省力杠杆，故A不符合题意；
B．托盘天平是等臂杠杆，不是费力机械，故B不符合题意；
C．动滑轮使用时可以省力，省力机械，故C不符合题意；
D．钓鱼竿使用时，动力臂小于阻力臂，属于费力机械，故D符合题意。
故选D。
7. 如图所示的家庭电路中，有两个器件连接错误，它们是（　　）

A. 闸刀开关和带开关的灯泡
B. 带开关的灯泡和带熔丝的二线插座
C. 带开关的灯泡和三线插座
D. 闸刀开关和三线插座
【答案】C
【解析】
【详解】由于火线和大地间有220V电压，而零线和大地间没有电压，所以开关应接在火线一侧，这样断开开关时，就与火线断开连接了，避免发生触电事故，所以图中带开关的灯泡连接是错误的，三孔插座的接法是：上地、左零、右火，图中的接法也是错误的．
8. 某四冲程汽油机，下图中明显体现内能和机械能相互转化的是（　　）
A. B. C. D.
【答案】AD
【解析】
【详解】A．图中两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，即内能转化为机械能；故A符合题意；
B．图中排气门开启，气体流出汽缸，是排气冲程，无明显的能量转化；故B不符合题意；
C．图中图丙进气门开启，气体流入汽缸，是吸气冲程，无明显的能量转化；故C不符合题意；
D．图中两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，即机械能转化为内能；故D符合题意。
故选AD。
9. 重力均为2.5×103N的a、b两件货物在甲、乙两台吊车钢索的牵引下竖直向上运动，它们运动的s﹣t图象分别如图甲、乙所示。则对图象描述的运动过程，下列说法正确的是（　　）

A. 货物a做匀速直线运动，货物b做变速直线运动
B. 货物a所受重力和钢索对它的牵引力是一对平衡力，货物b所受重力和钢索对它的牵引力不是一对平衡力
C. a、b两件货物经过6 s，甲、乙两台吊车做的总功都是1.0×103 J
D. 前6s内，货物a运动的平均速度大于货物b运动的平均速度
【答案】AB
【解析】
【详解】AB．s﹣t图象中图像的斜率表示物体运动的速度。甲图为直线，斜率不变，说明货物a做匀速直线运动。匀速直线为平衡状态，所以，货物a所受重力和钢索对它的牵引力是一对平衡力；乙图为曲线，斜率一直在改变，说明货物b做变速直线运动。变速直线运动为非平衡状态，所以货物b所受重力和钢索对它的牵引力不是一对平衡力。故AB正确；
CD．由图象可知，物体a做匀速直线运动，吊车甲的牵引力

物体b做减速直线运动，无法计算出加速度的大小，因此乙吊车的牵引力无法求出。6s内，a运动的距离

b运动的距离

由 得，甲吊车做的总功是1.0×103 J，乙吊车的总功无法求出。由 得，货物a运动的平均速度小于货物b运动的平均速度。故C D错误。
故选AB。
二、非选择题
10. 一只蚊子从你耳旁飞过，你能听到它翅膀振动所发出的声音，可是一只蝴蝶飞过你的耳旁时，你却听不见声音，这是因为它们翅膀振动发声的______（填音调/响度/音色）不同；用洗衣机洗衣服时，衣服没放好就会引起洗衣机的剧烈振动而发出噪声，这时应采取的措施是把衣服放平，这是在______（填声源处/传播过程中/人耳处）减弱噪声。
【答案】 (1). 音调 (2). 声源处
【解析】
【详解】[1]蝴蝶翅膀振动发声的频率低于20Hz，属于次声波，故人耳听不见，蚊子翅膀振动发声的频率高于20Hz，人耳可以听见，而振动频率的高低会影响音调的高低。
[2]衣服没放好就会引起洗衣机的剧烈振动而发出噪声，把衣服放平减弱噪声，这是在声源处减弱噪声。
11. 随着生活水平的提高，越来越多的家庭采用“水地暖”进行取暖。如图甲为铺设在地板下的管道，利用热水在管道内循环流动。加热整个地板向室内供暖这是利用水有较大的_____（填“密度”、“比热容”或“传热性”）。北京时间2018年4月2日，“天宫一号”完成任务再入大气层，图乙是返回地面的情况，它在大气层中被烧毁，这是通过_____（填“做功”或“热传递”）来改变内能的。

【答案】 (1). 比热容 (2). 做功
【解析】
【详解】[1]“水地暖”以水为媒介，是因为水的比热容大，在质量相同、降低的温度相同时，水放出的热量多，取暖效果好。
[2]飞船返回大气层，飞船外壳与空气摩擦温度不断升高，会被烧毁，这是通过做功方式改变飞船的内能。
12. 小梦同学身高160cm，站在竖直放置的平面镜前1.5m处，当她以0.2m/s的速度向平面镜走近时，她在平面镜中的像高度____（填“大于”、“小于”或“等于”）160cm；经过3s后，小梦和她的像之间的距离是_____，小梦从平面镜中看到墙上挂钟的指针如图所示，则挂钟显示的实际时间是_______。

【答案】 (1). 等于 (2). 1.8m (3). 7：20
【解析】
【详解】[1]平面镜成正立、等大、等距的虚像，小梦同学以0.2m/s的速度向平面镜走近时，其身高没有变化，故她在平面镜中的像高度也不变。
[2]根据可得，经过3s后，小梦向前移动的距离
s＝vt＝0.2m/s×3s＝0.6m
此时物距为
1.5m-0.6m＝0.9m
像距始终等于物距，因此小梦和她的像之间的距离为
0.9m+0.9m＝1.8m
[3]方法一：根据平面镜成像特点，即物像关于平面镜对称，作出平面镜中钟表指针的实际情况，如下图，可以看到钟表的实际时间是7：20。

方法二：把试卷翻过来，注意上下不要颠倒，直接从试卷的反面看钟表的实际时间是7：20。
13. 观察图中的情况，可以明显说明力能改变物体运动状态的三个图是 ______ ，明显说明力能使物体发生形变的三个图是 ______ 。

【答案】 (1). BEF (2). ACD
【解析】
【详解】[1]力能改变物体运动状态，即速度或运动方向发生了改变，B图中足球的速度发生了改变，运动状态发生了改变，E图中，足球从运动，到被守门员扑住，变为了静止状态，运动状态发生了改变。F图中打乒乓球，乒乓球的速度发生了改变，状态发生了改变。
[2]A选项将弹簧拉开，形状发生了改变，C图把竹子压弯，发生了形变，D图把尺子压弯，发生了形变。
14. 家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是______（填并联/串联）在电路中的。如图所示电路。闭合开关后，电流表A1的示数为0.9A，A3的示数为0.4A，则通过L2的电流是______A。

【答案】 (1). 并联 (2). 0.5
【解析】
【详解】[1]家庭中的用电器，各自工作时相互独立，互不影响，并大多额定电压为220V，只有采取并联的方式进行连接才可达到这个要求，所以家庭中的用电器大多是并联的。
[2]由图可知，L1、L2并联，电流表A1测干路电流，A3测通过L1的电流，A2测通过L2的电流，根据并联电路电流规律得，通过L2的电流

15. 人工降雨的方式之一是将干冰投撒到云层中，干冰______（填升华/熔化/凝华）时从周围吸收大量的热，使空气中的水蒸气液化成小水滴形成雨。我国大型客机C919，飞机上装有3D打印的钛合金零件，3D打印技术就是在高能激光的作用下，钛合金粉末会______（填物态变化名称）成液态，然后成型。
【答案】 (1). 升华 (2). 熔化
【解析】
【详解】[1]干冰是固态的二氧化碳，在常温下会立即升华为气态，升华吸收大量的热，常用来人工降雨。
[2]钛合金粉末由固态变成液态的过程叫做熔化。
16. 将重为10N的木块放在水平木板上，至少要用4N的水平拉力，才能使它从原地开始运动，如图所示，木块从原地开始移动以后，用3N的水平拉力，就可以使木块持续做匀速直线运动，由此可知：木块受到的滑动摩擦力为______N；如果开始时用2N的水平拉力拉木块，木块受到的摩擦力为______N。

【答案】 (1). 3 (2). 2
【解析】
【详解】[1]木块从原地开始移动以后，用3N的水平拉力，就可以使木块持续做匀速直线运动，拉力和滑动摩擦力是一对平衡力，两个力大小相等，因为拉力是3N，故滑动摩擦力也是3N。
[2]如果开始时用2N的水平拉力拉木块，因为将重为10N的木块放在水平木板上，至少要用4N的水平拉力，所以木块处于静止状态，木块受到平衡力，拉力等于静摩擦力，故木块受到的摩擦力是2N。
17. 利用如图所示的实验，探究影响电阻大小的因素。a、b、c都是镍铬合金丝，a、b的长度相等，a的横截面积是b的2倍；b、c的横截面积相等，b的长度是c的2倍。d是铜导线，长度和横截面积都与b相同。将导线端M、N分别接a、b、c、d的两端进行实验。如果要探究导体的电阻与长度的关系，应选______导线；探究电阻与导体横截面积的关系，应选_______（以上两空均填字母代号）导线；如果通过b导线的电流是0.4A，则通过d导线的电流_______（填大于/小于/等于）0.4A。

【答案】 (1). b、c (2). a、b (3). 大于
【解析】
【详解】[1] 探究导体的电阻与长度的关系，即除了长度不同，其他的因素应该都相同，只有b、c导线符合题意。
[2]电阻与导体横截面积的关系，电阻丝的长度、材料、粗细程度都需要相同，横截面积相同，故选择a、b导线。
[3] 通过b导线的电流是0.4A，b是镍铬合金，d是铜导线，长度和横截面积都与b相同，即只有材料不同，而镍铬合金的导电能力比铜差，即镍铬合金电阻大于铜丝的电阻，根据 可知电阻小，电流大，故铜丝的电流应该大于0.4A。
18. 某同学为了探究动能大小与哪些因素有关，进行了下图中甲、乙两个实验。让小球从某高度沿光滑斜面滑下后与放在水平面上的纸盒相碰，纸盒在水平面上移动一段距离后停止运动，实验情景如图中甲、乙所示。

(1)图甲所示的对比实验探究的是物体的动能与______有关。
(2)图乙所示的对比实验探究的是物体的动能与______有关。
【答案】 (1). 速度 (2). 质量
【解析】
【详解】(1)[1]图甲中相同质量的两个小球从光滑的斜面的不同高度处滑下，在斜面最低点获得的速度大小不同，故该实验研究的是物体的动能与速度是否有关。
(2)[2]图乙中让小球从光滑斜面的相同高度滑下，改变的是小球的质量，从而可以探究物体的动能与质量是否有关。
19. 让钢球A从高为h的斜面上滚下，如图所示。钢球A碰上木块B后，推着木块B一起向前运动，请在图中虚线处画出钢球A的受力示意图。

【答案】
【解析】
【详解】钢球A推着木块B一起向前运动的过程中，在竖直方向上保持静止，受到水平面的支持力和重力这对平衡力的作用。钢球A用力推着木块B向前运动，木块B反过来用力推着钢球A，因此钢球A受到木块B给的一个水平向左的推力的作用。此外钢球A还受到水平面的摩擦力的作用，摩擦力方向与相对运动方向相反，水平向左。
20. 如图所示，玻璃三棱镜ABC，AB面的外面镀了一层反光物质，有一条光线自空气中水平射向AC面。画出光线通过AC面折射到AB面，然后反射到BC面，最后从BC面折射到空气中的大致光路图。
（ ）

【答案】
【解析】
【详解】过入射点作垂直于AC的直线，就是法线，根据折射定律作出折射光线，这时折射角小于入射角，当光线射到AB面时，发生反射，根据反射定律作出反射光线，当光线射到CB面时，又发生折射，根据折射定律，作出折射出CB面的折射光线，这时折射角大于入射角。

21. 2018年4月12日，中国在南海海域举行了一场军力展示活动，国家主席习近平出席了中国迄今规模最大的海军军舰、潜艇和飞机联合阅兵活动。飞机在预警机指挥下列队从检阅军舰上空飞过，如图甲所示，水面上几十艘舰船按一字形排开，在大海中航行，如图乙所示，习总书记问候全体官兵“同志们好”的声音在海面上传扬，在检阅完海上编队后，身穿军装的习近平还观看了歼﹣15战斗机从辽宁舰航母上起飞，战斗机尾部喷出蓝红色的火焰，如图丙所示，请你根据上述内容，写出三条有关的物理知识。

例如：飞机起飞时利用了流体的压强与流速的关系；（此条不可再用）
(1)______；
(2)______；
(3)______。
【答案】 (1). 舰船能在海面上航行，是水对它们有浮力作用 (2). 预警机指挥飞机，是通过电磁波来传递信息的 (3). 几十艘舰船按一字形排开，在海上航行，可避免因流体流速大的地方压强小而导致相撞
【解析】
【详解】[1]舰船能在海面上航行时会受到海水的浮力，漂浮在海面上，受到的浮力等于重力。
[2]预警机通过电磁波传递信息和指挥飞机的。
[3]舰船并排行驶，中间流速大，外侧流速小，产生向中间方向的压强差，可能会引起碰船事故，故舰船按一字形排开。
22. 学了摩擦起电的知识后，小刚所在的物理小组探究了常见的一些物质摩擦起电的情况。如图所示，是部分不同物质的原子核对核外电子束缚能力强弱的排序图，他们是通过物体间相互摩擦后的带电情况得出的结论。毛皮与图中的______摩擦最容易起电，且它们摩擦后毛皮带______（填正、负）电，再用毛皮与蜡烛相互摩擦后，将带电的蜡烛与带电的毛皮用金属棒连接，瞬间电流的方向是______（填从蜡烛到毛皮/从毛皮到蜡烛）。

【答案】 (1). 梳子 (2). 正 (3). 从毛皮到蜡烛
【解析】
【详解】[1][2]由图可知，毛皮束缚电子的能力最弱，梳子束缚电子的能力最强，故毛皮与梳子摩擦最容易起电；毛皮失去电子带正电，梳子得到电子带负电。
[3]毛皮与蜡烛相互摩擦时，毛皮束缚电子的能力弱，蜡烛束缚电子的能力强，毛皮失去电子带正电，蜡烛得到电子带负电，将带负电的蜡烛与带正电的毛皮用金属棒连接，电子由蜡烛向毛皮移动，因电子定向移动的方向与电流的方向相反，所以瞬间电流从毛皮到蜡烛。
23. 小红所在的实验小组，用如图甲、乙所示的装置探究比较“不同液体的吸热能力”。在两个相同烧杯中分别加入初温、质量均相同的水和食用油，用相同的电加热器加热直到它们各自沸腾（水的沸点为100℃，食用油的沸点为180℃）。

(1)在选择温度计时，有规格为“﹣2～102℃”和“0～200℃”的两种温度计，应选择量程为______的温度计，这样选择的原因是______。
(2)实验中液体吸收的热量是由______（填加热时间的长短/液体的种类）来决定的。
(3)实验记录的数据如下表所示，分析实验数据可知______（填液体1/液体2）是水。
加热时间/min
0
1
2
3
4
5
液体1的温度/℃
20
26
32
38
44
50
液体2的温度/℃
20
24
28
32
36
40
(4)用图丙的装置也可以完成本实验，在图甲、乙和图丙两种装置中，你认为图______（填甲、乙/丙）装置的效果更好，原因是______。
【答案】 (1). 0～200℃ (2). 食用油的沸点为180℃，高于102℃ (3). 加热时间的长短 (4). 液体2 (5). 甲、乙 (6). 内部加热，热源相对稳定，便于控制相同时间内提供的热量相同
【解析】
【详解】(1)[1][2]水的沸点为100℃，食用油的沸点为180℃，食用油的沸点超过102℃，因此应该选用“0～200℃”的温度计。
(2)[3]实验中是用电加热器加热，电加热器的加热功率一定，加热时间越长，消耗的电能越多，电加热器产生的热量越多。因此实验中液体吸收的热量是由加热时间的长短来决定的。
(3)[4]由实验数据中可以看出，两液体加热时间相同，吸收的热量相同，液体1比液体2升温快。两液体的质量相同，由 ，比热容小的升温快。煤油的比热容比水小，所以液体1是煤油，液体2是水。
(4)[5][6]图丙采用酒精灯加热，很难控制火焰一样，而且采用外部加热易受环境因素的影响，图甲乙中采用相同的电加热器进行内部加热，受外界影响几乎小，热源比较稳定，便于控制相同时间内提供的热量相同。
24. 在探究“凸透镜成像规律”的实验中：

(1)让一束平行光射向凸透镜，移动光屏，直到在光屏上会聚成一点，如图甲所示，则该凸透镜的焦距为______cm（长度要求估读）；
(2)如图乙所示，要使像成在光屏的中央，应将光屏向______（填上/下）调整；
(3)当烛焰距离凸透镜12cm时，移动光屏，可在光屏上得到一个倒立、______的实像；
(4)当烛焰逐渐远离凸透镜时，烛焰所成的实像将______（填变大/变小/不变），如果实验中已经在光屏上得到了一个清晰的像，实验小组的小花在烛焰和凸透镜之间又加放了一个远视眼镜，如图丙所示，则应该向______（填远离/靠近）凸透镜的方向移动光屏，才能再次得到清晰的像。
【答案】 (1). 10.0 (2). 下 (3). 放大 (4). 变小 (5). 靠近
【解析】
【详解】(1)[1]焦距是焦点到光心的距离，平行于主光轴的光线经凸透镜会聚后过焦点，由图可知焦距为

(2)[2]要使像成在光屏的中央，烛焰、透镜、光屏的中心要调整在同一高度，故应将光屏向下调整。
(3)[3]当烛焰距离凸透镜12cm时，此时物距大于一倍焦距小于二倍焦距，成倒立、放大的实像。
(4)[4]当烛焰逐渐远离凸透镜时，物距变大，像距会变小，像也会变小。
[5]小花在烛焰和凸透镜之间又加放了一个远视眼镜，远视眼镜是凸透镜，凸透镜对光线有会聚作用，所以清晰的成像会更靠近凸透镜，故光屏应该向靠近凸透镜的方向移动。
25. 如图所示是探究“影响浮力大小的因素”的实验。

(1)比较______（填序号），可知浮力的大小与排开液体的体积有关。
(2)分析①③④三次实验的数据，可知浮力大小与物体浸没在液体中的深度______（填有/无）关。
(3)通过比较①②⑤三次实验的数据，______（填能/不能）得出浮力大小与液体密度有关。
(4)请你根据实验数据，设计一个表格，表格中包括：物体的重力、液体的种类、物体浸没在液体中弹簧测力计的拉力、物体浸没在液体中受到的浮力，共4项内容。（要求完成表格数据的填写）______
(5)由实验数据可知，此次实验中盐水的密度为______kg/m3。（已知水的密度ρ水＝1.0×103kg/m3）
【答案】 (1). ①②③（或①②④） (2). 无关 (3). 不能 (4). 见解析 (5). 1.2×103
【解析】
【详解】(1)[1]由①和其它几图比较可得出物体浸入液体时受到水对它的浮力；②③两图或②④两图中，物体排开液体的体积不同，液体密度相同，而弹簧测力计示数不同，即浮力不同，所以，比较①②③或①②④，可知浮力的大小与排开液体的体积有关。
(2)[2]③④两次实验中，物体浸没在同种液体中的体积相同而深度不同，弹簧测力计的示数相同，即浮力相同，所以，分析①③④三次实验的数据，可知浮力大小与物体浸没在液体中的深度无关。
(3)[3]②⑤两次实验中，不仅液体密度不同，而且物体排开液体的体积也不同，所以，通过比较①②⑤三次实验的数据，不能得出浮力大小与液体密度有关。
(4)[4]
物体重力G/N
液体的种类
物体浸没在液体中弹簧测力计的拉力F/N
物体浸没在液体中受到的浮力/N
4
水
3
1
4
盐水
2.8
1.2
(5)[5]物体在水中受到的浮力

物体的体积

物体在盐水中受到的浮力

排开盐水体积

盐水的密度

26. 在“测量小灯泡的额定功率”实验中，已连接的部分电路如图甲所示，图中电源电压恒定，小灯泡上只能看到“3.8V”字样。

(1)请你用笔画线代替导线，将图中的实物电路连接完整______。
(2)正确连接实验电路后，根据实物图，在图乙的虚线框中画出对应的电路图______。
(3)当滑动变阻器滑片滑到图示位置时，电压表的示数为4.0V，接着应将滑片向______滑动，直至灯泡两端电压为额定电压，此时电流表的示数如图丙所示，则灯泡的额定功率为______W。
(4)实验中测得许多组灯泡的电流值和电压值，绘制了如图丁所示的图象，计算出灯泡的电阻不是一个定值，小明得出结论：灯泡的电阻随电压的增大而增大，小明的说法是否正确？______请说明原因：_____。
【答案】 (1). (2). (3). 左 (4). 1.52 (5). 不正确 (6). 灯泡在不同电压下发光时灯丝的温度不同，是温度不同引起灯泡电阻的变化，不是电压引起的
【解析】
【详解】(1)[1] “测量小灯泡的额定功率”实验中电压表、电流表分别用来测量灯泡的电压、电流，灯泡的额定电压为3.8V，所以电压表的量程选用0~15V。滑动器用来调节灯泡的电压和电流，与灯泡串联。如下图所示：

(2)[2]根据实物图，由电源正极到电源负极，按顺序连接电路图。
(3)[3]灯泡的额定电压为3.8V，故当电压表的示数为4.0V，接着应将滑片向左滑动，使滑动变阻器接入的电阻变大，直到电压表示数为3.8V。
[4]由丙图得，当灯泡电压为3.8V，时灯泡的电流为0.4A，由 得，灯泡的额定功率为1.52W。
(4)[5][6]阻值与电压无关，灯泡在不同电压下发光时灯丝的温度不同，是温度不同引起灯泡电阻的变化，不是电压引起的，所以小明的说法是错误的。
27. 现代人的生活节奏越来越快，常用电压力锅煮食物，又快又省电，如图是电压力锅和它的工作电路图。其正常工作时电压为U＝220V，加热时只有R1工作，保温时只有R2工作。保温时的额定功率为40W，R1＝48.4Ω，S1为压力开关，当压强达到设定值时S1会自动断开S2为限时开关，可以设定保温时间。(当S1闭合时，S2断开。当S1断开后，S2可限时闭合或断开)求：

(1)当锅内气压为150kPa时，锅内气体对锅盖(假设受力面积为400cm2)的压力。
(2)保温电阻R2的阻值。
(3)现用电压力锅煮食物，锅内的水和食物总质量是1.5kg，初温是30℃，加热到110℃时食物煮好，所用时间是5min，已知水和食物混合物的比热容c＝2.0×103J/(kg•℃)，则此次电压力锅煮食物的效率是多少？
【答案】(1)6000N；(2)1210Ω；(3)80%
【解析】
【详解】(1)当锅内气压为150kPa时，由可得，锅内气体对锅盖的压力
F＝pS＝150×103Pa×400×10﹣4m2＝6000N
(2)由题意可知，保温时只有R2工作，由

可得，保温电阻R2的阻值

(3)水和食物吸收的热量
Q吸＝cm(t﹣t0)＝2.0×103J/(kg•℃)×1.5kg×(110℃﹣30℃)＝2.4×105J
加热时只有R1工作，加热5min消耗的电能

此次电压力锅煮食物的效率

答：(1)当锅内气压为150kPa时，锅内气体对锅盖的压力为6000N；
(2)保温电阻R2的阻值为1210Ω；
(3)现用电压力锅煮食物，锅内的水和食物总质量是1.5kg，初温是30℃，加热到110℃时食物煮好，所用时间是5min，，则此次电压力锅煮食物的效率是80%。
28. 如图所示是建筑工地上常见的一种起重机的简化图，为了保证起重机吊起重物时不会翻倒，在起重机右边配有一个重物m0，已知OA的长度是9m，OB的长度是3m，用它把质量为3×103kg、底面积为0.5m2、高为2m的长方体物体G从空气中匀速放入水中某一位置，直到物体完全浸没在水中（g取10N/kg，ρ水＝1.0×103kg/m3），求：
(1)物体G的密度；
(2)起吊前，物体G静止在水平地面上时，它对地面的压强；
(3)若物体G被缓慢匀速从地面上吊起，起重机横梁始终保持水平，若起重机横梁自重不计，OA、OB的长度不变，右边的配重m0的质量是多少？
(4)当物体G从空中匀速浸没在水中，若配重m0的位置、质量都不变，起重机始终保持水平，OA的长度如何变化？变化了多少？

【答案】（1）；（2）；（3）；（4）变长；4.5m
【解析】
【详解】(1)物体G的体积

物体G密度

(2)物体G静止在水平地面上时，它对地面的压力等于重力，故对地面的压强

(3)若物体G被缓慢匀速从地面上吊起，则物体受到的拉力

起重机横梁始终保持水平，根据杠杆的平衡条件可得

则配重物体的重力

则配重物体的质量

(4)当物体G从空中匀速浸没在水中，物体排开水的体积等于物体的体积，则受到的浮力

则物体G受到的最小拉力

因为配重的质量和位置不变，则OA的长度应为

故OA的长度变长，变长了

答：(1)物体G的密度是；
(2)起吊前，物体G静止在水平地面上时，它对地面的压强是；
(3)右边的配重m0的质量是；
(4)当物体G从空中匀速浸没在水中，若配重m0的位置、质量都不变，起重机始终保持水平，OA的长度会变长，变长了4.5m。
