辽宁省阜新市2021年中考物理试题（解析版）.doc

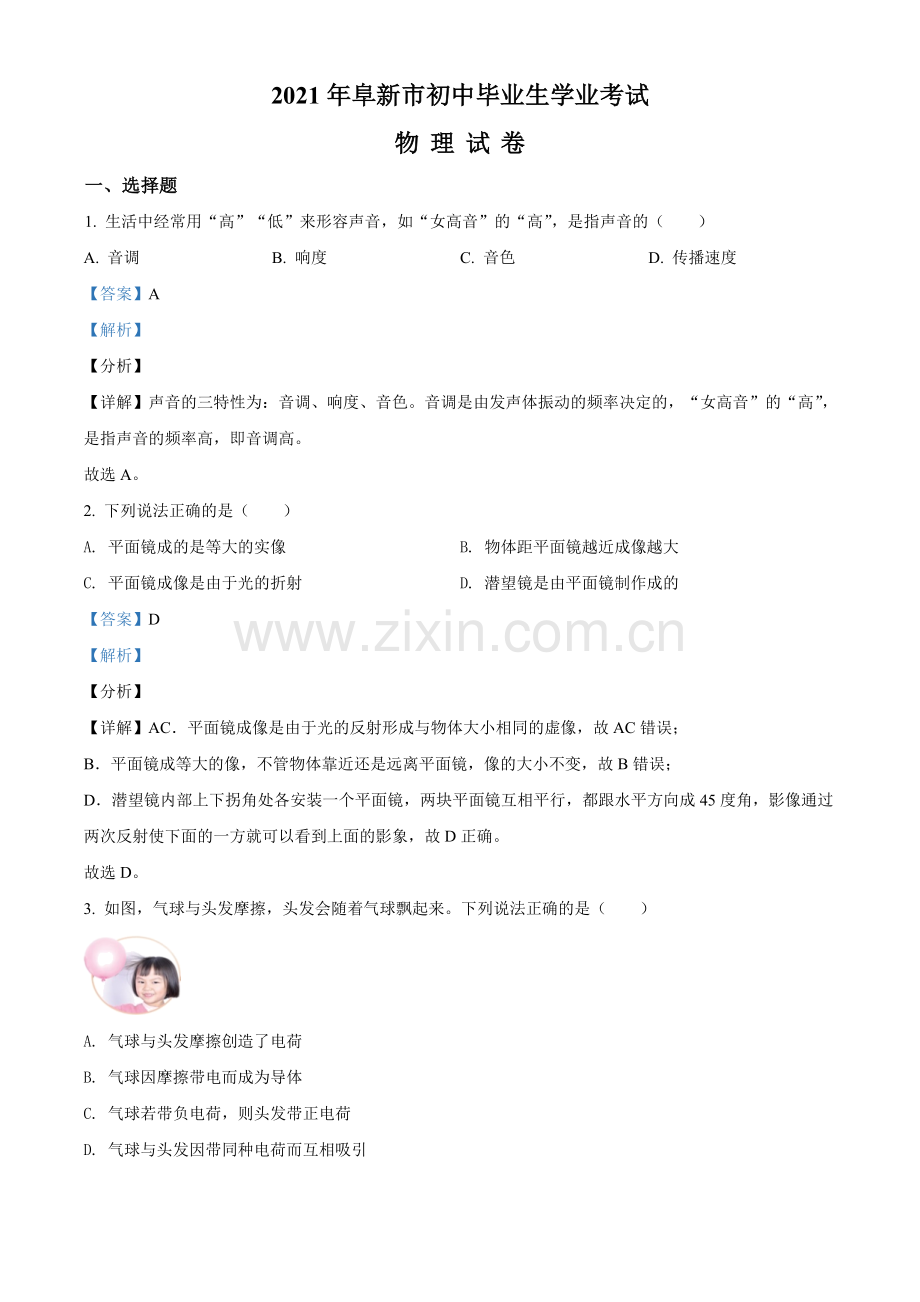

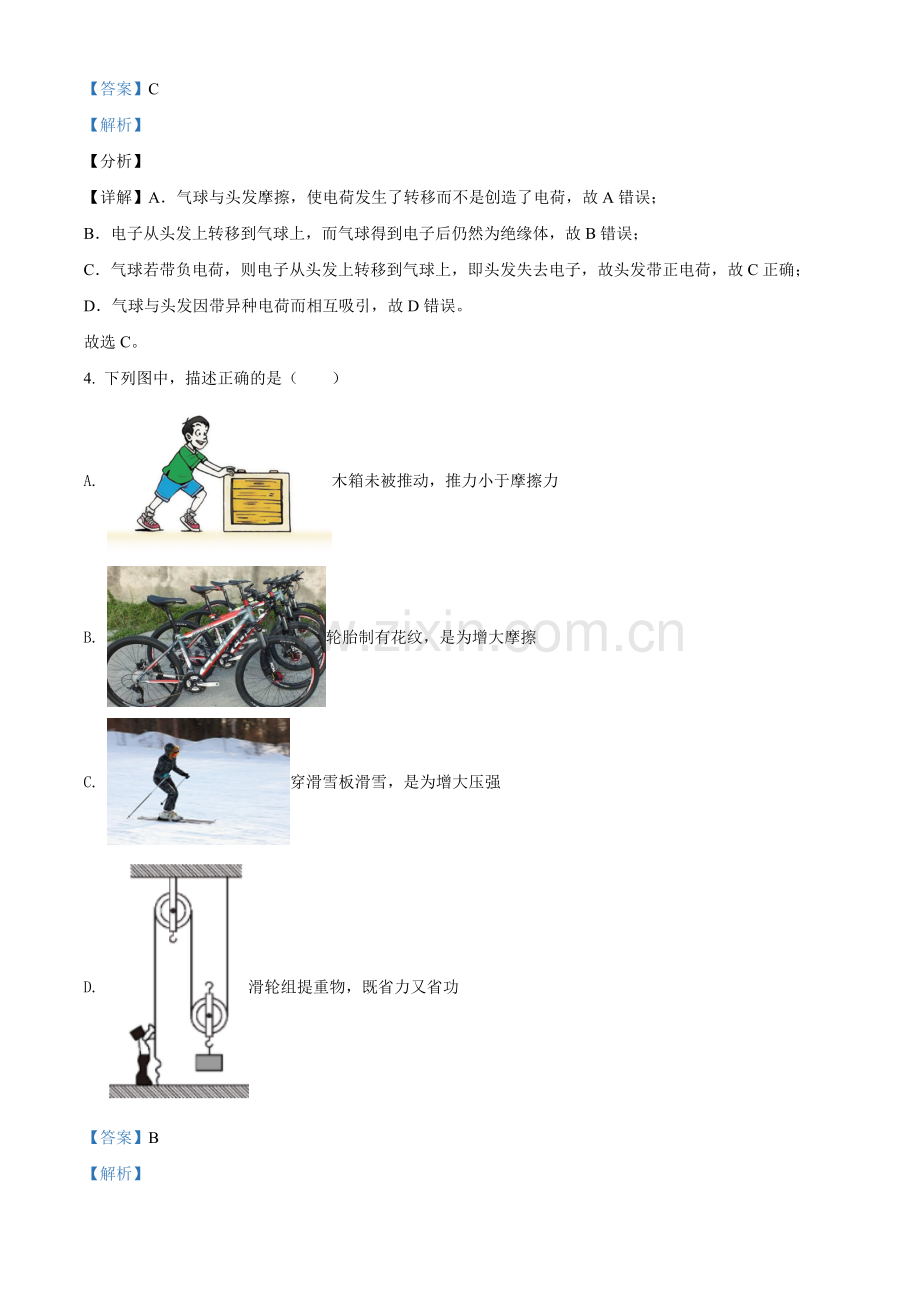

2021年阜新市初中毕业生学业考试物 理 试 卷一、选择题1. 生活中经常用“高”“低”来形容声音，如“女高音”的“高”，是指声音的（）A. 音调B. 响度C. 音色D. 传播速度【答案】A【解析】【分析】【详解】声音的三特性为：音调、响度、音色。音调是由发声体振动的频率决定的，“女高音”的“高”，是指声音的频率高，即音调高。故选A。2. 下列说法正确的是（）A. 平面镜成的是等大的实像B. 物体距平面镜越近成像越大C. 平面镜成像是由于光的折射D. 潜望镜是由平面镜制作成的【答案】D【解析】【分析】【详解】AC平面镜成像是由于光的反射形成与物体大小相同的虚像，故AC错误；B平面镜成等大的像，不管物体靠近还是远离平面镜，像的大小不变，故B错误；D潜望镜内部上下拐角处各安装一个平面镜，两块平面镜互相平行，都跟水平方向成45度角，影像通过两次反射使下面的一方就可以看到上面的影象，故D正确。故选D。3. 如图，气球与头发摩擦，头发会随着气球飘起来。下列说法正确的是（）A. 气球与头发摩擦创造了电荷B. 气球因摩擦带电而成为导体C. 气球若带负电荷，则头发带正电荷D. 气球与头发因带同种电荷而互相吸引【答案】C【解析】【分析】【详解】A气球与头发摩擦，使电荷发生了转移而不是创造了电荷，故A错误；B电子从头发上转移到气球上，而气球得到电子后仍然为绝缘体，故B错误；C气球若带负电荷，则电子从头发上转移到气球上，即头发失去电子，故头发带正电荷，故C正确；D气球与头发因带异种电荷而相互吸引，故D错误。故选C。4. 下列图中，描述正确的是（）A. 木箱未被推动，推力小于摩擦力B. 轮胎制有花纹，是为增大摩擦C. 穿滑雪板滑雪，是为增大压强D. 滑轮组提重物，既省力又省功【答案】B【解析】【分析】【详解】A木箱没有推动，则木箱处于平衡状态，所以，在水平方向上所受的推力与摩擦力是一对平衡力，即摩擦力等于推力，故A错误；B自行车轮胎上制有花纹是通过增大接触面的粗糙程度来增大摩擦，故B正确；C穿滑雪板滑雪，是在压力一定时，通过增大受力面积来减小压强，故C错误；D使用任何机械都不省功，滑轮组提升重物既省力又能改变力的方向，使用方便，故D错误。故选B。5. 如图，蹄形磁铁的磁场中放置一导线，导线与电流表组成闭合回路，下列说法正确的是（）A. 奥斯特用此装置发现了电流磁效应B. 导体竖直方向运动时，电流表指针偏转C. 导体水平方向运动时，电流表指针偏转D. 导体左右运动时，电流表指针偏转方向不变【答案】C【解析】【分析】【详解】A英国科学家法拉第用此装置发现了电磁感应现象，故A错误；B导体竖直方向运动时，没有切割磁感线，不会产生感应电流，电流表指针不偏转，故B错误；C导体水平方向运动时，切割磁感线，会产生感应电流，电流表指针偏转，故C正确；D导体左右运动时，切割磁感线的方向不同，产生感应电流的方向不同，电流表指针偏转方向不同，故D错误。故选C。6. 如图，交警手拿的是检查“酒驾”的测试仪。测试仪里面的酒精气体传感器，是一种气敏电阻，它的阻值随酒精气体浓度的增大而减小。酒精气体浓度越大，测试仪中电压表的示数也越大。下列四个电路图，符合其原理的是（）A. B. C. D. 【答案】B【解析】【分析】【详解】A酒精浓度越大，气敏电阻越小，电路的总电阻越小，此时电压表测电源电压，故电压表示数不变，故A不符合题意；B此电路中电压表测定值电阻两端电压，酒精浓度越大，气敏电阻越小，由串联电路电阻分压规律可知，此时定值电阻两端电压越大，故电压表示数越大，故B符合题意；C此电路中电压表测气敏电阻两端电压，酒精浓度越大，气敏电阻越小，由串联电路分压规律可知，此时气敏电阻两端电压越小，故电压表示数越小，故C不符合题意；D此电路中电压表直接串联进电路，相当于测量电源电压，故酒精浓度越大，电压表示数不变，故D不符合题意。故选B。7. 一摞棋子静止在水平桌面上，用钢尺快速击打中间的一颗棋子，该棋子飞出而上面棋子落下，如图所示，下列说法正确的是（）A. 棋子飞出后，不再受到力的作用B. 棋子飞出后，其动能转化为重力势能C. 棋子被击飞后，在惯性的作用下会继续运动D. 棋子被击飞，说明力改变了物体的运动状态【答案】D【解析】【分析】【详解】A棋子飞出后，仍然受到重力的作用，故A错误；B棋子飞出后，其速度变大，动能变大，高度降低，重力势能变小，故其重力势能转化为动能，故B错误；C惯性是物体本身的一种属性，惯性不是力，故“惯性的作用”这一说法错误，故C错误；D棋子受到钢尺力的作用被击飞，由静止变为运动状态，说明力可以改变物体的运动状态，故D正确。故选D。8. 如图，下列现象描述正确的是（）A. 冰柱融化时温度不变B. 雪糕周围的“白气”是水蒸气C. 冬天玻璃窗上冰花结在窗外面D. “雪人”0以下也会变小【答案】AD【解析】【分析】【详解】A固体的冰熔化成液体的水的过程中，不断吸热温度不变，故A正确；B雪糕周围的“白气”是空气中的水蒸气遇冷液化形成的小水滴，故B错误；C冬天室内的温度较高，室内温度较高的水蒸气遇到冷的玻璃窗，发生凝华现象，所以冰花形成在玻璃窗内部，故C错误；D0以下雪人变小的原因是雪发生升华现象，故D正确。故选AD。9. 如图，甲、乙两个质量和底面积相同的杯子盛两种液体，将同一个木块先后放入两杯中，木块静止后，两杯液面相平。则下列说法正确的是（）A. 甲杯中液体密度大于乙杯中液体的密度B. 木块在甲、乙两杯中排开液体的质量相同C. 甲、乙两杯底部受到液体的压力相同D. 取出木块后，甲杯对水平面的压强比乙杯小【答案】BD【解析】【详解】A由图可知，木块在甲杯液体中悬浮、在乙杯液体中漂浮，则甲杯液体的密度等于木块的密度、乙杯液体的密度大于木块的密度，所以甲杯液体的密度小于乙杯液体的密度，故A错误；B木块在甲杯液体中悬浮、在乙杯液体中漂浮，根据漂浮、悬浮条件可知，木块在两种液体中受到的浮力都等于自身重力，木块重力不变，则木块在两种液体中受到的浮力相等。根据F浮=G排可知，木块排开两种液体的重力相等，则排开两种液体的质量也相等，故B正确；C此时两杯液面相平，甲杯液体的密度小于乙杯液体的密度，根据p=液gh可知，甲杯底部受到液体的压强小于乙杯底部受到液体的压强。因两杯子底面积相同，根据F=pS可知，甲杯底部受到液体的压力小于乙杯底部受到液体的压力，故C错误；D设甲杯液体体积为V甲、乙杯液体体积为V乙，木块在甲杯中排开液体体积为V排甲、在乙杯中排开液体体积为V排乙。由图可知，由于甲杯是柱形、乙杯上粗下细，且两杯液面相平、底面积相同，则V甲+V排甲V排乙，则将木块取出后，有V甲V乙。又因甲杯液体的密度小于乙杯液体的密度，即甲乙，根据m= V，则甲杯中液体的质量小于乙杯中液体的质量。两杯子质量相等，则木块取出后，甲杯和液体的总质量小于乙杯和液体的总质量，所以甲杯对水平面的压力小于乙杯对水平面的压力。又因两杯底面积相同，根据p=可知，甲杯对水平面的压强小于乙杯对水平面的压强。故D正确。故选BD。10. 图甲是测量小灯泡电功率的电路图，电源电压恒为6V。闭合开关S后，将规格为“40 1A”的滑动变阻器滑片，从右端向左滑动，当电流表示数为0.3A时，小灯泡正常发光；图乙是此过程中，电压表与电流表示数变化的关系图象，下列分析正确的是（）A. 小灯泡的额定功率是1.14WB. 小灯泡的电阻为12.7C. 电路中最小电流为0.125AD. 电压表示数为2时电路总功率是1.32W【答案】ACD【解析】【分析】【详解】A由图甲可知，灯泡和变阻器串联，电压表测量灯泡两端的电压，电流表测量电路中的电流，由图乙可知，当电流表示数为0.3A时，电压表的示数是3.8V，灯泡正常发光，灯泡两端的电压是3.8V，小灯泡的额定功率PL=ULIL=3.8V0.3A=1.14W故A正确；B小灯泡正常发光时的电阻 由图乙可知，当灯泡两端的电压是2V时，通过它的电流是0.22A，此时灯泡的电阻 故B错误；C当变阻器的滑片在最右端时，连入电路的电阻最大，电路的总电阻最大，由可知通过电路的电流最小，由图乙可知，电压表的最小示数是1V，通过电路的最小电流 故C正确；D由图乙可知，当灯泡两端的电压是2V时，通过它的电流是0.22A，电路总功率P=UIL=6V0.22A=1.32W故D正确。故选ACD。二、填空题（共8小题，每空分，共23分）11. 汽车加油时，会闻到汽油味儿，这是_现象；发动机用水做冷却剂，是利用水_大的特点；汽车导航仪是通过_（选填“电磁波”或“超声波”），接收导航卫星发射定位信号的。【答案】 . 扩散 . 比热容 . 电磁波【解析】【详解】1汽车加油时闻到汽油味儿，是汽油分子做无规则运动到空气中的结果，这是扩散现象。2水的比热容大，与质量相等的其它物质相比，升高相同的温度，水吸收的热量多，所以发动机用水做冷却剂。3导航卫星通过电磁波传递信息，汽车导航仪就是通过接收导航卫星发射的电磁波来定位导航的。12. 煤属于_能源（选填“可再生”或“不可再生”）；若煤的热值是3107J/kg，2t煤完全燃烧放出的热量是_J。利用不加控制的核裂变，制造的毁灭性武器是_（选填“原子弹”或“氢弹”）。【答案】 . 不可再生 . 61010 . 原子弹【解析】【分析】【详解】1常见的不可再生资源有：煤、石油、天然气等。这些资源在短期内不能从自然界中得到补充，所以是不可再生资源。2根据可知，2t煤完全燃烧放出的热量是3原子弹是利用核裂变原理制成的武器，氢弹是根据核聚变原理制成的武器。13. 如图，夜幕下，阜新市电视塔的灯光与月光交相辉映，塔上探照灯发出的光是_传播的；每盏探照灯之间是_的（选填“串联”或“并联”）；月光在平静水面上，发生的是_（选填“镜面反射”或“漫反射”） 。【答案】 . 沿直线 . 并联 . 镜面反射【解析】【分析】【详解】1光在同种均匀介质中沿直线传播的，因此探照灯发出的光在空气中是沿直线传播的。2每盏探照灯都能单独发光，互不影响，因此它们之间是并联的。3平静的水面相当于平面镜，故月光在平静的水面上发生的是镜面反射。14. 2021年6月17日，我国运载火箭将“神舟十二号”载人飞船准确送入预定轨道。以火箭为参照物，该飞船是_的；火箭工作时将_能转化为机械能；火箭_热机（选填“属于”或“不属于”）。【答案】 . 静止 . 内能 . 属于【解析】【详解】1运载火箭将载人飞船送入预定轨道，以火箭为参照物，飞船的位置不变，是静止的。23利用内能做功的机器叫热机，火箭工作时，利用燃料燃烧获得的内能做功，使火箭和飞船升空，将内能转化为机械能，故火箭属于热机。15. 海上护航舰艇都采用前后编队航行，是因为舰艇平行急速行驶时，舰艇间水流速度大，压强_（选填“大”或“小”），会发生相撞事故。三峡大坝的船闸是利用_原理修建的，大坝上游水深100m处的压强是_Pa。（g=10N/kg，水的密度=1.0103kg/m3）【答案】 . 小 . 连通器 . 1106【解析】【分析】【详解】1舰艇航行时若两艘靠的比较近且并排前进，两舰艇之间的水流通道变窄，水流速度变大，压强变小，小于两舰艇外侧的压强，会形成向内的压强差，使船相撞。2连通器是指上端开口，底部连通的仪器，船闸利用了连通器的原理建成的。3大坝上游水深100m处的压强p=gh=1103kg/m310N/kg100m=1106Pa16. 如图所示的电路中，闭合开关S后，两灯均发光，则甲是_表，乙是_表（均选填“电流”或“电压”）【答案】 . 电流 . 电压【解析】【分析】【详解】12闭合开关S后，两灯均发光，若有两条电流的路径，一条路径中电流从正极出发，经过L1，另一条经过L2和甲表，汇合后回到电源的负极，所以甲表是电流表，乙相当于断路，即是电压表。如果甲是电压表，乙是电流表，则L2被短路，不会发光。17. 家庭电路中，用_检查用电器外壳是否带电；控制照明灯的开关要安装在_线与灯座之间；若电能表规格是600r/（kWh），3min内转盘转6转，此电路中用电器消耗的电能_J。【答案】 . 试电笔 . 火 . 3.6104【解析】【分析】【详解】1试电笔除了用来辨别火线和零线外，还可以用来检查电气设备的外壳是否带电，用手按住笔尾金属体，笔尖接触用电器的金属外壳，看氖管是否发光，从而得出外壳是否带电。2灯的开关必须接到火线和灯之间，以防触电。3用电器消耗的电能18. 如图所示，电源电压不变，先闭合开关S1，电流表示数为0.4A， 再闭合开关S2，电流表示数增加了0.2A，则R1、R2两端电压之比为_，R1、R2电阻值之比为_，若电阻R1=5，通电1min 电阻R2产生的热量为_J。【答案】 . 1:1 . 1: 2 . 24【解析】【分析】【详解】12由电路图可知，只闭合开关S1时，电路为R1的简单电路，电流表测通过R1的电流，则I1=0.4A；再闭合S2时，两电阻并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，因并联电路中干路电流等于各支路电流之和，所以，电流表示数的变化量即为通过R2的电流，则I2=0.2A，因并联电路中各支路两端的电压相等，所以，R1、R2两端电压之比为U1:U2=1:1R1、R2电阻值之比为3若R1=5，则R2=2R1=25=10通电1min 电阻R2产生的热量为三、作图题（共2小题，每题3分，共6分）19. 甲图是渔民叉鱼的场景，请在乙图中完成渔民看到鱼在水中的像的光路图，同时标出入射角i；其中B代表渔民看到的鱼，A代表鱼的实际位置。【答案】【解析】【分析】【详解】A点鱼发出的光从水中传播到空气中时发生折射，折射角大于入射角，此时人眼逆着折射光线看上去，看到的鱼的位置B比鱼的实际位置A要高，如下图所示：20. 如图所示的位置，是单摆小球摆到的最高点，请画出此时小球所受力的示意图。【答案】【解析】【分析】【详解】当小球摆到最高点时受到重力和摆绳的拉力，重力的方向是竖直向下的；拉力的方向沿绳子向上，作用点都画在小球的球心上，如下图四、计算题（共2个小题，每小题9分，共18分。要求写出必要的文字说明、公式、计算过程、数值和单位）21. 晓光同学酷爱自行车运动，他测量并记录了自己在一段平直路面上匀速骑行有关数据。晓光的质量50 kg，自行车的质量15 kg，骑行1.5km用时5min；车子行驶时受到的阻力30N，车轮与地面接触的总面积为25 cm2（g取10 N/kg）。求：（1）晓光骑行时，自行车对地面的压强是多少？（2）晓光骑行的速度是多少？（3）晓光在这段路程骑行时，所做的功和功率各是多少？【答案】（1）；（2）5m/s；（3）45000J，150W【解析】【分析】【详解】解：（1）自行车对地面的压力为根据可知，自行车对地面的压强是（2）由可知，晓光骑行的速度（3）因为自行车匀速直线运动，根据二力平衡知识可知自行车所做的功为功率为答：（1）晓光骑行时，自行车对地面的压强是；（2）晓光骑行的速度是5m/s；（3）晓光在这段路程骑行时，所做的功为45000J，功率为150W。22. 如图，为某电水壶加热器的简化电路图。若R1阻值58，当开关S接到1位置时，电路总功率为605W。水的比热容c=4.2103J/（kg）。求：（1）开关S接1位置时，电路中电流是多少？（2）若用此电水壶将1.5kg的水，温度升高80，水吸收的热量是多少？（3）当开关S接到2位置时，电水壶实际功率是多少？【答案】（1）2.75A；（2）5.04105J；（3）2200W【解析】分析】【详解】解：（1）开关S接1位置时，两个电阻串联，电路中电流（2）水吸收的热量（3）开关S接1位置时，两个电阻串联，电路的总电阻R2的阻值S接2时，R2工作，电水壶实际功率答：（1）开关S接1位置时，电路中电流是2.75A；（2）若用此电水壶将1.5kg的水，温度升高80，水吸收的热量是5.04105J；（3）当开关S接到2位置时，电水壶实际功率是2200W。五、实验探究题（共5个小题，共30分）23. 在探究“凸透镜成像规律”的实验中：（1）下图是利用太阳光测凸透镜焦距的方法，其中操作最合理的是_。（2）将焦距为10cm的凸透镜，固定在光具座50cm的刻度处，将蜡烛从下图所示位置，移到光具座20cm刻度处，需将光屏向_移动（选填“左”或“右”），直至在光屏上成清晰的、_的实像（选填“正立”或“倒立”），此成像的特点与_原理相同（选填“照相机”“投影仪”或“放大镜”）；这时若将蜡烛和光屏位置互换，光屏上_再次得到烛焰清晰的像（选填“能”或“不能”）。（3）下面能说明远视眼成像和它矫正方法的原理图是_。【答案】 . C . 左 . 倒立 . 照相机 . 能 . 乙丁【解析】【分析】【详解】（1）1利用太阳光测凸透镜焦距，应将凸透镜正对太阳光，且观察光斑的纸张也应正对太阳光，则光斑到凸透镜光心的距离就是该凸透镜的焦距。故选C。（2）234焦距为10cm的凸透镜，固定在光具座50cm的刻度处，将蜡烛从图所示位置，移到光具座20cm刻度处，则物距为30cm，根据凸透镜成像规律可知，像距应该在一倍焦距到二倍焦距之间，即在光具座的60cm70cm之间，所以光屏需要向左移动。此时光屏上成倒立缩小的实像，与照相机的成像原理相同。5将蜡烛和光屏位置互换，根据光路可逆的知识可知，光屏上仍能得到清晰的像，此时物距在一倍焦距到二倍焦距之间，烛焰可在光屏上成清晰倒立放大实像。（3）6远视眼成因是晶状体曲度变小，会聚能力变弱，像成在视网膜后方，如乙图所示；为了能够让像成在视网膜上，需要提高会聚能力，即增加一个凸透镜，光线恰好能会聚在视网膜上，如图丁所示。24. 在“探究水沸腾时温度变化的特点”实验时，两组同学从甲、乙两图所示的实验装置中各选一套来完成实验。（1）实验时，按照自下而上的顺序组装器材的目的是_（写出一条理由即可）。（2）图丙是实验中某一时刻温度计示数，其读数是_。（3）图丁是两个小组根据各自的实验数据绘制的“温度时间”的图象，其中图象_（选填“a”或“b”）是根据乙实验装置的数据绘制的；生活中利用类似的办法煮食物，可以使食物熟的更快，其原因是_。（4）同学们观察到戊图中明显的实验现象时，温度计示数_（选填“变大”“不变”或“变小”），这时气泡内的气体是_（选填“空气”或“水蒸气”）。【答案】 . 保证用酒精灯外焰加热/保证温度计玻璃泡浸没在水中，不会碰到容器底 . 84 . a . 提高液体表面气压使沸点升高 . 不变 . 水蒸气【解析】【分析】【详解】（1）1酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度；而温度计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和容器底，所以放好烧杯后，再调节温度计的高度，在组装图甲实验器材时，应按照自下而上的顺序进行。（2）2由图乙可知温度计的分度值是1，且液柱在零刻度线上方，因此该温度计的示数是84。（3）3乙实验装置中烧杯的上方有盖，会使水面上方气压增大，水的沸点升高，水的沸点高于甲装置中水的沸点，所以图象a是根据乙实验装置的数据绘制的。 4气压高，水的沸点高，所以活中利用类似的办法煮食物，可以使食物熟的更快。（4）56从图戊可以看出，气泡在上升过程中体积逐渐变大，所以是沸腾时的现象，水沸腾时温度不变，温度计的示数不变，这些气泡到达水面会破裂开来，里面的水蒸气，会散发到空气中。25. 在“探究杠杆的平衡条件”实验中，每个钩码质量都相等。（1）如图甲所示，杠杆在此位置静止，这时杠杆_（选填“平衡”或“不平衡”）。（2）调节杠杆的平衡螺母，使杠杆在水平位置平衡，是为了便于测量_。 （3）如图乙所示，若在A位置挂两个钩码，现有三个钩码，需挂在杠杆O点右侧第_格的位置，使杠杆再次在水平位置平衡。（4）实验时，多次换用不同数量的钩码，并改变钩码在杠杆上的位置，重复实验，这样做的目的是_。（5）如图丙所示，用弹簧测力计在B位置向下拉杠杆，保持杠杆在水平位置平衡，弹簧测力计由图中a位置移至b位置时，其示数_（选填“变大”“不变”或“变小”）。【答案】 . 平衡 . 力臂 . 2 . 避免结论的偶然性，得出普遍规律 . 变大【解析】【分析】【详解】（1）1因杠杆静止，故此时杠杆处于平衡状态。（2）2调节杠杆的平衡螺母，使杠杆在水平位置平衡，是为了便于测量力臂。（3）3若杠杆在水平位置平衡，则此时杠杆左端力为2G，力臂为3，杠杆右端力为3G，则由杠杆原理可知，此时右端力臂为2，即需挂在杠杆O点右侧第2格的位置，使杠杆再次在水平位置平衡。（4）4实验时，多次换用不同数量的钩码，并改变钩码在杠杆上的位置，重复实验，可以对多组数据进行分析，避免结论的偶然性，得出普遍规律。（5）5弹簧测力计由图中a位置移至b位置时，动力臂变小，而阻力与阻力臂不变，故由杠杆原理可知，动力变大，即弹簧测力计示数变大。26. 小明用“天平和量筒测量盐水的密度”。（1）实验原理是_；（2）小明先将托盘天平放在水平桌面上，调节天平平衡。接下来小明按照下面步骤开始操作：测出空烧杯质量为29.2g；测出烧杯和盐水总质量；其数值如图甲所示为_g； 将烧杯中的盐水全部倒入量筒中，盐水体积如图乙所示，则盐水的密度=_kg/m3，此实验方法测出盐水的密度会_（选填“偏大”或“偏小”）；（3）小明在学习浮力相关知识后，认为利用弹簧测力计、小石块、细线、分别装有适量盐水和水的烧杯等器材，同样可以测出盐水密度（实验时石块不能碰到容器底和容器壁）。请你帮助小明完成下列实验操作：将小石块用细线系好，挂在弹簧测力计下端，记下弹簧测力计示数G；将挂在弹簧测力计下的小石块，浸没在水中，记下弹簧测力计示数F1；取出石块并擦干，将挂在弹簧测力计下的小石块_，记下弹簧测力计示数为F2；盐水密度表达式盐水_。（用所测量的物理符号表示，水的密度水）【答案】 . . 71.2 . 1.05103 . 偏大 . 浸没在盛有适量盐水的烧杯中 . 【解析】【分析】【详解】（1）1测量密度原理是密度公式（2）2由图甲知道烧杯和盐水总质量m=50g+20g+1.2g=71.2g3由图乙知道，盐水体积40.0mL，盐水质量则盐水的密度4由于盐水没有全部倒入量筒，还有部分残留到烧杯壁上，导致体积测量较小，密度测量值偏大。（3）5根据题意知道，从水中取出石块并擦干，将挂在弹簧测力计下的小石块浸没在盛有适量盐水的烧杯中，记下弹簧测力计示数为F2。6由阿基米德原理知道，石块在水中的浮力为F浮水=G-F1=水V排g则排开水的体积 石块在液体中的浮力为F浮盐水=G-F2=盐水V排g则排开水的体积 由解得盐水密度27. 小亮在“探究电流与电阻的关系”实验中，使用的实验器材有：电池组、电流表、电压表、开关、5、10、15、20的定值电阻、滑动变阻器各一个、导线若干。（1）先将5的电阻接入如图甲所示电路中，将滑动变阻器的滑片放到_端；小亮在检查电路时，发现错接了一根导线，请你在这根导线上打“”，并补画出正确的那根导线_。（2）电路正确后，闭合开关，同时调节滑动变阻器，当电压表示数如图乙所示时，此时记下的电流表示数应为_A。（3）断开开关，将电阻由5换成10；再闭合开关，同时调节滑动变阻器，_，记下电流表示数（将实验过程补充完整）；更换不同阻值电阻重复实验。（4）小亮用如图丙所示电路，测量额定电压为U额的小灯泡正常发光时的电阻，（U额小于电源电压），电阻R0已知，将下面实验步骤补充完整。只闭合开关_，移动滑动变阻器滑片使电压表示数U额；只闭合开关_，保持滑动变阻器滑片位置不变，读出电压表示数为U1；小灯泡电阻RL =_。（用物理量符号表示）【答案】 . 左 . . 0.44 . 保持电压表示数不变 . S、S2 . S、S1 . 【解析】【分析】【详解】（1）12在连接电路时，应将滑动变阻器的滑片移动到阻值最大处以保护电路，即将滑动变阻器的滑片放到左端，由图甲的电路可知，电流表并联接入而电压表串联接入，改正如下图所示：（2）3由图乙可知，电压表的量程为03V，分度值为0.1V，故此时电压表示数应为2.2V，故由欧姆定律可知，此时电流表的示数应为（3）4因探究的是电流与电阻的关系，故应控制电阻两端电压不变，将电阻由5换成10后，应调节滑动变阻器，保持电压表示数不变，记下电流表示数，更换不同阻值电阻重复实验。（4）5只闭合开关S、S2，此时电压表测小灯泡两端电压，移动滑动变阻器滑片使电压表示数为U额，则由欧姆定律可得，此时电路中电流为6只闭合开关S、S1，此时电压表测小灯泡与电阻R0两端电压之和，此时电路中的电流为7因电路中的电流不变，故有解得小灯泡电阻
