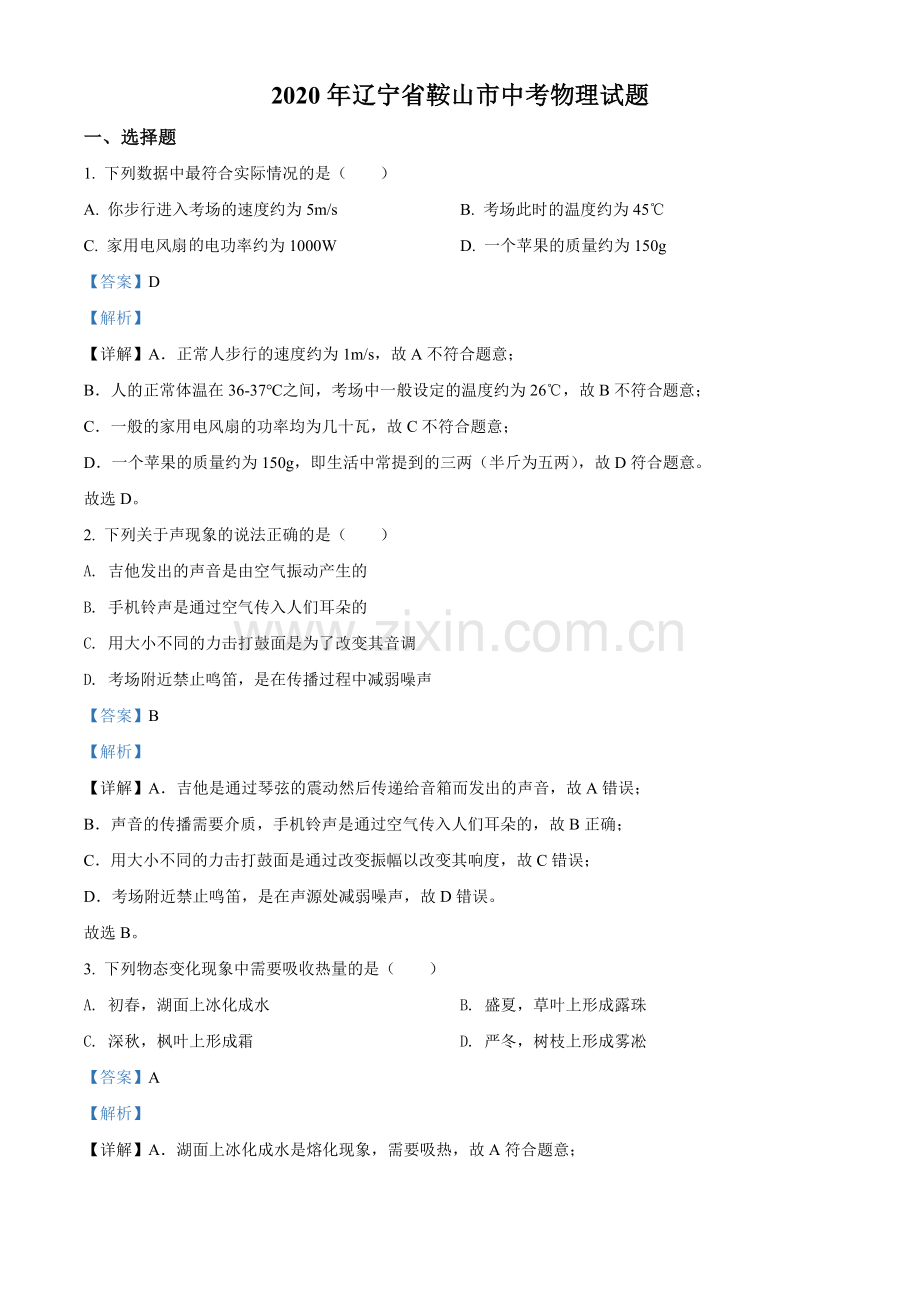

2020年辽宁省鞍山市中考物理试题一、选择题1. 下列数据中最符合实际情况的是（）A. 你步行进入考场的速度约为5m/sB. 考场此时的温度约为45C. 家用电风扇电功率约为1000WD. 一个苹果的质量约为150g【答案】D【解析】【详解】A正常人步行的速度约为1m/s，故A不符合题意；B人的正常体温在36-37之间，考场中一般设定的温度约为26，故B不符合题意；C一般的家用电风扇的功率均为几十瓦，故C不符合题意；D一个苹果的质量约为150g，即生活中常提到的三两（半斤为五两），故D符合题意。故选D。2. 下列关于声现象的说法正确的是（）A. 吉他发出的声音是由空气振动产生的B. 手机铃声是通过空气传入人们耳朵的C. 用大小不同的力击打鼓面是为了改变其音调D. 考场附近禁止鸣笛，是在传播过程中减弱噪声【答案】B【解析】【详解】A吉他是通过琴弦的震动然后传递给音箱而发出的声音，故A错误；B声音的传播需要介质，手机铃声是通过空气传入人们耳朵的，故B正确；C用大小不同的力击打鼓面是通过改变振幅以改变其响度，故C错误；D考场附近禁止鸣笛，是在声源处减弱噪声，故D错误。故选B。3. 下列物态变化现象中需要吸收热量的是（）A. 初春，湖面上冰化成水B. 盛夏，草叶上形成露珠C. 深秋，枫叶上形成霜D. 严冬，树枝上形成雾凇【答案】A【解析】【详解】A湖面上冰化成水是熔化现象，需要吸热，故A符合题意；B草叶上形成露珠是液化现象，需要放热，故B不符合题意；C枫叶上形成霜是凝华现象，需要放热，故C不符合题意；D树枝上形成雾凇是液化现象，需要放热，故D不符合题意。故选A。4. 2020年6月21日恰逢我国夏至节气，全球出现“金环凌空”的日食盛景，我国许多地区都能观看到这一奇观。下列选项中与日食形成原因相同的是（）A. 屏幕上的“手影”B. 水中的“倒影”C. 放大镜把字放大D. 筷子好像“折断”了【答案】A【解析】【详解】日食形成的原因是光的直线传播。A屏幕上的“手影”， 是由光的直线传播形成的，符合题意；B水中的“倒影”，属于平面镜成像，是由光的反射形成的，不符合题意；C放大镜把字放大，属于凸透镜成像，是光的折射形成的，不符合题意；D筷子好像“折断”了，是光的折射形成的，不符合题意。故选A。5. 关于质量和密度，下列说法中正确的是（）A. 同种物质组成的物体，其密度与质量成正比B. “铁杵磨成针”时铁的密度发生了变化C. 冰的密度是0.9103kg/m3，表明1m3冰的质量是0.9103kg/m3D. 宇航员把月球岩石标本带回地球，标本的质量不变【答案】D【解析】【详解】A对于同一种物质，密度是不变的，即物质的密度大小与质量和体积无关，故A错误；B密度是物质的一种特性，“铁杵磨成针”时铁的密度不变，故B错误；C冰的密度是0.9103kg/m3，表明1m3冰的质量是0.9103kg，故C错误；D宇航员从月球带回岩石标本，位置发生改变，质量不变，故D正确。故选D。6. 以下关于力学现象的分析中不正确的是（）A. 飞机的机翼上凸下平，是利用流体压强与流速的关系来获得升力的B. 轮船通过船闸从下游开到上游，船闸是利用连通器原理工作的C. 拦河大坝上窄下宽是由于液体压强随深度的增加而减小D. 堵住茶壶盖的小孔，水不容易被倒出是由于大气压强的作用【答案】C【解析】【详解】A飞机的机翼上凸下平，气流通过上方时，速度大、压强小，气流通过下方时，速度小、压强大，在上下的压强差下获得升力，故A正确，不符合题意；B连通器的底部连通，上面开口，船闸利用的是连通器原理使船能够在上下游来回航行，故B正确，不符合题意；C由于同种液体中，深度越深，压强越大，为了使拦河大坝底部能够承受更大的压强，即在单位面积上承担更大的压力，建成上窄下宽的形状，故C错误，符合题意；D堵住茶壶盖的小孔，壶内压强小于大气压强，在大气压的作用下，水不容易被倒出是由于大气压强的作用，故D正确，不符合题意。故选C。7. 如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向左移动。下列说法中正确的是（）A. 电流表A1的示数变大B. 电压表V的示数变小C. 电流表A2与A1的示数之差不变D. 电压表V与电流表A2的示数之比变大【答案】D【解析】【详解】AB由电路图可知，电阻R1与滑动变阻器R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，电压表测电源两端的电压。因电源电压不变，所以，滑片移动时，电压表V的示数不变，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过电阻R1的电流不变，电流表A1的示数不变，故AB错误；CD将滑动变阻器的滑片P向左滑动时，滑动变阻器接入电路中的电阻变大，由可知，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，电流表A1的示数不变，所以，干路电流变小，即电流表A2的示数变小，故电流表A2与电流表A1的差值变小，则电压表V的示数与电流表A2的示数的比值变大，故C错误，D正确。故选D。8. 能源科技的发展促进了人类文明的进步，下列有关能源的说法正确的是（）A. 核电站中的反应堆是利用核裂变发电的B. 太阳能、风能、天然气都是可再生能源C. 电能是广泛使用的一次能源D. 因为能量转化服从能量守恒定律，所以能源是取之不尽、用之不竭的【答案】A【解析】【详解】A核电站中的反应堆是通过利用可控的核裂变来提供能量进行发电，故A正确；B天然气会随着使用逐渐枯竭，属于不可再生能源，故B错误；C电能是由其他能源转化而来，属于二次能源，故C错误；D能量虽然守恒，但是可利用的能源是有限的， 不是取之不尽、用之不竭，故D错误。故选A。9. 如图所示的四个实验中，能够说明电动机工作原理的是（）A. B. C. D. 【答案】C【解析】【详解】电动机的工作原理是通电导体在磁场中受到作用力：A由图可知，是说明磁体极性的相互作用，故A不符合题意；B由图可知，说明通电导体周围存在磁场，故B不符合题意；C由图可知，是说明通电导体在磁场中受到力的作用，是电动机的工作原理，故C符合题意；D由图可知，是说明切割磁感线会产生感应电流，是发电机的工作原理，故D不符合题意。故选C。10. 如图所示是家庭电路的一部分，下列说法中正确的是（）A. 若保险丝熔断了，可以用铜丝代替B. 灯泡与开关的连接符合安全用电原则C. 使用试电笔辨别火线时，手指要接触笔尖金属体D. 电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地【答案】D【解析】【详解】A保险丝是用熔点低的材料制成的，而铜的熔点高，不能及时熔断，故A错误；B开关接到火线上，图中开关接到零线上，容易触电，故B错误；C在使用试电笔时，应用手接触笔尾的金属体，用笔尖接触导线，手指不能碰到笔尖的金属体，故C错误；D三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能防止金属外壳的用电器漏电发生触电事故，故D正确。故选D。11. 某同学用力踢了一下静止的足球，足球在草坪上滚动起来，滚动一段距离后又停了下来，关于这个过程，下列描述中正确的是（）A. 足球对草坪的压力和足球受到的支持力是一对平衡力B. 脚踢足球，脚会感到疼是因为物体间力的作用是相互的C. 足球在向前滚动的过程中越来越慢，是因为足球受到了阻力的作用D. 足球最终会停下来，说明力是改变物体运动状态的原因【答案】BCD【解析】【详解】A足球对草坪的压力和足球受到的支持力是一对相互作用的力，故A错误；B因为力的作用是相互的，所以脚踢足球，脚也会疼，故B正确；C足球在向前滚动的过程中越来越慢，是因为足球受到摩擦阻力，故C正确；D足球最终会停下来，是因为受到阻力的作用，说明力是改变物体运动状态的原因，故D正确。故选BCD。12. 下列关于汽车的说法中正确的是（）A. 给汽车加油时能闻到汽油的味道，说明分子在不停地做无规则运动B. 常用水作汽车发动机的冷却液，是因为水的比热容较大C. 汽油机在压缩冲程中将内能转化为机械能D. 汽车在刹车过程中，刹车片温度升高，是做功改变了它的内能【答案】ABD【解析】【详解】A给汽车加油时能闻到汽油的味道，是因为汽油分子发生了扩散现象，由分子在不停地做无规则运动造成的，故A正确；B由于水的比热容较大，在相同的条件下，吸收的热量较多，常用水作汽车发动机的冷却液，故B正确；C汽油机四冲程中的压缩冲程是将机械能转化为内能，做功冲程是将内能转化为机械能，故C错误；D汽车在刹车过程中，克服摩擦做功，刹车片内能增加，温度升高，是做功改变了它的内能，故D正确。故选ABD。13. 如图所示，水平桌面上两个完全相同的烧杯甲和乙中装有体积相同的两种不同液体。现将质量相等的A、B两个球（VAVB），分别放入两烧杯中，A球沉底，B球悬浮。下列说法正确的是（）A. 甲杯内的液体密度大于乙杯内的液体密度B. A球受到的浮力小于B球受到的浮力C. 将甲杯液体倒入乙杯液体中，B球会下沉D. 甲容器对桌面的压强大于乙容器对桌面的压强【答案】BC【解析】【详解】两球的质量相等，因为VAVB由可知A的密度小于B的密度，即ABAA球沉底，B球悬浮，所以A甲B=乙甲乙故A错误；BA球沉底，由浮沉条件可知GAF浮AB球悬浮，由浮沉条件可知GB=F浮B两球质量相等，由G=mg可知GA=GBF浮AF浮B故B正确；C将甲杯液体倒入乙杯液体中，乙杯中液体的密度变小，当B球的密度大于液体的密度，B球会下沉，故C正确；D甲和乙中装有体积相同的两种不同液体，由于甲乙由m=V可知，甲中液体的质量小于乙中液体的质量，两球的质量相等，烧杯的质量相同，所以甲的总质量小于乙的总质量，由G=mg可知G总甲G总乙对水平桌面的压力的关系F甲F乙由p=可知甲容器对桌面的压强小于乙容器对桌面的压强，故D错误。故选BC。14. 如图所示，A、B分别为额定电压为8V的小灯泡L和定值电阻R的电流随电压变化关系的图象。下列说法中正确的是（）A. 定值电阻R的阻值为20B. 小灯泡L正常工作1min消耗的电能为24JC. 将小灯泡L和电阻R并联接入电路，当干路电流为0.6A时，小灯泡L的实际电功率为1.6WD. 将小灯泡L和电阻R串联接入电路中，若通过电阻R的电流为0.5A，则电源电压为18V【答案】ACD【解析】【详解】A由图知，B为电阻R的电流随电压变化图像，在B图象上找一点，可求得电阻R的阻值故A正确；B小灯泡L的额定电压为8V，由图知它正常工作时的电流为0.5A，则小灯泡L正常工作1min消耗的电能故B错误；C将小灯泡L和电阻R并联接入电路，则它们两端电压相等，由图知，当干路电流为0.6A时，它们两端的电压为4V，此时通过小灯泡L的电流为0.4A，实际功率故C正确；D将小灯泡L和电阻R串联接入电路，则通过它们的相等，若通过电阻R的电流为0.5A，由图知，小灯泡L两端电压为8V，电阻R两端电压则，电源电压故D正确。故选ACD。二、填空题15. 如图所示是甲、乙两车运动的st图象，当两车从同一地点，同时、同向做匀速直线运动时，以甲车为参照物，乙车是_（填“静止”或“运动”）的；当时间t=_s时，两车相距8m。【答案】 (1). 运动 (2). 4【解析】【详解】1由图像可知，甲、乙都在做匀速直线运动，甲的速度快，乙的速度慢，所以以甲车为参照物，乙车是运动的。2甲的速度乙的速度所以，同时、同向做匀速直线运动时，两车相距8m所用的时间16. 某同学站在平面镜前1m处，当他向镜子靠近0.5m时，他和像之间的距离改变了_m，像的大小_（填“变大”、“变小”或“不变”），平面镜所成的像是_（填“实像”或“虚像”）。【答案】 (1). 1 (2). 不变 (3). 虚像【解析】【详解】1根据像和物到平面镜的距离相等可知，他向镜子靠近0.5m时，则他的像靠近平面镜0.5m，他和像之间的距离改变了0.5m+0.5m=1m2平面镜成的像和物体大小相等，他向镜子靠近0.5m时，人的大小不变，像的大小不变。3根据物体在平面镜中成虚像，可知他看到在平面镜中的像是虚像。17. 装着开水的暖水瓶，有时瓶内的水蒸气会把瓶塞顶起，在这个过程中，暖水瓶内的水蒸气对瓶塞做功，温度_（填“升高”或“降低”），内能_（填“增大”或“减小”）。【答案】 (1). 降低 (2). 减小【解析】【详解】暖水瓶内水蒸气对瓶塞做功，水蒸气的内能减小，温度降低。【点睛】做功改变内能的实质是能量的转化，水蒸气推动瓶塞，内能转化为机械能。18. 2020年5月27日11时，中国珠峰测量科考登山队成功登上了世界屋脊珠穆朗玛峰。GNSS（全球卫星导航系统）卫星测量是珠峰测高中的重要一环。GNSS是通过接收_（填“电磁波”或“声波”）获取相关数据信息的。登山队员携带测量设备向峰顶冲击的过程中，重力势能_（填“增加”、“减少”或“不变”）。【答案】 (1). 电磁波 (2). 增加【解析】【详解】1GNSS（全球卫星导航系统）卫星是远距离感知目标反射或自身辐射电磁波对目标进行探测的设备。2重力势能与物体的质量和高度有关，登山队员和测量设备的质量不变高度变大，所以重力势能增大。19. 端午节是我国的传统节日，很多地方会举办龙舟赛来庆祝端午节（如图所示）。划龙舟时所用的桨是_（填“省力”或“费力”）杠杆，龙舟到达终点后，虽然运动员停止划水，但是龙舟由于_，仍会继续向前运动。【答案】 (1). 费力 (2). 惯性【解析】【详解】1使用桨时，阻力臂大于动力臂，是一个费力杠杆。2由于龙舟本身具有惯性，达到终点后，龙舟会继续向前运动。20. 通常情况下，橡胶棒是_（填“导体”或“绝缘体”），与毛皮摩擦过的橡胶棒具有_的性质，用它去接触验电器的金属球，金属箔片张开，则此时验电器带_电，该过程中验电器金属杆里的电流方向是_（填序号即可）（“从金属箔片到金属球”或“从金属球到金属箔片”）。【答案】 (1). 绝缘体 (2). 吸引轻小物体 (3). 负 (4). 【解析】【详解】1橡胶棒导电性能差是绝缘体。2橡胶棒和毛皮摩擦，橡胶棒得到电子带负电，带电体具有吸引轻小物体的性质。34带负电的橡胶棒接触不带电的验电器时，橡胶棒的电子会转移到验电器金属箔片上上，因此验电器带负电；因为电流的方向与负电荷定向移动的方向相反，所以电流的方向是从金属箔片到金属球。21. 如图所示，小丽用滑轮组拉动重为600N的物体A，以0.1m/s的速度沿水平地面向左匀速直线运动10s，所施加的拉力F=100N（忽略绳重和滑轮重）。若该滑轮组的机械效率为75%，则绳端移动的距离为_m，滑轮组做的有用功为_J，地面对物体A的摩擦力为_N。【答案】 (1). 2 (2). 150 (3). 150【解析】【详解】1由图可知，滑轮组中n=2，物体移动的距离为则绳端移动的距离为2拉力做的总功为滑轮组克服物体与地面之间的摩擦力做的功，即有用功为3故由可得，地面对物体A的摩擦力为22. 某品牌电热水壶上标有“220V 1400W”的字样，小明发现烧水过程中电热水壶的发热体部分很快变热，但连接的导线却不怎么热，这是因为导线的电阻比发热体的电阻_。在额定电压下，电热水壶烧水3min，这段时间内电热水壶发热体产生的热量是_J。若发热体产生的热量全部被水吸收，能将_kg的水从20C升高到100C（c水=4.2103J/(kgC)）【答案】 (1). 小 (2). 2.52105 (3). 0.75【解析】【详解】1热水壶的发热体与电线串联，通过它们的电流及时间相等，但热水壶的发热体的电阻比电线的电阻大得多，由焦耳定律可知，热水壶的发热体比电线产生的热量就多得多，所以电热丝很热，但与之相连的电线却不怎么热。2在额定电压下，烧开一壶水用时3min，这段时间内电热水壶发热体产生的热量3根据公式得，加热水的质量23. 如图所示，电源电压恒定，小灯泡L标有“6V 3W”字样（不计温度对灯丝电阻的影响）.当S、S1闭合，滑动变阻器滑片P在最右端时，小灯泡L正常发光，则电源电压为_V。当S闭合，S1断开，滑动变阻器滑片P在中点时，电流表的示数为0.2A，则滑动变阻器的最大阻值是_，此电路消耗的最大功率与最小功率之比为_。【答案】 (1). 6 (2). 36 (3). 16:3【解析】【详解】1灯泡L标有“6V 3W“字样，表示灯的额定电压为6V，额定功率为3W，当开关S、S1闭合，滑动变阻器的滑片P在最右端时，滑动变阻器与小灯泡L并联，灯泡L正常发，灯的电压即电源电压为U=6V。2根据P=UI，灯的额定电流为灯的电阻当开关S1闭合，S2断开，滑动变阻器的滑片P在中点时，变阻器最大值R的二分之一与灯串联，根据欧姆定律，总电阻根据电阻的串联，则故滑动变阻器R的最大阻值为R=363根据当电路的电阻最大时，电路有最小功率，当电路的电阻最小时，有最大功率，根据串联电阻总电阻大于其中任一电阻，并联电阻小于其中任一电阻，故当滑片移动到最左端时，只闭合开关S，灯与变阻器最大电阻串联，总电阻最大，电路的最小功率为两开关都闭合时，胜滑片移动到最右端时，变阻器与灯并联，此时电路的总电阻为电路的最大功率为故此电路消耗的最大功率与最小功率之比为三、作图题24. 一束光线从空气垂直射向玻璃砖，穿过玻璃砖后从另一表面射出，请在图中画出该光路图（不考虑光的反射）。【答案】【解析】【详解】根据光的折射规律知，光垂直射到玻璃上时，传播方向不变，但从玻璃中斜射入空气中时，折射角大于入射角。如下图所示25. 如图所示，轻质杠杆的A点挂一重物G，O为杠杆的支点。(1)请在杠杆的端点B处画出使杠杆保持静止的最小动力F1的示意图；(2)作出阻力F2的示意图及阻力臂l。【答案】（1）；(2)【解析】【详解】(1)当动力臂最长时，动力最小，所以当OB为动力臂时，动力最小，如下图所示：(2)阻力是杠杆受到重物向下的拉力，阻力臂是支点到阻力的垂直距离，如下图所示：26. 请根据图中磁感线的方向标出永磁体的N极，并在括号内标出电源右侧的极性（用“+”或“-”表示）。【答案】【解析】【详解】磁感线从左向右，可以判断永磁体的右端是N极，电磁铁的左端是S极，电磁铁的右端是N极；根据安培定则，用右手握住螺线管，大拇指指向螺线管的N极，则四指所指的方向为电流的方向，则电流从电磁铁的右端进入，从左端流出，所以电源的右端是正极，左端是负极。如图所示四、简答题27. 炎炎夏日，小明从冰箱里拿出一杯酸奶。请从物理角度分析(1)使用吸管尖端插入酸奶杯上方塑封膜时，比较容易，这是为什么?(2)一会儿，发现在酸奶杯的外表面附着了很多小水珠，这又是为什么?【答案】(1)见解析(2)见解析【解析】【详解】(1)吸管尖端受力面积小，根据公式讨论可知，吸管对塑封膜产生的压强大，所以比较容易插入。(2)夏天空气温度高，遇到从冰箱拿出的酸奶，空气中的水蒸气放出热量，液化成小水珠附着在酸奶杯外表面上。五、计算题28. 十天建成的武汉火神山医院正式交付使用，勇敢智慧的中国建设者们再一次让世界看到了中国速度。在建造的过程中，需要用混凝土搅拌运输车（如图所示）运送混凝土到火神山医院建设工地。混凝土搅拌运输车的相关参数如下表（g取10N/kg，柴油的热值q=4.3107J/kg）。求：(1)当搅拌车满载并静止在水平地面时，车轮与地面的总接触面积为0.8m2，它对地面的压强为多大?(2)搅拌车满载时在平直公路上匀速行驶时受到的阻力为其总重的0.03倍，当它以最高时速匀速行驶时，此搅拌车发动机的输出功率为多少?(3)搅拌车以最高时速匀速行驶10km共消耗燃油3kg，搅拌车发动机的效率为多少?（计算结果精确到0.1%）混凝土搅拌运输车相关参数满载时总质量14t最高时速90km/h燃油类型柴油【答案】(1)；(2)；(3)32.6%【解析】【详解】(1)当搅拌车满载时总质量为14t，静止在水平地面时对地面的压力等于重力，即则它对地面的压强为(2)搅拌车满载时在平直公路上匀速行驶时受到的阻力为其总重的0.03倍，此时牵引力大小等于阻力，即当它以最高时速v=90km/h=25m/s匀速行驶时，此搅拌车发动机的输出功率为(3)搅拌车以最高时速匀速行驶10km时，用时为搅拌车发动机做功为消耗燃油产生的热量为则搅拌车发动机的效率为答：(1)它对地面的压强为；(2)当它以最高时速匀速行驶时，此搅拌车发动机的输出功率为；(3)搅拌车发动机的效率为32.6%。29. 多功能养生壶（如图甲）具有精细烹饪、营养量化等功能，深受市场认可和欢迎，图乙是某品牌养生壶的简化电路图，当养生壶正常工作时，它的加热功率为880W，保温总功率为242W。求：(1)该养生壶高温挡加热时的电流。(2)电阻R2的阻值。(3)某一天，小明断开家中其他用电器，只接通养生壶在高温挡烧水发现家中标着“3000r/（kwh）”字样的电能表转盘在2min内转了80转，求此养生壶的实际功率。【答案】(1)；(2)；(3)【解析】【详解】(1)加热时功率为880W，根据公式可得加热档电流为(2)加热时功率为880W，根据公式可得R1的阻值为保温总功率为242W，总电阻为电阻R2与R1串联，R2的阻值为(3) 养生壶在2min内，消耗的电能为养生壶的实际功率为六、实验、探究题30. 在探究“冰熔化时温度随时间变化规律”的实验中，将装有少量碎冰的试管放入装有适量水的烧杯中，实验装置如图甲所示。（c水=4.2103J/（kg）(1)观察图乙，温度计的示数为_。(2)某同学根据记录的数据绘制了温度随时间变化的图象（如图丙所示）。由图象可知:冰熔化持续了_min，冰是_（填“晶体”或“非晶体”）。第4min时，该物质处于_状态，熔化过程为_（填“吸热”或“放热”）过程。(3)若不考虑热量损失，由图象丙推知，冰的比热容为_J/（kg）。【答案】 (1). -2 (2). 3 (3). 晶体 (4). 固液共存 (5). 吸热 (6). 【解析】【详解】(1)1观察图乙，温度计的示数在零下两格，其读数为-2。(2)23冰熔化从2min开始5min结束，持续了3min，冰在熔化过程中温度不变，是晶体。45第4min时，继续吸热，温度不变处于固液共存状态，整个过程都在持续吸热。(3)6相同的时间内吸收的热量相同，根据公式可算出5min到7min内水吸收的热量，此时水吸收的热量等于0min到2min内冰吸收的热量，故冰的比热容为31. 在探究“凸透镜成像规律”的实验中，将凸透镜固定在光具座上50cm刻度线处不动，移动蜡烛和光屏至如图所示的位置时，在光屏上得到烛焰清晰的像。(1)该凸透镜的焦距为_cm。(2)将蜡烛移到10cm刻度线处，烛焰所成的像是_（填“放大”、“缩小”或“等大”）的，生活中的_（填“照相机”、“投影仪”或“放大镜”）利用了该原理工作。(3)在烛焰和凸透镜之间放一眼镜的镜片，发现光屏上的像由清晰变模糊了。将光屏向靠近凸透镜的方向移动适当距离后，光屏上再次呈现清晰的像，则该眼镜的镜片是_（填“凸透镜”或“凹透镜”），可用于矫正_（填“近视眼”或“远视眼”）。(4)蜡烛随着燃烧而变短，为了使像仍能成在光屏中央，这时需要_（填“向上”或“向下”）移动光屏。【答案】 (1). 15 (2). 缩小 (3). 照相机 (4). 凸透镜 (5). 远视眼 (6). 向上【解析】【详解】(1)1当物距等于2倍焦距时，像距也在2倍焦距，成倒立、等大的实像，此时物距等于像距，像与物大小相等，物像异侧；由图可知此时物距等于像距均为30cm，则该凸透镜的焦距为15cm。(2)23将蜡烛移到10cm刻度线处，此时物距为40cm，当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像，生活中的照相机、摄像机利用了该原理工作。(3)4在烛焰和凸透镜之间放一眼镜的镜片，将光屏向靠近凸透镜的方向移动适当距离后，即像距减小，光屏上再次呈现清晰的像，说明对光的会聚能力加强了，而凸透镜对光有会聚作用，则该眼镜的镜片是凸透镜。5远视眼是由于远处的物体，并在视网膜后面成像，因此不清楚是否能看到远近图像，凸透镜可用于矫正远视眼。(4)6蜡烛随着燃烧而变短，由于通过透镜中心轴心的传播方向不变，则在光屏上成的像偏上，为了使像仍能成在光屏中央，这时需要向上移动光屏。32. 在探究“影响滑动摩擦力大小因素”的实验中，实验装置如图所示。选取三个相同的木块分别放在不同的接触面上，其中甲、乙两图的接触面是相同的木板，丙图的接触面是棉布。(1)实验中应该用弹簧测力计拉着木块在水平接触面上做_运动，根据_知识可知，木块所受摩擦力大小等于弹簧测力计的示数。(2)如果想探究滑动摩擦力大小与接触面粗糙程度的关系，应选择_两图进行实验，比较两图可得出的结论是_。(3)某同学猜想：滑动摩擦力大小可能与接触面积大小有关。于是他将甲图中木块切去一半（如图丁所示），重复甲图的实验操作。他比较图甲和图丁的实验结果，得出结论：滑动摩擦力的大小与接触面积的大小有关。你认为他探究过程中存在的问题是_，改进方法是_。【答案】 (1). 匀速直线 (2). 二力平衡 (3). 乙丙 (4). 压力相同时，接触面越粗糙滑动摩擦力越大 (5). 没有控制压力相同 (6). 见解析【解析】【详解】(1)12应该用弹簧测力计拉着木块在接触面上做匀速直线运动，木块受到的拉力和摩擦力是平衡力，根据二力平衡知识可知，木块所受摩擦力大小等于弹簧测力计的示数。(2)34要探究滑动摩擦力大小跟接触面粗糙程度的关系，需要控制压力大小相同，接触面粗糙程度不同，图乙丙符合题意；可以看出丙中接触面比较粗糙，弹簧测力计的示数较大，摩擦力较大，可以得到压力相同时，接触面越粗糙滑动摩擦力越大。(3)56要探究摩擦力大小与接触面积的大小的关系，需使压力大小和接触面的粗糙程度相同，改变接触面积的大小，而将木块切去一半，则在接触面积变化的同时，压力也发生了变化，所以得出错误结论。可以将切下的木块叠放在被拉木块上面，重复甲的操作过程，比较它和甲的实验结果，得出结论。33. 如图所示为小聪同学利用未知液体来测量小石块密度的实验操作:(1)如图甲所示，小聪在调节天平横梁平衡过程中的错误操作是_。(2)小聪纠正错误后，正确测量出了小石块的质量m石（如图乙所示），并由图丙测出了小石块的体积V石=_cm3，则小石块的密度石=_g/cm3。(3)小聪还想测出量筒中未知液体的密度，他利用弹簧测力计只增加一个操作步骤，便完成了该实验。新增操作步骤：_，读出弹簧测力计的示数为F。未知液体密度的表达式：液=_（用字母表示，不必代入数值）。【答案】 (1). 游码没有移到标尺左端的零刻线处 (2). 20 (3). 5.6 (4). 用弹簧测力计吊着小石块，将小石块浸没在装有未知液体的量筒内 (5). 【解析】【详解】(1)1调节天平横梁平衡时，应先把游码移到标尺左端的零刻度，再调节平衡螺母，由图甲可知，小聪在调节天平横梁平衡过程中的操作错误是游码没有移到标尺左端的零刻线处。(2)23由图乙知，天平标尺的分度值为0.2g，小石块的质量为m石=50g+5g+1g=56g由图丙知，量筒的分度值为2mL，量筒内水的体积为60mL，小石块放在量筒后读数为80mL，所以小石块的体积V=80mL-60mL=20mL=20cm3所以小石块的密度(3)45要测量未知液体的密度，可增加步骤：用弹簧测力计吊着小石块，将小石块浸没在装有未知液体的量筒内，记下弹簧测力计的示数F；则小石块受到的浮力为F浮=G-F小石块体积V=V2-V1根据阿基米德原理F浮=液gV排得，液体的密度为34. 小刚同学在做“测量小灯泡额定功率”的实验中，选用如图甲所示的器材和电路。其中电源电压为6V，小灯泡的额定电压为2.5V，滑动变阻器的铭牌上标有“20 1A”字样。(1)请用笔画线代替导线将图甲的实验电路补充完整_。（要求：滑动变阻器的滑片向右移动时小灯泡变亮）(2)闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数。若电路只有一处故障，则故障原因是_。(3)排除故障后再次闭合开关，移动滑片直到电压表的示数为2.5V，此时电流表的示数如图乙所示，为_A，小灯泡的额定功率为_W。再调节滑动变阻器使电压表的示数达到3V，小灯泡强烈发光，此时小灯泡的实际功率_（填“大于”、“小于”或“等于”）1.08W。(4)同组的小红同学还想探究“在电压一定时，电流与电阻的关系”，于是将图甲中的小灯泡换成三个阻值分别为5、10、15的定值电阻，其余连接均不改变。图丙是小红根据测得的实验数据绘制的电流I随电阻R变化的图象。由图象可知小红将定值电阻R两端的电压控制为_V不变。当定值电阻由5换为10时，为达到实验要求，滑动变阻器连入电路的阻值应_（填“变大”、“变小”或“不变”）。实验结论是电压一定时，_。实验结束后，小红问老师保持该电压不变的情况下，能否更换50的定值电阻继续进行此实验，老师指导小红分析了不能更换的原因。你认为原因是_。【答案】 (1). (2). 小灯泡断路 (3). 0.3 (4). 0.75 (5). 小于 (6). 3 (7). 变大 (8). 通过导体的电流与导体的电阻成反比 (9). 滑动变阻器量程过小【解析】【详解】(1)1在“测量小灯泡额定功率”实验中，灯泡与滑动变阻器串联，电压表测量灯泡两端电压，滑动变阻器的滑片向右移动时小灯泡变亮，说明电路电流变大，变阻器接入的阻值变小，实验电路补充完整后如图所示：(2)2闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，则故障原因是小灯泡断路，造成电压表串联在电路中，电路电流极小。(3)34排除故障后再次闭合开关，移动滑片直到电压表的示数为2.5V，此时电流表的示数如图乙所示，电流表接入小量程，分度值为0.02A，则示数为0.3A，小灯泡的额定功率为5小灯泡在额定状态下的电阻为再调节滑动变阻器使电压表的示数达到3V，小灯泡强烈发光，假设灯泡的电阻不变，则此时小灯泡的功率为但实际上随着灯泡两端电压变大，电阻丝温度增大，灯泡的电阻也将变大，则此时实际功率将小于1.08W。(4)6由图象可知小红将定值电阻R两端的电压控制为7当定值电阻由5换为10时，根据串联分压特点，定值电阻两端电压变大，故为达到实验要求，滑动变阻器连入电路的阻值应变大以增加其分压能力。8由可知，可得到的实验结论是电压一定时，电流与电阻成反比。9保持该电压不变的情况下，更换50的定值电阻继续进行此实验，滑动变阻器接入最大量程时，定值电阻两端电压最小，此时可知此时由于滑动变阻器的最大阻值过小，分压能力有限，故无法继续进行实验。
