2020年广州市中考物理试题(含答案).doc

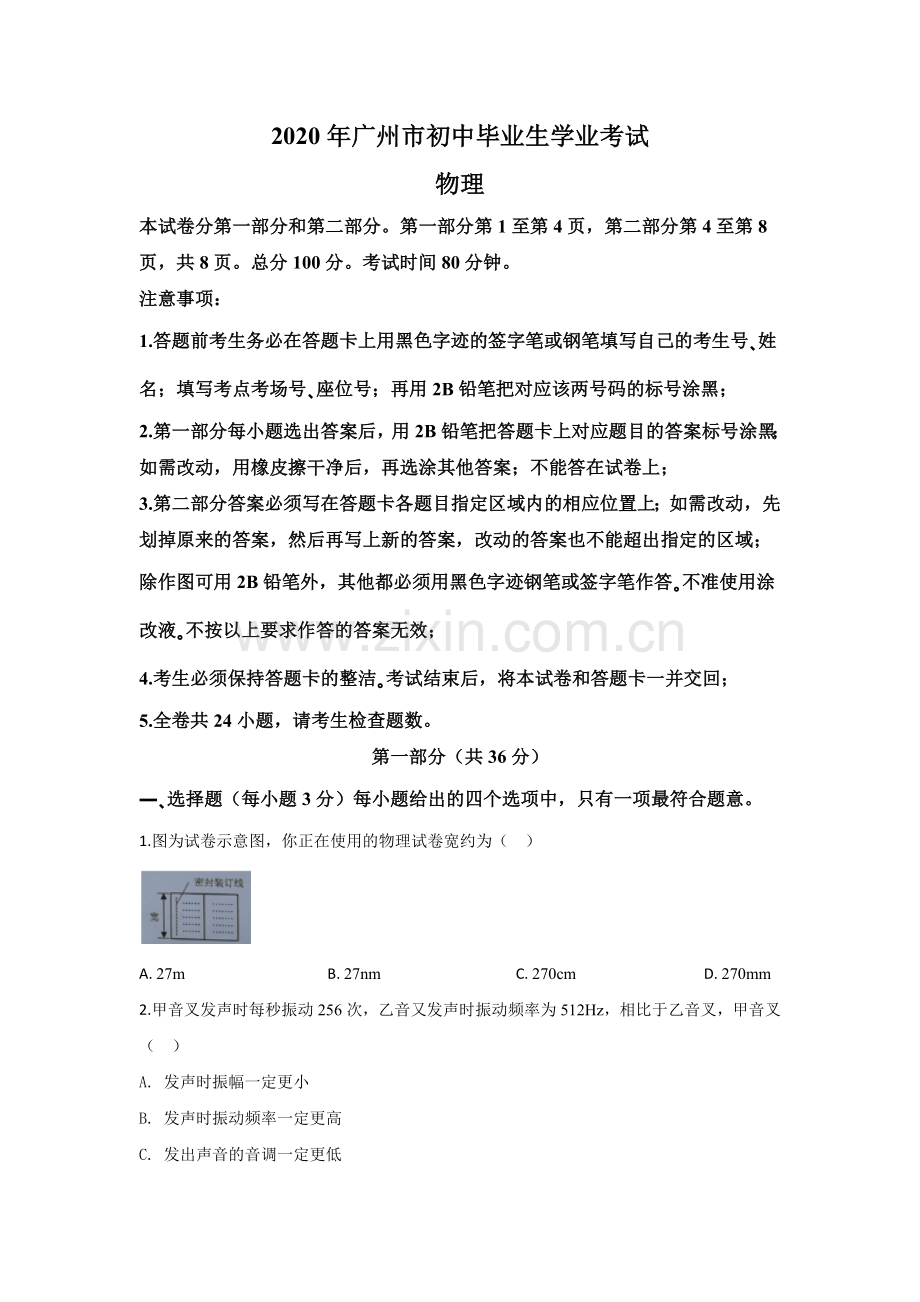

2020年广州市初中毕业生学业考试物理本试卷分第一部分和第二部分。第一部分第1至第4页，第二部分第4至第8页，共8页。总分100分。考试时间80分钟。注意事项：1.答题前考生务必在答题卡上用黑色字迹的签字笔或钢笔填写自己的考生号姓名；填写考点考场号座位号；再用2B铅笔把对应该两号码的标号涂黑；2.第一部分每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案；不能答在试卷上；3.第二部分答案必须写在答题卡各题目指定区域内的相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案，改动的答案也不能超出指定的区域；除作图可用2B铅笔外，其他都必须用黑色字迹钢笔或签字笔作答不准使用涂改液不按以上要求作答的答案无效；4.考生必须保持答题卡的整洁考试结束后，将本试卷和答题卡一并交回；5.全卷共24小题，请考生检查题数。第一部分（共36分）一选择题（每小题3分）每小题给出的四个选项中，只有一项最符合题意。1.图为试卷示意图，你正在使用的物理试卷宽约为（ ）A. 27mB. 27nmC. 270cmD. 270mm2.甲音叉发声时每秒振动256次，乙音又发声时振动频率为512Hz，相比于乙音叉，甲音叉（ ）A. 发声时振幅一定更小B. 发声时振动频率一定更高C. 发出声音的音调一定更低D. 发出声音的响度一定更大3.物质M因发生物态变化放热，M在该物态变化前后都具有流动性，则这种物态变化为（ ）A. 熔化B. 凝固C. 液化D. 汽化4.如图所示，轻质棒M放在绝缘支架上，与毛皮摩擦后带上负电的绝缘棒L靠近M的A端时，A端被L吸引，则（ ）A. M一定带负电B. M一定带正电C 摩擦时，L失去电子D. 摩擦时，L得到电子5.图为注射器，小芳迅速下压活塞，注射器内密封的气体温度升高。此过程密封气体的（ ）A. 内能增加B. 分子动能减小C. 分子热运动速度减小D. 内能转化为活塞动能6.金属球用细绳挂在车厢内，并相对于车静止，位置如图甲所示。下列选项中能导致球突然从如图甲位置变成如图乙位置的是（ ）A. 车向西起动B. 车做匀速直线运动C. 车向东直线运动时加速D. 车向东直线运动时减速7.球竖直向上运动，并落回地面，这过程中先后经过M、S两点。球在这两点的动能和重力势能如图所示，则球在M点的（ ）A. 速度比在S点的大B. 机械能大于在S点C. 机械能等于在S点的D. 离地高度比在S点的低8.如图所示，小明分别使用甲、乙、丙、丁四种机械匀速提升物体（绳长不变），测得拉力和物体M、N所受的重力如表所示，则（ ）A. 甲的机械效率比丙的大B. 乙、丁的机械效率相同C. 使用丙提升物体M时省力D. 实验测得的数据无法算出机械效率9.矩形铜线框在某磁场中的位置如图所示，ab、bc、ed和fe段都受到该磁场的作用力，下列哪两段受到该磁场的作用力方向相同（ ）A. ab段与bc段B. ab段与ed段C. ab段与fe段D. fe段与ed段10.小明测量不同型号铅笔在纸上涂划所得线条的电阻，实验步骤如下：(1)用铅笔在纸上画出两段长为15cm的线条，在其中一段线条上重复涂划3次，另一段6次；(2)换用不同型号铅笔重复(1)的操作，得到多组等长等宽的线条如图；(3)测出每段线条两端的电阻记录在表。根据实验数据，可推测电阻最小的是（ ）A. B. C. D. 11.图甲中圆柱形容器装有适量的水，当水温从0C升到15C时，水的密度和水温t关系如图乙所示，此过程水的质量不变，不考虑圆柱形容器的热胀冷缩，下列选项中能正确反映图甲中容器底受到水的压强p和水温t关系的是（ ）A B. C. D. 12.图甲中圆柱形容器装有适量的水，当水温从0C升到15C时，水的密度和水温t关系如图乙所示，此过程水的质量不变，不考虑圆柱形容器的热胀冷缩，如图丙，把测力计下悬挂的实心金属块M（体积不变）浸没在水中，M处于静止状态，下列选项中能正确反映测力计示数F和水温t关系的是（ )A. B. C. D. 第二部分（共64分）二填空作图题（共25分）13.(1)如图，光源S发出的一束光从空气射向水面，在容器壁上点P、Q处出现光点，画出上述现象的入射光线、反射光线和折射光线_；(2)如图所示物体MN放在凸透镜前，0cm处为凸透镜光心，M点发出的光线a平行于主光轴；凸透镜的焦距为_cm；画出光线b经光心后的光线_；物体MN经凸透镜成的像相对于物是_（选填“放大”“等大”“缩小”）的；要使光线a经凸透镜后的光线经过K点，应使凸透镜沿主光轴水平向左还是水平向右移动_?14.图甲为紫外线的三个波段示意图，其中UVC对人体伤害最大，UVC能通过石英玻璃，普通玻璃可有效阻碍UVC的传播。图乙中家用消毒柜的紫外线灯可发出波长为254nm的紫外线。(1)波长为254nm的紫外线属于_波段（选填“UVC”“UVB”“UVA”）；(2)波长为254nm的紫外线从紫外线灯的密封透明灯管内透出，对柜内的物品进行杀菌消毒，柜门透明部分的材料应选_，透明灯管的材料应选_（选填“石英玻璃”“普通玻璃”）。15.电磁铁通电后，小磁针N极转至图所示位置，此时铁块在水平桌面上静止并受到电磁铁吸引。(1)电磁铁甲端应为N极还是S极?(2)以点表示铁块，在方框内画出铁块受到的摩擦力。16.如图所示，以硬尺上某位置为支点O，在尺上挂一重3N的物体M，尺在竖直向上的拉力F作用下保持水平静止，尺的质量不计。(1)O在_dm刻度线处；(2)画出F的力臂_。17.某地区把多余电能E1送往制氢装置产生氢气，电能不足时，通过发电装置把这部分氢气燃烧释放的能量转化为电能E2送回电网。(1)氢气的热值是1.4108J/kg，20kg氢气完全燃烧放出的热量是_J；(2)下列属于可再生能源的是_；风能煤太阳能(3)E1_E2（选填“”“=”“”“=”“”“=”“”“=”“”“=”“【解析】【详解】(1)1由知道，20kg氢气完全燃烧放出的热量是(2)2能从自然界源源不断获得的能源是可再生能源，不能从自然界源源不断获得的能源是不可再生能源。所以，风能和太阳能可以在短时间内从自然界得到补充，属于可再生能源。(3)3由于氢气燃烧释放的能量转化为电能过程存在能量散失，所以E1E2。18.小明想探究图甲中的膜被不同粗细的针（表）刚刺破时所受压强是否相等。A针对膜的压力F随时间变化，膜刚被刺破时，压力达到最大值，F-t图象如图乙所示。针的编号AB针与膜接触面积/m2(1)膜刚被刺破时，A针对膜的压力FA为_N，压强为_Pa；(2)t1至t2这段时间，A针对膜的压强是变大变小还是不变_?(3)B针刚刺破图甲中的膜时，测得针对膜压力为3.5N，此时B针对膜的压强为，则_（选填“”“=”“”“=”“【解析】【详解】(1)1 据题意,甲瓶中的油比乙瓶中的多,而且甲温度计升温比乙温度计多,由Q=cmt可知甲瓶中的油吸收的热量多，该过程电阻产生的热量全部被油吸收,则R1产生的热量比R2多。(2)2由图知，R1和R2串联，电流相等，通电时间相同，R1产生的热量比R2多，由Q=I2Rt可得，R1R2。三、解析题（共24分）解析题应写出必要的文字说明公式和重要演算步骤只写出最后答案的不能得分。有数值计算的题，演算过程及结果都要在数字的后面写上正确的单位20.装有水的容器在大小为10N的拉力F作用下运动，图甲为容器三段运动的示意图，F的方向始终沿着容器运动方向，OP段、MN段为水平地面。在MN段容器中的水少于OP段，容器在OP段、MN段的速度一时间图象和QR段的路程一时间图象如图乙所示。(1)求F在OP段做的功_；(2)求F在QR段的功率_；(3)容器在OP段和MN段受到摩擦力分別为、，则_（选填“”“=”“”）。【答案】 (1). 40J (2). 5W (3). =【解析】【详解】(1)1由图可知，OP段容器做的是匀速直线运动，所以OP段的长度F在OP段做的功(2)2由图可知，QR段的长度为5m，F在QR段做的功F在QR段的功率(3)3由图可知，容器在OP段和MN段都是做匀速直线运动，由二力平衡知识可知，容器在OP段和MN段的摩擦力等于拉力，又因为拉力相等，所以容器在OP段和MN段受到摩擦力相等，即。21.如图所示，小灯泡L的额定电压为3.8V，定值电阻R阻值为20，闭合开关，流过R的电流为0.1A，流过L的电流为0.2A。求(1)此时L的电阻；(2)L的实际功率；(3)通电20s，L、R共消耗的电能。【答案】(1) 10；(2) 0.4W；(3) 12J【解析】【详解】(1) 由图可知，闭合开关，小灯泡L与定值电阻R并联，由欧姆定律可得定值电阻R两端的电压UR=IRR=0.1A20=2V并联电路电压相等，都等于电源电压，由欧姆定律可得此时L的电阻RL=10此时L的电阻10。(2)由P=UI得L的实际功率PL=UIL=2V0.2A=0.4WL的实际功率为0.4W。(3) 小灯泡L与定值电阻R并联，干路电流I=IR+IL=0.1A+0.2A=0.3A通电20s，L、R共消耗的电能W=UIt=2V0.3A20s=12J答：(1)此时L的电阻为10；(2)L实际功率为0.4W；(3)通电20s，L、R共消耗的电能为12J。四、实验探究题（共15分）22.如图所示a表示垂直于纸面的一根导线，它是闭合电路的一部分，以下选项中能让a在磁场中水平方向左右运动时产生感应电流的有_。【答案】丙和丁【解析】【详解】磁极间的磁感线是从N极指向S极，甲乙中的导体水平方向左右运动时，导体运动方向与磁感线方向平行，不会切割磁感线，所以不会产生感应电流，丙和丁中的导体水平方向左右运动时，导体运动方向与磁感线方向垂直，切割磁感线，会产生感应电流。23.小明设计的电路图如图甲，小灯泡L1、L2的额定电压分别为2.5V、1.5V。(1)根据电路图，用笔画线表示导线，把图乙中的实物连接起来_；(2)电路正确连接后，闭合开关，两灯发光，如图丙电压表V1的示数为_，V2的示数为2.8V，L2是否正常发光_?(3)小明将L1换成额定电压为2.5V的LED，闭合开关后发现LED亮，而L2不亮；小明认为此时L2烧断，他判断是否正确?_依据是_；小芳认为L2两端电压不够，将图乙中的电池增至三节，闭合开关，两灯不亮，此时V1、V2的示数均为4.4V，这可能是_烧断（选填“LED”“L2”）。【答案】 (1). (2). 1.5 (3). 否 (4). 不正确 (5). L2烧断的情况下，LED灯也不亮 (6). LED【解析】【详解】(1)1由图甲电路图可知，两个小灯泡是串联的，电压表V1测量L1的电压，电压表V2测量L1和L2的总电压，由因为小灯泡L1、L2的额定电压分别为2.5V、1.5V，所以电压表V1应选择03V的量程，电压表V2应选择015V的量程，实物连接图如图所示。(2)2如图丙电压表V1的示数为1.5V。3由串联电路中电压的关系可知，此时L2两端的电压L2的额定电压为1.5V，此时实际电压小于额定电压，所以L2没有正常发光。(3)45 串联电路各用电器不能独立工作，L2烧断的情况下，LED灯也不亮，所以小明的判断是不正确的。6闭合开关，两灯不亮，此时V1、V2的示数均为4.4V，这可能是LED烧断。24.据说某电子秤可测液体体积，小明进行以下两个实验，验证这种说法是否真实。实验一：实验过程如图，质量为50.0g的水，该秤显示的体积为50.0mL；实验二：质量为50.0g的油，该秤显示的体积也为50.0mL；结合水油的密度，小明发现该秤可以测出水的体积，不能测出油的体积；小明猜想：该电子秤不能测出密度不等于水的液体的体积；利用该电子秤和某种液体（且未知），设计实验验证小明猜想是否正确_（若需要，可补充器材）。写出实验步骤和判断小明猜想是否正确的依据_。【答案】 (1). 不正确 (2). 将某种液体倒入该电子秤的容器内，读出该秤显示的体积为V1；在容器上与液体凹液面相平的地方做出标记，并把该液体完全倒出，然后向容器内加入水至标记处，读出该秤显示的体积为V2；容器内水和液体的体积是相同的，V2是容器内水的体积，则液体的体积也为V2，所以小明的猜想是不正确的。【解析】【详解】12小明的猜想不正确，判断依据如下：将某种液体倒入该电子秤的容器内，读出该秤显示的体积为V1；在容器上与液体凹液面相平的地方做出标记，并把该液体完全倒出，然后向容器内加入水至标记处，读出该秤显示的体积为V2；容器内水和液体的体积是相同的，V2是容器内水的体积，则液体的体积也为V2，所以小明的猜想是不正确的。
