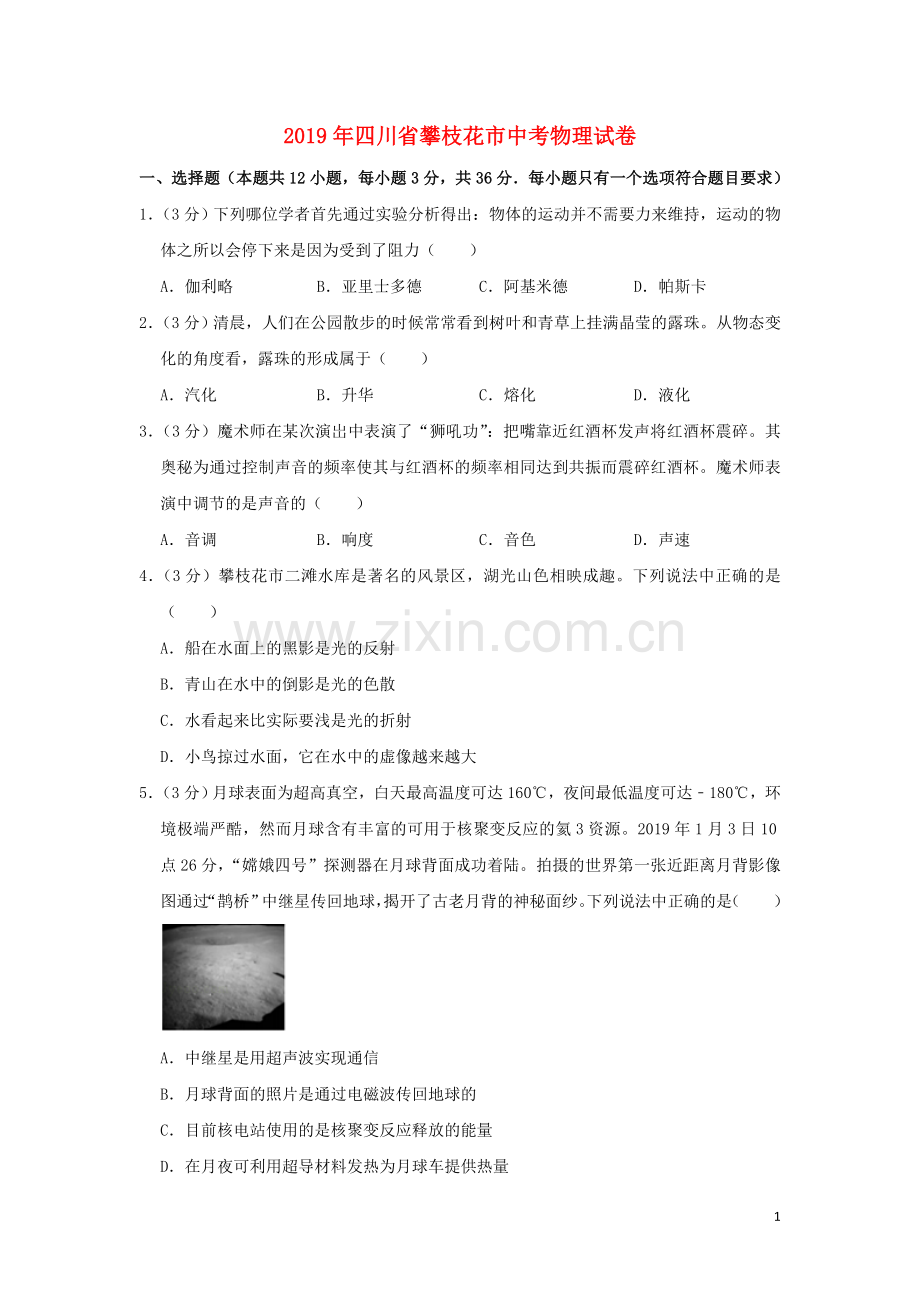

2019年四川省攀枝花市中考物理试卷一、选择题（本题共12小题，每小题3分，共36分每小题只有一个选项符合题目要求）1（3分）下列哪位学者首先通过实验分析得出：物体的运动并不需要力来维持，运动的物体之所以会停下来是因为受到了阻力（）A伽利略B亚里士多德C阿基米德D帕斯卡2（3分）清晨，人们在公园散步的时候常常看到树叶和青草上挂满晶莹的露珠。从物态变化的角度看，露珠的形成属于（）A汽化B升华C熔化D液化3（3分）魔术师在某次演岀中表演了“狮吼功”：把嘴靠近红酒杯发声将红酒杯震碎。其奥秘为通过控制声音的频率使其与红酒杯的频率相同达到共振而震碎红酒杯。魔术师表演中调节的是声音的（）A音调B响度C音色D声速4（3分）攀枝花市二滩水库是著名的风景区，湖光山色相映成趣。下列说法中正确的是（）A船在水面上的黑影是光的反射B青山在水中的倒影是光的色散C水看起来比实际要浅是光的折射D小鸟掠过水面，它在水中的虚像越来越大5（3分）月球表面为超高真空，白天最高温度可达160，夜间最低温度可达180，环境极端严酷，然而月球含有丰富的可用于核聚变反应的氦3资源。2019年1月3日10点26分，“嫦娥四号”探测器在月球背面成功着陆。拍摄的世界第一张近距离月背影像图通过“鹊桥”中继星传回地球，揭开了古老月背的神秘面纱。下列说法中正确的是（）A中继星是用超声波实现通信B月球背面的照片是通过电磁波传回地球的C目前核电站使用的是核聚变反应释放的能量D在月夜可利用超导材料发热为月球车提供热量6（3分）某同学和家人在外出旅游途中，车抛锚在水平路面上，家人试图推动汽车但没有推动。下列说法中正确的是（）A车未被推动是因为推力小于摩擦力B车未被推动是因为人推车的力小于车推人的力C人对车的推力和车对人的推力是一对相互作用力D车受到的支持力和车对水平路面的压力是一对平衡力7（3分）下列实例中关于压强和摩擦力的说法正确的是（）A轴承中装有滚珠是为了增大摩擦B磁悬浮列车悬浮行驶是为了增大摩擦C鸟的嘴很尖细，在凿树时可以减小压强D月球车装有很多轮子是为了减小压强8（3分）下列所示的各种力学现象中，分析正确的是（）A用力吹气，硬币跳起说明流速大的地方压强大B厨房地漏可以防止异味，主要用到了连通器原理C橡皮膜向左凸出反映了液体压强与密度的关系D将瓶子拿到高处，外界气压减小，细管内水柱下降9（3分）电磁感应广泛应用于我们的日常生活中，下列哪种设备应用了电磁感应原理（）A风力发电机B电风扇C电铃D扬声器10（3分）如图是家庭电路正常工作的一部分。下列说法中正确的是（）A导线B与大地之间的电压为220VB保险丝能在有人触电时自动切断电路C电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地D闭合开关后测电笔先后插入插座的左右插孔，氖管都发光11（3分）如图所示，闭合开关，甲、乙、丙三灯泡均正常发光，两电表均有示数。一段时间后，三灯泡突然熄灭，两电表示数均变为零。若将甲、乙两灯泡互换，一电表示数仍为零，另一电表有示数。造成此现象的原因可能是（）A甲灯短路B甲灯断路C乙灯断路D丙灯断路12（3分）如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2已知R1：R22：1，则（）A，B，C，D，二、填空题（每空1分，共20分）13（2分）2018年10月歼20以编队飞行亮相珠海航展，完成各种高难度战术机动，体现优越气动特性。在飞行中，飞行员相对于他驾驶的飞机是 （填“运动”或“静止”）的。完成表演，飞机返场，着陆后由于 飞机还要向前滑行一段距离才能停下。14（2分）一阵凉爽的清风，院子里树叶随风飘舞，说明力可以改变物体的 。捡起一片树叶测量其长度如图所示，树叶的长度为 cm。15（2分）如图是活塞式抽水机的结构图，它是利用 来工作的。其中阀门B可以使水流沿着一个方向流动，这跟血管中静脉瓣的作用相近。类似地在电学中，只让电流单向流动的元件有 。16（2分）如图所示的实验中，打开酒精灯的盖子就能闻到酒精的气味，这说明酒精分子在做 运动。加热一段时间，塞子被冲出，这个过程中能量的转化与四冲程汽油机的 冲程相同。17（2分）如图所示，将气球吹鼓起来捏住进气口，球内空气的密度 （填“大于”、“小于”或“等于”）球外空气的密度；吹鼓的气球具有 能，松手后气球就能飞出。18（2分）如图所示，用绝缘细线将一重5N带负电的小球悬挂在天花板上，用不带电的小球B接触A后放在A球正下方的绝缘柱上。A、B两球因带电而相互 （填“排斥”或“吸引”）。已知B球对A球作用力F的大小为3N，悬线竖直，A球处于静止状态，则A球受到的重力和力F的合力大小为 N。19（2分）我国在南海海底开采出的天然气水合物，俗称“可燃冰”，1m3可释放出约0.8m3的水和164m3的天然气。居民使用天然气烧水是利用 （填“热传递”或“做功”）的方式改变水的内能。天然气热值为1.9107J/m3，完全燃烧50m3的天然气释放的热量为 J。20（2分）西成高速铁路运营标志着我国华北地区至西南地区又增加一条大能力、高密度的旅客运输主通道。G2204是从成都东开往郑州东的一趟高速列车，其部分运行时刻表如下。G2204从成都东开往西安北的平均速度大约为 km/h，这个速度比以48m/s飞行的雨燕速度 （填“大”或“小”）。站序站名到时发时时长里程/km1成都东08：0802青北江东08：2208：253分钟327汉中10：4510：483分钟4168西安北12：0112：109分钟65821（2分）为提倡节能环保，攀枝花市引进大量新能源电动公交车。为新能源公交车充电的导线较粗是为了减小导线的 。若充电过程中充电电流为100A，充电电压为380V，则新能源电动公交车充电2h消耗的电能为 kWh。22（2分）如图所示，两个密度均匀质量相等的圆柱体A、B，底面积之比为SA：SB2：3若将A的上方水平截去一段叠放在B的正上方后，A剩余部分对水平面的压强恰好等于此时B对水平地面的压强，A剩余部分的高度与叠放后B的总高度相同，则A截去的高度与A原高度之比为h：h ，A、B的密度之比为A：B 。三、作图题（每小题2分，共6分）23（2分）一束光从空气中垂直射向玻璃砖，请画出这束光进入玻璃砖和离开玻璃砖后的大致光线（注意标出法线，不考虑光的反射）。24（2分）小球在竖直平面内摆动，请画出小球摆动到A时所受重力的示意图。25（2分）螺线管通电后小磁针静止时的情况如图所示，请在图中标出电源的正负极和磁感线的方向。四、实验、探究题（每空1分，共20分）26（3分）在探究“水沸腾时温度变化的特点”的实验过程中，将水温与加热时间记录在下表中时间/min33.544.555.56温度/929496979797（1）温度计读数时视线应与温度计中液柱的液面 ；（2）由实验数据可知水的沸点为 ；（3）加热6min后提高火焰的温度，水温 （填“会”或“不会”）升高。27（3分）如图所示为某兴趣小组“探究凸透镜成像规律”的情景。（1）若光屏上清晰像的位置如图所示，为使烛焰的像呈现在光屏中央，应将蜡烛向 （填“上”或“下”）移动；（2）蜡烛发出的光在光屏上发生了 （填“镜面反射”或“漫反射”）；（3）为了模拟人眼成像特点，有同学提议将光屏和蜡烛位置互换，你认为可行吗？答： 。28（5分）某学习小组的同学为测量小灯泡在不同电压下的电阻，设计了实验电路并进行了部分连接，如图甲所示。（1）请将图甲中的实物电路补充完整；（2）为了保护电路，闭合开关S前，应将滑片P移到滑动变阻器的 （填“左”或“右”）端；（3）闭合开关S，该小灯泡正常发光，调节滑动变阻器，让电压逐次降低，测量的数据如下表：数据序号1234567发光情况明亮不很亮不亮较暗微光熄灭熄灭电压U/V2.52.11.71.30.90.50.1电流I/A0.280.240.210.190.160.05计算的电阻R/8.97.16.24.73.12.0当电压表的示数为2.1V时，电流表的示数如图乙所示为 A，此时小灯泡的电阻为 ；（4）分析表中数据，可以发现小灯泡的电阻随电压的减小而 。29（4分）如图是探究电流通过导体时产生热量的实验，甲、乙两套装置中各有两个相同的透明容器。其中密封着等量的空气和一段电阻丝（阻值在图中已标出），U形管中装有等量的液体，接通电源，观察现象。（1）实验中通过观察 的变化来比较导体所产生热量的多少；这运用了 （填“转换法”或“等效替代法”）的物理思想；（2）用甲装置进行实验时，通过控制通电时间和电路中的 不变，来研究导体产生热量与电阻的关系；（3）在乙装置中，C、D透明容器中产生热量较多的是 容器。30（5分）某同学在河边玩耍时捡到一块石头，估测石头质量大约800g。回家后，他用弹簧测力计、玻璃杯、细绳和足量的水等器材测量石头的密度。观察弹簧测力计量程后，发现该测力计不能直接测得石头的质量。通过思考，该同学利用一根质量分布均匀的细木杆和上述实验器材设计如图所示实验：（1）将木杆的中点O悬挂于线的下端，使杆在水平位置平衡，这样做的好处是可以消除 对杆平衡的影响；（2）将左端A与弹簧测力计相连，用细线把石头挂于OA的中点C，弹簧测力计竖直向上提起A端，使杆保持水平，测力计示数如图所示，则拉力大小为 N；将石头浸没于装有水的玻璃杯中且不与杯子接触，保持杆水平，记下弹簧测力计此时示数为2.7N；（3）通过计算，浸没后石头受到的浮力大小为 N，石头的密度为 kg/m3（已知水1.0103kg/m3）；（4）若上述（2）步骤中，只是杆未保持水平，则测量结果 （填“偏大”、“偏小”或“不变”）。五、计算题（第31小题4分，第32小题6分，第33小题8分，共18分）31（4分）攀枝花市被誉为“阳光花城”，阳光资源丰富。某同学将装有0.35kg、28的水的瓶子放在阳光照射的水平地面上。经过一段时间后，测得水温为38已知水面距瓶底的高度为0.16m，水1.0103kg/m3，c水4.2103J/（kg），g取10N/kg。求：（1）水对瓶底的压强；（2）瓶中的水吸收的热量。32（6分）如图所示，在水平路面上行驶的汽车通过滑轮组拉着重G9104N的货物A沿斜面向上匀速运动。货物A的速度为v2m/s，经过t10s，货物A竖直升高h10m。已知汽车对绳的拉力F的功率P120kW，不计绳、滑轮的质量和摩擦，求：（1）t时间内汽车对绳的拉力所做的功；（2）汽车对绳的拉力大小；（3）斜面的机械效率。33（8分）某科技小组探究如图甲所示电路中的滑动变阻器R的电功率P与电流表A的示数I之间的变化关系，得到P与I之间的关系如图乙所示。图甲中R0为定值电阻，电源电压不变。求：（1）滑动变阻器R消耗的最大功率为多少；（2）滑动变阻器R的阻值为多大时，滑动变阻器R消耗的功率最大；（3）滑动变阻器R两端电压UR与电流表示数I的关系式。2019年四川省攀枝花市中考物理试卷参考答案与试题解析一、选择题（本题共12小题，每小题3分，共36分每小题只有一个选项符合题目要求）1【解答】解：科学家伽利略首先通过实验分析得出：运动的物体如果受到的阻力为零，将以恒定不变的速度永远运动下去，也就是“物体的运动并不需要力来维持”；运动的物体之所以停下来，是因为物体受到了与运动方向相反的摩擦阻力。故选：A。2【解答】解：水蒸气是气态，露珠是液态，空气中的水蒸气遇冷会变为液态小水滴，发生的是液化现象。故选：D。3【解答】解：魔术师通过控制声音的频率使其与红酒杯的频率相同达到共振而震碎红酒杯，因为音调与物体振动的频率有关，频率越高，音调越高，所以，魔术师表演中调节的是声音的音调，故A正确，BCD错误。故选：A。4【解答】解：A、船在水面上的黑影是光沿直线传播形成的，故A错误；B、青山在水中的倒影属于平面镜成像，是光的反射现象。故B错误；C、看到水底好像变浅了，是水底反射的光斜射入空气时发生折射，折射角大于入射角，人逆着光线看出，好像水底变浅，是光的折射现象，故C正确；D、水面相当于平面镜，物体在平面镜中所成的像与物体等大，故小鸟掠过水面，它在水中的虚像大小不变。故D错误。故选：C。5【解答】解：AB、月球上没有空气，真空不能传声，而电磁波可以在真空中传播，所以中继星不能利用超声波传递信息，月球背面的照片是通过电磁波传回地球的。故A错误，B正确；C、核电站是利用可控原子核裂变释放的核能来发电的。故C错误；D、超导体没有电阻，通电后不会发热，因此无法利用超导材料发热为月球车提供热量。故D错误。故选：B。6【解答】解：A、车没有被推动，处于静止状态，推力和摩擦力平衡，所以推力等于摩擦力，故A错误；BC、人推车的力与车推人的力是一对相互作用力，大小相等，故B错误，C正确；D、车受到的支持力和车对水平路面的压力分别作用在车和路面上，是一对相互作用力，不是平衡力，故D错误。故选：C。7【解答】解：A、轴承中装有滚珠是用滚动摩擦来代替滑动摩擦，从而减小摩擦力，故A错误；B、磁悬浮列车悬浮行驶，使两接触面分离从而减小摩擦力，故B错误；C、鸟的嘴很尖细，是在压力一定时通过减小受力面积来增大压强，故C错误；D、月球车装有很多轮子，是在压力一定时通过增大受力面积来减小压强的，故D正确。故选：D。8【解答】解：A、紧贴硬币上表面使劲吹气使硬币上方的空气流速大，压强变小，硬币下方的空气流速小，压强大，硬币受到一个竖直向上的压力差，所以硬币就跳起来了。故A错误；B、卫生间的地漏，利用连通器原理防止异味上到地面上来，故B正确；C、探究液体压强与密度的关系，应该控制液体深度相同，橡皮膜左右两侧液体密度不同，选项中液体深度和密度均为变量，无法比较液体压强与密度的关系；故C错误；D、将瓶子拿到高处，瓶内空气的压强不变，而外界大气压随高度的增加而减小，此时在瓶内较大气压的作用下，会有一部分水被压入玻璃管，因此玻璃管内水柱上升。故D错误。故选：B。9【解答】解：A、风力发电机是利用电磁感应原理工作的，在工作过程中，线圈在外力的作用下在磁场中转动，将风能转化成电能，故A符合题意；B、电风扇中的主要部件是电动机，电动机的工作原理是通电线圈在磁场中受力而转动，不是应用电磁感应原理，故B不符合题意；C、电铃是利用电流的磁效应工作的，故C不符合题意；D、扬声器工作时，电流经过磁场中的线圈，线圈由于受到磁场力而运动，从而带动纸盆产生振动发声，将电信号转化为声信号，故D不符合题意。故选：A。10【解答】解：A、由图知，保险丝安装在火线上，A是火线，B是零线，零线B与大地之间的电压为0V，故A错误；B、保险丝在电路中的作用是当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用，但有人触电时电路的电流不是很大，保险丝不会自动切断电路，故B错误；C、三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能，防止金属外壳的用电器漏电发生触电事故，故C正确；D、插座的左孔接零线，右孔接火线，所以测电笔插入插座的左氖管不发光，插入插座的右插孔氖管发光，故D错误。故选：C。11【解答】解：由图知，闭合开关，三只灯泡串联，电压表测量乙两端电压，电流表测量电路电流。A、如果甲灯短路，其它灯泡能够发光。故A不符合题意；B、如果甲灯断路，整个电路断路，所以三只灯泡都不能发光，电流表、电压表都无示数；将甲、乙两灯泡互换，电压表串联在电源两端有示数，电流表仍然断路无示数。故B符合题意；C、如果乙灯断路，电压表串联在电源两端有示数。故C不符合题意；D、如果丙灯断路，整个电路断路，所以三只灯泡都不能发光，电流表、电压表都无示数；将甲、乙两灯泡互换，整个电路仍然断路，电流表、电压表都无示数。故D不符合题意。故选：B。12【解答】解：当开关S2断开，S1、S3闭合时，R1与R2并联，电压表测电源两端的电压，电流表测干路电流，已知R1：R22：1，则R12R2，设电源的电压为U，则此时电压表的示数U1U，因并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，所以，电流表示数I1+，当开关S2闭合，S1、S3断开时，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I2，此时电压表示数：U2I2R12R2，所以，故ABC错误、D正确。故选：D。二、填空题（每空1分，共20分）13【解答】解：（1）在飞行中，飞行员相对于他驾驶的飞机没有我真的变化，是静止的；（2）完成表演，飞机返场，着陆后飞机由于具有惯性仍保持原来的速度继续前进一段距离才能停下。故答案为：静止；惯性。14【解答】解：院子里树叶随风飘舞，说明力可以改变物体的运动状态；由图知，刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm1mm，即此刻度尺的分度值为1mm；树叶左侧与0刻度线对齐，右侧约为3.83cm，则树叶的长度为L3.83cm。故答案为：运动状态；3.83。15【解答】解：读图可知，当提起活塞时，阀门A关闭，大气压迫使水推开阀门B，进入圆筒；当压下活塞时，阀门B关闭，活塞下面的水推开阀门A，涌到活塞上面；当再提起活塞时，阀门A关闭，活塞上面的水从出水管流出，大气压迫使水推开阀门B，又一次进入圆筒，所以活塞式抽水机是利用大气压来工作的；其中阀门B可以使水流沿着一个方向流动，这跟血管中静脉瓣的作用相近，类似地在电学中，发光二极管具有单向导电性，只有电流从其正极流入、负极流出，二极管才会发光。故答案为：大气压；发光二极管。16【解答】解：（1）因为一切物质的分子都在永不停息的做无规则运动，酒精分子扩散到空气中，就会闻到酒精的气味；（2）图中的塞子被试管内的水蒸气推出过程是水蒸气的内能转化为塞子机械能的过程，与热机的做功冲程的能量转化相同。故答案为：无规则；做功。17【解答】解：由于气球被吹起后发生形变，具有恢复原来形状的趋势，因此球内气体被压缩，等质量的气体体积变小了，根据密度公式可知，气球内的空气密度增大了，大于气球外空气的密度。由于气球被吹起后发生了弹性形变，所以吹鼓的气球具有弹性势能，松手后气球就能飞出。故答案为：大于；弹性势。18【解答】解：A球带负电，有多余的电子，当和不带电的物体B接触后，A上的电子会转移到B上，B上由于有多余的电子带上负电，AB由于带同种电荷相互排斥；当A球处于静止状态时，受到竖直向下的5N的重力，竖直向上3NB球对A球的排斥力，这两个力方向相反，合力为两个力的差，即合力为5N3N2N，竖直向下。故答案为：排斥；2。19【解答】解：居民使用天然气烧水是通过热传递的方式改变了水的内能；完全燃烧50m3的天然气释放的热量：Q放Vq50m31.9107J/m39.5108J。故答案为：热传递；9.5108。20【解答】解：（1）由可运行时刻表知，列车G2204从成都东开往西安北所用时间：t12：0108：083h53min3.9h，路程s658km，则G2204从成都东开往西安北的平均速度：v168.7km/h；（2）雨燕速度：48m/s483.6km/h172.8km/h168.7km/h，故雨燕的速度大，高速列车速度小。故答案为：168.7；小。21【解答】解：在温度、长度和材料相同时，导体的横截面积越大，即导线越粗，电阻越小；新能源电动公交车充电2h消耗的电能：WUIt380V100A23600s2.736108J2.736108kWh76kWh。故答案为：电阻；76。22【解答】解：（1）设两个密度均匀质量相等圆柱体A、B的质量为m，则圆柱体A截去部分的质量mm，剩余部分的质量（1）m，因水平面上物体的压力和自身的重力相等，所以，A剩余部分和此时B对水平地面的压力之比：FA：FB（1）mg：（1+）mg（1）：（1+），因A剩余部分对水平面的压强恰好等于此时B对水平地面的压强，所以，由p可得：，则，即，解得：；（2）因A剩余部分的高度与叠放后B的总高度相同，所以，B的高度hh，由VSh可得，A和B的体积之比：，由可得，A、B的密度之比：。故答案为：1：5； 9：10。三、作图题（每小题2分，共6分）23【解答】解：光从空气垂直进入玻璃砖，所以其传播方向不变；然后光从玻璃斜射入空气中，先过入射点垂直于界面画出法线，然后根据折射光线和入射光线分别位于法线两侧、折射角大于入射角，画出折射光线。如图所示：24【解答】解：小球的重心在小球的球心，过球心作竖直向下的有向线段，即重力的示意图，如图所示：25【解答】解：图中小磁针N极靠近螺线管的下端，根据异名磁极相互吸引可知，螺线管的下端为S极，上端为N极；根据右手螺旋定则可知，螺线管中的电流应由下向上，所以电源下端为正极，上端为负极；螺线管外部的磁感线由N极到S极，所以图中磁感线的方向向下；如图所示：四、实验、探究题（每空1分，共20分）26【解答】解：（1）温度计读数时视线应与温度计中液柱的液面相平；（2）如表格水在第4.5min开始沸腾，不断吸收热量，温度保持97不变，此时水的沸点是97；（3）水在第4.5min开始沸腾，不断吸收热量，温度保持不变，提高火焰的温度，水温不会升高。故答案为：（1）相平；（2）97；（3）不会。27【解答】解：由图知，（1）要使烛焰的像能够成在光屏的中心，就要调整烛焰、凸透镜、光屏，使三者的中心大致在同一高度上。所以需要将蜡烛向下调节，直到烛焰的像成在光屏中央；（2）实验时从光屏前不同的方向都能看到光的传播路径，是由于光屏表面凹凸不平，光在这里发生了漫反射的缘故；（3）此时2fuf，v2f，由凸透镜成像规律可知，此时成倒立、放大的实像。若保持凸透镜的位置不动，将蜡烛和光屏互换一下位置，则u2f，根据光路是可逆的，此时在光屏上能成倒立、缩小的实像；周围物体通过人的眼睛成的也是倒立缩小的实像，所以要模拟人眼成像特点，可以将光屏和蜡烛位置互换。故答案为：（1）下；（2）漫反射；（3）可行。28【解答】解：（1）电源电压为3V，故电压表选用小量程与灯并联，如下所示：（2）为了保护电路，闭合开关S前，应将滑片P移到滑动变阻器的阻值最大处，即右端；（3）当电压表的示数为2.1V时，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.26A，由欧姆定律，此时小灯泡的电阻为：R8.1；（4）分析表中数据，可以发现小灯泡的电阻随电压的减小而变小。故答案为：（1）如上；（2）右；（3）0.26；8.1；（4）变小。29【解答】解：（1）电流通过导体产生热量的多少不能直接观察，但电阻丝对容器中的空气加热时，空气温度升高体积膨胀，引起U型管中液柱高度的变化，所以通过液面高度差的变化来反映电阻丝产生热量的多少，这种研究方法叫转换法；（2）如图甲，两个电阻串联在电路中，电流相同，通电时间相同，电阻不同，运用控制变量法，探究电流产生热量跟电阻的关系；（3）图乙装置中两个5的电阻并联后再与一个5的电阻串联，根据串联电路的电流特点可知，右端两个电阻的总电流和左端的电阻电流相等，即I右I左，两个5的电阻并联，根据并联电路的电流特点知I右I内+I外，所以，I左I内，容器内的电阻值都是5，通电一段时间，由QI2Rt知，C容器中电流产生的热量多。故答案为：（1）液面高度差；转换法；（2）电流；（3）C。30【解答】解：（1）将木杆的中点O悬挂于线的下端，使杆在水平位置平衡，这样做的好处是可以消除杠杆自重对杆平衡的影响；（2）如图弹簧测力计的分度值是0.2N，所以拉力大小为4N；（3）根据杠杆的平衡条件以及C是OA的中点，可得：F1L1F2L2，即，解得，F2G8N，m石0.8kg，石头浸没于装有水的玻璃杯中且不与杯子接触，保持杆水平，弹簧测力计此时示数为2.7N，再次根据杠杆的平衡条件计算出此时对C点的拉力为5.4N，则浸没后石头受到的浮力大小F浮GF8N5.4N2.6N，又F浮液gV排，所以V石V排2.6104m3，石3.08103kg/m3；（4）若上述（2）步骤中，只是杆未保持水平，虽然力的作用线不在杠杆上，但是两个力的力的作用线的比值是不变的，不会影响最终的结果；故答案为：（1）杠杆自重；（2）4；（3）2.6；3.08103；（4）不变。五、计算题（第31小题4分，第32小题6分，第33小题8分，共18分）31【解答】解：（1）水对瓶底的压强：p水gh1.0103kg/m310N/kg0.16m1.6103Pa；（2）瓶中的水吸收的热量：Q吸c水m（tt0）4.2103J/（kg）0.35kg（3828）1.47104J。答：（1）水对瓶底的压强为1.6103Pa；（2）瓶中的水吸收的热量为1.47104J。32【解答】解：（1）由P可得t时间内汽车对绳的拉力所做的功：WPt1.2105W10s1.2106J；（2）10s内货物移动的距离：s物vt2m/s10s20m，由图知，n3，拉力端移动距离：s3s物320m60m，由WFs可得汽车对绳的拉力大小：F20000N；（3）不计绳、滑轮的质量和摩擦，滑轮组对重物的拉力：F拉3F320000N60000N，斜面的机械效率：100%75%。答：（1）t时间内汽车对绳的拉力所做的功为1.2106J；（2）汽车对绳的拉力大小为20000N；（3）斜面的机械效率为75%。33【解答】解：（1）由图乙可知，滑动变阻器R消耗的最大功率为4W。（2）当I11A时，P最大4W，由PI2R得，此时滑动变阻器R的阻值：R4。（3）当滑动变阻器R接入的阻值为0时，电路中的电流最大I22A，电源电压：UI2R02AR0，当滑动变阻器R接入的阻值为4时，此时电路中的电流为I11A，电源电压：UI1（R0+R）1A（R0+4），则有：2AR01A（R0+4），解得：R04，将R0代入式可解得，U8V，由串联电路的电压特点和欧姆定律可得，滑动变阻器R两端电压：URUIR08V4I。答：（1）滑动变阻器R消耗的最大功率为4W；（2）滑动变阻器R的阻值为4时，滑动变阻器R消耗的功率最大；（3）滑动变阻器R两端电压UR与电流表示数I的关系式为UR8V4I。21
