2015年重庆市中考物理试题及答案(B卷).doc

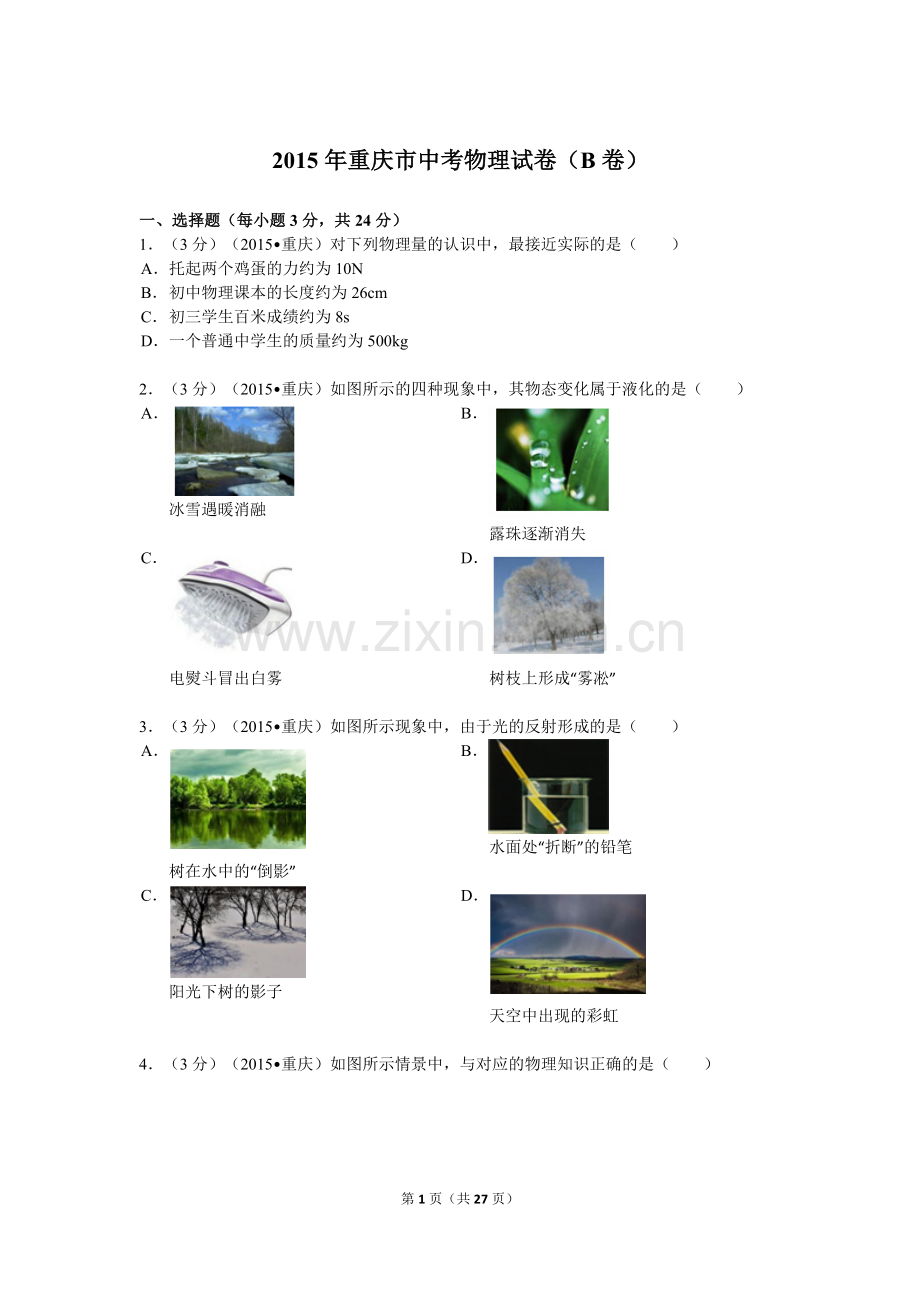

2015年重庆市中考物理试卷（B卷）一、选择题（每小题3分，共24分）1（3分）（2015重庆）对下列物理量的认识中，最接近实际的是（）A托起两个鸡蛋的力约为10NB初中物理课本的长度约为26cmC初三学生百米成绩约为8sD一个普通中学生的质量约为500kg2（3分）（2015重庆）如图所示的四种现象中，其物态变化属于液化的是（）A冰雪遇暖消融B露珠逐渐消失C电熨斗冒出白雾D树枝上形成“雾凇”3（3分）（2015重庆）如图所示现象中，由于光的反射形成的是（）A树在水中的“倒影”B水面处“折断”的铅笔C阳光下树的影子D天空中出现的彩虹4（3分）（2015重庆）如图所示情景中，与对应的物理知识正确的是（）A如果两侧各去掉一个钩码，杠杆左侧会下沉B磁场对通电导体有力的作用C静止木块对斜面的压力示意图D电冰箱的金属外壳要接地5（3分）（2015重庆）如图是一个厨房天然气安全监控的部分电路原理图，电源电压不变，R0为定值电阻，R是用半导体材料制成的气敏电阻，其电阻值会随着天然气浓度的升高而变小，闭合开关S，若厨房天然气浓度升高，则下列判断正确的是（）A电压表的示数变大B气敏电阻R的阻值变大C通过电阻R0的电流变小D气敏电阻R两端电压变大6（3分）（2015重庆）重庆直辖后人们的生活水平不断提高，小轿车已进入千家万户，下列与小轿车相关的物理知识的说法中正确的是（）A小轿车的新轮胎有较深的花纹是为了增大压力B小轿车行驶过程中以路边的树为参照物车是运动的C小轿车刹车后还要滑行一段距离，是因为受到惯性的作用D静止在水平公路上的小轿车所受的重力和小轿车对地面的压力是一对平衡力7（3分）（2015重庆）弹簧测力计下挂一长方物体，将物体从盛有适量水的烧杯上方离水面某一高度处缓缓下降，然后将其逐渐进入水中如图（甲），图（乙）是弹簧测力计示数F与物体下降高度h变化关系的图象，则下列说法中正确的是（）A物体的体积是500cm3B物体受到的最大浮力是5NC物体的密度是2.25103kg/m3D物体刚浸没时下表面受到水的压力时9N8（3分）（2015重庆）电源电压3V保持不变，把标有“3V 3W”的灯L1和标有“3V 1.5W”的灯L2按如图的方式连接，但开关S闭合后，则下列说法中正确的是（）A灯L1消耗的实际功率是3WB灯L2消耗的实际功率是1.5WC两灯消耗的总功率是1WD电压表的示数与电源电压之比是1：2二、填空作图题（每空1分，共12分）9（2分）（2015重庆）如图是某地区风力发电的外景，风力发电是将风能转化为能，且风能是清洁的可再生能源，是世界各国大力发展的新能源之一，能量的单位是10（2分）（2015重庆）同学们在日常生活中常用手机进行“自拍”，“自拍”时，手机的镜头相当于一个透镜，该透镜在日常生活中常用来矫正（选填“近视眼”、“远视眼”）11（2分）（2015重庆）额定功率是1500W的电热水壶正常工作3.5min，把质量为1kg温度为30的水加热至沸腾（在标准大气压下），则水吸收的热量是J，电热水壶消耗的电能是Jc水=4.2103J/（kg）12（2分）（2015重庆）如图所示，将一长方体木块放入水平放置的圆柱形盛水容器中静止时，木块有的体积露出水面，这时容器底部受到水的压强跟木块未放入水中时相比，增大了120Pa，若在木块上放一铁块，使木块刚好全部压入水中，则铁块的重力与木块重力之比是，这时容器底部所受水的压强跟木块未放入水中时相比，增加了Pa13（2分）（2015重庆）如图示美国飞行器制造商研发的世界首款飞行汽车Transition，他拥有两个座位，四个轮子和能够折叠的一对翅膀，既能像轿车一样在公路上行驶，又能像飞机一样上升、下降、悬停、飞行飞行汽车能够在机场和任何道路上行驶，采用汽油发动机，汽车启动后助跑一段距离就可起飞，请参照示例写出该飞行汽车所涉及的物理信息和对应的物理知识（不得与示例重复）示例：物理信息：飞行汽车上升物理知识：力可以改变物体的运动状态作答：物理信息：；物理知识：14（2分）（2015重庆）完成下列作图（1）如图1所示，能自由转动的小磁针静止在通电螺线管的上方，请在图中括号内标出电源的正极或负极（2）图2是一束平行于主光轴的光线经透镜折射后的光路，请在虚线框内画出一个合适的透镜三、实验与探究（5，8，9）15（5分）（2015重庆）小军同学用一酒精灯加热探究冰熔化和水沸腾时温度的变化规律，如图所示是根据测量结果画出的图象，请你根据图中信息完成下列问题（1）要完成这个实验，已准备有烧杯、酒精灯、铁架台、计时器，还需要的测量仪器是（2）由图可知冰是（选填“晶体”或“非晶体”），水沸腾时的温度时，且水在沸腾过程中不断吸收热量，而温度（选填“升高”、“降低”或“不变”）（3）从图中AB段与CD段的倾斜程度不同，可以判断冰的比热容水的比热容（选填“大于”、“等于”或“小于”）16（8分）（2015重庆）如图是某兴趣小组测量小灯泡电功率的部分实验电路，电源电压恒为3V，小灯泡额定电压是2.5V，其灯丝电阻为10左右，滑动变阻器标有“20 1A”字样，电流表（00.6A，03A），电压表（03V，015V）各有两个量程（1）在图中用笔画线代替导线，使其成为完整的实验电路，要求：滑动变阻器的滑片P向左移动时，小灯泡变亮；（2）连接电路的过程中，开关应，滑动变阻器的滑片P应滑到端（选填“A”或“B”）；检查电路连接无误后，闭合开关，发现小灯泡不亮，电流表无示数，但电压表有示数，分析故障的原因是（3）排除故障后继续实验，测量数据如表所示实验次数123456发光情况不亮不亮微光较亮明亮更明亮电压U/V0.40.51.52.02.53.0电流I/A0.140.160.220.240.260.28分析表中实验数据可知：小灯泡的额定功率为W，在第1，2两次实验中，灯泡不亮的原因是（答出一个原因即可）（4）兴趣小组的同学想接着探究电流与电压的关系，于是将图中的小灯泡换成定值电阻，移动滑动变阻器的滑片P，多次改变定值电阻两端的电压，并记录通过定值电阻对应的电流，多次测量的目的是为了，本实验用到的探究方法与下列哪个实验的探究方法相同A通过灯泡发光认识电流的存在B探究摩擦力的大小与哪些因素有关17（9分）（2015重庆）某兴趣小组在探究浸在液体中动物体所受浮力大小规律的实验中，做了如图所示的实验，将同一物体A逐渐浸入到密度为0的液体中，并通过观察弹簧测力计的示数的变化规律，得出以下一些结论：（1）分析比较实验序号甲、乙、丙可初步得出结论：当液体的密度相同时，物体排开液体的体积越大，物体受到的浮力越，分析比较实验序号可初步得出结论：当排开液体的体积相同时，物体所受浮力与浸没在液体中的深度（选填“有关”或“无关”）（2）由实验可知A物体的重力为N，A物体浸没在液体中所受的浮力是N（3）同组的小薇同学继续用下面的方法测出了金属块B物体的密度，她具体操作如下：取边长为a的正方体木块放入装有适量该液体的烧杯中，待其静止后用刻度尺测出有高度露出液面，如图甲所示，则木块浸入液体中的深度是，木块底部所受液体的压强是（以上两空均用相关的物理量表示）将B物体放在木块中央静止后用刻度尺测出此时木块露出液面的高度为h1，如图乙用体积可忽略不计的细线将物体B系在木块中央，放入液体中静止后测出此时木块露出液面高度h2，如图丙则B物体的密度B=（用相关的物理量表示），实验结束后同学们展开了激烈讨论，认为小薇同学的操作还是有一些不足，请你说出一条不足之处四、论述与计算题（6，8，8）18（6分）（2015重庆）如图所示，电源电压恒为12V，电阻R1为20，当开关S闭合后，电压表的示数为8V，求：（1）电阻R1两端的电压；（2）通过电阻R2的电流19（8分）（2015重庆）有一质量为60kg、底面积是0.5m2的物体先静置在水面上，然后工人用如图的装置在20s内将物体匀速提升2m，已知拉力F的大小为400N，在此过程中不计绳重和摩擦，求：（1）物体静置时对水平地面的压强；（2）滑轮组的机械效率；（3）拉力F的功率20（8分）（2015重庆）如图所示，电源电压恒为18V，小灯泡L标有“6V 3W”字样，滑动变阻器R标有“100 1A”字样，电压表使用的量程为015V，电流表使用的量程为00.6A，R0为一定值电阻，当闭合开关S，S1时，灯泡L恰好正常发光，不计温度对灯丝电阻的影响，求：（1）小灯泡L的电阻；（2）闭合开关S、S1，断开S2时，通电1min，电流通过定值电阻R0所做的功（3）当闭合开关S、S2，断开S1时，在保证电表不超量程、灯泡L两端的电压不超额定电压的情况下，滑动变阻器R功率的变化范围2015年重庆市中考物理试卷（B卷）参考答案与试题解析一、选择题（每小题3分，共24分）1（3分）（2015重庆）对下列物理量的认识中，最接近实际的是（）A托起两个鸡蛋的力约为10NB初中物理课本的长度约为26cmC初三学生百米成绩约为8sD一个普通中学生的质量约为500kg考点：重力大小的估测；质量的估测；时间的估测；长度的估测菁优网版权所有专题：估算综合应用题分析：不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个解答：解：A、两个鸡蛋的质量在100g左右，托起两个鸡蛋的力在F=G=mg=0.1kg10N/kg=1N左右不符合实际；B、中学生伸开手掌，大拇指指尖到中指指尖的距离大约20cm，初中物理课本的长度略大于20cm，在26cm左右符合实际；C、男子百米世界纪录略小于10s，中学生百米成绩在16s左右不符合实际；D、成年人的质量在70kg左右，中学生的质量比成年人小一些，在50kg左右不符合实际故选B点评：估测是一种科学的近似值，它不仅是一种常用的解题方法和思维方法而且是一种重要的科学研究方法，在生产和生活中也有着重要的作用，应用日常知识积累解答此题2（3分）（2015重庆）如图所示的四种现象中，其物态变化属于液化的是（）A冰雪遇暖消融B露珠逐渐消失C电熨斗冒出白雾D树枝上形成“雾凇”考点：液化及液化现象菁优网版权所有专题：汽化和液化、升华和凝华分析：判断出属于液化的物态变化，要弄清液化的特点，液化是由物体气态变为液态的变化过程，可根据四个选项中所给物理现象的特点来进行判断解答：解：A、冰雪遇暖消融，由固态变成液态，属于熔化现象，故A不符合题意；B、露珠逐渐消失，水珠变成水蒸气，属于汽化现象，故B不符合题意；C、电熨斗冒出白雾，是电熨斗内冒出来的温度较高的水蒸气遇冷凝结成的小水滴，属于液化现象，故C符合题意；D、树枝上形成“雾凇”，是空气中的水蒸气遇冷凝结成的小冰晶，属于凝华现象，故D不符合题意故选C点评：判断物态变化主要看物体由什么状态变为什么状态，然后根据各种物态变化的概念得出结论，物态变化是中考必考的一个知识点3（3分）（2015重庆）如图所示现象中，由于光的反射形成的是（）A树在水中的“倒影”B水面处“折断”的铅笔C阳光下树的影子D天空中出现的彩虹考点：光的反射菁优网版权所有专题：光的传播和反射、平面镜成像分析：要解决此题，需要掌握光的反射现象，知道平面镜成像是由于光的反射形成的要掌握光的折射现象，知道水底看起来比实际的要浅、斜插入水中的筷子向上折、海市蜃楼、凸透镜成像都是光的折射要掌握光沿直线传播现象，知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的解答：解：A、树在水中的“倒影”，属于平面镜成像，是由于光的反射形成的，符合题意B、从水中铅笔上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是铅笔的虚像，比实际位置偏高，所以感觉折断了，故与题意不符；C、影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故与题意不符；D、天空中出现的彩虹，属于光的色散，是由于光的折射形成的故不符合题意故选A点评：光的直线传播形成的现象包括：小孔成像，影子的形成，日、月食的形成等；光遇到物体表面会发生反射：平面镜成像就是光的反射形成的；光从一种介质斜射入另一种介质时，光的传播方向会发生偏折：钢笔错位、筷子变折、海市蜃楼，凸透镜成像等都属于光的折射现象4（3分）（2015重庆）如图所示情景中，与对应的物理知识正确的是（）A如果两侧各去掉一个钩码，杠杆左侧会下沉B磁场对通电导体有力的作用C静止木块对斜面的压力示意图D电冰箱的金属外壳要接地考点：杠杆的平衡条件；力的示意图；电磁感应；安全用电原则菁优网版权所有专题：其他综合题分析：A、根据杠杆的平衡条件判断杠杆是否平衡；B、磁场对导体有力的作用与电磁感应实验类似，电磁感应实验外部没有电源，磁场对导体有力的作用外部需有电源；C、压力是垂直作用在物体表面上的力；D、家用电器的金属外壳需与大地相连，防止外壳带电，发生触电事故解答：解：A、如果两侧各去掉一个钩码，左侧=G3L=3GL；右侧=2G2L=4GL，右侧力和力臂的乘积大，右侧下沉，A错误；B、由图知，外部没有电源，此时导体切割磁感线，导体中将会有感应电流产生，这是电磁感应实验，B错误；C、木块对斜面的压力应垂直于斜面，指向斜面，C错误；D、为防止触电事故，电冰箱的金属外壳应接地，D正确故选D点评：本题主要考查了杠杆平衡条件、电磁实验、压力的方向及安全用电的有关知识，属基础内容的考查，难度不大5（3分）（2015重庆）如图是一个厨房天然气安全监控的部分电路原理图，电源电压不变，R0为定值电阻，R是用半导体材料制成的气敏电阻，其电阻值会随着天然气浓度的升高而变小，闭合开关S，若厨房天然气浓度升高，则下列判断正确的是（）A电压表的示数变大B气敏电阻R的阻值变大C通过电阻R0的电流变小D气敏电阻R两端电压变大考点：电路的动态分析菁优网版权所有专题：电路变化分析综合题分析：由电路图可知，R0与R串联，电压表测R0两端的电压根据天然气浓度升高可知气敏电阻阻值的变化，根据欧姆定律可知电路中电流的变化和电压表示数的变化解答：解：由电路图可知，R0与R串联，电压表测R0两端的电压当天然气浓度升高时，气敏电阻的阻值变小，电路中的总电阻变小，故B错误；由I=可知，电路中的电流变大，由U=IR可知，R0两端的电压变大，即电压表的示数变大故C错误，A正确；UR=UU0，U0变大，电源电压不变，所以气敏电阻R两端电压减小D错误故选A点评：本题考查了电路的动态分析，涉及到串联电路的电流特点和欧姆定律的应用，利用好“热敏电阻阻值会随温度的升高而变小”是关键6（3分）（2015重庆）重庆直辖后人们的生活水平不断提高，小轿车已进入千家万户，下列与小轿车相关的物理知识的说法中正确的是（）A小轿车的新轮胎有较深的花纹是为了增大压力B小轿车行驶过程中以路边的树为参照物车是运动的C小轿车刹车后还要滑行一段距离，是因为受到惯性的作用D静止在水平公路上的小轿车所受的重力和小轿车对地面的压力是一对平衡力考点：增大或减小摩擦的方法；运动和静止的相对性；惯性；平衡力的辨别菁优网版权所有专题：运动和力分析：A、增大摩擦力的方法：增大压力，增大接触面的粗糙程度B、看被研究的物体与所选的标准，即参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的C、任何物体都具有惯性；D、作用在同一物体上的两个力，大小相等、方向相反、作用在同一直线上，这两个力平衡解答：解：A、小轿车的新轮胎有较深的花纹是通过增大接触面的粗糙程度来增大摩擦，故A错误；B、小轿车行驶过程中，如果以路边的树为参照物，小轿车相对于路边的树的位置发生了改变，因此是运动的故B正确；C、小轿车刹车后还要滑行一段距离，是因为小轿车具有惯性，而不是受到惯性作用，故C错误；D、静止在水平公路上的小轿车所受的重力和小轿车对地面的压力不是作用在同一物体上，不是平衡力的关系，故D错误故选B点评：本题主要考查了增大摩擦的方法、运动与静止的相对性、惯性、平衡力的辨别等，要熟练掌握课本基础知识，并能应用其分析问题7（3分）（2015重庆）弹簧测力计下挂一长方物体，将物体从盛有适量水的烧杯上方离水面某一高度处缓缓下降，然后将其逐渐进入水中如图（甲），图（乙）是弹簧测力计示数F与物体下降高度h变化关系的图象，则下列说法中正确的是（）A物体的体积是500cm3B物体受到的最大浮力是5NC物体的密度是2.25103kg/m3D物体刚浸没时下表面受到水的压力时9N考点：阿基米德原理；密度的计算菁优网版权所有专题：浮力分析：AB、根据图象，分析出物体的重力G，完全浸没时的拉力F，从而可根据F浮=GF求出完全浸没时的浮力，即最大浮力；由浮力公式计算出完全浸没时排开液体的体积；C、由物体的重力求出质量，根据密度公式得出物体的密度；D、根据阿基米德原理，物体刚浸没时下表面受到的压力等于物体受到的浮力解答：解：AB、由图象知，G=9N，当物体完全浸没时，拉力F=5N，则完全浸没时的浮力为F浮=GF=9N5N=4N，此时物体完全浸没，所以浮力最大，故B错误；由F浮=液gV排得，V=V排=4104m3，A错误；C、物体的质量m=0.9kg；则=2.25103kg/m3，C正确；D、圆柱体刚浸没时，下表面受到的压力F下=F浮=4N，故D错误故选C点评：本题用到的知识点有重力、质量、密度、阿基米德原理、压强的计算等，考查学生结合图象对所学知识进行综合分析的能力，难度较大8（3分）（2015重庆）电源电压3V保持不变，把标有“3V 3W”的灯L1和标有“3V 1.5W”的灯L2按如图的方式连接，但开关S闭合后，则下列说法中正确的是（）A灯L1消耗的实际功率是3WB灯L2消耗的实际功率是1.5WC两灯消耗的总功率是1WD电压表的示数与电源电压之比是1：2考点：电功率的计算；欧姆定律的应用菁优网版权所有专题：电路和欧姆定律分析：由电功率公式求出灯泡的电阻，然后应用串联电路特点与欧姆定律求出电路电流，再由电功率公式求出灯泡实际功率；最后应用欧姆定律求出电压表示数与电源电压之比解答：解：由P=可知，灯泡电阻：R1=3，R2=6，由图示电路图可知，两灯泡串联，电压表测L1两端电压，电路电流：I=A；A、灯L1消耗的实际功率：P1=I2R1=（A）23=W，故A错误；B、灯L2消耗的实际功率：P2=I2R2=（A）26=W，故B错误；C、两灯消耗的总功率：P=P1+P2=W+W=1W，故C正确；D、电压表示数与电源电压之比：=，故D错误；故选C点评：本题考查了求灯泡实际功率、灯泡总功率、电压表示数与电源电压之比，分析清楚电路结构、应用串联电路特点、欧姆定律与电功率公式即可正确解题，本题难度不大，是一道基础题二、填空作图题（每空1分，共12分）9（2分）（2015重庆）如图是某地区风力发电的外景，风力发电是将风能转化为电能，且风能是清洁的可再生能源，是世界各国大力发展的新能源之一，能量的单位是J考点：能量的相互转化菁优网版权所有专题：功和能综合题分析：风是由空气流动形成的，具有机械能，风力发电消耗机械能转化为电能，各种能量的单位都是J解答：解：风力发电是将风能转化为电能，风能是清洁的可再生能源，能量的单位是焦耳，简称焦，符号为J故答案为：电；J点评：本题主要考查学生对可再生能源特点的理解和掌握，同时考查了能量的单位，属基础知识的考查，难度不大10（2分）（2015重庆）同学们在日常生活中常用手机进行“自拍”，“自拍”时，手机的镜头相当于一个凸透镜，该透镜在日常生活中常用来矫正远视眼（选填“近视眼”、“远视眼”）考点：凸透镜成像的应用；远视眼的成因与矫正办法菁优网版权所有专题：透镜及其应用分析：凸透镜成像规律：u2f，成倒立缩小的实像；uf，成正立放大的虚像；fu2f，成倒立放大的实像凸透镜对光线有会聚作用，凹透镜对光线有发散作用利用凸透镜可以矫正远视眼解答：解：手机拍照与照相机原理相同，镜头相当于一个凸透镜，成倒立、缩小的实像，所以手机镜头到被拍人的距离应满足大于二倍焦距的条件；凸透镜对光线有会聚作用，远视眼的晶状体太薄或眼球太短，使像成在视网膜的后方，要增大对光线的会聚能力，需要凸透镜故答案为：凸；远视眼点评：本题考查对凸透镜对光线作用、成像规律应用的认识和理解，要掌握凸透镜成像规律，明确正常眼睛、近视眼、远视眼看远处和看近处在视网膜的成像情况11（2分）（2015重庆）额定功率是1500W的电热水壶正常工作3.5min，把质量为1kg温度为30的水加热至沸腾（在标准大气压下），则水吸收的热量是2.94105J，电热水壶消耗的电能是3.15105Jc水=4.2103J/（kg）考点：电功与热量的综合计算菁优网版权所有专题：电和热综合题分析：（1）知道水的质量、水的初温和末温、水的比热容，根据吸热公式Q吸=cmt计算出水吸收的热量；（2）已知额定功率和通电时间，根据公式W=Pt求出消耗的电能解答：解：（1）在一个标准大气压下，水的沸点为100，水吸收的热量：Q吸=c水mt=4.2103J/（kg）1kg（10030）=2.94105J；（2）水壶正常工作，水壶的功率：P=P额=1500W，3.5min内消耗的电能：W=Pt=1500W3.560s=3.15105J故答案为：2.94105；3.15105点评：本题考查吸热公式、电功率公式的应用，联系实际生活，难度不大，属于中考常见题型12（2分）（2015重庆）如图所示，将一长方体木块放入水平放置的圆柱形盛水容器中静止时，木块有的体积露出水面，这时容器底部受到水的压强跟木块未放入水中时相比，增大了120Pa，若在木块上放一铁块，使木块刚好全部压入水中，则铁块的重力与木块重力之比是1：3，这时容器底部所受水的压强跟木块未放入水中时相比，增加了160Pa考点：液体的压强的计算；阿基米德原理菁优网版权所有专题：压强和浮力分析：（1）当长方体木块木块漂浮在水面上时，此时木块受到的浮力等于受到的重力；利用阿基米德原理将木块受到的浮力表示出来，从而可以得到木块重力和浮力的关系式；（2）当在木块上放一铁块，使木块刚好全部压入水中，此时的木块受到的浮力等于木块和铁块的重力之和再利用阿基米德原理将木块此时受到的浮力表示出来，由此可以得到木块重力、铁块重力、浮力的关系式，从而将木块的重力、铁块的重力联系起来（3）由于是圆柱形的容器，水面增加的高度与排开的水的体积成正比，而水对容器底增加的压强与水面增加的高度成正比，即水对容器底增加的压强与木块排开的液体体积成正比利用木块前后两次排开的水的体积关系可以得到水对容器底增加的压强关系，由此可以求得此时的压强又增加了多少解答：解：设木块的体积为V；木块重力为G1，铁块的重力为G2，水的密度为（1）由F浮=液gV排得，当木块单独漂浮在水面上时，此时木块受到的浮力：F1=gV，由于漂浮，由G=mg和可得，木块受到的重力等于浮力，即G1=gV （2）当在木块上放一铁块，使木块刚好全部压入水中时，此时的木块排开的水的体积等于其本身的体积V，所以木块受到的浮力：F2=gV此时的木块和铁块漂浮在水面上，木块受到的浮力等于两者重力之和，即G1+G2=gV 将式代入，即可求得G2=gV由此可得铁块重力和木块重力之间的关系：=（3）当V排等于V时，此时的压强增大了120Pa，即若将总体积分成四等份，每浸入水中一等份，水对容器底的压强增大40Pa，根据公式可知，压强增大量与排开水的体积成正比=即与木块未放入放入水中相比，水的压强增大量p=gh=，第2次排开水的体积是第1次的倍则水的压强增大量p=120Pa=160Pa，在木块上放一铁块，使木块刚好全部压入水中时相对于没放铁块时，木块浸入水中的体积又增加了一等份，所以水对容器底的压强又增大了160Pa故答案为：1：3；160点评：浸入液体中木块都处于平衡状态，通过对物体进行受力分析，得到浮力与重力的关系，是解决此题的入手点此题中无法求解木块的重力和铁块的重力，以及水对容器底的压强到底是多少，但可以利用比例法来求得木块的重力和浮力的关系，以及增大的水对容器底的压强值把握各物理量之间的比例关系是解决此题的关键13（2分）（2015重庆）如图示美国飞行器制造商研发的世界首款飞行汽车Transition，他拥有两个座位，四个轮子和能够折叠的一对翅膀，既能像轿车一样在公路上行驶，又能像飞机一样上升、下降、悬停、飞行飞行汽车能够在机场和任何道路上行驶，采用汽油发动机，汽车启动后助跑一段距离就可起飞，请参照示例写出该飞行汽车所涉及的物理信息和对应的物理知识（不得与示例重复）示例：物理信息：飞行汽车上升物理知识：力可以改变物体的运动状态作答：物理信息：飞行汽车飞行过程中能的转化；物理知识：飞行汽车在飞行过程中，是将燃料的化学能转化为动能考点：力的作用效果菁优网版权所有专题：其他综合题分析：（1）内燃机将燃料的化学能转化为机械能，使汽车获得动力；（2）判断物体是运动还是静止，首先选定一个参照物，相对参照物位置发生改变则是运动的，相对参照物位置没有发生改变则是静止的解答：解：（1）物理信息：飞行汽车飞行过程中能的转化；物理知识：飞行汽车在飞行过程中，是将燃料的化学能转化为动能；（2）物理信息：飞行汽车飞行过程中以地面为参照物处于什么状态；物理知识：以地面为参照物，飞行汽车在飞行过程中，相对地面位置发生改变，所以是运动的故答案为：物理信息：飞行汽车飞行过程中能的转化；物理知识：飞行汽车在飞行过程中，是将燃料的化学能转化为动能点评：本题是一道开放性题目，考查的知识点较多，但都属于基础知识的考查，比较简单14（2分）（2015重庆）完成下列作图（1）如图1所示，能自由转动的小磁针静止在通电螺线管的上方，请在图中括号内标出电源的正极或负极（2）图2是一束平行于主光轴的光线经透镜折射后的光路，请在虚线框内画出一个合适的透镜考点：通电螺线管的极性和电流方向的判断；透镜的光路图菁优网版权所有专题：图像综合题分析：（1）根据磁体间的相互作用及右手螺旋定则结合电路中电流方向进行分析；（2）掌握凸透镜和凹透镜对光线的作用：凸透镜有会聚光线的作用；凹透镜有发散光线的作用解答：解：（1）小磁针左端为S极，所以螺线管的右端为N极，左端为S极，根据右手螺旋定则，则电流从右端流入，所以电压右端为“+”极，左端为“”极，如图所示：（2）由图知，光线比原来远离主光轴了，所以此透镜对光线有发散作用，应填凹透镜，如图所示：点评：此题考查了通电螺线管的极性及电源正负极的判断、透镜对光线的作用，在作图过程中注意细节问题三、实验与探究（5，8，9）15（5分）（2015重庆）小军同学用一酒精灯加热探究冰熔化和水沸腾时温度的变化规律，如图所示是根据测量结果画出的图象，请你根据图中信息完成下列问题（1）要完成这个实验，已准备有烧杯、酒精灯、铁架台、计时器，还需要的测量仪器是温度计（2）由图可知冰是晶体（选填“晶体”或“非晶体”），水沸腾时的温度时98，且水在沸腾过程中不断吸收热量，而温度不变（选填“升高”、“降低”或“不变”）（3）从图中AB段与CD段的倾斜程度不同，可以判断冰的比热容小于水的比热容（选填“大于”、“等于”或“小于”）考点：熔化和凝固的温度时间图象；沸腾及沸腾条件菁优网版权所有专题：图像综合题分析：（1）冰熔化和水沸腾实验需要不断吸热，实验过程中，需要用温度计测量温度，还需要用秒表来记录时间（2）晶体熔化时温度要达到熔点，不断吸热，温度不变；但晶体熔化后温度还要上升水沸腾时，吸热，但温度不变，这个不变的温度，即为沸点（3）升温快慢与物质不同状态下的比热容有关由Q=cm判断冰和水的比热容大小解答：解：（1）由于冰熔化和水沸腾这两个实验，都需要对冰和水进行加热，所以，除需要用测量仪器计时器来记录时间外，还需要用温度计测量温度的变化（2）由图BC段是冰熔化的过程，此过程中冰吸热温度保持不变，所以冰是晶体；DE段是水沸腾过程，吸热温度不变，此时温度是98，即水的沸点（3）由图象可以看出，AB段与CD段的倾斜程度不同，可知升高相同的温度，冰比水用的时间短，吸热少由Q=cmt，质量和升高温度相同时，冰的比热容比水的比热容小故答案为：（1）温度计；（2）晶体；98；不变；（3）小于点评：此题考查了冰熔化和水沸腾实验中器材的作用，沸点与熔点的判断以及冰和水比热容大小的判断，同学们要学会观察图象，分析实验，总结规律16（8分）（2015重庆）如图是某兴趣小组测量小灯泡电功率的部分实验电路，电源电压恒为3V，小灯泡额定电压是2.5V，其灯丝电阻为10左右，滑动变阻器标有“20 1A”字样，电流表（00.6A，03A），电压表（03V，015V）各有两个量程（1）在图中用笔画线代替导线，使其成为完整的实验电路，要求：滑动变阻器的滑片P向左移动时，小灯泡变亮；（2）连接电路的过程中，开关应断开，滑动变阻器的滑片P应滑到B端（选填“A”或“B”）；检查电路连接无误后，闭合开关，发现小灯泡不亮，电流表无示数，但电压表有示数，分析故障的原因是灯泡断路（3）排除故障后继续实验，测量数据如表所示实验次数123456发光情况不亮不亮微光较亮明亮更明亮电压U/V0.40.51.52.02.53.0电流I/A0.140.160.220.240.260.28分析表中实验数据可知：小灯泡的额定功率为0.65W，在第1，2两次实验中，灯泡不亮的原因是电路中电流太小，灯的实际功率太小（答出一个原因即可）（4）兴趣小组的同学想接着探究电流与电压的关系，于是将图中的小灯泡换成定值电阻，移动滑动变阻器的滑片P，多次改变定值电阻两端的电压，并记录通过定值电阻对应的电流，多次测量的目的是为了寻找普遍规律，本实验用到的探究方法与下列哪个实验的探究方法相同BA通过灯泡发光认识电流的存在B探究摩擦力的大小与哪些因素有关考点：电功率的测量菁优网版权所有专题：探究型实验综合题分析：（1）当滑动变阻器的滑动触头向左滑动时，小灯泡的亮度增加，说明滑动变阻器和灯泡串联，且滑动变阻器电阻减小，电路电流变大（2）电流表无示数，说明电路有断路；电压表有示数，说明电压表的正负接线柱与电源两极相连（3）根据P=UI可求得小灯泡的额定功率；闭合电路，灯泡不发光，电路可能是断路，也可能是电路中电流太小；当电路完好时，要增大电路中的电流，才能使灯泡发光（4）该实验多次测量是为了寻找普遍规律，探究摩擦力的大小与哪些因素有关也是采用同样的方法解答：解：（1）据上分析，向左移动滑动变阻器的阻值变小，据滑动变阻器必须遵守“一上一下”接法，将A端与灯泡右接线柱相连，故答案见下图（2）灯泡不亮，电流表无示数，说明电路有断路；电压表有示数，说明电压表的正负接线柱与电源两极相连，因此与电压表并联的电路断路，即灯泡断路（3）小灯泡的额定功率P=U额I额=2.5V0.26A=0.65W，第1、2次实验中，电路在有电流，说明电路是通路，但是小灯泡不发光，灯泡不发光的原因是电路中电流太小灯的实际功率太小；
