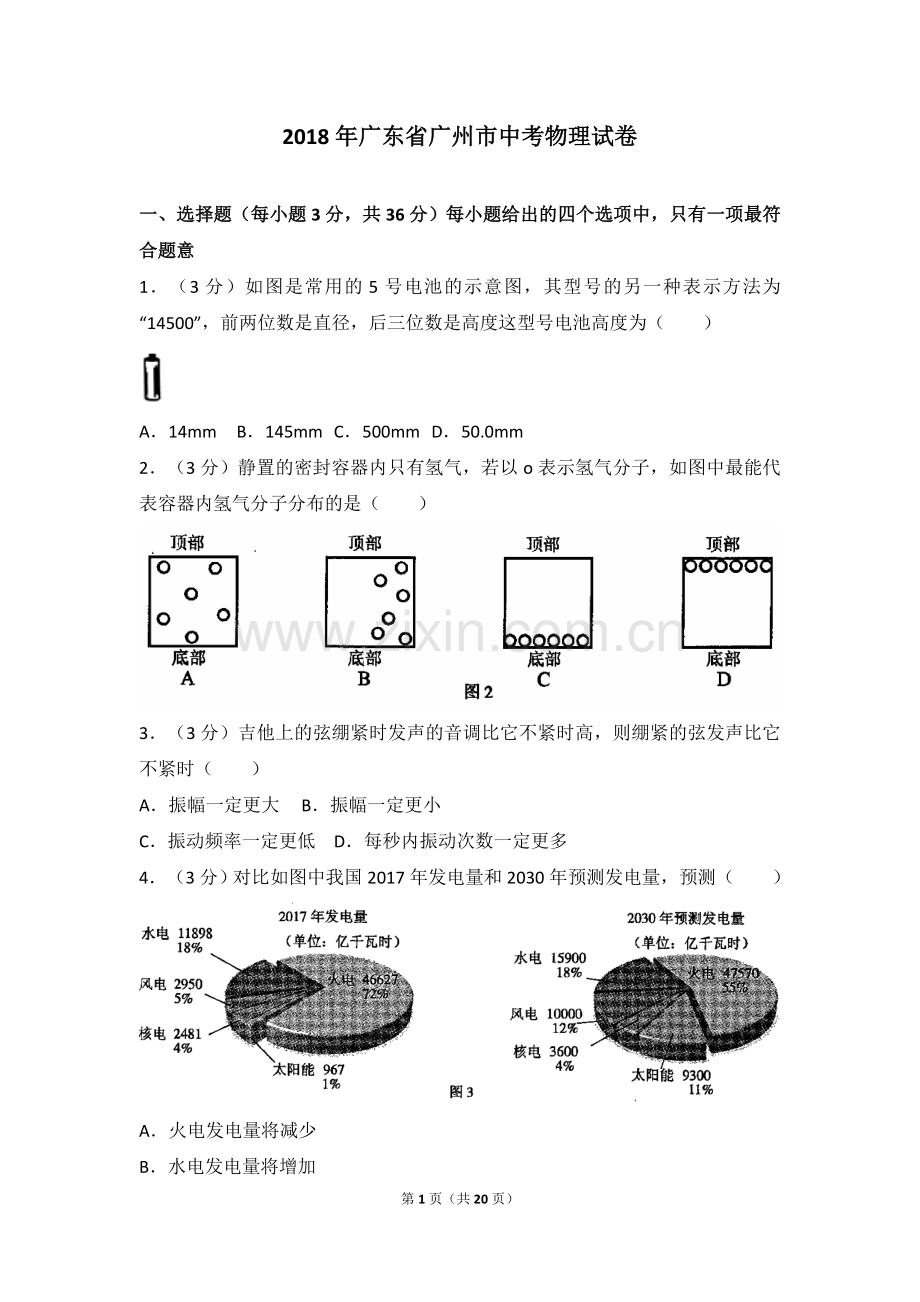

2018年广东省广州市中考物理试卷

一、选择题（每小题3分，共36分）每小题给出的四个选项中，只有一项最符合题意
1．（3分）如图是常用的5号电池的示意图，其型号的另一种表示方法为“14500”，前两位数是直径，后三位数是高度这型号电池高度为（　　）

A．14mm B．145mm C．500mm D．50.0mm
2．（3分）静置的密封容器内只有氢气，若以o表示氢气分子，如图中最能代表容器内氢气分子分布的是（　　）

3．（3分）吉他上的弦绷紧时发声的音调比它不紧时高，则绷紧的弦发声比它不紧时（　　）
A．振幅一定更大 B．振幅一定更小
C．振动频率一定更低 D．每秒内振动次数一定更多
4．（3分）对比如图中我国2017年发电量和2030年预测发电量，预测（　　）

A．火电发电量将减少
B．水电发电量将增加
C．我国将以核能发电为主
D．风电发电量占总发电量的比例将减小

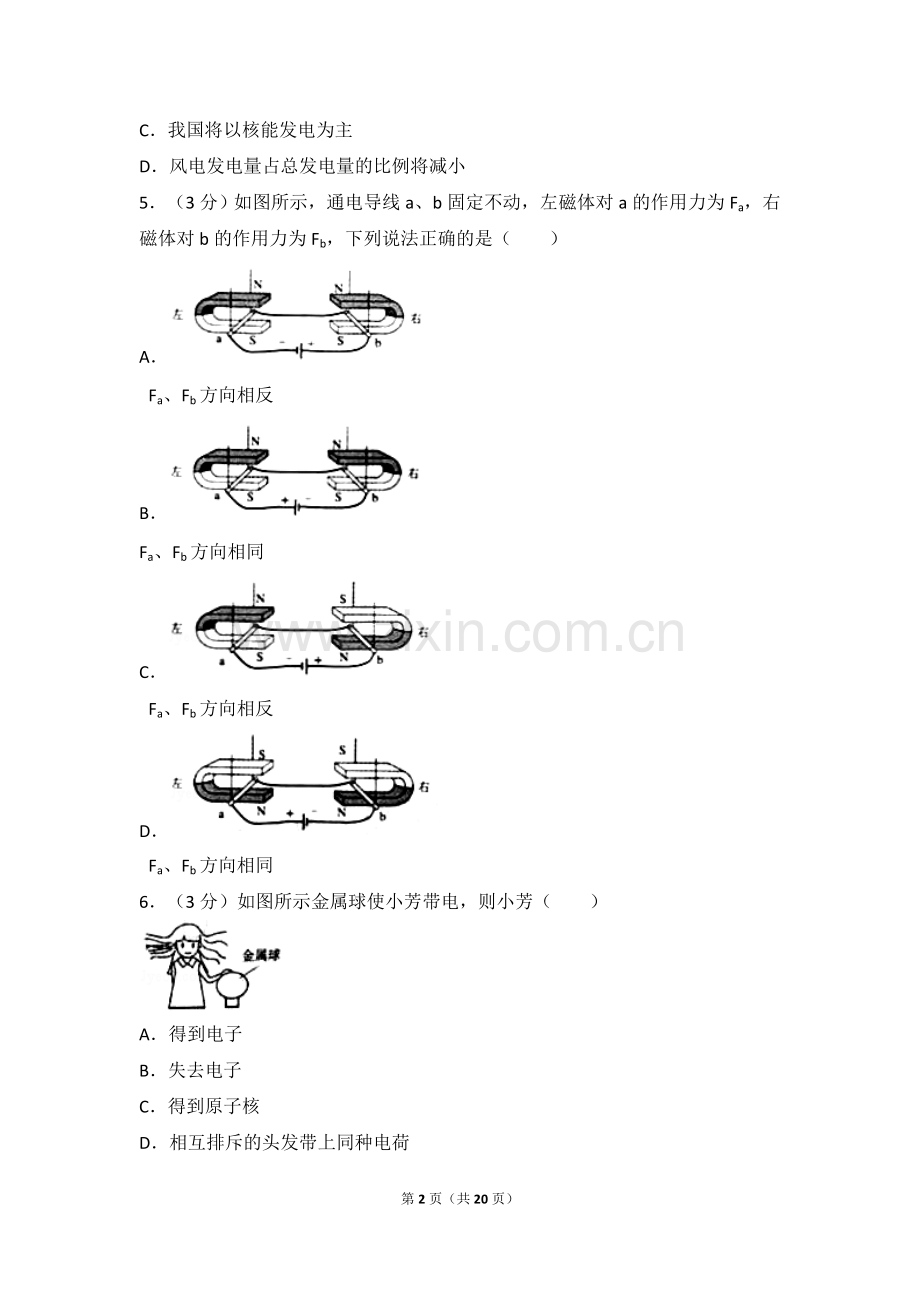

5．（3分）如图所示，通电导线a、b固定不动，左磁体对a的作用力为Fa，右磁体对b的作用力为Fb，下列说法正确的是（　　）
A．
Fa、Fb方向相反
B．
Fa、Fb方向相同
C．
Fa、Fb方向相反
D．
Fa、Fb方向相同
6．（3分）如图所示金属球使小芳带电，则小芳（　　）

A．得到电子
B．失去电子
C．得到原子核
D．相互排斥的头发带上同种电荷
7．（3分）如图所示，OQ是水平地面，物体在水平拉力作用下从O匀速直线运动到Q，OP段拉力F1为300N，F1做的功为W1，功率为P1；PQ段拉力F2为200N，F2做的功为W2，功率为P2．则（　　）

A．W1＞W2 B．W1＜W2 C．P1＞P2 D．P1＜P2
8．（3分）如图所示，水平桌面上的甲、乙两物体分别在水平拉力作用下处于静止状态G甲＞G乙．甲受到的摩擦力（　　）

A．大于5N B．等于5N
C．大于乙受到的摩擦力 D．等于乙受到的摩擦力
9．（3分）物质M通过吸、放热，出现三种不同物态，如图所示，甲、乙、丙物态依次为（　　）

A．固、液、气 B．气、液、固 C．气、固、液 D．液、固、气
10．（3分）如图所示，甲、乙两个质量不同的小球从相同高度静止释放，甲球下落过程中经过P、Q两点，忽略空气阻力，下列说法正确的是（　　）

A．着地瞬间，两球的动能相等
B．甲球在P点和Q点的机械能相等
C．释放瞬间，两球的重力势能相等
D．从释放到着地，两球所受重力做的功相等
11．（3分）向前直线行驶的车内，小明给小芳连拍两张照片如图所示拍照过程中车可能（　　）

A．向西加速 B．向东加速 C．向西减速 D．向东减速
12．（3分）将物体分别放在甲、乙凸透镜前，物距相同，通过甲透镜成正立放大的像，通过乙透镜成倒立缩小的像。如图是平行于主光轴的光线通过甲透镜的光路图，下列选项中哪幅图可能是平行于主光轴的光线通过乙透镜的光路图（　　）

二、填空作图题（共24分）
13．（6分）两条光线通过透镜的光路如图所示：
（1）该透镜是　 　透镜（选填“凹”、“凸”）。
（2）光线a射向水面在图中①画出a的反射光线；②大致画出a进入水中的折射光线；③标示出反射角r1和折射角r2。
（3）逐渐往容器中加水，光线a在容器底形成的光斑会　 　（选填“左移”“右移”、不动”）。

14．（3分）O为支点的轻质杠杆原处于水平静止，现同时施加大小相等的力F1、F2（如图）。
（1）此时杠杆能否保持平衡？　 　。
（2）画出图中F1的力臂L1。

15．（3分）（1）图一是托里拆利实验装置，测得当地大气压等于　 　mm高的水银柱所产生的压强。
（2）关于图一现象的成因，十七世纪有两种观点，观点一：否认大气压存在，玻璃管内本应充满液体，液面下降是因为管内的部分液体变成气体，管内气体越多，液面下降越多。观点二：管内液面上方是真空，大气压支撑起液柱，帕斯卡为了验证哪种观点正确，将两根长12m规格相同的玻璃管分别装满水和酒，倒置在相应液体槽中，酒的密度比水小，且比水易变成气体，若观点一正确，应出现图二中　 　图的现象。若观点二正确，应出现图二中　 　图的现象。

16．（3分）测量某液体密度的实验如图所示，液体的质量为　 　g，依据公式ρ=　 　，液体的密度为
　 　g/cm3。

17．（3分）小明用图中的动滑轮匀速拉动水平地面上的物体A，测出A移动的距离s、水平拉力F和A的重力G。
（1）以上条件能否求出此时滑轮的机械效率η？　 　，如果能，写出η的表达式；如果条件不足，写出还需补充的物理量的测量步骤和符号，并写出η的表达式　 　（η用题目已知及补充的物理量符号表示）
（2）若A在10s内运动了4m，A的速度为　 　。

18．（2分）白色感压纸受到的压强达到可测最小值时才变色，且颜色随压强变大而变深，大于可测最大值时颜色不再变深。感压纸A的规格如图所示。
实验1：用250N的压力垂直作用在A上，受力面积为0.25cm2，此压力对A的压强为　 　N/cm2。
实验2：仍用250N的压力垂直作用在与A规格相同的感压纸上，要使它变色且颜色深度与实验1不同，下列哪些受力面积符合要求？　 　。
①2cm2②0.8cm2③0.3cm2④0.1cm2⑤0.01cm2

19．（4分）测得某熔断开关S在不同电流下的熔断时间如下表，将电磁铁开关和S接入电路，如图所示。当I＞4A时，电磁铁能在0.1s内吸动衔铁，使电路断开，衔铁无法自动恢复至图示位置；当1A＜I≤4A时，电磁铁无法吸动衔铁，S发热熔断，使电路断开（熔断时间为S开始通电到它熔断的时间）。
电流/A
1
1.5
2
4
5
熔断时间/s
不会熔断
220
40
5
2
（1）S的电阻为1Ω，当I=2A，通电时间为　 　s时S熔断，此过程中S产生的热量是　 　J。
（2）当I=5A时，通电0.1s，S能否熔断？　 　。
（3）若电路中电流方向与图中所示相反，电磁铁吸引还是排斥衔铁？　 　。

三、解析题（共20分，解析题应写出必要的文字说明、公式和重要演算步骤.只写出最后答案的不能得分，有数值计算的题，演算过程及结果都要在数字的后面写上正确的单位）
20．（8分）测得某白炽灯在不同电压下的电功率如下表：
数据序号
灯两端电压U/V
灯的电功率P/W
1
220
40
2
110
12.1
（1）灯两端电压为220V时，灯的电阻为多少？
（2）灯两端电压为110V时，通过灯的电流为多少？通电100s灯消耗的电能是多少？
21．（12分）小明每天测量同一个鸡蛋的质量，再把鸡蛋放入水中，观察它的浮沉情况后，取出放好。下表是他记录的部分数据及现象。（鸡蛋的体积保持不变，g=10N/kg，ρ水=1.0×103kg/m3）

第1天
第8天
第29天
第57天
第58天
第70天
质量m/g
66.8
66.2
64.4
62.0
61.9
60.8
鸡蛋
在水
中的
位置

沉底

沉底

沉底

悬浮

漂浮

漂浮
（1）求第57天鸡蛋所受浮力及鸡蛋的体积。
（2）比较第1天和第70天鸡蛋受到浮力的大小，写出判断依据。
（3）根据表格的现象你如何判断鸡蛋存放时间的长短？

四、实验探究题（共20分）
22．（6分）小芳想了解当滑动变阻器与电阻并联时，调节滑片，电阻两端的电压及电路中的电流怎样改变

（1）实验电路图如图甲所示，请在图乙中连接对应的实物图
（2）改变滑动变阻器接入电路的阻值，记录数据如下表。根据表中数据在图丙的坐标系中画出电阻R的U﹣I图线。
数据序号
1
2
3
4
电压表示数U/Z
2.40
1.80
1.20
0.60
电流表A1示数I1/A
0.16
0.12
0.08
0.04
电流表A2示数I2/A
0.40
0.75
1.14
1.50
（3）某次实验电压表和电流表A1的示数如图丁所示，U=　 　V，I1=　 　A，I2=0.90A，此时通过滑动变阻器的电流为　 　A。
（4）此电路不允许滑动变阻器接入电路的阻值为零，原因是　 　。

23．（6分）如图一所示，用加热器给初温均为20℃的甲、乙液体加热（m甲＜m乙），两种液体每秒吸收的热量相同。这两种液体的温度﹣﹣加热时间的图线如图二。

（1）某时刻温度计示数如图一所示，此时乙的温度为　 　℃。
（2）甲液体第30s的内能　 　第35s的内能（选填“大于”、“等于”、“小于”）。
（3）小明根据图二中0至30s图线及题目所给信息得出：甲液体的比热容比乙液体的大，你认为小明的说法是否正确？　 　。你的判断依据是什么？　 　。
24．（8分）小明把两端开口的细玻璃管插入水中，发现管内的液面上升（如图）。他查资料得知：管内外液面高度差与水温、管的内径有关，小明想利用这支细玻璃管探究管内外液面高度差与水温的定量关系，请你帮他设计实验方案。
（1）实验器材：细玻璃管、　 　。
（2）实验步骤（可画图或文字表述）；
（3）设计记录数据的表格。

2018年广东省广州市中考物理试卷
参考答案与试题解析

一、选择题（每小题3分，共36分）每小题给出的四个选项中，只有一项最符合题意
1．
【解答】解：中学生拳头的宽度在8cm左右，由平时的观察知道，一般5号电池的高度比中学生拳头宽度小一些，所以是5cm=50.0mm。
故选：D。

2．
【解答】解：静置的密封容器内只有氢气，氢气没有固定的形状和体积，且分子间距大，会充满整个容器，故A符合题意。
故选：A。

3．
【解答】解：绷紧琴弦来改变琴弦振动的快慢，所以可以改变发声的音调，琴弦绷紧后，频率变大，音调变高；振幅大小与拨动琴弦的力有关，无法判定，故D正确。
故选：D。

4．
【解答】解：
A、由图可知我国2017年火电发电量为46627kW•h，2030年火电发电量为47570kW•h，火电发电量将增加，故A错误；
B、由图可知我国2017年水电发电量为11898kW•h，2030年水电发电量为15900kW•h，水电发电量将增加，故B正确；
C、由图可知到2030年我国核能发电量占发电量的4%，火力发电量占发电量的55%，以火力发电为主，故C错误；
D、由图可知我国2017年风电发电量占发电量的5%，2030年风力发电量占发电量的12%，风电发电量占总发电量的比例将增加，故D错误。
故选：B。

5．
【解答】解：
AB、通电导线a、b固定不动，左磁体和右磁体磁场方向相同，电流方向相反，受力方向相反，故A正确、B错误；
C、通电导线a、b固定不动，左磁体和右磁体磁场方向相反，电流方向相反，受力方向相同，故C错误；
D、左磁体和右磁体磁场方向相同，电流方向相反，受力方向相反，故D错误；
故选：A。

6．
【解答】解：图中金属球使小芳带电，且头发都带有同种电荷；由于同种电荷相互排斥，故头发都张开。但头发所带电荷不能确定是正电荷还是负电荷。
故ABC错误、D正确。
故选：D。

7．
【解答】解：
（1）由图知，OP段的路程s1=4m，PQ段的路程s2=6m，
OP段拉力F1做的功为：W1=F1s1=300N×4m=1200J，
PQ段拉力F2做的功为：W2=F2s2=200N×6m=1200J，
比较可知，W1=W2，故AB错误；
（2）物体在水平拉力作用下从O匀速直线运动到Q，所以，物体在OP段和PQ段速度相同，
又因为F1＞F2，所以根据P===Fv可知，P1＞P2，故C正确，D错误。
故选：C。

8．
【解答】解：由题意知：甲乙两物体分别在水平拉力作用下处于静止状态，都受到平衡力的作用，即拉力和摩擦力是一对平衡力，故甲的摩擦力等于拉力，等于5N，乙的摩擦力等于它受到的拉力，等于10N，故甲受到的摩擦力小于乙受到的摩擦力，故B正确，ACD 错误。
故选：B。

9．
【解答】解：由图知，甲物态→乙物态需要放热，所以乙物态→甲物态需要吸热；同时乙物态→丙物态也需要吸热，所以乙物态为固态；
丙物态→甲物态需要吸热，所以甲物态→丙物态需要放热；同时甲物态→乙物态需要放热，所以甲物态是气态；
所以丙物态为液态。
故选：C。

10．
【解答】解：A、甲、乙两个质量不同的小球从相同高度静止释放，忽略空气阻力，两个小球同时落地，即速度相等，但甲、乙两个小球质量不同，所以着地瞬间，两球的动能不相等。故A错误；
B、忽略空气阻力，机械能守恒，故甲球在P点和Q点的机械能相等。故B正确；
C、释放瞬间，两球所处高度相同，但两球质量不同，重力不同，所以两球的重力势能不相等。故C错误；
D、从释放到着地，两球下落的高度相同，但两球质量不同，重力不同，所以，根据W=Gh可知，两球所受重力做的功不相等。故D错误。
故选：B。

11．
【解答】解：
由图可知：以广州塔为参照物，小芳是向西运动的，所以车是向西行驶的，杯子中是水原来随车一起向西运动，当车突然减速时，杯内的水由于惯性，保持原来静止状态，所以会向西溢出，故C正确。
故选：C。

12．
【解答】解：
平行于主光轴的光线经凸透镜折射后通过焦点，由图可知，f甲=20cm，
设物体到甲和乙凸透镜的距离都为u，
物体通过甲透镜成正立放大的像，由凸透镜成像规律知，u＜f甲，
物体通过乙透镜成倒立缩小的像，则u＞2f乙，
所以f甲＞2f乙，即：20cm＞2f乙，
所以f乙＜10cm，
由各选项知，A凸透镜焦距5cm，BCD凸透镜焦距都大于10cm。
故选：A。

二、填空作图题（共24分）
13．
【解答】解：
（1）由图知，折射光线相对于入射光线远离（偏离）了主光轴，即该透镜对光有发散作用，所以是凹透镜；
（2）光线a射向水面时，过入射点作垂直于界面的法线，根据反射角等于入射角，在法线左侧的空气中画出反射光线；
光线从空气斜射入水中，折射角小于入射角，据此在法线左侧的水中画出折射光线；
反射光线与法线的夹角为反射角r1，折射光线与法线的夹角为折射角r2．如图所示：

（3）当容器的水增多时液面升高，但入射角没变，折射角也不变，而入射点向右移动，所以容器底的光斑也向右移动。如图所示：

故答案为：（1）凹；（2）见上图；（3）右移。

14．
【解答】解：
（1）由图知，F1和F2都会使杠杆顺时针转动，所以杠杆不能平衡；
（2）过支点O作出力F1作用线的垂线段，即为F1的力臂L1．如图所示：

故答案为：（1）不能；（2）见上图。

15．
【解答】解：
（1）由图可知，玻璃管内水银面到水银槽中水银面的垂直高度为734mm，因此，当时的大气压强等于734mm高水银柱产生的压强；
（2）根据观点一知：管内部分液体变成气体，管内气体越多，气压越大，液面下降越多；酒比水易变成气体，管中气体多，气压大，液柱低，应出现图二中甲图的现象；
根据观点二知：管内液面上方是真空，大气压支撑起液柱，酒的密度小于水的密度，根据p=ρgh知，大气压一定，密度小的酒，液柱高，应出现图二中丙图的现象。
故答案为：（1）734；（2）甲；丙。

16．
【解答】解：
由图知，空注射器的质量为m0=18.29g，装入液体后的总质量m总=39.49g，
则20mL液体的质量：m=m总﹣m0=39.49g﹣18.29g=21.2g，
该实验的原理为ρ=，
则液体的密度为ρ===1.06g/cm3。
故答案为：21.2；；1.06。

17．
【解答】解：
（1）根据η==可知，要求出滑轮的机械效率，补充的物理量为：摩擦力f；
测量摩擦力时应水平匀速拉动木块，使木块做匀速直线运动，木块处于平衡状态，由二力平衡条件可知，滑动摩擦力等于拉力；
作用在动滑轮上有两段绳子，所以拉力F通过的距离为物体A移动距离的2倍，
滑轮的机械效率为：η====×100%；
（2）物体A的速度为：v===0.4m/s。
故答案为：（1）不能；η=×100%；（2）0.4m/s。

18．
【解答】解：
实验1：用250N的压力垂直作用在A上，受力面积为0.25cm2，
则此压力对A的压强为：p===1000N/cm2；
实验2：由图知，可测最大压强值为1000N/cm2，结合实验1可知，压力为250N时对应的受力面积为0.25cm2；
用250N的压力垂直作用在与A规格相同的感压纸上，要使它变色且颜色深度与实验1不同，由题意和图示可知，应使该压力对A的压强处于250N/cm2和1000N/cm2之间；
由p=可知，当最小压强为250N/cm2时的受力面积为：S'===1cm2，
故使它变色且颜色深度与实验1不同，受力面积的范围为：0.25cm2～1cm2，故②③符合要求。
故答案为：1000；②③。

19．
【解答】解：（1）根据表格数据知：当I=2A，通电时间为40s时S熔断，
此过程中S产生的热量：Q=I2Rt=（2A）2×1Ω×40s=160J；
（2）根据表格数据判断当I=5A时，通电2s，S才熔断，通电0.1s，S不能熔断；
（3）若电路中电流方向与图中所示相反，电磁铁由磁性仍然能吸引衔铁。
故答案为：（1）40；160；（2）不能；（3）吸引。

三、解析题（共20分，解析题应写出必要的文字说明、公式和重要演算步骤.只写出最后答案的不能得分，有数值计算的题，演算过程及结果都要在数字的后面写上正确的单位）
20．
【解答】解：（1）灯两端电压为220V时，P=UI，I=，
所以R===1210Ω；
（2）灯两端电压为110V时，灯的电功率P′=12.1W，
通过灯的电流为：I′===0.11A；
通电100s灯消耗的电能：
W=P′t=12.1W×100s=1210J。
答：（1）灯两端电压为220V时，灯的电阻为1210Ω；
（2）灯两端电压为110V时，通过灯的电流为0.11A；通电100s灯消耗的电能是1210J。

21．
【解答】解；（1）由图可知，鸡蛋在第57天时处于悬浮状态，悬浮时浮力等于重力：F浮=G=mg=0.062kg×10N/kg=0.62N；
根据阿基米德原理可知，鸡蛋的体积为：V=V排===6.2×10﹣5m3；
（2）鸡蛋的质量减小，但鸡蛋的体积不变，第1天和第70天相比，在第一天排开的水的体积较大，根据阿基米德原理F浮=ρ水gV排可知，鸡蛋在第一次中受到的浮力大；
（3）由表格中的数据和鸡蛋的状态可知，当鸡蛋在水中下沉时，鸡蛋的放置时间不超过29天；鸡蛋悬浮时，鸡蛋的放置时间不超过57天；鸡蛋在水中漂浮时，鸡蛋的放置时间为58天以上。
故答案为：（1）第57天鸡蛋所受浮力为0.62N；鸡蛋的体积为6.2×10﹣5m3；
（2）第1天收到的浮力大；第1天和第70天相比，在第一天排开的水的体积较大，根据阿基米德原理F浮=ρ水gV排可知，鸡蛋在第一次中受到的浮力大；
（3）见解析。

四、实验探究题（共20分）
22．
【解答】解：（1）根据表中数据，电压表选用小量程与电阻并联，电流表A1选用小量程与电阻串联，电流表A2选用大量程串联在干路中，根据电路图连接实物图，如下左所示：

（2）通过R的电流即电流表A1的示数，电压表示数即为R的电压，根据表中数据在坐标系中找出对应的点连线，如上右所示：
（3）某次实验电压表和电流表A1的示数如图丁所示，电压表选用小量程，分度值为0.1V，U=1.5V，电流表选用小量程，分度值为0.02A，I1=0.1A，I2=0.90A，根据并联电路电流的规律，此时通过滑动变阻器的电流为：
0.90A﹣0.10A=0.80A；
（4）若滑动变阻器接入电路的阻值为零，因电流表内阻很小，相当于导线，直接接触到电源的两极，以免短路，损坏电源和电流表。
故答案为：（1）如上左所示；（2）如上右所示；（3）1.5；0.1；0.80；（4）电流表内阻很小，相当于导线，直接接触到电源的两极，以免短路，损坏电源和电流表。

23．
【解答】解：（1）由图可知，温度计的分度值为1℃，示数为58℃；
（2）由图可知，物体从30s到35s时，一直吸收热量，温度升高，内能变大，即甲液体第30s的内能小于第35s的内能；
（3）由图可知，在0﹣60s内，甲乙变化图象是重合的，即甲乙吸收相同的热量，升高相同的温度，由于甲的质量小于乙的质量，根据c=可知，甲的比热容大于乙的比热容，故小明的说法是正确的。
故答案为：（1）58；（2）小于；（3）正确；乙吸收相同的热量，升高相同的温度，由于甲的质量小于乙的质量，根据c=可知，甲的比热容大于乙的比热容。

24．
【解答】解：（1）由题可知，本实验的目的是想利用这支细玻璃管探究管内外液面高度差与水温的定量关系，因此除细玻璃管外，还需要盛水用的烧杯、测量水温用的温度计、测量液面高度差的刻度尺，当然还需要适量的热水。
（2）①往烧杯加入适量温水，将细玻璃管和温度计插入水中；
②等细玻璃管内液面和温度计示数稳定后，用刻度尺测出液面高度差和温度计示数，并记录在表格中；
③5分钟后用刻度尺测出液面高度差和温度计示数，并记录在表格中；
④重复步骤③多次实验。
（3）表格设计如下：

1
2
3
4
5
液面高度差（cm）

水温（C°）

故答案为：
（1）烧杯、温度计、刻度尺、热水；
（2）实验步骤见解答；
（3）记录数据的表格见解答。
