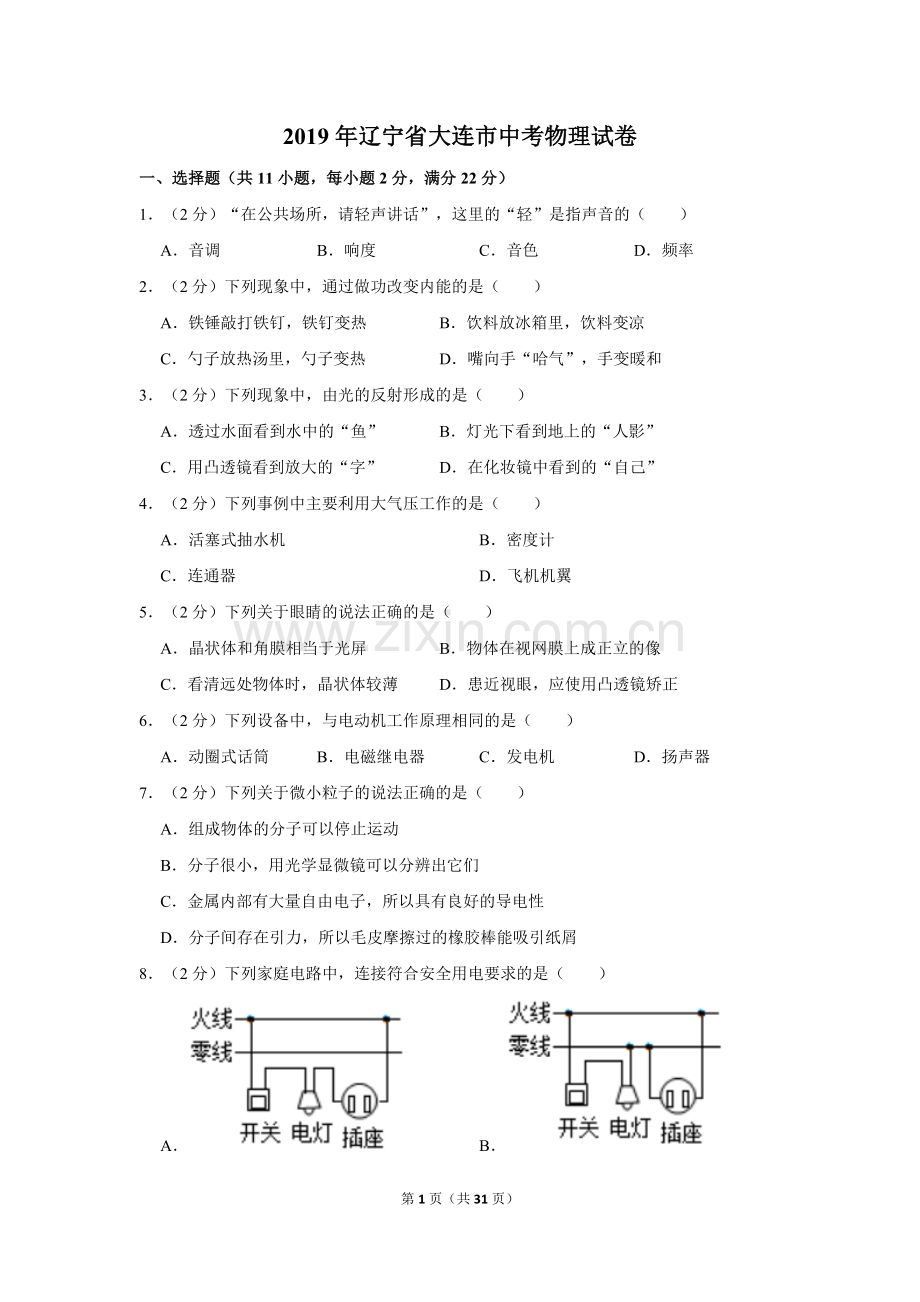

2019年辽宁省大连市中考物理试卷
一、选择题（共11小题，每小题2分，满分22分）
1．（2分）“在公共场所，请轻声讲话”，这里的“轻”是指声音的（　　）
A．音调 B．响度 C．音色 D．频率
2．（2分）下列现象中，通过做功改变内能的是（　　）
A．铁锤敲打铁钉，铁钉变热 B．饮料放冰箱里，饮料变凉
C．勺子放热汤里，勺子变热 D．嘴向手“哈气”，手变暖和
3．（2分）下列现象中，由光的反射形成的是（　　）
A．透过水面看到水中的“鱼” B．灯光下看到地上的“人影”
C．用凸透镜看到放大的“字” D．在化妆镜中看到的“自己”
4．（2分）下列事例中主要利用大气压工作的是（　　）
A．活塞式抽水机 B．密度计
C．连通器 D．飞机机翼
5．（2分）下列关于眼睛的说法正确的是（　　）
A．晶状体和角膜相当于光屏 B．物体在视网膜上成正立的像
C．看清远处物体时，晶状体较薄 D．患近视眼，应使用凸透镜矫正
6．（2分）下列设备中，与电动机工作原理相同的是（　　）
A．动圈式话筒 B．电磁继电器 C．发电机 D．扬声器
7．（2分）下列关于微小粒子的说法正确的是（　　）
A．组成物体的分子可以停止运动
B．分子很小，用光学显微镜可以分辨出它们
C．金属内部有大量自由电子，所以具有良好的导电性
D．分子间存在引力，所以毛皮摩擦过的橡胶棒能吸引纸屑
8．（2分）下列家庭电路中，连接符合安全用电要求的是（　　）
A． B．

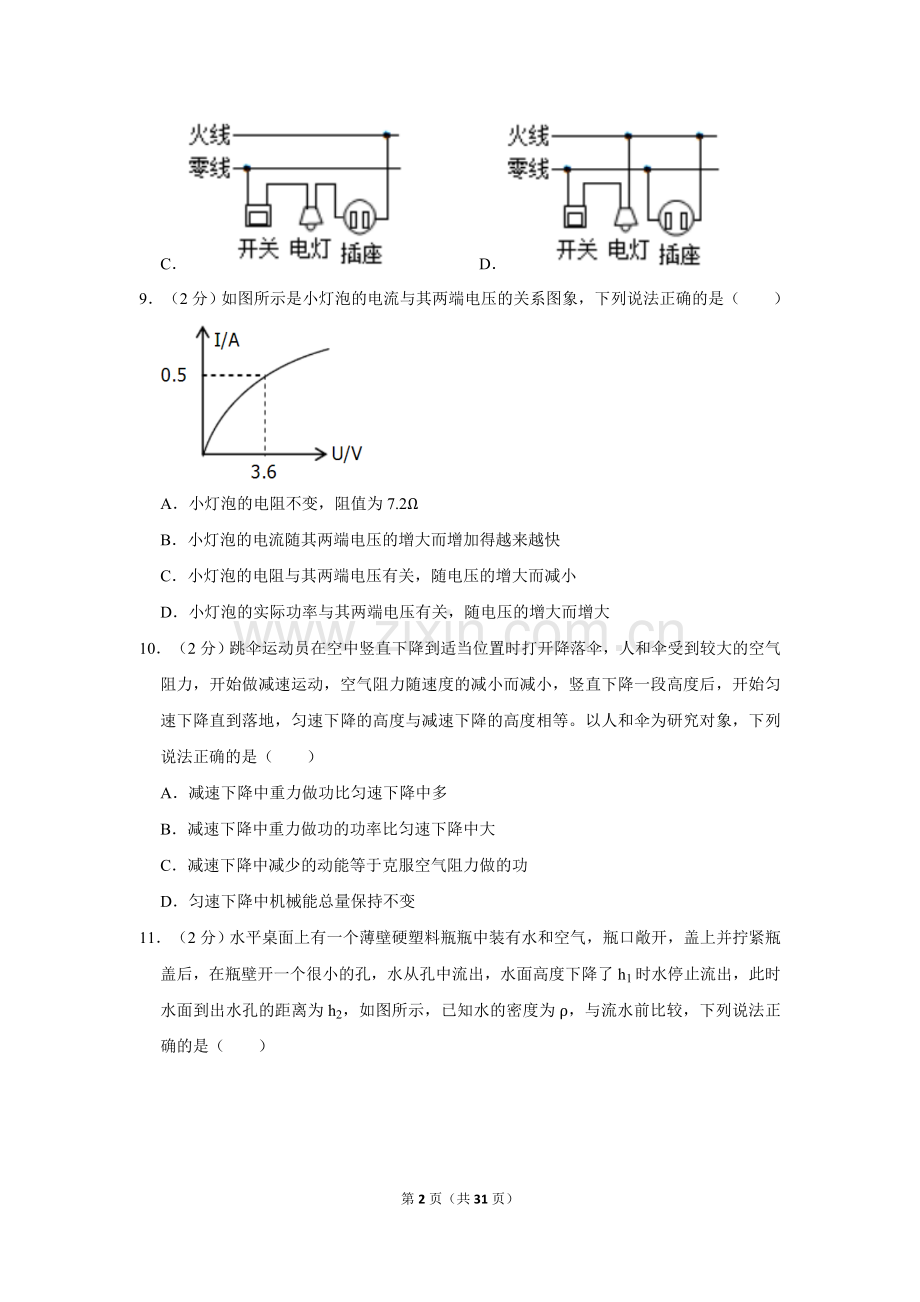

C． D．
9．（2分）如图所示是小灯泡的电流与其两端电压的关系图象，下列说法正确的是（　　）

A．小灯泡的电阻不变，阻值为7.2Ω
B．小灯泡的电流随其两端电压的增大而增加得越来越快
C．小灯泡的电阻与其两端电压有关，随电压的增大而减小
D．小灯泡的实际功率与其两端电压有关，随电压的增大而增大
10．（2分）跳伞运动员在空中竖直下降到适当位置时打开降落伞，人和伞受到较大的空气阻力，开始做减速运动，空气阻力随速度的减小而减小，竖直下降一段高度后，开始匀速下降直到落地，匀速下降的高度与减速下降的高度相等。以人和伞为研究对象，下列说法正确的是（　　）
A．减速下降中重力做功比匀速下降中多
B．减速下降中重力做功的功率比匀速下降中大
C．减速下降中减少的动能等于克服空气阻力做的功
D．匀速下降中机械能总量保持不变
11．（2分）水平桌面上有一个薄壁硬塑料瓶瓶中装有水和空气，瓶口敞开，盖上并拧紧瓶盖后，在瓶壁开一个很小的孔，水从孔中流出，水面高度下降了h1时水停止流出，此时水面到出水孔的距离为h2，如图所示，已知水的密度为ρ，与流水前比较，下列说法正确的是（　　）

A．瓶底上表面受到的压强不变 B．瓶底上表面受到的压强减小了ρgh1
C．瓶内气压减小了ρgh2 D．瓶对桌面的压强减小了ρg（h1+h2）
二、选择题（每题至少有两个选项正确）
12．（2分）探究“平面镜成像特点”时，选用镀膜玻璃板和两个相同的蜡烛a、b进行实验，如图所示。下列说法正确的是（　　）

A．镀膜玻璃板增强了对光的反射
B．在较暗的实验室点燃a蜡烛，a蜡烛的像更清楚
C．用b蜡烛与a蜡烛的像比较得到像与物的大小关系
D．该实验中a蜡烛所成的像是由来自a蜡烛的光会聚而成的
13．（2分）如图所示电路中，定值电阻R1和R2的阻值相同，闭合开关S1，电流表、电压表均有示数，再闭合开关S2．下列说法正确的是（　　）

A．电路的总电流变小
B．通过R2的电流的变化量小于通过R1的电流
C．R2两端电压的变化量与滑动变阻器两端电压的变化量相等
D．使电流表恢复到原来的示数，应将滑动变阻器的滑片P向b端移动
14．（2分）如图所示，水平桌面上底面积为S的柱形容器中装有水，将金属块和木块叠放在水中，水面恰好与木块上表面相平；将金属块取下放入水中后下沉至底部木块再次静止时，水对容器底压强减小了p。已知金属块的重力为G1，木块的重力为G2，水的密度为ρ，下列说法正确的是（　　）

A．木块的密度为 B．木块受到的浮力减小pS
C．金属块的体积为 D．金属块的体积为
二、填空题（本题共10小题，每小题2分，共20分）
15．（2分）晴天时，在树荫下的地面上看到圆形的小亮斑，这是光的　 　形成的；光在真空中传播的速度是　 　m/s。
16．（2分）行驶在公路上的汽车，通过汽油机的　 　冲程将内能转化为机械能来工作；以汽车为参照物驾驶汽车的司机是　 　（填“运动”或“静止”）的。
17．（2分）大连市持续推进“数字大连”建设在2019年大连夏季达沃斯年会期间5G信号将覆盖会场及市区部分区城，这些信号是通过　 　（“超声”或“电磁”）波传递的，相关通信设备中的集成电路是由　 　（填半导体”或“超导体”）材料制成的。
18．（2分）如图所示，把导线绕在圆筒上，做成螺线管，接如电路通电，通电螺线管下端是　 　极；将滑动变阻器滑片P向b端移动，通电螺线管的磁性逐渐　 　（填“增强”或“减弱”）

19．（2分）发展核电是国家实施“节能减排，降低热电污染”的重要举措之一，核电站利用核　 　变释放出巨大的能量来发电，核能属于　 　（“可再生”或“不可再生”）能源。
20．（2分）使用水银体温计前要用力甩，水银由于具有　 　会回到玻璃泡内。测体温时，体温计内的水银柱变长，水银的密度　 　（填“变大”“变小”）
21．（2分）在探究“凸透镜成实像的大小与物距的关系”实验中，物体指的是　 　（填“烛焰”或“蜡烛”）凸透镜固定不动，通过移动物体来改变物距，那么实像与物体的运动方向　 　（填“相同”或相反”）。
22．（2分）蹦床运动员从高处落下，与床面接触后，床面发生弹性形变，运动员的动能逐渐转化为蹦床面的　 　
能，运动员到达最低点时速度为零。受到的弹力　 　（填“大于”“等于”或“小于”）重力。
23．（2分）如图所示，一束光从玻璃斜射入空气中，请画出折射光线并标出折射角γ。

24．（2分）如图所示，用杠杆将物体A吊起，O是支点，请画出拉力F1的力臂L1和物体A所受重力的示意图。

四、解答题（共3小题，满分20分）
25．（5分）某工厂采用热效率高的卧式燃煤锅炉烧水，将4000kg水从25℃加热到75℃，该锅炉烧水的效率为70%，所用烟煤的热值约为3×107J/kg，水的比热容为4.2×103J/（kg•℃），试求：
（1）这些水吸收的热量是多少？
（2）烧这些水锅炉需要消耗烟煤的质量是多少？（假设烟煤完全燃烧）

26．（8分）有轨电车是大连城市发展历史的一个标志，它利用电动机提供动力，是一种清洁环保的交通工具，如图所示，有轨电车电动机的耗电功率为6×104W．电能转化为机械能的效率为75%，一辆有轨电车以18km/h的速度在平直轨道上匀速行驶了100s，试求：
（1）有轨电车在平直轨道上匀速行驶的路程是多少？
（2）这段路程中电动机消耗的电能是多少？
（3）有轨电车在平直轨道上匀速行驶时受到的阻力是多少？

27．（7分）如图所示是调温型电熨斗的简化电路图，它的工作电压为220V．R1和R2均为电熨斗底板中的加热元件，R2的阻值为61.6Ω，只闭合S1时为低温档，电功率为440W．同时闭合S1和S2时为高温档，试求：
（1）低温档工作时，电路中的电流是多少？
（2）电阻R1的阻值是多少？
（3）高温档的电功率是多少？

四、简答题（本题共2小题，每小题3分，共6分）
28．（3分）高压锅的锅置上安装了安全阀，其内部的通气孔用熔点较低的易熔片阻断，如图所示，如果限压阀或排气孔发生故障，高压锅煮食物时不能正常向外排气，就会导致锅内气压不断增大，在发生危险前，安全阀内的易熔片会熔化，对外排气减压保证安全，请分析说明易熔片熔化的原因。

29．（3分）如图所示，把装满水的烧杯放在盘子里，用手指提起一个装满饮料的易拉罐，缓慢放入水中（不接触烧杯壁），溢到盘子里的水越多，手指感到易拉罐越“轻”，请分析说明手指感到易拉罐变“轻”的原因。

五、综合题（本题共3小题，共16分）
30．（5分）某实验小组猜想水吸收的热量与水的质量和升高的温度有关，在探究“水吸收的热量与水的质量是否有关”的实验中，所用的实验器材有托盘天平、秒表各一个，相同规格的电加热器、温度计、烧杯和铁架台各三个，足量的水。
（1）请设计记录实验数据的表格，表中要有必要的信息涉及的物理量用字母表示即可。
（2）实验台上三个温度计的示数均相等如图所示，示数为　 　℃。
（3）制订好实验计划后，小组内同学按自己的预设，使用相同的实验器材先后实验，进行实验和收集证据后发现：甲、乙两位同学预设的水的质量和升高的温度都相同，只是甲同学实验的水温从30℃升高到40℃，乙同学实验的水温从40℃升高到50℃，但乙同学所用加热时间总是比甲同学多。他们分析后认为，乙同学在加热过程中，水散失的热量比较多。请说出他们做出该分析的两点理由：
①　 　；②　 　。

31．（5分）某同学在探究“并联电路中干路电流与各支路电流的关系”的实验中，所用的实验器材有两节干电池串联组成的电池组，电流表（量程分别为0～0.6A、0～3A）和开关各一个，定值电阻三个（阻值分别为5Ω.10Ω.15Ω），导线若干。
（1）该同学选用两个电阻连接并联电路，在连接电流表时需要选择电流表的量程，请简单描述如何进行实验操作，如何选择量程。
（2）某次实验中，所用的两个电阻阻值分别为10Ω和15Ω，未连接完整的电路如图所示，请将电路连接完整，（要求：电流表测量10Ω电阻所在支路的电流）
（3）该同学继续进行实验，记录的实验数据如表。
10Ω电阻所在支路的电流I1/A
15Ω电阻所在支路的电流I2/A
干路电流I/A
0.28
0.18
0.46
分析实验数据得出的探究结论是　 　。
（4）为了验证该探究结论是否具有普遍性，该同学使用5Ω电阻分别与10Ω，15Ω电阻组成并联电路，重复上述实验，比较　 　（填“测量的数据”或“得出的结论”）是否一致。

32．（6分）已知滑动摩擦力大小与压力大小和接触面的粗糙程度有关，某实验小组在探究“滑动摩擦力大小与压力大小的关系”的实验中，使用的实验器材有弹簧测力计，木块（有挂钩）、长木板各一个，重为1N的钩码若干。
（1）在长木板上用弹簧测力计沿水平方向拉动木块时，该同学判断弹簧测力计示数等于木块所受滑动摩擦力大小的依据是　 　
A．弹簧测力计示数是否稳定
B．木块是否做匀速直线运动
（2）该实验小组改变压力大小进行了多次实验，记录的实验信息和数据如表。
试验次数
1
2
3
4
5
6
接触面粗糙程度

压力F/N
2
3
4
5
6
7
弹测力计示数P/N
0.4
0.6
0.8
1.0
1.2
1.4
滑动摩擦力f/N
0.4
0.6
0.8
1.0
1.2
1.4
根据表中的数据在图甲的方格纸上画出滑动摩擦力f与压力F的关系。
（3）分析图象得出的探究结论是　 　。
（4）该实验小组又选取了毛巾和棉布，在原有实验器材的基础上继续探究“滑动摩擦力大小与接触面粗糙程度的关系”实验中，某同学将毛巾平铺在长木板上，如图乙所示，在毛巾上用弹簧测力计水平拉木块时，发现木块下方的部分毛巾随木块一起由静止开始加速运动，便停止实验其他同学帮助他固定毛巾不动后，重新开始实验完成实验后，小组同学分析出部分毛巾随木块一起加速运动的原因是　 　。经讨论后发现还有其他的改进方法也可以解决毛巾随木块一起运动的问题，请写出你的改进方法　 　。

2019年辽宁省大连市中考物理试卷
参考答案与试题解析
一、选择题（共11小题，每小题2分，满分22分）
1．（2分）
【考点】9I：音调、响度与音色的区分。
【分析】音调是指声音的高低，响度是指声音的强弱，音色是指声音的品质与特色。声音的响度与声源振动的幅度有关，振动幅度越大，响度越大。
【解答】解：响度是指声音的强弱，在公共场所“轻声”说话是指声音的响度要小。
故选：B。
【点评】本题考查了音调和响度的区分，注意带有“高低”字眼的不一定指响度，例如高声喧哗、高谈阔论等，是学生比较容易出错的内容之一。
2．（2分）
【考点】G9：做功改变物体内能．
【分析】改变物体内能的方式有两个：一是做功，二是热传递，做功是能量的转化过程，热传递是能量的转移过程，对照选项中的事例可做出判断。
【解答】解：
A、铁锤敲打铁钉，在打击的过程中，对铁钉做功，使其内能增大，温度升高，故A符合题意；
B、饮料放冰箱里，饮料放出热量，温度降低，是通过热传递的方式改变物体的内能，故B不合题意；
C、勺子放热汤里，勺子从热汤中吸收热量，温度升高，是通过热传递的方式改变物体的内能，故C不合题意；
D、嘴向手“哈气”，手变暖和，是通过热传递的方式改变物体的内能，故D不合题意。
故选：A。
【点评】做功和热传递都可以改变物体的内能，二者是等效的，但其实质不同，前者是能量的转化，后者是能量的转移。
3．（2分）
【考点】A6：光的反射现象．
【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的。
【解答】解：A、透过水面看到水中的“鱼”是来自鱼的光线经过不同介质时发生折射形成的虚像，故A不符合题意，
B、由于光沿直线传播，灯光照到人身上时会形成影子，故B不符合题意，
C、用凸透镜看到放大的“字”，是光经过不同介质时发生折射形成的像，故C不符合题意。
D、化妆镜中看到“自己”利用的是光的反射，故D符合题意。
故选：D。
【点评】此题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的理解，在学习过程中要善于利用所学知识解释有关现象。
4．（2分）
【考点】8J：大气压的综合应用．
【分析】明确四个选项中列举的事例的工作原理，从中做出判断。
【解答】解：
A、活塞式抽水机抽水时，使其内部气压小于外界大气压，在外界大气压的作用下将水压入抽水机内，进而达到把水从低处压到高处的目的，故A正确；
B、密度计是利用了物体的漂浮条件和阿基米德原理工作的，与大气压无关，故B错误；
C、连通器里的同种液体在不流动时，连通器各部分的液面高度相平，与大气压无关，故C错误；
D、飞机的机翼上凸下平，是利用流体压强与流速的关系来获得升力的，故D错误。
故选：A。
【点评】本题考查大气压的有关问题，物理学习的过程中，要多注意观察身边的物理现象，尽可能的用我们所学过的知识去试着解释。
5．（2分）
【考点】B9：眼睛及其视物原理.
【分析】（1）人眼的晶状体和角膜相当于凸透镜，视网膜相当于光屏，外界物体在视网膜上成倒立、缩小的实像；当睫状体放松时，晶状体比较薄对光的偏折能力变小，远处物体射来的光刚好会聚在视网膜上，眼球可以看清远处的物体；当睫状体收缩时，晶状体变厚，对光的偏折能力变大，近处物体射来的光会聚在视网膜上，眼睛就可以看清近处的物体；
（2）近视眼是晶状体会聚能力增强，像呈在视网膜的前方，应佩戴凹透镜矫正；远视眼是晶状体会聚能力减弱，像呈在视网膜的后方，应佩戴凸透镜矫正。
【解答】解：
AB、人类的眼睛很像一架照相机，眼睛与照相机的不同之处是：人的眼睛是通过调节晶状体的弯曲程度，改变晶状体的焦距来获得清晰的倒立、缩小的实像，即晶状体和角膜的共同作用相当于照相机的镜头，故AB错误；
C、看远处物体时，晶状体较薄，对光的偏折能力变弱，使来自远处物体的光刚好会聚在视网膜上，故C正确，
D、近视眼是品状体太厚或眼轴变长造成的，需要用凹透镜矫正，故D错误。
故选：C。
【点评】本题主要考查眼睛及其视物原理、近视眼的成因和纠正方法等，此题与学生的实际生活联系密切，很有实际意义。
6．（2分）
【考点】CM：直流电动机的原理．
【分析】电动机的根据通电导体在磁场中受力而运动的原理工作的。
【解答】解：电动机的原理是通电导体在磁场中受力而运动；
A、动圈式话筒是利用电磁感应的原理制成的，与电动机的原理不同，故A错误；
B、电磁继电器的原理是电流的磁效应，与电动机的原理不同，故B错误；
C、发电机的原理是电磁感应现象，与电动机的原理不同，故C错误；
D、扬声器是通电线圈在磁场中受到力的作用，从而带动纸盆发声，与电动机的原理相同，故D正确。
故选：D。
【点评】电动机是利用通电导体在磁场中受力而运动的原理工作的，发电机是利用电磁感应原理工作的，注意二者的区分。
7．（2分）
【考点】31：分子和原子组成物质；GV：分子的运动.
【分析】①分子永不停息地做无规则运动；
②分子直径非常小，一般光学显微镜都无法观察；
③导体内部有大量可以自由移动的电荷，所以容易导电；
④带电体能够吸引轻小物体。
【解答】解：A、任何分子都在不停地做无规则运动。故A错误；
B、分子的体积很小，只有借助电子显微镜才能看到，不能用光学显微镜直接观察。故B错误；
C、金属能够导电是依靠其内部大量的自由电子。故C正确；
D、毛皮摩擦过的橡胶棒带有负电荷，带电物体具有吸引轻小物体的性质。故D错误。
故选：C。
【点评】此题考查了分子动理论的应用、导体易导电的原因及带电体的性质，包含的知识点较多，考查我们对知识掌握的熟练程度。
8．（2分）
【考点】IO：家庭电路的连接．
【分析】两孔插座的正确接法：左孔接零线、右孔接火线；为了用电安全，开关应接在火线与电灯之间。
【解答】解：
AC、家庭电路中灯和插座之间应该是并联的，而这两幅图中灯和插座串联，故AC错误；
BD、为了用电安全，开关应接在火线与电灯之间，插座接线时应遵循“左零右火”的原则，故B正确、D错误。
故选：B。
【点评】本题考查了插座、开关和灯的连接方法，属于基础题目。
9．（2分）
【考点】IH：欧姆定律的应用．
【分析】（1）由图象根据欧姆定律分析灯泡随电压变化的变化情况；
（2）根据图象力的曲线变化即可判断电流随电压变化的变化情况；
（3）导体电阻是导体本身的一种性质，灯泡的电阻随温度的升高而增大；
（4）由P＝UI分析灯泡消耗的功率情况。
【解答】解：
A、根据图象可知，流过小灯泡的电流与其两端电压不成正比，故小灯泡的电阻不是一个定值，故A错误。
B、通过小灯泡的电流随其两端电压的增大而增加得越来越慢，故B错误，
C、小灯泡的电阻与温度有关，小灯泡的电阻随温度的升高而增大，故C错误，
D、小灯泡的电压增大时，电流也增大，根据公式P＝UI可知，小灯泡的实际功率随电压的增大而增大，故D正确。
故选：D。
【点评】本题考查了对电阻的认识和理解、欧姆定律以及电功率的应用，关键是从图象中获取有用信息。
10．（2分）
【考点】EB：功的大小比较；FN：动能和势能的大小变化．
【分析】（1）由W＝Fs判断功的多少；
（2）由P＝Fv可判断功率的大小；
（3）减速下降的过程中，减少的动能和减少的重力势能的和等于克服空气阻力做的功；
（4）重力大小不变，匀速下降，势能减小，动能不变。
【解答】解：A、重力做的功与物体重力和下降高度有关物体的重力不变，减速下降与匀速下降的高度相同重力做的功相同，故A错误；
B、运动员减速下降时的速度大于匀速下降时的速度，根据公式P＝Fv＝Gv可知，重力大小不变时，减速下降中重力做功的功率大于匀速下降中重力做功的功率，故B正确；
C、减速下降的过程中，减少的动能和减少的重力势能的和等于克服空气阻力做的功，故C错误；
D、运动员匀速下降的过程中，动能不变，重力势能减少，机械能总量减少，故D错误。
故选：B。
【点评】本题考查功的公式，功率公式，以及能量之间的转换，难度不大。
11．（2分）
【考点】86：压强的大小及其计算；89：液体的压强的计算．
【分析】瓶内的水有压强，外界有大气压强，而瓶内水面的上方也有气体的压强，分析这三种压强之间的关系。
【解答】解：
A、一开始，瓶内气体压强p气等于大气压强p0，瓶底上表面受到的压等于大气压加上水的压强，
随着水的流出，水的速度减小，根据p水＝ρgh知，水对容器底的压强减小，且瓶内气体体积变大，压强p气也减小，所以瓶底上表面受到的压强减小，故A错误；
B、由A知水对容器底的压强减小了ρgh1，瓶内气体的压强p气也减小，所以瓶底上表面减小的压强大于ρgh1，故B错误；
C、一开始，瓶内气体压强p气等于大气压强p0，
当水面高度下降了h1时水停止流出，此时水面到出水孔的距离为h2，此时瓶内气体的压强加上h2水产生的压强等于大气压，
所以瓶内气压减小了ρgh2，故C正确；
D、设塑料瓶的底面积为S，根据F＝pS可知，塑料瓶对桌面压力减小量等于水的重力的减小量，即△F＝△G＝ρgSh1
塑料瓶对桌面压强的减小量△p＝＝＝ρgh1，故D错误。
故选：C。
【点评】能正确分析瓶内水的压强、大气压强和瓶内气体压强三者的变化关系，是正确解答的关键。
二、选择题（每题至少有两个选项正确）
12．（2分）
【考点】AE：平面镜成像的特点、原理、现象及其实验方案．
【分析】（1）透明玻璃板透光性强，成像不太清晰，一面镀膜增强了光的反射，成像清晰；
（2）物体射出的光线对人眼刺激越强，人眼感觉物体越亮，物体经过平面镜反射，反射光线进入人眼的光线越多，人眼感到物体的像越亮。在比较亮的环境中，很多物体射出光都对眼睛有刺激，干扰人的视线；
（3）实验时采用两个完全相同的蜡烛是为了便于比较物像大小关系；
（4）平面镜所成的像不是实际光会聚而得到的像，而是由反射光线的反向延长线会聚而得到的。所以平面镜所成的像是虚像。
【解答】解：A、平面镜成像原理是光的反射，因此用一面镀了膜的玻璃板做实验时，镀膜的一面应该朝向像一侧放置，一面镀膜的玻璃板反射能力比较强，成像比较清晰，故A正确；
B、在较暗的实验室点燃a蜡烛，在比较暗的环境中，减少了很多物体射出光都对眼睛的刺激，干扰人的视线减弱，a蜡烛的像更清楚，故B正确；
C、移动另一支未点燃的蜡烛b，蜡烛b和蜡烛a的像完全重合时，说明平面镜成像时，物像大小相等，比较得到像与物的大小关系，故C正确；
D、平面镜所成的像是虚像，是由反射光线的反向延长线会聚而得到的，故D错误。
故选：ABC。
【点评】探究平面镜成像特点，在近年中考题中较为热点，重在探索过程中遇到的困难、解决的办法的考查，注意体会实验过程和做题经验积累。
13．（2分）
【考点】IZ：电路的动态分析．
【分析】（1）由电路图可知，闭合开关S1时，R与R2串联，电流表测电路中的电流，电压表测R2两端的电压；再闭合开关S2后，R1与R并联后再与R2串联，电流表测R支路的电流，电压表测R2两端的电压，根据电阻的并联特点可知并联部分电阻的变化，根据欧姆定律可知电路的总电流变化，根据串联电路的电压特点可知并联部分的电压的变化，根据欧姆定律可知通过R的电流变化，根据并联电路的电流特点结合干路电流和通过R的电流变化得出通过R1的电流变化，进一步得出通过R1电流的增加量与通过R2电流的增加量变化，根据串联电路的电压特点得出R2两端电压的变化量与滑动变阻器两端电压的变化量关系；
（2）根据滑片P的移动可知接入电路中电阻的变化，根据串联电路的电压特点和欧姆定律得出干路电流的变化以及通过R1的电流变化，根据并联电路的电流特点得出通过R的电流变化，然后得出电流表恢复到原来的示数时滑片P移动的方向。
【解答】解：（1）由电路图可知，闭合开关S1时，R与R2串联，电流表测电路中的电流，电压表测R2两端的电压，
再闭合开关S2后，R1与R并联后再与R2串联，电流表测R支路的电流，电压表测R2两端的电压，
因并联电路中总电阻小于任何一个分电阻，
所以，R1与R并联后的总电阻小于R的阻值，则电路的总电阻变小，
由I＝可知，电路的总电流变大，故A错误；
由串联电路的分压特点可知，并联部分的电压变小，R两端的电压变小，
由I＝可知，R的阻值不变时，通过R的电流变小，即电流表的示数变小，
因并联电路中干路电流等于各支路电流之和，且干路电流变大，通过R的电流变小，
所以，通过R1的电流变大，且通过R1电流的增加量大于通过R2电流的增加量，故B正确；
因R2两端电压和滑动变阻器两端电压的电压之和等于电源的电压，
所以，R2两端电压的变化量与滑动变阻器两端电压的变化量相等，故C正确；
（2）当滑片P向a端移动时，接入电路中的电阻变大，并联部分的总电阻变大，
由串联电路的分压特点可知，并联部分电压变大，R2两端的电压变小，
则通过R1的电流变大，干路电流变小，
由并联电路的电流特点可知，通过R的电流变小，即电流表的示数变小；
同理可知，当滑片P向b端移动时，通过R1的电流变小，干路电流变大，通过R的电流变大，电流表的示数变大，
所以，要使电流表恢复到原来的示数，应将滑动变阻器的滑片P向b端移，故D正确。
故选：BCD。
【点评】本题考查了电路的动态分析，涉及到串并联电路的特点和欧姆定律的应用，分清电路的连接方式和判断出电流表示数的变化是关键。
14．（2分）
【考点】8O：阿基米德原理的应用；8S：物体的浮沉条件及其应用．
【分析】（1）金属块和木块叠放在水中时，浮力等于木块和金属块的总重力，根据阿基米德原理算出木块的体积，根据ρ木＝表示出木块的密度；
（2）金属块和木块叠放在水中时，浮力等于木块和金属块的总重力，将金属块取下放入水中，木块漂浮在水面上，浮力等于木块的重力，所以木块受到的减小的浮力就是金属块的重力；
金属块和木块叠放在水中时，处于漂浮状态，浮力等于木块和金属块的总重力，将金属块取下放入水中，金属块下沉至底部，总浮力等于木块的重力加上金属块的浮力，减小的浮力为金属块的重力减去金属块的浮力，也就是金属块受到的支持力；
（3）由B知减小的浮力△F浮＝G1﹣F浮金＝pS，又因为F浮金＝ρgV金属，表示出金属块的体积即可。
【解答】解：
A、金属块和木块叠放在水中时浮力F浮＝G1+G2，
由阿基米德原理可得木块的体积：V＝V排＝＝，
则木块的密度为：ρ木＝＝＝，故A正确；
B、金属块和木块叠放在水中时，处于漂浮状态，浮力等于木块和金属块的总重力，即F浮＝G1+G2，
将金属块取下放入水中，木块漂浮，金属块沉底，总浮力等于木块的重力加上金属块的浮力，即F浮′＝G2+F浮金，
所以，减小的浮力△F浮＝F浮﹣F浮′＝G1+G2﹣（G2+F浮金）＝G1﹣F浮金﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
由题知，金属块沉底后，木块再次静止时液面高度下降了h，则减小的浮力△F浮＝ρg△V排＝ρghS﹣﹣﹣﹣﹣﹣﹣﹣②，
结合①②可得，金属块沉底时，其受到的支持力F支＝G1﹣F浮金＝ρghS＝pS，
所以木块与金属块受到的浮力和减小了pS，其木块受到的浮力的减小量即金属块的重力，大于pS，故B错误；
CD、由B知减小的浮力△F浮＝G1﹣F浮金＝pS，又因为F浮金＝ρgV金属，
所以G1﹣ρgV金属＝pS，解得：V金属＝，故CD错误。
故选：A。
【点评】本题关键有二：一是漂浮条件的使用，二是对阿基米德原理的理解和应用。关键是公式及其变形的灵活运用，难点是对物体进行受力分析。
二、填空题（本题共10小题，每小题2分，共20分）
15．（2分）
【考点】A2：光在均匀介质中直线传播；A4：光的传播速度与光年．
【分析】根据光速和光直线传播造成的现象进行解答。
【解答】解：（1）在树荫下的地面上看到圆形的小亮斑，这是光的直线传播形成的；
（2）光在真空中传播的速度最快，其速度为3×108m/s。
故答案为：直线传播；3×108。
【点评】本题考查了光速和光的直线传播，是一道基础题。
16．（2分）
【考点】52：参照物及其选择；GM：内燃机的四个冲程．
【分析】（1）内燃机在压缩冲程的能量转化，压缩冲程是机械能转化为内能的冲程，做功冲程将内能转化成机械能；
（2）判断一个物体是运动的还是静止的，要看这个物体与所选参照物之间是否有位置变化，若位置有变化，则物体相对于参照物是运动的；若位置没有变化，则物体相对于参照物是静止的。
【解答】解：
发动机工作时，在做功冲程中将内能转化为机械能；
在汽车行驶过程中，以汽车为参照物，司机相对于汽车的位置没有发生了变化，所以是静止的。
故答案为：做功；静止。
【点评】本题以汽车为背景，考查了汽油机四冲程中的能量转化、物体运动情况的判断，要求灵活运用所学知识，属于基础性题目。
17．（2分）
【考点】42：半导体的特点与作用；D2：电磁波的传播与应用．
【分析】移动电话就是靠发射和接收电磁波来传递信息的；
半导体是指导电性能介于导体好绝缘体之间；集成电路是由半导体材料制成的。
【解答】解：手机是靠电磁波来传递信息的；
通信设备中的集成电路是由半导体材料制成的。
故答案为：电磁；半导体。
【点评】本题考查的电磁波、半导体的应用等知识，是一道学科综合题。
18．（2分）
【考点】CB：安培定则及其应用；CE：影响电磁铁磁性强弱的因素．
【分析】开关闭合后，根据电流方向利用安培定则可判断螺线管的磁极，则由磁极间的相互作用可判出小磁针的指向；由滑动变阻器的滑片移动可得出电路中电流的变化，则可得出螺线管中磁场的变化。
【解答】解：由图知，电路通电时，电流从通电螺线管的下端流入，从上端流出，由安培定则可以判断出通电螺线管的上
为N极，下端为S极，
当滑动变阻器滑片P向b移动时，滑动变阻器连入电路的电阻变大，电路中电流变小，通电螺线管的磁性减弱。
故答案为：S；减弱。
【点评】该题考查了安培定则的应用、磁极间的作用规律的应用、电磁铁磁性强弱的影响因素等知识点，是一道综合题。
19．（2分）
【考点】K2：能源的分类；K7：核裂变．
【分析】（1）核裂变和核聚变都能释放能量，但是又有区别，对于核裂变是可控的，如核电站的核反应堆就是通过核裂变提供能量的，对于核聚变过程不可控，如氢弹爆炸就是利用核聚变释放能量；
（2）从能源是否可再利用的角度可分为可再生能源和不可再生能源，化石能源、核能会越用越少，不可能在短期内从自然界得到补充，所以它们属于不可再生能源；而风能、水能、太阳能、生物质能，可以在自然界里源源不断的得到补充，所以它们属于可再生能源。
【解答】解：
（1）核电站是利用原子核发生裂变时释放出的核能来发电的；
（2）核能消耗后不能在短时间内从自然界得到补充，是不可再生能源。
故答案为：裂；不可再生。
【点评】本题考查了学生对核能的利用情况的了解，属于基础知识的考查，比较简单。
20．（2分）
【考点】28：密度及其特性；6L：惯性．
【分析】物体保持运动状态不变的性质叫做惯性；
一定质量的物质，密度与体积成反比。
【解答】解：（1）体温计在使用之前，需要先用力向下甩，里面的水银随着体温计一起向下运动，当体温计停下时，水银由于惯性继续向下运动，就回到玻璃泡内了；
（2）测体温时，体温计内的水银柱变长，但物质多少不变，即水银的质量不变；在质量一定时，水银温度升高，体积增大，由公式ρ＝知：水银的密度变小。
故答案为：惯性；变小。
【点评】此题考查了惯性现象及密度计算公式的应用，属于基本概念和规律的考查，难度不大。
21．（2分）
【考点】B7：凸透镜成像规律及其探究实验．
【分析】（1）物体指的是烛焰；
（2）根据“物远像近像变小”和“物近像远像变大”的成像规律分析解答。
【解答】解：光屏上承接的是烛焰的像，所以成像物体是烛焰；
根据“物远像近像变小”和“物近像远像变大”的成像规律，可知像的移动方向与物体的移动方向相同。
故答案为：烛焰；相同。
【点评】此题是探究凸透镜成像的规律，常见题目。
22．（2分）
【考点】6W：力的合成与应用；FU：动能和势能的转化与守恒．
【分析】（1）影响动能大小的因素：质量、速度。质量越大，速度越大，动能越大；
（2）影响弹性势能大小的因素：弹性形变程度。弹性形变程度越大，弹性势能就越大；
（3）运动员从接触跳板开始，受到向上的弹力和重力两个力，在整个过程中，弹力从0增加到最大，
【解答】解：蹦床运动员从高处落下，在与蹦床面将要接触时，具有一定的动能，与蹦床面接触后，床面发生弹性形变，运动员的动能变小，蹦床的弹性势能变大，即运动员的动能转化成蹦床的弹性势能。
与蹦床面接触后，床面发生形变，形变程度越大，弹性势能越大，蹦床运动员运动到最低点后，将向上做加速运动，受到的合力方向向上，所以此时受到的向上的弹力大于向下的重力。
故答案为：弹性势；大于。
【点评】本题考查了动能和弹性势能的概念及影响其大小的因素，属于基本内容。在判断动能、弹性势能的大小时，要注意看影响它们大小的因素怎么变化。
23．（2分）
【考点】AN：作光的折射光路图．
【分析】根据光的折射规律作图：折射光线、入射光线、法线在同一个平面内，折射光线与入射光线分居法线两侧，光由其它介质斜射入空气中时，折射光线远离法线，折射角大于入射角。
【解答】解：光从玻璃斜射入空气中时发生偏折，折射光线与法线的夹角即为折射角，折射角γ大于入射角，如图所示：

【点评】本题考查做光的折射光路图，属于基本作图题型，关键是熟悉折射定律的内容。
24．（2分）
【考点】6H：力的示意图与图示；7P：力臂的画法．
【分析】①力臂的画法是：从支点向力的作用线做垂线。
②要画重力的示意图首先要找力的作用点，即重心，从力的作用点起沿重力的方向画一条带箭头的线段。若知道重力的大小在线段的末尾标上力的大小。
【解答】解：
O点是杠杆的支点，从支点向拉力F1作用线做垂线，可得动力臂L1；
重物的重心在物体的几何重心，重力的方向是竖直向下的，从重心沿竖直向下的方向，画一条带箭头的线段，标上重力符号G，如图所示：

【点评】本题主要考查学生对重力的示意图，以及力臂的画法的了解和掌握，是一道中档题，也是中招的热点。
四、解答题（共3小题，满分20分）
25．（5分）
【考点】GG：热量的计算；GJ：燃料的热值及其计算．
【分析】（1）知道水的质量、水的比热容和水的温度变化，可利用吸热公式Q吸＝cm（t﹣t0）求出水吸收的热量；
（2）利用η＝求烟煤完全燃烧放出的热量，再利用Q放＝mq求需要完全燃烧烟煤的质量。
【解答】解：
（1）水吸收的热量：
Q吸＝cm（t﹣t0）
＝4.2×103 J/（kg•℃）×4000kg×（75℃﹣25℃）
＝8.4×108J；
（2）由η＝＝70%得烟煤完全燃烧放出的热量：
Q放＝＝＝1.2×109J，
由Q放＝mq得需要烟煤的质量：
m煤＝＝40kg。
答：（1）这些水吸收的热量是8.4×108J；
（2）烧这些水锅炉需要消耗烟煤的质量是40kg。
