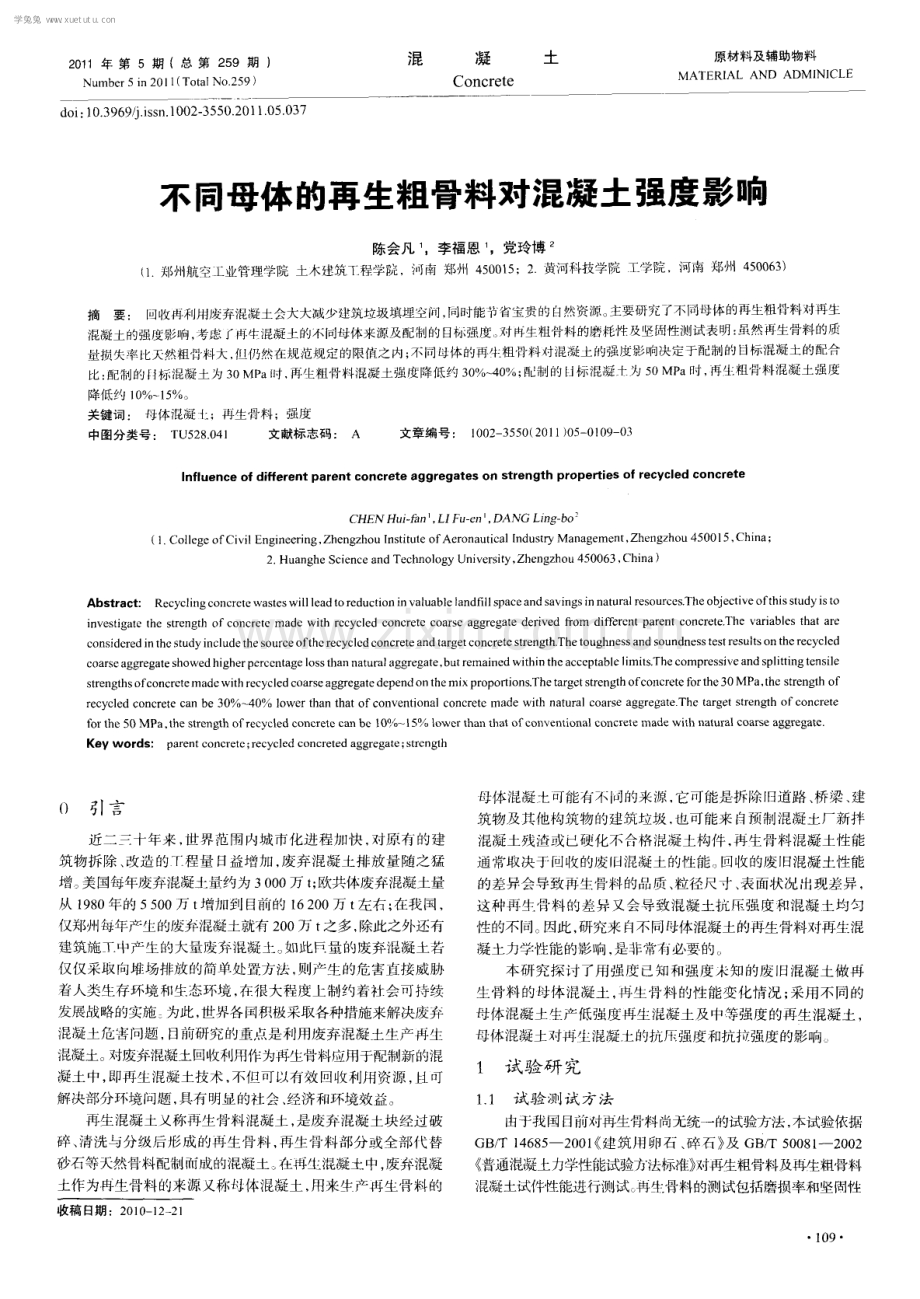

不同母体的再生粗骨料对混凝土强度影响.pdf

2 0 1 1 年 第5期 (总 第 2 5 9 期 ) Nu mb e r 5i n 2 01 l ( To t a l No 2 5 9) 混 凝 土 Co nc r e t e d o i ： 1 0 3 9 6 9 i s s n 1 0 0 2 3 5 5 0 2 0 1 1 0 5 0 3 7 原 材料及辅助物料 M ATE RI AL AND ADM I NI CLE 不同母体的再生粗骨料对混凝土强度影响 陈会凡 ，李 福恩 ，党玲博 ( 1 郑州航空工业管理学院 土术建筑1 程学院， 河南 郑州 4 5 0 0 1 5 ；2 黄河科技学院 工学院，河南 郑州 4 5 0 0 6 3 ) 摘要 ： 回收冉利用废 弃混凝 土会大大减少建筑垃圾填埋空间 ， 同时能节 省宝贵 的 自然资源 。 主要 研究了不 同母体 的再生粗骨料对再生 混凝土的强度影响 ， 考虑 r再牛混凝土的不 母体来源及配制的 目标强度 对 冉 ： 生粗骨料的磨耗性 及坚 强性测 试表 明： 虽然 再生骨料的质 量损失率 比灭然粗骨料 大 ， 但仍 然在规范规定的限伉之内 ； 不 同 体 的再牛粗骨 料对混凝土的强度影响决定 于配制 的 目标混凝土的配合 比： 配制 的目标混凝土 为 3 0MP a 时 ， 再生粗骨料 混凝土 强度降低约 3 O 4 0 ； 制的 日标 混凝 士 为 5 0MP a时 ， 再生粗骨料混凝土 强度 降低约 1 O 1 5 。 关键词 ： 母体混凝 1 。 再生骨料 ；强度 中图分类号 ： T U 5 2 8 0 4 1 文献标 志码： A 文章编号 ： 1 0 0 2 3 5 5 0 ( 2 0 1 1 ) 0 5 0 1 O 9 0 3 I n f l uen c e o f d i ffe r en t pa r e nt c onc r e t e a ggr eg a t e s on s t r eng t h pr ope r t i e s of r e c yc l e d c onc r e t e CHEN Hu i f a n U Fu e n。 DANG Li n g b o ! ( 1 Co l l e g e o fCi v i l E n g i n e e r i n g， Z he n g z h o ul n s t i t u t e o f Ae r o n a u t i c a lI n d u s t r yMa n a g e me nt ， Z h e n g z h o u4 5 0 01 5， Ch i n a 2 Hu a n g h e S c i e n c e a n d Te c h n o l o g y Un i v e r s i t y， Zh e n g z h o u 4 5 0 0 6 3， Ch i n a) Ab s t r a c t ： R e c y c l i n g c o n c r e t e wa s t e s wi l l l e a d t o r e d u c t i o n in v a lu a b l e l a n d fi l l s p a c e a n d s a v i n g s i n n a t u r a l r e s o u r c e s T h e o b j e c t i v e o f t h i s s t u d y i s t O i n v e s t i g a t e t h e s t r e n g t h o f c o n c r e t e ma d e wi t h r e c y c l e d c o n c r e t e c o a r s e a g g r e g a t e d e r i v e d f r o m d i ffe r e n t p a r e n t c o nc r e t e Th e v a r i a b l e s t h a t a r e c o n s i d e r e d i n t h e s t u d y i n c l u d e t h e s o u r c e o f t h e r e c y c l e d c o n c r e t e a n d t a r g e t c o n c r e t e s t r e n g t h T h e t o u g h n e s s a n d s o u n d n e s s t e s t r e s u l t s o n t h e r e c y c l e d c o a r s ea g g r e g a t e s h O we dh i g h e r p e r c e n t a g el o s s t h a nn a t u r a l a g g r e g a t e ， b u t r e ma i n e dwi t h i nt h e a c c e p t a b l el i mi t s Th e c o mp r e s s i v ea n d s p l i t t i n gt e n s i l e s t r e n g t h s o f c o n c r e t e m a d ewi t h r e c y c l e dc o a r s e a g g r e g a t ed e p e n do nt h e m i xp r o po i o ns Th e t a r g e t s t r e n g t ho f c o nc r e t ef o r t h e 30M P a ， t h e s t r e n g t h o f r e c y c l e d c o n c r e t e c a n b e 3 0 4 0 l o we r t h a n t h a t o f c o n v e n t i o n a l c on c r e t e m a d e wi t h n a t u r a l c o a r s e a g g r e g a t e Th e t a r g e t s t r e n g t h o f c o n c r e t e f o r t h e 5 0M P a t h e s t r e ng t h o f r e c y c l e d c o n c r e t e c a nb e 1 0 l 5 l o we rt h a nt h a t o fc o n v e nt i o n a l c o n c r e t em a d ewi t h n a t u r a l c o a r s e a g g r e g a t e Ke y w or ds ： p a r e n t c o n c r e t e； r e c y c l e d c o n c r e t e d a g g r e g a t e ； s t r e n g t h 0 引言 近二 十年来 ， 世 界范 同内城市化进程加 快 ， 对原有 的建 筑物拆除 、 改造 的一 f ： 程 量 日益增 加 ， 废 弃混凝土排 放量随之孺 增 。 美国每年废弃混凝土量约为 3 0 0 0 万 t ； 欧共体废弃混凝土量 从 l 9 8 0年的 5 5 0 0万 t 增加到 目前 的 1 6 2 0 0万 t 左右 ； 在我 围 ， 仪郑州每年产生的废弃混凝土就有 2 0 0 万 t 之多 ， 除此之外还有 建筑施 _T中产生的大量废弃混凝土 。 如此巨量的废弃混凝土若 仅仅采收 向堆场排放的简单处置方法 ， 则产生 的危 害直接威胁 着人类生存环境和生态环境 ， 存很大程度上制约 着社 会可持续 发展战略的实施： 为此， 世界各围积极采取各种措施来解决废弃 混凝土危害问题 ， 目前研究的重点是利用废弃混凝土生产冉生 混凝土。 对废弃混凝土回收利用作为再生骨料应用于配制新的混 凝土中 ， 即再生混凝土技术 ， 不但 可以有效 回收利 资源 ， H 呵 解决部分环境问题 ， 具有明显 的社 会 、 经济 和环境效益。 再生混凝土 义称再生骨料混凝土 ， 是废弃 混凝 土块经过破 碎、 清洗与分级 后形成 的再 生骨料 ， 再生骨料 部分或全部 代替 砂石等天然骨料配制而成的混凝土。 在冉d -2 F 凝土中， 废弁混凝 土作为冉生骨料的来源又称 体混凝土， 用来生产再生骨料的 收稿 E t 期 ：2 0 1 0 - 1 2 - 2 1 母体 混凝 士 可能有不问的来源 ， 它 可能是拆 除旧道 路 、 桥 梁 、 建 筑物及其他构筑物 的建筑 垃圾 ， 也可能来 自预制 混凝土厂新拌 混凝土残渣 或已硬化不合格混凝土构件 ， 再生 骨料混凝土性能 通常取决于 收 的废 l L 混凝 土的性 能。 回收的废旧混凝土性能 的差异会导致再生骨料 的品质 、 粒径尺寸 、 表面状 兄出现差异 ， 这种再 _牛骨料 的差异 又会导 致混凝土抗 压强度 和混 凝 土均 匀 性 的不 同。 因此 ， 研究来 自不 同母体混凝土 的再生骨料对再生混 凝土力学性 能的影响 ， 是非常有必要 的。 本研究探讨 了用 强度已知和 强度 术知 的废 旧混凝 土做再 生 骨料 的母体混凝土 ， 冉生 骨料 的性 能变化情 况 ； 采用不同 的 母体混凝土 生产 低强 度 生混凝 土及中等强度的再生混凝土 ， 母体混凝土对再生混凝 七的抗 强度和抗 强度的影响。 1 试 验 研 究 1 1 试 验 测试 方法 由于我国 目前对冉生骨料 尚无统一的试验方法 ， 本试验依据 G B T 1 4 6 8 5 - 2 0 0 1 建 筑用 卵石 、 碎 石 及 GB T 5 0 0 8 l 一2 0 0 2 普通混凝上力学性能试验方法标准 对再生粗骨料及再生粗骨料 混凝士试件性 能进行测试。 冉生骨料的测试包括磨损率和坚同性 1 0 9 学兔兔 w w w .x u e t u t u .c o m 测试 ， 混凝土 试件 的测 试包 括 2 8 d龄期 的 1 5 0 m m 1 5 0 mI n 1 5 0 mm立方体试件抗压强度、 劈裂抗拉强度。 混凝土试件的成 型养护及测试均在郑州航空管理学院土木建筑与高性能材料 试验 中心进行 。 1 2 骨料级配 再生骨料的母体混凝土来 自于两种不同的混凝土 ： 一种来 自是实验室试验的废弃试块 ， 混凝土强度已知； 另一种来 A 个垃圾堆场， 强度未知。 为了具有可比性， 通过筛分使再生骨料 混凝土骨料级配与天然骨料混凝土骨料级配保持一致， 试验中 使用的骨料级配具体见表 1 。 表 1 混凝土试件粗骨料级配 方筛孔 尺寸 mm 筛余 百分数 2 6 5 O 1 9 0 0 1 6 0 0 9 5 0 4 7 5 2- 3 6 O 8 9 4 8 0 2 5 4 1 2 7 5 O 1 3配合 比设计 为了使试验结果进行客观的比较， 本研究对混凝土的配合 比进行了控制 ， 设计了两种 2 8 d抗压强度不同的混凝土： 目 标配制强度为 3 0 MP a的混凝土； 目标配制强度为 5 0 MP a 的 混凝土。 两种混凝土均不使用外加剂， 坍落度均控制在 1 0 0 mi T l 。 表 2 给出了两种天然骨料混凝土的基准用水量及其他材料用量。 同天然砂石骨料相比， 再生骨料表面包裹着相当数量的水泥砂 浆， 由于水泥砂浆的孑 L 隙率大， 棱角众多， 所以再生骨料的孑 L 隙 率较大， 吸水率较高 ， 为了使再生骨料混凝土与天然混凝土具 有相 同的坍落度 ， 再生骨料混凝 土需 要 比天然 骨料混凝 土增 加 约 1 0 的用水量 。 表 2 两种不 同配合比混凝 土材料用量表 1 4试验设 计 在试验中采用 4种不同种类的骨料 ： 天然骨料 ； 母体 混凝土来源不明的再生骨料 ； 根据表 2配合比 1 生产的混凝 土压碎 获得 的再生 骨料 ； 根据表 2配合 比 2生产的混凝土压 碎获得的再生骨料。 以上 4种骨料分别按表 2中配合比 1 和配 合比2拌制了 8 种不同的混凝土， 为了考虑每个组合的变化， 每 种混凝土浇筑了6 个立方抗压标准试件， 共4 8 个试件进行养护 ， 测试 ， 获取不同粗 骨料混凝土的抗压强度 和抗拉强度。 1 5测试 结果 1 5 1 再 生骨料 的耐磨性 骨料的强度 、 耐磨性及弹性模量是与骨料孑 L 隙率有密切关 系的性质 ， 经验表 明 ， 天然骨料密度较大且强度较 高 ， 因此一般 不是限制混凝土强度发展的因素。 本试验利用洛杉矶磨耗试验 ( J T J 0 5 8 T 0 3 1 7 2 0 o 0 )来评定天然骨料及再生骨料的耐磨性， 试验结果见图 1 。 由图可知， 再生骨料的磨耗率比天然骨料高， 约 为 3 0 左右； 母体混凝土的强度与再生骨料的耐磨性有关： 一 般母体混凝土强度越高 ， 磨耗 率越 低 ； 在所有再生粗骨料 中， 未 1 1 0 薹善 天然 5 OMP a 3 0 MP a 不明来 源 混 凝土 混凝 土 混 凝土 粗 骨料来 源 图 1 骨料耐磨性试验 知来源的母体混凝土生产的再生骨料的磨耗率最高( 约 3 4 ) ， 这是因为不明来源的旧混凝土质量低劣所致。 不过所有的再生 粗骨料的磨耗率都在规范所要求的结构混凝土限制之内( 4 5 ) 。 1 5 2 骨料的坚固性 粗骨料 的坚 固性是粗骨料抵抗风化作用的一种性质 ， 在冻 融或干湿循环作用下， 骨料的体积减小则这种骨料是不够坚固 的， 不能用于生产特殊环境要求下的混凝土。 坚固性不足的骨料 用于潮湿或干湿交替作用下的混凝土会导致混凝土恶化破坏。 本研究根据 J GJ 5 2 2 o 0 6 普通混凝土用砂、 石质量及检验方 法标准 ， 采用硫酸钠溶液进行试验， 对粗骨料坚固性进行了检 验， 检验结果见图2所示。 由图可知， 再生骨料的质量损失比天 然骨料高； 母体混凝土的坚固性与再生骨料的强度有关 ， 其规 律与图 1 强度结论非常像似 ， 但是只有已知来源( 3 0 MP a 废旧 混凝土和 5 0 MP a 的废 旧混凝土 ) 的坚固性符合要求( 1 2 ) 。 试 验数据表 明从 垃圾堆场 回收的来源不 明的母 体混凝土 生产的 再生粗料性能最差 。 1 5 12 喜9 3 0 团 1 99 5m m 口 9 5 4 7 5 m m 豳 ： 震 ， 霉 天然 5 0 MP a 3 0 MP a 不 明来源 混凝 土 混凝 土 混凝土 粗骨料 来源 图 2骨料坚 固性试验 1 5 3 混凝土的抗压强度 试 验表 明再生 粗骨料混凝土粗 骨料与水泥胶 体界面有很 高的黏结强度， 主要原因是再生粗骨料表面有较多的棱角且表 面包裹有较多的水泥水化物。 图3给出了基于配合比 I 的不同 粗骨料混凝土试块的抗压强度， 图 4给出了基于配合比2的不 同粗骨料混凝土试块 的抗压强度 。 垂 4蓁 嚣 0 置 曩 天然 5 0MPa 3 0MP a 不 明来源 混凝土 混凝 土 混凝 土 粗骨料 来源 图 3 按配合比 1配制的混凝土抗压 强度 从图 3可知， 用于生产再生粗骨料的母体混凝土强度高于 目标混凝土强度时( 5 0 MP a 混凝土做再生粗骨料的母体混凝土) ， 再生粗骨料 昆 凝土的强度和天然骨料混凝土立方抗压强度相 同； 用于生产再生粗骨料的母体混凝土强度低于 目标混凝土强 度时( 3 0 UP a 混凝土及来源不明的混凝土做再生粗骨料的母体混 学兔兔 w w w .x u e t u t u .c o m ； 量 i 5 露 灭然 5 0MP a 3 0MP a 不 明来源 混 凝土 混凝 土 混凝 上 粗 骨料来 源 图 4 按配合比 2配制的混凝土抗压强度 凝土 ) ， 再生粗 骨料混凝 土的强度 比天然骨料混凝土立方抗压强 度低 ， 3 0 MP a混凝土做母体 混凝土生产再生骨料 混凝 土时 ， 混 凝土的立方抗压强度 比天然骨料混凝土低 3 0 ， 未知来源混凝 土做母体混凝土生产再生混凝土 比天然混凝土强度低约 4 0 。 图 4是基于配合 比 2 ( 目标配制强度为 5 0 MP a ) N 试的混凝 土立方抗压强度结果 ， 其规律与图 3非常像似 ， 唯一不同的是 ， 用 3 0 MP a 废 旧混凝土及来源不明废 旧混凝土做母 体混凝土生产的 再生骨料混凝土的强度降低比配合比 l 中要少， 3 0 MP a 废旧混凝 土做母体混凝土生产的再生混凝土抗压强度降低约为 1 0 ， 来源 不明的废 旧混凝土做母体混凝土生产再生混凝土抗压强度降低约 为 1 5 。 注意 ， 第 2 组混凝土的配合 比中减少了砂 的用量 ， 增加 了 水泥用量 ， 但与第 l 组混凝土相比， 粗骨料用量是相同的。 图 3和 图 4的结果呈现 了两个重要 的现象 ： 第一 ， 如果 粗 骨料数量保持不变 ， 用再生粗骨料配制 中等强度 的再生 混凝土 比低强度 混凝 土强度损失小 。 这是 因为混凝 土的强度很 大程度 来源于水泥浆体和粗骨料的黏结强度， 当单位立方米混凝土中 水泥用量增加 时， 再生粗骨料 本身的缺陷对 混凝土强度 的影 响 减弱 。 第二 ， 用不小于 5 0 MP a的废 旧混凝土做母 体混凝土生产 3 0 MP a 和 5 0 MP a的再生骨料混凝土时 ， 其抗 压强度与天然骨 料混凝土强度相同。 虽然本研究并没有对这个结论进行论证 ， 但 显然用大于 5 0 MP a的废 旧混凝土做母体生产 中低强度的再生 混凝土显然是 可实现的。 如前所述 ， 为 了使天然骨料混凝土和再生骨料混凝土保 持 相同的坍落度 ， 在再生骨料混凝土中增加了约 1 0 的用水量， 配 合比中多出的水分对混凝土的强度是有影响的， 可以设想， 如果 采用外加剂使再生骨料混凝土的坍落度与天然骨料混凝土工 作性保持一致而使另种混凝土有相同的用水量 ， 则再生混凝土 的强度可能要 比天然骨料混凝 土的强度要高 。 1 5 4 混凝土 的劈裂抗拉 强度 根据 G B T 5 0 0 8 1 2 o 0 2 普通混凝土力学 性能试验 方法标 准 中规定的劈拉试验方法对混凝土试件进行抗托强度测定 ， 测试结果见图 5 ( 目标配制强度为 3 0 MP a的第 l 组配合 比) 和 图 6 ( 目标 配制强度为 5 0 MP a 的第 2 组 配合 比) 。 5 善4 2 1 擞 0 天然 5 0MP a 3 0MP a 不 明来源 混凝土 混凝 土 混凝 土 粗骨料来 源 图 5 按配合比 1配制的混凝土劈 裂抗拉强度 对于第 1 组配合比混凝土， 图 5结果显示， 用 5 0 MP a废弃 混凝土做母体混凝土生产的冉生混凝土抗拉强度和天然骨料混 5 4 嚣 ， 鬟 2 1 O 糜 蠢 天然 5 0MP a 3 0MP a 不明来源 混 凝 士 混凝 土 混 凝土 粗骨料来 源 图 6按配合比 2配制的混凝土劈裂抗 拉强度 凝土是相同的， 用 3 0 MP a 和来源不明的混凝土做母体混凝土生 产 的再生混凝土的抗拉强度比天然骨料混凝土低约 2 5 3 0 。 对 于第 2 组 配合 比， 图 6 结果显 示 ， 用 5 0 MP a 废弃混凝 土 做母 体混凝 土生产 的再 生混凝土 抗拉强度 和天然骨料 混凝 土 是相 同的 ， 用 3 0 MP a和来源不 明的混凝 土做母体混凝 土生产 的再 生混凝 土的抗拉强 度 比天然 骨料 混凝土低 约 1 0 1 5 。 图 5 、 6 对 比分析 可知 ， 再生骨料对较 高强度混 凝土的不利影 响 大大降低， 这与立方抗压试验结果一致。 2结 论 ( 1 ) 根据洛杉 矶磨耗试 验( J T J 0 5 8 T 0 3 1 7 2 o 0 O ) 对再 生粗 骨料 的耐磨 性进行 测试 ， 结果表 明 ： 以不 同来 源的混凝土做 再 生 骨料 的母 体混凝土 ， 其磨 耗损失都在规范规定的不大于 4 5 限定范 围之 内。 ( 2 ) 根据 J GJ 5 2 2 0 0 6 普通混凝 土用砂 、 石质量及检验 方 法标准 中硫酸钠溶液性试验方法对再生骨料的坚固进行测试 ， 结果表明 ： 用强度等级不小于 3 0 MP a的废 旧混凝土做母体混凝 土生产的再生粗骨料其坚固性符合要求， 5次饱和硫酸钠溶液 浸渍损失不大于 1 2 。 ( 3 ) 用再生 粗骨料配制 再生混凝 土 ， 其 目标 配制强度 较高 时 ， 再生骨料对混凝 土抗 压强度及抗拉强度 的影响较小。 ( 4 ) 采用 5 0 MP a以上的废旧混凝土做母体混凝土生产再 生 混凝 土 ， 再生混凝土 的抗压 强度及抗 拉强度与天然混凝 土的 抗压及抗拉强 度相 当 ， 因此 ， 可 以对 5 0 MP a 以上的废 旧混凝 土 进行现场破碎筛分作为再生粗骨料代替天然粗骨料 。 ( 5 ) 不使用外加剂的情况下， 为了保证再生混凝土的和易 性 ， 在拌制 再生混凝 土时需增加 单位立方 米用水量 ， 这是 导致 再生混凝 土强度降低的主要原 【六 j 。 参考 文献 ： 1 1 C O L L E P A R DI M L e t t e r s t o t h e e d i t o r J C o n c r e t e I n t ， 2 0 0 2 ， 2 4 ( 1 2 ) 1 9 -21 2 】C MR A 2 0 0 4， h t t p ： w ww c d r e c y c l i n g o r g f 3 J S A G O C R E N T S I L K K， B RWN T， T A YI O R A H P e r f o ml a n c e o f c 0 n c r e t e ma d e wi t h c o mme r c i a l l y p r o d u c e d c o a r s e r e c y c l e d c o n c r e t e a g g r e g a t e J C e me n t C o n c r e t e R e s ， 2 0 0 1 ( 3 1 ) ： 7 0 7 7 1 2 【 4 】衍擦i ， 金世伟 再 生混 凝土基本性 能的影响研究 I J J l浙江水利 水电专 科学校 学报 ， 2 0 0 9， 2 1 ( 1 ) ： 6 8 7 1 5 】E V A NG E L I S T A I ， D E B RI T O J D u r a b i l i t y p e r f o r m a n c e o f c o n c r e t e ma d e w i t h fi n e r e c y c l e d c o n c r e t e a g g r e g a t e s 叨 C e me n t &C o n c r e t e C o rn p o s i t e s ， 2 0 1 0， 3 2 ( 9 ) ： 9 1 4 6 】侯劲汝 ， 张继 疆 ， 赵紫 苓 道路 再生混 凝土基 本性 能的探讨 J 1 _ 2 0 0 7 ( 8 ) ： 3 2 3 6 下转 第 1 3 5页 因 因 图 网 学兔兔 w w w .x u e t u t u .c o m 知， 掺入聚丙烯纤维能够使受弯构件的裂缝数量增多， 裂缝间 距减小 ， 裂缝控制效果较好 ， 并且试验梁均满足 混凝 土结构设 计规范 裂缝宽度限值要求。 由此可见，配置蒙皮配筋和掺入聚丙烯纤维的混凝土梁 ， 裂缝分布较为均匀， 数量较多， 在纯弯段内更加密集， 梁在正常 使用阶段均能够满足裂缝宽度限值要求。两种方法均可作为控 制高强钢筋混凝土梁裂缝宽度的有效措施 。 4结 论 ( 1 ) 配置 H R B 5 0 0级钢筋 的混凝 土受 弯构件 受力特征与普 通钢筋混凝土受 弯构 件相 同。 同时 ， 配置 蒙皮 钢筋和掺人 聚丙 烯纤 维的混凝土受 弯构件 的受力性 能和普通 钢筋混凝土混凝 土受弯构件的受力性能相 同。 ( 2 ) 对 于配置 H R B 5 0 0级钢筋 的混凝土受 弯构 ， 蒙皮 钢筋 的配置不能延缓构件的开裂 ， 但能提高构件的极 限承载力。 而聚 丙烯纤维 的掺 入能够提高构件的抗裂能力 ， 但对提高构件 的承 载力没有显著的效果 。 ( 3 ) 配置蒙皮 钢筋后试验 梁的挠度显著 降低 ， 而加入 聚丙 烯纤维的试验梁挠度影响较小 。 因此 ， 对于提高构件的刚度减小 构件变形 ， 配置蒙皮钢筋 的做法优于掺入 聚丙烯纤维的做法 。 ( 4 ) 增 加蒙皮配筋 和掺人聚丙烯纤 维的混凝土 梁 ， 在纯弯 段内裂缝分布较为均匀， 数量较多 ， 达到控制裂缝宽度目的， 同 时也使得梁在正常使用阶段能够满足裂缝宽度限值要求。 因此 ， 两种方法均可作为控制高强钢筋混凝土梁裂缝宽度的有效措施。 上接第 1 1 1页 7 】AN N K Y， A HN J H， R Y OU J S T h e i mp o r t a n c e )f c h l o r i d e c o n t e n t a t t h e c o nc r e t e S H D Ca C e i n a s s e s s i n g t h e t i me t o c o r r o s i o n o f s t e e l i n C O I l c r e t e s t r u c t u r e s l J C o n s t r u c t B u i l d Ma t e r ， 2 0 0 9 ： 2 3 ( 1 ) ： 2 3 9 2 4 5 f 8 J K HA T I B J M P o r p e r t i e s o f c o n c r e t e i n c o r p o r a t i n g fi n e r e c y c l e d a g g r e g a t e 1 C e me n t C o n c r R e s ， 2 0 0 5 ， 3 5 ( 4 ) ： 7 6 3 7 6 9 9 】P O ON C， C H A N DT h e u s e o f r e c y c l e d a g g r e g a t e i n c o n c r e t e i n Ho n g 参考文献 ： 1 1 徐有邻 我国混凝土结构用钢筋的现状及发展 土木工程学报， 1 9 9 9 ， 3 2 ( 5 ) ： 3 - 9 f 2 1 G B 5 0 0 1 0 -2 0 0 2 ， 混凝土结构设计规范 北京： 中国建筑工业出皈 社 ， 2 0 0 2 3 1王铁宏 亟 需推 广应用高强钢筋 和高性能混凝土 建设科技 ， 2 0 0 5 ( 6 ) ： 2 8 2 9 f 4 1 MAN S U R M A， T AN K H， L E E S L， e t a 1 C r a c k w i d t h i n c o n c r e t e me mb e r s r e i n f o r c e d w i t h w e l d e d w i r e f a b r i c J AC I S t r u c t u r a l J o u r n a l ， 1 9 9 1 ， 2 ( 8 8 ) ： 1 4 7 1 5 4 5 1 滕智明钢筋混凝土基本构件I M 】 北京： 清华人学出皈社， 1 9 9 2 【 6 V O I G T T， B U I V K， S H AH S P D r y i n g s h r i n k a g e o f c o n c r e t e r e i n f o r c e d w i t h fi b e is a n d w e l d e d w i r e f a b ri c J AC I Ma t e ri a l s J o u r n a l ， 2 0 0 4 ， 1 0 l ( 3 ) ： 2 3 3 2 4 1 f 7 】 蔡中民 混凝土结构试验与检测技术 M 北京 ： 机械工业出版社， 2 0 0 5 f 8 1 G B 5 0 0 0 9 -2 0 0 1 ， 建筑结构荷载规范 s 】 E 京 ： 中国建筑工业出版 社 ， 2 0 0 2 【 9 J B E R N O L D L E， C HA N G P P o t e n t i a l g a i n s t h r o u g t h w e l d e d w i r eb ri e i n f o r c e me n t J J o u r n a l o f C o n s t r u c t i o n E n g i n e e r i n g a n d Ma n a g e m e n t ， 1 9 9 2 ， 1 1 8 ( 2 ) ： 2 4 4 2 5 7 作者简介： 李艳艳09 7 9 一 ) ， 女， 副教授， 博士， 主要从事结构工程研究。 联系地址 ： 天津市北辰区辰达路听景园 1 9 - 2 6 0 2 ( 3 0 0 1 3 4 ) 联系电话 ： 1 3 9 2 0 1 7 7 9 0 4 Ko n g J R e s C o n s e r v R e c y c l ， 2 0 0 7 ， 5 0 ( 3 ) ： 2 9 3 3 0 5 作者简 介： 联 系地址 ： 联 系电话 ： 陈会凡( 1 9 7 3 一 ) ， 女， 讲师， 硕士研究生， 主要从事土木工程 材料教学与研究。 郑州航 空工业 管理学院土木建筑工程学院( 4 5 o o t 5 ) 0 3 71 6 6 0 0 21 O 9 广州将预拌混凝土企业纳入诚信评价体系 日前 ， 广州市城乡建设委发 出通知 ， 征求相关 的意见 。按照规定所有在广州市行政区域内供 应预拌混凝土并取得建设行政主管 部门颁发的 建筑业企业资质等级证书 的预拌混凝土生产企业均应纳入诚信评价的范围。 据介绍， 诚信评价南评分和扣分构成 ， 主要包括质量保证体系、 试验室管理、 原材料质量、 混凝土出厂质量 、 执行行业管理规定 等。评分以广州市混凝土质量追踪及动态监管系统中录人 的第三方检测的标准养护混凝土试件强度检测结果和相应混凝土试件 总 组数为统计依据。 混凝土试件强度保证率和相应的混凝土试件总组数分别计分， 两者合计即企业评分原始分。 企业当月基准分由当 月评价原始分x 5 0 +上一个月原始分x 3 0 +再 上一个月原始分x 2 0 构成 。 没有进入监管系统企业 的检测结果暂不统计 。 广州市混 凝 土协会每月完成汇 总统计与市质监站 会签后 录人系统 。扣分是在 当月基准 分的基础 上进 行扣 分 ， 各级散装水泥管理办公室和各 级质监站在检查企业质量行为过程中， 发现其存在违规行为按照 预拌混凝土生产企业动态评价表 即时扣分。 企业评价通过监督 抽查、 专项检查、 监管系统的录入数据等多种途径动态评 、 扣分， 企业诚信评价得分计算由当月基准分减除扣分获得。 诚信评价X Y - N拌混凝土生产企业具有重要的意义和作用。据介绍， 每年年终根据分值对企业进行年度排名， 其诚信评价结果 将作为企业晋级和评优的重要依据， 同时建立企业信用档案管理制度， 并对企业诚信等级实行差异化管理。 公开招标项目采用商务 诚信法评标的，各投标人总得分由诚信综合评价得分和其他评审项 目得分各按 2 0 和 8 0 权重加权平均计算。 评为前 4 0名的企 业， 市城乡建设行政管理部门在职责范围内给予相应政策支持 ， 优先晋升资质等级及增项等。列入城建资金计划的项 目应优先选择 前4 0名的企业进行预拌混凝土供货。评为后 2 0名的企业 ， 将列为重点监管对象 ， 加大 日常的检查力度， 限制在我市从事生产经营 活动 ； 出现严重质量问题或者严重不 良行为的 ， 不得在我市从 事生产经 营活动 ， 建议 资质管理部 门吊销其资质证 书， 并向社会公布 。 1 S 学兔兔 w w w .x u e t u t u .c o m
