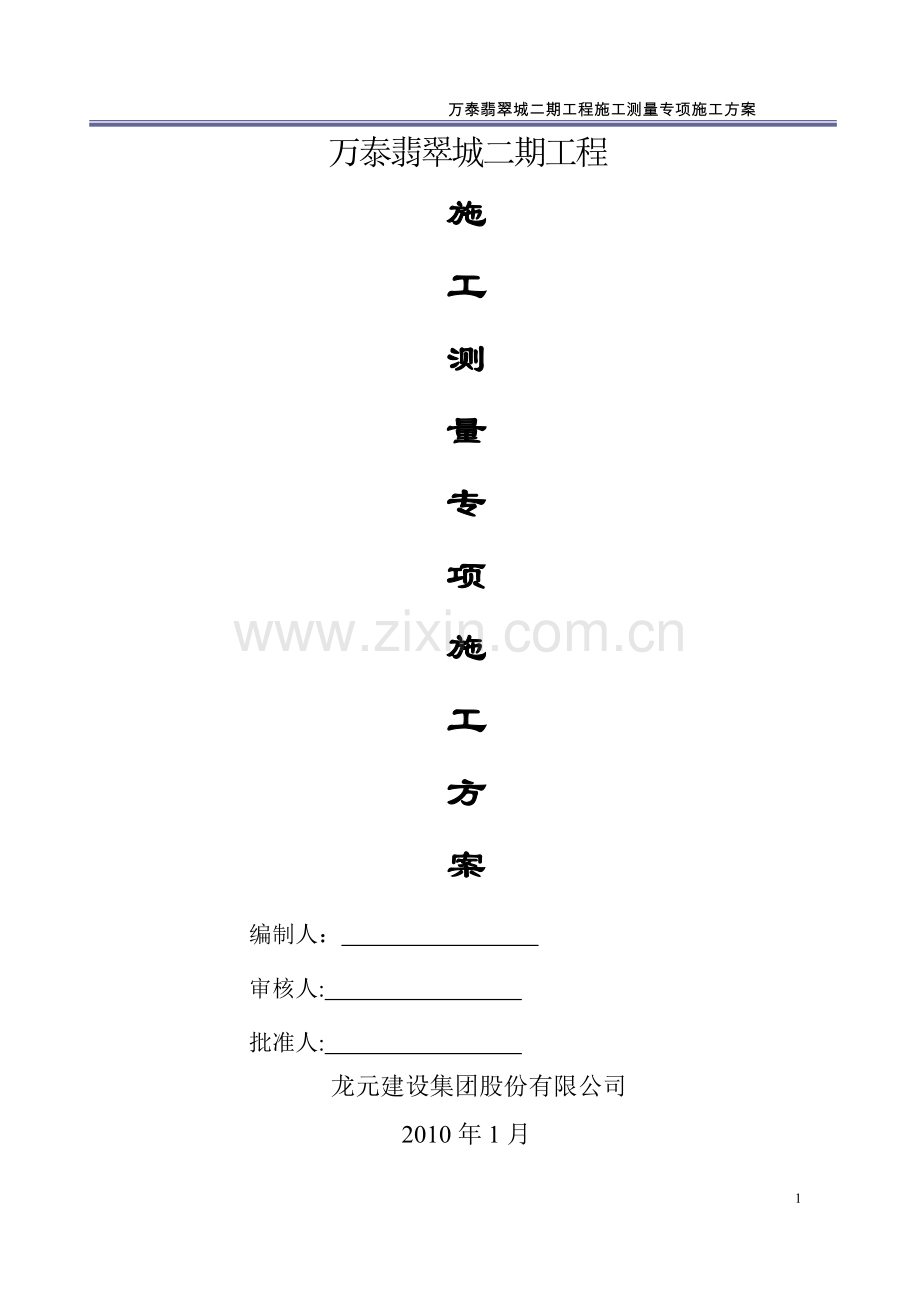

万泰翡翠城二期工程施工测量专项施工方案
万泰翡翠城二期工程
施
工
测
量
专
项
施
工
方
案
编制人：
审核人:
批准人:
龙元建设集团股份有限公司
2010年1月

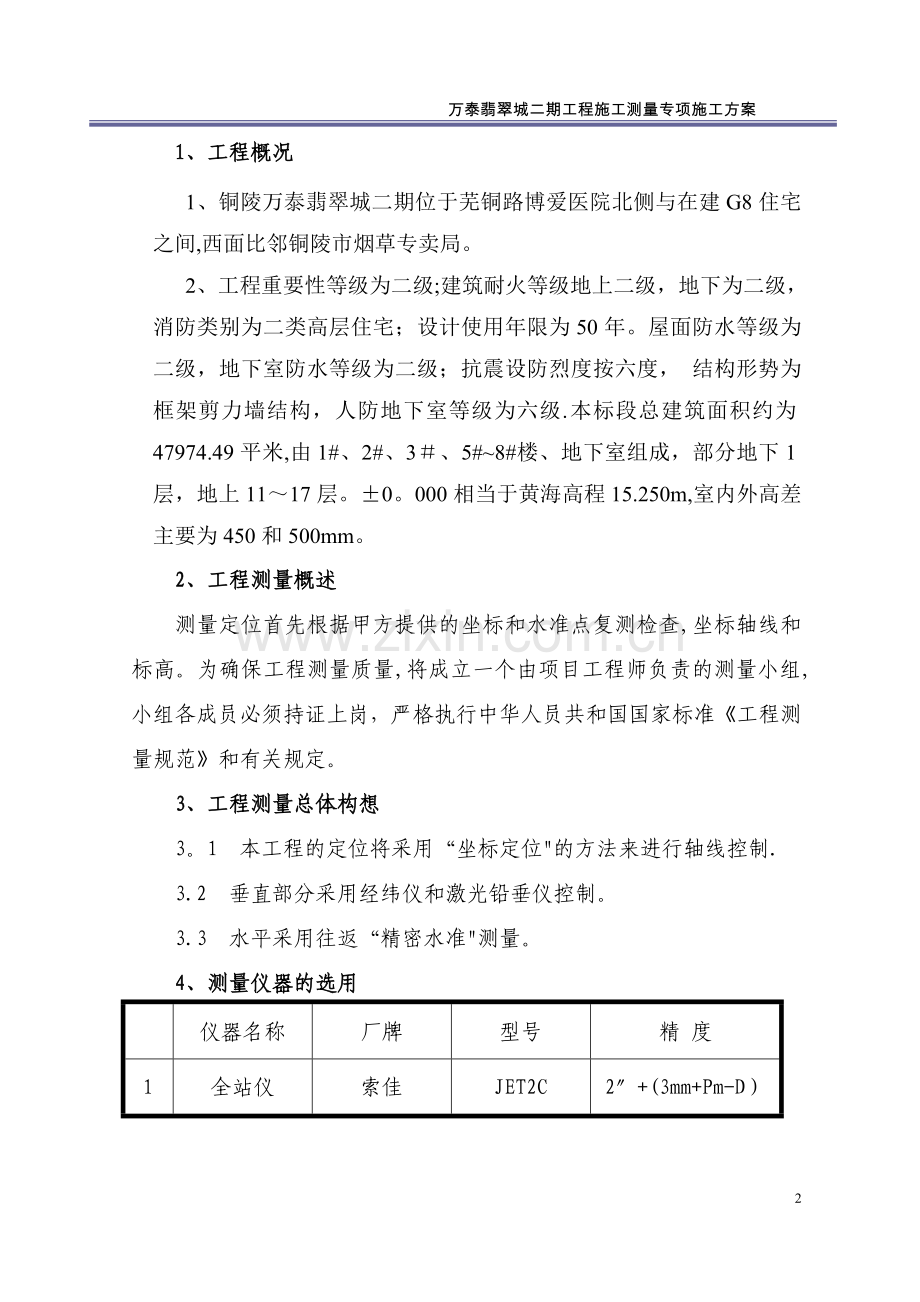

1、工程概况
1、铜陵万泰翡翠城二期位于芜铜路博爱医院北侧与在建G8住宅之间,西面比邻铜陵市烟草专卖局。
2、工程重要性等级为二级;建筑耐火等级地上二级，地下为二级，消防类别为二类高层住宅；设计使用年限为50年。屋面防水等级为二级，地下室防水等级为二级；抗震设防烈度按六度， 结构形势为框架剪力墙结构，人防地下室等级为六级.本标段总建筑面积约为47974.49平米,由1#、2#、3＃、5#~8#楼、地下室组成，部分地下1层，地上11～17层。±0。000相当于黄海高程15.250m,室内外高差主要为450和500mm。
2、工程测量概述
测量定位首先根据甲方提供的坐标和水准点复测检查,坐标轴线和标高。为确保工程测量质量,将成立一个由项目工程师负责的测量小组,小组各成员必须持证上岗，严格执行中华人员共和国国家标准《工程测量规范》和有关规定。
3、工程测量总体构想
3。1 本工程的定位将采用“坐标定位"的方法来进行轴线控制.
3.2 垂直部分采用经纬仪和激光铅垂仪控制。
3.3 水平采用往返“精密水准"测量。
4、测量仪器的选用

仪器名称
厂牌
型号
精 度
1
全站仪
索佳
JET2C
2″+(3mm+Pm-D）
2
经纬仪
苏州
DT202C
2″
3
激光铅垂仪
徕卡
ZL
1：20002
4
水准仪
苏州
DSZ3
+2。0mm/km
以上仪器经鉴定合格，均在使用的有效期内；其它辅助仪器有。
l 50m，30m 钢卷尺，垂直目镜、棱镜、光标、塔尺等。
5、 平面轴线控制网测量
5。1 平面轴线控制测量
基准平面控制网的设置以业主提供的基准点为依据。其基准点精
度应控制在2mm以内。基准点的精确程度将直接影响整个工程的测量精度。根据本工程的实际情况，建立一个施工现场的封闭控制网，控制网采用标桩布置，标桩布置要考虑便于测量和施工定线需要，布设在建筑周围、次要通道或空隙处。这样能长期保存.
标桩的制作如图所示，在标桩的顶站安装一块10×10cm的钢板,钢板下面焊有锚固钩,然后将其埋固于桩身混凝土之中。标板上最后标定点位时，在钢板上钻一个直径为1～2mm的小孔,通过中心区一个十字线.用红漆画一圆圈，使点位醒目。
施工中，在标桩四周打入保护桩,在上面围绕铁丝，对测量标桩加以保护，防止受毁坏。
本工程竖向轴线的引测,主要是各层放线和结构竖向控制的依据，其中，以建筑物轮廓轴线和控制电梯井轴线的投测更为重要。施工中对竖向偏差的要求高,为了满足测量精度的要求，进行轴线的竖向投测.
地下室施工结束后，在砼板面安置激光基点,用200×200×10mm的钢板焊接锚固钩，设置到预定位置，用经纬仪投测各级轴线，定出如图所示激光基准点。在钢板上凿刻一小圆心即为激光控制点。在施工控制中,将铅垂仪架在这些激光基准点上对中、整平。在板面预留的激光洞孔盖上一块接收靶，然后使激光器起辉放光，光斑显示在接收靶上.
为了保证激光控制点的准确性，在每次施测之前必须检查铅垂仪，使其激光点和十字丝中心点重合。另外为了消除竖轴不垂直水平轴的误差，需绕竖轴转动照准部，让水平度盘分别在0°、90°、180°、270°四个位置上，观察光斑变动位置，并作标注，若有变动，其变动的位置成十字的对称型，对称连线的交点即为精确的铅垂中点，如上图所示。重复此方法投出其余的激光点。检查无误后可弹墨线,作为放线依据。
6、结构施工测量
结构施工分为两个部分,首先是地下部分，其次是地上部分。结合本工程的特点，地下部分实行外控制法，地上部分实行内控制法。
6.1 平面施工测量
当垫层施工完毕后，再次根据轴线、标高控制点施放出准确的轴线和标高控制，给底板施工创造精确的平面尺寸。
当底板施工完毕后，此时基坑底已经稳定，在测量时首先进行基坑外围轴线、标高控制点的复核，确认控制点无误后，利用精密水准仪，经纬仪将标高控制点、轴线施放到基础底板表面上，并设立建筑高程控制点和内控轴线控制网络系统。此时建筑内形成独立系统，而外部标高、轴线控制点转换成为建筑物的变形比较系统，将作为建筑物沉降、不均匀沉降引起的倾斜、外墙装饰墙面控制的检验等基点。外部控制点须经常检验复核，保证系统的精确度。
6.2标高测量
在施工场地四周建立一水准网，水准网的绝对高程应从附近的高级水准点引测，引用的水准点应经过检查。联系于网中一点，作为推算高程的依据.
为了保证水准网能得到可靠的起算依据,为了检查水准点的稳定性，将建立一个水准基点组，此水准基点由三个水准点组成.每隔一定时间或发现有变动的可能时，将全区水准网与水准基点组进行联测，以查明水准点高程是否变动。
1、高程向下传递方式
在进行地下室施工时，高程的传递，由四周布设的水准高程点，首先用水准仪及标尺引测至围护支撑梁上。在土方开挖完成后，再引测至基坑内，拟在基坑的四周角点处布设4处水准点，用钢筋插入土中,水泥砂浆四周灌实，用砖砌体作保护。
2、高程向上传递方式
为了保证高程向上的有效传递及精度要求，本工程采用两种传递方式，即：钢尺竖向传递法及双向经纬仪法。
（1）钢尺竖向传递法
±0。000以上高程（标高)传递，主要是用钢尺沿结构外墙、边柱或电梯井筒等向上竖直引测。一般至少要由3处向上引测，以便于相交校核和适应分段施工的需要。
引测步骤如下：
a先用水准仪根据固定水准点或±0.000水平线,在各向上引测处准确地测出相同的起始标高线（一般大多测+1。000m标高线）。
b用钢尺沿竖直方向，向上量至施工层，并划出+1.000m高的水平线，各层的标高线由各处的起始标高线向上直接量取。高差超过一整钢尺长时，应在该层精确测定第二条起始标高线，做为再向上引测的依据。
c将水准仪安置到施工层，校测由下面传递上来的各水平线，误差应在5mm以内，在各层抄平时，应后视两条水平线以作校核。
为了提高精度，可采用以下几种办法：
a、测设水平线时，采用直接调整水准仪的仪器高度，使后视的视线正对准水平线，前视时直接用红铅笔标出视线标点。这样能提高精度1～2mm。
b测设标高或水平线时,尽量做到前后视距等长.
c、由±0。000水平线向下或向上量高差时，所用钢尺应经过检定，量高差时尺身应直并用标准拉力，同时要进行尺长和温度改正。
d、为防止标高（高程）偏差积累数使建筑物总高度偏差超限，要严格控制各层标高，不得超限。均应以原起始点传距,尺身保持垂直，整尺传递，绝不能逐层传递,避免积累误差。
通过上述办法，使层间标高测量偏差不应超过3mm,建筑全高（H）测量偏差不应超过3H/1000,且不应大于±10mm。
（1)双向经纬仪法
a、如图所示，先选择施工主体的一个铅直侧棱作为标高控制边（0m线)再根据施工场地与设一条观察方向线（O、A、B三点可以在同一个平面上，但须在同一铅垂面内)，在观察方向线上选择两点（A、B点），设定固定观测墩，预埋一个Φ14钢筋，顶面加工一个十字花，十字花代表观测点，即图中A点或B点的铅垂线位置，将O、A、B严格控制在同一铅垂面内,两观测墩到侧棱的水平距离应在施工主体高度1.2-1.5之间。
b量距
用经检验过的钢尺准确测量OA、AB的水平距离ML，结果的值加入尺长的长，温度及倾斜长，往返两次，误差应小于1/2000。
c、测设观测点A、B相对于楼层±0.000的标高。
d、竖直测量
分别在A、B点上架设经纬仪，量取仪器高A、B点，经纬仪分别瞄准M点测量竖直角BA。
e、标高计算
由图可见,B点观测获得的施工高程
hb=(L+m）tgb+b+b’〈1〉
A点观测获得的施工高程
ha=mtga+a+a’〈2>
最终的施工标高H：
H=［(L+m）tgb+mtga+a+b+a’+b’］/2
H的准确性可根据式〈1〉、〈2〉计算的两个标高值的较差与H的相对值来判定,当K=(ha—hb）/hb<1/10000即可以确认其准确性，施工中应严格操作.
利用钢尺拉距和双经纬仪法可以做到互相检核，确保施测精度.
6。3垂直度测量
垂直观测工作包括房间垂直度偏差观测及总高垂直度偏差观测,在大楼逐层增高的情况下，因地基受力或垂直度控制偏差，使大楼的垂直偏差,故需设点观测垂直度。此项工作结合轴线测量投点一并进行,以便观测检查，一旦发现轴线偏差大于3mm，并与视准线相交叉,则应考虑是偏差所致。观测时以准确的底层轴线为基准线,观测其最大偏差值，并做好记录以便分析情况,如发现异常及时报告监理公司，并应采取相应的措施。
7、 装修与外墙的测量控制
内部装修的局部平面位置的确定从已经在结构施工中确定的结构控制轴线中引出,高程同样从结构施工高程中用水准仪转移至各需要处。在转移时尽量遵循仪器使用过程中保持等距离测距的原则，以提高测量精度。从而使装修工作有明确的控制依据.
外墙垂直轴线与高程均由内控轴线和高程点引出,转移到外墙立面上，弹出竖向、水平控制线，以便外墙装修。在轴线点引出后，务必注意，内控法是逐层实施，而外墙是从上至下的全长线条。因此，此时需用J2经纬仪在外控点的辅助下,从上至下进行一次检测修正，消除逐层测量引起的间接微小误差,使垂直线贯穿于建筑物的整个外墙面,从而达到准确的外墙测量控制效果.
8、沉降观察测量
在基坑底板混凝土的浇捣前，应埋设临时沉降观测点。当基础底板混凝土浇捣完成后，采用本方案所述方法测定沉降观测点的初值。以后定期或根据需要测量其即时值。根据前后的差值即可得到该点的沉降量。作为分析沉降原因的依据.
地下室施工完毕后，根据设计要求在上部结构施工时设永久性沉降测点，测定观测点的初值，随着上部结构的施工，每施工一层测量一次,主体结顶后，定期测量.如设计有要求，则根据设计要求规定测量。做好沉降观测记录，准确提供沉降量。
具体的沉降观测测量操作将有专业的施工队伍来完成
9、 测量精度控制及保证措施
9.1 测量精度控制
本工程项目的测量分地下部份、地上结构部份、外墙装饰内墙装饰，关键控制结构部份的平面轴线尺寸与垂直轴线。
地下部份测量控制，关键在于自然地面上的建筑控制网设置、保护，基坑开挖后的控制网投测精度；
地上结构部份的平面轴线与垂直轴线关键在于内控开孔测量法的
轴线控制；
外墙与内墙装饰：结构的垂直度控制是建筑物的关键，而外墙的垂直控制是建筑物的重点，外墙装饰是建筑物最后的一道装饰画面。
建筑测量控制网与结构内测法平面尺寸垂直轴线控制网。
方格网角度观测的主要技术要求
方格网等级
经纬仪型号
测角中误差(＂)
测回数
测微器两次读数差（＂）
半测回归零差(＂)
一测回中两倍照准差变动范围（＂）
各测回方向较差(＂)
Ⅱ级
DT202C
8
2
一
£12
£18
£12
注:方格网设立后，应进行复测检查合格后，方可实用，且每隔一个月复核一次。
施工放样的主要技术要求
测量相对中误差
测角中误差(＂）
在测站上测定高差中误差（mm）
根据起始水平面在施工水平面上测定误差（mm)
竖向传递轴线点中误差(mm)
1/5000
20
2.5
4
2。5
9。2 测量保证措施
经纬仪工作状态应满足竖盘竖直,水平度盘水平；望远镜上下转动时,视准轴形成的视准面必须是一个竖直平面。
水准仪工作状态应满足水准管轴平行于视准轴。
用钢尺工作应进行钢尺鉴定误差、温度测定误差的修正，并消除定线误差、钢尺倾斜误差、拉力不均匀误差、钢尺对准误差、读数误差等等。
测角：采用三测回,测角中误差±10秒。
测距：采用往返测法，取平均值。
每轴线之间的偏差在±2mm.
所有测量计算值均应列表，并应有计算人、复核人签字。
在定点测量,应避免垂直角大于45º。
对易产生位移的控制点，使用前应进行校核。
本工程在施工期内，必须定期对控制点进行校核。避免因季节变化而引起的误差。
严格按照操作规程进行现场的测量定位和放线。
