1：基本代号
表示轴承的基本类型、结构和尺寸，是轴承代号的基础，前置、后置代号是轴承的结构形状、尺寸、公差、技术要求有改变时，在基本代号左右添加的补充代号
基本代号
类型代号-尺寸系列代号-内径代号
轴承的尺寸系列代号由轴承的宽（高）度系列代号和直径代号组合而成
直径系列系指对应同一轴承内径的外径系列分别7、8、9、0、1、2、3、4、5等外径
尺寸依次递增的直径系列。
宽度系列系指同一轴承直径系列的宽度尺寸系列分别有8、0、1、2、3、4、5、6等
宽度尺寸依次递增的宽度系列
推力轴承以高度系列对应于向心轴承的宽度系列有7、9、1、2等高度尺寸递增的
4个高度系列
内径代号公称内径10到17例00到03 00=10 01=12 02=15 03=17 04以上×5，0.6到10（非整数）与尺寸系列代号之间用“/”分开 例618/2.5 d=2.5mm，1到9（整数）对深沟球轴承及角接触球轴承7、8、9直径系列内径与尺寸系列代号之间用“/”分开 例：深沟球轴承625 、618/5 d=5mm

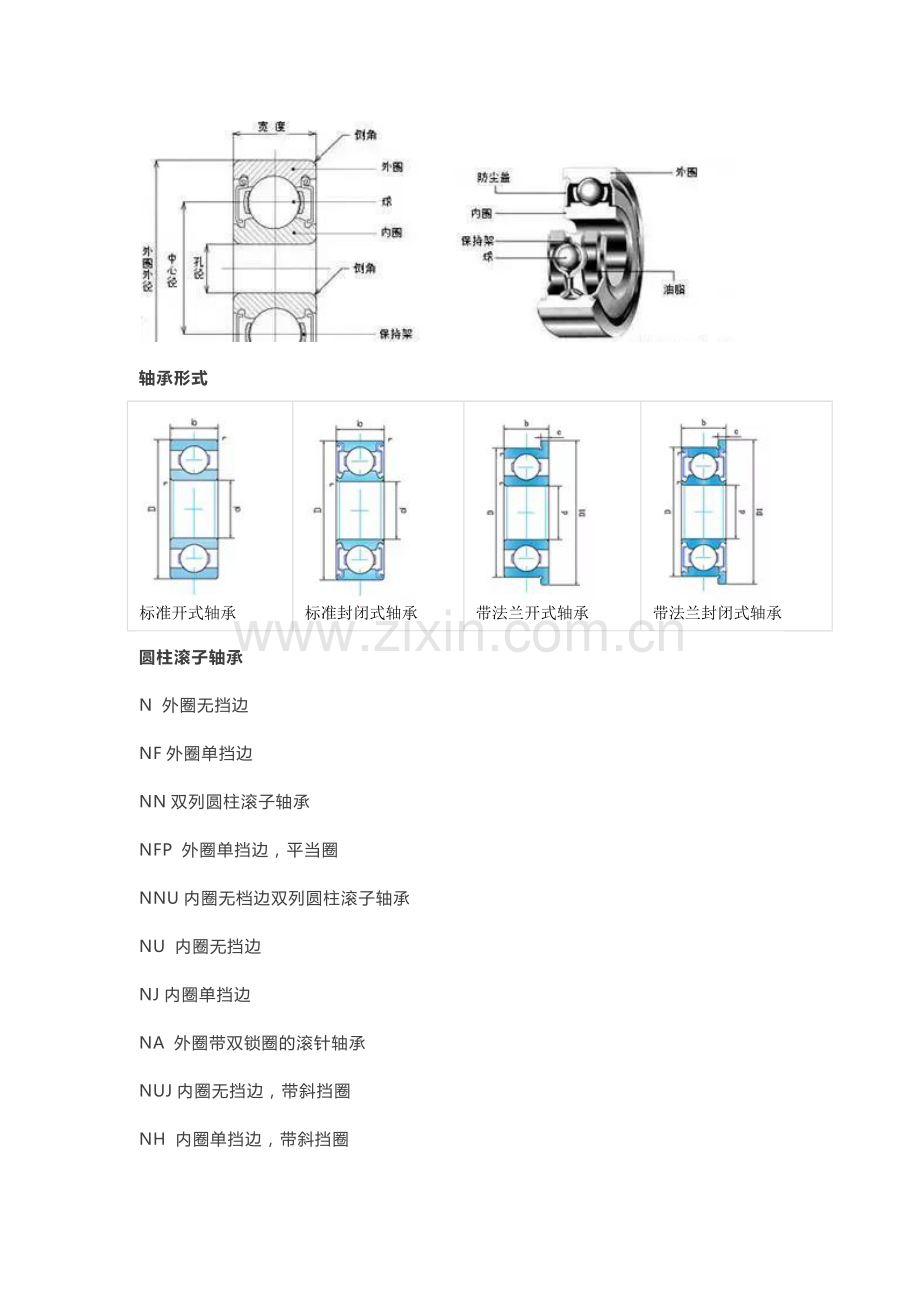

轴承形式
标准开式轴承
标准封闭式轴承
带法兰开式轴承
带法兰封闭式轴承
圆柱滚子轴承
N 外圈无挡边
NF外圈单挡边
NN双列圆柱滚子轴承
NFP 外圈单挡边，平当圈
NNU内圈无档边双列圆柱滚子轴承
NU 内圈无挡边
NJ内圈单挡边
NA 外圈带双锁圈的滚针轴承
NUJ内圈无挡边，带斜挡圈
NH 内圈单挡边，带斜挡圈
NUP 内圈单挡边，平挡圈
RNU 无内圈
RN 无外圈
前置代号的含义
F 凸缘外圈的向心球轴承（紧使用d≤10mm）
L 可分离轴承的可分离内圈或外圈
R 不带可分离内圈或外圈的轴承滚针轴承仅适用于NA型
WS 推力圆柱滚子轴承轴圈
GS 推力圆柱滚子轴承座圈
KOW 无轴圈推力轴承
KIW 无座圈推力轴承
LR 带可分离内圈或外圈与滚动体组件轴承
K 滚子无保持架组件
例：
6 2 03 ZZ C3 6指深沟球轴承 2 直径系列2 03内径17mm ZZ双防尘盖 C3径向游隙
7 2 20 A DB C3 7指角接触球轴承 2直径系列 20 内径100mm A指角度为30度DB背对背组合
1 2 06 K+H206X 1指调心球轴承 2直径系列 06内径为30mm K锥度1：12 H206X指紧定套
32318H=NU318MCM N指圆柱滚子轴承 3直径系列 18 内径90mm M指保持架为铜 CM电机径向游隙 CM经常表示在深沟球、圆柱滚子轴承后置
HR30207J HR高负荷轴承 3圆锥滚子轴承 0 宽度系列 2直径系列 07 内径35mmJ指外圈滚动道直径、角度、宽度与ISO一制
FAG 代号 前置代号
R 不带可分离内圈或外圈轴承
GS. 推力圆柱滚子轴承座圈 GS.81112
K. 滚动体与保持架的组合件 K.81108
WS. 推力圆柱滚子轴承轴圈 K.81112
后置代号
1:内部结构 A B C D E
C:15°接触角 B:40°接触角 E:25°接触角
实体保持架
TV： 玻璃纤维增强聚酰胺实体保持架，钢球引导。
TVH： 玻璃纤维增强聚酰胺自锁兜孔型实体保持架，钢球引导。
TVP： 玻璃纤维增强聚酰胺窗式实体保持架，钢球引导。
TVP2： 玻璃纤维增强聚酰胺实体保持架，滚子引导。
TVPB： 玻璃纤维增强聚酰胺实体保持架，内圈引导（推力滚子轴承为轴引导）
TVPB1：玻璃纤维增强聚酰胺窗式实体保持架，轴引导（推力滚子轴承）
通用配对型轴承，可任意（串联，面对面或背靠背）配对安装，后置代号为UA、UO、UL
.UA 在轴承面对面或背靠背安装时有小的轴向游隙。
.UO 在轴承面对面或背靠背安装时无游隙。
.UL 在轴承面对面或背靠背安装时有轻度预过盈。
无保持架
V: 满装滚动体轴承。例: NU207V
VT: 带隔离球或滚子的满装滚动体轴承。例: 51120VT
特殊技术材料
F.. 连续编号的制造技术条件。例:F80 轴承内、外径公差及径向游隙压缩。
K.. 连续编号的检查技术条件。例:K5轴承内、外径公差压缩。
.ZB2 滚针两端的凸度大于一般的技术要求。
.ZB 直径 大于80mm以上的带凸度的圆柱滚子。
密封于防尘
RSR 轴承一面带防尘圈
.2RSR 轴承两面带防尘圈
ZR 轴承一面带防尘盖
.2ZR 轴承两面带防尘盖
ZRN 轴承一面带防尘盖,另一面外圈上带止动槽
.2ZRN 轴承两面带防尘盖,外圈上带止动槽
NSK 前置代号
F : 凸缘外圈的深沟轴承适用于d＜10mm F605
HR： 告负在圆锥滚子轴承 HR30207 J
MF： 特定尺寸突缘外圆深沟球轴承d＜10mm MF52
MR： 特定尺寸的深沟球轴承d＜10mm MR31
E4： 外圈带油槽油孔
后置代号
A: 角接触球轴承,接触角30° 7202A
ER： 低噪音
CM： 电机适用、噪音低
A5: 角接触球轴承接触角25°
B: 角接触球轴承,接触角40°
C: 角接触球轴承,接触角1 5°
C: 圆锥滚子轴承接触角20°
D: 圆锥滚子轴承,接触角28°
E: 高负荷圆柱滚子轴承
H: 高负荷推力调心滚子轴承
C.CA.CD 高负荷调心滚子轴承
CA 带黄铜实体保持架
CD 带冲压保持架
C、CA （带黄铜实体保持架）、CD（带冲压保持架）都属于高负载调心滚子轴承
材料
M 铜合金实体保持架 例:NU230
EM M 后置铜合金 L1 G1 G2
T 合成树脂保持架（TY） 例:NU206 ET
W 冲压保持架（钢）
H 不锈钢
V 无保持架
密封圈、防尘盖
Z ZS 一面带钢板的防尘盖
ZZ ZZS 两面带钢板的防尘盖
D DU 一面带接触式橡胶密封圈
DD DDU 两面带接触式橡胶密封圈
V 一面带非接触式橡胶密封圈
VV 两面带非接触式橡胶密封圈
N 外圈带止动槽
Z 单面防尘盖（铁）
RS 单面密封圈，黑色胶盖
E4 外圈带油槽、油孔
E 套圈上有切口或油口
特殊规格：
S11 调心滚子轴承，使用温度限制在200°以下
X29 使用温度限制在250°以下
X28 使用温度限制在200°以下
X26 使用温度限制在150°以下
NTN前置代号 补充代号
TK 高速轴承
TS 进行过尺寸稳定化处理的高温轴承
M 表面镀层轴承
F 不锈钢轴承
H 高速钢轴承
N 特殊材料轴承
TM 特殊热处理的长寿命轴承
EC 膨胀补偿轴承
ET ET圆锥滚子轴承
B 标准保持架（钢）
L1 表示保持架为铜
D1 外圈带油槽油孔
密封于防尘NTN
LLB 带合成橡胶密封圈（非接触形）
LLU 带合成橡胶密封圈 (接触形）
ZZ 带钢板防尘盖
ZZA 带非紧固式钢板防尘盖
套圈形状
D 带油孔
K 内径1：12圆锥轴承
K30 内径1：30圆锥轴承
N 带坏形槽
NR 带止动环
DB 背靠背成对安装
DF 面对面成对安装
DT 串联成对安装
D2 两个同型号轴承成对安装
G 自由成对安装
轴承游隙，预载荷代号
C2 比标准游隙小。
CN 轴承的标准游隙。
C3 比标准游隙大。
C4 比C3游隙大。
CM 电动机用径向游隙。
NA 非互换性游隙。（放在游隙符号之后）
/GL 轻预载荷
/GN 标准预载荷
/GM 中预载荷
/GH 重预载荷
KOYO轴承补充代号前置代号
C 圆柱滚子轴承附件 例：C00210
45C 成对安装圆锥滚子轴承，面对面安装 例：45C30210
46C 成对安装圆锥滚子轴承，背对背安装 例：46C30210
4CRI 4列圆柱滚子轴承内圈 例：4CRI4560F
4CRO 4列圆柱滚子轴承外圈 例：4CRO660AF
E 磁电机球轴承，外径公差为正公差 例：E10
EN 磁电机球轴承，外径公差为负公差 例：EN10
IR 滚针轴承内圈（英制） 例：IR1212
IRA 滚针轴承内圈，比IR系列宽（英制） 例：IRA20
IRM 滚针轴承内圈 例：IRM710
M 最大载荷容量型球轴承 例：M6311
OR 滚针轴承，只有外圈 例：OR10876
U 推力球轴承调心圈封圈
F 深沟球轴承带凸缘 例：F603
TR 尺寸非标准的单列圆锥滚子轴承 例：TR060702
W 宽型，深沟球轴承 例：W602ZZX
内部结构代号保持架引导代号
R： 加强型深沟轴承（圆柱滚子轴承、滚针轴承、圆锥滚子轴承）
G： 套圈两侧加工成相同平面差的角接触球轴承（采用C2游隙）
GST：采用标准（CN）角接触球轴承
J： 外圈小端直径、接触角和外圈宽度符合ISO标准的圆柱滚子轴承
调心滚子轴承的内部规格
R： 非对称球面滚子，带切制保持架
RH： 对称球面滚子、带冲压保持架
RHA：对称球面滚子、带整体型、切制保持架
SR： 对称球面滚子带合成树脂成型保持架
KOYO轴承 密封于防尘
OR 球轴承带O型密封圈 例：6201+OR
PK 单面、双唇接触式，合成橡胶密封
2PK 双面双唇接触式合成橡胶密封
RS 单面接触式合成橡胶密封
2RS 双面接触式合成橡胶密封 接触式密封圈
U 一面带接触式合成橡胶密封的滚针轴承
UU 两面带接触式合成橡胶密封的滚针轴承
RU 单面、非接触式合成橡胶密封
2RU 双面非接触式合成橡胶密封 非接触式密封圈
ZU 单侧面密封圈
2ZU 双侧面密封圈
Z 单面钢制防尘盖
ZL 单面，L型内径的钢制防尘盖
ZZ 双面钢制防尘盖
ZX 单面，止动环压紧的钢制防尘盖防尘盖
ZXL 由止动环压紧L型内径单面钢制防尘盖
ZZL 钢制防尘盖，双面，L型内径
ZZX 钢制防尘盖，双面、由止动环压紧
ZZXL 钢制防尘盖，双面，由止动环压紧，L型内径
超径接触式密封圈
RD： 单侧面密封圈
2RD：双侧面密封圈
E：
F： 渗碳钢
H：
Y：
ST： 不锈钢
无表示的是高碳铬轴承钢
SH： 特殊热处理
SO： ＜150°
S1： ≤200°
S2： ≤250°
SKF 前置代号
GS 推力圆柱滚子轴承、推力滚针轴承座圈
K 推力滚子和保持架的组合件
L 分离型轴承的单一内圈或外圈
R 除去单一内圈或外圈的分离型轴承
WS 推力圆柱滚子，推力滚针轴承轴圈
后置代号
ACD 接触角度为25°
B 接触角度为40°
CC 接触角度为12° 单列角接触球轴承
BE 接触角度为40°的BE型轴承，钢球加大，以玻璃纤维增强尼龙6.6 保持架为标准保持架
CD 接触角度为15°
A 外径≤90mm轴承的标准设计，没有装球缺口，采用玻璃纤维增强尼龙6.6保持架为标准双列角接触球轴承
E 轴承一侧有装球缺口，可装较多钢球，因此具有较高的径向及轴向承载能力。
调心滚子轴承
CAC 、ECA、ECAC、CA 这些设计用于大尺寸的轴承，滚子成对称型 。内圈两侧具有固定挡边，活动中挡圈以内圈引导。保持架为整体黄铜或钢制实体架。CAC及ECAC型轴承磙子和滚道表面优化加工，有助于滚子引导，并可减少摩擦。ECAC型有加强滚子，以提高负荷能力。
CC、C、EC 这类滚子呈对称型，内圈无挡边。每列滚子带有冲压钢板保持架。活动中挡圈由内圈引导。EC型轴承采用加强滚子，以提高负荷能力。CC型轴承滚子和滚道表面经优化加工，有助于滚子引导，并可减少摩擦。
圆柱滚子轴承
CA、CB、CC 通用配对型单列角接触轴承，可任意（串联、面对面或背靠背）配对安装。背对背或面对面排列时，轴向安装前内部间隙与正常值之比：小（CA）正常（CB）较大（CA）
2F： 外球面球轴承两侧带甩档圈。
2FF： 外球面球轴承两侧带组合甩尘档圈。
LS： 轴承一面具有接触式密封，内圈无密封凹槽。
2LS 轴承两面具有LS密封。
N： 轴承外圈上又止动槽。
保持架
MA: 黄铜机制保持架，外圈引导。
保持架后置代号客家数字，表示不同的设计或材料
F： 钢或特殊铸铁制实体保持架。
J： 钢板冲压成形保持架。
M： 轻合金实体保持架。
MP： 黄铜实体保持架。
P： 玻璃纤维增强尼龙6.6模注保持架。
TN： 工程塑料模注保持架。
Y： 铜板冲压成形保持架。
V： 满滚子轴承（无保持架）
VH： 由分离型滚子组合件构成的满滚子轴承（圆柱滚子轴承）
润滑剂的补充
/W------不能补充润滑油（无润滑油槽及油孔）
/W20----轴承外圈有3个润滑油孔
/W33----轴承外圈有润滑油槽及3个油孔
/W33X---轴承外圈有润滑油槽及6个油孔
DKF 前置代号（德国，国营莱比锡球轴承厂）90年11月并入FAG
A 角接触球轴承保持架，外圈引导
B 角接触球轴承保持架，内圈引导
R 圆柱滚子或圆锥滚子轴承的一个套圈与保持架和滚动体的组合件
DKF 后置代号
A、B、C、D、E、P 轴承内部结构改变
B 接触角为40度的角接触球轴承
C1～C5 各种不同游隙组，游隙数值可从样品中查到
Cg 特地噪音级
F 钢制实体保持架
FA 钢制实体保持架，外圈引导
FB 钢制实体保持架，内圈引导
J 钢板冲压保持架
K 圆锥孔轴承 锥度1：12
WB 角接触球轴承，背靠背成对双联
WF 角接触球轴承，面对面成对双联
WT 角接触球轴承，串联成双联
Z 一面带防尘盖
ZN 一面带防尘盖，另一面带止动槽
ZNB 防尘盖和止动槽在轴承同一面
ZZ 双面带防尘盖
TA 酚醛层压布管保持架，外圈引导
TB 酚醛层压布管保持架，内圈引导
TN 实体塑料（聚酰胺）保持架，滚体引导
T 酚醛层压布管保持架，滚动体引导
TNH 塑料（聚酰胺)自锁兜孔型保持架，滚动体引导
V 无保持架，满滚动体
