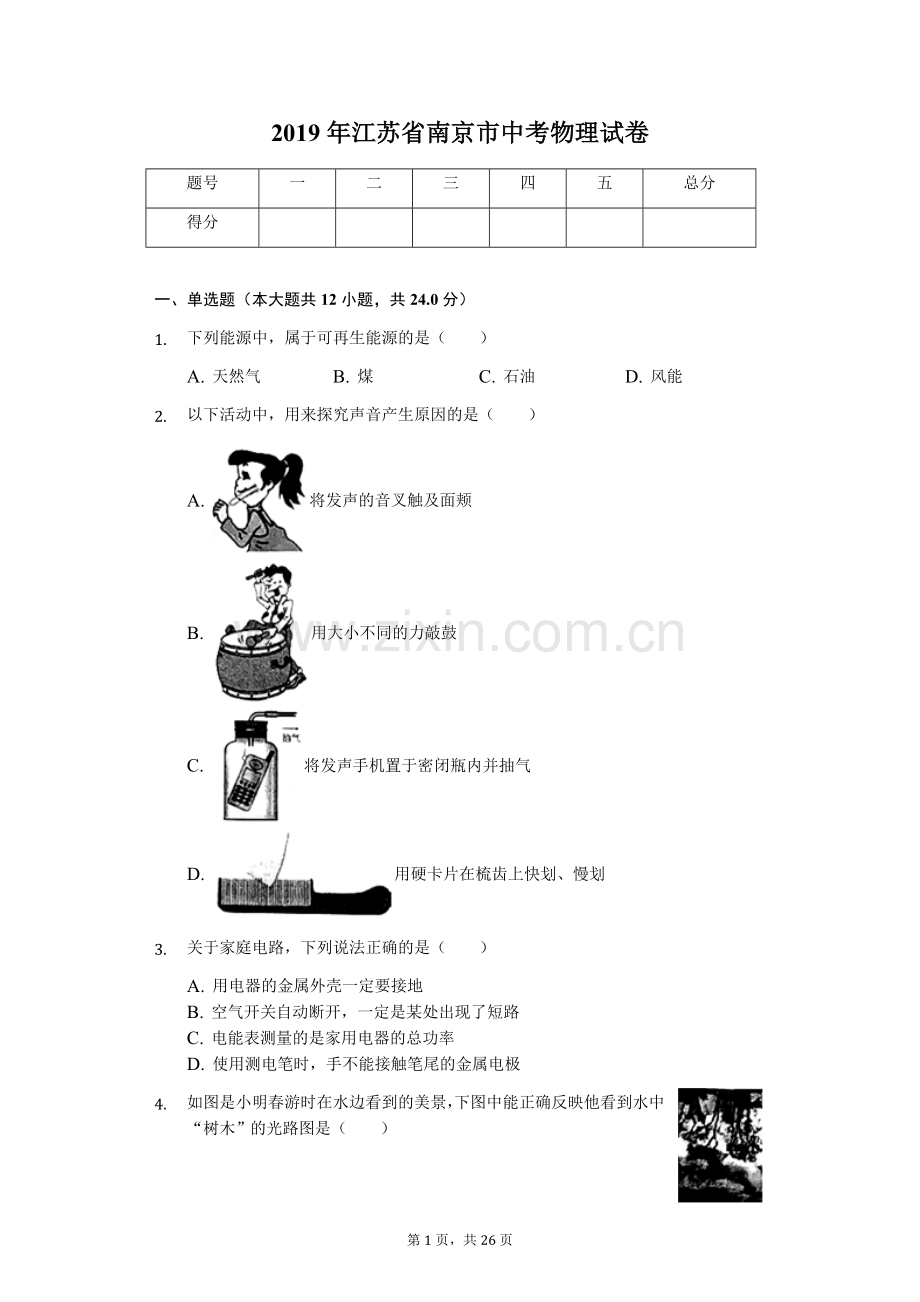

2019年江苏省南京市中考物理试卷题号一二三四五总分得分一、单选题（本大题共12小题，共24.0分）1. 下列能源中，属于可再生能源的是（）A. 天然气B. 煤C. 石油D. 风能2. 以下活动中，用来探究声音产生原因的是（）A. 将发声的音叉触及面颊B. 用大小不同的力敲鼓C. 将发声手机置于密闭瓶内并抽气D. 用硬卡片在梳齿上快划、慢划3. 关于家庭电路，下列说法正确的是（）A. 用电器的金属外壳一定要接地B. 空气开关自动断开，一定是某处出现了短路C. 电能表测量的是家用电器的总功率D. 使用测电笔时，手不能接触笔尾的金属电极4. 如图是小明春游时在水边看到的美景，下图中能正确反映他看到水中“树木”的光路图是（）A. B. C. D. 5. 图甲为探究冰熔化特点的实验装置，图乙为观察“碘锤”中的物态变化实验装置。已知标准大气压下，冰和碘的熔点分别是0和113.5对比两实验有以下判断：（1）冰和碘都经历了固态变为液态的过程；（2）冰和碘在物态变化过程中都需要吸收热量。这两个判断（）A. 只有(1)正确B. 只有(2)正确C. 都正确D. 都错误6. 小明看到闪电后12.3s又听到雷声已知声音每3s传播的距离约为1000m，光速约为3108m/s，于是他用12.3除以3很快估算出闪电发生位置到他的距离为41km。假设声速或光速发生以下变化，这种估算方法不再适用的是（）A. 声速增大为原来的两倍B. 声速减小为原来的一半C. 光速减小为原来的一半D. 光速减小为声速的两倍7. 关于粒子和宇宙，下列说法正确的是（）A. 固体、液体很难被压缩，说明分子间存在吸引力B. 杨絮漫天飞舞，说明分子在做永不停息的无规则运动C. 电子、原子核、原子是按照由小到大的尺度排序的D. “地心说”提出太阳是宇宙的中心8. 如图所示，两辆相同的小车上分别固定一块磁体和一个铁块，将它们靠近到一定距离后由静止释放，两小车同时运动下列说法正确的是（）A. 两小车相互远离B. 小车运动起来是因为小车有惯性C. 磁体对铁块有作用力，同时铁块对磁体也有作用力D. 磁体对铁块的作用力和铁块受到的重力是一对平衡力9. 关于温度、热量和内能，下列说法正确的是（）A. 温度相同的物体内能一定相等B. 汽油机做功冲程中燃气的内能减小C. 我们不敢大口喝热气腾腾的汤，是因为汤含有的热量较多D. 电能可以使灯泡发光，同时产生内能，这些内能又可以自动地转化为电能10. 如图是水位自动报警器的原理示意图，下图四个实验能反映其自动报警原理的是（）A. B. C. D. 11. 利用图示甲、乙装置（燃烧皿内燃料和烧杯内液体未画出），既可以比较不同液体的比热容，又可以比较不同燃料的热值。要求仅根据温度计示数的变化完成实验，则两个实验都需要控制相同的（）A. 液体种类B. 燃料种类C. 液体质量D. 燃料质量12. 如图所示电路，电源电压恒为4.5V，定值电阻R0的阻值为10，滑动变阻器的最大阻值为30，电阻箱Rx最大阻值为999.9，电流表量程为00.6A，电压表量程为03V闭合开关S，下列说法正确的是（）A. S1、S2均向左闭合，Rx允许接入电路的最大阻值为20B. S1、S2均向右闭合，电路允许消耗的最大功率为2.7WC. S1向左、S2向右闭合，Rx允许接入电路的最大阻值为60D. S1向右、S2向左闭合，只调Rx使电流表示数减半后其阻值一定大于原来的2倍二、填空题（本大题共7小题，共26.0分）13. 南京长江大桥是我市的地标性建筑，现已焕然一新并顺利通车，如图甲所示。（1）大桥上层的公路桥全长4589_（填单位）。（2）以江面上行驶的船为参照物，桥头堡是_的。（3）图乙中，大桥上“玉兰花灯”内的钠灯全部换为LED灯后，总功率减少了约180kW与原来相比，所有灯工作5h可节约电能_度。14. 如图为一辆正在匀速行驶喷射水雾的环保车，它的动能_（选填“增大”、“减小”或“不变”），水雾喷出后一会儿就消失了，其中发生的物态变化是_，此过程需要_热。15. 在干燥的天气里，用塑料梳子梳头，发现越梳头发越蓬松，同时梳子还能吸引碎纸屑。前者是因为头发带_（选填“同”或“异”）种电荷而相互_；后者是因为带电体有_的性质。16. 两个相同的圆柱形容器中分别装有体积相等的甲、乙两种液体，图示是同一只鸡蛋在两种液体中静止时的情景。图中两种液体的密度分别为甲和乙，鸡蛋所受浮力分别为F甲和F乙，容器底部所受液体压强分别为p甲和p乙，则它们的大小关系是：甲_乙，F甲_F乙，p甲_P乙，以下三种方案：在鸡蛋上开小孔，用注射器抽取鸡蛋内蛋清，再用胶带封好小孔；在鸡蛋上开小孔塞入大头针，用胶带封好小孔；在容器中加入比原液体密度更大的液体，若想使鸡蛋在乙液体中下沉，可行的方案有_（填序号）。17. 建筑工地上，起重机吊臂上的滑轮组如图所示在匀速起吊重4.2103N的物体时，物体5s内上升了6m，此过程中有用功为_J，钢丝绳移动的速度为_m/s；若滑轮组的机械效率为70%，则额外功为_J，拉力F为_N，其功率为_W。18. 如图所示，电源电压恒定，R1、R2为定值电阻，R2=20，灯泡L标有“6V 3W”字样。（1）当S、S1、S2都闭合时，灯泡L正常发光，电流表示数为_A，电路消耗的总功率为_W；（2）当S闭合，S1、S2断开时，电压表示数为2V，则R1的阻值为_，通电1minR1产生的热量为_J。19. 如图所示是一款新型节能装置-空气能热水器，它的制热能效比（制热量和压缩机所耗电能之比）为4：1，用手机通过_波可以远程遥控。某同学洗一次澡用水30L，则所用水的质量为_kg，这些水温度由12升高到42吸收的热量为_J，若这些热量分别由空气能热水器和电热水器（效率为90%）提供，则空气能热水器压缩机所耗电能与电热水器所耗电能相比，可节约电能_Jc水=4.2103J/（kg）三、作图题（本大题共3小题，共6.0分）20. 完成图中的光路。21. 图中物块正水平向左滑动并压缩弹簧在O点画出物块水平方向受力示意图。22. 根据小磁针静止时所指方向，在图中画出通过小磁针中心的一条磁感线，并标出电源的正极。四、计算题（本大题共1小题，共5.0分）23. 2019年，我国航天事业取得了世界瞩目的又一项成就-“玉兔二号”月球车成功登陆月球背面。图示为科技馆展厅内“玉兔二号”月球车的模型，质量为36kg。（1）模型车静止在水平地面上时，它对地面的压力为多少牛？（g取10N/kg）（2）若车轮与地面的总接触面积为400cm2，则车对地面的压强为多少帕？五、实验探究题（本大题共7小题，共39.0分）24. 用图甲所示的实验装置做“观察水的沸腾”实验。（1）按规范要求，调节铁圈2的高度时，_（选填“需要”或“不需要”）点燃酒精灯。（2）当水温升到92时，每隔0.5min记录一次温度计的示数，部分数据记录如下表。分析数据可知：水的沸点是_。时间/min00.511.522.533.544.5水的温度/92939495969798989898（3）在其他条件不变的情况下，仅将水的质量减少，重复（2）的实验步骤，在图乙中大致画出“温度一时间”的关系图象。25. 用橡皮做以下几个小实验。（1）用刻度尺测量图中橡皮的长度为_cm。（2）手用力压住橡皮，更易擦去写错的字应用的物理知识是_越大，_越大。（3）用细线吊住橡皮，将一本物理课本_放在课桌面上，若发现_现象，则可以判断课桌面是水平的。26. 用如图所示的装置做“探究凸透镜成像规律”实验。图甲中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑（未画出）。（1）图乙中烛焰在光屏上恰好成一清晰的像（未画出），则该像是倒立、_的实像。（2）若在图乙中将凸透镜移到55cm刻度线处，则将光屏移动到_cm刻度线处，可以再次看到清晰的像。（3）若在图乙中烛焰和凸透镜之间放一近视眼镜的镜片，则将光屏向_（选填“左”或“右”，下同）移动才能再次看到清晰的像。（4）若在图乙中用塑料吸管对准A点沿垂直于纸面方向持续用力吹气，发现光屏上“烛焰尖部”变模糊，则将光屏向_移动，“烛焰尖部”又会变清晰。27. 在科技节活动中，有一项挑战项目：如图所示，A、B、C、D是装满了某一种材料（细盐铁粉、米粉中的一种）的四个不透明的轻质密闭容器要求在不打开容器的前提下，将其中装有相同材料的两个容器挑选出来提供的器材有：与密闭容器同样的空容器各一个；天平和水按下列步骤在空白处填上适当的内容。（1）用天平分别测出图中四个密闭容器的质量mA、mB、mC、mD；（2）_；（3）若满足关系式：_（用测量的物理量表示），则A、C两容器中所装材料相同。28. 如图所示为一拉杆旅行箱的示意图将其视为杠杆，O为支点，B为重心，BC为竖直方向，A为拉杆端点已知箱重为250N，OA为120cm，OC为24cm。（1）图中在A点沿图示方向施加动力F，箱子静止则动力F的力臂为_cm，大小为_N。（2）使拉杆箱在图示位置静止的最小动力为_N。（3）生活中，常把箱内较重物品靠近O点摆放，这样使拉杆箱在图示位置静止的最小动力将_（选填“变大”、“变小”或“不变”）。29. 有两只阻值未知的定值电阻R1、R2。（1）图甲是用伏安法测R1阻值的实物电路，电源电压恒为3V，滑动变阻器最大阻值为10。甲图中有一根导线连接错误，请在该导线上画“”并在图上改正（所画的导线用实线且不能交叉）。改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其原因可能是_（填字母）。A滑动变阻器断路BR1断路CR1短路故障排除后，正确操作实验器材，移动滑片，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R1=_。现有以下三组数据，分析可知，不可能通过以上实验获得的数据有_（填序号）。实验序号U/VI/AR1/10.80.221.60.431.90.475（2）图丙是能巧测R2阻值的实验电路图。图中R为电阻箱，R0为定值电阻（阻值未知）。要求仅利用电阻箱读数表达R2的阻值请在空白处填上适当内容。将开关接a，调节电阻箱和滑动变阻器滑片P至适当位置，记下_；将开关接b，调节_，保持_不变，记下_；则R2=_。30. 在综合实践活动中，科技小组设计了一个由压敏电阻控制的报警电路如图所示，电源电压恒为18V，电阻箱最大阻值为999.9报警器（电阻不计）通过的电流达到或超过10mA会报警，超过20mA会损坏。压敏电阻Rx在压力不超过800N的前提下，其阻值随压力F的变化规律如下表所示。压力F/N050100150200250300电阻Rx/580560540520500480460（1）为不损坏元件，报警电路允许消耗的最大功率是多少？（2）在压敏电阻Rx所受压力不超过800N的前提下，报警电路所选滑动变阻器的最大阻值不得小于多少？（3）现要求压敏电阻受到的压力达到或超过200N时，电路报警按照下列步骤调试此报警电路：电路接通前，滑动变阻器滑片P置于b端；根据实验要求，应将电阻箱调到一定的阻值，这一阻值为_；将开关向_端（填数字）闭合，调节_，直至_；保持_，将开关向另一端闭合，报警电路即可正常使用。（4）对（3）中已调试好的报警电路，现要求压敏电阻受到的压力达到或超过700N时，电路报警，若电源电压可调，其它条件不变，则将电源电压调为_V即可。答案和解析1.【答案】D【解析】解：天然气、煤、石油都属于不可再生能源，只有风能可以在自然界里源源不断的得到补充，是可再生能源，故D正确、ABC错误。 故选：D。从能源是否可再利用的角度可分为可再生能源和不可再生能源。化石能源、核能会越用越少，不可能在短期内从自然界得到补充，所以它们属于不可再生能源；而风能、水能、太阳能、生物质能，可以在自然界里源源不断的得到补充，所以它们属于可再生能源。此题主要考查对可再生能源和不可再生能源特点的理解，属于基础知识。2.【答案】A【解析】解：A、将发声的音叉接触及面颊，感觉音叉振动，说明声音发声时振动，故A符合题意； B、用大小不同的力敲鼓，鼓面振幅不同，响度不同，研究的是响度跟振幅的关系，故B不符合题意； C、罩内抽出空气，闹铃铃声明显减小，说明声音传播需要介质，故C不符合题意； D、用硬卡片在梳齿上快划、慢划时听声音的变化，由于梳齿振动频率不同，频率增大，音调变高，声音变高，所以研究的是音调和频率的关系，故D不符合题意。 故选：A。（1）物体发声时一定振动，振动停止，发声停止； （2）声音的传播需要介质，真空不能传声； （3）声音三个特性：音调、响度、音色。音调跟频率有关，频率越大，音调越高。响度跟振幅有关。音色跟材料和结构有关。（1）掌握声音的三个特性：音调、响度和音色，以及三个特性的影响因素。 （2）掌握声音的发生和传播的条件。3.【答案】A【解析】解：A、用带有金属外壳的用电器时，外壳必须接地，是为了防止触电，符合安全用电要求，故A正确； B、空气开关“跳闸”，可能是电路出现了短路，也可能是用电器的总功率过大，故B错误； C、电能表是测量电路消耗电能（或测量电功）的仪表，故C错误。 D、使用测电笔辨别火线和零线时，手必须接触笔尾金属电极，故D错误。 故选：A。（1）有金属外壳的用电器，其外壳一定要接地，以防止漏电事故的发生； （2）空气开关跳闸是因为电路中电流过大，电流过大的原因是短路或用电器的总功率过大； （3）电能表是测量电路消耗电能的仪表； （4）使用测电笔时，手必须要接触笔尾的金属体，才能分辨出火线、零线。本题考查了安全用电的常识，相对比较简单，属于基础知识。4.【答案】B【解析】解：看到水中“树木”属于平面镜成像，平面镜成像原理是光的反射，所成的像是反射光线的反向延长线的会聚点，不是实际光线的会聚点，所以成的是虚像，而AC两图中光线从水中发出，D图中光线由眼睛处发出，故ACD错误，只有B正确；如图所示：故选：B。平静的水面映出岸上树木的倒影是利用平面镜成像，平面镜成像的特点：成正立、等大的虚像，像与物体关于平面镜对称。本题目就是考查平面镜成像的应用，看生活场景中哪些应用了平面镜的成像，其主旨还是看学生对平面镜成像特点是否掌握。5.【答案】B【解析】解：甲图中试管中的冰放在装水的烧杯中，冰会在试管内吸热熔化；图乙酒精灯给“碘锤”中固态碘加热，固态碘吸热升华；升华是指物体直接从固态变成气态，没有液态这一中间状态，故碘没有经历固态到液态的过程。 所以，题干中（1）说法错误，（2）说法正确。 故选：B。（1）物体由固态直接变为气态的过程叫升华；固态的碘受热容易升华； （2）在物态变化的六个过程中，熔化、汽化和升华过程都需要吸收热量，凝固、液化和凝华过程都需要放出热量。此题考查了学生对碘的升华实验和冰的熔化实验，要掌握升华这一物态变化过程中的特点与常见物态变化吸放热情况；6.【答案】D【解析】解：他用12.3除以3很快估算出闪电发生位置到他的距离，这种估算方法原理是： 由于光速远远大于声速，故光传播的时间忽略不计来处理的， 所以，故这种估算方法的前提是光速远远大于声速， ABC选项中的变化，仍满足光速远远大于声速的条件， 但D选项中，光速减小为声速的两倍，光传播的时间就不能忽略不计了，故这种估算方法不能适用。 故选：D。要求声源到人所在位置的距离，可根据s=vt进行求解即需要知道声速v和声音传播的时间t，而声速v的单位由m/s换算为km/s可知声源到人所在位置的距离s。从而判定该方法的正确与否。光速远大于声速，故在距离很短的情况下光传播的时间可以忽略不计。7.【答案】C【解析】解：A、固体和液体很难被压缩是因为分子间存在相互的斥力，故A错误； B、杨絮漫天飞舞，说明分子在做永不停息的无规则运动，柳絮飞舞属于宏观物体运动不是分子运动，故B错误； C、常见粒子尺度由小到大排序：电子、原子核、原子、分子。所以C正确； D、“地心说”提出地球是宇宙的中心。所以D错误； 故选：C。（1）分子动理论内容为：物质是由大量分子组成的，分子在永不停息地做无规则运动，分子间存在相互的作用力。 （2）常见粒子尺度由小到大排序：电子、原子核、原子、分子。 （3）“地心说”提出地球是宇宙的中心。本题要求学生不但要掌握分子动理论的内容，也要注意所各内容所对应的现象，同时也考查了学生的一些基本常识。8.【答案】C【解析】解： A、因为磁体对铁块具有吸引力，所以将它们靠近到一定距离后由静止释放，两小车将靠近，故A错误； B、力是改变物体运动状态的原因，小车运动起来是因为磁体和铁块之间彼此产生了力的作用，带动小车运动，故B错误； C、物体间力的作用是相互的，所以磁体对铁块有作用力，同时铁块对磁体也有作用力，故C正确； D、磁体对铁块的作用力和铁块受到的重力不在一条直线上，方向不相反，大小也不一定相等，不是一对平衡力，故D错误。 故选：C。（1）磁体对铁块具有吸引力； （2）力是改变物体运动状态的原因； （3）物体间力的作用是相互的； （4）平衡力的条件：大小相等、方向相反、作用在同一个物体上，作用在同一条直线上。此题通过一个场景综合考查了惯性、力的作用的相互性、平衡力的辨别等多个知识点，属于中考常见题型，难度不大。9.【答案】B【解析】解： A、内能跟物体的质量、状态、温度有关，温度相同的物体，内能不一定相同，故A错误； B、汽油机的做功冲程中，燃气对活塞做功，燃气的内能转化为机械能，所以燃气的内能减少，故B正确； C、我们不敢大口地喝热气腾腾的汤，是因为热汤的温度高；热量是一个过程量，不能说物体含有多少热量，故C错误； D、电能可以使电灯发光，同时产生内能，而这些内能无法自动地转化为电能，是因为能量的转化是有方向性的，故D错误。 故选：B。（1）物体的内能跟物体的质量、状态、温度有关；热量总是从温度高的物体传给温度低的物体。 （2）热机是燃料在气缸内燃烧，产生高温高压的燃气，燃气对活塞做功，内能转化为机械能； （3）热量是个过程量，区别于状态量，只是在热传递这个过程中才有热量这个物理量，当两物体温差达到相等时，热传递就停止。所以只能说某物体吸收了多少热量，放出了多少热量，而不能说含有多少热量； （4）能量在转化的过程中具有方向性，很多能量转化的实例都说明了这一点。本题考查的是学生对影响物体内能大小的因素的理解以及内能、温度与热量三者之间的关系，还有能量转化知识的掌握，是中考的热点。10.【答案】D【解析】解：当水位达到金属块A时，控制电路接通。电路中有了电流，电磁铁有磁性，向下吸引衔铁，使动触点与绿灯所在电路的静触点分开，绿灯灭。与红灯所在电路的静触点接通，导致了红灯所在的电路接通，红灯亮；由此可见：水位自动报警器的原理是通过电磁铁控制工作电路的。 A、条形磁铁的周围存在磁场，故A错误； B、是电动机的原理，故B错误； C、电磁感应现象，是发动机的原理，故C错误； D、是电磁铁的原理，能反映其自动报警原理，故D正确。 故选：D。由水位的变化导致了控制电路的通断，进一步决定了电磁铁磁性的有无，从而控制了工作电路的动触点的位置的变化，改变了工作电路的连接情况。掌握电磁铁继电器工作原理和过程是解此题的关键所在。11.【答案】C【解析】解：比较不同物质的比热容，应使用相同的热源，控制质量相同的不同液体相同时间内吸热相同，通过温度的变化来判断不同液体的吸热能力； 比较不同燃料的热值，根据控制变量法，要使用质量相同的不同燃料完全燃烧后使相同质量的同种液体吸热，通过比较液体升高的温度，得出不同燃料放出热量的多少，故两个实验都需要控制相同的液体质量，ABD错误，只有C正确。 故选：C。比较不同物质的比热容，应使用相同的热源，控制质量相同的不同液体相同时间内吸热相同，通过温度的变化来判断不同液体的吸热能力； 比较不同燃料的热值，根据控制变量法，要使用质量相同的不同燃料完全燃烧后使相同质量的同种液体吸热，通过比较液体升高的温度，根据Q=cmt，得出不同燃料放出热量的多少。本题将比较不同液体的比热容和比较不同燃料的热值实验对比，考查相同和不同之处即控制变量法和转换法的运用。12.【答案】D【解析】解：（1）闭合开关S，S1、S2均向左闭合时，R0、Rx、滑动变阻器串联，电压表测Rx两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻最大且电压表的示数Ux=3V时，电阻箱Rx接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以，R0和滑动变阻器两端的电压之和：U0滑=U-Ux=4.5V-3V=1.5V，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I1=0.0375A，Rx允许接入电路的最大阻值：Rx大=80，故A错误；（2）闭合开关S，S1、S2均向右闭合时，R0、Rx、滑动变阻器串联，电压表测R0两端的电压，电流表测电路中的电流，当电压表的示数U0=3V时，电路中的电流：I2=0.3A，因串联电路中各处的电流相等，且电流表量程为00.6A，所以，电路中的最大电流为0.3A，则电路允许消耗的最大功率：P大=UI2=4.5V0.3A=1.35W，故B错误；（3）闭合开关S，S1向左、S2向右闭合时，R0、Rx、滑动变阻器串联，电压表测R0和Rx两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻最大且电压表的示数U0x=3V时，电阻箱Rx接入电路中的电阻最大，此时滑动变阻器两端的电压：U滑=U-U0x=4.5V-3V=1.5V，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I3=0.05A，则R0和Rx的最大总阻值：R总=60，所以，Rx允许接入电路的最大阻值：Rx大=R总-R0=60-10=50，故C错误；（4）闭合开关S，S1向右、S2向左闭合，R0、Rx、滑动变阻器串联，电压表被短路，电流表测电路中的电流，设此时电路的总电阻为R总=Rx+R0+R滑，即Rx=R总-R0-R滑，只调Rx使电流表示数减半时，电路的总电阻R总=Rx+R0+R滑，即Rx=R总-R0-R滑，由R=可知，只调Rx使电流表示数减半时，电路的总电阻R总=2（Rx+R0+R滑），则Rx-Rx=（R总-R0-R滑）-（R总-R0-R滑）=R总-R总=2（Rx+R0+R滑）-（Rx+R0+R滑）=Rx+R0+R滑Rx，所以，Rx2Rx，即只调Rx使电流表示数减半后其阻值一定大于原来的2倍，故D正确。故选：D。（1）闭合开关S，S1、S2均向左闭合时，R0、Rx、滑动变阻器串联，电压表测Rx两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻最大且电压表的示数Ux=3V时，电阻箱Rx接入电路中的电阻最大，根据串联电路的电压特点求出R0和滑动变阻器两端的电压之和，根据电阻的串联和欧姆定律求出电路中的电流，再根据欧姆定律求出Rx允许接入电路的最大阻值；（2）闭合开关S，S1、S2均向右闭合时，R0、Rx、滑动变阻器串联，电压表测R0两端的电压，电流表测电路中的电流，根据欧姆定律求出电压表的示数U0=3V时电路中的电流，然后与电流表的量程相比较确定电路中的最大电流，利用P=UI求出电路允许消耗的最大功率；（3）闭合开关S，S1向左、S2向右闭合时，R0、Rx、滑动变阻器串联，电压表测R0和Rx两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻最大且电压表的示数U0x=3V时，电阻箱Rx接入电路中的电阻最大，根据串联电路的电压特点求出此时滑动变阻器两端的电压，根据电阻的串联和欧姆定律求出电路中的电流，再根据欧姆定律求出R0和Rx的最大总阻值，利用电阻的串联求出Rx允许接入电路的最大阻值；（4）闭合开关S，S1向右、S2向左闭合，R0、Rx、滑动变阻器串联，电压表被短路，电流表测电路中的电流，根据电阻的串联和欧姆定律表示出电路中的总电阻，同理表示出只调Rx使电流表示数减半时电路的总电阻，根据欧姆定律可知两种情况下电路的总电阻关系，然后比较判断得出答案。本题考查了串联电路的特点和欧姆定律、电功率公式的应用，分清电路的连接方式和电表所测的电路元件是关键，有一定的难度。13.【答案】m 运动 900【解析】解： （1）大桥上层的公路桥全长4589m； （2）以江面上行驶的船为参照物，桥头堡与船之间的位置发生了变化，所以桥头堡是运动的； （3）灯工作5h可节约电能为：W=Pt=180kW5h=900kWh=900度。 故答案为：（1）m；（2）运动；（3）900。（1）生活的了解和对物理单位的认识，填上符合实际的单位； （2）在研究物体的运动情况时，需要选取一个参照物，物体与参照物之间的位置发生变化，则物体是运动的；物体与参照物之间的位置没有发生变化，则物体是静止的； （3）已知灯减小的总功率，直接利用W=Pt即可求出节约的电能。该题考查了学生对长度单位的认识、运动和静止的相对性以及参照物的选取以及电能的计算，属于常见题目，难度不大。14.【答案】减小 汽化 吸【解析】解：水平路面上匀速行驶的洒水车正在洒水，速度不变，质量减小，所以动能减小，则机械能减小； 水雾喷出后一会儿就消失了，是由于水吸热后汽化变为水蒸气了。 故答案为：减小；汽化；吸。根据影响动能和势能的因素判断其变化，得出机械能的变化； 由液态变为气态的过程为汽化。本题考查了机械能的大小判断及汽化现象，关键掌握影响动能、势能大小的因素及六种物态变化。15.【答案】同 排斥 吸引轻小物体【解析】解：用塑料梳子梳头，发现越梳头发越蓬松，是因为头发带上同种电荷，同种电荷相互排斥的结果。 梳子还能吸引碎纸屑。是因为梳子由于与头发摩擦而带电，带电体能够吸引轻小物体。 故答案为：同；排斥；吸引轻小物体。（1）电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。 （2）带电体具有吸引轻小物体的性质。准确掌握电荷间作用规律，理解带电体的性质，是解答此题的关键。16.【答案】 = 【解析】解：（1）由图知：鸡蛋在甲液体中悬浮，说明甲=；鸡蛋在乙液体中漂浮，说明乙所以甲乙；（2）鸡蛋在甲液体中悬浮，则F甲=G；鸡蛋在乙液体中漂浮，则F乙=G所以，F甲=F乙；（3）由于甲、乙两种液体的体积相等，且液体的密度以甲乙，根据G=Vg可知液体的重力：G甲G乙；由于是圆柱形容器中，则容器底部所受液体压力：F甲=G甲+G，F乙=G乙+G，所以，F甲F乙；由于圆柱形容器是相同的，则容器的底面积相同，根据p=可知容器底部所受液体压强：p甲p乙。（4）图乙中鸡蛋处于漂浮，若想使鸡蛋在乙液体中下沉，根据浮沉条件可知：应增大重力或减小浮力；在鸡蛋上开小孔，用注射器抽取鸡蛋内蛋清，再用胶带封好小孔；此时鸡蛋的重力变小，故方案不可行。在鸡蛋上开小孔塞入大头针，用胶带封好小孔；此时鸡蛋的重力变大，故方案可行。在容器中加入比原液体密度更大的液体，若鸡蛋浸入液体中的体积不变，根据F浮=V排g可知浮力变大，鸡蛋会上浮，故方案不可行。故答案为：；=；。（1）悬浮的物体密度等于液体的密度，漂浮的物体密度小于液体的密度；（2）悬浮的物体受到的浮力等于物体的重力；漂浮的物体受到的浮力等于物体的重力；（3）由于是两个相同的圆柱形容器中，则容器底部所受液体压力等于液体和漂浮（悬浮）的物体的总重力，然后根据G=Vg比较得出它们的总重力，利用p=即可比较压强。（4）根据浮沉条件判断即可。此题考查了物体的浮沉条件、阿基米德原理和液体的压力和压强，是力学最重要的规律、公式之一，综合性较强，有一定的难度。17.【答案】2.52104 3.6 1.08104 2000 7.2103【解析】解：有用功：W有用=Gh=4.2103N6m=2.52104J；由图可知，n=3，钢丝绳移动的速度：v绳=nv物=n=3=3.6m/s；由=可的总功，W总=，额外功：W额=W总-W有用=-W有用=W有用（-1）=2.52104J（-1）=1.08104J；总功：W总=Fs，拉力：F=2000N；拉力的功率：P=Fv=2000N3.6m/s=7.2103W。故答案为：2.52104；3.6；1.08104；2000；7.2103。根据有用功等于物重与物体升高的高度的积；根据速度公式可求物体上升的速度，由v绳=nv物可求钢丝绳移动的速度，根据=可求总功，额外功等于总功减去有用功，再根据W=Fs=Fnh可求拉力；根据P=Fv可求功率。本题考查了有用功、额外功、总功、功率、机械效率的计算公式，属于考试的典型题。18.【答案】0.8 4.8 10 24【解析】解：（1）灯泡L标有“6V 3W”字样，表示灯的额定电压为6V，额定功率为3W，根据P=UI可得，灯的额定电流为：IL=0.5A，当S、S1、S2都闭合时，R1短路，R2与灯并联，电流表测干路电流，由于此时灯泡L正常发光，所以通过灯的电流为0.5A，电源电压为6V，由欧姆定律可得，通过R2的电流为：I2=0.3A，根据并联电路电流的规律，电流表示数为：I=I2+IL=0.3A+0.5A=0.8A；电路消耗的总功率为：P=UI=6V0.8A=4.8W；（2）当S闭合，S1、S2断开时，两电阻串联，电压表测R1的电压，电压表示数为2V，根据串联电路电压的规律，R2的电压为6V-2V=4V，因R1的电压为R2电压的=，由分压原理可得R1的阻值：R1=R2=20=10，通电1minR1产生的热量为：Q=t=160s=24J。故答案为：（1）0.8；4.8；（2）10；24。（1）灯泡L标有“6V3W”字样，表示灯的额定电压为6V，额定功率为3W，根据P=UI求出灯的额定电流；当S、S1、S2都闭合时，R1短路，R2与灯并联，电流表测干路电流，根据灯泡L正常发光（电流为0.5A）可知电源电压，由欧姆定律得出通过R2的电流；根据并联电路电流的规律求出电流表示数；根据P=UI得出电路消耗的总功率；（2）当S闭合，S1、S2断开时，两电阻串联，电压表测R1的电压，根据串联电路电压的规律求出R2的电压，由分压原理求出R1，根据Q=t求出通电1minR1产生的热量。本题考查串联、并联电路的规律及欧姆定律和电功率公式的运用，关键是电路的分析。19.【答案】电磁 30 3.78106 3.255106【解析】解：（1）手机既能接收电磁波也能发射电磁波，用手机通过电磁波可以远程遥控空气能热水器；（2）某同学洗一次澡用水的体积：V=30L=30dm3=0.03m3，由=可得，所用水的质量：m=V=1.0103kg/m30.03m3=30kg，这些水温度由12升高到42吸收的热量：Q吸=c水m（t-t0）=4.2103J/（kg）30kg（42-12）=3.78106J，因空气能热水器的制热能效比为4：1，所以，由空气能热水器提供这些热量时，消耗的电能：W1=Q吸=3.78106J=9.45105J，已知电热水器的效率为90%，由=100%可得，用电热水器加热时消耗的电能：W2=4.2106J，则空气能热水器压缩机所耗电能与电热水器所耗电能相比可节约的电能：W=W2-W1=4.2106J-9.45105J=3.255106J。故答案为：电磁；30；3.78106；3.255106。（1）手机通信靠的是电磁波，手机既能发射电磁波也能接收电磁波；（2）知道某同学洗一次澡用水的体积，利用=求出所用水的质量，又知道水的比热容和初温、末温，根据Q吸=c水m（t-t0）求出水吸收的热量，利用空气能热水器的制热能效比为4：1求出空气能热水器提供这些热量时消耗的电能，利用=100%求出用电热水器加热时消耗的电能，两者的差值即为空气能热水器压缩机所耗电能与电热水器所耗电能相比可节约的电能。本题考查了电磁波的应用和密度公式、吸热公式、效率公式的综合应用，明白制热能效比的含义是关键。20.【答案】解：延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，如图所示：【解析】在作凸透镜、凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图。凹透镜三条特殊光线的作图：延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点。过光心的光线经凹透镜折射后传播方向不改变。21.【答案】解：物块正水平向左滑动并压缩弹簧，分析可知在O点时物块水平方向上受到弹簧对它向右的弹力、地面对它水平向右的摩擦力，过物块重心，沿水平向右的方向做出这两个力，如图所示：【解析】
